HART 通讯变送器EJA 系列 DP harp EJA 系列变送器可以通过 HART 通讯器对测量范围、阻尼常数等进行远程设置与监控，并且能对变送器进行自诊断。
特 点■ 远程设置与监控功能测量范围可以通过 HART 通讯器进行远程设置，监控。
■ 在线通讯在线通讯时，输出信号及通讯信号互不干扰。
■ 调零功能外部调零简单易行通过 HART 通讯器可以诊断输入压力超界，环境温度过高，非法设置量程等。
■ 通用性强HART 通讯适用于DPharp EJA 系列所有型号标准技术规格以下所述内容详见各型号“一般规格书”(GS)适用型号：除 JIS 防爆规格(代码：/JH ，/JSI ，/G2)，适用 Dpharp EJA 系列所有型号规格通讯线条件：电 压：普通型、隔爆型…………………… 16.4~42V DC 本安型参见各型号“一般规格书”………………负载电阻：见图 1最小电缆尺寸：24A WG(0.51mm 直径)电缆规格：单独电缆或屏敝复合最大双芯绞合电缆长度3，048m(10,000ft)最大复合绞合电缆长度1，524m(5，000ft)使用下列公式计算电缆长度：L=665×10 (C +10，000)f (R ×C) C注：L=长度(m 或ft)R=电阻(Ω)电源电压 E (V DC)电源电压与外部负载关系图16.424.7R (Ω)YOKOGAWA SIC HU A N ◆GS 01C22T01-00CYGeneralSpecifications一般规格书187功能参数表远程设置与监控(通过操作 HART 通讯器)型号与规格代码E J AE输出信号………4~20mA DC 带数字信号(HART 协议)示例：EJA110-EMS5A-92NN/□订货须知订货时请注明下列条款：1. 型号、规格代码及附加规格代码2. 校正范RANGE 单位围()和 1校正范围RANGE ：范围的下限值及上限值的)() 值如含有小数点时，系去小数点的数字列须数() -32000~32000的范围内在 2单位：只能从出厂时设定值的表中选一个)()3. 指定动作方式正或逆()(注)无指暄的情况下，出厂时为正动作4. 显示的刻度和单位(仅带内藏指示计时需指定)分别 指定0~100%或实际刻度，需实际刻度时，请指定 “范围单位”。

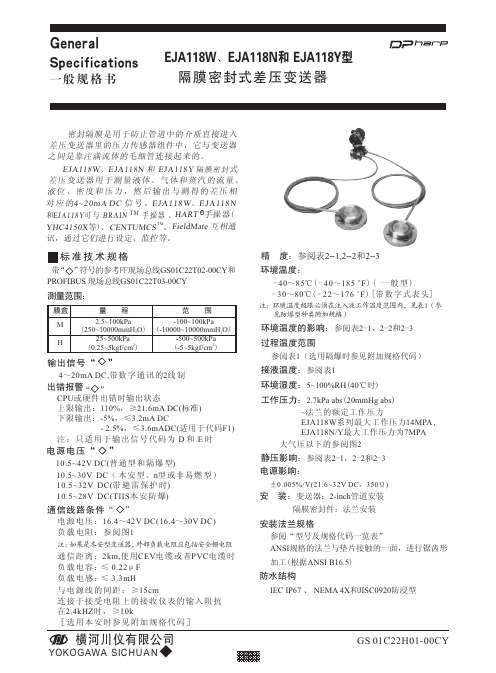

EJA118W 、EJA118N和 EJA118Y型隔膜密封式差压变送器电源影响：±0.005%/V(21.6~32V DC ，350Ω)安 装：变送器：2-inch 管道安装隔膜密封件：法兰安装安装法兰规格参阅“型号及规格代码一览表”ANSI 规格的法兰与垫片接触的一面，进行锯齿形加工(根据ANSI B16.5)防水结构IEC IP67 、 NEMA 4X 和JISC0920防浸型标准技术规格密封隔膜是用于防止管道中的介质直接进入差压变送器里的压力传感器组件中，它与变送器之间是靠注满流体的毛细管连接起来的。
横河川仪有限公司YOKOGAWA SIC HU A N ◆GS 01C22H01-00CYEJA118W 、EJA118N 和 EJA118Y 隔膜密封式 差压变送器用于测量液体、气体和蒸汽的流量、液位、密度和压力，然后输出与测得的差压相对应的4~20mA DC 信号。
EJA118W 、EJA118NTM 和EJA118Y 可与 BRAIN 手操器、GeneralSpecifications一般规格书精 度：参阅表2-1,2-2和2-3环境温度：注：环境温度极限必须在注入液工作温度范围内，见表1（参 见防爆型种类附加规格）-40～85℃(-40～185 °F )(一般型 ) -30～80℃(-22～176 °F )[带数字式表头]环境温度的影响：参阅表2-1，2-2和2-3过程温度范围参阅表1（选用隔爆时参见附加规格代码）接液温度：参阅表1环境湿度：5~100%RH (40℃时)工作压力：2.7kPa abs (20mmHg abs )~法兰的额定工作压力EJA118W 系列最大工作压力14MPA ， EJA118N/Y 最大工作压力为7MPA 大气压以下的参阅图2静压影响：参阅表2-1，2-2和2-3输出信号“ ”测量范围：膜盒量 程范 围M H2.5~100kPa (250~10000mmH O )2-100~100kPa(-10000~10000mmH O )225~500kPa 2(0.25~5kgf/cm )-500~500kPa 2(-5~5kgf/cm )4～20mA DC,带数字通讯的2线制10.5~42V DC(普通型和隔爆型)10.5~30V DC （ 本安型、n 型或非易燃型）10.5~32V DC(带避雷保护时)电源电压“ ”出错报警注：只适用于输出信号代码为 D 和 E 时CPU 或硬件出错时输出状态上限输出：110%，≥21.6mA DC(标准)下限输出：-5%，≤3.2mA DC - 2 .5%，≤3.6mADC(适用于代码F1)“ ”10.5~28V DC(TIIS 本安防爆)通信距离：2km,使用CEV 电缆或者PVC 电缆时负载电容：≤0.22μF 负载电感：≤3.3mH与电源线的间距：≥15cm连接于接受电阻上的接收仪表的输入阻抗在2.4kHZ 时，≥10k［选用本安时参见附加规格代码］通信线路条件“ ”电源电压：16.4～42V DC(16.4～30V DC)负载电阻：参阅图1注：如果是本安型变送器，外部负载电阻应包括安全栅电阻97带“ ”符号的参考FF现场总线GS01C22T02-00CY 和PROFIBUS 现场总线GS01C22T03-00CY互相通讯，通过它们进行设定、监控等。
EJA 压力变送器如何选型1、要测量什么样的压力：先确定系统中要确认测量压力的最大值，一般而言，需要选择一个具有比最大值还要大1.5 倍左右的压力量程的变送器。
这主要是在许多系统中，尤其是水压测量和加工处理中，有峰值和持续不规则的上下波动，这种瞬间的峰值能破坏压力传感器，持续的高压力值或稍微超出变送器的标定最大值会缩短传感器的寿命，然而，由于这样做会精度下降。
于是，可以用一个缓冲器来降低压力毛刺，但这样会降低传感器的响应速度。
所以在选择变送器时，要充分考虑压力范围，精度与其稳定性。
2 、什么样的压力介质：我们要考虑的是压力变送器所测量的介质,黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送吕中与这些介质直接接触的材料。
以上这些因素将决定是否选择直接的隔离膜及直接与介质接触的材料。
一般的压力变送器的接触介质部分的材质采用的是316 不锈钢, 如果你的介质对316 不锈钢没有腐蚀性,那么基本上所有的压力变送器都适合你对介质压力的测量.如果你的介质对316 不锈钢有腐蚀性，那么我们就要采用化学密封,这样不但起到可以测量介质的压力,也可以有效的阻止介质与压力变送器的接液部分的接触,从而起到保护压力变送器,延长了压力变送器的寿命.3 、变送器需要多大的精度：决定精度的有，非线性，迟滞性，机电商务网非重复性，温度、零点偏置刻度，温度的影响。
但主要由非线性，迟滞性，非重复性，精度越高，价格也就越高。
每一种电子式的测量计都会有精度误差的,但是由于各个国家所标的精度等级是不一样的,比如,中国和美国等国家标的精度是传感器在线性度最好的部分,也就是我们通常所说的测量范围的10%到90%之间的精度;而欧洲标的精度则是线性度最不好的部分,也就是我们通常所说的测量反的0到10%以及90%到100%之间的精度. 如欧洲标的精度为1%,则在中国标的精度就为0.5%.4 、变送器的温度范围：通常一个变送器会标定两个温度范围，即正常操作的温度范围和温度可补偿的范围。

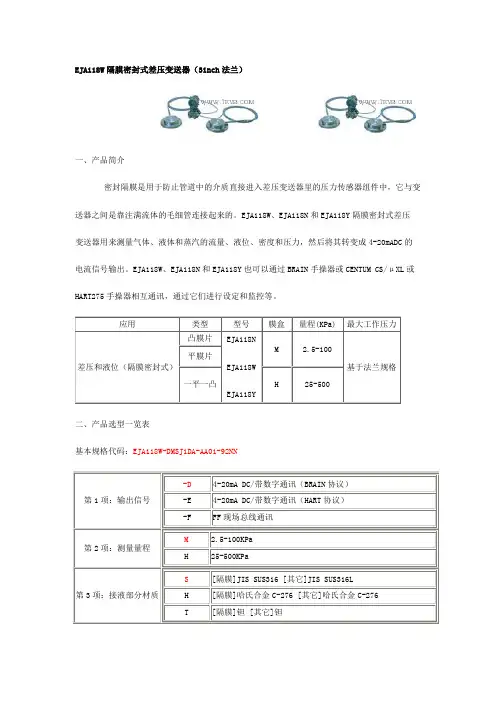

EJA118W隔膜密封式差压变送器（3inch法兰）
一、产品简介
密封隔膜是用于防止管道中的介质直接进入差压变送器里的压力传感器组件中，它与变送器之间是靠注满流体的毛细管连接起来的。
EJA118W、EJA118N和EJA118Y隔膜密封式差压
变送器用来测量气体、液体和蒸汽的流量、液位、密度和压力，然后将其转变成4-20mADC的电流信号输出。
EJA118W、EJA118N和EJA118Y也可以通过BRAIN手操器或CENTUM CS/μXL或HART275手操器相互通讯，通过它们进行设定和监控等。
应用类型型号膜盒量程(KPa)最大工作压力
差压和液位（隔膜密封式）
凸膜片EJA118N
EJA118W
EJA118Y
M 2.5-100
基于法兰规格平膜片
一平一凸H25-500
二、产品选型一览表
基本规格代码：EJA118W-DMSJ1DA-AA01-92NN
第1项：输出信号-D4-20mA DC/带数字通讯（BRAIN协议）-E4-20mA DC/带数字通讯（HART协议）-F FF现场总线通讯
第2项：测量量程
M 2.5-100KPa
H25-500KPa
第3项：接液部分材质S[隔膜]JIS SUS316 [其它]JIS SUS316L
H[隔膜]哈氏合金C-276 [其它]哈氏合金C-276 T[隔膜]钽 [其它]钽。
横河EJA变送器选型指南
1.测量范围：首先，需要确定您所需测量的压力范围。
横河EJA变送器提供了多种测量范围的选择，从几毫巴到几百巴不等。
根据您的具体应用需求选择合适的测量范围非常重要。
2.环境条件：在选择横河EJA变送器时，需要考虑环境条件，包括温度、湿度等。
横河EJA变送器提供了多种不同的外壳材料和密封材料，以适应不同的环境条件。
确保选择适合您工作环境的变送器。
3. 输出类型：横河EJA变送器提供了多种不同的输出类型，包括模拟输出（如4-20mA）和数字输出（如HART或FOUNDATION Fieldbus）。
根据您的控制系统和通信需求，选择适合的输出类型。
4.安装方式：根据您的应用场景，选择合适的安装方式。
横河EJA变送器提供了各种不同的安装方式，如直立式、侧立式和法兰式等。
确保选择适合您现有系统的安装方式。
5.维护和校准：考虑到长期使用和维护的方便性，建议选择具有自动校准功能的横河EJA变送器。
这将减少您的维护工作，并确保变送器的精确度和性能。
6.可选功能：横河EJA变送器还提供了一些可选功能，如温度补偿、线性化、防爆等。
根据您的具体需求，选择适合的可选功能。
7.价格和服务：最后，根据您的预算和服务需求选择合适的横河EJA 变送器。
确保您选择的变送器具有优良的价格性能比，并能够得到横河提供的优质服务和支持。
总之，选择合适的横河EJA变送器是确保您应用顺利进行和准确测量的重要一环。
通过考虑上述因素，根据您的具体需求选择最适合的横河EJA变送器，将有助于提高您的工作效率和系统精确度。
GeneralSpecifications 绝压&压力变送器一般规格书GS 01C31F01-01CNEJA510 E/EJA530 E 高性能绝对压力和压力变送器采用单晶硅谐振式传感器技术，适用于测量液体、气体或蒸汽的流量、液位、密度和压力。
EJA510E/EJA530E 将压力转换成4～20mA DC 电流信号输出,具有快速响应、远程设定、自诊断等功能。
EJA-E 系列产品提供BRAIN 、HART/HART(1~5VDC )低功耗型、FF 现场总线及PROFIBUS PA 等通讯协议,标准配置通过SIL 2安全认证。
EJA510E & EJA530E psi (/D1)bar (/D3)kg/cm (/D4)除非特别指定，通常以零点为基准调校量程，线性输出，接液部分材质代码“S”，充灌液为硅油。
对于FF 现场总线和PROFIBUS PA 通讯协议，使用校正范围代替下列规格中的量程。
MPaAB C D量程测量量程/范围量程范围范围量程范围量程*范围*■ 标准规格□量程和范围□性能规格带“◊”符号的现场总线，FF 通讯参阅GS 01C31T02-01CN ；PROFIBUS PA 通讯参阅GS 01C31T04-01CN 。
(对于EJA510E 型，测量值是绝对压力值，下限为0)0.1 ~ 2 14.5 ~290 1 ~ 20 1 ~ 20−0.1 ~ 2 −14.5 ~290 −1 ~ 20 −1 ~ 20 0.5 ~ 10 72.5 ~1450 5 ~ 100 5 ~ 100−0.1 ~ 10 −14.5 ~1450 −1 ~ 100 −1 ~ 100 5 ~ 50 720 ~7200 50 ~ 500 50 ~ 500 −0.1 ~ 50 −14.5 ~7200 −1 ~ 500−1 ~ 5001.45 ~ 29 0.1 ~ 2 0.1 ~ 2−14.5 ~29 −1 ~ 2 −1 ~ 210 ~ 200kPa −100 ~200 kPa测量量程量程≥X ±0.055%量程<X参考精度AB C DA B C D规格一致性EJA-E 系列确保至少为±3σ的一致性。
横河EJA变送器的应用及选型2011-08-11 11:22:401 概述在诸类仪表中，变送器的应用最广泛、最普遍，变送器大体分为压力变送器和差压变送器。
变送器常用来测量压力、差压、真空、液位、流量和密度等。
变送器有两线制和四线制之分，两线制变送器尤多；有智能和非智能之分，智能变送器渐多；有气动和电动之分，电动变送器居多；另外，按应用场合有本安型和隔爆型之分；按应用工况变送器的主要种类如下：∙低（微）压/低差压变送器；∙中压/中差压变送器；∙高压/高差压变送器；∙绝压/真空/负压差压变送器；∙高温/压力、差压变送器；∙耐腐蚀/压力、差压变送器；∙易结晶/压力、差压变送器。
变送器的选型通常根据安装条件、环境条件、仪表性能、经济性和应用介质等方面考虑。
实际运用中分为直接测量和间接测量；其用途有过程测量、过程控制和装置联锁。
常见的变送器有普通压力变送器、差压变送器、单法兰变送器、双法兰变送器、插入式法兰变送器等。
压力变送器和差压变送器单从名词上讲测量的是压力和两个压力的差，但它们间接测量的参数是有很多的。
如压力变送器，除测量压力外，它还可以测量设备内的液位。
在常压容器测量液位时，需用一台压变即可。
当测量受压容器液位时，可用两台压变，即测量下限一台，测量上限一台，它们的输出信号可进行减法运算，即可测出液位，一般选用差压变送器。
在容器内液位与压力值不变的情况下它还可以用来测量介质的密度。
压力变送器的测量范围可以做的很宽，从绝压0开始可以到100MPa（一般情况）。
2 压力/差压变送器介绍差压变送器除了测量两个被测量压力的差压值外，它还可以配合各种节流元件来测量流量，可以直接测量受压容器的液位和常压容器的液位以及压力和负压。
2.1 制作从压力和差压变送器制作的结构上来分有普通型和隔离型。
普通型的测量膜盒为一个，它直接感受被测介质的压力和差压；隔离型的测量膜盒接受到的是一种稳定液（一般为硅油）的压力，而这种稳定液是被密封在两个膜片中间，接受被测压力的膜片为外膜片。
原普通型膜盒的膜片为内膜片，当外膜片上接受压力信号时通过硅油的传递原封不动的将外膜片的压力传递到了普通膜盒上，测出了外膜片所感受的压力。
隔离型变送器主要是针对特殊的被测量介质使用的，如被测介质离开设备后会产生结晶，而使用普通型变送器需要取出介质，会将导压管和膜盒室堵塞使其不能正常工作，所以必须选用隔离型。
隔离型通常作成法兰式安装，即在被测设备上开口加法兰使变送器安装后它的感应膜片是设备壁的一部分，这样它不会取出被测介质，一般不会造成结晶堵塞。
当被测介质需求结晶温度较高时，可选用将膜片凸出的结构，这样可将传感膜片插入到设备内部，从而感应到的介质温度不会降低，这样测量是有保障的，即选用插入式法兰变送器。
隔离型变送器有远传型和一体型。
远传型即外膜盒与测量膜盒之间用加强毛细管连接，一般毛细管为 3~5米，这样外膜盒装在设备上，内膜盒及变送器可以安装在便于维护的支架上；另一种形式是外膜盒与变送器作成一体直接由法兰安装在设备上。
对于隔离型压力变送器它还可以作成螺纹连接型，即外膜盒或外弹性元件可在安装螺纹的前面，只要在被测设备上焊接上内螺纹凸台，便可将变送器直接拧到设备上，安装非常方便。
隔离型压力/差压变送器的制作复杂，材质要求高，所以它的价格通常是普通型的3倍。
2.2 选型原则在压力/差压变送器的选用上主要依据：以被测介质的性质指标为准，以节约资金、便于安装和维护为参考。
如被测介质为高黏度易结晶强腐蚀的场合，必须选用隔离型变送器。
在选型时要考虑它的介质对膜盒金属的腐蚀，一定要选好膜盒材质，否则使用后很短时间就会将外膜片腐蚀坏，法兰也会被腐蚀坏造成设备和人身事故，所以材质选择非常重要。
变送器的膜盒材质有普通不锈钢、304不锈钢、316L不锈钢、钽膜盒材质等。
在选型时要考虑被测介质的温度，如果温度高一般为200℃~400℃，要选用高温型，否则硅油会产生汽化膨胀，使测量不准。
在选型时要考虑设备工作压力等级，变送器的压力等级必须与应用场合相符合。
从经济角度上讲，外膜盒及插入部分材质比较合适，但连接法兰可以选用碳钢、镀铬，这样会节约很多资金。
隔离型压力变送器选用最好是选用螺纹连接形式的，这样既节约资金安装又方便。
对于普通压力和差压变送器选型，也要考虑被测介质的腐蚀性问题，但使用的介质温度可以不考虑，因为普通型压变是引压到表内，长期工作温度为常温，但普通型使用的维护量要比隔离型大。
首先是保温问题，在北方冬季零下，导压管会结冰，变送器无法工作甚至损坏，这就需要增加伴热和保温箱等。
从经济角度上来讲，选用变送器时，只要不是易结晶介质都可以采用普通型变送器，而且对于低压易结晶介质也可以加吹扫介质来间接测量（只要工艺允许用吹扫液或气），应用普通型变送器就是要求维护人员多进行定时检查，包括各种导压管是否泄漏、吹扫介质是否正常、保温是否良好等，只要维护好，大量使用普通型变送器一次性投资会节约很多。
从选用变送器测量范围上来说，一般变送器都具有一定的量程可调范围，最好将使用的量程范围设在它量程的1/4~3/4段，这样精度会有保证，对于微差压变送器来说更是重要。
实践中有些应用场合（液位测量）需要对变送器的测量范围迁移，根据现场安装位置计算出测量范围和迁移量，迁移有正迁移和负迁移之分。
目前，智能变送器已相当普及，它的特点是精度高、可调范围大，而且调整非常方便、稳定性好，选型时应多考虑。
川仪横河EJA、北京远东1751、霍尼韦尔ST3000、ARK800系列等，使用都非常可靠。
按照设计规范，在工程设计选型中，究竟采用气动变送器还是电动变送器，因其各有特长，应该根据装置的具体条件进行综合考虑和分析。
以下几点可供选用时参考：∙集中操作程度；∙是否与DCS计算机相操作配合；∙响应速度；∙经济性；∙可靠性及使用维护方面；∙安全性（防爆、停电、气源故障等）；∙环境条件及传输距离。
一般来说，下列条件以选用气动仪表为宜：∙自变送器至显示调节仪表间的距离较短，通常以不超过150m较为合适；∙工艺物料是易燃易爆介质及相对湿度很大的场合；∙要求仪表投资少；∙一般中小型企业要求易维修，经济可靠；∙在以电动仪表为主的大型装置里，有些现场就地调节回路不要求引入中央控制室集中操作。
下列条件以选择电动仪表为宜：∙变送器至显示调节单元间的距离超过150m以上；∙大型企业要求高度集中管理的中央控制；∙设置有DCS计算机进行控制及管理的对象；∙要求响应速度快，信息处理及运算复杂的场合。
实际中，在现代化生产装置中都是发挥它们各自的特点进行混合选用的。
3 差压变送器的选型差压变送器根据以下几点选型：(1) 测量范围、需要的精度及测量功能；(2) 测量仪表面对的环境，如石油化工的工业环境，有可燃（有毒）和爆炸危险气氛的存在，有较高的环境温度等；(3) 被测介质的物理化学性质和状态，如强酸、强碱、粘稠、易凝固结晶和气化等工况；(4) 操作条件的变化，如介质温度、压力、浓度的变化。
有时还要考虑到从开车到参数达到正常生产时，气相和液相浓度和密度的变化；(5) 被测对象容器的结构、形状、尺寸、容器内的设备附件及各种进出口料管口都要考虑，如塔、溶液槽、反应器、锅炉汽包、立罐、球罐等；(6) 其他要求，如环保及卫生等要求；(7) 工程仪表选型要有统一的考虑，要求尽可能地减少品种规格，减少备品备件，以利管理；(8) 工艺专利商的具体要求。
(9) 实际的工艺情况：①考虑被测对象是属于哪一类设备。
如槽、罐类，槽的容积较小，测量范围不会太大，罐的容积较大，测量范围可能较大；②要看介质的物化性质及洁净程度，首选常规的差压式变送器及浮筒式液位变送器，还要对接触介质部分的材质进行选择；③对有些悬浮物、泡沫等介质可用单法兰式差压变送器。
有些易析出、易结晶的用插入式双法兰式差压变送器；④对高黏度的介质的液位及高压设备的液位，由于设备无法开孔，可选用放射液位计来测量；⑤除了测量方法上和技术上问题外，还有仪表投资问题。
综上所述，变送器的选型，从技术上要可行，经济上要合理，管理上要方便。
4 压力变送器的选型方法从物理学角度看，任何一个物体上受到的压力都应包括大气压力和被测介质的压力（一般称为表压）两部分。
作用在被测物体上这两部分压力总和称为绝对压力。
P绝 = P表 + 大气压测量绝对压力的仪表称为绝压表。
对于普通的工业压力表测量的都是表压值，也就是绝对压力与大气压的压差值。
当绝对压力大于大气压值时测得的表压值为正值，称为正表压；当绝对压力小于大气压值时测得的表压值为负值，称为负表压，即真空度。
测量真空度的仪表称为真空表。
①为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3；②对需远距离测量或测量精度要求较高的场合，应选择压力传感器或压力变送器；③在测量精度要求不高时，可选择电阻或电感式、霍尔效应式远传压力表；④气动基地式压力指示调节器适宜作就地压力指示调节；⑤压力变送器、压力开关应根据安装场所防爆要求合理选择。
5 压力表的选型(1) 量程选择∙在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍；∙在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍；∙在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值；∙在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍；∙为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。
(2) 型式选择∙测压>0.4MPa时，可选用弹簧管压力表；∙测压<0.04MPa时，可选用波纹管和膜盒压力表；∙测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置；∙测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈；∙脉动压力测量应附加阻尼器或耐震压力表；∙测含有粉尘气体时应设置除尘器；∙测含有液体的气体压力时应设置气液分离器；∙测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表；∙高压压力表（大于10MPa）应有泄压安全设施。
