3051C系列变送器选型资料

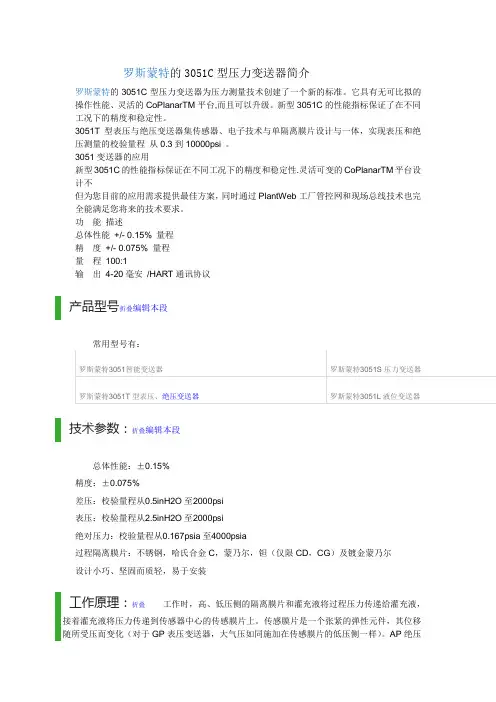

罗斯蒙特的3051C型压力变送器简介罗斯蒙特的3051C型压力变送器为压力测量技术创建了一个新的标准。

它具有无可比拟的操作性能、灵活的CoPlanarTM平台,而且可以升级。

新型3051C的性能指标保证了在不同工况下的精度和稳定性。

3051T型表压与绝压变送器集传感器、电子技术与单隔离膜片设计与一体，实现表压和绝压测量的校验量程从0.3到10000psi 。

3051变送器的应用新型3051C的性能指标保证在不同工况下的精度和稳定性.灵活可变的CoPlanarTM平台设计不但为您目前的应用需求提供最佳方案，同时通过PlantWeb工厂管控网和现场总线技术也完全能满足您将来的技术要求。

功能描述总体性能+/- 0.15% 量程精度+/- 0.075% 量程量程100:1输出4-20毫安/HART通讯协议产品型号折叠编辑本段常用型号有：罗斯蒙特3051智能变送器罗斯蒙特3051S压力变送器罗斯蒙特3051T型表压、绝压变送器罗斯蒙特3051L液位变送器技术参数：折叠编辑本段总体性能：±0.15%精度：±0.075%差压：校验量程从0.5inH2O至2000psi表压：校验量程从2.5inH2O至2000psi绝对压力：校验量程从0.167psia至4000psia过程隔离膜片：不锈钢，哈氏合金C，蒙乃尔，钽（仅限CD，CG）及镀金蒙乃尔设计小巧、坚固而质轻，易于安装工作原理：折叠工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。

传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于GP表压变送器，大气压如同施加在传感膜片的低压侧一样）。

AP绝压变送器，低压侧始终保持一个参考压力。

传感膜片的最大位移量为0.004英寸（0.1毫米），且位移量与压力成正比。

两侧的电容极板检测传感膜片的位置。

传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART（高速可寻址远程发送器数据公路）输出信号。

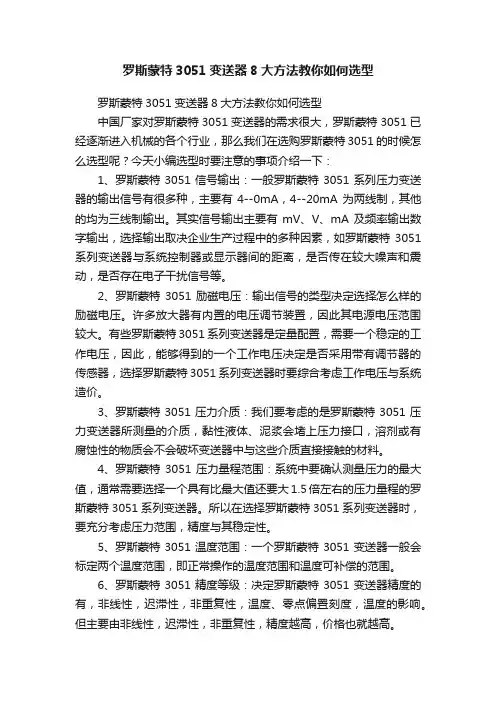

罗斯蒙特3051变送器8大方法教你如何选型罗斯蒙特3051变送器8大方法教你如何选型中国厂家对罗斯蒙特3051变送器的需求很大，罗斯蒙特3051已经逐渐进入机械的各个行业，那么我们在选购罗斯蒙特3051的时候怎么选型呢？今天小编选型时要注意的事项介绍一下：1、罗斯蒙特3051信号输出：一般罗斯蒙特3051系列压力变送器的输出信号有很多种，主要有4--0mA，4--20mA为两线制，其他的均为三线制输出。

其实信号输出主要有mV、V、mA及频率输出数字输出，选择输出取决企业生产过程中的多种因素，如罗斯蒙特3051系列变送器与系统控制器或显示器间的距离，是否传在较大噪声和震动，是否存在电子干扰信号等。

2、罗斯蒙特3051励磁电压：输出信号的类型决定选择怎么样的励磁电压。

许多放大器有内置的电压调节装置，因此其电源电压范围较大。

有些罗斯蒙特3051系列变送器是定量配置，需要一个稳定的工作电压，因此，能够得到的一个工作电压决定是否采用带有调节器的传感器，选择罗斯蒙特3051系列变送器时要综合考虑工作电压与系统造价。

3、罗斯蒙特3051压力介质：我们要考虑的是罗斯蒙特3051压力变送器所测量的介质，黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送器中与这些介质直接接触的材料。

4、罗斯蒙特3051压力量程范围：系统中要确认测量压力的最大值，通常需要选择一个具有比最大值还要大1.5倍左右的压力量程的罗斯蒙特3051系列变送器。

所以在选择罗斯蒙特3051系列变送器时，要充分考虑压力范围，精度与其稳定性。

5、罗斯蒙特3051温度范围：一个罗斯蒙特3051变送器一般会标定两个温度范围，即正常操作的温度范围和温度可补偿的范围。

6、罗斯蒙特3051精度等级：决定罗斯蒙特3051变送器精度的有，非线性，迟滞性，非重复性，温度、零点偏置刻度，温度的影响。

但主要由非线性，迟滞性，非重复性，精度越高，价格也就越高。

=不提供·=提供
项代码I1,N1,E4和K6。

材料。

证选项代码I1,N1,E4和K6。

推荐材料。

荐材料。

代码M。

·=提供
耗选项代码M。

·=提供
膜壳和低容室共面法兰和接头（带S1选项的3051C型）
标准型，除非特别指明选项代码J1或J3。

或K6危险场所认证。

NAMUR的操作，不能在现场改变为标准操作。

为3,000psi(20684kpa)，仅适用于无相连管道的工厂组装，且仅限于量程2,3,4,5
项代码I1和N1。

荐材料。

码M。

接。

标准型，除非特别指定选项代码J1和J3。

NAMUR的操作，不能在现场改变为标准操作。

代码I1和N1。

料。

型，除非特别指定选项代码J1和J3。

R的操作，不能在现场改变为标准操作。

代码I1、N1、E4和K6。

选项代码I1、N1、E4和K6。

－=不提供·=提供
M。

，共面(Coplanar)法兰，接头，传感器膜壳，下套/冲洗连接，及伸出部分。

准型，除非指定选项代码J1或J3。

码I1或K6。

AMUR的操作，不能在现场改变为标准操作。

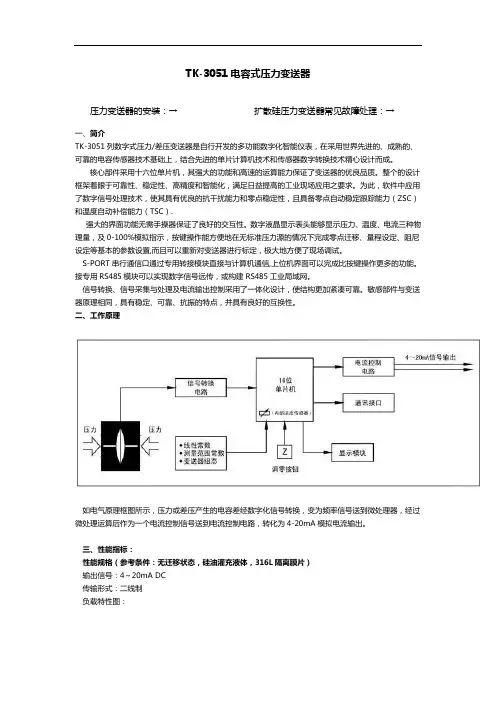

TK-3051电容式压力变送器压力变送器的安装：→扩散硅压力变送器常见故障处理：→一、简介TK-3051列数字式压力/差压变送器是自行开发的多功能数字化智能仪表，在采用世界先进的、成熟的、可靠的电容传感器技术基础上，结合先进的单片计算机技术和传感器数字转换技术精心设计而成。

核心部件采用十六位单片机，其强大的功能和高速的运算能力保证了变送器的优良品质。

整个的设计框架着眼于可靠性、稳定性、高精度和智能化，满足日益提高的工业现场应用之要求。

为此，软件中应用了数字信号处理技术，使其具有优良的抗干扰能力和零点稳定性，且具备零点自动稳定跟踪能力（ZSC）和温度自动补偿能力（TSC）.强大的界面功能无需手操器保证了良好的交互性。

数字液晶显示表头能够显示压力、温度、电流三种物理量，及0-100%模拟指示，按键操作能方便地在无标准压力源的情况下完成零点迁移、量程设定、阻尼设定等基本的参数设置,而且可以重新对变送器进行标定，极大地方便了现场调试。

S-PORT串行通信口通过专用转接模块直接与计算机通信,上位机界面可以完成比按键操作更多的功能。

接专用RS485模块可以实现数字信号远传，或构建RS485工业局域网。

信号转换、信号采集与处理及电流输出控制采用了一体化设计，使结构更加紧凑可靠。

敏感部件与变送器原理相同，具有稳定、可靠、抗振的特点，并具有良好的互换性。

二、工作原理如电气原理框图所示，压力或差压产生的电容差经数字化信号转换，变为频率信号送到微处理器，经过微处理运算后作为一个电流控制信号送到电流控制电路，转化为4-20mA模拟电流输出。

三、性能指标：性能规格（参考条件：无迁移状态，硅油灌充液体，316L隔离膜片）输出信号：4～20mA DC传输形式：二线制负载特性图：精度：线性输出：±0.1%（对量程比为1：1），包括线性、变差、重复性的综合误差开方输出：在输出压力为4～100%时，为±（0.2%的标定量程+0.05%的上限）稳定性：对于DP量程代号3、4、5，为最高量程的±0.2%，对于其他的量程代号，为最高量程的±0.25% 湿度：0～90%相对湿度启动时间：在最小阻尼时，最多2秒钟容积吸取量：小于0.16cm3阻尼：电气阻尼为0～32秒,此外，敏感元件还有0.2秒的恒定阻尼时间（量程3为0.4秒）静压影响（DP变送器）零点误差：对于14MPa为最高量程的±0.25%，对于量程代号3为最高量程的±0.5%，通过零点调整可以得到校正。

产品说明书00813-0106-4001, Rev WE2023 年 4 月Rosemount™ 3051 压力变送器通过 Rosemount 3051 压力变送器，您将更有效地控制工厂，能够在众多压力、液位和流量应用中借助我们的产品，减少产品变化和复杂性，降低总拥有成本。

您将可以访问各种信息，方便您进行诊断、校正甚至防止出现问题。

以我们无与伦比的可靠性和丰富的经验打造的 Rosemount 3051 符合行业标准，可帮助您以更高的效率和安全性标准进行工作，从而保持全球竞争力。

Rosemount 30512023 年 4 月内容建立压力测量标准 (2)Rosemount 3051C 共平面压力变送器订购信息 (6)Rosemount 3051T 直连式变送器订购信息 (18)Rosemount 3051CF 流量计选择指南 (28)Rosemount 3051L 液位变送器订购信息 (62)技术规格 (74)Rosemount 3051 产品认证 (91)尺寸图 (92)选项外， (106)建立压力测量标准经实践检验的一流性能、可靠性和安全性■超千万装机量■参考精度为量程的 0.04%■安装总性能为量程的 0.14%■稳定性可保持在 URL 的 0.1% 长达 12 年■SIL 2/3 认证（IEC 61508）Coplanar ™平台增强安装和应用灵活性■通过集成的差压流量计、差压液位解决方案和一体化阀组提高可靠性和性能。

■安装方便，所有方案都全面组合，并经过渗漏测试和标定。

■丰富的产品满足您的应用需求。

高级功能Bluetooth ® 技术■提高生产力、可靠性和人员安全性。

无需高温作业许可。

无需攀爬储罐或建筑脚手架。

■快速组态、检修和排除故障，所有设备对技术人员触手可及，速度比传统 HART ® 连接快十倍。

诊断■回路完整性诊断将连续地监测电路，检测影响通讯信号的问题，并提供腐蚀、外罩进水或电源不稳定等警报。

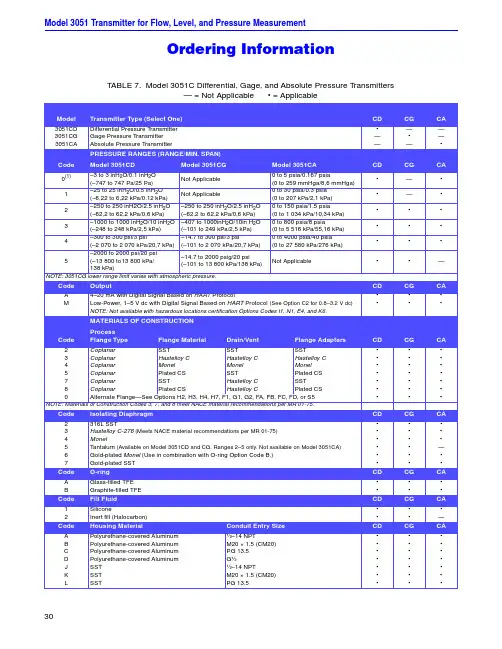

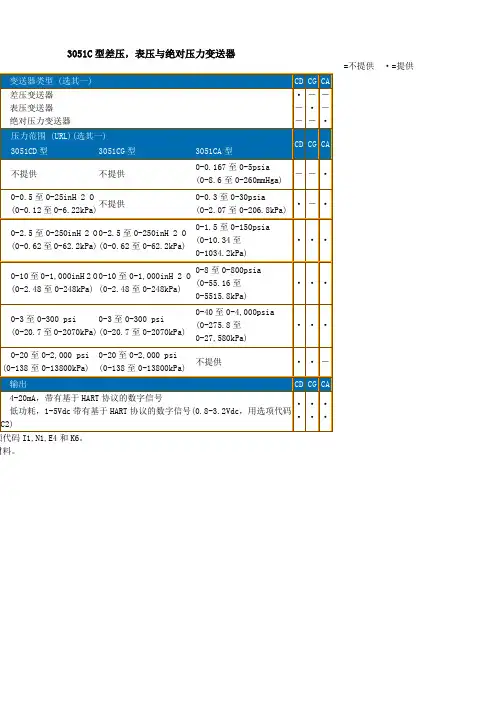

选型表型号变送器类型（选其一）CD CG CA3051CD 3051CG 3051CA 差压变送器表压变送器绝对压力变送器?－－－?－－－?代码压力范围（URL）（选其一）3051CD型3051CG型3051CA型CD CG CA 0 不提供不提供0-0.167至0-5psia（0-8.6至0-260mmHga）－－?10-0.5至0-25inH2O（0-0.12至0-6.22kPa）不提供0-0.3至0-30psia（0-2.07至0-206.8kPa）? －?20-2.5至0-250inH2O（0-0.62至0-62.2kPa）0-2.5至0-250inH2O（0-0.62至0-62.2kPa）0-1.5至0-150psia（0-10.34至0-1034.2kPa）? ? ?30-10至0-1,000inH2O（0-2.48至0-248kPa）0-10至0-1,000inH2O（0-2.48至0-248kPa）0-8至0-800psia（0-55.16至0-5515.8kPa）? ? ?40-3至0-300 psi（0-20.7至0-2070kPa）0-3至0-300 psi（0-20.7至0-2070kPa）0-40至0-4,000psia（0-275.8至0-27,580kPa）? ? ?50-20至0-2,000 psi（0-138至0-13800kPa）0-20至0-2,000 psi（0-138至0-13800kPa）不提供? ? －代码输出CD CG CAA M（1）4-20mA，带有基于HART协议的数字信号低功耗，1-5Vdc带有基于HART协议的数字信号（0.8-3.2Vdc，用选项代码C2）??????代码结构件材料过程法兰材料法兰材料排液/排气阀法兰接头CD CG C A5 2 3（2）4 8（2）7（2）0 共面（Coplanar）电镀碳钢SST 电镀碳钢共面（Coplanar）SST SST SST共面（Coplanar）哈氏合金C 哈氏合金C 哈氏合金C共面（Coplanar）蒙乃尔蒙乃尔蒙乃尔共面（Coplanar）电镀碳钢哈氏合金C 电镀碳钢共面（Coplanar）SST 哈氏合金C SST替代法兰-见选项H2,H3,H4,H7,F1,F2,G1,G2,FA,FB,FC,FD或S5?????????????????????代码隔离膜片CD CG C A2 3（2）4 5 6 316L SST哈氏合金C-276蒙乃尔钽（仅适用于3051CD与CG型，量程2-5。
