双法兰远传差压变送器3051品牌：北方华瑞型号：3051双法兰远传差压变送器3051双法兰远传差压变送器为避免侧介质直接与变送器的隔离膜片接触提供了几种可靠的测量方法，带远传装置的变送器适用于下列情况1. 需要将高温介质与变送器隔离。
2. 被测介质对变送器敏感元件有腐蚀作用3. 悬浮液体或高黏度介质4. 被测介质由于环境或流程温度变化而固化或结晶5. 更换被测介质需要严格净化测量头测量头必须保持干净技术参数输出：模拟量：二线制4～20mADC数字量：两线制4～20mADC并叠加符合HART协议的过程变量数字信号。
电源：供电电压12.5～45VDC负载限制：回路最大负载电阻Rmax取决于供电电压。
HART通讯要求负载电阻不低于250Ω，不高于600Ω通讯距离：最大通讯距离为1.5Km，多站通讯最多可接15台智能变送器。
输出显示：四位制数字显示、五位LCD液晶显示、指针式。
防爆形式：本安型：ExiaII CT5隔爆型零点迁移范围：零点可随意正迁移或负迁移，但不得使设定的测量范围上下限和量程超出极限值。
温度范围：环境温度：-40～85℃（选用LCD指示表时为-20～70℃）测量介质温度：-40～104℃远程装置灌充液（工作温度）：硅油：-29～+149℃惰性油：-18～+204℃压力极限：螺纹式：3.45Kpa（绝压）～13.78MPa法兰式：3.45Kpa（绝压）法兰额定压力插件式：3.45Kpa（绝压）法兰额定压力扁平式：3.45Kpa（绝压）法兰额定压力相对湿度：5～98%RH启动时间：5秒内启动容量变化量：小于0.16cm3阻尼调整：时间0.20～25秒性能指标参考条件：在无迁移、毛细管长1.53m灌充硅油、316不锈钢膜片的条件下温度影响：远传装置（典型情况）一侧有（毛细管1.53m的远传表远传装置）扁平式：误差小于0.62Kpa/55℃，使用灌充硅油毛细管每增加1.53米误差增加0.20Kpa螺纹式和法兰式：误差小于1.99Kpa/55℃，使用灌充硅油毛细管每增加1.53米误差增加0.62 Kpa振动影响：在任何轴向可经受频率达200Hz的振动，引起的误差为±0.05%URL电源影响：小于所调量程的0.005%/V负载影响：无负载影响安装位置影响：大致250Pa零点迁移，可通过校准消除，无量程效应。
罗斯蒙特3051变送器8大方法教你如何选型罗斯蒙特3051变送器8大方法教你如何选型中国厂家对罗斯蒙特3051变送器的需求很大，罗斯蒙特3051已经逐渐进入机械的各个行业，那么我们在选购罗斯蒙特3051的时候怎么选型呢？今天小编选型时要注意的事项介绍一下：1、罗斯蒙特3051信号输出：一般罗斯蒙特3051系列压力变送器的输出信号有很多种，主要有4--0mA，4--20mA为两线制，其他的均为三线制输出。
其实信号输出主要有mV、V、mA及频率输出数字输出，选择输出取决企业生产过程中的多种因素，如罗斯蒙特3051系列变送器与系统控制器或显示器间的距离，是否传在较大噪声和震动，是否存在电子干扰信号等。
2、罗斯蒙特3051励磁电压：输出信号的类型决定选择怎么样的励磁电压。
许多放大器有内置的电压调节装置，因此其电源电压范围较大。
有些罗斯蒙特3051系列变送器是定量配置，需要一个稳定的工作电压，因此，能够得到的一个工作电压决定是否采用带有调节器的传感器，选择罗斯蒙特3051系列变送器时要综合考虑工作电压与系统造价。
3、罗斯蒙特3051压力介质：我们要考虑的是罗斯蒙特3051压力变送器所测量的介质，黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送器中与这些介质直接接触的材料。
4、罗斯蒙特3051压力量程范围：系统中要确认测量压力的最大值，通常需要选择一个具有比最大值还要大1.5倍左右的压力量程的罗斯蒙特3051系列变送器。
所以在选择罗斯蒙特3051系列变送器时，要充分考虑压力范围，精度与其稳定性。
5、罗斯蒙特3051温度范围：一个罗斯蒙特3051变送器一般会标定两个温度范围，即正常操作的温度范围和温度可补偿的范围。
6、罗斯蒙特3051精度等级：决定罗斯蒙特3051变送器精度的有，非线性，迟滞性，非重复性，温度、零点偏置刻度，温度的影响。
但主要由非线性，迟滞性，非重复性，精度越高，价格也就越高。
=不提供·=提供
项代码I1,N1,E4和K6。
材料。
证选项代码I1,N1,E4和K6。
推荐材料。
荐材料。
代码M。
·=提供
耗选项代码M。
·=提供
膜壳和低容室共面法兰和接头（带S1选项的3051C型）
标准型，除非特别指明选项代码J1或J3。
或K6危险场所认证。
NAMUR的操作，不能在现场改变为标准操作。
为3,000psi(20684kpa)，仅适用于无相连管道的工厂组装，且仅限于量程2,3,4,5
项代码I1和N1。
荐材料。
码M。
接。
标准型，除非特别指定选项代码J1和J3。
NAMUR的操作，不能在现场改变为标准操作。
代码I1和N1。
料。
型，除非特别指定选项代码J1和J3。
R的操作，不能在现场改变为标准操作。
代码I1、N1、E4和K6。
选项代码I1、N1、E4和K6。
－=不提供·=提供
M。
，共面(Coplanar)法兰，接头，传感器膜壳，下套/冲洗连接，及伸出部分。
准型，除非指定选项代码J1或J3。
码I1或K6。
AMUR的操作，不能在现场改变为标准操作。
3051压力变送器北京北方泰克自动化设备有限公司出产的TK-3051压力变送器（3051电容式压力变送器）采用全新的压力传感器（δ元件(即敏感元件）。
在相同工艺产品拥有绝对的价格优势。
TK-3051压力变送器的工作原理：3051压力变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。
当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号，电容式压力变送器的A/D转换器将解调器的电流转换成数字信号，其值被微处理器用来判定输入压力值。
微处理器控制变送器的工作。
TK-3051压力变送器技术参数：输出信号：4～20mA DC传输形式：二线制数字量：两线制4～20mADC并叠加符合HART协议的过程变量数字信号。
零点迁移范围：零点可随意正迁移或负迁移，但不得使设定的测量范围上下限和量程超出极限值。

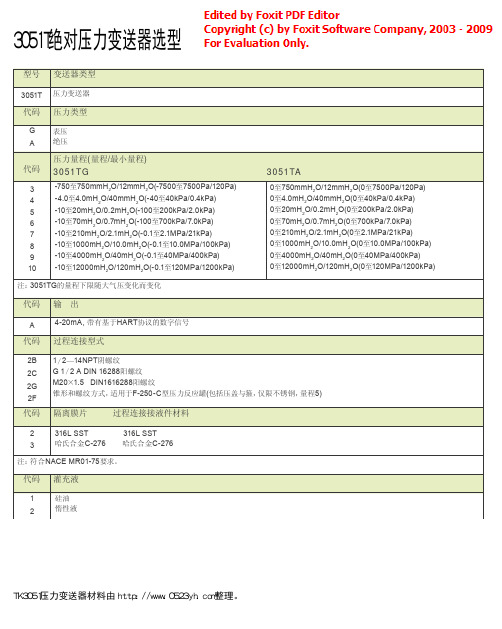

温度范围：环境温度：-40～85℃（选用LCD指示表时为-20～70℃）测量介质温度：-40～104℃湿度：0～90%相对湿度精度：线性输出：±0.1%（对量程比为1：1），包括线性、变差、重复性的综合误差开方输出：在输出压力为4～100%时，为±（0.2%的标定量程+0.05%的上限）TK-3051压力变送器材料代码：（部分）代号含义M3 数字液晶显示表头E1 普通电缆接头E2 防爆电缆接头B1 管装弯支架B2 盘装弯支架B3 管装平支架D1 法兰侧面排气/排液阀在上部D2 法兰侧面排气/排液阀在下部G1 腰形法兰G2 焊管接头G3 一体化三阀组i 本安D 隔爆G ≤200℃（高温硅油）F ≤380℃（高温氟油）标准防腐材料结构材料法兰接头排气/排液阀隔离膜片F12 碳钢316 316LF13 碳钢哈氏C 哈氏C-276 F14 碳钢蒙乃尔蒙乃尔K-500F15 碳钢316L 钽F22 316L 316L 316LF23 316L 316L 哈氏C-276【3051压力变送器选型表】我公司出产的数字化·智能压力/差压变送器包含全系列量程与特殊结构，型号构成如下表：TK-3051□ C □□□□Y电容式压力C 差压0 负压1 表压（对于量程1、2的差压静压为0.4MPa）2绝压（量程须≥100kPa ；量程范围在30～98kPa之间精度为0.5%）3 差压静压2.5MPa4 差压静压4MPa5 差压静压6.4MPa6 差压静压16MPa7 差压静压25MPa8 差压静压32MPa9 差压静压40MPa1 0-0.06～0.3kPa2 0-0.25～1.5kPa3 0-1.2～10kPa4 0-6～40kPa5 0-30～180kPa6 0-160～1000kPa7 0-400～2500kPa8 0-1600～8000kPa9 0-4000～25000kPa0 0-7000～40000kPa0 标准型1 单平法兰型2 双平法兰型（量程须≥6kPa）3 单插法兰型4 双插法兰型（量程须≥6kPa）5 一平一插法兰型（量程须≥6kPa）高级智能型（全数字化传感器、自带通讯键2盘）注：推荐用户在上述量程使用，极限状态下可进行100:1使用压缩量程后精度按如下公式计算：注：为避免出现错误，请在安装之前请详细阅读说明书，TECK/泰克仪表宣。
TK-3051电容式压力变送器压力变送器的安装：→扩散硅压力变送器常见故障处理：→一、简介TK-3051列数字式压力/差压变送器是自行开发的多功能数字化智能仪表，在采用世界先进的、成熟的、可靠的电容传感器技术基础上，结合先进的单片计算机技术和传感器数字转换技术精心设计而成。
核心部件采用十六位单片机，其强大的功能和高速的运算能力保证了变送器的优良品质。
整个的设计框架着眼于可靠性、稳定性、高精度和智能化，满足日益提高的工业现场应用之要求。
为此，软件中应用了数字信号处理技术，使其具有优良的抗干扰能力和零点稳定性，且具备零点自动稳定跟踪能力（ZSC）和温度自动补偿能力（TSC）.强大的界面功能无需手操器保证了良好的交互性。
数字液晶显示表头能够显示压力、温度、电流三种物理量，及0-100%模拟指示，按键操作能方便地在无标准压力源的情况下完成零点迁移、量程设定、阻尼设定等基本的参数设置,而且可以重新对变送器进行标定，极大地方便了现场调试。
S-PORT串行通信口通过专用转接模块直接与计算机通信,上位机界面可以完成比按键操作更多的功能。
接专用RS485模块可以实现数字信号远传，或构建RS485工业局域网。
信号转换、信号采集与处理及电流输出控制采用了一体化设计，使结构更加紧凑可靠。
敏感部件与变送器原理相同，具有稳定、可靠、抗振的特点，并具有良好的互换性。
二、工作原理如电气原理框图所示，压力或差压产生的电容差经数字化信号转换，变为频率信号送到微处理器，经过微处理运算后作为一个电流控制信号送到电流控制电路，转化为4-20mA模拟电流输出。
三、性能指标：性能规格（参考条件：无迁移状态，硅油灌充液体，316L隔离膜片）输出信号：4～20mA DC传输形式：二线制负载特性图：精度：线性输出：±0.1%（对量程比为1：1），包括线性、变差、重复性的综合误差开方输出：在输出压力为4～100%时，为±（0.2%的标定量程+0.05%的上限）稳定性：对于DP量程代号3、4、5，为最高量程的±0.2%，对于其他的量程代号，为最高量程的±0.25% 湿度：0～90%相对湿度启动时间：在最小阻尼时，最多2秒钟容积吸取量：小于0.16cm3阻尼：电气阻尼为0～32秒,此外，敏感元件还有0.2秒的恒定阻尼时间（量程3为0.4秒）静压影响（DP变送器）零点误差：对于14MPa为最高量程的±0.25%，对于量程代号3为最高量程的±0.5%，通过零点调整可以得到校正。
