变压器储油柜的发展与选用发表时间：2020-07-31T09:47:40.640Z 来源：《中国电业》2020年3月第7期作者：桑前浩王臣玺[导读] 本文对变压器储油柜的种类及发展进行简要分析，对近年来变压器呼吸系统发生过的部分缺陷和故障进行一定的介绍，针对不同形式的变压器储油柜从结构特点、技术标准等方面进行简要分析，并在此基础上提出储油柜的相关选型应用要求。
摘要：本文对变压器储油柜的种类及发展进行简要分析，对近年来变压器呼吸系统发生过的部分缺陷和故障进行一定的介绍，针对不同形式的变压器储油柜从结构特点、技术标准等方面进行简要分析，并在此基础上提出储油柜的相关选型应用要求。
关键词：变压器、储油柜、选型应用引言变压器是电力系统中非常重要的电气设备，呼吸系统是大型油浸式变压器重要的保护器件。
储油柜其作用是补偿绝缘油应温度变化而产生的体积膨胀和收缩，其次是将绝缘油与空气和水分隔离，防止绝缘油受潮和氧化。
储油柜对水分和空气的隔离性能直接影响变压器内部绝缘部件的寿命[1]。
近年来变压器呼吸系统时有发生缺陷和故障，本文针对变压器呼吸系统储油柜的结构特点、技术标准等方面进行分析，并在此基础上提出储油柜的相关选型应用要求。
一、故障案例近年来，电网在运变压器经常出现呼吸系统密封受损、呼吸系统阻塞、油位指示不正常、压力释放阀误动、重瓦斯误动等缺陷。
例如：500kV玉溪变1号主变于2006年12月8日投运，2年后出现含气量超标的情况，2012年含气量超过3%，按照预试规程的要求500kV运行中变压器油含气量应小于3%，因此开展现场虑油处理。
虑油后正常，但含气量逐渐依旧呈增长趋势，至2017年6月时已达6%，2017年7月21日开展对三相主变储油柜检查，经检查发现储油柜胶囊口处的密封破损严重，三相储油柜胶囊已失去将变压器油与空气隔离的作用，导致变压器油直接与空气接触，引起油中含气量逐渐增大。
2017年云南某局110kV 1号主变在运行中突发压力释放阀动作，停电开展主变本体试验检查、二次保护检查均无异常，经呼吸系统管路排查时发现储油柜与本体之间管路上的蝶阀开启不到位，导致油温升高时主变“憋气”引起压力释放阀动作。
对变压器各种储油柜的分析X关建平(巴彦淖尔电业局,内蒙古临河 015000) 摘 要:随着电力行业的快速发展,变压器储油柜不断更新,分析各种储油柜在运行中状况。
针对不同储油柜优缺点的分析,对维护不同变压器储油柜提供参考。
关键词:变压器;各种储油柜;分析 中图分类号: 文献标识码:A 文章编号:1006—7981(2012)13—0080—02 变压器储油柜分为开启式、隔膜式、胶囊式、纵向伸缩波纹膨胀器式和横向伸缩波纹膨胀器式储油柜。
开启式储油柜在110kV及以上电压等级的变压器上基本淘汰。
变压器隔膜式储油柜采用专用耐变压器油的橡胶涂覆织物制作,使用时装配在大型变压器油枕内,隔绝变压器油和空气的接触,阻止油的热氧化、劣化,保护变压器不受有害成份的侵蚀,提高变压器的使用寿命,减少变压器的检修次数。
胶囊式储油柜是在普通的储油柜内部装一个耐油的尼龙胶囊袋,将变压器本体内的变压器油与空气隔离开,有效地减慢变压器油的老化,从而起到保护油质的作用。
其工作方式是胶囊袋内部气体通过呼吸管及吸湿器与大气相通,胶囊袋的底面紧贴在储油柜的油面上,使胶囊袋与油面之间没有空气,当油面变化时,胶囊袋也会随之膨胀和压缩。
为了使变压器油与空气完全隔绝,这种储油柜的油位指示系统亦采用特殊结构,即在柜底部附有一个压油袋(小胶囊袋),压油袋装有与变压器本体牌号相同的变压器油,并且与储油柜油相隔离,仅供油表油位指示使用。
在油表(玻璃管)下端有一根连管,它连接着压油袋和油表,变压器运行时油表呼吸塞处于开启状态,当储油柜的油位变化时,小胶囊袋受到的压力也发生变化,使油位指示发生相应变化。
正常情况下,储油柜油面与油表油面均受到一个大气压力,因此变压器本体油面和油表的油面高度相等,但是由于某些原因,在实际应用中,有时会出现油表的油位高度与本体油面高度不一致的现象,这种现象称之为假油位,假油位的存在将影响变压的安全经济运行。
造成假油位的原因很多,最常见的原因就是在胶囊袋外部与变压器油之间有空气,当油温升高时,胶囊袋外部与变压器油之间的空气受热膨胀,压力升高,胶囊袋被压缩,待胶囊袋被压缩到极限之后,堵住了呼吸管与储油柜的接口,这时,在有限空间内,随着温度的升高,储油柜上部的空气压力将超过一个大气压(此时油表上部还是一个大气压),从而使油表的油位突然上升,严重时油会从油标呼吸气塞冒出,但此时变压器本体的实际油位还是正常状况。
外油式储油柜一、产品介绍新型外油式变压器储油柜(WY型)是我公司针对电力行业新开发的一种全密封储油柜，采用柔性不锈钢波纹补偿原理，不但能对变压器因温差引起油体积变化进行补偿，而且能确保变压器油与空气绝对隔离，从而确保变压器安全运行。
WY型新一代外油式变压器储油柜膨胀单元采用先进超柔性（δ=0.5）不锈钢波纹弹性材料，并通过钟表式油位计直观、正确、可靠反映储油柜的实际油位。
储油柜有高低油位报警装置真实反映储油柜的油位安全状况，起到油位安全双保险作用。
优化的设计方案及先进的制造工艺，保证了产品的安全、实用、可靠，不断满足客户要求。
二、产品结构及工作原理2.1 产品结构：2.2 工作原理：WY型外油式储油柜采用钟表式油位显示器及高低油位报警装置，对不同温度下油位进行全程监控，确保变压器油位安全可靠。
WY型新型外油式储油柜，从产品结构图可以看出波纹膨胀单元内腔是与大气相通，其左端为自由伸缩的活动区，右端通过焊接与端板固定将油腔密封，变压器油在波纹膨胀单元外部与柜体之间通过下部连接口与变压器邮箱相通，波纹膨胀单元内部是空气，通过呼吸口与外界大气相通。
当变压器油温上升时，变压器油体积相应膨胀，油通过进油管道蝶阀进入柜体波纹膨胀单元通过自身的柔性不锈钢波纹的收缩使膨胀的油体积得到释放，波纹膨胀单元收缩时，通过传导工具将收缩的距离在钟表式油位计上显示出来。
波纹膨胀单元设有机械限位及限位开关，当波纹膨胀单元触动限位开关时，就会接通最高油位报警信号，发出限位报警。
注：以下是紧接第2页-2.2 工作原理的文字当变压器油位下降时，变压器油体积随之收缩，促使波纹膨胀单元自动伸展，波纹膨胀单元自动伸展时，通过传导工具将伸展的距离在钟表油位计上显示出来，当油位低于最低油位报警时，会产生自动报警，报警信号从接线盒上输出。
由于整个储油柜是密封状态，所以无论油体积膨胀或收缩，油始终与外界保持空气隔绝，具有良好的柔性弹性波纹膨胀单元及时实现对体积补偿，避免了变压器产生过大的负压，保护了变压器自身的各易渗漏点。
油浸变压器结构
油浸变压器结构，绕组油箱和铁心。
绝缘套管储油柜，安全气道呼吸器。
储油柜装绝缘油，散热管子装两侧。
分接开关可调压，瓷质套管把缘绝。
油标油温呼吸器，装在油枕的上侧。
电力变压器是发电厂和变电所的主要设备之一。
变压器的作用是多方面的，不仅能升高电压把电能送到用电地区，还能把电压降低为各级使用电压，以满足用电的需要。
总之，升压与降压都必须由变压器来完成。
电力变压器可分为油浸式变压器和干式变压器两大类。
油浸式变压器的主要部件结构分为：线圈（绕组）、铁心、外壳，其他附件有吸潮器（硅胶筒）、油位计、储油柜（油枕）、防爆管、信号温度计、分接开关和气体继电器等，如图所示。
铁心是变压器的磁路部分，运行时要产生磁滞损耗和涡流损耗而发热。
在大容量的变压器中，为使铁心损耗发出的热量能够被绝缘油在循环时充分带走，以达到良好的冷却效果。
铁心中一般设有冷却油道。
绕组和铁心都是变压器的核心器件。
油浸式变压器的器身（绕组及铁心）都装在充满变压器油的油箱中，油箱用钢板焊成。
中、小型变压器的油箱由箱壳和箱盖组成，变压器的器身放在箱壳内，将箱盖打开就可吊出器身进行检修。
电力变压器的油箱有许多散热油管，以增大散热面积。
为了加快散热，有的大型电力变压器采用内部油泵强迫油循环，外部用电力变压器可采用风扇吹风或用自来水冲淋电力变压器油箱进行散热。
这些都是电力变压器的冷却装置。
浅谈中国少儿歌曲的发展及转变中国少儿歌曲的发展及转变一直受到广大儿童和家长的关注。
与过去相比，现在的中国少儿歌曲在内容和形式上都发生了一些重要的转变。
在以前的岁月里，中国少儿歌曲的内容主要是围绕着教育和娱乐展开的。
这些歌曲大多是介绍生活中的基本常识和道德规范的，旨在增加儿童的知识和品德。
有很多关于数字、颜色、动物和植物的歌曲，这些都是帮助儿童学习和识别的。
还有一些歌曲强调了公共道德和行为规范，如“谢谢您”的歌曲就是培养儿童感恩之情的好方法。
随着时代的发展和社会的变迁，现在的中国少儿歌曲在内容上呈现出更加多元化和深入的特点。
现代的歌曲不再局限于基本知识和道德规范，而是更加注重培养儿童的思维能力和创造力。
现在有很多关于科学、艺术和自然环境的歌曲，这些歌曲既能充实儿童的知识，又能激发他们的学习兴趣和想象力。
还有一些歌曲关注社会问题和现实生活，通过歌曲来传达爱与关怀，培养儿童的社会责任感。
除了内容的转变，中国少儿歌曲在形式上也发生了一些重要的转变。
以前的歌曲大多是简单的旋律和简单的歌词，这样可以更容易让儿童理解和吸收。
现在的歌曲更加注重创新和多样性。
有些歌曲加入了流行元素和电子音乐，使其更具有现代感和吸引力。
一些幼儿园和学校也开始使用舞蹈和动作来搭配歌曲，以增加儿童的参与感和体验感。
中国少儿歌曲在内容和形式上都经历了一些重要的转变。
现代的歌曲更加注重培养儿童的思维和创造能力，同时也更加注重社会责任感和现实生活。
形式上的转变使歌曲更具有吸引力和互动性。
随着中国社会的发展和儿童教育的进步，相信中国少儿歌曲未来将会继续不断创新和发展。

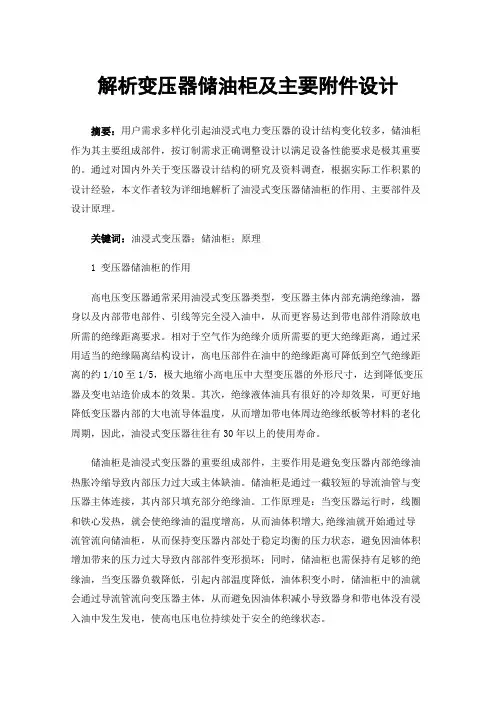

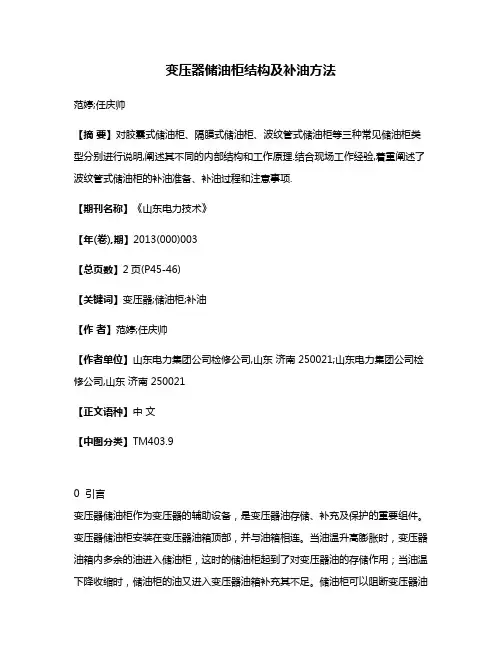

解析变压器储油柜及主要附件设计摘要：用户需求多样化引起油浸式电力变压器的设计结构变化较多，储油柜作为其主要组成部件，按订制需求正确调整设计以满足设备性能要求是极其重要的。
通过对国内外关于变压器设计结构的研究及资料调查，根据实际工作积累的设计经验，本文作者较为详细地解析了油浸式变压器储油柜的作用、主要部件及设计原理。
关键词：油浸式变压器；储油柜；原理1 变压器储油柜的作用高电压变压器通常采用油浸式变压器类型，变压器主体内部充满绝缘油，器身以及内部带电部件、引线等完全浸入油中，从而更容易达到带电部件消除放电所需的绝缘距离要求。
相对于空气作为绝缘介质所需要的更大绝缘距离，通过采用适当的绝缘隔离结构设计，高电压部件在油中的绝缘距离可降低到空气绝缘距离的约1/10至1/5，极大地缩小高电压中大型变压器的外形尺寸，达到降低变压器及变电站造价成本的效果。
其次，绝缘液体油具有很好的冷却效果，可更好地降低变压器内部的大电流导体温度，从而增加带电体周边绝缘纸板等材料的老化周期，因此，油浸式变压器往往有30年以上的使用寿命。
储油柜是油浸式变压器的重要组成部件，主要作用是避免变压器内部绝缘油热胀冷缩导致内部压力过大或主体缺油。
储油柜是通过一截较短的导流油管与变压器主体连接，其内部只填充部分绝缘油。
工作原理是：当变压器运行时，线圈和铁心发热，就会使绝缘油的温度增高，从而油体积增大,绝缘油就开始通过导流管流向储油柜，从而保持变压器内部处于稳定均衡的压力状态，避免因油体积增加带来的压力过大导致内部部件变形损坏；同时，储油柜也需保持有足够的绝缘油，当变压器负载降低，引起内部温度降低，油体积变小时，储油柜中的油就会通过导流管流向变压器主体，从而避免因油体积减小导致器身和带电体没有浸入油中发生发电，使高电压电位持续处于安全的绝缘状态。
储油柜的另一个重要作用是把变压器绝缘油与外部空气及空气水分隔离开，避免绝缘性能降低以及延缓绝缘油及绝缘件的老化。
