超声波明渠流量计

探头引线过孔锁母 PG7
校波 回波 打印 通讯 记录
1000
232
1:4.000
581.9L/S
m3
：小数点 ：向后变项
使用按键修改参数需 先改变面板背面跳线
：正负号 ：向前变项
：退出分类 ：确认存储
WL-1A.型超声波明渠流量计
北京九波声迪科技有限公司
其它引线过孔锁母 PG7
电源引线过孔锁母 PG7
仪表正面视图
透明前盖
RS232插座 DB9针 仪表后面挂钩
240
20 30
200
140
20
20
仪表背面视图
仪表底部视图
90
仪表后面挂钩
打印机插座 DB25孔

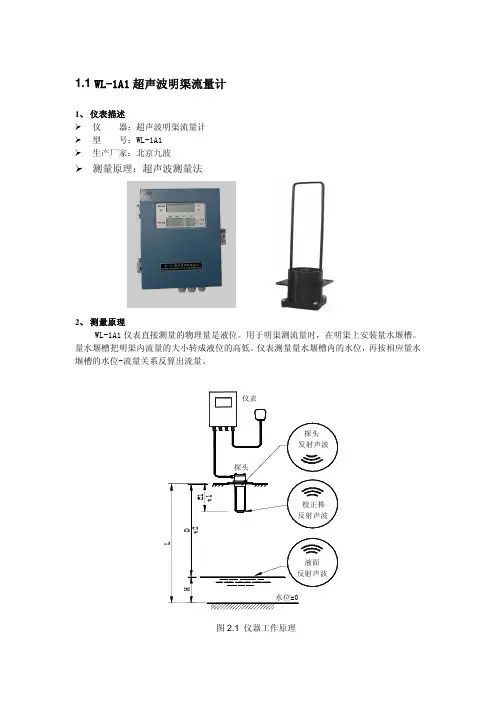

1.1 WL-1A1 超声波明渠流量计
1、 仪表描述 ¾ 仪 器：超声波明渠流量计 ¾ 型 号：WL-1A1 ¾ 生产厂家：北京九波
¾ 测量原理：超声波测量法
2、 测量原理 WL-1A1 仪表槽。
量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水 堰槽的水位-流量关系反算出流量。
仪表 探头
探头 发射声波
t1
E1
校正棒 反射声波
t2
D
L
H
液面 反射声波 水位=0
图 2.1 仪器工作原理
3、 仪器结构
透明前盖固定螺钉6个 旋松可以拆下前盖
图 3.1 超声波明渠流量计外形尺寸图
160 显示屏
按键 可以查看历史记录 改变面板背面跳线,可以 修改仪表参数
面板固定螺钉2个 旋松可以拆下前面板

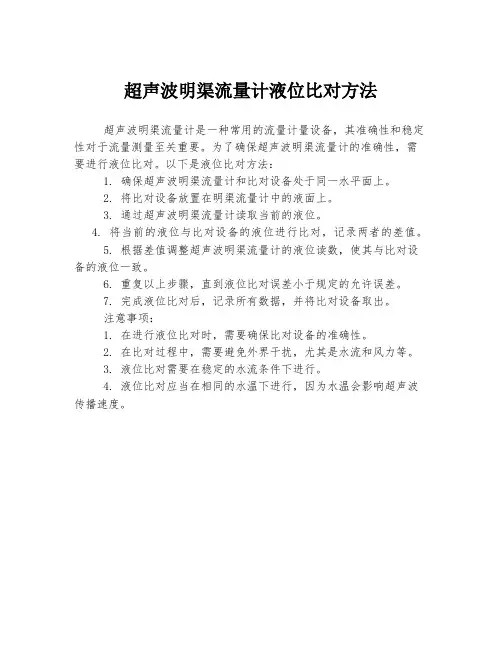

超声波明渠流量计液位比对方法
超声波明渠流量计是一种常用的流量计量设备，其准确性和稳定性对于流量测量至关重要。

为了确保超声波明渠流量计的准确性，需要进行液位比对。

以下是液位比对方法：
1. 确保超声波明渠流量计和比对设备处于同一水平面上。

2. 将比对设备放置在明渠流量计中的液面上。

3. 通过超声波明渠流量计读取当前的液位。

4. 将当前的液位与比对设备的液位进行比对，记录两者的差值。

5. 根据差值调整超声波明渠流量计的液位读数，使其与比对设备的液位一致。

6. 重复以上步骤，直到液位比对误差小于规定的允许误差。

7. 完成液位比对后，记录所有数据，并将比对设备取出。

注意事项：
1. 在进行液位比对时，需要确保比对设备的准确性。

2. 在比对过程中，需要避免外界干扰，尤其是水流和风力等。

3. 液位比对需要在稳定的水流条件下进行。

4. 液位比对应当在相同的水温下进行，因为水温会影响超声波传播速度。

本文作者： 深圳得加利水处理科技有限公司
超声波明渠流量计
一、产品简介
明渠流量计积算仪是一款通用工业智能仪表，具有工业通用 4-20mA，0-20mA，1-5V，0-5V 等线性信号输入方式，及 RS485 串口输入功能（可选）。本仪表集成两路信号输入控制模块，可同 时分别控制每路信号，也可以对两路做相关运算，并显示和输出结果。配合本公司的超声波液位 计使用，可组成液位差控制系统。本仪表集成明渠流量积算仪功能，可作为明渠流量计使用。创 新数据源设计，使应用更具灵活性。
0~13
48
第 2 行显示 第 2 行显示数据源（表 5-1）
0~13
本文作者： 深圳得加利水处理科技有限公司
超声波明渠流量计
49
第 3 行显示 第 3 行显示数据源（表 5-1）
50
第 4 行显示 第 4 行显示数据源（表 5-1）
51
省电模式 0 常开，1 白天，2 无按键（关背光）
52
菜单密码 进入菜单的密码
43
IN 数学运算 数学运算公式(表 8-1)
0~9999999
44
时间设置 系统时间设置
0
45
时钟调速 时钟调速（间隔多少秒增或减一秒）
-9999999~9999999
46
自动打印 自动打印时间间隔分钟数（0 为不自动打印） 0~9999999
47
第 1 行显示 第 1 行显示数据源（表 5-1）
菜单翻页，长按退出菜单
菜
进入菜单项
单
列
表
下翻页
上翻页
确认输入 数 字
移位 输 入
加数 状 态
减数
断电后，按住 通电还原出厂设置。数字加数顺序是从 0～9 . － 循环， 减数相反。 本机菜单分为输入菜单、输出菜单、流量菜单、系统设置、历史数据五组。详见下表：

超声波明渠流量计使用说明书超声波明渠流量计简易操作说明中文显示界面 英文显示界面1、按键功能 面板上有三个按键，通过这三个按键可对仪表进行调试。

调试后液晶屏幕上显示测量值。

SET 键 键◇进入菜单项 ◇移动光标◇确认菜单项 ◇选择菜单项◇确认参数修改 ◇参数修改2、仪表通电显示后，按设置键（SET ）进入一级菜单。

3、将探头的高度值输入到“参考零点”，“参考零点”在菜单中的位置见附表三菜单结构图。

（探头高度为探头发射面到堰槽流水口的距离）4、标定“4mA 流量值”和“20mA 流量值”4mA 流量值：瞬时流量等于这个值时输出4mA.20mA 流量值：瞬时流量等于这个值时输出20mA.“4mA 流量值”和“20mA 流量值”在菜单中的位置见附表二菜单结构图。

5、选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。

最大流量小于40升/秒（144吨/小时）建议使用直角三角堰；大于40升/秒建议使用巴歇尔槽；上游渠道较短，最大流量又大于40升/秒建议使用矩形堰。

使用仪表测量时要先标定参考零点，参考零点为探头到堰槽水位零点的距离。

（本仪表默认选择巴歇尔槽）①三角堰使用三角堰，可以在菜单“9堰槽类型”→“1三角堰”→“1 工作状态”项选择“开启”，“2 三角堰角度”选择实际角度仪表就可以根据水位自动算出水位对应的流量。

②矩形堰使用矩形堰，可以在菜单“9堰槽类型”→“2 矩形堰”→“1工作状态”项选择“开启”，并且在“2 标准渠道”中选择“0.25米、0.50米、0.75米、1.00米、非标渠道”，仪表就可以根据水位自动算出水位对应的流量。

③梯形堰使用梯形堰，可以在菜单“9堰槽类型”→“3 梯形堰”→“1工作状态”项选择“开启”，并且在“2 堰槛宽B”中输入实际实际渠道的堰槛宽，仪表就可以根据水位自动算出水位对应的流量。

④巴歇尔槽使用巴歇尔槽，可以在菜单“9堰槽类型”→“4 巴歇尔槽”→“1工作状态”项选择“开启”，巴歇尔槽流量公式：Q=Cha n。

超声波明渠流量计基本原理引言：流量测量是工业生产和实验研究中常用的重要参数之一。

超声波明渠流量计作为一种常见的流量测量仪器，具有测量精度高、无压力损失、无移动部件等优点，被广泛应用于水利、环保、石油化工等领域。

本文将介绍超声波明渠流量计的基本原理。

一、超声波传播原理超声波是指频率高于20kHz的声波。

超声波在介质中传播时，其波长较短，传播路径中的障碍物对其几乎没有影响，因此适用于测量流体中的流速。

超声波传播的速度与介质的密度和弹性模量有关。

二、声速差法原理超声波明渠流量计利用超声波在流体中传播的速度与流速之间的关系进行流量测量。

其基本原理是利用流体中的超声波传播速度差来计算流速，从而得到流量。

当超声波沿流体传播时，其传播速度会受到流体速度的影响。

在流速为零时，超声波的传播速度为C1；在流速为v时，超声波的传播速度为C2。

根据声速差法原理，可以得到以下公式：v = (C2 - C1) / C1三、超声波传感器超声波明渠流量计中的超声波传感器是关键部件之一。

它通常由发射器和接收器组成。

发射器将电能转换为超声波能量，通过流体传播到接收器。

接收器接收到超声波信号后，将其转换为电能，并通过电路进行处理和测量。

四、测量原理超声波明渠流量计通过将超声波传感器安装在明渠的上游和下游位置，测量上下游超声波传播速度差来计算流速。

具体步骤如下：1. 将超声波传感器安装在明渠上下游位置，使其与流体垂直。

2. 发射器发射超声波信号，经过流体传播到接收器。

3. 接收器接收到超声波信号后，将其转换为电能，并通过电路进行处理和测量。

4. 根据声速差法原理计算流速，并通过测量管道的截面积得到流量。

五、影响因素超声波明渠流量计的测量精度受多种因素影响，主要包括以下几个方面：1. 测量管道的几何形状和尺寸。

2. 流体的物理性质，如密度、粘度等。

3. 流体中的颗粒物质和气泡对超声波传播的影响。

4. 测量环境的温度和湿度等因素。

六、优缺点超声波明渠流量计作为一种常见的流量测量仪器，具有以下优点：1. 测量精度高，误差较小。

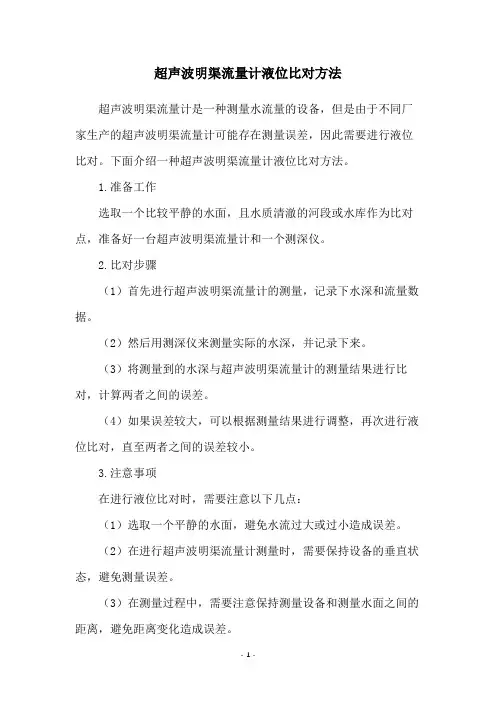

超声波明渠流量计液位比对方法
超声波明渠流量计是一种测量水流量的设备，但是由于不同厂家生产的超声波明渠流量计可能存在测量误差，因此需要进行液位比对。

下面介绍一种超声波明渠流量计液位比对方法。

1.准备工作
选取一个比较平静的水面，且水质清澈的河段或水库作为比对点，准备好一台超声波明渠流量计和一个测深仪。

2.比对步骤
（1）首先进行超声波明渠流量计的测量，记录下水深和流量数据。

（2）然后用测深仪来测量实际的水深，并记录下来。

（3）将测量到的水深与超声波明渠流量计的测量结果进行比对，计算两者之间的误差。

（4）如果误差较大，可以根据测量结果进行调整，再次进行液位比对，直至两者之间的误差较小。

3.注意事项
在进行液位比对时，需要注意以下几点：
（1）选取一个平静的水面，避免水流过大或过小造成误差。

（2）在进行超声波明渠流量计测量时，需要保持设备的垂直状态，避免测量误差。

（3）在测量过程中，需要注意保持测量设备和测量水面之间的距离，避免距离变化造成误差。

（4）在比对过程中，需要多次测量，取平均值，以提高比对的准确性。

HXC超声波明渠流量计用户使用手册Version 1.0海阳市海讯环保科技有限公司简易安装操作指南1、将传感器安装于标准堰槽支架上。

2、设置槽型类型及堰槽参数——按菜单键进入设置菜单，进入“管理员”->“堰槽设置”，选择或设置所使用的堰槽尺寸参数，▲/▼键切换三角堰、巴歇尔槽、矩形堰。

（原始密码000000）。

3、设置传感器参数及安装高度——按菜单键进入菜单，进入“管理员”-> “设传感器”菜单，此时用尺子测量堰槽中实际液位高度，并输入到“实测液位”后，按“确定”键保存，设备将自动计算零点高度。

4、由于实际液位并不恒定，若有可能，请临时关闭排水，待堰槽内无水流时，将“实测液位”输入为0即可。

一、产品概述1．1概述超声波明渠流量计是新型的固定式明渠标准堰槽流量测量仪器，广泛应用于各排污企业的污水流量的监测。

根据HJT 15-2019 《环境保护产品技术要求超声波明渠污水流量计》技术要求计算瞬时流量和累计流量。

广泛适用于污水处理厂、水利、水务及科研院所、排污企业的明渠标准堰槽流量的测量。

1．2存储数据（1）近十年的每日的日累计流量（2）近十年的每月的月累计流量（3）近十年的年总累流量（3）关键参数变更保存记录操作员、管理员独立密码保护，掉电不丢失，上电后自动运行。

掉电状态下数据有效保存十年。

1．3技术规格1、流量范围: 10L/s～10m3/s （由配用的量水堰槽的种类、规格确定）2、适用堰槽: 三角堰、巴歇尔槽、矩形堰3、功耗: ≤15W4、M P E: ±5%5、分辨率: 0.1mm6、测距准确度: ±3mm7、时钟误差:< 5分钟/每月8、电源: 220V市电9、信号输出: RS232、485、4-20mA10、工作环境: 温度－10℃－50℃,相对湿度0－95％二、工作原理2. 1明渠堰槽的工作原理明渠内的流量越大，液位越高；流量越小，液位越低。

如下图所示：对于一般的渠道，液位与流量没有确定的对应关系。

WL-1A1型超声波明渠流量计北京九波声迪科技有限公司2005. 11. 11目录一、用途 (3)二、仪表的组成及外形尺寸 (4)1、仪表的组成 (4)2、仪表的结构和外形尺寸 (4)3、仪表的显示屏 (5)三、主要技术指标及技术参数 (6)四、仪表的工作原理 (7)1、量水堰槽的测流量原理 (7)2、超声波测液位原理 (7)3、仪表的工作原理 (8)五、安装方法 (9)1、安装量水堰槽 (9)2、安装探头 (9)3、安装仪表 (10)六、关于仪表显示的说明 (11)1、显示流量 (11)2、查看历史记录 (12)3、数据出现错误的显示 (13)4、电源电压低的显示 (13)七、量水堰槽构造及安装的技术参考 (13)1 、直角三角堰 (13)2 、矩形堰 (15)3 、巴歇尔槽 (17)八、仪表的接线 (19)九、使用按键设置仪表的参数 (21)1 、设置参数时的按键 (21)2 、仪表的参数表 (22)十、使用说明 (24)1 、校对仪表的液位 (24)2 、设置仪表的水位-流量表 (25)3 、设置记录历史数据 (26)4 、校准日历钟 (27)5 、累计流量清零 (28)6 、清除历史记录 (28)7 、使用打印机 (28)8 、4～20mA (29)9 、继电器 (29)10、远程通讯(RS232) (30)十一、仪表的标定 (31)1 、标定流量 (31)2 、标定液位 (32)3 、标定输出的4～20mA (32)4 、标定输入的4～20mA (33)附录一、巴歇尔槽构造尺寸 (34)附录二、巴歇尔槽水位-流量公式 (35)附录三、安装记录表 (36)附录四、使用GSM短消息 (38)附录五、首次安装最简设置 (41)安装示例一、在污水井内使用三角堰 (43)安装示例二、使用静水井可以提高测量精度 (44)首次安装，请看附录五、首次安装最简设置欢迎访问北京九波声迪科技有限公司网站，网站地址：。

超声波明渠流量计基本原理
超声波明渠流量计是一种非接触式的流量计量装置，它利用超声波的多普勒效应来测量水流速度和流量。

以下是超声波明渠流量计的基本原理：
1. 测量水流速度
超声波明渠流量计采用多普勒超声波技术，通过向水流发射超声波，并测量回波中的多普勒频移，可以计算出水流速度。

多普勒频移与水流速度成正比，因此可以通过测量多普勒频移来计算出水流速度。

2. 测量流量
超声波明渠流量计通过测量水流速度和渠道的横截面积来计算
流量。

流量等于水流速度乘以渠道横截面积。

因此，只要测量出水流速度和渠道横截面积，就可以计算出流量。

3. 标定
超声波明渠流量计需要进行标定才能准确测量流量。

标定可以通过将已知流量通过流量计进行测量，并记录测量值来完成。

然后可以通过比较测量值和已知流量的比值来计算出流量计的准确度，从而进行标定。

4. 解决不准确问题
如果超声波明渠流量计测量值不准确，可以通过调整参数来解决。

例如，可以调整流量计的灵敏度、流量计的测量范围等参数。

此外，可以利用流量计的密码进入菜单，进行更加精细的调整和设置。

总之，超声波明渠流量计是一种高效、准确、非接触式的流量计
量装置。

图二、量水堰槽把流量转成液位
常用的量水堰槽有，直角三角堰、矩形堰和巴歇尔槽（图三）。
图三、常用的量水堰槽
使用YX-SFM-A超声波明渠流量计，安装时必须知道配用量水堰槽的水位-流量对应关系。
量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。本说明书摘抄了一部分（第十一章、量水堰槽）。
仪表把瞬时流量按时间累加，得出累计流量。累计流量共8位数字。当累计满8位时，自动回零，重新累计。仪表显示累计流量的低6位数，按“C2”可以显示全8位数。
仪表的输出有，4～20mA电流模拟量；继电器的开关量；RS-232的数字信号；外接打Байду номын сангаас机用的接口。
图五、仪表的工作原理
三、技术指标
1.流量量程：10升/秒～10米３/秒(由配用量水堰槽的规格决定)
安装仪表时，通过按键已向仪表的存储器内设置了探头（法兰盘位置）到“水位=0”的距离“L”。仪表从内存读取参数“L”，用L减去D，求出液位H。
图四、超声波测液位的原理
3、仪表的工作原理（图五）
仪表控制探头发射和接收超声波。按图五的过程转为液位（单位：米）。通过查水位-流量表，把液位转成流量（单位：升/秒）。
注意：设置参数时不要随意误拨“2”和“3”号开关。“2”号开关拨向“on”位置时用于清时间(后面设置时间内进一步介绍)，“3”号开关拨向“on”位置用于清累计流量。
设置参数，按键操作约定为，按键，抬键为一次输入。按下键扭，不抬起，仪器并不输入数据。
仪表参数设置可以直观理解为填写一张数据表格。数据表格见下一页。设置数据表格时应参照液晶显示器的提示进行。当参数开关“4”拨向“on”的位置时，首先进入数表“h”栏，按“F”键，可使数表设置进到后一栏位置，同时存储本栏的内容。按“E”键，可使数表设置进到前一栏位置，相当于数表上翻一栏，同时存储原来栏的内容。数表上翻到“日历”位置，再按“E”键则进到“H＝150h”栏，数表在“H＝150h”栏时，按“F”键，数表下翻到“日历”位置。即可理解为，数表首尾是连接在一起的。

超声波明渠专用流量计安全操作及保养规程一、引言超声波明渠专用流量计是一种常用于水利工程等领域的流量测量仪器。

为了确保使用过程中的安全性和有效性，特制定本安全操作及保养规程，以帮助操作人员正确使用和保养超声波明渠专用流量计。

二、安全操作指南1.请确保在操作超声波明渠专用流量计前，已经充分了解和熟悉使用说明书和操作手册，并拥有相关的技术知识和操作经验。

2.在使用超声波明渠专用流量计之前，务必将其放置在平稳的地面上，并确保设备稳定。

3.在操作流量计时，应穿戴符合安全要求的工作装备，如防护手套和护目镜等。

4.严禁在流量计运行期间进行拆卸、安装或者维修，以免发生意外事故。

如需进行维修或更换零部件，请联系专业人员进行操作。

5.使用过程中，请勿将超声波明渠专用流量计暴露在极端的温度、湿度或者腐蚀性气体环境中。

6.在使用过程中，请勿将流量计接触到尖锐或硬物体，以免损坏设备。

三、保养规程1.每次使用流量计后，请先关闭电源并拔掉电源插头。

2.使用干净、柔软的布轻轻擦拭流量计外壳，保持其外观清洁。

3.定期检查仪器的各个连接部位是否松动，并进行紧固。

4.定期校准流量计，以确保测量结果的准确性。

具体校准方法和周期可参考产品说明书。

5.严禁将任何液体倒入流量计内部，以免损坏电子元件。

6.如在使用流量计时遇到任何异常情况，如电源异常、测量结果异常等，请及时停止使用，并联系相关技术人员进行维修。

四、注意事项1.在使用流量计时，请注意自身安全，避免身体接触设备的电极或其他接触点。

2.避免将流量计放在湿滑的表面上，以免发生滑落事故。

3.严禁擅自拆解或更换流量计的内部零部件，以免影响其正常运行。

4.在长时间不使用流量计时，请将其存放在干燥、通风的地方。

五、结论遵循以上的超声波明渠专用流量计安全操作及保养规程，可有效降低操纵操作风险，延长设备的使用寿命，保护操作人员的安全。

使用流量计时，请务必遵循以上规程，并定期进行保养和检修。

如遇到任何问题，请及时咨询相关技术人员。

超声波明渠流量计介绍超声波明渠流量计明渠流量计（经济型明渠流量计，一体式明渠流量计）一、超声波明渠流量计概述：是在非满管状敞开渠道测量自由表面自然流的流量仪表。

非满管态流淌的水路称作明渠,测量明渠中水流流量的称作明渠流量计(open channel flowmeter)。

明渠流量计除圆形外,还有U字形、梯形、矩形等多种形状。

二、超声波明渠流量计分类：明渠流量计品种很多，常见的有堰式明渠流量计与槽式明渠流量计两大类。

三、超声波明渠流量计应用范围明渠流量计应用场所有城市供水引水渠;火电厂引水与排水渠、污水治理流入与排放渠;工矿企业水排放与水利工程与农业灌溉用渠道。

四、超声波明渠流量计特点：1、可测量非满管（圆管、蛋形管或者其它异形管）流量2、可测量渠道（圆形渠、矩形渠或者其它异形渠）流量3、可测量天然的河、溪流量4、可测量污水排放渠道或者管道（下水道）流量5、可测量正向与反向流速与流量6、可提供瞬时流量值与累计流量值7、输出信号：RS-485、Modbus、4-20Ma电流信号与多路开关量8、传感器可在恶劣的现场与污水水质下长期工作9、可选配短信或者GPRS无线模块实现远程遥测 10、传感器外壳为聚碳酸酯，防护等级IP68 11、内置自动温度补偿 12、盲区可调节，屏蔽探头邻近干扰信号在许多非满水、大流量（或者小流量），自然流淌的自由水面状态下测量流体的流量，谓之明渠流量检测。

由于明渠流量较大或者较小，流体中往往会有一定的腐蚀性或者夹带一些杂质，使用通常的管道流量计检测流量是很困难的。

比如工业企业排水、医院废水、农业灌溉用水、城市地下水道排水等领域中，明渠流量检测特别是超声波非接触式明渠流量仪为首选的流量检测仪器。

超声波明渠流量仪与相应的配用，利用超声波在空气中的传播规律来测量液位高度，并不断把液位信息传输给主机，主机通过运算系统，自动测出瞬时流量与累计流量并存储。

本仪器使用国际先进技术与流体不接触即可完成流量检测，并具有完善的液位测量功能，操纵功能，数据传输功能与人机交流功能。

超声波明渠流量计每月检查维护的内容
1超声波明渠流量计维护
超声波明渠流量计是一种仪器仪表，它用于测量渠道流量，因此它还是建立渠道管理体系不可缺少的一部分。

它在使用中应该做到精确、及时、节能、全面，因此，每月的维护是必不可少的工作。

2具体内容
1.手动清洗传感器：定期用软布和中性清洁剂清洁传感器表面，及时清除积累在传感器表面的沉积物和尘埃，减少传感器的磨损；
2.检查仪器仪表连接电缆的紧固和质量：确认电缆的质量，检查电缆线是否紧固；
3.测试仪器仪表的检测精度：在不同水深情况下，测量流量值，与计算出的参照值（控制室测量值）比较，确认仪器仪表的准确性；
4.检查电源板上的灯：检查设备运行状况下的LED灯亮度和波形，确认设备没有损耗；
5.备份设备传输数据：检查设备文件数据存储情况，把有效数据存储和备份，以备日后查询；
6.保护传感器免受损害：保护传感器免受植物，冰块，坚硬物等损害，以减少传感器的运行损耗；
7.定期报告检查结果：维护完毕后记录并分析测量结果，定期报告给相关部门，便于及时调整仪器仪表的运作状态。

3正确维护有助于节能
维护超声波明渠流量计不仅可以检测仪器仪表的工作状态，而且可以延长明渠流量计的使用寿命，进而节约能源消耗。

此外，通过完善的维护工作，还可以保证渠道的正常运作和安全运行，确保管理层系统的准确度。

4总结
维护是任何一种仪器仪表必备的工作，超声波明渠流量计也不例外。

良好的维护工作能够保证其长期准确性，并节省能源消耗，同时保障渠道的安全运行。

因此，有必要定期维护超声波明渠流量计，以确保系统的正确性和持续稳定性。

超声波明渠流量计MODBUS通讯协议V1.4版MODBUS—RTU方式通讯协议1、硬件采用RS—485，主从式半双工通讯，主机呼叫从机地址，从机应答方式通讯。

2、数据帧10位，1个起始位，8个数据位，1个停止位，无校验。

波特率：1200 2400 4800 9600（默认为9600）3、功能码03H：读寄存器值第1字节ADR：从机地址码（=001~254）第2字节03H：读寄存器值功能码第3、4字节：要读的寄存器开始地址第5、6字节：要读的寄存器数量第7、8字节：从字节1到6的CRC16校验第1字节ADR：从机地址码（=001~254）第2字节03H：返回读功能码第3字节：从4到M（包括4及M）的字节总数第4到M字节：寄存器数据第M+1、M+2字节：从字节1到M的CRC16校验当从机接收错误时，从机回送：第1字节ADR：从机地址码（=001~254）第1字节83H：读寄存器值出错第3字节信息码：见信息码表第4、5字节：从字节1到3的CRC16校验4、功能码06H ：写单个寄存器值第1字节 ADR ：从机地址码（=001~254） 第1字节 86H ： 写寄存器值出错功能码 第3字节 信息码：见信息码表第4、5字节：从字节1到3的CRC16校验5、功能码10H ：连续写多个寄存器值第1字节 ADR ：从机地址码（=001~254） 第1字节 90H ： 写寄存器值出错功能码 第3字节 信息码：见信息码表第4、5字节：从字节1到3的CRC16校验6、寄存器定义表：（注：寄存器地址编码为16进制）备注：E为阶码M 为尾数的小数点部分②测量模式：0 — 测量距离； 1 — 测量物位安全物位：=0，保持； =55，最小值；=AA ，最大值；=A5，设定值 报警1、2、3、4模式：0 — 关闭；1— 地位报警； 2 — 高位报警 单位选择：= 0，mm ；=1，cm ；=2，m算法选择：0—特殊环境一；1—特殊环境二；2—特殊环境三；3—特殊环境四；4—特殊环境五；5—特殊环境六；6—特殊环境七探头类型：0—选择1；1—选择2；2—选择3；3—选择4；4—选择5；5—选择6；6—选择7；7—选择8；8—选择9；响应速度：0—慢速；1—中速；2—快速； 水量清零: 0—否；1—是；流量单位：=0,t/h(吨/小时); =1,l/s(升/秒); =2,t/s(吨/秒); 界面切换：0—否；1—是；电流输出：=0，流量输出；=1液位输出直角三角堰：=0 ,不选用；=1，选用直角三角堰矩形堰：=0 不选用；=1， 0.25米；=2，0.50米；=3，0.75米；=4，1.00米；=5，自定义 梯形堰：=0不选用，=1选用 巴歇尔槽：=0不选用，=1选用 出厂复位: 0—否；1—是； 系统复位: 0—否；1—是；波特率： 0—2400；1—4800；2—9600；3—19200 工作方式：0—自动报告模式；1—查询模式 ③寄存器分区域执行读写操作 第一区域 0010 — 001D 只读 第二区域 0022 — 0033 读写 第三区域 0034 — 004B 读写同一区域内，可单次读（或写）某一参数，也可以批读（或写）本区域内所有参数，不允许跨区域进行读写操作。

3、仪表的显示屏 …………………………………………………………………… 5
三、主要技术指标及技术参数………………………………………………………… 6
四、仪表的工作原理…………………………………………………………………… 7
1、量水堰槽的测流量原理 ………………………………………………………… 7
2、超声波测液位原理 ……………………………………………………………… 7
2仪表的结构和外形尺寸2超声波测液位原理101显示流112查看历史记123数据出现错误的显134电源电压低的显17五安装方11七量水堰槽构造及安装的技术参13八仪表的接线19九使用按键设置仪表的参数2910远程通讯rs232标定输出的420ma标定输入的420ma33十一仪表的标31附录一巴歇尔槽构造尺34附录二巴歇尔槽水位流量公35附录三安装记录36附录四使用gsm38附录五首次安装最简设41附录六modbus通讯协43附录七关键零部件采用记录46附录八配件清46安装示例一在污水井内使用三47安装示例二使用静水井可以提高测量准48首次安装请看附录五首次安装最简设置欢迎访问北京九波声迪科技有限公司网站网站地址
2、仪表的结构和外形尺寸（参见图三、图四）
图四、探头部分的外形尺寸
3、仪表的显示屏（参见图五a）
图五a、仪表的显示屏
三、主要技术指标及技术参数
1. 流量范围：10L/s～10m3/s （由配用的量水堰槽的种类、规格确定）
2. 累计流量：8位十进制数，累满8位后自动回零，重计
3.流量准确度：+5％（1%～3％配用量水堰槽的不确定，再附加上1%～2％的仪表测量误差）
4、电源电压低的显示 ……………………………………………………………… 13
七、量水堰槽构造及安装的技术参考………………………………………………… 13

超声波明渠流量计、多普勒流量计和明渠堰槽的测量方法明渠流量计作为一种监测水实时流量的计量器具，广泛应用于所有城市供水引水渠、火电厂冷却饮水河排水渠、污水治理流入和排放渠、工业企业废水排放以及水利工程和农业灌溉用渠道、生态流量监测等方面，近年来随着各单位对计量工作的越发重视，因此校准明渠流量计成为一个趋势，在JJG 711-1990《明渠堰槽流量计检定规程》中提到，检定明渠流量计需要用到标准水槽，而几乎所有的明渠流量计使用方均无标准水槽不满足规程提到的检定条件，同时也没有其他相关的测量方法可以参照，因此无法确保明渠流量计的量值准确。

现有的明渠流量计主要有三种类型：超声波明渠流量计、多普勒明渠流量计和多声道明渠流量计。

超声波明渠流量计将传感器安装在液位上方，多普勒明渠流量计将传感器安装在渠道底部，多声道明渠流量计将多个传感器安装在槽侧壁，其基本原理均为通过超声波发射与接收的频率对液体流速进行测量，在这三种类型的明渠流量计中，超声波明渠流量计的测量方法最为简单，也最为实用。

超声波明渠明渠流量计由明渠堰槽、流量液位传感器探头、转换仪表构成，在安装好以后，由于使用方需要实时监测流量大小，无法停产，仪器内部参数已经设置好，重新安装可能会导致测量结果有所差异，并且转换仪表与传感器之间的线路已经埋好，重新取出成本很高，所以只能通过在线校准的方法来确保明渠流量计的后续使用情况。

目前我国无相关的明渠流量计在线校准规范，而在线校准的影响因素很多，比如温度、堰槽表面不平整、流速不可控、流动状态不平缓等因素，不确定度评定的结果不能满足按照明渠流量计溯源的标准，即测量结果的不确定度小于或等于被测流量计准确度等级的三分之一。

在经过反复实验和对国家环境部门发布的相关流量标准进行研究后，发现可以通过改进液位高度的测量方法来减小测量结果的不确定度，以此来满足要求。

SB9800-Ⅲ型超声波明渠流量计使用保养说明书感谢您购置本公司的系列产品及系统！本公司出品系列仪器的有限保证声明如下：保证期限：自购置之日起一年。

本公司向您保证从购置之日起在上述指定期限内，本公司的产品硬件、软件无质量缺陷。

如果在保证期内本公司收到有关此类缺陷的通知，并经查实，本公司将负责修理或更换有缺陷的产品。

本公司对以下原因导致的缺陷不予保修：A：使用维护不当；B：非本公司提供的软件；C：未经许可的改装和误用；D：未在本公司规定的产品工作环境中使用。

本公司所有产品提供终身维修效劳。

公司本着持久开展战略，产品的升级及相关操作手册的更新恕不另行通知，见谅！SB9800-Ⅲ型智能明渠流量计一、概述SB9800-Ⅲ型智能明渠流量计是根据特定形状的流道，保证一定液位高度得出流量。

其传感器安装在污水的上方，通过单片机处理，测量出液位高度ha，再根据流量计算法式Q＝Cha n〔C、n为设定参数〕即可得到液体流量。

选用标准巴歇尔槽或无喉道槽作为特定流道，测量精度高，安装便捷，是石油、化工、化纤、轻纺、制药、造纸、电镀等工矿企业的污水排放计量及城市给水厂和污水厂的排放监控以及地质、水文调查等领域必备仪器之一。

二、SB9800-Ⅲ型智能明渠流量计特点1、集超声波技术、计算机技术和水力学技术于一体的独具创新的设计。

2、超声波非接触式测量技术比接触式测量仪表更能适应多种恶劣环境之要求。

3、具备远程通信功能，全面兼容?国家环境监理信息系统?及各地方远程监理系统。

4、假设配备本公司提供的不连续电源，在市电停电的情况下，仪器照常工作时间在72小时以上〔选配〕。

三、主要技术参数1、量程：0.5m3/h ~2800 m3/h2、精度：显示表：0.5级探头：±2％3、显示：双窗口显示，4位和8位LED〔瞬间流量、累积流量〕4、显示内容：日期、时间、瞬时流量、累积流量、液高、流速、七次电源连续时间5、环境温度：传感器：-30℃~60℃显示器：-40℃~65℃6、供电电源：AC220V±10%，50Hz±4％7、通讯方式：RS232、RS485、Modbus〔选配〕8、输出信号：4~20mA9、防护等级：IP65、IP6710、传输距离：200米11、仪器尺寸：显示器〔横式〕80×160×70mm12、开孔尺寸：76×153mmYW-3型超声波液位传感器一、用途及原理YW-3型超声波液位传感器〔探头〕是原超声波明渠流量计上的一个部件。
