超声波明渠污水流量计土建施工图(新版)

附件天津市污染源排放口规范化技术要求1 范围适用于本市现有排污单位排放口（点、源）的规范化整治和新建、扩建及改建项目排放口的规范化建设。

2 引用标准以下标准和规范所含条文，在本要求中被引用即构成本要求的条文，与本要求同效。

GB15562.1—1995 GB15562.2—1995 环境保护图形标志GB8978—1996 污水综合排放标准GB16297—1996 大气污染物综合排放标准GB／T16157—1996 固定污染源排气中颗粒物测定与气态污染物采样方法GB12349—90 工业企业厂界噪声测量方法HJ/T96-2003 pH水质自动分析仪技术要求HJ/T15-1996 超声波明渠污水流量计JJG711-90 明渠堰槽流量计CJ／T3008．1～5—93 城市排水流量堰槽测量标准HJ/T191-2005 紫外（UV）吸收水质自动在线监测仪技术要求HJ/T76-2001 固定污染源排放烟气连续监测系统技术要求及检测方法HJ/T75-2001 火电厂烟气排放连续监测技术规范HBC6-2001 环境保护产品认定技术要求化学需氧量（CODc r）水质在线自动监测仪GB5085.3-1996 危险废物鉴别标准浸出毒性鉴别GB18597-2001 危险废物贮存污染控制标准当上述标准和规范被修订时，应使用其最新版本3 定义3.1 排放口规范化对污染源排放口排放的污染物种类、数量、浓度（噪声强度）及排放方式进行规范化管理，使其达到便于采集样品、便于自动监控、便于日常监督检查的目的。

4 排放口规范化的原则4.1 一切排污单位都要进行排放口规范化整治或建设工作。

符合下列条件之一的排污单位，必须对排放口进行规范化整治或规范化建设，并安装流量计测量流量，同时做好在线监测的基础工作：4.1.1 国家环保总局确定的国控重点污染源；4.1.2 经市人民政府批准的排放大气污染物的重点单位（含20吨/小时以上的燃煤锅炉企业）；4.1.3 城市（镇）污水处理厂，工业园区（包括工业集中地）的污水处理厂；4.1.4 日平均排放废水100吨或化学需氧量30公斤以上的工业污染源。

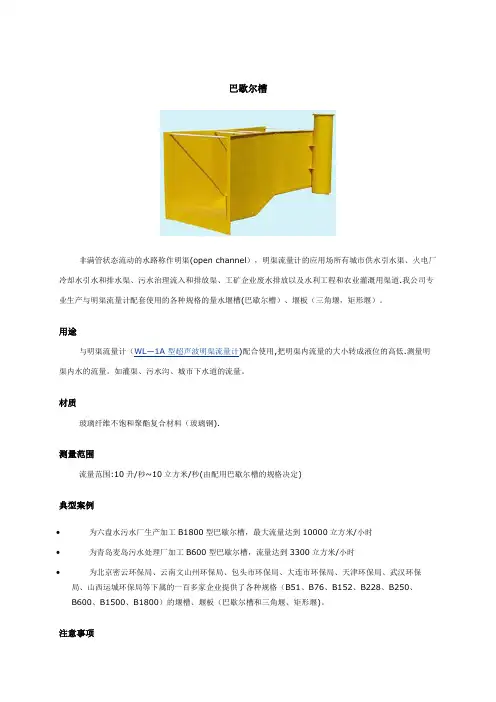

巴歇尔槽非满管状态流动的水路称作明渠(open channel），明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道.我公司专业生产与明渠流量计配套使用的各种规格的量水堰槽(巴歇尔槽）、堰板（三角堰，矩形堰）。

用途与明渠流量计（WL—1A 型超声波明渠流量计)配合使用,把明渠内流量的大小转成液位的高低.测量明渠内水的流量。

如灌渠、污水沟、城市下水道的流量。

材质玻璃纤维不饱和聚酯复合材料（玻璃钢).测量范围流量范围:10升/秒~10立方米/秒(由配用巴歇尔槽的规格决定)典型案例•为六盘水污水厂生产加工B1800型巴歇尔槽，最大流量达到10000立方米/小时•为青岛麦岛污水处理厂加工B600型巴歇尔槽，流量达到3300立方米/小时•为北京密云环保局、云南文山州环保局、包头市环保局、大连市环保局、天津环保局、武汉环保局、山西运城环保局等下属的一百多家企业提供了各种规格（B51、B76、B152、B228、B250、B600、B1500、B1800）的堰槽、堰板（巴歇尔槽和三角堰、矩形堰)。

注意事项•巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。

•巴歇尔槽通水后,水的流态要自由流。

巴歇尔槽的淹没度要小于规定的临界淹没度。

•巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。

即没有左右偏流，也没有渠道坡降形成的冲力.（参见下图）•巴歇尔槽安装在渠道上要牢固。

与渠道侧壁、渠底连结要紧密，不能漏水。

使水流全部流经巴歇尔槽的计量部位。

巴歇尔槽的计量部位是槽内喉道段.巴歇尔槽构造图类别序号喉道段收缩段扩散段墙高b L N B1 L1 La B2 L2 K D小型10。

0250。

0760.029 0.167 0.3560。

2370.0930。

2030。

0190.23 20。

0510.1140。

0430.2140。

附件天津市污染源排放口规范化技术要求1 范围适用于本市现有排污单位排放口（点、源）的规范化整治和新建、扩建及改建项目排放口的规范化建设。

2 引用标准以下标准和规范所含条文，在本要求中被引用即构成本要求的条文，与本要求同效。

GB15562.1—1995 GB15562.2—1995 环境保护图形标志GB8978—1996 污水综合排放标准GB16297—1996 大气污染物综合排放标准GB／T16157—1996 固定污染源排气中颗粒物测定与气态污染物采样方法GB12349—90 工业企业厂界噪声测量方法HJ/T96-2003 pH水质自动分析仪技术要求HJ/T15-1996 超声波明渠污水流量计JJG711-90 明渠堰槽流量计CJ／T3008．1～5—93 城市排水流量堰槽测量标准HJ/T191-2005 紫外（UV）吸收水质自动在线监测仪技术要求HJ/T76-2001 固定污染源排放烟气连续监测系统技术要求及检测方法HJ/T75-2001 火电厂烟气排放连续监测技术规范HBC6-2001 环境保护产品认定技术要求化学需氧量（CODc r）水质在线自动监测仪GB5085.3-1996 危险废物鉴别标准浸出毒性鉴别GB18597-2001 危险废物贮存污染控制标准当上述标准和规范被修订时，应使用其最新版本3 定义3.1 排放口规范化对污染源排放口排放的污染物种类、数量、浓度（噪声强度）及排放方式进行规范化管理，使其达到便于采集样品、便于自动监控、便于日常监督检查的目的。

4 排放口规范化的原则4.1 一切排污单位都要进行排放口规范化整治或建设工作。

符合下列条件之一的排污单位，必须对排放口进行规范化整治或规范化建设，并安装流量计测量流量，同时做好在线监测的基础工作：4.1.1 国家环保总局确定的国控重点污染源；4.1.2 经市人民政府批准的排放大气污染物的重点单位（含20吨/小时以上的燃煤锅炉企业）；4.1.3 城市（镇）污水处理厂，工业园区（包括工业集中地）的污水处理厂；4.1.4 日平均排放废水100吨或化学需氧量30公斤以上的工业污染源。

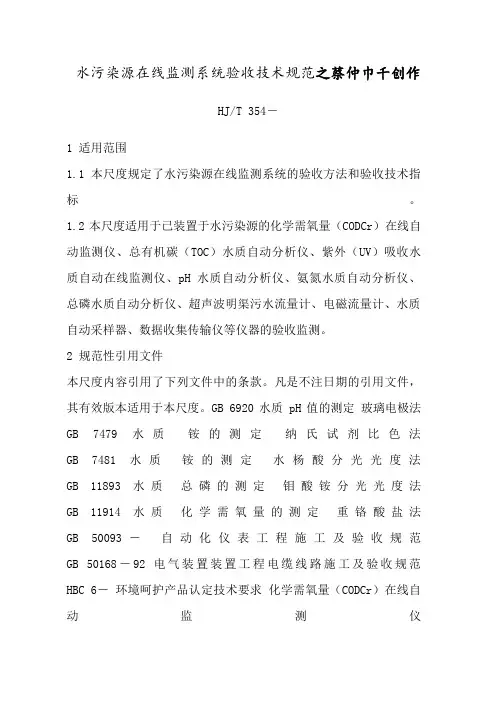

水污染源在线监测系统验收技术规范之蔡仲巾千创作HJ/T 354－1 适用范围1.1本尺度规定了水污染源在线监测系统的验收方法和验收技术指标。

1.2本尺度适用于已装置于水污染源的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据收集传输仪等仪器的验收监测。

2 规范性引用文件本尺度内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本尺度。

GB 6920水质 pH值的测定玻璃电极法GB 7479水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水杨酸分光光度法GB 11893水质总磷的测定钼酸铵分光光度法GB 11914水质化学需氧量的测定重铬酸盐法GB 50093－自动化仪表工程施工及验收规范GB 50168－92 电气装置装置工程电缆线路施工及验收规范HBC 6－环境呵护产品认定技术要求化学需氧量（CODCr）在线自动监测仪HJ/T 15－1996超声波明渠污水流量计HJ/T 70高氯废水化学需氧量的测定氯气校正法HJ/T 96－pH水质自动分析仪技术要求HJ/T 101－氨氮水质自动分析仪技术要求HJ/T 103－总磷水质自动分析仪技术要求HJ/T 104－总有机碳（TOC）水质自动分析仪技术要求HJ/T 191－紫外（UV）吸收水质自动在线监测仪技术要求HJ/T 212－污染源在线自动监控（监测）系统数据传输尺度JB/T 9248－1999电磁流量计ZBY 120工业自动化仪表工作条件温度、湿度和大气压力3 术语和定义下列术语和定义适用于本尺度。

3.1水污染源在线监测仪器指在污染源现场装置的用于监控、监测污染物排放的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据收集传输仪等仪器、仪表。

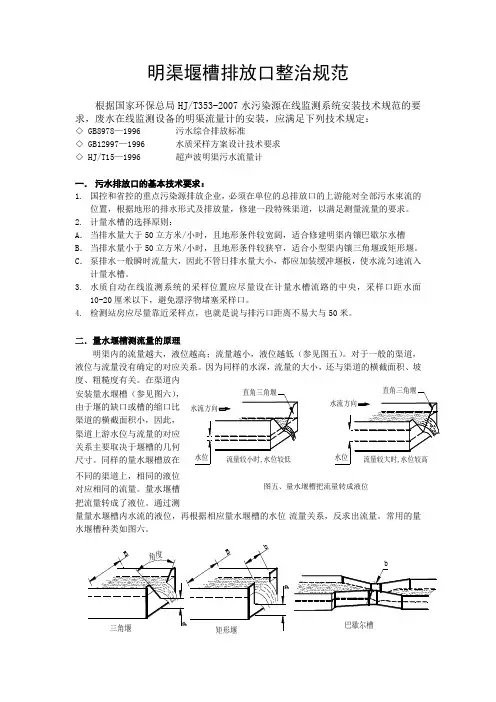

明渠堰槽排放口整治规范根据国家环保总局HJ/T353-2007水污染源在线监测系统安装技术规范的要求，废水在线监测设备的明渠流量计的安装，应满足下列技术规定：◇ GB8978—1996 污水综合排放标准◇ GB12997—1996 水质采样方案设计技术要求 ◇ HJ/T15—1996 超声波明渠污水流量计 一． 污水排放口的基本技术要求：1. 国控和省控的重点污染源排放企业，必须在单位的总排放口的上游能对全部污水束流的位置，根据地形的排水形式及排放量，修建一段特殊渠道，以满足测量流量的要求。

2. 计量水槽的选择原则：A ． 当排水量大于50立方米/小时，且地形条件较宽阔，适合修建明渠内镶巴歇尔水槽B ． 当排水量小于50立方米/小时，且地形条件较狭窄，适合小型渠内镶三角堰或矩形堰。

C ． 泵排水一般瞬时流量大，因此不管日排水量大小，都应加装缓冲堰板，使水流匀速流入计量水槽。

3. 水质自动在线监测系统的采样位置应尽量设在计量水槽流路的中央，采样口距水面10-20厘米以下，避免漂浮物堵塞采样口。

4. 检测站房应尽量靠近采样点，也就是说与排污口距离不易大与50米。

二．量水堰槽测流量的原理明渠内的流量越大，液位越高；流量越小，液位越低（参见图五）。

对于一般的渠道，液位与流量没有确定的对应关系。

因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。

在渠道内安装量水堰槽（参见图六），由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。

同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。

量水堰槽把流量转成了液位。

通过测量量水堰槽内水流的液位，再根据相应量水堰槽的水位-流量关系，反求出流量。

常用的量水堰槽种类如图六。

图五、量水堰槽把流量转成液位常用的量水堰种类量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。

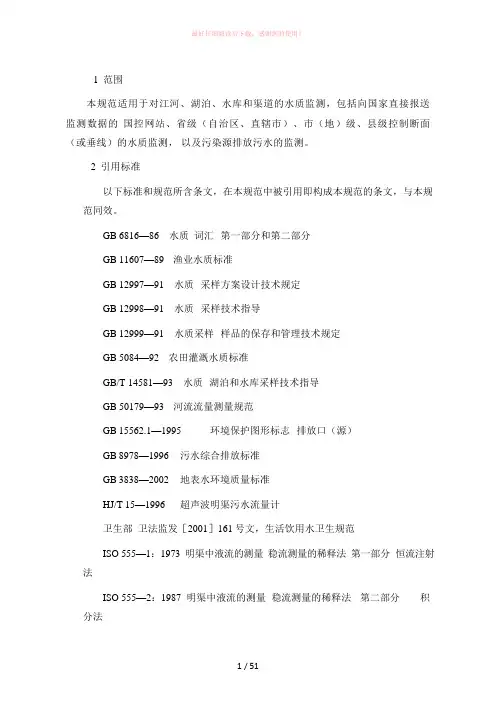

1 范围本规范适用于对江河、湖泊、水库和渠道的水质监测，包括向国家直接报送监测数据的国控网站、省级（自治区、直辖市）、市（地）级、县级控制断面（或垂线）的水质监测，以及污染源排放污水的监测。

2 引用标准以下标准和规范所含条文，在本规范中被引用即构成本规范的条文，与本规范同效。

GB 6816—86 水质词汇第一部分和第二部分GB 11607—89 渔业水质标准GB 12997—91 水质采样方案设计技术规定GB 12998—91 水质采样技术指导GB 12999—91 水质采样样品的保存和管理技术规定GB 5084—92 农田灌溉水质标准GB/T 14581—93 水质湖泊和水库采样技术指导GB 50179—93 河流流量测量规范GB 15562.1—1995 环境保护图形标志排放口（源）GB 8978—1996 污水综合排放标准GB 3838—2002 地表水环境质量标准HJ/T 15—1996 超声波明渠污水流量计卫生部卫法监发［2001］161 号文，生活饮用水卫生规范ISO 555—1：1973 明渠中液流的测量稳流测量的稀释法第一部分恒流注射法ISO 555—2：1987 明渠中液流的测量稳流测量的稀释法第二部分积分法ISO 555—3：1987 明渠中液流的测量稳流测量的稀释法第三部分恒流积分法和放射示踪剂积分法ISO 748：1979 明渠中液流的测量速度面积法ISO 1070：1973 明渠中液流的测量斜速面积法当上述标准和规范被修订时，应使用其最新版本。

3 定义3.1 潮汐河流指受潮汐影响的入海河流。

3.2 水质监测指为了掌握水环境质量状况和水系中污染物的动态变化，对水的各种特性指标取样、测定，并进行记录或发出讯号的程序化过程。

3.3 流域指江河湖库及其汇水来源各支流、干流和集水区域总称。

3.4 流域监测指全流域水质及向流域中排污的污染源监测。

3.5 水污染事故一般指污染物排入水体，给工、农业生产、人们的生活以及环境带来紧急危害的事故。

超声波明渠流量计为非接触式仪表，其利用声波反射原理来检测量水堰槽内的液位，通过换算来获取流经堰槽的水流量。

仪表由超声波探头及主机构成，二者均为全塑料密封结构。

1、超声波明渠流量计的原理超声波明渠流量计是一种容积式流量计仪表，当气体通过流量计时，在入口和出口间产生的压差，作用在高精密同步齿轮联结在一起的一对罗茨轮上，从而驱动罗茨轮旋转，超声波明渠流量计在这期间，罗茨轮与壳体内壁和压盖之间形成的密闭空间——计量腔周期地充气和排气，罗茨轮的转数与通过流量计的气体体积量成正比。

超声波明渠流量计的旋转经磁耦合器传递给机械计数器（或输出流量脉冲信号），从而累积流经计量腔的体积量实现计量的目的。

2、超声波明渠流量计用途广泛应用于工业、环保等行业，精确检测明渠流量。

3、超声波明渠流量计优点测量明渠中水流流量的仪表称作明渠流量计。

明渠流量计应用场所有城市水饮水渠、火电厂冷却引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。

工业和公用事业常用测量污水的明渠流量仪表按测量原理大体分为堰法和测流槽两种。

明渠流量计具有同介质非接触测量，节省场地，工作可靠，量程比宽等优点，既可用于污水排放的测量，又适用于农田水利灌溉的用水计量以及旧城区的排放水改造工程。

堰式流量计的特点：结构简单，安装方便，测量精度和可靠性好；但因水头压损较大，需要下游较畅通。

测流槽式流量计的常用测流槽有多种形式。

最常用的安装在矩形明渠的巴歇尔槽。

巴歇尔槽流量计的特点：几乎不受管壁粗糙度等条件变化的影响测量值的长期变化小；巴歇尔槽的水头损失在非满管流仪表中属于较小的，并且几乎不必担忧固体物的沉淀和堆积。

可以根据用户实际工作情况酌情选用巴歇尔槽流量计或者堰式流量计。

随着物联网相关技术的逐渐成熟，智能硬件以及自动化技术的应用必将会越来越广泛，我们将积极推广自动化技术在水处理水资源水环境、智能制造、智慧交通、智慧城市、智慧楼宇等行业的应用。

超声波明渠流量计液位比对方法
超声波明渠流量计是一种测量水流量的设备，但是由于不同厂家生产的超声波明渠流量计可能存在测量误差，因此需要进行液位比对。

下面介绍一种超声波明渠流量计液位比对方法。

1.准备工作
选取一个比较平静的水面，且水质清澈的河段或水库作为比对点，准备好一台超声波明渠流量计和一个测深仪。

2.比对步骤
（1）首先进行超声波明渠流量计的测量，记录下水深和流量数据。

（2）然后用测深仪来测量实际的水深，并记录下来。

（3）将测量到的水深与超声波明渠流量计的测量结果进行比对，计算两者之间的误差。

（4）如果误差较大，可以根据测量结果进行调整，再次进行液位比对，直至两者之间的误差较小。

3.注意事项
在进行液位比对时，需要注意以下几点：
（1）选取一个平静的水面，避免水流过大或过小造成误差。

（2）在进行超声波明渠流量计测量时，需要保持设备的垂直状态，避免测量误差。

（3）在测量过程中，需要注意保持测量设备和测量水面之间的距离，避免距离变化造成误差。

（4）在比对过程中，需要多次测量，取平均值，以提高比对的准确性。

九波超声波明渠流量计说明书
九波超声波明渠流量计是一种基于超声波技术实现流量测量的仪器。

该流量计主要适用于各种明渠、河流、渠道等场合中的流量测量，具有非
接触式、高精度、无污染、维护简单等优点。

使用说明：
1.安装：将流量计安装于待测流体体积可占用的极限位置，将传感器
固定并调整水平；
2.设置：流量计具有多个参数需要设置，如流量计口径、渠道形状、
流量计传感器冷却方式等等，用户应根据具体情况进行相应设置；
3.连接：将流量计与数据采集仪器等设备连接，确保数据传输顺畅；
4.启动：按照说明书中的流程进行启动，保持传感器与流体保持稳定
状态；
5.测量：当流体通过传感器时，超声波将被反射并被接收器接受；流
量计通过算法计算流量数据并显示在屏幕上。

注意事项：
1.在使用过程中应注意防水、防潮、防尘；
2.在测量中应避免产生大幅度波动或冲击，以免影响测量的准确性；
3.测量结束后应及时清洗传感器等部位，保持设备清洁。

以上是九波超声波明渠流量计的使用说明书，希望能对用户有所帮助。

在使用过程中，如有任何疑问或问题，请及时联系供应商或厂家获取技术
支持。

一、巴歇尔槽基础知识
巴歇尔槽构造尺寸图
一、巴歇尔槽基础知识
5、巴歇尔槽体对应尺寸（表1）——单位：m
一、巴歇尔槽基础知识
6、巴歇尔槽体计量原理及公式
基本规律：明渠内的流量越大，液位越高;流量越小，液位越 低。渠道上游水位与流量的对应关系主要取决于堰槽的几何尺 寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同 的流量。量水堰槽把流量转成了液位，通过测量量水堰槽内水 流的液位，再根据相应量水堰槽的水位---流量关系，反求出 流量。
qcha1q为流量单位为ls2c和n为常数通过巴歇尔槽的选型查询对应的系数3ha为水深液位单位m6巴歇尔槽体计量原理及公式一巴歇尔槽基础知识巴歇尔槽水位流量表2一巴歇尔槽基础知识巴歇尔槽对应b值c值与n值长宽高与最大流量表31城市排水流量堰槽测量标准巴歇尔量水槽cjt3008319932环境保护产品技术要求超声波明渠污水流量计hjt1520073明渠堰槽流量计试行jjg7111990二巴歇尔槽技术标准国家标准
目录
1
巴歇尔槽基础知识
2
巴歇尔槽技术标准
3
巴歇尔槽流量检查方法
4
巴歇尔槽例题计算
一、巴歇尔槽基础知识
1、历史介绍
巴歇尔槽又称巴氏槽:是明渠流量测量的辅助设备。原 型是文丘里水槽，后者的实验是VM.Cone于1915年在美国的 科罗拉多洲开始进行的。
1922年F.L.Parshall对此进行了根本性的变革，制作了 现在通用的巴歇尔槽。以后又多次重复了水力学实验，制成 了尺寸为1英寸到50英寸的各种量水槽，成为当前使用广泛 的量水槽。
2、环境保护产品技术要求 超声波明渠污水流量计》 （HJ/T 15-2007）
3、《明渠准
1、设备选型

时差法超声波明渠流量计注意事项
时差法超声波明渠流量计是一种常用于测量河流、渠道等开放
水体流量的设备。

在使用时，需要注意以下几个方面：
1. 安装位置选择，时差法超声波明渠流量计的准确性和稳定性
受到安装位置的影响，因此在安装时需要选择一个水流稳定、无明
显涡流和波动的位置，以确保测量的准确性。

2. 渠道准备，在安装时需要确保测量的渠道或河流的几何形状
和底部材质符合仪器的要求，以保证超声波的传播和反射符合设计
要求。

3. 温度和压力补偿，时差法超声波明渠流量计在测量时需要考
虑水温和压力对声速的影响，因此需要进行相应的温度和压力补偿，以确保测量的准确性。

4. 环境影响，周围环境的噪声和干扰会影响超声波的传播和接收，因此需要在安装时考虑周围环境的影响，并采取相应的措施进
行干扰抑制。

5. 定期校准和维护，时差法超声波明渠流量计作为精密仪器，需要定期进行校准和维护，以确保测量的准确性和稳定性。

综上所述，使用时差法超声波明渠流量计需要注意安装位置选择、渠道准备、温度和压力补偿、环境影响和定期校准和维护等方面，以确保测量的准确性和可靠性。

超声波明渠流量计基本原理
超声波明渠流量计是一种非接触式的流量计量装置，它利用超声波的多普勒效应来测量水流速度和流量。

以下是超声波明渠流量计的基本原理：
1. 测量水流速度
超声波明渠流量计采用多普勒超声波技术，通过向水流发射超声波，并测量回波中的多普勒频移，可以计算出水流速度。

多普勒频移与水流速度成正比，因此可以通过测量多普勒频移来计算出水流速度。

2. 测量流量
超声波明渠流量计通过测量水流速度和渠道的横截面积来计算
流量。

流量等于水流速度乘以渠道横截面积。

因此，只要测量出水流速度和渠道横截面积，就可以计算出流量。

3. 标定
超声波明渠流量计需要进行标定才能准确测量流量。

标定可以通过将已知流量通过流量计进行测量，并记录测量值来完成。

然后可以通过比较测量值和已知流量的比值来计算出流量计的准确度，从而进行标定。

4. 解决不准确问题
如果超声波明渠流量计测量值不准确，可以通过调整参数来解决。

例如，可以调整流量计的灵敏度、流量计的测量范围等参数。

此外，可以利用流量计的密码进入菜单，进行更加精细的调整和设置。

总之，超声波明渠流量计是一种高效、准确、非接触式的流量计
量装置。

水污染源在线监测系统验收技术规范之阿布丰王创作HJ/T 354－20071 适用范围1.1本标准规定了水污染源在线监测系统的验收方法和验收技术指标.1.2本标准适用于已装置于水污染源的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据收集传输仪等仪器的验收监测.2 规范性引用文件本标准内容引用了下列文件中的条款.凡是不注日期的引用文件,其有效版本适用于本标准.GB 6920水质 pH值的测定玻璃电极法GB 7479水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水杨酸分光光度法GB 11893水质总磷的测定钼酸铵分光光度法GB 11914水质化学需氧量的测定重铬酸盐法GB 50093－2002 自动化仪表工程施工及验收规范GB 50168－92 电气装置装置工程电缆线路施工及验收规范HBC 6－2001 环境呵护产物认定技术要求化学需氧量（CODCr）在线自动监测仪HJ/T 15－1996超声波明渠污水流量计HJ/T 70高氯废水化学需氧量的测定氯气校正法HJ/T 96－2003pH水质自动分析仪技术要求HJ/T 101－2003氨氮水质自动分析仪技术要求HJ/T 103－2003总磷水质自动分析仪技术要求HJ/T 104－2003总有机碳（TOC）水质自动分析仪技术要求HJ/T 191－2005紫外（UV）吸收水质自动在线监测仪技术要求HJ/T 212－2005污染源在线自动监控（监测）系统数据传输标准JB/T 9248－1999电磁流量计ZBY 120工业自动化仪表工作条件温度、湿度和年夜气压力3 术语和界说下列术语和界说适用于本标准.3.1水污染源在线监测仪器指在污染源现场装置的用于监控、监测污染物排放的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据收集传输仪等仪器、仪表.3.2水污染源在线监测系统本标准所称的水污染源在线监测系统由水污染源在线监测站房和水污染源在线监测仪器组成.3.3超声波明渠污水流量计用于丈量明渠出流及不布满管道的各类污水流量的设备,采纳超声波发射波和反射波的时间差丈量标准化计量堰（槽）内的水位,通过变送器用ISO流量标准计算法换算成流量.3.4电磁流量计利用法拉第电磁感应定律制成的一种丈量导电液体体积流量的仪表.3.5水质自动采样器一种污水取样装置,具有智能控制器、采样泵、采样瓶和分样转臂,可以设定法式依照时间、流量或外部触发命令收集独自或混合样品.3.6数据收集传输仪收集各种类型监控仪器仪表的数据、完成数据存储及与上位机数据通讯传输功能的工控机、嵌入式计算机、嵌入式可编程自动控制器（PAC）或可编程控制器等.3.7平均无故障连续运行时间指自动分析仪在检验期间的总运行时间（h）与发生故障次数（次）的比值,单元为：h/次.3.8零点漂移采纳零点校正液为试样连续测试,水污染源在线监测仪器的指示值在一按时间内变动的幅度.3.9量程漂移采纳量程校正液为试样连续测试,相对水污染源在线监测仪器的测定量程,仪器指示值在一按时间内变动的幅度.3.10pH 标准液用基准试剂配制的pH标准溶液,有如下3种：邻苯二甲酸氢盐pH 标准液（pH=4.008,25℃）.中性磷酸盐pH 标准液（pH=6.865,25℃）.四硼酸钠pH 标准液（pH=9.180,25℃）.4 水污染源在线监测系统的验收4.1 验收条件 4.1.1 水污染源在线监测系统已进行了调试与试运行,并提供调试与试运行陈说.4.1.2 化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪和总磷水质自动分析仪等水污染源在线监测仪器进行了零点漂移、量程漂移、重现性检测,满足表 1 中的性能要求并提供检测陈说.4.1.3 如果使用总有机碳（TOC）水质自动分析仪或紫外（UV）吸收水质自动在线监测仪,应完成总有机碳（TOC）水质自动分析仪或紫外（UV）吸收水质自动在线监测仪与CODCr 转换系数的校准,提供校准陈说.4.1.4 提供水污染源在线监测系统的选型、工程设计、施工、装置调试及性能等相关技术资料.4.1.5 水污染源在线监测系统所采纳基础通信网络和基础通信协议应符合HJ/T 212－2005 的相关要求,对通信规范的各项内容作出响应,并提供相关的自检陈说.4.1.6 数据收集传输仪已稳定运行一个月,向上位机发送数据准确、及时.表1 水污染源在线监测仪器零点漂移、量程漂移、重复性和平均无故障连续运行时间性能指标4.2 监测站房的验收 4.2.1 监测站房应做到专室专用.站房应密闭,装置空调,保证室内清洁,环境温度、相对湿度和年夜气压等应符合ZBY 120-83 的要求.4.2.2 监测用房内应有合格的给、排水设施,应使用自来水清洗仪器及有关装置.4.2.3 监测用房应有完善、规范的接地装置和避雷办法,防盗和防止人为破坏的设施.4.2.4 各种电缆和管路应加呵护管铺于地下或空中架设,空中架设电缆应附着在牢固的桥架上,并在电缆和管路以及两端作上明显标识.电缆线路的验收还应按GB 50168-92 执行.4.2.5 水污染源在线监测仪器可选择落地装置或壁挂式装置,并有需要的防震办法,保证设备装置牢固稳定.在仪器周围应留有足够的空间,以方便仪器的维护.此处未提及的要求参照仪器相应说明书内容,水污染源在线监测仪器的装置还应满足GB 50093-2002 的相关要求.4.3 水污染源在线监测仪器的验收 4.3.1 验收期间不允许对水污染源在线监测仪器进行零点和量程校准、维护、检修和调节.4.3.2 依据本标准第 5 章“水污染源在线监测仪器验收方法”的要求,对水污染源在线监测仪器的进行验收监测.所有的水污染源在线监测仪器均应进行验收监测.4.3.3 对化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪和总磷水质自动分析仪进行实际废水比对试验,应满足本标准第 5 章“水污染源在线监测仪器验收方法”的要求.4.3.4 对化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH 水质自动分析仪、氨氮水质自动分析仪和总磷水质自动分析仪进行质控样考核,应满足本标准第 5 章分“水污染源在线监测仪器验收方法”的要求.4.3.5 超声波明渠污水流量计的性能指标满足HJ/T 15-1996 中的相关要求.4.3.6 自动采样器性能满足本标准 5.8条的要求.4.3.7 数据收集传输仪的验收满足本标准5.9条的相关要求.4.4 联网验收4.4.1 通信稳定性数据收集传输仪和上位机之间的通信稳定,不呈现经常性的通信连接中断、报文丧失、报文不完整等通信问题.数据收集传输仪在线率为90％以上,正常情况下,失落线后,应在5分钟之内重新上线.单台现场机（数据收集传输仪）每日失落线次数在5次以内.数据传输稳定,报文传输稳定性在99％以上,当呈现报文毛病或丧失时,启动纠错逻辑,要求数据收集传输仪重新发送报文.4.4.2 数据传输平安性为了保证监测数据在公共数据网上传输的平安性,所采纳的数据收集传输仪,在需要时可以依照HJ/T 212－2005 中规定的加密方法进行加密处置传输,保证数据传输的平安性.一端请求连接另一端应进行身份验证.4.4.3 通信协议正确性采纳的通信协议应完全符合HJ/T 212－2005 的相关要求.4.4.4数据传输正确性系统稳定运行一个月后,任取其中很多于连续7 天的数据进行检查,要求上位机接收的数据和数据收集传输仪收集和存储的数据完全一致；同时检查水污染源在线监测仪器显示的测定值、数据收集传输仪所收集并存储的数据和上位机接收的数据,这三个环节的实时数据应坚持一致.4.4.5 联网稳定性在连续一个月内,系统能稳定运行,不呈现除通信稳定性、通信协议正确性、数据传输正确性以外的其他联网问题.4.4.6 现场故障模拟恢复试验在水污染源在线监测系统现场验收过程中,人为模拟现场断电、断水和气绝等故障,在恢复供电等外部条件后,水污染源在线监测系统应能正常自启动和远程控制启动.在数据收集传输仪中保管故障前完整分析的分析结果,并在故障过程中不被丧失.数据收集传输仪完整记录所有故障信息.5 水污染源在线监测仪器验收方法5.1 化学需氧量（CODCr）在线自动监测仪 5.1.1 仪器类型重铬酸钾消解法: 重铬酸钾、硫酸银、浓硫酸等在消解池中消解氧化水中的有机物和还原性物质,以比色法或氧化还原电位滴定法测定剩余的氧化剂,计算得出CODCr值.5.1.2 验收监测方法 5.1.2.1 实际水样比对试验收集实际废水样品,以水污染源在线监测仪器与GB/T 11914方法进行实际水样比对试验,比对试验过程中应保证水污染源在线监测仪器与国标法丈量结果组成一个数据对,至少获得6个测定命据对,计算实际水样比对试验相对误差.80%相对误差值应到达本标准实际水样比对试验验收指标.100%⨯-=nnnBBXA式中 A—实际水样比对试验相对误差；Xn—第n 次丈量值；Bn—标准方法的测定值；实际水样比对试验验收指标见表 2.5.1.2.2 质控样考核采纳国家认可的质控样,分别用两种浓度的质控样进行考核,一种为接近实际废水浓度的样品,另一种为超越相应排放标准浓度的样品,每种样品至少测定2次,质控样测定的相对误差不年夜于标准值的±10％.5.2 总有机碳（TOC）水质自动分析仪 5.2.1 仪器类型干式氧化法.指填充铂系、氧化铝系、钴系等催化剂的燃烧管坚持在680－1000℃,将由载气导入的试样中TOC燃烧氧化.干式氧化反应器主要采纳两种方式,一是将载气连续通入燃烧管,另一种是将燃烧管关闭一按时间,在停止通入载气的状态下,将试样中的TOC燃烧氧化.5.2.2 验收监测方法 5.2.2.1 实际水样比对试验同本标准5.1.2.1条.当废水样品为高氯废水时,采纳HJ/T 70方法与总有机碳（TOC）水质自动分析仪进行比对.实际水样比对试验验收指标见表2.5.2.2.2 质控样考核同本标准5.1.2.2条.5.3 紫外（UV）吸收水质自动在线监测仪 5.3.1 仪器类型紫外（UV）吸收：普通UV 可见光吸收法为通过水中有机污染物对200nm-400nm的吸收强度与标准方法的相关关系换算,具有光谱扫描功能的UV可见光可根据谱图选择最佳吸收波长.5.3.2 验收监测方法 5.3.2.1 实际水样比对试验同本标准5.1.2.1条.当废水样品为高氯废水时,采纳HJ/T 70方法与紫外（UV）吸收水质自动在线监测仪进行比对.实际水样比对试验验收指标见表 2.5.3.2.2 质控样考核同本标准 5.1.2.2条.5.4 氨氮水质自动分析仪 5.4.1 仪器类型 a. 气敏电极法：采纳氨气敏复合电极,在碱性条件下,水中氨气通过电极膜后对电极内液体pH值的变动进行丈量,以标准电流信号输出.b. 光度法：在污水水样中加入能与氨离子发生显色反应的化学试剂利用分光光度计分析得出氨氮浓度的方法.5.4.2 验收监测方法 5.4.2.1 电极法性能验收方法 5.4.2.1.1 实际水样比对试验收集实际废水样品,以水污染源在线监测仪器与国标方法（GB 7479或GB 7481）对废水氨氮值进行比对试验,比对试验过程中应保证水污染源在线监测仪器与国标法丈量结果组成一个数据对,至少获得6个测定命据对,计算实际水样比对试验相对误差.80%的相对误差值应到达本标准实际水样比对试验验收指标.计算方法见本标准5.1.2.1条.实际水样比对试验验收指标见表 2.5.4.2.2 质控样考核同本标准 5.1.2.2条.5.4.2.3 光度法性能验收方法 5.4.2.3.1 实际废水样品比对试验同本标准 5.4.2.1.1条.实际水样比对试验验收指标见表2.5.4.2.4 质控样考核同本标准 5.1.2.2条.5.5 总磷水质自动分析仪 5.5.1 验收监测方法 5.5.1.1 实际水样比对试验收集实际废水样品,以自动监测仪器与国标方法（GB 11893）进行实际水样比对试验,比对试验过程中应保证水污染源在线监测仪器与国标法丈量结果组成一个数据对,至少获得6个测定命据对,计算实际水样比对试验相对误差.80%相对误差值应到达本标准实际水样比对试验验收指标.计算方法见本标准5.1.2.1条.实际水样比对试验验收指标见表 2.5.5.1.2 质控样考核同本标准 5.1.2.2条.5.6 pH 水质自动分析仪 5.6.1 验收监测方法 5.6.1.1 实际水样比对试验收集实际废水样品,以自动监测仪器与国标方法（GB 6920）对废水pH值进行比对试验,比对试验过程中应保证水污染源在线监测仪器与国标法丈量结果组成一个数据对,至少获得6个测定命据对,计算两种丈量结果的绝对误差.80%绝对误差值应到达本标准实际水样比对试验验收指标.实际水样比对试验验收指标见表 2.5.6.1.2 质控样考核同本标准 5.1.2.2条.5.7 超声波明渠污水流量计超声波明渠污水流量计的检检验收方法、指标和要求,参照HJ/T 15-1996中第4章“检测与试验方法”执行.5.8 水质自动采样器自动采样器能按技术说明书上的要求工作.采样量重复性,采纳丈量6次采样的体积方式,单次采样量与平均值之差不年夜于±5mL或平均容积的±5%.5.9 数据收集传输仪 5.9.1 适应性检查只修改数据收集传输仪的系统设置和建立相应的测试模板,就可以适应新的水污染源在线监测仪器,修改其系统设置可以改变监测对象,收集通道类型可自由设定,登录时应可设置3个及以上平安级别,以确保数据的平安性和保密性.5.9.2 接口与显示检查 5.9.2.1 数据收集传输仪应具备模拟量、数字量、标准串行口（RS485/RS232）接口、继电器输出接口等,可以通过RS485 或RS232 接口,向上位机发送数据,以便实时监控污水排放状况.5.9.2.2 数据收集传输仪接口应具有扩展功能、模块化结构设计,可根据使用要求,增加输入、输出通道的数量,以满足用户的各项监控功能要求.5.9.2.3 数据收集传输仪应能实时显示水污染源在线监测仪器和辅助设备的工作状态和报警信息,可以用图、表方式,实时显示污染物排放状况和环境参数.5.9.3 诊断检查数据收集传输仪对水污染源在线监测仪器应具备故障断断功能（传感器故障报警、超标报警、通信故障报警、断电记录等）.5.9.4 自力性检查当数据收集传输仪与上位机通信中断时,数据收集传输仪能自力工作,仍具有数据收集、控制水污染源在线监测仪器和辅助设备运行等各种功能.5.9.5 管理平安检查应具备平安管理功能,把持人员需登录帐号和密码后,才华进入控制界面,对所有的把持均自动记录、保管.登录时应具备很多于3级以上把持管理权限.5.9.6 数据处置与检索检查 5.9.6.1 数据处置检查数据收集传输仪可存储12个月及以上的原始数据,记录水质测定命据和各类仪器运行状态数据,自动生成运行状况陈说、水质测定命据陈说、失落电记录陈说、把持记录陈说和仪器校准陈说.5.9.6.1.1 水质测定命据和各类仪器运行状态数据 a. 水质测定命据；b. 有效数据个数；c. 电源故障状态数据；d. 污染处置设施运行状态数据；e. 零点和量程校准数据；f. 把持和维护数据；g. 超标准排放数据；h. 超越水污染源在线监测仪器测定上限和下限的数据；i. 仪器故障数据.5.9.6.1.2 失落电记录陈说当数据收集传输仪外部电源失落电又恢复供电时,系统应能自动启动,自动恢复运行状态并记录呈现失落电的时间和恢复运行的时间.5.9.6.1.3把持记录陈说对运行参数设置的修改等把持,数据收集传输仪应自动记录,可对这些记录随时调用.5.9.6.2 数据检索检查能检索分歧日期的历史数据,并进行报表统计和图形曲线分析；自动生成日报、月报、年报.5.9.7 远程通信和校正检查 5.9.7.1 校时检查上位机可发送时钟命令并校准数据收集传输仪的时钟,数据收集传输仪同时发送时钟命令,水污染源在线监测仪器的时钟 5.9.7.2 校正控制检查5.9.7.2.1 校正检查通过数据收集传输仪,上位机可发送零点和量程校准命令,来校准水污染源在线监测仪器的零点和量程.5.9.7.2.2 控制检核对不连续监测的项目（如TOC、CODCr等）,上位机可通过数据收集传输仪设置水污染源在线监测仪器的丈量时间,也可以发送强制进行水质测定的命令.5.9.8 现场故障模拟恢复试验在水污染源在线监测系统现场验收过程中,人为模拟现场断电、断水和气绝等故障,在恢复供电等外部条件后,水污染源在线监测系统应能正常自启动和远程控制启动.在数据收集传输仪中保管故障前完整分析的分析结果,并在故障过程中不被丧失.数据收集传输仪完整记录所有故障信息.表2 水污染源在线监测仪器实际水样比对试验验收指标。

HJT354--2007水污染源在线监测系统验收技术规范水污染源在线监测系统验收技术规范HJ/T 354－20071 适用范围1.1本标准规定了水污染源在线监测系统的验收方法和验收技术指标。

1.2本标准适用于已安装于水污染源的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器、数据采集传输仪等仪器的验收监测。

2 规范性引用文件本标准内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本标准。

GB 6920水质 pH值的测定玻璃电极法GB 7479水质铵的测定纳氏试剂比色法GB 7481 水质铵的测定水杨酸分光光度法GB 11893水质总磷的测定钼酸铵分光光度法GB 11914水质化学需氧量的测定重铬酸盐法GB 50093－2002 自动化仪表工程施工及验收规范GB 50168－92 电气装置安装工程电缆线路施工及验收规范HBC 6－2001 环境保护产品认定技术要求化学需氧量（CODCr）在线自动监测仪HJ/T 15－1996超声波明渠污水流量计HJ/T 70高氯废水化学需氧量的测定氯气校正法HJ/T 96－2003 pH水质自动分析仪技术要求HJ/T 101－2003氨氮水质自动分析仪技术要求HJ/T 103－2003总磷水质自动分析仪技术要求HJ/T 104－2003总有机碳（TOC）水质自动分析仪技术要求HJ/T 191－2005紫外（UV）吸收水质自动在线监测仪技术要求HJ/T 212－2005污染源在线自动监控（监测）系统数据传输标准JB/T 9248－1999电磁流量计ZBY 120工业自动化仪表工作条件温度、湿度和大气压力3 术语和定义下列术语和定义适用于本标准。

3.1水污染源在线监测仪器指在污染源现场安装的用于监控、监测污染物排放的化学需氧量（CODCr）在线自动监测仪、总有机碳（TOC）水质自动分析仪、紫外（UV）吸收水质自动在线监测仪、pH水质自动分析仪、氨氮水质自动分析仪、总磷水质自动分析仪、超声波明渠污水流量计、电磁流量计、水质自动采样器和数据采集传输仪等仪器、仪表。

附件2污(废)水排放口规范化整治技术要求1 、范围适用于本省现有排污单位污（废）水排放口的规范化整治和新建、扩建及改建项目污（废）水排放口的规范化建设。

2、引用标准以下标准和规范所含条文，在本要求中被引用即构成本要求的条文，与本要求同效。

GB15562.1—1995 环境保护图形标志——排放口(源)GB8978—1996 污水综合排放标准HJ/T96-2003 pH水质自动分析仪技术要求HJ/T15-1996 超声波明渠污水流量计JJG711-90 明渠堰槽流量计CJ／T3008．1～5—93 城市排水流量堰槽测量标准HJ/T191-2005 紫外（UV）吸收水质自动在线监测仪技术要求HBC6-2001 环境保护产品认定技术要求化学需氧量（CODc r）水质在线自动监测仪当上述标准和规范被修订时，应使用其最新版本3、定义污（废）水排放口规范化指对污（废）水排放口排放的污染物种类、数量、浓度及排放方式进行规范化管理，使其达到便于采集样品、便于自动监控、便于日常监督检查的目的。

4、污（废）水排放口规范化的原则4.1 符合下列条件之一的排污单位，优先对排放口进行规范化整治或规范化建设，并安装流量计测量流量，同时做好在线监测的基础工作：4.1.1 国家环保总局确定的重点污染源4.1.2 省环保总局确定的重点污染源4.1.3 城市（镇）污水处理厂，工业园区（包括工业集中地）的污水处理厂4.2 列入总量控制指标的污染物（化学需氧量、氨氮等）的排放口，应当首先进行规范化整治或规范化建设4.3 污水排放中含第一类污染物的，应在车间或车间废水处理设施排放口设置规范的采样点位。

5 、污（废）水排放口规范化的步骤和内容5.1 污染源排放口的现状调查排污单位对其每一个污（废）水排放口（点）进行污染源调查，了解排放口的地理位置（包括经纬度），排放主要污染物的种类、浓度、数量、排放方式、排放去向、对周围的环境影响等。

5.2 排放口规范化的工程设计与施工在现状调查的基础上，编制排放口工程设计方案、绘制工程图纸，编制各排放口整治的预计费用、施工期、竣工日期。
