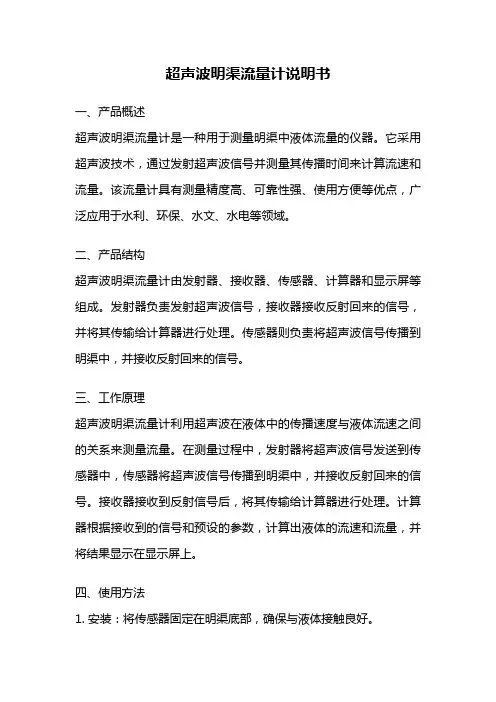

超声波明渠流量计说明书一、产品概述超声波明渠流量计是一种用于测量明渠中液体流量的仪器。
它采用超声波技术，通过发射超声波信号并测量其传播时间来计算流速和流量。
该流量计具有测量精度高、可靠性强、使用方便等优点，广泛应用于水利、环保、水文、水电等领域。
二、产品结构超声波明渠流量计由发射器、接收器、传感器、计算器和显示屏等组成。
发射器负责发射超声波信号，接收器接收反射回来的信号，并将其传输给计算器进行处理。
传感器则负责将超声波信号传播到明渠中，并接收反射回来的信号。
三、工作原理超声波明渠流量计利用超声波在液体中的传播速度与液体流速之间的关系来测量流量。
在测量过程中，发射器将超声波信号发送到传感器中，传感器将超声波信号传播到明渠中，并接收反射回来的信号。
接收器接收到反射信号后，将其传输给计算器进行处理。
计算器根据接收到的信号和预设的参数，计算出液体的流速和流量，并将结果显示在显示屏上。
四、使用方法1. 安装：将传感器固定在明渠底部，确保与液体接触良好。
2. 参数设置：根据实际情况，设置计算器的参数，如明渠宽度、液体密度等。
3. 启动：打开电源，启动超声波明渠流量计。
4. 测量：根据需要，选择测量模式和测量时间，开始测量。
5. 结果显示：测量结束后，结果将显示在显示屏上，包括流速和流量等信息。
五、注意事项1. 安装时应确保传感器与液体接触良好，避免空气隔离。
2. 使用前应检查仪器的电源和传感器是否正常，确保仪器能够正常工作。
3. 在测量过程中，应保持明渠的畅通，避免堵塞影响测量结果。
4. 如需长时间使用，应定期对仪器进行维护和校准，确保其测量精度和可靠性。
5. 仪器应存放在干燥、通风的环境中，避免受潮和受热。
六、优势和应用领域超声波明渠流量计具有以下优势：1. 测量精度高：采用超声波技术，能够实现高精度的流量测量。
2. 可靠性强：稳定的工作性能和耐用的材料，保证了仪器的可靠性和使用寿命。
3. 使用方便：操作简单，显示直观，用户无需专业知识即可操作和读取测量结果。

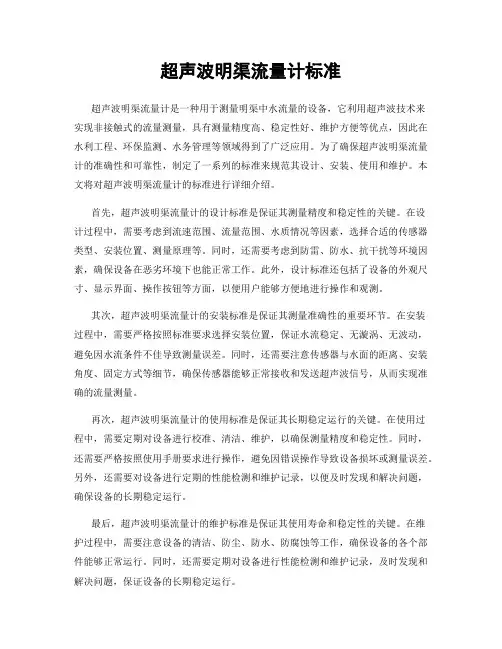

超声波明渠流量计标准超声波明渠流量计是一种用于测量明渠中水流量的设备，它利用超声波技术来实现非接触式的流量测量，具有测量精度高、稳定性好、维护方便等优点，因此在水利工程、环保监测、水务管理等领域得到了广泛应用。
为了确保超声波明渠流量计的准确性和可靠性，制定了一系列的标准来规范其设计、安装、使用和维护。
本文将对超声波明渠流量计的标准进行详细介绍。
首先，超声波明渠流量计的设计标准是保证其测量精度和稳定性的关键。
在设计过程中，需要考虑到流速范围、流量范围、水质情况等因素，选择合适的传感器类型、安装位置、测量原理等。
同时，还需要考虑到防雷、防水、抗干扰等环境因素，确保设备在恶劣环境下也能正常工作。
此外，设计标准还包括了设备的外观尺寸、显示界面、操作按钮等方面，以便用户能够方便地进行操作和观测。
其次，超声波明渠流量计的安装标准是保证其测量准确性的重要环节。
在安装过程中，需要严格按照标准要求选择安装位置，保证水流稳定、无漩涡、无波动，避免因水流条件不佳导致测量误差。
同时，还需要注意传感器与水面的距离、安装角度、固定方式等细节，确保传感器能够正常接收和发送超声波信号，从而实现准确的流量测量。
再次，超声波明渠流量计的使用标准是保证其长期稳定运行的关键。
在使用过程中，需要定期对设备进行校准、清洁、维护，以确保测量精度和稳定性。
同时，还需要严格按照使用手册要求进行操作，避免因错误操作导致设备损坏或测量误差。
另外，还需要对设备进行定期的性能检测和维护记录，以便及时发现和解决问题，确保设备的长期稳定运行。
最后，超声波明渠流量计的维护标准是保证其使用寿命和稳定性的关键。
在维护过程中，需要注意设备的清洁、防尘、防水、防腐蚀等工作，确保设备的各个部件能够正常运行。
同时，还需要定期对设备进行性能检测和维护记录，及时发现和解决问题，保证设备的长期稳定运行。
综上所述，超声波明渠流量计的标准涵盖了设计、安装、使用和维护等方方面面，通过严格遵守这些标准，能够确保设备的测量精度和稳定性，为水利工程、环保监测、水务管理等领域提供可靠的数据支持。
超声波明渠流量计使用说明书超声波明渠流量计简易操作说明中文显示界面 英文显示界面1、按键功能 面板上有三个按键，通过这三个按键可对仪表进行调试。
调试后液晶屏幕上显示测量值。
SET 键 键◇进入菜单项 ◇移动光标◇确认菜单项 ◇选择菜单项◇确认参数修改 ◇参数修改2、仪表通电显示后，按设置键（SET ）进入一级菜单。
3、将探头的高度值输入到“参考零点”，“参考零点”在菜单中的位置见附表三菜单结构图。
（探头高度为探头发射面到堰槽流水口的距离）4、标定“4mA 流量值”和“20mA 流量值”4mA 流量值：瞬时流量等于这个值时输出4mA.20mA 流量值：瞬时流量等于这个值时输出20mA.“4mA 流量值”和“20mA 流量值”在菜单中的位置见附表二菜单结构图。
5、选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。
最大流量小于40升/秒（144吨/小时）建议使用直角三角堰；大于40升/秒建议使用巴歇尔槽；上游渠道较短，最大流量又大于40升/秒建议使用矩形堰。
使用仪表测量时要先标定参考零点，参考零点为探头到堰槽水位零点的距离。
（本仪表默认选择巴歇尔槽）①三角堰使用三角堰，可以在菜单“9堰槽类型”→“1三角堰”→“1 工作状态”项选择“开启”，“2 三角堰角度”选择实际角度仪表就可以根据水位自动算出水位对应的流量。
②矩形堰使用矩形堰，可以在菜单“9堰槽类型”→“2 矩形堰”→“1工作状态”项选择“开启”，并且在“2 标准渠道”中选择“0.25米、0.50米、0.75米、1.00米、非标渠道”，仪表就可以根据水位自动算出水位对应的流量。
③梯形堰使用梯形堰，可以在菜单“9堰槽类型”→“3 梯形堰”→“1工作状态”项选择“开启”，并且在“2 堰槛宽B”中输入实际实际渠道的堰槛宽，仪表就可以根据水位自动算出水位对应的流量。
④巴歇尔槽使用巴歇尔槽，可以在菜单“9堰槽类型”→“4 巴歇尔槽”→“1工作状态”项选择“开启”，巴歇尔槽流量公式：Q=Cha n。
HXC超声波明渠流量计用户使用手册Version 1.0海阳市海讯环保科技有限公司简易安装操作指南1、将传感器安装于标准堰槽支架上。
2、设置槽型类型及堰槽参数——按菜单键进入设置菜单，进入“管理员”->“堰槽设置”，选择或设置所使用的堰槽尺寸参数，▲/▼键切换三角堰、巴歇尔槽、矩形堰。
（原始密码000000）。
3、设置传感器参数及安装高度——按菜单键进入菜单，进入“管理员”-> “设传感器”菜单，此时用尺子测量堰槽中实际液位高度，并输入到“实测液位”后，按“确定”键保存，设备将自动计算零点高度。
4、由于实际液位并不恒定，若有可能，请临时关闭排水，待堰槽内无水流时，将“实测液位”输入为0即可。
一、产品概述1．1概述超声波明渠流量计是新型的固定式明渠标准堰槽流量测量仪器，广泛应用于各排污企业的污水流量的监测。
根据HJT 15-2019 《环境保护产品技术要求超声波明渠污水流量计》技术要求计算瞬时流量和累计流量。
广泛适用于污水处理厂、水利、水务及科研院所、排污企业的明渠标准堰槽流量的测量。
1．2存储数据（1）近十年的每日的日累计流量（2）近十年的每月的月累计流量（3）近十年的年总累流量（3）关键参数变更保存记录操作员、管理员独立密码保护，掉电不丢失，上电后自动运行。
掉电状态下数据有效保存十年。
1．3技术规格1、流量范围: 10L/s～10m3/s （由配用的量水堰槽的种类、规格确定）2、适用堰槽: 三角堰、巴歇尔槽、矩形堰3、功耗: ≤15W4、M P E: ±5%5、分辨率: 0.1mm6、测距准确度: ±3mm7、时钟误差:< 5分钟/每月8、电源: 220V市电9、信号输出: RS232、485、4-20mA10、工作环境: 温度－10℃－50℃,相对湿度0－95％二、工作原理2. 1明渠堰槽的工作原理明渠内的流量越大，液位越高；流量越小，液位越低。
如下图所示：对于一般的渠道，液位与流量没有确定的对应关系。

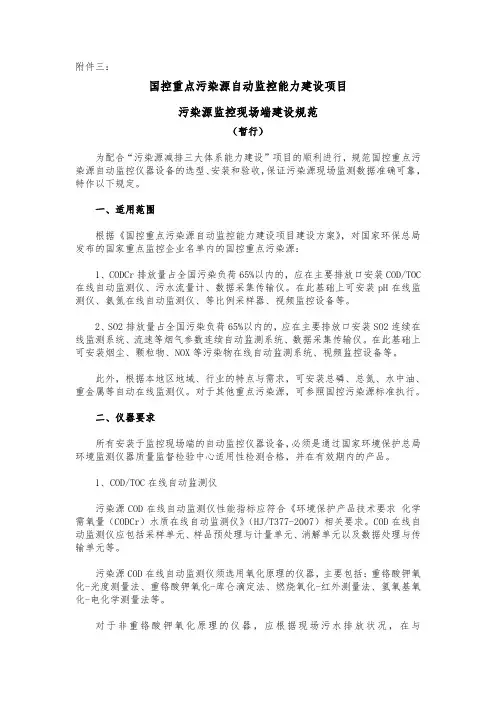

附件三：国控重点污染源自动监控能力建设项目污染源监控现场端建设规范（暂行）为配合“污染源减排三大体系能力建设”项目的顺利进行，规范国控重点污染源自动监控仪器设备的选型、安装和验收，保证污染源现场监测数据准确可靠，特作以下规定。
一、适用范围根据《国控重点污染源自动监控能力建设项目建设方案》，对国家环保总局发布的国家重点监控企业名单内的国控重点污染源：1、CODCr排放量占全国污染负荷65%以内的，应在主要排放口安装COD/TOC 在线自动监测仪、污水流量计、数据采集传输仪。
在此基础上可安装pH在线监测仪、氨氮在线自动监测仪、等比例采样器、视频监控设备等。
2、SO2排放量占全国污染负荷65%以内的，应在主要排放口安装SO2连续在线监测系统、流速等烟气参数连续自动监测系统、数据采集传输仪。
在此基础上可安装烟尘、颗粒物、NOX等污染物在线自动监测系统、视频监控设备等。
此外，根据本地区地域、行业的特点与需求，可安装总磷、总氮、水中油、重金属等自动在线监测仪。
对于其他重点污染源，可参照国控污染源标准执行。
二、仪器要求所有安装于监控现场端的自动监控仪器设备，必须是通过国家环境保护总局环境监测仪器质量监督检验中心适用性检测合格，并在有效期内的产品。
1、COD/TOC在线自动监测仪污染源COD在线自动监测仪性能指标应符合《环境保护产品技术要求化学需氧量（CODCr）水质在线自动监测仪》（HJ/T377-2007）相关要求。
COD在线自动监测仪应包括采样单元、样品预处理与计量单元、消解单元以及数据处理与传输单元等。
污染源COD在线自动监测仪须选用氧化原理的仪器，主要包括：重铬酸钾氧化-光度测量法、重铬酸钾氧化-库仑滴定法、燃烧氧化-红外测量法、氢氧基氧化-电化学测量法等。
对于非重铬酸钾氧化原理的仪器，应根据现场污水排放状况，在与《 GB11914-89 水质化学需氧量的测定重铬酸盐法》方法比对基础上，做好COD工作曲线，并应根据排污企业的生产工艺、污水组分的变化，及时调整COD 工作曲线。
水污染物排放总量监测流量测量的规定下面是本店铺给大家带来关于水污染物排放总量监测流量测量的规定的相关内容，以供参考。
1.实行总量监测的企事业单位的排污口必须安装符合有关技术要求的自动污水流量测流装置，所选择污水流量装置必须适应于污水特性和污水排放。
2.可用流速仪法、堰槽法、容器法、浮标法和压差法等方法使用超声波式、电容式、浮子式或潜水电磁式污水流量计测量污水流量，所使用的流量计必须符合有关标准规定。
HJ/T15中对超声波明渠污水流量计做出了规定。
3.在采样点须修建能满足采样和安装流量计的建筑物，一般修建满足采样测流的阴井或10m左右的平直明渠。
如建设标准的测流槽（如矩形、梯形或U形槽等）、或者建设标准的测流堰（如矩形薄壁堰、三角薄壁堰等），所使用的测流槽、堰必须符合有关标准规定的要求。
常用简易测流方法对排污口的要求如下：（1）流速仪法排污截面底部需硬质平滑，截面形状为规则的几何形，排污口处有不小于3m的平直过流水段，且水位高度不小于0.1m。
（2）堰槽法排放口处应修建一段满足CJ/T3008.1～5—93《城市排水流量堰槽测量标准》的明渠式测流段。
（3）容器法适用于流量小于每日50吨的排放口。
但溢流口与受纳水体应有适当落差或能用导水管形成落差。
（4）浮标法排污口上溯有一段底壁平滑且长度不小于10m，无弯曲、有一定液面高度的排污渠道，并经常进行疏通、消障。
（5）电磁式流量计排污口有一段不小于2m的规则平直段，直渠段须符合CJ/T3017-93的要求，排污口宽度0.8～1.5m，液面高度不得小于0.4m。
（6）电表式明渠流量计排污口有一段不小于2m的规则段，排污渠底宽1m左右。
4.污水流量测量应能满足总量监测的需要，污水测流须与污染物浓度监测同步。
5.所用测量装置要具有流量自动记录功能且经济实用，便于制造安装。

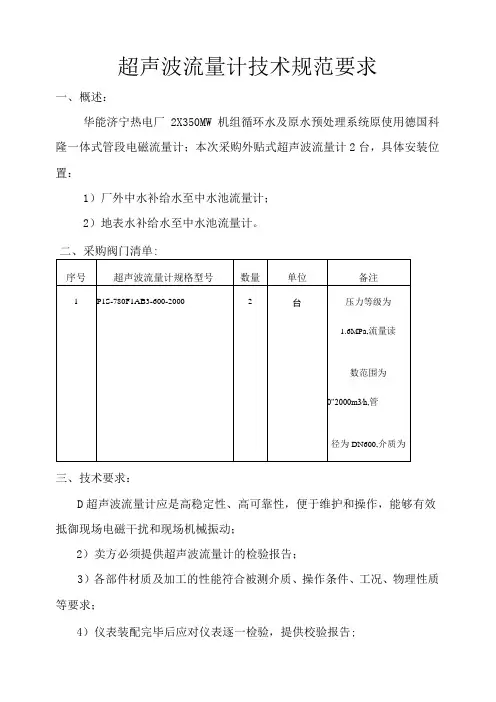

超声波流量计技术规范要求一、概述：华能济宁热电厂2X350MW机组循环水及原水预处理系统原使用德国科隆一体式管段电磁流量计；本次采购外贴式超声波流量计2台，具体安装位置：1）厂外中水补给水至中水池流量计；2）地表水补给水至中水池流量计。
三、技术要求：D超声波流量计应是高稳定性、高可靠性，便于维护和操作，能够有效抵御现场电磁干扰和现场机械振动；2）卖方必须提供超声波流量计的检验报告；3）各部件材质及加工的性能符合被测介质、操作条件、工况、物理性质等要求；4）仪表装配完毕后应对仪表逐一检验，提供校验报告;5）流量探头：外贴式传感器；6）防护等级：潜水型IP68；7）精度等级：±1.0级；8）供电电压：AC220V；9）介质温度：常温；10）环境温度：-20-80o C;11）相对湿度:35%-90%RH;12）现场液晶显示表头；13）流量计安装时确保管道内正常过水不影响生产运行；14）超声波流量计分体式表头配不锈钢仪表防护箱；15）信号电缆15米;16）厂家负责安装调试；17）超声波电磁流量计需选用科隆、SIEMENS^日本横河、韩国PU1SE或同等品牌及以上的原装进口产品，供货商供货时必须提供海关报关单、原产地证明等相关资料。
四、交货期、交货地点：要求2023年4月1日前完成备件交货；交货地点：电厂仓库。
五、质保期：质保期：应能提供两年质保，使用寿命不低于十年，以外贴式超声波流量计安装并投入使用时间计，质保期内产品有任何质量问题供方24小时应到场，无偿进行解决处理，直至更换新超声波流量计备件。
质保期从维修和更换部件后，设备性能验收合格之日起重新算起。
六、技术资料：1、投标方在供货随产品到货提供产品相关技术资料;2、采购相关货品的合格证。
超声波明渠流量计介绍超声波明渠流量计明渠流量计（经济型明渠流量计，一体式明渠流量计）一、超声波明渠流量计概述：是在非满管状敞开渠道测量自由表面自然流的流量仪表。
非满管态流淌的水路称作明渠,测量明渠中水流流量的称作明渠流量计(open channel flowmeter)。
明渠流量计除圆形外,还有U字形、梯形、矩形等多种形状。
二、超声波明渠流量计分类：明渠流量计品种很多，常见的有堰式明渠流量计与槽式明渠流量计两大类。
三、超声波明渠流量计应用范围明渠流量计应用场所有城市供水引水渠;火电厂引水与排水渠、污水治理流入与排放渠;工矿企业水排放与水利工程与农业灌溉用渠道。
四、超声波明渠流量计特点：1、可测量非满管（圆管、蛋形管或者其它异形管）流量2、可测量渠道（圆形渠、矩形渠或者其它异形渠）流量3、可测量天然的河、溪流量4、可测量污水排放渠道或者管道（下水道）流量5、可测量正向与反向流速与流量6、可提供瞬时流量值与累计流量值7、输出信号：RS-485、Modbus、4-20Ma电流信号与多路开关量8、传感器可在恶劣的现场与污水水质下长期工作9、可选配短信或者GPRS无线模块实现远程遥测 10、传感器外壳为聚碳酸酯，防护等级IP68 11、内置自动温度补偿 12、盲区可调节，屏蔽探头邻近干扰信号在许多非满水、大流量（或者小流量），自然流淌的自由水面状态下测量流体的流量，谓之明渠流量检测。
由于明渠流量较大或者较小，流体中往往会有一定的腐蚀性或者夹带一些杂质，使用通常的管道流量计检测流量是很困难的。
比如工业企业排水、医院废水、农业灌溉用水、城市地下水道排水等领域中，明渠流量检测特别是超声波非接触式明渠流量仪为首选的流量检测仪器。
超声波明渠流量仪与相应的配用，利用超声波在空气中的传播规律来测量液位高度，并不断把液位信息传输给主机，主机通过运算系统，自动测出瞬时流量与累计流量并存储。
本仪器使用国际先进技术与流体不接触即可完成流量检测，并具有完善的液位测量功能，操纵功能，数据传输功能与人机交流功能。

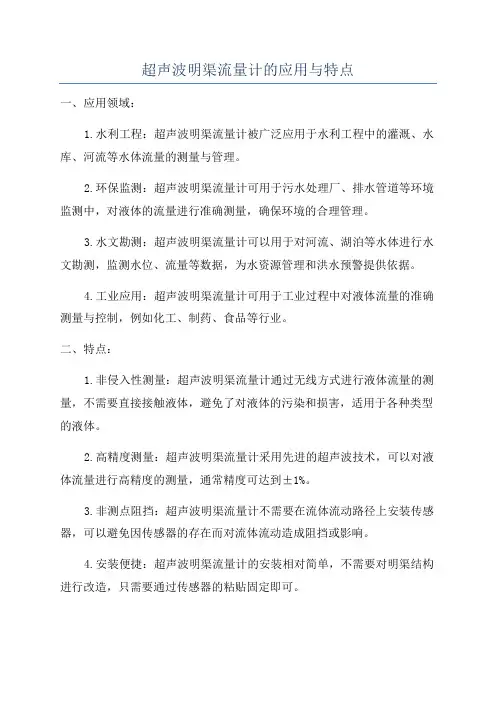

超声波明渠流量计的应用与特点一、应用领域：1.水利工程：超声波明渠流量计被广泛应用于水利工程中的灌溉、水库、河流等水体流量的测量与管理。
2.环保监测：超声波明渠流量计可用于污水处理厂、排水管道等环境监测中，对液体的流量进行准确测量，确保环境的合理管理。
3.水文勘测：超声波明渠流量计可以用于对河流、湖泊等水体进行水文勘测，监测水位、流量等数据，为水资源管理和洪水预警提供依据。
4.工业应用：超声波明渠流量计可用于工业过程中对液体流量的准确测量与控制，例如化工、制药、食品等行业。
二、特点：1.非侵入性测量：超声波明渠流量计通过无线方式进行液体流量的测量，不需要直接接触液体，避免了对液体的污染和损害，适用于各种类型的液体。
2.高精度测量：超声波明渠流量计采用先进的超声波技术，可以对液体流量进行高精度的测量，通常精度可达到±1%。
3.非测点阻挡：超声波明渠流量计不需要在流体流动路径上安装传感器，可以避免因传感器的存在而对流体流动造成阻挡或影响。
4.安装便捷：超声波明渠流量计的安装相对简单，不需要对明渠结构进行改造，只需要通过传感器的粘贴固定即可。
5.自动化管理：超声波明渠流量计可以与计算机、自动控制系统等设备进行联动，实现流量数据的实时监测和管理，提高工作效率。
三、注意事项：1.安装位置选择：超声波明渠流量计的安装位置应选择在明渠中流速较稳定、流态较好的位置，避免液体流动受到输水系统变化等因素的影响。
2.清洁维护：超声波明渠流量计的传感器面板需要定期清洁，以保证测量的准确性，并注意防止污垢和藻类对传感器的影响。
3.校准工作：超声波明渠流量计在使用前需要进行校准，以确保测量的准确性。
校准工作可以通过与其他流量计进行对比测试等方法进行。
4.环境适应性：不同型号的超声波明渠流量计适用于不同的工作环境和流体介质，在选型时需充分考虑实际使用条件。
总之，超声波明渠流量计应用广泛且具有许多优点，可以满足各种工程领域对液体流量测量的需求。
水污染源自动监测系统验收及运行质量控制广东省环境监测中心张苒2018年12月主要内容第一部分：水污染源自动监测系统验收第二部分：水污染源自动监测系统运行质量控制第一部分水污染源自动监测系统验收水污染源自动监测系统验收水污染源在线监测标准体系水污染源在线监测设备标准水污染源在线监测系统标准测流段流量计采样留样设备其他仪器COD氨氮数采仪排口控制系统水污染源自动监测系统验收水质在线监测设备标准1 环境保护产品技术要求超声波明渠污水流量计HJ/T 15-20072 pH水质自动分析仪技术要求HJ/T 96-20033 电导率水质自动分析仪技术要求HJ/T 97-20034 浊度水质自动分析仪技术要求HJ/T 98-20035 溶解氧（DO）水质自动分析仪技术要求HJ/T 99-20036 高锰酸盐指数水质自动分析仪技术要求HJ/T 100-20037 氨氮水质自动分析仪技术要求HJ/T 101-20038 总氮水质自动分析仪技术要求HJ/T 102-20039 总磷水质自动分析仪技术要求HJ/T 103-200310 总有机碳（TOC）水质自动分析仪技术要求HJ/T 104-200311 紫外（UV）吸收水质自动在线监测仪技术要求HJ/T 191-200512 降雨自动监测仪技术要求及检测方法HJ/T 175-200513 水质自动采样器技术要求及检测方法HJ/T 372-200714 环境保护产品技术要求化学需氧量(CODcr)水质在线自动监测仪HJ/T 377-200715 污染源在线自动监控（监测）数据采集传输仪技术要求HJ 477-200916 六价铬水质自动在线监测仪技术要求HJ 609-201117 铅水质自动在线监测仪技术要求及检测方法HJ 762-201518 镉水质自动在线监测仪技术要求及检测方法HJ 763-201519 砷水质自动在线监测仪技术要求及检测方法HJ 764-2015水污染源自动监测系统验收主要考核指标（旧）•漂移：零点漂移、量程漂移•准确度：直线性或线性误差•精密度：重复性误差或重现性•长期稳定性：无故障运行时间、电压稳定性•安全：绝缘阻抗•环境适用性：实际水样比对 主要考核指标（新）•漂移：零点漂移、量程漂移•准确度：示值误差（多点）•精密度：重复性（多点）•长期稳定性：最小维护周期、数据有效率•环境适用性：实际水样比对、温度影响、电压影响、干扰物质（氯离子、pH、重金属等水质在线监测设备标准水污染源自动监测系统验收水质自动监测系统标准《水污染源在线监测系统安装技术规范（试行）》（HJ/T353-2007）《水污染源在线监测系统验收技术规范（试行）》（HJ/T354-2007）《水污染源在线监测系统运行与考核技术规范（试行）》（HJ/T355-2007）《水污染源在线监测系统数据有效性判别技术规范（试行）》（HJ/T356-2007）《固定污染源监测质量保证和质量控制技术规范（试行）》（HJ/T373-2007）《污染源在线自动监控(监测)系统数据传输标准》（HJ/T212-2005 ）《地表水和污水监测技术规范》（HJ/T91-2002）水污染源自动监测系统验收系统组成a.采水、配水单元b.分析单元c.控制传输单元d.监控单元（上位机）水污染源在线监测系统水污染源自动监测系统验收水污染源在线监测系统设计思路对监测结果的影响①监测站位的选择（优化布点）——代表性②采样方式的选择（采样）——代表性保证采集样品能反映水样的变化，确保采集样品具有代表性。
超声波明渠流量计为非接触式仪表，其利用声波反射原理来检测量水堰槽内的液位，通过换算来获取流经堰槽的水流量。
仪表由超声波探头及主机构成，二者均为全塑料密封结构。
超声波明确流量计主要技术指标有哪些呢？下面给大家做简单的介绍：
超声波明渠流量计的主要技术指标参数有以下几点：测量范围，累计流量，液位测量精度，分辨率，流量测量精度，显示，模拟输出，继电器输出，供电，环境温度，通信，防护等级，探头电缆，探头安装。
以下表格可以充分说明超声波明确流量计主要技术指标参数。
主要技术指标
备注：超声波明渠流量计探头还可以根据客户需求定制：耐高压、耐高温、小口径、小盲区等特殊规格。
附件2污(废)水排放口规范化整治技术要求1 、范围适用于本省现有排污单位污（废）水排放口的规范化整治和新建、扩建及改建项目污（废）水排放口的规范化建设。
2、引用标准以下标准和规范所含条文，在本要求中被引用即构成本要求的条文，与本要求同效。
GB15562.1—1995 环境保护图形标志——排放口(源)GB8978—1996 污水综合排放标准HJ/T96-2003 pH水质自动分析仪技术要求HJ/T15-1996 超声波明渠污水流量计JJG711-90 明渠堰槽流量计CJ／T3008．1～5—93 城市排水流量堰槽测量标准HJ/T191-2005 紫外（UV）吸收水质自动在线监测仪技术要求HBC6-2001 环境保护产品认定技术要求化学需氧量（CODc r）水质在线自动监测仪当上述标准和规范被修订时，应使用其最新版本3、定义污（废）水排放口规范化指对污（废）水排放口排放的污染物种类、数量、浓度及排放方式进行规范化管理，使其达到便于采集样品、便于自动监控、便于日常监督检查的目的。
4、污（废）水排放口规范化的原则4.1 符合下列条件之一的排污单位，优先对排放口进行规范化整治或规范化建设，并安装流量计测量流量，同时做好在线监测的基础工作：4.1.1 国家环保总局确定的重点污染源4.1.2 省环保总局确定的重点污染源4.1.3 城市（镇）污水处理厂，工业园区（包括工业集中地）的污水处理厂4.2 列入总量控制指标的污染物（化学需氧量、氨氮等）的排放口，应当首先进行规范化整治或规范化建设4.3 污水排放中含第一类污染物的，应在车间或车间废水处理设施排放口设置规范的采样点位。
5 、污（废）水排放口规范化的步骤和内容5.1 污染源排放口的现状调查排污单位对其每一个污（废）水排放口（点）进行污染源调查，了解排放口的地理位置（包括经纬度），排放主要污染物的种类、浓度、数量、排放方式、排放去向、对周围的环境影响等。
5.2 排放口规范化的工程设计与施工在现状调查的基础上，编制排放口工程设计方案、绘制工程图纸，编制各排放口整治的预计费用、施工期、竣工日期。
超声波流量计技术要求超声波流量计技术1、工作压力：2.5~3.8MPa2、使用温度：-20℃~80℃3、精度等级：0.5Qmin----0.1Qmax 0.1Qmax--------Qmax≤±0.5%≤±0.2%4、防爆等级ExdⅡBT4，防护等级IP655、口径：6、最大流量：7万Nm3/h 带整流器6流量灵敏度：0.5mm/s7重复性：量程的±0.05%8线性度：量程的±0.3%9 8位背光LCD显示流速，流量，累积流量，时间，信号强度。
10输出：4~20mA（负载阻抗1000欧）12位，5KV光隔式，自给式环路供电RS232串行11继电器：0.2A可编程SPST继电器，1 A可编程SPDT继电器12数据记录 160K~1MB 资料库存储时间间隔1小时7、声道要求：不少于4声道，8、超声探头的材质要求：钛合金有自洁功能，抗干扰能力强、信噪比高9、功能要求：1）配流量积算仪（一表一机）及仪表柜；积算仪带RS232或485串行接口。
支持多种通讯协议（如MODBUS,ASⅡ/RTV等）2）流量计应带现场显示表头，并具有4-20mA和RS485信号输出。
3）仪表柜要求具有防雷、防浪涌、防静电保护功能。
10、提供有资质的第三方首次检定报告。
11、仪表前后直管段的管道内径与仪表内径之间的允许偏差范围（-2%---5%）1测量介质：清水2介质温度：0°C~ +60°C3环境温度：-20°C~ +60°C4管径：600mm5管材：金属6管壁厚度：8mm~ 14mm7管壁涂层料：内壁：水泥砂浆外壁：沥青8涂层厚：15mm9传感器安装位置：管段前10D后5D（D为管径）10传感器防护等级：IP68 流量计显示装置技术参数1工作电源：AC 220V 50HZ2工作温度：-18°C~ +60°C3防护等级：IP674安装方式：壁挂式5精度：流速的±2%或更好6流量灵敏度：0.5mm/s7重复性：量程的±0.05%8线性度：量程的±0.3%9 8位背光LCD显示流速，流量，累积流量，时间，信号强度。
编号：CCAEPI-RG-Y-003-2012环保产品认证实施规则超声波明渠污水流量计2012-12-1发布 2012-12-1实施中环协（北京）认证中心发布目 录1.适用范围 (1)2. 认证模式 (1)3. 认证的基本环节 (1)4. 认证实施的基本要求 (1)4.1 认证申请 (1)4.2 型式检验 (2)4.3 初始工厂检查 (2)4.4 认证结果评价与批准 (3)4.5 认证后的监督 (3)5. 认证证书 (4)5.1 认证证书的保持 (4)5.2 认证证书覆盖产品的扩展 (4)5.3 认证证书的暂停、注销和撤消。
(4)6. 产品认证标志的使用 (5)6.1 准许使用的标志样式 (5)6.2 变形认证标志的使用 (5)6.3 加施方式 (5)6.4 标志的位置 (5)7. 收费 (5)1.适用范围本实施规则适用于测量明渠出流及不充满管道的各类污水流量的超声波明渠污水流量计。
所称超声波明渠污水流量计一般由超声波发生器、接收器、一次仪表、二次仪表、量水堰槽和电源等组成。
2. 认证模式型式检验+工厂（现场）检查+认证后监督。
3. 认证的基本环节认证的主要环节包括：认证申请；型式检验；初始工厂检查；认证结果评价与批准；认证后的监督。
4. 认证实施的基本要求4.1 认证申请4.1.1 申请单元划分原则上按不同的产品型式、结构、材料和规格来划分申请单元。
产品由同一生产厂生产且型式、结构和材料完全相同，仅规格(测量范围)不同的产品系列也可以作为一个申请单元。
一般环境使用和防爆环境使用的产品为不同的申请单元。
依据不同标准生产或不同生产场地的产品为不同的申请单元。
4.1.2 申请文件申请认证应提交正式申请，并随附以下文件：1)产品工作原理及主要设计参数说明；2)关键元器件和／或主要原材料清单；3)同一申请单元内各个规格产品之间的差异说明；4)中文使用说明书和操作、维护手册；5) 产品执行的技术标准文本及在主管部门的备案文件；6)产品生产的工艺流程图，并标明（说明）关键质量控制点和控制参数；7)国家主管部门核发的计量许可证书8)用户反馈意见；9)其他需要的文件。
本电子版为发布稿。
请以中国环境科学出版社出版的正式标准文本为准。
HJ 中华人民共和国环境保护行业标准HJ/T15-2007代替HJ/T 15-1996环境保护产品技术要求超声波明渠污水流量计Technical requirement for environmental protection product Supersonic flowmeters of wastewater（发布稿）2007—11—22发布2008—02—01实施国家环境保护总局发布目次前言 (Ⅱ)1 2 3 4 5 6 7 适用范围 (1)规范性引用文件 (1)术语和定义 (1)技术要求 (1)检验项目与试验方法 (2)检验规则 (4)标志、包装、运输和贮存 (5)I前言为贯彻《中华人民共和国水污染防治法》，保障环境监测仪器质量，制定本标准。
本标准规定了超声波明渠污水流量计的技术要求、试验方法和检验规则等。
自本标准实施之日起，《超声波明渠污水流量计》（HJ/T 15-1996）废止。
本标准为指导性标准。
本标准由国家环境保护总局科技标准司提出。
本标准起草单位：中国环境保护产业协会（水污染治理委员会）、重庆华正水文仪器有限公司、太仓创造电子有限公司。
本标准国家环境保护总局2007年11月22日批准。
本标准自2008年2月1日实施。
本标准由国家环境保护总局解释。
II超声波明渠污水流量计1 适用范围本标准规定了超声波明渠污水流量计的技术要求、检验项目、试验方法、检验规则、包装、运输和贮存要求。
本标准适用于测量明渠出流及不充满管道的各类污水流量的超声波明渠污水流量计。
2 规范性引用文件本标准内容引用了下列文件中的条款。
凡是不注日期的引用文件，其有效版本适用于本标准。
GB/T l91 包装储运图示标志GB 3836.1 爆炸性气体环境用电气设备第１部分：通用要求GB 3836.4 爆炸性气体环境用电气设备第４部分：本质安全型“i”GB/T 15464 仪器仪表包装通用技术条件GB/T 17214.1-1998 工业过程测量和控制装置工作条件第一部分：气候条件GB/T18523-2001 水文仪器安全要求JB/T 9329 JJG 711 仪器仪表运输、运输贮存基本环境条件及试验方法明渠堰槽流量计试行检定规程3 术语和定义JJG 711中使用的术语适用于本标准。
4 技术要求4.1 基本要求4.1.1 超声波明渠污水流量计应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。
4.1.2 超声波明渠污水流量计的表面涂层应喷涂均匀，不得有剥皮、生锈或划痕。
探头应密封完好。
联接部分应紧固可靠。
调节时使用的电位器、螺钉在装配完毕后，应点上清漆。
4.1.3 一次仪表应符合GB/T 17214.1-1998中户外场所（D1级）的要求。
4.1.4 二次仪表应符合GB/T 17214.1-1998中掩蔽场所（C1级）的要求。
4.1.5 超声波明渠污水流量计应用于爆炸环境中时，应符合GB 3836.1和GB 3836.4中有关防爆技术要求。
其防爆等级为ibⅡBT4。
应用于含有易燃易爆环境中的超声波明渠污水流量计应有防爆仪器标志。
14.1.6 电源4.1.6.1 4.1.6.2 供电电压应符合：AC220V±22V，频率50HZ±1HZ；或DCl2V。
超声波明渠污水流量计应配置备用电源，备用电源应有防盗设施。
4.2 安全要求符合GB/T 18523-2001中的有关规定。
4.3 性能要求4.3.1 整套仪表误差包括量水堰槽误差，使用巴歇尔槽测量的整套仪表的系统误差≤5%（满量程误差），使用其它类型量水堰槽，整套仪表的系统误差按JJG 711确定。
4.3.2 4.3.3 4.3.4 超声波明渠污水流量计的计时误差≤5min/30d。
液位测量误差≤3mm，重复性误差≤1mm。
流量测量误差≤5％；重复性误差≤1.8%。
超声波明渠污水流量计应具有显示及打印瞬时流量、累积流量及该累积流量的计量总时间（min或h）的功能。
超声波明渠污水流量计应具有数据记忆、贮存功能，在其停机状态下保持已有数据的最短时间应不小于30d。
4.3.5 超声波明渠污水流量计应具有自动锁定流量计算参数和存储数据功能，防止人为更改仪器流量计算参数和已有累积流量、累积计量时间等内存数据。
4.3.6 超声波明渠污水流量计应能自动识别水流流态是自由出流还是淹没出流，防止错误计算累加流量。
4.3.7 超声波明渠污水流量计应具有数字输出接口（如RS232 或RS485）或模拟输出接口（如0~5V或4~20mA）。
4.3.8 量水堰槽的有关要求参照JJG 711执行，量水堰槽流量计算公式中的参数可通过明渠流量标准检定装置检定给出。
4.4 环境要求4.4.1 4.4.2 作。
超声波明渠污水流量计应能在有一定腐蚀作用的气态环境中工作。
超声波明渠污水流量计应在被测介质表面无泡沫或无其他飘浮物质存在的条件下工5 检验项目与试验方法检验项目与试验方法见表l。
2表 1 检验项目与试验方法项 目指标及要求 符合 4.1.2要求 工作条件：试 验 方法 外观检测 目测观察温度范围-25～+70℃ 介质温度 0～40℃湿度范围 5～100%工作条件：一次仪表 按 GB/T 17214.1-1998中有关试验方法进行 二次仪表 温度范围-25～+55℃ 湿度范围＜85%同上二次仪表基 本误差 使用调压器，当电源电压在 220V ±22V 范围内变化 时，二次仪表的基本误差不应超过 1%（满量程误差）。
≤1%（满量程误差） ≥20M Ω 绝缘电阻绝缘强度防爆等级 用摇表测量电源输入端与机壳间的绝缘电阻 在电源输入端与机壳间加交流 1500kV 电压，保持 1 分钟，不得发生飞弧或击穿现象 ≥1500kV 超声波明渠流量计应用于爆炸环境中时，按 GB 3836.1和 GB 3836.4试验方法进行ib ⅡBT4 量水堰槽系 统误差 符合 JJG 711的规定 按 JJG 711对所选用的量水堰槽的类型进行试验1.根据被检测堰、槽水位变化范围，在标准液位计上选择三个液位高度值，即堰、槽最大流量 20%（或水位不低于 100mm ）、50%及 100%时的水位值液位测量误 差 ≤3mm 2.将被测流量计的水位传感器安装在标准液位计上，按 1规定的水位逐点进行检验。
计算三个标准液位值与相应流量计液位示值之间的最大差值1、将被检流量计安装在明渠试验段规定的位置上，用水准仪校平测量渠底、堰顶和水位测针零点高程2、开启水泵，打开流量调节阀，让过堰水流在整个装置内循环 10～15min3、根据被检流量计的测量范围，确定五个流量检定点即在 20～100%最大流量范围（包括 20%、100%，但每点液位不低于 100mm ）均匀选取。
检定顺序可以由小到大或由大到小逐点进行流量测量误 差4、按 3选定的流量检定点，换算成与其对应的标准液位值，调节流量调节阀，使流量保持在相应的液位，稳定 10-15min 后，开始观测被检流量计的示值流量值 Qm ，在一个小时内读取五次读数，取其平均值 Qm 读为该点的示值流量值。
Qmi 为该点的流量真值≤5% 5、按检定顺序，调节另一流量检定点，按 4步骤试验全部五个流量检定点6、分别计算五个流量检定点的量程误差ζi =（Qm- Qmi ）/Qmi ×100%， i=1，2，3，4，5。
选取最大的ζmax 读为流量计的测量误差 31.开机后超声波明渠污水流量计经 20次以上测试后，显示屏应能显示瞬时流量、累积流量和累积 计量时间数据显示功 能、数据记 忆、存储功 能检验 数据显示、数据记忆、 存储正常 2.将驻留有一定累积流量和累积计量时间的超声波 明渠污水流量计切断电源，30d 后再开机，以上数据应仍存在机内计时误差 ≤5min/30d 开机后将标准时间置入机内，连续运行 30d1、将驻留有累积流量和累积计量时间的超声波明渠污水流量计接通电源，输入任一流量或累积时间， 原数据不应改变 存储数据和流量计算 参数不能被改写,保持 不变 自动锁定功 能检验 2、保持液位不变，超声波明渠污水流量计在数据清零前后计算显示出的瞬时流量应一致在量水堰槽内有水， 但水不流动情况下， 不应有流量累积 将被检流量计安装在明渠试验段规定的位置上，在量 水堰槽下游抬高水头，让堰槽内保留 30mm 静水情况 下，流量计测量出的瞬时流量应为零自动识别水 流流态检验 无故障运行 可靠性检验 平均无故障运行时间 ≥200d 超声波明渠污水流量计安装后，现场连续运行考核， 平均无故障运行时间应≥200d6 检验规则6.1 出厂检验6.1.1 产品的出厂检验应按本标准 4.1～4.4条的要求和第 5章的试验方法进行，由制造厂质 量检验部门检验合格后，并签发产品合格证，方允许出厂、销售。
6.1.2 6.2 出厂检验中凡出现不合格者，应进行返工，直至检验合格。
型式检验6.2.1 6.2.2 型式检验按本标准全部技术要求和试验方法的规定进行。
有下列情况之一时，应进行型式检验：a)b)c)d)e)f)新产品提交技术（定型）鉴定或科技成果（项目）鉴定前； 新产品试生产或老产品转厂生产后； 产品结构、材料、主要元器件、工艺等有较大改变，可能影响产品性能时； 批量生产时，定期或达到一定产量后； 产品长期停产（三年以上），需要恢复生产时； 出厂检验结果与上一次型式检验有较大差异时； 国家质量监督机构提出进行型式检验时； g)h) 用户对仪器质量有较大异议；6.2.3 型式检验是从出厂检验合格的仪器中随机抽取 2～3台作为试验样机。
在试验中，送 试样品中任一台的任一项目不符合要求时，修复后从该项目起继续试验，并重新抽取 2～3 台进行复检，经复检后仍不符合要求时则停止试验，该批产品判定为不合格。
47 标志、包装、运输和贮存7.1 标志每台设备应在明显的位置上固定铭牌，铭牌的内容包括：a）制造厂商、商标；b）产品名称；c）产品型号；d）产品制造日期或生产批号；e）产品的主要技术参数7.1 包装超声波明渠污水流量计的包装应符合GB/T l91、JB/T 9329和GB/T 15464的有关规定。
7.2 运输包装好的仪器应能适应各种运输方式且应符合JB/T 9329的有关规定。
7.3 贮存包装好的仪器应能适应下列环境条件及贮存要求。
a) 贮存环境温度：-40℃～+60℃。
b) 贮存环境相对湿度：≤90%（+40℃时）。
c) 贮存产品的附近不得有酸性、碱性及其他腐蚀性物质。
5。
