华为可靠性测试标准

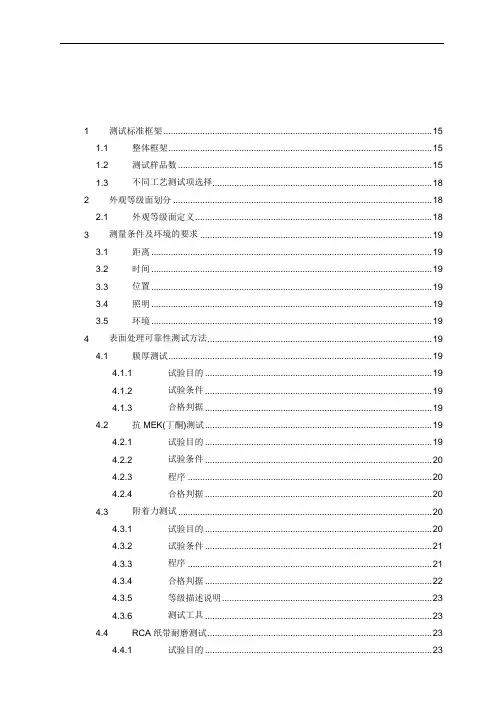

1测试标准框架 (15)1.1整体框架 (15)1.2测试样品数 (15)1.3不同工艺测试项选择 (18)2外观等级面划分 (18)2.1外观等级面定义 (18)3测量条件及环境的要求 (19)3.1距离 (19)3.2时间 (19)3.3位置 (19)3.4照明 (19)3.5环境 (19)4表面处理可靠性测试方法 (19)4.1膜厚测试 (19)4.1.1试验目的 (19)4.1.2试验条件 (19)4.1.3合格判据 (19)4.2抗MEK(丁酮)测试 (19)4.2.1试验目的 (19)4.2.2试验条件 (20)4.2.3程序 (20)4.2.4合格判据 (20)4.3附着力测试 (20)4.3.1试验目的 (20)4.3.2试验条件 (21)4.3.3程序 (21)4.3.4合格判据 (22)4.3.5等级描述说明 (22)4.3.6测试工具 (23)4.4RCA纸带耐磨测试 (23)4.4.1试验目的 (23)4.4.3程序 (24)4.4.4合格判据 (24)4.5酒精摩擦测试 (24)4.5.1试验目的 (24)4.5.2试验条件 (24)4.5.3程序 (24)4.5.4合格判据 (25)4.6橡皮摩擦测试 (25)4.6.1试验目的 (25)4.6.2试验条件 (25)4.6.3程序 (25)4.6.4合格判据 (25)4.7振动摩擦测试 (26)4.7.1试验目的 (26)4.7.2试验条件 (26)4.7.3程序 (26)4.7.4合格判据 (27)4.7.5说明 (28)4.8铅笔硬度测试 (28)4.8.1试验目的 (28)4.8.2试验条件 (28)4.8.3程序 (28)4.8.4合格判据 (30)4.8.5测试工具 (30)4.9抗脏污测试 (30)4.9.1试验目的 (30)4.9.2试验条件 (30)4.9.3程序 (31)4.9.4合格判据 (31)4.10牛顿笔测试 (31)4.10.1试验目的 (31)4.10.2试验条件 (31)4.10.3程序 (31)4.10.5说明 (31)4.11显微维氏硬度测试 (32)4.11.1试验目的 (32)4.11.2试验条件 (32)4.11.3程序 (32)4.11.4合格判据 (32)4.12耐化妆品测试 (32)4.12.1试验目的 (32)4.12.2试验条件 (32)4.12.3程序 (33)4.12.4合格判据 (33)4.13耐手汗测试 (33)4.13.1试验目的 (33)4.13.2试验条件 (33)4.13.3程序 (33)4.13.4合格判据 (34)4.13.5说明 (34)4.14低温存储 (34)4.14.1试验目的 (34)4.14.2试验条件 (34)4.14.3程序 (34)4.14.4合格判据 (35)4.15高温存储 (35)4.15.1试验目的 (35)4.15.2试验条件 (35)4.15.3程序 (35)4.15.4合格判据 (35)4.16交变湿热 (35)4.16.1试验目的 (35)4.16.2试验条件 (35)4.16.3程序 (36)4.16.4合格判据 (36)4.17温度冲击 (36)4.17.2试验条件 (36)4.17.3程序 (36)4.17.4合格判据 (36)4.18太阳辐射 (37)4.18.1试验目的 (37)4.18.2试验条件 (37)4.18.3程序 (37)4.18.4合格判据 (37)4.18.5说明 (37)4.19盐雾测试 (38)4.19.1试验目的 (38)4.19.2试验条件 (38)4.19.3程序 (38)4.19.4合格判据 (39)4.20水煮测试 (40)4.20.1试验目的 (40)4.20.2试验条件 (40)4.20.3程序 (40)4.20.4合格判据 (40)4.20.5说明 (40)4.21切片测试 (40)4.21.1试验目的 (40)4.21.2试验条件 (41)4.21.3程序 (41)4.21.4合格判据 (42)4.22内部件附着力测试 (42)4.22.1试验目的 (42)4.22.2试验条件 (42)4.22.3程序 (43)4.22.4合格判据 (43)4.23内部件交变湿热 (43)4.23.1试验目的 (43)4.23.2试验条件 (43)4.23.4合格判据 (43)4.23.5说明 (43)4.24内部件温度冲击 (43)4.24.1试验目的 (43)4.24.2试验条件 (43)4.24.3程序 (44)4.24.4合格判据 (44)4.25内部五金件阻抗测试 (44)4.25.1试验目的 (44)4.25.2试验条件 (44)4.25.3程序 (44)4.25.4合格判据 (44)4.26内部五金件高温高湿 (45)4.26.1试验目的 (45)4.26.2试验条件 (45)4.26.3程序 (45)4.26.4合格判据 (46)4.27钢丝绒测试 (46)4.27.1试验目的 (46)4.27.2试验条件 (46)4.27.3程序 (46)4.27.4合格判据 (46)4.283D涂层及小部件验证策略 (46)4.28.13D涂层 (46)4.28.2小部件 (46)5结构件强度测试方法 (47)5.1强度测试位置识别方法 (47)5.1.1试验目的 (47)5.1.2试验条件 (47)5.2落锤测试 (48)5.2.1试验目的 (48)5.2.2试验条件 (48)5.2.3程序 (49)5.3弯折测试 (50)5.3.1试验目的 (50)5.3.2试验条件 (50)5.3.3程序 (52)5.3.4合格判据 (52)5.4拉力测试 (53)5.4.1试验目的 (53)5.4.2试验条件 (53)5.4.3程序 (54)5.4.4合格判据 (54)5.5NMT粘合质量初判 (54)5.5.1试验目的 (54)5.5.2试验条件 (54)5.5.3程序 (54)5.5.4合格判据 (55)5.6NMT剪切强度测试 (56)5.6.1试验目的 (56)5.6.2试验条件 (56)5.6.3程序 (56)5.6.4合格判据 (56)5.7NMT定向跌落测试 (56)5.7.1试验目的 (56)5.7.2试验条件 (57)5.7.3程序 (57)5.7.4合格判据 (58)5.8按键手感 (58)5.8.1试验目的 (58)5.8.2试验条件 (58)5.8.3合格判据 (58)5.9按键弹力曲线测试 (58)5.9.1试验目的 (58)5.9.2试验条件 (58)5.9.3资源要求 (58)5.9.5合格判据 (60)5.10USB/耳机/卡托模拟插拔测试 (60)5.10.1试验目的 (60)5.10.2试验条件 (60)5.10.3程序 (61)5.10.4合格判据 (61)5.11表面能测试 (61)5.11.1试验目的 (61)5.11.2试验条件 (61)5.11.3程序 (62)5.11.4合格判据 (62)5.11.5说明 (62)5.11.6附OWENS 计算方法 (63)5.12装饰件拉拔力测试 (63)5.12.1试验目的 (63)5.12.2试验条件 (63)5.12.3程序 (63)5.12.4合格判据 (63)5.13卡托三杆弯测试 (64)5.13.1试验目的 (64)5.13.2试验条件 (64)5.13.3程序 (64)5.13.4合格判据 (64)5.14卡托横梁正向挤压测试 (65)5.14.1试验目的 (65)5.14.2试验条件 (65)5.14.3程序 (65)5.14.4合格判据 (65)5.15卡托横梁侧向挤压测试 (65)5.15.1试验目的 (65)5.15.2试验条件 (66)5.15.3程序 (66)5.15.4合格判据 (66)5.16卡托扭曲测试 (67)5.16.1试验目的 (67)5.16.2试验条件 (67)5.16.3程序 (67)5.16.4合格判据 (67)5.17卡托钢片推出力测试 (68)5.17.1试验目的 (68)5.17.2试验条件 (68)5.17.3程序 (68)5.17.4合格判据 (68)5.18卡托弯折测试 (68)5.18.1试验目的 (68)5.18.2试验条件 (68)5.18.3程序 (69)5.18.4合格判据 (69)5.19螺钉防松扭力测试 (69)5.19.1试验目的 (69)5.19.2试验条件 (69)5.19.3程序 (69)5.19.4合格判据 (70)5.20螺钉破坏扭力测试 (70)5.20.1试验目的 (70)5.20.2试验条件 (70)5.20.3程序 (70)5.20.4合格判据 (70)6非功能类镜片可靠性测试方法 (71)6.1抗化学试剂测试 (71)6.1.1试验目的 (71)6.1.2试验条件 (71)6.1.3程序 (71)6.1.4合格判据 (71)6.2附着力测试 (71)6.2.1试验目的 (71)6.2.2试验条件 (71)6.2.4合格判据 (71)6.2.5说明 (71)6.3铅笔硬度测试 (72)6.3.1试验目的 (72)6.3.2试验条件 (72)6.3.3程序 (72)6.3.4合格判据 (72)6.3.5测试工具 (72)6.4显微维氏硬度测试 (72)6.4.1试验目的 (72)6.4.2试验条件 (72)6.4.3程序 (72)6.4.4合格判据 (73)6.5耐化妆品测试 (73)6.5.1试验目的 (73)6.5.2试验条件 (73)6.5.3程序 (73)6.5.4合格判据 (73)6.6耐手汗测试 (74)6.6.1试验目的 (74)6.6.2试验条件 (74)6.6.3程序 (74)6.6.4合格判据 (74)6.6.5说明 (74)6.7低温存储 (74)6.7.1试验目的 (74)6.7.2试验条件 (74)6.7.3程序 (74)6.7.4合格判据 (74)6.8高温存储 (75)6.8.1试验目的 (75)6.8.2试验条件 (75)6.8.3程序 (75)6.9交变湿热 (75)6.9.1试验目的 (75)6.9.2试验条件 (75)6.9.3程序 (75)6.9.4合格判据 (75)6.10温度冲击 (76)6.10.1试验目的 (76)6.10.2试验条件 (76)6.10.3程序 (76)6.10.4合格判据 (76)6.11酒精摩擦 (76)6.11.1试验目的 (76)6.11.2试验条件 (76)6.11.3程序 (76)6.11.4合格判据 (76)6.12钢丝绒测试 (77)6.12.1试验目的 (77)6.12.2试验条件 (77)6.12.3程序 (77)6.12.4合格判据 (77)6.13盐雾试验 (77)6.13.1试验目的 (77)6.13.2试验条件 (77)6.13.3程序 (77)6.13.4合格判据 (78)6.14水煮测试 (78)6.14.1试验目的 (78)6.14.2试验条件 (78)6.14.3程序 (78)6.14.4合格判据 (78)6.14.5说明 (78)6.15太阳辐射 (78)6.15.1试验目的 (78)6.15.3程序 (78)6.15.4合格判据 (79)6.15.5说明 (79)6.16背面油墨阻抗测试 (79)6.16.1试验目的 (79)6.16.2试验条件 (79)6.16.3程序 (79)6.16.4合格判据 (79)6.17挤压测试 (79)6.17.1试验目的 (79)6.17.2试验条件 (80)6.17.3程序 (80)6.17.4合格判据 (80)6.18镜片推脱力测试 (81)6.18.1试验目的 (81)6.18.2试验条件 (81)6.18.3程序 (81)6.18.4合格判据 (81)6.19镜片背面贴膜拉拔力 (81)6.19.1试验目的 (81)6.19.2试验条件 (81)6.19.3合格判据 (81)6.20四杆弯折(强化指标)测试 (81)6.20.1试验目的 (81)6.20.2试验条件 (81)6.20.3程序 (82)6.20.4合格判据 (82)6.21落球测试 (83)6.21.1试验目的 (83)6.21.2试验条件 (83)6.21.3程序 (83)6.21.4合格判据 (84)6.22环对环挤压测试 (84)6.22.2试验条件 (84)6.22.3程序 (84)6.22.4合格判据 (84)6.23透光率 (85)6.23.1试验目的 (85)6.23.2试验条件 (85)6.23.3合格判据 (85)6.23.4说明 (85)6.24水滴角 (85)6.24.1试验目的 (85)6.24.2试验条件 (85)6.24.3合格判据 (86)6.25表面能测试 (86)7特殊工艺测试方法 (86)7.1贴片logo附着力测试 (86)7.1.1试验目的 (86)7.1.2试验条件 (86)7.1.3程序 (86)7.1.4合格判据 (86)7.2贴片logo拉拔力测试 (86)7.2.1试验目的 (86)7.2.2试验条件 (86)7.2.3判定依据 (86)7.3贴片logo环境测试 (87)7.3.1试验目的 (87)7.3.2试验条件 (87)7.3.3合格判据 (87)7.4PET板材电池盖拉拔力测试 (87)7.4.1试验目的 (87)7.4.2试验条件 (87)7.4.3程序 (87)7.4.4合格判据 (87)7.5屏蔽罩性能测试 (88)7.5.2吃锡测试 (88)7.5.3绝缘电阻测试 (88)7.5.4耐电压测试 (88)8供应商ORT测试要求 (88)8.1应用说明 (88)错误!未找到引用源。

1测试标准框架 (15)1.1整体框架 (15)1.2测试样品数 (15)1.3不同工艺测试项选择 (18)2外观等级面划分 (18)2.1外观等级面定义 (18)3测量条件及环境的要求 (19)3.1距离 (19)3.2时间 (19)3.3位置 (19)3.4照明 (19)3.5环境 (19)4表面处理可靠性测试方法 (19)4.1膜厚测试 (19)4.1.1试验目的 (19)4.1.2试验条件 (19)4.1.3合格判据 (19)4.2抗MEK(丁酮)测试 (19)4.2.1试验目的 (19)4.2.2试验条件 (20)4.2.3程序 (20)4.2.4合格判据 (20)4.3附着力测试 (20)4.3.1试验目的 (20)4.3.2试验条件 (21)4.3.3程序 (21)4.3.4合格判据 (22)4.3.5等级描述说明 (23)4.3.6测试工具 (23)4.4RCA纸带耐磨测试 (23)4.4.2试验条件 (24)4.4.3程序 (24)4.4.4合格判据 (24)4.5酒精摩擦测试 (24)4.5.1试验目的 (24)4.5.2试验条件 (25)4.5.3程序 (25)4.5.4合格判据 (25)4.6橡皮摩擦测试 (25)4.6.1试验目的 (25)4.6.2试验条件 (25)4.6.3程序 (25)4.6.4合格判据 (26)4.7振动摩擦测试 (26)4.7.1试验目的 (26)4.7.2试验条件 (26)4.7.3程序 (26)4.7.4合格判据 (27)4.7.5说明 (28)4.8铅笔硬度测试 (28)4.8.1试验目的 (28)4.8.2试验条件 (28)4.8.3程序 (28)4.8.4合格判据 (30)4.8.5测试工具 (30)4.9抗脏污测试 (31)4.9.1试验目的 (31)4.9.2试验条件 (31)4.9.3程序 (31)4.9.4合格判据 (31)4.10牛顿笔测试 (31)4.10.1试验目的 (31)4.10.2试验条件 (31)4.10.4合格判据 (32)4.10.5说明 (32)4.11显微维氏硬度测试 (32)4.11.1试验目的 (32)4.11.2试验条件 (32)4.11.3程序 (32)4.11.4合格判据 (33)4.12耐化妆品测试 (33)4.12.1试验目的 (33)4.12.2试验条件 (33)4.12.3程序 (33)4.12.4合格判据 (33)4.13耐手汗测试 (33)4.13.1试验目的 (33)4.13.2试验条件 (33)4.13.3程序 (34)4.13.4合格判据 (34)4.13.5说明 (34)4.14低温存储 (35)4.14.1试验目的 (35)4.14.2试验条件 (35)4.14.3程序 (35)4.14.4合格判据 (35)4.15高温存储 (35)4.15.1试验目的 (35)4.15.2试验条件 (35)4.15.3程序 (35)4.15.4合格判据 (35)4.16交变湿热 (36)4.16.1试验目的 (36)4.16.2试验条件 (36)4.16.3程序 (36)4.16.4合格判据 (36)4.17.1试验目的 (36)4.17.2试验条件 (37)4.17.3程序 (37)4.17.4合格判据 (37)4.18太阳辐射 (37)4.18.1试验目的 (37)4.18.2试验条件 (37)4.18.3程序 (37)4.18.4合格判据 (38)4.18.5说明 (38)4.19盐雾测试 (38)4.19.1试验目的 (38)4.19.2试验条件 (39)4.19.3程序 (39)4.19.4合格判据 (39)4.20水煮测试 (40)4.20.1试验目的 (40)4.20.2试验条件 (40)4.20.3程序 (41)4.20.4合格判据 (41)4.20.5说明 (41)4.21切片测试 (41)4.21.1试验目的 (41)4.21.2试验条件 (41)4.21.3程序 (41)4.21.4合格判据 (43)4.22内部件附着力测试 (43)4.22.1试验目的 (43)4.22.2试验条件 (43)4.22.3程序 (43)4.22.4合格判据 (43)4.23内部件交变湿热 (43)4.23.1试验目的 (43)4.23.3程序 (44)4.23.4合格判据 (44)4.23.5说明 (44)4.24内部件温度冲击 (44)4.24.1试验目的 (44)4.24.2试验条件 (44)4.24.3程序 (44)4.24.4合格判据 (44)4.25内部五金件阻抗测试 (44)4.25.1试验目的 (44)4.25.2试验条件 (44)4.25.3程序 (45)4.25.4合格判据 (45)4.26内部五金件高温高湿 (46)4.26.1试验目的 (46)4.26.2试验条件 (46)4.26.3程序 (46)4.26.4合格判据 (46)4.27钢丝绒测试 (46)4.27.1试验目的 (46)4.27.2试验条件 (46)4.27.3程序 (46)4.27.4合格判据 (46)4.283D涂层及小部件验证策略 (47)4.28.13D涂层 (47)4.28.2小部件 (47)5结构件强度测试方法 (47)5.1强度测试位置识别方法 (47)5.1.1试验目的 (47)5.1.2试验条件 (47)5.2落锤测试 (48)5.2.1试验目的 (48)5.2.2试验条件 (48)5.2.4合格判据 (50)5.3弯折测试 (51)5.3.1试验目的 (51)5.3.2试验条件 (51)5.3.3程序 (53)5.3.4合格判据 (53)5.4拉力测试 (54)5.4.1试验目的 (54)5.4.2试验条件 (54)5.4.3程序 (54)5.4.4合格判据 (55)5.5NMT粘合质量初判 (55)5.5.1试验目的 (55)5.5.2试验条件 (55)5.5.3程序 (55)5.5.4合格判据 (55)5.6NMT剪切强度测试 (56)5.6.1试验目的 (56)5.6.2试验条件 (56)5.6.3程序 (57)5.6.4合格判据 (57)5.7NMT定向跌落测试 (57)5.7.1试验目的 (57)5.7.2试验条件 (57)5.7.3程序 (58)5.7.4合格判据 (58)5.8按键手感 (58)5.8.1试验目的 (58)5.8.2试验条件 (59)5.8.3合格判据 (59)5.9按键弹力曲线测试 (59)5.9.1试验目的 (59)5.9.2试验条件 (59)5.9.4测试步骤 (60)5.9.5合格判据 (60)5.10USB/耳机/卡托模拟插拔测试 (61)5.10.1试验目的 (61)5.10.2试验条件 (61)5.10.3程序 (61)5.10.4合格判据 (62)5.11表面能测试 (62)5.11.1试验目的 (62)5.11.2试验条件 (62)5.11.3程序 (62)5.11.4合格判据 (63)5.11.5说明 (63)5.11.6附OWENS 计算方法 (63)5.12装饰件拉拔力测试 (64)5.12.1试验目的 (64)5.12.2试验条件 (64)5.12.3程序 (64)5.12.4合格判据 (64)5.13卡托三杆弯测试 (64)5.13.1试验目的 (64)5.13.2试验条件 (64)5.13.3程序 (65)5.13.4合格判据 (65)5.14卡托横梁正向挤压测试 (65)5.14.1试验目的 (65)5.14.2试验条件 (65)5.14.3程序 (66)5.14.4合格判据 (66)5.15卡托横梁侧向挤压测试 (66)5.15.1试验目的 (66)5.15.2试验条件 (66)5.15.3程序 (67)5.16卡托扭曲测试 (67)5.16.1试验目的 (67)5.16.2试验条件 (68)5.16.3程序 (68)5.16.4合格判据 (68)5.17卡托钢片推出力测试 (68)5.17.1试验目的 (68)5.17.2试验条件 (69)5.17.3程序 (69)5.17.4合格判据 (69)5.18卡托弯折测试 (69)5.18.1试验目的 (69)5.18.2试验条件 (69)5.18.3程序 (70)5.18.4合格判据 (70)5.19螺钉防松扭力测试 (70)5.19.1试验目的 (70)5.19.2试验条件 (70)5.19.3程序 (70)5.19.4合格判据 (71)5.20螺钉破坏扭力测试 (71)5.20.1试验目的 (71)5.20.2试验条件 (71)5.20.3程序 (71)5.20.4合格判据 (71)6非功能类镜片可靠性测试方法 (72)6.1抗化学试剂测试 (72)6.1.1试验目的 (72)6.1.2试验条件 (72)6.1.3程序 (72)6.1.4合格判据 (72)6.2附着力测试 (72)6.2.1试验目的 (72)6.2.3程序 (72)6.2.4合格判据 (72)6.2.5说明 (72)6.3铅笔硬度测试 (73)6.3.1试验目的 (73)6.3.2试验条件 (73)6.3.3程序 (73)6.3.4合格判据 (73)6.3.5测试工具 (73)6.4显微维氏硬度测试 (73)6.4.1试验目的 (73)6.4.2试验条件 (73)6.4.3程序 (73)6.4.4合格判据 (74)6.5耐化妆品测试 (74)6.5.1试验目的 (74)6.5.2试验条件 (74)6.5.3程序 (74)6.5.4合格判据 (74)6.6耐手汗测试 (75)6.6.1试验目的 (75)6.6.2试验条件 (75)6.6.3程序 (75)6.6.4合格判据 (75)6.6.5说明 (75)6.7低温存储 (75)6.7.1试验目的 (75)6.7.2试验条件 (75)6.7.3程序 (75)6.7.4合格判据 (75)6.8高温存储 (76)6.8.1试验目的 (76)6.8.2试验条件 (76)6.8.4合格判据 (76)6.9交变湿热 (76)6.9.1试验目的 (76)6.9.2试验条件 (76)6.9.3程序 (76)6.9.4合格判据 (76)6.10温度冲击 (77)6.10.1试验目的 (77)6.10.2试验条件 (77)6.10.3程序 (77)6.10.4合格判据 (77)6.11酒精摩擦 (77)6.11.1试验目的 (77)6.11.2试验条件 (77)6.11.3程序 (77)6.11.4合格判据 (77)6.12钢丝绒测试 (78)6.12.1试验目的 (78)6.12.2试验条件 (78)6.12.3程序 (78)6.12.4合格判据 (78)6.13盐雾试验 (78)6.13.1试验目的 (78)6.13.2试验条件 (78)6.13.3程序 (78)6.13.4合格判据 (79)6.14水煮测试 (79)6.14.1试验目的 (79)6.14.2试验条件 (79)6.14.3程序 (79)6.14.4合格判据 (79)6.14.5说明 (79)6.15太阳辐射 (79)6.15.2试验条件 (79)6.15.3程序 (79)6.15.4合格判据 (80)6.15.5说明 (80)6.16背面油墨阻抗测试 (80)6.16.1试验目的 (80)6.16.2试验条件 (80)6.16.3程序 (80)6.16.4合格判据 (80)6.17挤压测试 (80)6.17.1试验目的 (80)6.17.2试验条件 (81)6.17.3程序 (81)6.17.4合格判据 (81)6.18镜片推脱力测试 (82)6.18.1试验目的 (82)6.18.2试验条件 (82)6.18.3程序 (82)6.18.4合格判据 (82)6.19镜片背面贴膜拉拔力 (82)6.19.1试验目的 (82)6.19.2试验条件 (82)6.19.3合格判据 (82)6.20四杆弯折(强化指标)测试 (82)6.20.1试验目的 (82)6.20.2试验条件 (82)6.20.3程序 (83)6.20.4合格判据 (83)6.21落球测试 (84)6.21.1试验目的 (84)6.21.2试验条件 (84)6.21.3程序 (84)6.21.4合格判据 (85)6.22.1试验目的 (85)6.22.2试验条件 (85)6.22.3程序 (85)6.22.4合格判据 (85)6.23透光率 (86)6.23.1试验目的 (86)6.23.2试验条件 (86)6.23.3合格判据 (86)6.23.4说明 (86)6.24水滴角 (86)6.24.1试验目的 (86)6.24.2试验条件 (86)6.24.3合格判据 (87)6.25表面能测试 (87)7特殊工艺测试方法 (87)7.1贴片logo附着力测试 (87)7.1.1试验目的 (87)7.1.2试验条件 (87)7.1.3程序 (87)7.1.4合格判据 (87)7.2贴片logo拉拔力测试 (87)7.2.1试验目的 (87)7.2.2试验条件 (87)7.2.3判定依据 (87)7.3贴片logo环境测试 (88)7.3.1试验目的 (88)7.3.2试验条件 (88)7.3.3合格判据 (88)7.4PET板材电池盖拉拔力测试 (88)7.4.1试验目的 (88)7.4.2试验条件 (88)7.4.3程序 (88)7.4.4合格判据 (88)7.5.1高温测试 (89)7.5.2吃锡测试 (89)7.5.3绝缘电阻测试 (89)7.5.4耐电压测试 (89)8供应商ORT测试要求 (89)8.1应用说明 (89)错误!未找到引用源。

华为客户可靠性测试标准1 测试标准框架1.1 整体框架1.2 测试样品数1.3 不同工艺测试项选择2 外观等级面划分2.1 外观等级面定义3 测量条件及环境的要求3.1 距离3.2 时间3.3 位置3.4 照明3.5 环境4 表面处理可靠性测试方法4.1 膜厚测试4.1.1 试验目的4.1.2 试验条件4.1.3 合格判据4.2 抗MEK(丁酮)测试4.2.1 试验目的4.2.2 试验条件4.2.3 程序4.2.4 合格判据4.3 附着力测试4.3.1 试验目的4.3.2 试验条件4.3.3 程序4.3.4 合格判据4.3.5 等级描述说明4.3.6 测试工具4.4 RCA纸带耐磨测试4.4.1 试验目的4.4.2 试验条件4.4.3 程序4.4.4 合格判据4.5 酒精摩擦测试4.5.1 试验目的4.5.2 试验条件4.5.3 程序4.5.4 合格判据4.6 橡皮摩擦测试4.6.1 试验目的4.6.2 试验条件4.6.3 程序4.6.4 合格判据4.7 振动摩擦测试4.7.1 试验目的4.7.2 试验条件4.7.3 程序4.7.4 合格判据4.7.5 说明4.8 铅笔硬度测试4.8.1 试验目的4.8.2 试验条件4.8.3 程序4.8.4 合格判据4.8.5 测试工具4.9 抗脏污测试4.9.1 试验目的4.9.2 试验条件4.9.3 程序4.9.4 合格判据4.10 牛顿笔测试4.10.1 试验目的4.10.2 试验条件4.10.3 程序4.10.4 合格判据4.10.5 说明4.11 显微维氏硬度测试4.11.1 试验目的4.11.2 试验条件4.11.3程序4.11.4 合格判据4.12 耐化妆品测试4.12.1 试验目的4.12.2 试验条件4.12.3 程序4.12.4 合格判据4.13 耐手汗测试4.13.1 试验目的4.13.2 试验条件4.13.3 程序4.13.4 合格判据4.13.5 说明4.14 低温存储4.14.1 试验目的4.14.2 试验条件4.14.3 程序4.14.4 合格判据4.15 高温存储4.15.1 试验目的4.15.2 试验条件4.15.3 程序4.15.4 合格判据4.16 交变湿热4.16.1 试验目的4.16.2 试验条件4.16.3 程序4.16.4 合格判据4.17 温度冲击4.17.1 试验目的4.17.2 试验条件4.17.3 程序4.17.4 合格判据4.18 太阳辐射4.18.1 试验目的4.18.2 试验条件4.18.3 程序4.18.4 合格判据4.18.5 说明4.19 盐雾测试4.19.1 试验目的4.19.2 试验条件4.19.3 程序4.19.4 合格判据4.20 水煮测试4.20.1 试验目的4.20.2 试验条件4.20.3 程序4.20.4 合格判据4.20.5 说明4.21 切片测试4.21.1 试验目的4.21.2 试验条件4.21.3 程序4.21.4 合格判据4.22 内部件附着力测试4.22.1 试验目的4.22.2 试验条件4.22.3 程序4.22.4 合格判据4.23 内部件交变湿热4.23.1 试验目的4.23.2 试验条件4.23.3 程序4.23.4 合格判据4.23.5 说明4.24 内部件温度冲击4.24.1 试验目的4.24.2 试验条件4.24.3 程序4.24.4 合格判据4.25 内部五金件阻抗测试4.25.1 试验目的4.25.2 试验条件4.25.3 程序4.25.4 合格判据4.26 内部五金件高温高湿4.26.1 试验目的4.26.2 试验条件4.26.3 程序4.26.4 合格判据4.27 钢丝绒测试4.27.1 试验目的4.27.3 程序4.27.4 合格判据4.28 3D涂层及小部件验证策略4.28.1 3D涂层4.28.2 小部件5 结构件强度测试方法5.1 强度测试位置识别方法5.1.1 试验目的5.1.2 试验条件5.2 落锤测试5.2.1 试验目的5.2.2 试验条件5.2.3 程序5.2.4 合格判据5.3 弯折测试5.3.1 试验目的5.3.2 试验条件5.3.3 程序5.3.4 合格判据5.4 拉力测试5.4.2 试验条件5.4.3 程序5.4.4 合格判据5.5 NMT粘合质量初判5.5.1 试验目的5.5.2 试验条件5.5.3 程序5.5.4 合格判据5.6 NMT剪切强度测试5.6.1 试验目的5.6.2 试验条件5.6.3 程序5.6.4 合格判据5.7 NMT定向跌落测试5.7.1 试验目的5.7.2 试验条件5.7.3 程序5.7.4 合格判据5.8 按键手感5.8.1 试验目的5.8.2 试验条件5.8.3 合格判据5.9 按键弹力曲线测试5.9.1 试验目的5.9.2 试验条件5.9.3 资源要求5.9.4 测试步骤5.9.5 合格判据5.10 USB/耳机/卡托模拟插拔测试5.10.3 程序5.10.4 合格判据5.11 表面能测试5.11.1 试验目的5.11.2 试验条件5.11.3 程序5.11.4 合格判据5.11.5 说明5.11.6 附OWENS 计算方法5.12 装饰件拉拔力测试5.12.1 试验目的5.12.2 试验条件5.12.3 程序5.12.4 合格判据5.13 卡托三杆弯测试5.13.1 试验目的5.13.2 试验条件5.13.3 程序5.13.4 合格判据5.14 卡托横梁正向挤压测试5.14.1 试验目的5.14.2 试验条件5.14.3 程序5.14.4 合格判据5.15 卡托横梁侧向挤压测试5.15.1 试验目的5.15.2 试验条件5.15.3 程序5.15.4 合格判据5.16 卡托扭曲测试5.16.1 试验目的5.16.2 试验条件5.16.3 程序5.16.4 合格判据5.17 卡托钢片推出力测试5.17.1 试验目的5.17.2 试验条件5.17.3 程序5.17.4 合格判据5.18 卡托弯折测试5.18.1 试验目的5.18.2 试验条件5.18.3 程序5.18.4 合格判据5.19 螺钉防松扭力测试5.19.1 试验目的5.19.2 试验条件5.19.3 程序5.19.4 合格判据5.20 螺钉破坏扭力测试5.20.1 试验目的5.20.2 试验条件5.20.3 程序5.20.4 合格判据6 非功能类镜片可靠性测试方法6.1 抗化学试剂测试6.1.1 试验目的6.1.2 试验条件6.1.3 程序6.1.4 合格判据6.2 附着力测试6.2.1 试验目的6.2.2 试验条件6.2.3 程序6.2.4 合格判据6.2.5 说明6.3 铅笔硬度测试6.3.1 试验目的6.3.2 试验条件6.3.3 程序6.3.4 合格判据6.3.5 测试工具6.4 显微维氏硬度测试6.4.1 试验目的6.4.2 试验条件6.4.3 程序6.4.4 合格判据6.5 耐化妆品测试6.5.1 试验目的6.5.2 试验条件6.5.3 程序6.5.4 合格判据6.6 耐手汗测试6.6.1 试验目的6.6.2 试验条件6.6.3 程序6.6.4 合格判据6.6.5 说明6.7 低温存储6.7.1 试验目的6.7.2 试验条件6.7.3 程序6.7.4 合格判据6.8 高温存储6.8.1 试验目的6.8.2 试验条件6.8.3 程序6.8.4 合格判据6.9 交变湿热6.9.1 试验目的6.9.3 程序6.9.4 合格判据6.10 温度冲击6.10.1 试验目的6.10.2 试验条件6.10.3 程序6.10.4 合格判据6.11 酒精摩擦6.11.1 试验目的6.11.2 试验条件6.11.3 程序6.11.4 合格判据6.12 钢丝绒测试6.12.1 试验目的6.12.2 试验条件6.12.3 程序6.12.4 合格判据6.13 盐雾试验6.13.1 试验目的6.13.2 试验条件6.13.3 程序6.13.4 合格判据6.14 水煮测试6.14.1 试验目的6.14.2 试验条件6.14.3 程序6.14.4 合格判据6.14.5 说明6.15 太阳辐射6.15.1 试验目的6.15.2 试验条件6.15.3 程序6.15.4 合格判据6.15.5 说明6.16 背面油墨阻抗测试6.16.1 试验目的6.16.2 试验条件6.16.3程序6.16.4 合格判据6.17 挤压测试6.17.1 试验目的6.17.2 试验条件6.17.3 程序6.17.4 合格判据6.18 镜片推脱力测试6.18.1 试验目的6.18.2 试验条件6.18.3 程序6.18.4 合格判据6.19 镜片背面贴膜拉拔力6.19.2 试验条件6.19.3 合格判据6.20 四杆弯折(强化指标)测试6.20.1 试验目的6.20.2 试验条件6.20.3 程序6.20.4 合格判据6.21 落球测试6.21.1 试验目的6.21.2 试验条件6.21.3 程序6.21.4 合格判据6.22 环对环挤压测试6.22.1 试验目的6.22.2 试验条件6.22.3 程序6.22.4 合格判据6.23 透光率6.23.1 试验目的6.23.2 试验条件6.23.3 合格判据6.23.4 说明6.24 水滴角6.24.1 试验目的6.24.2 试验条件6.24.3 合格判据6.25 表面能测试7 特殊工艺测试方法7.1 贴片logo附着力测试7.1.1 试验目的7.1.2 试验条件7.1.3 程序7.1.4 合格判据7.2 贴片logo拉拔力测试7.2.1 试验目的7.2.2 试验条件7.2.3 判定依据7.3 贴片logo环境测试7.3.1 试验目的7.3.2 试验条件7.3.3 合格判据7.4 PET板材电池盖拉拔力测试7.4.1 试验目的7.4.2 试验条件7.4.3 程序7.4.4 合格判据7.5 屏蔽罩性能测试7.5.1 高温测试7.5.2 吃锡测试7.5.3 绝缘电阻测试7.5.4 耐电压测试8 供应商ORT测试要求8.1 应用说明错误！未找到引用源。

华为可靠性测试标准测试项目华为可靠性测试标准 1.高度：15cm 2.钢球重量130g，直径32mm 3.测试位置为手机屏幕视窗表面上的9个位置放在刚性测试平台上（刚性台面厚度大于30mm）,用钢球从标准要求的高度落下冲击各指定位置1次。

试验后允许触摸屏上出现有凹坑，白点，但不允许触摸屏上有裂纹出现，功能测试OK。

1. 对涂层表面目检，保证无刮花、划痕、脱落等异常。

2. 将铅笔削至露出圆柱形铅芯3mm 长度左右（注意不能损坏笔芯）,握住铅笔使其与400号水砂纸成90度角，在砂纸上面持续划圈以摩擦笔芯端面，直至获得端面平整边缘锐利的铅芯时为止。

3•用规定硬度6H的三菱试验铅笔芯，施加在笔尖上的载荷为1kgf,铅笔芯前端接触待测表面，铅笔芯与待测表面的夹角为45°,推动铅笔向前滑动约5mm 长，共划 5 条（不同位置）,每划一笔重新研磨铅笔端面。

4. 测试完成后，轻轻擦掉表面上的黑色铅笔划痕并与未测试样品进行对比。

盐雾浓度为5%的NaCI溶液，在35± 2C条件连续喷雾8小时，然后移出进行16小时晾干。

样品无被氧化将样品组成整机 4.0寸以下产品，跌落次数2轮*（6面）,0.3m + 1.2m; 4.0寸洽）-4.7寸产品，跌落次数2轮*（6面）,0.3m + 1m; 4.7寸（含）-5.0,跌落次数2轮*（6面）,0.3m + 0.8m; 5.0寸以上的，跌落次数2轮*（6 面）,0.3m + 0.7m;跌落后屏无破裂，功能正常。

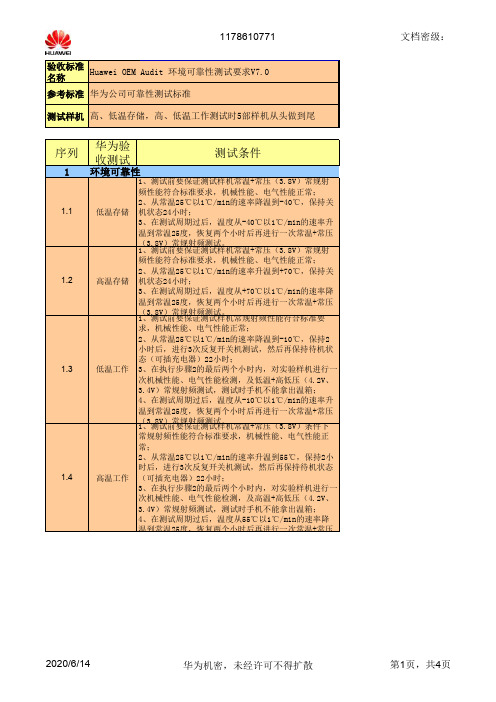

10cm高度、A/B（整机华为可靠性测试标准_文档下载http：///beb2f4ce6c31e368094dadc63.htmI ）面各4000 次；跌落后屏无破裂，功能正常-10 度，0.8m,1 轮*6 面（三防手机1.5m）产品放入-1 0度的温箱中存储2小时每次跌落只检查产品的机械性能，测试结束后2小时检查产品机械、电气性能（1）10pcs样本：0.5m/100次+1m/100次，每50次检查一次（2）10pcs样本1m/100次，每50次检查一次（3）（1）和⑵的OK的样本继续进行1m测试直至全部失效，上限1000次（供开发参考发现薄弱点，提升可靠性设计）（转速设定参考值：1m（10-12次/分卜0.5m（16-18次/分））全面检查：0、50、100、150、200、300、400、600、800、1000 检查点，确保正常的电气和机械性能，测试完成后，需要对OK样本进行拆机检查。

1 测试标准框架错误!未定义书签。

整体框架错误!未定义书签。

测试样品数错误!未定义书签。

不同工艺测试项选择错误!未定义书签。

2 外观等级面划分错误!未定义书签。

外观等级面定义错误!未定义书签。

3 测量条件及环境的要求错误!未定义书签。

距离错误!未定义书签。

时间错误!未定义书签。

位置错误!未定义书签。

照明错误!未定义书签。

环境错误!未定义书签。

4 表面处理可靠性测试方法错误!未定义书签。

膜厚测试错误!未定义书签。

试验目的错误!未定义书签。

试验条件错误!未定义书签。

合格判据错误!未定义书签。

抗MEK(丁酮)测试错误!未定义书签。

试验目的错误!未定义书签。

试验条件错误!未定义书签。

程序错误!未定义书签。

合格判据错误!未定义书签。

附着力测试错误!未定义书签。

试验目的错误!未定义书签。

试验条件错误!未定义书签。

程序错误!未定义书签。

合格判据错误!未定义书签。

等级描述说明错误!未定义书签。

测试工具错误!未定义书签。

RCA纸带耐磨测试错误!未定义书签。

试验目的错误!未定义书签。

试验条件错误!未定义书签。

程序错误!未定义书签。

合格判据错误!未定义书签。

酒精摩擦测试错误!未定义书签。

试验目的错误!未定义书签。

试验条件错误!未定义书签。

程序错误!未定义书签。

合格判据错误!未定义书签。

橡皮摩擦测试错误!未定义书签。

试验目的错误!未定义书签。

试验条件错误!未定义书签。

程序错误!未定义书签。

合格判据错误!未定义书签。

振动摩擦测试错误!未定义书签。

试验目的错误!未定义书签。

试验条件错误!未定义书签。

程序错误!未定义书签。

合格判据错误!未定义书签。

铅笔硬度测试错误!未定义书签。

试验目的错误!未定义书签。

试验条件错误!未定义书签。

程序错误!未定义书签。

合格判据错误!未定义书签。

测试工具错误!未定义书签。

抗脏污测试错误!未定义书签。

试验目的错误!未定义书签。

试验条件错误!未定义书签。

程序错误!未定义书签。

合格判据错误!未定义书签。

1.1整体框架................................................................................. 错误!未定义书签。

1.2测试样品数 ............................................................................. 错误!未定义书签。

1.3不同工艺测试项选择............................................................... 错误!未定义书签。

2外观等级面划分 ............................................................................... 错误!未定义书签。

2.1外观等级面定义...................................................................... 错误!未定义书签。

3测量条件及环境的要求 .................................................................... 错误!未定义书签。

3.1距离........................................................................................ 错误!未定义书签。

3.2时间........................................................................................ 错误!未定义书签。

3.3位置........................................................................................ 错误!未定义书签。

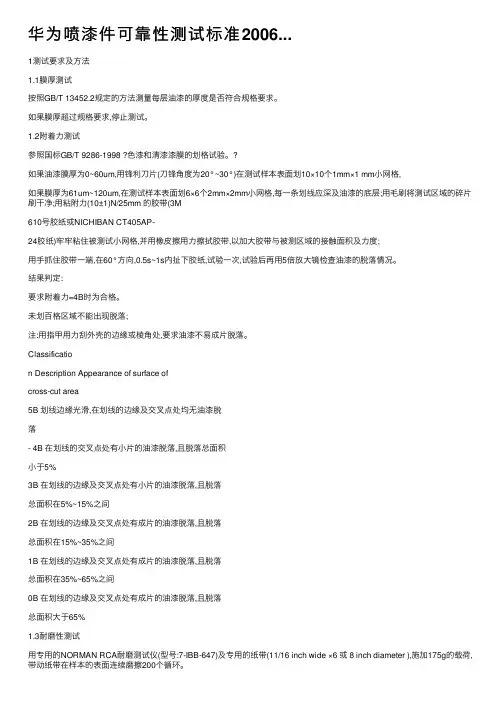

华为喷漆件可靠性测试标准2006...1测试要求及⽅法1.1膜厚测试按照GB/T 13452.2规定的⽅法测量每层油漆的厚度是否符合规格要求。

如果膜厚超过规格要求,停⽌测试。

1.2附着⼒测试参照国标GB/T 9286-1998 ?⾊漆和清漆漆膜的划格试验。

?如果油漆膜厚为0~60um,⽤锋利⼑⽚(⼑锋⾓度为20°~30°)在测试样本表⾯划10×10个1mm×1 mm⼩⽹格,如果膜厚为61um~120um,在测试样本表⾯划6×6个2mm×2mm⼩⽹格,每⼀条划线应深及油漆的底层;⽤⽑刷将测试区域的碎⽚刷⼲净;⽤粘附⼒(10±1)N/25mm 的胶带(3M610号胶纸或NICHIBAN CT405AP-24胶纸)牢牢粘住被测试⼩⽹格,并⽤橡⽪擦⽤⼒擦拭胶带,以加⼤胶带与被测区域的接触⾯积及⼒度;⽤⼿抓住胶带⼀端,在60°⽅向,0.5s~1s内扯下胶纸,试验⼀次,试验后再⽤5倍放⼤镜检查油漆的脱落情况。

结果判定:要求附着⼒=4B时为合格。

未划百格区域不能出现脱落;注:⽤指甲⽤⼒刮外壳的边缘或棱⾓处,要求油漆不易成⽚脱落。

Classification Description Appearance of surface ofcross-cut area5B 划线边缘光滑,在划线的边缘及交叉点处均⽆油漆脱落- 4B 在划线的交叉点处有⼩⽚的油漆脱落,且脱落总⾯积⼩于5%3B 在划线的边缘及交叉点处有⼩⽚的油漆脱落,且脱落总⾯积在5%~15%之间2B 在划线的边缘及交叉点处有成⽚的油漆脱落,且脱落总⾯积在15%~35%之间1B 在划线的边缘及交叉点处有成⽚的油漆脱落,且脱落总⾯积在35%~65%之间0B 在划线的边缘及交叉点处有成⽚的油漆脱落,且脱落总⾯积⼤于65%1.3耐磨性测试⽤专⽤的NORMAN RCA耐磨测试仪(型号:7-IBB-647)及专⽤的纸带(11/16 inch wide ×6 或 8 inch diameter ),施加175g的载荷,带动纸带在样本的表⾯连续磨擦200个循环。
