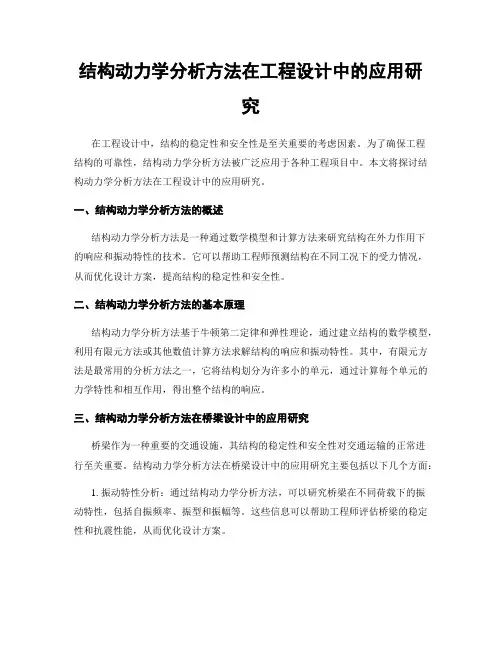

结构动力学分析方法在工程设计中的应用研究在工程设计中，结构的稳定性和安全性是至关重要的考虑因素。
为了确保工程结构的可靠性，结构动力学分析方法被广泛应用于各种工程项目中。
本文将探讨结构动力学分析方法在工程设计中的应用研究。
一、结构动力学分析方法的概述结构动力学分析方法是一种通过数学模型和计算方法来研究结构在外力作用下的响应和振动特性的技术。
它可以帮助工程师预测结构在不同工况下的受力情况，从而优化设计方案，提高结构的稳定性和安全性。
二、结构动力学分析方法的基本原理结构动力学分析方法基于牛顿第二定律和弹性理论，通过建立结构的数学模型，利用有限元方法或其他数值计算方法求解结构的响应和振动特性。
其中，有限元方法是最常用的分析方法之一，它将结构划分为许多小的单元，通过计算每个单元的力学特性和相互作用，得出整个结构的响应。
三、结构动力学分析方法在桥梁设计中的应用研究桥梁作为一种重要的交通设施，其结构的稳定性和安全性对交通运输的正常进行至关重要。
结构动力学分析方法在桥梁设计中的应用研究主要包括以下几个方面：1. 振动特性分析：通过结构动力学分析方法，可以研究桥梁在不同荷载下的振动特性，包括自振频率、振型和振幅等。
这些信息可以帮助工程师评估桥梁的稳定性和抗震性能，从而优化设计方案。
2. 动力响应分析：结构动力学分析方法可以模拟桥梁在外力作用下的动力响应，包括位移、应力和变形等。
通过分析结构的动力响应，可以评估桥梁的受力情况，从而指导工程师进行结构优化设计。
3. 抗震性能评估：结构动力学分析方法可以用于评估桥梁的抗震性能。
通过模拟地震荷载下的结构响应，可以评估桥梁的破坏概率和安全系数，从而确定桥梁的抗震设计要求。
四、结构动力学分析方法在建筑设计中的应用研究除了桥梁设计，结构动力学分析方法在建筑设计中也有广泛的应用研究。
建筑结构的稳定性和安全性对人们的生活和工作环境至关重要，因此结构动力学分析方法在建筑设计中的应用研究也备受关注。

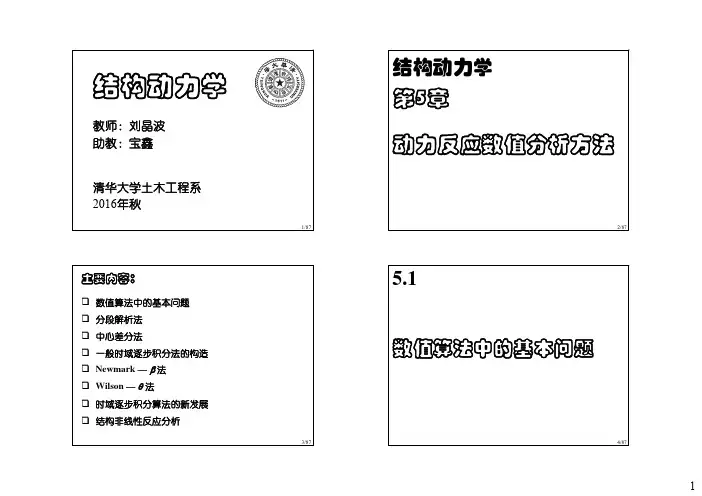

1/87结构动力学教师：刘晶波助教：宝鑫清华大学土木工程系2016年秋2/87结构动力学第5章动力反应数值分析方法3/87主要内容：❑数值算法中的基本问题❑分段解析法❑中心差分法❑一般时域逐步积分法的构造❑Newmark —β法❑Wilson —θ法❑时域逐步积分算法的新发展❑结构非线性反应分析4/875.1数值算法中的基本问题5/875.1数值算法中的基本问题前面介绍了二种结构动力反应分析方法：时域分析方法—Duhamel 积分法，频域分析方法—Fourier 变换法。
●这两种方法适用于处理线弹性结构的动力反应问题。
当外荷载为解析函数时，采用这两种方法一般可以得到体系动力反应的解析解，当荷载变化复杂时无法得到解析解, 通过数值计算可以得到动力反应的数值解。
●这两种分析方法的特点是均基于叠加原理，要求结构体系是线弹性的，当外荷载较大时，结构反应可能进入物理非线性(弹塑性)，或结构位移较大时，结构可能进入几何非线性，这时叠加原理将不再适用。
此时可以采用时域逐步积分法求解运动微分方程。
6/875.1 数值算法中的基本问题时域逐步积分法——Step-by-step methods 结构动力反应分析的时域直接数值计算方法：（1）分段解析法；（2）中心差分法；（3）平均加速度法；（4）线性加速度法；（5）Newmark －β法；（6）Wilson －θ法；（7）Houbolt 法；（8）广义α法；•••••••••时域逐步积分法是结构动力分析问题中一个得到广泛研究的课题，也是得到广泛应用的计算方法。
7/875.1 数值算法中的基本问题采用叠加原理的时域和频域分析方法（Duhamel 积分，Fourier 变换），假设结构在全部反应过程中都是线性的，而时域逐步积分法，只假设在一个时间步距内是线性的，相当于用分段直线来逼近实际的曲线。
时域逐步积分法研究的是离散时间点上的值，例如位移和速度为：而这种离散化正符合计算机存贮的特点。

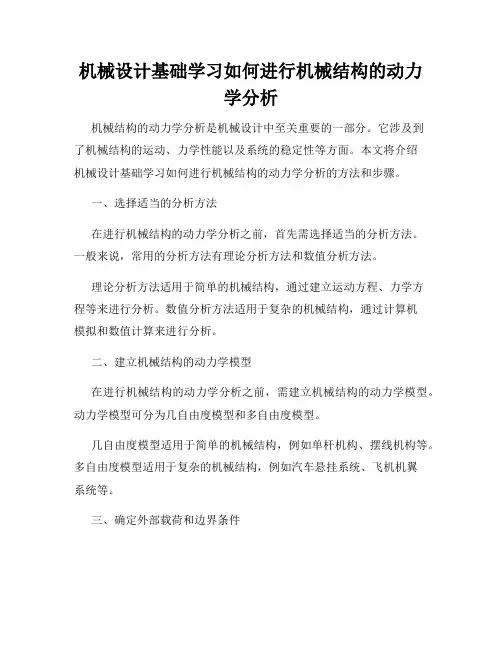

机械设计基础学习如何进行机械结构的动力学分析机械结构的动力学分析是机械设计中至关重要的一部分。
它涉及到了机械结构的运动、力学性能以及系统的稳定性等方面。
本文将介绍机械设计基础学习如何进行机械结构的动力学分析的方法和步骤。
一、选择适当的分析方法在进行机械结构的动力学分析之前，首先需选择适当的分析方法。
一般来说，常用的分析方法有理论分析方法和数值分析方法。
理论分析方法适用于简单的机械结构，通过建立运动方程、力学方程等来进行分析。
数值分析方法适用于复杂的机械结构，通过计算机模拟和数值计算来进行分析。
二、建立机械结构的动力学模型在进行机械结构的动力学分析之前，需建立机械结构的动力学模型。
动力学模型可分为几自由度模型和多自由度模型。
几自由度模型适用于简单的机械结构，例如单杆机构、摆线机构等。
多自由度模型适用于复杂的机械结构，例如汽车悬挂系统、飞机机翼系统等。
三、确定外部载荷和边界条件在进行机械结构的动力学分析之前，需确定外部载荷和边界条件。
外部载荷包括静载荷和动载荷，例如重力、惯性力等。
边界条件包括支承条件和约束条件，例如支撑点、约束点等。
四、求解机械结构的运动学和动力学方程在确定了机械结构的动力学模型、外部载荷和边界条件之后，可求解机械结构的运动学和动力学方程。
运动学方程描述机械结构各点的运动状态，动力学方程描述机械结构的运动和受力情况。
根据机械结构的运动学和动力学方程，可求解出机械结构的位移、速度、加速度等运动参数，以及受力、力矩等力学参数。
五、分析和评估机械结构的动力学性能在求解了机械结构的运动学和动力学方程之后，可对机械结构的动力学性能进行分析和评估。
动力学性能包括机械结构的稳定性、振动特性等。
通过分析和评估机械结构的动力学性能，可进行结构的优化设计和改进，以提高机械结构的性能和可靠性。
六、验证和验证分析结果在进行机械结构的动力学分析之后，需对分析结果进行验证和验证。
验证结果的方法有解析解和数值解的对比、实验数据的对比等。
结构动力学方程常用数值解法对于一个实际结构，由有限元法离散化处理后，动力学方程可写为：...++=()M x C x Kx F t从数学角度看，这是一个常系数的二阶线性常微分方程组，计算数学领域，常微分数值算法常用的有两大类：－、针对一阶微分方程数值积分法发展的欧拉法，中点法，Rugge-kutta（龙格—库塔）方法。
二、直接基于二阶动力学方程发展的方法。
对结构动力学问题的数值求解，常用的有两大类：一是坐标变换法，它是对结构动力方程式，在求解之前，进行模态坐标变换，实际上就是一种Rize变换，即把原物理空间的动力方程变换到模态空间中去求解。
现在，普遍使用的方法是模态（振型）迭加法。
二是直接积分法，它是对结构动力方程式在求解之前不进行坐标变换，直接进行数值积分计算。
这种方法的特点是对时域进行离散，然后将该时刻的加速度和速度用相邻时刻的各位移线性组合而成。
通常又称为逐步积分法。
模态迭加方法，比较常用，但如下情况通常使用直接积分方法（即求解之前不进行模态分析）一、非比例阻尼，非线性情况。
二、有冲击作用，激起高频模态，力作用持续时间较短，模态迭加计算量太大。
一振型迭加法与Duhamel积分数值解按照有限单元法的一般规则, 经过边界条件的约束处理, 结构在强迫振动时多自由度体系的运动平衡方程可以表示为:++= (1)MU CU KU R其中, M是体系的质量矩阵, C 是体系的阻尼矩阵, 而K 则是刚度矩阵. R 为外荷载向量. U、U和U则分别是体系单元节点的位移、速度和加速度向量. 上述动力平衡方程实质上是与加速度有关的惯性力MU和与速度有关的阻尼力CU及与位移有关的弹性力KU在时刻t与荷载的静力平衡。
振型叠加法是把多自由度体系的结构的整体振动分解为与振型次数相对应的单自由度体系, 求得各个单自由度体系的动力响应后, 再进行叠加得出结构整体响应. 振型叠加法原理是利用结构无阻尼自由振动的振型矩阵作为变换矩阵, 将结构动力方程式(1)式变换成一组非耦合的微分方程. 逐个地求解这些方程后, 将解叠加即可得到动力方程的解。
