《结构动力学》读书报告 学院 专业 学号 指导老师 2013 年 5月 28日
摘要:本书在介绍基本概念和基础理论的同时,也介绍了结构动力学领域的若干前沿研究课题。既注重读者对基本知识的掌握,也注重读者对结构振动领域研究发展方向的掌握。主要容包括运动方程的建立、单自由度体系、多自由度体系、无限自由度体系的动力学问题、随机振动、结构动力学的前沿研究课题。侧重介绍单自由度体系和多自由度体系,重点突出,同时也着重介绍了在抗震中的应用。 1 概述 1.1结构动力学的发展及其研究容: 结构动力学,作为一门课程也可称作振动力学,广泛地应用于工程领域的各个学科,诸如航天工程,航空工程,机械工程,能源工程,动力工程,交通工程,土木工程,工程力学等等。作为固体力学的一门主要分支学科,结构动力学起源于经典牛顿力学,就是牛顿质点力学。质点力学的基本问题是用牛顿第二定律来建立公式的。牛顿质点力学,拉格朗日力学和哈密尔顿力学是结构动力学基本理论体系组成的三大支柱。 经典动力学的理论体系早在19世纪中叶就已建立,。但和弹性力学类似,理论体系虽早已建立,但由于数学求解上的异常困难,能够用来解析求解的实际问题实在是少之又少,能够通过手算完成的也不过仅仅限于几个自由度的结构动力体系。因此,在很长一段时间,动力学的求解思想在工程实际中并未得到很好的应用,人们依然习惯于在静力学的畴用静力学的方法来解决工程实际问题。 随着汽车,飞机等新时代交通工具的出现,后工业革命时代各种大型机械的创造发明,以及越来越多的摩天大楼的拔地而起,工程界日新月异的发展和变化对工程师们提出了越来越高的要求,传统的只考虑静力荷载的设计理念和设计方法显然已经跟不上时代的要求了。也正是从这个时候起,结构动力学作为一门学科,也开始受到工程界越来越高的重视,从而带动了结构动力学的快速发展。 结构动力学这门学科在过去几十年来所经历的深刻变革,其主要原因也正是由于电子计算机的问世使得大型结构动力体系数值解的得到成为可能。由于电子计算机的超快速度的计算能力,使得在过去凭借手工根本无法求解的问题得到了解决。目前,由于广泛地应用了快速傅立叶变换(FFT),促使结构动力学分析发生了更加深刻地变化,而且使得结构动力学分析与结构动力试验之间的相互关系也开始得以沟通。总之,计算机革命带来了结构动力学求解方法的本质改变。 作为一门课程,结构动力学的基本体系和容主要包括以下几个部分:单自由度系统结构动力学,;多自由度系统结构动力学,;连续系统结构动力学。此外,如果系统上所施加的动力荷载是确定性的,该系统就称为确定性结构动力系统;而如果系统上所施加的动力荷载是非确定性的,该系统就称为概率性结构动力系统。 1.2主要理论分析 结构的质量是一连续的空间函数,因此结构的运动方程是一个含有空间坐标和时间的偏微分方程,只是对某些简单结构,这些方程才有可能直接求解。对于绝大多数实际结构,在工程分析中主要采用数值方法。作法是先把结构离散化成为一个具有有限自由度的数学模
一、判断题(共223小题) 1。结构的类型若按几何特征可分为平面结构和空间结构。(A) 2、狭义结构力学的研究对象是板、壳结构(B)。 3 单铰相当于两个约束。(A) 4、单刚节点相当于三个约束。(A) 5、静定结构可由静力平衡方程确定全部约束力和内力。A 6、超静定结构可由静力平衡方程确定全部约束力和内力B。 7 无多余约束的几何不变体系是静定结构。A 8 三刚片规则中三铰共线为可变体系。B 9 两刚片用一个单铰和一个不通过该铰的链杆组成的体系为静定结构。A 10 两刚片用一个单铰和一个不通过该铰的链杆组成的体系为超静定结构B。 11链杆相当于两个约束。B 12 平面上的自由点的自由度为2 A 13 平面上的自由刚体的自由度为3 A 14 铰结点的特征是所联结各杆可以绕结点中心自由转动。A 15 有多余约束的几何不变体系是超静定结构。A 16 无多余约束的几何可变体系是超静定结构。B 17、无多余约束的几何可变体系是静定结构。B 18刚结点的特征是当结构发生变形时汇交于该点的各杆端间相对转角为零。A 19 三刚片规则中三铰共线为瞬变体系。A 20三个本身无多余约束的刚片用三个不共线的单铰两两相连,则组成的体系为静定结构。A 21 一个刚结点相当于3个约束。 22 一个连接3个刚片的复铰相当于2个单铰。A 23 一个铰结三角形可以作为一个刚片。A 24 一个铰结平行四边形可以作为一个刚片。B 25 一根曲杆可以作为一个刚片。A 26 一个连接4个刚片的复铰相当于2个单铰.B 27 任意体系加上或减去二元体,改变体系原有几何组成性质。B 28 平面几何不变体系的计算自由度一定等于零。B 29 平面几何可变体系的计算自由度一定等于零。B 30 三刚片体系中若有1对平行链杆,其他2铰的连线与该对链杆不平行,则该体系为几何不变体系。A 31 三刚片体系中,若有三对平行链杆,那么该体系仍有可能是几何不变的。B 32 三刚片体系中,若有2对平行链杆,那么该体系仍有可能是几何不变的。A 33 一个单铰相当于一个约束。B 34 进行体系的几何组成分析时,若体系通过三根支座链杆与基础相连,可以只分析体系内部。B 35 三刚片体系中,若有两个虚铰在无穷远处,则该体系一定为几何可变。B 36 有多余约束的体系为静定结构。B 37 静定结构一定几何不变。A 38 超静定结构一定几何不变.A 39 几何不变体系一定是静定结构。B 40几何不变体系一定是超静定结构。B 41力是物体间相互的机械作用。A 42 力的合成遵循平行四边形法则。A 43 力的合成遵循三角形法则。A 44 力偶没有合力。A 45 力偶只能用力偶来平衡。A 46 力偶可以和一个力平衡。B 47 力偶对物体既有转动效应,又有移动效应。B 48 固定铰支座使结构在支承处不能移动也不能转动。B 49 可动铰支座使结构在支承处能够转动,但不能沿链杆方向移动。A 50 结点法求解桁架内力应按照结构几何组成相反顺序来求解。A 51 将一个已知力分解为两个力可得到无数解答。A 52 作用力和反作用力是作用在同一物体上的两个力。B 53 作用力和反作用力是作用在不同物体上的两个力。A 54 两个力在同一轴上的投影相等,此两力必相等 B 55 力偶对平面内任一点的矩等于力偶矩A 56 力偶在坐标轴上的投影的代数和等于零A 57 一个固定铰支座相当于两个约束。A 58三个本身无多余约束的刚片用三个不共线的单铰两两相连,则组成的体系为超静定结构B 59 桁架是“只受结点荷载作用的直杆、铰结体系”。A 60桁架结构的内力有轴力。A 61 拱的合理拱轴线均为二次抛物线。B 62无铰拱属于超静定结构。A 63 三铰刚架和三铰拱都属于推力结构。A 64 简支刚架属于推力结构。B 65 三铰拱属于静定结构。A 66 相同竖向载荷作用下,同跨度拱的弯矩比代梁的弯矩大得多。B 67 桁架结构中,杆的内力有轴力和剪力。B 68 竖向载荷作用下,简支梁不会产生水平支反力.A 69 竖向载荷作用下,拱不会产生水平支反力。B 70 竖向载荷作用下,拱的水平推力与拱高成正比。B
结构动力学学习总结
通过对本课程的学习,感受颇深。我谈一下自己对这门课的理解: 一.结构动力学的基本概念和研究内容 随着经济的飞速发展,工程界对结构系统进行动力分析的要求日益提高。我国是个多地震的国家,保证多荷载作用下结构的安全、经济适用,是我们结构工程专业人员的基本任务。结构动力学研究结构系统在动力荷载作用下的位移和应力的分析原理和计算方法。它是振动力学的理论和方法在一些复杂工程问题中的综合应用和发展,是以改善结构系统在动力环境中的安全和可靠性为目的的。高老师讲课认真负责,结合实例,提高了教学效率,也便于我们学生寻找事物的内在联系。这门课的主要内容包括运动方程的建立、单自

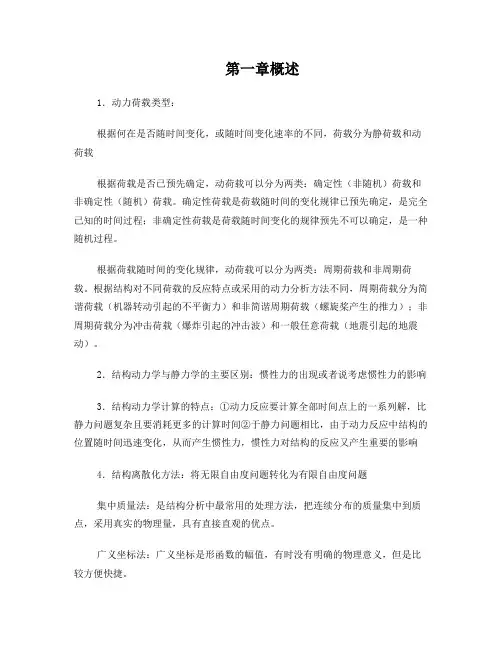

由度体系、多自由度体系、无限自由度体系的动力学问题、随机振动、结构抗震计算及结构动力学的前沿研究课题。既有线性系统的计算,又有非线性系统的计算;既有确定性荷载作用下结构动力影响的计算,又有随机荷载作用下结构动力影响的随机振动问题;阻尼理论既有粘性阻尼计算,又有滞变阻尼、摩擦阻尼的计算,对结构工程最为突出的地震影响。 二.动力分析及荷载计算 1.动力计算的特点 动力荷载或动荷载是指荷载的大小、方向和作用位置随时间而变化的荷载。如果从荷载本身性质来看,绝大多数实际荷载都应属于动荷载。但是,如果荷载随时间变化得很慢,荷载对结构产生的影响与
静荷载相比相差甚微,这种荷载计算下的结构计算问题仍可以简化为静荷载作用下的结构计算问题。如果荷载不仅随时间变化,而且变化很快,荷载对结构产生的影响与静荷载相比相差较大,这种荷载作用下的结构计算问题就属于动力计算问题。 荷载变化的快与慢是相对与结构的固有周期而言的,确定一种随时间变化的荷载是否为动荷载,须将其本身的特征和结构的动力特性结合起来考虑才能决定。 在结构动力计算中,由于荷载时时间的函数,结构的影响也应是时间的函数。另外,结构中的内力不仅要平衡动力荷载,而且要平衡由于结构的变形加速度所引起的惯性力。结构的动力方程中除了动力荷载和弹簧力之外,还要引入因其质量产生的惯性力和耗散能量的阻尼力。而
、选择题(每小题3分,共18分) 1?图示体系的几何组成为:() A.几何不变,无多余联系; B.几何不变,有多余联系; C.瞬 变; 2?静定结构在支座移动时,会产生:() A.内力; B.应力; C.刚体位移; D.变形 3?在径向均布荷() A.圆弧线; 载作用下, B .抛物线 铰拱的合理轴线为: C .悬链线;D.正弦曲线。 4?图示桁架的零A. 6; B. 7杆数目为: ; C. 8 ; ( ) D. 9 。 D.常变。
5?图a结构的最后弯矩图为:() A.图b ; B .图c;C .图d; D .都不对。 6?力法方程是沿基本未知量方向的:() A.力的平衡方程; B.位移为零方程; C.位移协调方程;D ?力的平衡及位移为零方程。 :■、填空题(每题3分,共9分) 1.从几何组成上讲,静定和超静定结构都是_______________________________ 体系, 前者__________ 多余约束而后者______________________ 多余约束。 2.图b是图a结构_______________ 截面的 ____________ 影响线。 彳、亡A 卜 1 B K D —i |i li 11 行)f- 3._________________________________________________ 图示结构AB杆B端的转动刚度为_________________________________________________ ,分配系数为________ , 传递系数为 ___________ 。 三、简答题(每题5分,共10分) 1.静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关?为什么? 2.影响线横坐标和纵坐标的物理意义是什么?
结构力学个人总结 本页是精品最新发布的《结构力学个人总结》的详细文章,。篇一:结构力学心得体会 结构力学心得体会 本学期结构力学的课程已经接近尾声。主要是三部分内容,即渐近法、矩阵位移法和平面刚架静力分析的程序设计。通过为期八周的理论课学习和六次的上机课程设计,我收获颇丰。 而对结构力学半年的学习,也让我对这门学科有了很大的认识。结构力学是力学的分支,它主要研究工程结构受力和传力的规律以及如何进行结构优化的学科。工程力学是机械类工种的一门重要的技术基础课,许多工程实践都离不开工程力学,工程力学又和其它一些后绪课程及实习课有紧密的联系。所以,工程力学是掌握专业知识和技能不可缺少的一门重要课程。 首先,渐近法的核心是力矩分配法。计算超静定刚架,不论采用力法或位移法,都要组成和验算典型方程,当未知量较多时,解算联立方程比较复杂,力矩分配法就是为了计算简洁而得到的捷径,它是位移法演变而来的一种结构计算方法。其物理概念生动形象,每轮计算又是按同一步骤重复进行,进而易于掌握,适合手算,并可不经过计算节点位移而直接求得杆端弯矩,在结构设计中被广泛应用,是我们应该掌握的基本技能。本章要
求我们能够熟练得运用力矩分配法对钢架结构进行力矩分配和传递,然后计算出杆端最后的弯矩,画出钢架弯矩图。 其次,与上一学期所学的力法和位移法那些传统的结构力学基本方法相比,本学期所学的矩阵位移法是通过与计算机相结合,解决力法和位移法不能解决的结构分析题。其核心是杆系结构的矩阵分析,主要包括两部分内容,即单元分析和整体分析。矩阵位移法的程序简单并且通用性强,所以应用最广,范文 TOP100也是我们本学期学习的重点和难点。本章要求我们掌握单位的刚度方程并且明白单位矩阵中每一个元素的物理意义,可以熟练的进行坐标转换,最为重要的是能够利用矩阵位移法进行计算。 最后,是平面钢架静力分析的程序设计。其核心是如何把矩阵分析的过程变成计算机的计算程序,实现计算机的自动计算。我们所学的是一种新的程序设计方法—PAD软件设计方法,它的程序设计包括四步:1、把计算过程模块化,给出总体程序结构的PAD设计;2、主程序的PAD设计;3、子程序的PAD设计;4、根据主程序和子程序的PAD设计,用程序语言编写计算程序。要求我们具备结构力学、算法语言,即VB、矩阵代数等方面的基础知识。在上机利用VB 进行程序设计解答实际问题的过程中,我们遇到了各种各样的难题,每一道题得出最后的结果都不会那么容易轻松。第一,需要重视细节,在抄写程序代码时,需要同组人的分工合作,然后再把每一部分的代码合成一个整体然后运行,这
《结构动力学》 读书报告

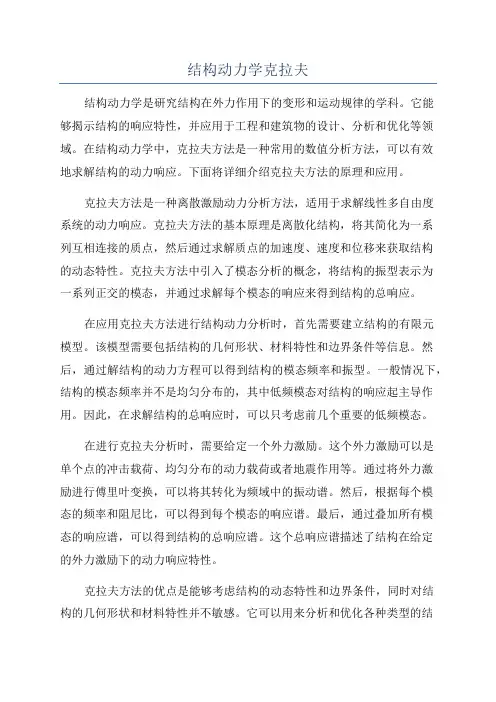

结构动力学读书报告 学习完本门课程和结合自身所学专业,我对本门课程内容的理解和在各方面的应用总结如下: 1. (1)结构动力学及其研究内容: 结构动力学是研究结构系统在动力荷载作用下的振动特性的一门科学技术,它是振动力学的理论和方法在一些复杂工程问题中的综合应用和发展,是以改善结构系统在动力环境中的安全和可靠性为目的的。本书的主要内容包括运动方程的建立、单自由度体系、多自由度体系、无限自由度体系的动力学问题、随机振动、结构抗震计算及结构动力学的前沿研究课题。 (2)主要理论分析 结构的质量是一连续的空间函数,因此结构的运动方程是一个含有空间坐标和时间的偏微分方程,只是对某些简单结构,这些方程才有可能直接求解。对于绝大多数实际结构,在工程分析中主要采用数值方法。作法是先把结构离散化成为一个具有有限自由度的数学模型,在确定载荷后,导出模型的运动方程,然后选用合适的方法求解。 (3)数学模型 将结构离散化的方法主要有以下三种:①集聚质量法:把结构的分布质量集聚于一系列离散的质点或块,而把结构本身看作是仅具有弹性性能的无质量系统。由于仅是这些质点或块才产生惯性力,故离散系统的运动方程只以这些质点的位移或块的位移和转动作为自由
度。对于大部分质量集中在若干离散点上的结构,这种方法特别有效。 ②广义位移法:假定结构在振动时的位形(偏离平衡位置的位移形态)可用一系列事先规定的容许位移函数fi (它们必须满足支承处的约束条件以及结构内部位移的连续性条件)之和来表示,例如,对于一维结构,它的位形u(x)可以近似地表为: @7710 二送 结构动力学 (1)式中的qj称为广义坐标,它表示相应位移函数的幅值。这样,离散系统的运动方程就以广义坐标作为自由度。对于质量分布比较均匀,形状规则且边界条件易于处理的结构,这种方法很有效。 ③有限元法:可以看作是分区的瑞利-里兹法,其要点是先把结构划 分成适当数量的区域(称为单元),然后对每一单元施行瑞利-里兹法。通常取单元边界上(有时也包括单元内部)若干个几何特征点(例如三角形的顶点、边中点等)处的广义位移qj作为广义坐标,并对每个广义坐标取相应的插值函数作为单元内部的位移函数(或称形状函数)。在这样的数学模型中,要求形状函数的组合在相邻单元的公共边界上满足位移连续条件。一般地说,有限元法是最灵活有效的离散化方法,它提供了既方便又可靠的理想化模型,并特别适合于用电子计算机进行分析,是目前最为流行的方法,已有不少专用的或通用的程序可供结构动力学分析之用。 (4)运动方程
结构动力学历年试题(简答题) 1.根据荷载随时间的变化规律,动力荷载可以划分为哪几类?每一类荷载包括哪几种,请 简述每一种荷载的特点。P2 2.通过与静力问题的对比,试说明结构动力计算的特点。P3 3.动力自由度数目计算类 4.什么叫有势力?它有何种性质。P14 5.广义力是标量还是矢量?它与广义坐标的乘积是哪个物理量的量纲?P16 6.什么是振型的正交性?它的成立条件是什么?P105 7.在研究结构的动力反应时,重力的影响如何考虑?这样处理的前提条件是什么?P32 8.对于一种逐步积分计算方法,其优劣性应从哪些方面加以判断?P132 9.在对结构动力反应进行计算的思路上,数值积分方法与精确积分方法的差异主要表现在 哪里?第五章课件 10.利用Rayleigh法求解得到的振型体系的基本振型和频率及高阶振型和频率与各自的精确 解相比有何特点?造成这种现象的原因何在?P209 11.根据荷载是否预先确定,动荷载可以分为哪两类?它们各自具有怎样的特点?P1 12.坐标耦联的产生与什么有关,与什么无关?P96 13.动力反应的数值分析方法是一种近似的计算分析方法,这种近似性表现在哪些方面? P132及其课件 14.请给出度哈姆积分的物理意义?P81 15.结构地震反应分析的反应谱方法的基本原理是什么?P84总结 16.某人用逐步积分计算方法计算的结构位移,得到如下的位移时程的计算结果:。。。 17.按照是否需要联立求解耦联方程组,逐步积分法可以分为哪两类?这两类的优劣性应该 如何进行判断?P132 18.根据荷载随时间的变化规律,动力荷载可以划分为哪几类?每一类荷载又包括哪些类型, 每种类型请给出一种实例。P2 19.请分别给出自振频率与振型的物理意义?P103 20.振型叠加法的基本思想是什么?该方法的理论基础是什么?P111参考25题 21.在振型叠加法的求解过程中,只需要取有限项的低阶振型进行分析,即高阶振型的影响 可以不考虑,这样处理的物理基础是什么?P115 22.我们需要用数值积分方法求解一座大型的高坝结构的地震反应时程,动力自由度的总数 为25000个,我们如何缩短计算所耗费的机时?P103 23.什么是结构的动力自由度?动力自由度与静力自由度的区别何在?P11及卷子上答案 24.一台转动机械从启动到工作转速正好要经过系统的固有频率(又称为转子的临界转速), 为减小共振,便于转子顺利通过临界转速,通常采用什么措施比较直接有效?简要说明理由。详解见卷子上答案 25.简述用振型叠加法求解多自由度体系动力响应的基本原理及使用条件分别是什么?若 振型叠加法不适用,可采用何种普遍适用的方法计算体系响应?详解见卷子上答案 26.振型函数边界条件。。。 27.集中质量和一致质量有限元的差异和优缺点,采用这两种有限元模型给出的自振频率与 实际结构自振频率相比有何种关系?P242及卷子上答案 28.人站在桥上可以感觉到桥面的震动,简述当车辆行驶在桥上和驶离桥面的主要振型特征 有何不同? 29.简述用Duhamel积分法求体系动力响应的基本原理,以及积分表达式中的t和τ有何差
T p —荷载的周期 7/63 单自由度体系对周期荷载的反应 任意周期荷载作用下结构总的稳态反应为: 用复数Fourier 级数将周期荷载展开, 先计算单位复荷载e i ωj t 作用下,体系稳态反应的复幅值,设: 总的稳态反应为: 复频反应函数,也称为频响函数,传递函数
单位脉冲:作用时间很短,冲量等于1的荷载。 单位脉冲反应函数:单位脉冲作用下体系动力反应时程。 积分 时刻的一个单位脉冲作用在单自由体系上,使结构的质点获得一个单位冲量,在脉冲结束后,质点获得一个初速度: 由于脉冲作用时间很短,ε→0,质点的位移为零:
13/63 —Duhamel 积分无阻尼体系的单位脉冲反应函数为: 有阻尼体系的单位脉冲反应函数为: 、单位脉冲反应函数 单位脉冲及单位脉冲反应函数 15/63 在任意时间t 结构的反应,等的和: Duhamel 积分: 任意荷载作用下单自由度体系的反应等于作用于结构的外荷载与单位脉冲反应函数的卷积。 3.8.1时域分析方法—Duhamel 积分 无阻尼体系动力反应的Duhamel 积分公式: 阻尼体系动力反应的Duhamel 积分公式:
17/63杜哈曼积分法给出了计算线性SDOF体系在任意荷载作用下动力反应的一般解,适用于线弹性体系。 因为使用了叠加原理,因此杜哈曼积分法限于弹性范 速度和加速度的Fourier变换为:
21/63单自由度体系时域运动方程: 对时域运动方程两边同时进行Fourier 正变换,得单自由度体系频域运动方程: —Fourier 变换法频域解为: )—复频反应函数,i 是用来表示函数是一复数。再利用Fourier 逆变换,即得到体系的位移解: 作Fourier 变换, 得到荷载的Fourier 谱P (ω)和复频反应函数到结构反应的频域解—Fourier 谱U (逆变换,由频域解U (ω)得到时域解u (t ): 在用频域法分析中涉及到两次Fourier 变换,均为无穷域积分,特别是Fourier 逆变换,被积函数是复数,有时涉及复杂的围道积分。
结构动力学课程学习总结 本学期我们开了《结构动力学》课程,作为结构工程专业的一名学生,《结构动力学》是我们的一门重要的基础课,所以同学们都认真的学习相关知识。《结构动力学》是研究结构体系在各种形式动荷载作用下动力学行为的一门技术学科。它是一门技术性很强的专业基础课程,涉及数学建模、演绎、计算方法、测试技术和数值模拟等多个研究领域,同时具有鲜明的工程与应用背景。学习该门学科的根本目的是为改善工程结构系统在动力环境中的安全和可靠性提供坚实的理论基础。通过该课程的学习,可以掌握动力学的基本规律,有助于在今后工程建设中减少振动危害。 对一般的内容,老师通常是让学生个人讲述所学内容,课前布置他们预习,授课时采用讨论式,先由一名学生主讲,老师纠正补充,加深讲解,同时回答其他同学提出的问题。对较难或较重要的内容,由教师直接讲解,最后大家共同讨论教材后面的思考题,以加深对相关知识点的理解。 通过本课程的学习,我们了解到:结构的动力计算与静力计算有很大的区别。静力计算是研究静荷载作用下的平衡问题。这时结构的质量不随时间快速运动,因而无惯性力。动力计算研究的是动荷载作用下的运动问题,这时结构的质量随时间快速运动,惯性力的作用成为必须考虑的重要问题。根据达朗伯原理,动力计算问题可以转化为静力平衡问题来处理。但是,这是一种形式上的平衡,是一种动平衡,是在引进惯性力的条件下的平衡。也就是说,在动力计算中,虽然形式上仍是是在列平衡方程,但是这里要注意两个问题:所考虑的力系中要包括惯性力这个新的力、考虑的是瞬间的平衡,荷载、内力等都是时间的函数。 我们首先学习了单自由度系统自由振动和受迫振动的概念,所以在学习多自由度系统和弹性体系的振动分析时,则重点学习后者的振动特点以及与前者的联系和区别,这样既节省了时间,又抓住了重点。由于多自由度系统振动分析的公式推导是以矩阵形式表达为基础的,我们开始学习时感到有点不适应,但是随着课程的进展,加上学过矩阵理论这门课后,我们自觉地体会到用矩阵形式表达非常有利于数值计算时的编程,从中也感受到数学知识的魅力和现代技术的优越性,这样就大大增强了我们学习的兴趣。
《结构动力学》读书报告
结构动力学读书报告 学习完本门课程和结合自身所学专业,我对本门课程内容的理解和在各方面的应用总结如下: 1.(1)结构动力学及其研究内容: 结构动力学是研究结构系统在动力荷载作用下的振动特性的一门科学技术,它是振动力学的理论和方法在一些复杂工程问题中的综合应用和发展,是以改善结构系统在动力环境中的安全和可靠性为目的的。本书的主要内容包括运动方程的建立、单自由度体系、多自由度体系、无限自由度体系的动力学问题、随机振动、结构抗震计算及结构动力学的前沿研究课题。 (2)主要理论分析 结构的质量是一连续的空间函数,因此结构的运动方程是一个含有空间坐标和时间的偏微分方程,只是对某些简单结构,这些方程才有可能直接求解。对于绝大多数实际结构,在工程分析中主要采用数值方法。作法是先把结构离散化成为一个具有有限自由度的数学模型,在确定载荷后,导出模型的运动方程,然后选用合适的方法求解。 (3)数学模型 将结构离散化的方法主要有以下三种:①集聚质量法:把结构的分布质量集聚于一系列离散的质点或块,而把结构本身看作是仅具有弹性性能的无质量系统。由于仅是这些质点或块才产生惯性力,故离散系统的运动方程只以这些质点的位移或块的位移和转动作为自由

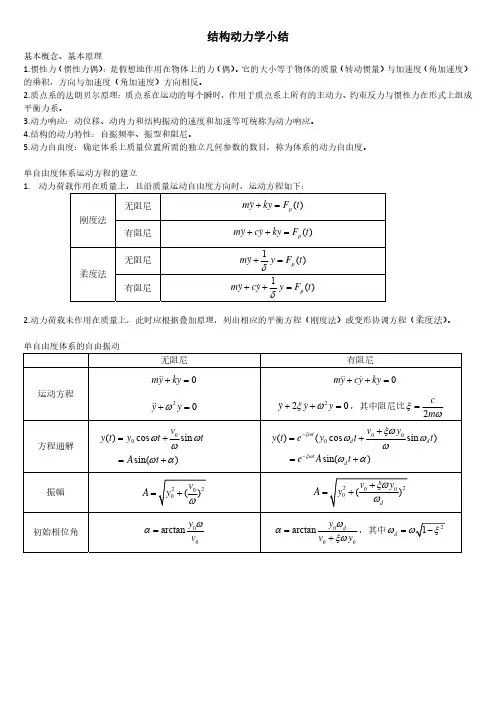

度。对于大部分质量集中在若干离散点上的结构,这种方法特别有效。 ②广义位移法:假定结构在振动时的位形(偏离平衡位置的位移形态)可用一系列事先规定的容许位移函数fi(它们必须满足支承处的约束条件以及结构内部位移的连续性条件)之和来表示,例如,对于一维结构,它的位形u(x)可以近似地表为: 结构动力学 (1) 式中的qj称为广义坐标,它表示相应位移函数的幅值。这样,离散系统的运动方程就以广义坐标作为自由度。对于质量分布比较均匀,形状规则且边界条件易于处理的结构,这种方法很有效。 ③有限元法:可以看作是分区的瑞利-里兹法,其要点是先把结构划分成适当数量的区域(称为单元),然后对每一单元施行瑞利-里兹法。通常取单元边界上(有时也包括单元内部)若干个几何特征点(例如三角形的顶点、边中点等)处的广义位移qj作为广义坐标,并对每个广义坐标取相应的插值函数作为单元内部的位移函数(或称形状函数)。在这样的数学模型中,要求形状函数的组合在相邻单元的公共边界上满足位移连续条件。一般地说,有限元法是最灵活有效的离散化方法,它提供了既方便又可靠的理想化模型,并特别适合于用电子计算机进行分析,是目前最为流行的方法,已有不少专用的或通用的程序可供结构动力学分析之用。 (4)运动方程 可用三种等价但形式不同的方法建立,即:①利用达朗伯原理引
结构力学知识点的归纳与总结 第一章 一、简化的原则 1. 结构体系的简化——分解成几个平面结构 2. 杆件的简化——其纵向轴线代替。 3. 杆件间连接的简化——结点通常简化为铰结点或刚结点 4. 结构与基础间连接的简化 结构与基础的连接区简化为支座。按受力特征,通常简化为: (1) 滚轴支座:只约束了竖向位移,允许水平移动和转动。提供竖向反力。在计算简图中用支杆表示。 (2) 铰支座:约束竖向和水平位移,只允许转动。提供两个反力。在计算简图中用两根相交的支杆表示。 (3) 定向支座:只允许沿一个方向平行滑动。提供反力矩和一个反力。在计算简图中用两根平行支杆表示。 (4) 固定支座:约束了所有位移。提供两个反力也一个反力矩。 5. 材料性质的简化——对组成各构件的材料一般都假设为连续的、均匀的、各向同性的、完全弹性或弹塑性的 6. 荷载的简化——集中荷载和分布荷载 §1-4 荷载的分类 一、按作用时间的久暂 荷载可分为恒载和活载 二、按荷载的作用范围 荷载可分为集中荷载和分布荷载 三、按荷载作用的性质 荷载可分为静力荷载和动力荷载 四、按荷载位置的变化 荷载可分为固定荷载和移动荷载 第二章几何构造分析 几何不变体系:体系的位置和形状是不能改变的讨论的前提:不考虑材料的应变 2.1.2 运动自由度S S:体系运动时可以独立改变的坐标的数目。 W:W= (各部件自由度总和 a )-(全部约束数总和) W=3m-(3g+2h+b) 或w=2j-b-r.注意:j与h的区别 约束:限制体系运动的装置
2.1.4 多余约束和非多余约束 不能减少体系自由度的约束叫多余约束。 能够减少体系自由度的约束叫非多余约束。 注意:多余约束与非多余约束是相对的,多余约束一般不是唯一指定的。 2.3.1 二元体法则 约束对象:结点 C 与刚片 约束条件:不共线的两链杆; 瞬变体系 §2-4 构造分析方法与例题 1. 先从地基开始逐步组装 2.4.1 基本分析方法(1) 一. 先找第一个不变单元,逐步组装 1. 先从地基开始逐步组装 2. 先从内部开始,组成几个大刚片后,总组装 二. 去除二元体 2.4.3 约束等效代换 1. 曲(折)链杆等效为直链杆 2. 联结两刚片的两链杆等效代换为瞬铰
1.关于∞点和∞线的下列四点结论: (1) 每个方向有一个∞点(即该方向各平行线的交点)。 (2) 不同方向上有不同的∞点。 (3) 各∞点都在同一直线上,此直线称为∞线。 (4) 各有限远点都不在∞线上。 2.多余约束与非多余约束是相对的,多余约束一般不是唯一指定的。一个体系中有多个约束时,应当分清多余约束和非多余约束,只有非多余约束才对体系的自由度有影响。 3.W>0, 缺少足够约束,体系几何可变。W=0, 具备成为几何不变体系所要求 的最少约束数目。W<0, 体系具有多余约束。 4.一刚片与一结点用两根不共线的链杆相连组成的体系内部几何不变且无多余约束。 两个刚片用一个铰和一根不通过此铰的链杆相联,组成无多余约束的几何不变体系。 两个刚片用三根不全平行也不交于同一点的链杆相联,组成无多余约束的几何不变体系。 三个刚片用不在同一直线上的三个单铰两两相连,组成无多余约束的几何不变体系。 5.二元体规律: 在一个体系上增加或拆除二元体,不改变原体系的几何构造性质。 6.形成瞬铰(虚铰)的两链杆必须连接相同的两刚片。 7.w=s-n ,W=0,但布置不当几何可变。自由度W >0 时,体系一定是可变的。 但W ≤0仅是体系几何不变的必要条件。S=0,体系几何不变。 8..轴力FN --拉力为正; 剪力FQ--绕隔离体顺时针方向转动者为正; 弯矩M--使梁的下侧纤维受拉者为正。 弯矩图--习惯绘在杆件受拉的一侧,不需标正负号; 轴力和剪力图--可绘在杆件的任一侧,但需标明正负号。 9.剪力图上某点处的切线斜率等于该点处荷载集度q 的大小 ; 弯矩图上某点处的切线斜率等于该点处剪力的大小。 10. 梁上任意两截面的剪力差等于两截面间载荷图所包围的面积; 梁上任意两截面的弯矩差等于两截面间剪力图所包围的面积。 () ()Q dM x dF x dx =22() ()()Q dF x d M x q y dx dx ==-FN+d FN F N FQ+dF Q F Q M M+d M d x d x ,, B A B A B A x NB NA x x x QB QA y x x B A Q x F F q dx F F q dx M M F dx =-=-=+? ? ?

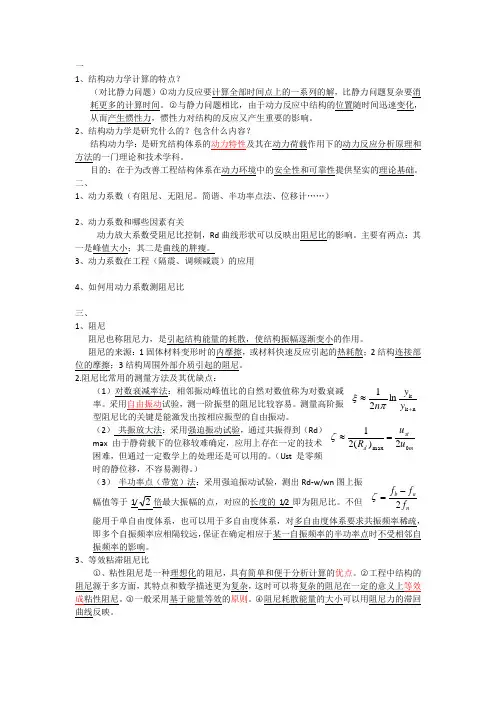

第一章单自由度系统 总结求单自由度系统固有频率的方法和步骤。 单自由度系统固有频率求法有:牛顿第二定律法、动量距定理法、拉格朗日方程法和能量守恒 定理法。 1、牛顿第二定律法 适用范围:所有的单自由度系统的振动。 解题步骤:( 1)对系统进行受力分析, 得到系统所受的合力; ( 2)利用牛顿第二定律m x F ,得到系统的运动微分方程; ( 3)求解该方程所对应的特征方程的特征根,得到该系统的固有频率。 2、动量距定理法 适用范围:绕定轴转动的单自由度系统的振动。 解题步骤:( 1)对系统进行受力分析和动量距分析; ( 2)利用动量距定理J M ,得到系统的运动微分方程; (3)求解该方程所对应的特征方程的特征根,得到该系统的固有频率。 3、拉格朗日方程法: 适用范围:所有的单自由度系统的振动。 解题步骤:( 1)设系统的广义坐标为,写出系统对于坐标的动能T和势能U的表达式;进一步写求出拉格朗日函数的表达式:L=T-U ; (2)由格朗日方程( L )L =0,得到系统的运动微分方程; dt (3)求解该方程所对应的特征方程的特征根,得到该系统的固有频率。 4、能量守恒定理法 适用范围:所有无阻尼的单自由度保守系统的振动。 解题步骤:( 1)对系统进行运动分析、选广义坐标、写出在该坐标下系统的动能T 和势能 U 的表达式;进一步写出机械能守恒定理的表达式T+U=Const (2)将能量守恒定理T+U=Const对时间求导得零,即d(T U ) 0 ,进一步得到系 dt 统的运动微分方程; (3)求解该方程所对应的特征方程的特征根,得到该系统的固有频率。 叙述用衰减法求单自由度系统阻尼比的方法和步骤。 用衰减法求单自由度系统阻尼比的方法有两个:衰减曲线法和共振法。 方法一:衰减曲线法。 求解步骤:( 1)利用试验测得单自由度系统的衰减振动曲线,并测得周期和相邻波峰和波谷的幅值 A i、 A i 1。 (2)由对数衰减率定义ln( A i) ,进一步推导有 A i1 2 , 2 1
《结构力学》作业参考答案 一、判断题(将判断结果填入括弧内,以 √表示正确 ,以 × 表示错误。) 1.图示桁架结构中有3个杆件轴力为0 。(×) 2.图示悬臂梁截面A 的弯矩值是ql 2。 (×) l l 3.静定多跨梁中基本部分、附属部分的划分与所承受的荷载无关。(√ ) 4.一般来说静定多跨梁的计算是先计算基本部分后计算附属部分。(× ) 5.用平衡条件能求出全部内力的结构是静定结构。( √ ) 6.求桁架内力时截面法所截取的隔离体包含两个或两个以上的结点。(√ ) 7.超静定结构的力法基本结构不是唯一的。(√) 8.在桁架结构中,杆件内力不是只有轴力。(×) 9.超静定结构由于支座位移可以产生内力。 (√ ) 10.超静定结构的内力与材料的性质无关。(× ) 11.力法典型方程的等号右端项不一定为0。 (√ ) 12.计算超静定结构的位移时,虚设力状态可以在力法的基本结构上设。(√) 13.用力矩分配法计算结构时,汇交于每一结点各杆端分配系数总和为1,则表明分配系 数的计算无错误。 (× ) 14.力矩分配法适用于所有超静定结构的计算。(×) 15.当AB 杆件刚度系数i S AB 3 时,杆件的B 端为定向支座。 (×)
二、单项选择题(在每小题的四个备选答案中选出一个正确答案,并将其代号填在题干后面的括号内。不选、错选或多选者,该题无分。) 1.图示简支梁中间截面的弯矩为( A ) q l A . 82ql B . 42ql C . 22 ql D . 2ql 2.超静定结构在荷载作用下产生的内力与刚度(B ) A . 无关 B . 相对值有关 C . 绝对值有关 D . 相对值绝对值都有关 3.超静定结构的超静定次数等于结构中(B ) A .约束的数目 B .多余约束的数目 C .结点数 D .杆件数 4.力法典型方程是根据以下哪个条件得到的(C )。 A .结构的平衡条件 B .结构的物理条件 C .多余约束处的位移协调条件 D .同时满足A 、B 两个条件 5. 图示对称结构作用反对称荷载,杆件EI 为常量,利用对称性简化后的一半结构为(A )。 6.超静定结构产生内力的原因有(D ) A .荷载作用与温度变化 B .支座位移 C .制造误差 D .以上四种原因
第一章 单自由度系统 1.1 总结求单自由度系统固有频率的方法和步骤。 单自由度系统固有频率求法有:牛顿第二定律法、动量距定理法、拉格朗日方程法和能量守恒定理法。 1、 牛顿第二定律法 适用围:所有的单自由度系统的振动。 解题步骤:(1) 对系统进行受力分析,得到系统所受的合力; (2) 利用牛顿第二定律∑=F x m ,得到系统的运动微分方程; (3) 求解该方程所对应的特征方程的特征根,得到该系统的固有频率。 2、 动量距定理法 适用围:绕定轴转动的单自由度系统的振动。 解题步骤:(1) 对系统进行受力分析和动量距分析; (2) 利用动量距定理J ∑=M θ ,得到系统的运动微分方程; (3) 求解该方程所对应的特征方程的特征根,得到该系统的固有频率。 3、 拉格朗日方程法: 适用围:所有的单自由度系统的振动。 解题步骤:(1)设系统的广义坐标为θ,写出系统对于坐标θ的动能T 和势能U 的表达式;进一步写求出拉格朗日函数的表达式:L=T-U ; (2)由格朗日方程 θθ ??- ???L L dt )( =0,得到系统的运动微分方程; (3) 求解该方程所对应的特征方程的特征根,得到该系统的固有频率。 4、 能量守恒定理法 适用围:所有无阻尼的单自由度保守系统的振动。 解题步骤:(1)对系统进行运动分析、选广义坐标、写出在该坐标下系统的动能T 和势能U 的表达式;进一步写出机械能守恒定理的表达式 T+U=Const (2)将能量守恒定理T+U=Const 对时间求导得零,即 0) (=+dt U T d ,进一步得到系统的运动微分方程; (3) 求解该方程所对应的特征方程的特征根,得到该系统的固有频率。 1.2 叙述用衰减法求单自由度系统阻尼比的方法和步骤。 用衰减法求单自由度系统阻尼比的方法有两个:衰减曲线法和共振法。 方法一:衰减曲线法。 求解步骤:(1)利用试验测得单自由度系统的衰减振动曲线,并测得周期和相邻波峰和波谷的幅值i A 、1+i A 。 (2)由对数衰减率定义 )ln( 1 +=i i A A δ, 进一步推导有 2 12ζ πζδ-= ,
结构动力学课程总结与进展综述 首先谈一下我对高等结构动力学课程的认识。结构动力学研究结构系统在动力荷载作用下的位移和应力的分析原理和计算方法。它是振动力学的理论和方法在一些复杂工程问题中的综合应用和发展,是以改善结构系统在动力环境中的安全和可靠性为目的的。这门课的主要内容包括运动方程的建立、单自由度体系、多自由度体系、无限自由度体系的动力学问题、随机振动、结构抗震计算及结构动力学的前沿研究课题。既有线性系统的计算,又有非线性系统的计算;既有确定性荷载作用下结构动力影响的计算,又有随机荷载作用下结构动力影响的随机振动问题;阻尼理论既有粘性阻尼计算,又有滞变阻尼、摩擦阻尼的计算。我们是航空院校,当然我们所修的高等结构动力学主要针对的是飞行器结构。这门课程很难,我通过课程和考试学到了不少东西,当然,也有很多东西不懂,我的研究方向是动力学结构优化设计,其中我对于目前的灵敏度分析研究比较感兴趣,这门课程是我以后学习的基础。 二十世纪中叶,计算机科学发展迅速,有限元方法得到长足进步,使得力学,特别是结构力学的研究方向发生了重大变化,研究范围也得以拓宽。长期处于被动状态的结构分析,转化到主动的结构优化设计,早期的结构优化设计,考虑的是静强度问题。但实践指出,许多工程结构,例如飞行器,其重大事故大多与动强度有关。同理,在航天、土木、桥梁等具有结构设计业务的工作部门,运用结构动力学优化设计技术,必将带来巨大的经济效益。20世纪60年代,动力学设计也称动态设计(dynamic design)开始兴起,但真正的发展则在八、九十年代,现正处于方兴未艾之际。“动态设计”一词常易引起误解,逐被“动力学设计”所取代。进入90年代以来,结构动力学优化设计的研究呈现出加速发展的态势,在许多方面取得了令人耳目一新的成果。尽管如此,它的理论和方法尚有待系统和完善,其软件开发和应用与工程实际还存在着较大的距离,迄今尚存在着许多未能很好解决甚至尚未涉足的问题。因此,结构动力学优化设计今后的研究任重而道远,将充满众多困难和障碍,面临各种新的挑战,但它的学术价值和发展前景也异常诱人和辉煌。 在结构动力学优化设计的初期采用的是分布参数设计法,它属于解析方 法,Niordson率先应用此种方法研究了简支梁固有频率最大化的设计问题,利用拉
结构力学主要知识点 一、基本概念 1、计算简图:在计算结构之前,往往需要对实际结构加以简化,表现其主要特点,略去 其次要因素,用一个简化图形来代替实际结构。通常包括以下几个方面: A、杆件的简化:常以其轴线代表 B、支座和节点简化: ①活动铰支座、固定铰支座、固定支座、滑动支座; ②铰节点、刚节点、组合节点。 C、体系简化:常简化为集中荷载及线分布荷载 D、体系简化:将空间结果简化为平面结构 2、结构分类: A、按几何特征划分:梁、拱、刚架、桁架、组合结构、悬索结构。 B、按内力是否静定划分: ①静定结构:在任意荷载作用下,结构的全部反力和内力都可以由静力平衡条件确定。②超静定结构:只靠平衡条件还不能确定全部反力和内力,还必须考虑变形条件才能确定。二、平面体系的机动分析 1、体系种类 A、几何不变体系:几何形状和位置均能保持不变;通常根据结构有无多余联系,又划分为无多余联系的几何不变体系和有多余联系的几何不变体系。 B、几何可变体系:在很小荷载作用下会发生机械运动,不能保持原有的几何形状和位置。常具体划分为常变体系和瞬变体系。 2、自由度:体系运动时所具有的独立运动方程式数目或者说是确定体系位置所需的独立 坐标数目。 3、联系:限制运动的装置成为联系(或约束)体系的自由度可因加入的联系而减少,能减少一个自由度的装置成为一个联系 ①一个链杆可以减少一个自由度,成为一个联系。②一个单铰为两个联系。 4、计算自由度:W 3m (2h r ) ,m为刚片数,h为单铰束,r为链杆数。 A 、 W>0, 表明缺少足够联系,结构为几何可变; B、 W=0 ,没有多余联系; C、 W<0, 有多余联系,是否为几何不变仍不确定。 5、几何不变体系的基本组成规则: A、三刚片规则:三个刚片用不在同一直线上的三个单铰两两铰联,组成的体系是几何不变的,而且没有多余联系。 B、二元体规则:在一个刚片上增加一个二元体,仍未几何不变体系,而且没有多余联系。 C、两刚片原则:两个刚片用一个铰和一根不通过此铰的链杆相联,为几何不变体系,而且 没有多余联系。 6、虚铰:连接两个刚片的两根链杆的作用相当于在其交点处的一个单铰。虚铰在无穷远 处的体系分析可见结构力学 P20,自行了解。 7、静定结构的几何构造为特征为几何不变且无多余联系。 三、静定梁与静定钢架 1、内力图绘制: A、内力图通常是用平行于杆轴线方向的坐标表示截面的位置,用垂直于杆轴线的坐标表示

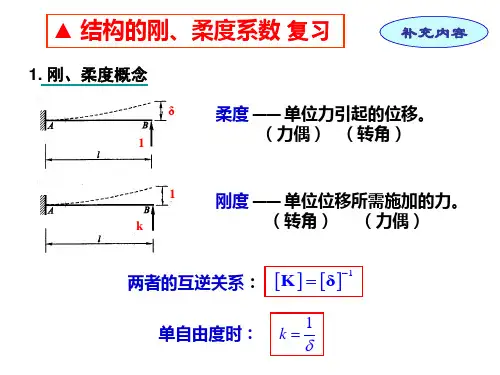

华中科技大学土木工程与力学学院 《结构动力学》考试卷(B卷、闭卷) 2013~2014学年度第一学期成绩 学号专业班级姓名 一、简答题(每题5分、共25分) 1、刚度法和柔度法所建立的体系运动方程间有何联系?各在什么情况下使用方便? 答:从位移协调的角度建立振动方程的方法为柔度法。从力系平衡的角度建立的振动方程的方法为刚度法。这两种方法在本质上是一致的,有着相同的前提条件。在便于求出刚度系数的体系中用刚度法方便。同理,在便于求出柔度系数的体系中用柔度法方便。在超静定结构中,一般用刚度法方便,静定结构中用柔度法方便。 2、什么叫动力系数,动力系数大小与哪些因素有关?单自由度体系位移动力系数与内力动力系数是否一样? 答:动力系数是指最大动位移[y(t)]max与最大静位移yst的比值,其与体系的自振频率和荷载频率θ有关。当单自由度体系中的荷载作用在质量处才有位移动力系数与内力动力系数一样的结果。 3、什么叫临界阻尼?怎样量测体系振动过程中的阻尼比?若要避开共振应采取何种措施? 答:当阻尼增大到体系在自由反应中不再引起振动,这时的阻尼称为临界阻尼。根据公式即测出第k次振幅和第k+n次振幅即可测出阻尼比。 措施:○1可改变自振频率,如改变质量、刚度等。○2改变荷载的频率。○3可改变阻尼的大小,使之避开共振。 4、振型正交的物理意义是什么?振型正交有何应用?频率相等的两个主振型互相正交吗? 答:物理意义:第k主振型的惯性力与第i主振型的位移做的功和第i主振型的惯性力与第k主振型的静位移做的功相等,即功的互等定理。 作用:○1判断主振型的形状特点。○2利用正交关系来确定位移展开公式中的系数。 5、应用能量法求频率时,所设的位移函数应满足什么条件?其计算的第一频率与精确解相比是偏高还是偏低?什么情况下用能量法可得到精确解? 答:所设位移函数要满足位移边界条件,同时要尽可能与真实情况相符。第一频率与精确解相比偏高。如果所假设的位移形状系数与主振型的刚好一致,则可以得到精确解。
