交流接触器的参数
I e A C U i U e A C I e P e分
别是什么意思
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-

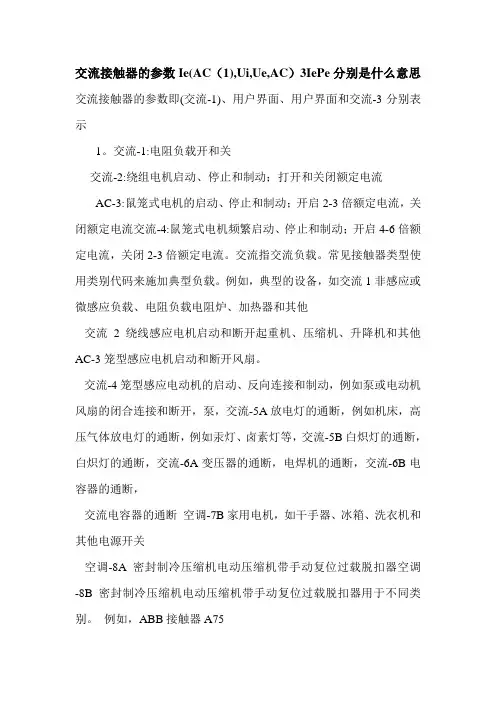

交流接触器的参数Ie(AC-1), Ui, Ue, AC-3 Ie Pe 分别是什么意思

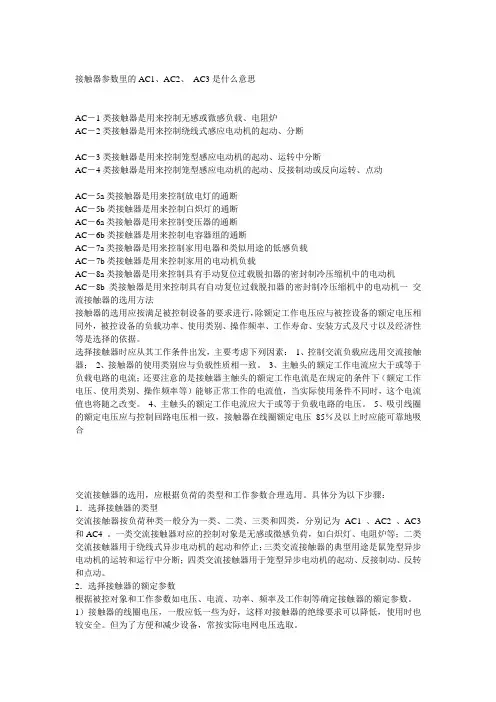

1. AC-1：阻性负载接通与断开
AC-2：绕线电机起、停止，制动；接通和断开额定电流。
AC-3：鼠笼电机起、停止，制动；接通2-3倍额定电流和断开额定电流。
AC-4：鼠笼电机频繁起、停止，制动；接通4-6额定电流和断开2-3倍额定电流。
AC指交流负载。常用接触器类型使用类别代号适用典型负载举例典型设备
AC－1无感或微感负载，电阻性负载电阻炉，加热器等
AC－2绕线式感应电动机的启动、分断起重机，压缩机，提升机等
AC－3笼型感应电动机的启动、分断风机，泵等
AC－4笼型感应电动机的启动、反接制动或密接通断电动机风机，泵，机床等
AC－5a放电灯的通断高压气体放电灯如汞灯、卤素灯等
AC－5b白炽灯的通断白炽灯
AC－6a变压器的通断电焊机
AC－6b电容器的通断电容器
AC－7a家用电器和类似用途的低感负载微波炉、烘手机等
AC－7b家用的电动机负载电冰箱、洗衣机等电源通断
AC－8a具有手动复位过载脱扣器的密封制冷压缩机的电动机压缩机
AC－8b具有手动复位过载脱扣器的密封制冷压缩机的电动机压缩机
不同的使用类别,接触器所能带的负载电流值不同.
举例ABB接触器A75
样本标明: RatedCurrentAC-3,400V---75A
RatedCcurrentAC-1,40℃----125A
也就是说,
A75带鼠笼电动机的话,可以启动75A的电机,而如果接通电阻丝的话,可以带125A的电阻丝.
混合负荷电动机负载用接触器的选用
在许多情况下，接触器是在AC－3和AC－4或AC－2和AC－4条件下混合使用，即在正常通断与点动操作方式下混合使用。混合使用的触头寿命X可用下述公式计算：
? X=A/[1+C/100（A/B-1）]
式中：A－正常负荷下的触头寿命；
B－点动操作下的触头寿命；
C－点动操作占通断次数的百分比。
例如：一台37KW的三相鼠笼电动机，COSΦ＝0.85，380V，Ie＝
72A，使用3TB48型接触器在混合工作方式下进行切换操作，其点动（AC －4）占开关操作总次数的30％，试求接触器触头寿命X。
查3TB48型接触器的寿命曲线，得到：
AC－3时的电寿命A＝1.2×10^6次
AC－4时的电寿命B＝5×10^4次
C＝30％，则混合工作方式中接触器的寿命为：
X=15.2*10^4
2.典型负载
不同的用电设备其负载性质和通断过程的电流变化相差很大，因此对接触器的要求也有所不同，常用的负载有以下数种：
2.1电热元件负载
对电热元件负载中用的线绕电阻元件，其接通电流可达额定电流的1.4倍，例如用于室内供暖，电烘箱及电热空调等设备。若考虑网络电压升高10％，则电阻元件的工作电流也将相应增大。因此，在选择接触器的额定工作电流时，应予以考虑。这类负载被划分在AC1使用类别中。
2.2照明装置
当接通照明装置中的白炽灯负载时，有较大的冲击电流产生，约为额定电流的15倍，若考虑到容许电压升高10％，电流也将相应增加，其使用类别被划分在AC－5b中。?其它不同的照明灯，其接通时的冲击电流值和起动时间不同，负载功率因数也不等于1。它们被划分在AC-5a。
2.3?低压变压器负载
当接通低压变压器时，会出现一个持续时间甚短的峰值电流，可达变压器额定电流的15－20倍，它与变压器的绕组布置及铁心特性有关。例如，用于电焊机上的变压器，操作是在变压器的次级侧通过电焊条将电路短路来接能电源的，电焊机使用时频繁地产生突发性的强电流，从而使变压器初级侧的开关装置承受很大的应力。在此情况下，必须知道变压器输出额定工作电流、电焊条短接时的短路电流以及焊接频率等参数和操作条件，其使用类别划分在AC－6a中。
2.4电容器负载
接通电容器时产生瞬态充电过程，充电电流可达很高的数值，同时伴随着频率可从几百到几千赫的振荡，因此，它对开关电器提出了严峻的要求。接通电容器对电流的振幅和频率，由电路的电网电压、电容器的容量及电路中的电抗值所决定，并与此馈电变压器和连接导线的截面、长度有关。
为了较经济地切换电容器，并防止在不利的工作条件下使开关电器的触头发生接通熔焊，一般可在电容器及支路中串入附加电感或电阻以限制电流，并减小接通电路时对电网的影响。此类使用类别划分在AC－6b中。
2.5电动机负载
低压电动机是最常用的负载之一。交流电动机常用的有绕线式电动机和鼠笼式感应电动机。
绕线式电动机起动时，在转子电路中接入电阻以限制起动电流。但不同的负载起动时间不同，负载越重起动时间越长。用于绕线式电动机切换的接触器属于AC－2使用类别。
鼠笼式电动机一般采用直接起动，起动电流冲击衰减后随后流过的是稳态电流Ie，一般的鼠笼式电动机起动电流（有效值）IA为4～8倍的电动机额定电流IN。电动机的空载电流IO＝（0.95～0.2）Ie，正常负载下的起动时间tA<10秒，重载起动时tA可大于10秒。用于切换鼠笼式电动机正常起动和在运转中分断的接触器属于AC－3使用类别。
而运行在鼠笼式电动机正常起动并同时进行反接制动，或者是反向运转、点动情况下的接触器，因其接通电流和分断电流均是电动机的起动电流。这种工作类别的开关电器属于AC－4，它比AC－3工作类别的要求严酷得多。
