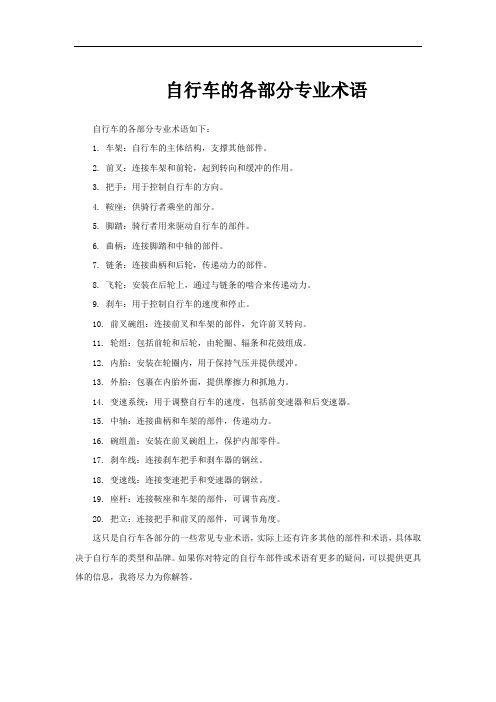

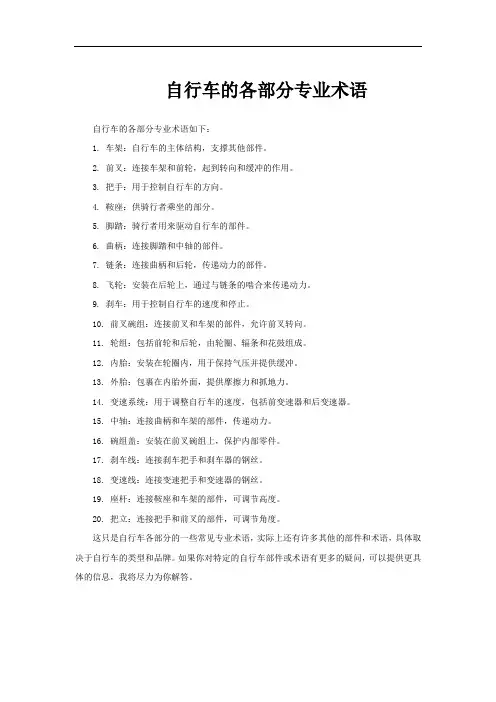

自行车的各部分专业术语
自行车的各部分专业术语如下:
1. 车架:自行车的主体结构,支撑其他部件。
2. 前叉:连接车架和前轮,起到转向和缓冲的作用。
3. 把手:用于控制自行车的方向。
4. 鞍座:供骑行者乘坐的部分。
5. 脚踏:骑行者用来驱动自行车的部件。
6. 曲柄:连接脚踏和中轴的部件。
7. 链条:连接曲柄和后轮,传递动力的部件。
8. 飞轮:安装在后轮上,通过与链条的啮合来传递动力。
9. 刹车:用于控制自行车的速度和停止。
10. 前叉碗组:连接前叉和车架的部件,允许前叉转向。
11. 轮组:包括前轮和后轮,由轮圈、辐条和花鼓组成。
12. 内胎:安装在轮圈内,用于保持气压并提供缓冲。
13. 外胎:包裹在内胎外面,提供摩擦力和抓地力。
14. 变速系统:用于调整自行车的速度,包括前变速器和后变速器。
15. 中轴:连接曲柄和车架的部件,传递动力。
16. 碗组盖:安装在前叉碗组上,保护内部零件。
17. 刹车线:连接刹车把手和刹车器的钢丝。
18. 变速线:连接变速把手和变速器的钢丝。
19. 座杆:连接鞍座和车架的部件,可调节高度。
20. 把立:连接把手和前叉的部件,可调节角度。
这只是自行车各部分的一些常见专业术语,实际上还有许多其他的部件和术语,具体取决于自行车的类型和品牌。
如果你对特定的自行车部件或术语有更多的疑问,可以提供更具体的信息,我将尽力为你解答。
部分自行车零件指导价以下是一些常见的自行车零件以及其指导价格:1.链条:自行车链条是将踏板与后轮的齿轮连接起来的关键部件。
一个优质的自行车链条大约需要30-50美元。
2.脚踏板:自行车脚踏板是骑车者用脚踩踏的部分。
脚踏板的价格取决于材料和品牌,一对普通脚踏板价格在20-50美元之间。
3.刹车:自行车刹车包括前轮刹车和后轮刹车。
刹车的价格因类型和品牌而异,最常见的刹车价格大约在50-100美元。
4.刹车手柄:刹车手柄是用来控制刹车的手柄。
一个简单的刹车手柄价格在20-40美元左右。
5.钢球轴承:钢球轴承在自行车的轮毂中起到支撑和旋转的作用。
一个钢球轴承的价格在2-5美元。
6.车轮:自行车的车轮包括前轮和后轮。
车轮的价格取决于材料、尺寸和品牌等因素,一对车轮的价格通常在100-300美元之间。
7.轮胎:自行车轮胎是与地面接触的部分,影响到骑行的平稳性和抓地力。
轮胎的价格因类型、尺寸和品牌而异,一条普通的自行车轮胎价格大约在20-50美元。
8.前叉:前叉是自行车前轮上的悬挂部件,能够吸收颠簸和减震。
前叉的价格因材料、品牌和类型而不同,普通的前叉价格在50-200美元之间。
9.车架:自行车的车架是整个自行车的骨架,承受骑行中的各种力和重量。
车架的价格取决于材料和制造工艺等因素,自行车车架的价格通常在100-1000美元之间。
10.座垫:自行车座垫是骑行时提供舒适支撑的部分。
座垫的价格因材料、类型和品牌而异,一个普通的自行车座垫价格大约在20-50美元。
11.变速器:自行车变速器可以改变齿轮的比例,使骑行更轻松。
变速器的价格取决于品牌和类型,一个普通的自行车变速器价格在50-150美元。
12.齿轮:齿轮是自行车链条的关键部分,影响到骑行的顺畅性。
齿轮的价格因材料和品牌而异,通常在10-30美元左右。
13.手把:自行车手把是骑行时握住的部分,对骑行的舒适度和控制性起到重要作用。
手把的价格取决于材料、类型和品牌等因素,一对普通的自行车手把价格在20-50美元之间。
自行车各个零件的成型工艺自行车是一种常见的交通工具,由许多零部件组成。
每个零件都有其特定的成型工艺,下面将为大家介绍自行车各个零件的成型工艺。
一、车架成型工艺车架是自行车的骨架,一般由铝合金、碳纤维等材料制成。
铝合金车架的成型工艺一般采用挤压成型或焊接成型。
挤压成型是将铝合金管材通过模具挤压成型,然后进行焊接,最后进行表面处理。
碳纤维车架的成型工艺主要是将碳纤维布料放入模具中,通过热压或真空吸塑的方式将其成型。
二、车轮成型工艺车轮是自行车的重要组成部分,一般由轮辋、轮毂和轮胎构成。
轮辋的成型工艺主要有铆接、焊接和铸造等。
铆接是将轮辋上的脚钉与轮毂连接起来,使其固定在一起。
焊接是将轮辋的两端通过焊接工艺连接起来。
铸造是将液态金属倒入轮辋模具中,经过冷却凝固后得到轮辋。
轮毂的成型工艺主要有冷锻、铸造和CNC加工等。
轮胎的成型工艺主要是通过模具将橡胶制成的轮胎进行压制成型。
三、传动系统成型工艺传动系统包括链条、链轮等零部件。
链条的成型工艺主要是通过模具将金属片冲压成型,然后进行热处理和表面处理。
链轮的成型工艺主要有铸造和机加工两种。
铸造是将液态金属倒入链轮模具中,经过冷却凝固后得到链轮。
机加工是将链轮加工成所需的形状和尺寸。
四、刹车系统成型工艺刹车系统包括刹车把手、刹车器等零部件。
刹车把手的成型工艺一般是通过塑料注塑成型,然后进行装配。
刹车器的成型工艺主要有铸造和机加工两种。
铸造是将液态金属倒入刹车器模具中,经过冷却凝固后得到刹车器。
机加工是将刹车器加工成所需的形状和尺寸。
五、座椅成型工艺座椅是自行车的一个重要部件,一般由塑料、皮革等材料制成。
塑料座椅的成型工艺主要是通过注塑成型,然后进行装配。
皮革座椅的成型工艺主要是将皮革材料经过剪裁、缝制等工艺制成座椅。
六、踏板成型工艺踏板是自行车的一个关键部件,一般由塑料、金属等材料制成。
塑料踏板的成型工艺主要是通过注塑成型,然后进行装配。
金属踏板的成型工艺主要是通过冲压、焊接等工艺制成。
骑车构造知识点总结高中一、自行车的主要部件1.车架车架是自行车的主要骨架,支撑着其他部件,承受着骑行时的冲击和重力,是整个自行车的重要组成部分。
车架一般由钢管、铝合金、碳纤维等材料制成,不同材料的车架具有不同的强度、重量和价格。
2.车轮车轮是自行车的重要部件,标志着自行车的行进性能和稳定性。
车轮一般由轮毂、辐条、轮圈和胎具等部件组成,不同的车轮规格和配置将影响自行车的骑行品质和适用路况。
3.座垫座垫是骑行自行车时的主要支撑点,对骑行的舒适性和健康至关重要。
座垫的舒适度和适配性对骑行者的骑行体验有着重要的影响,选择合适的座垫对骑行者的健康和体力是非常重要的。
4.传动系统传动系统是自行车的动力来源,包括齿轮、链条、踏板、齿轮组、踏板和链盘等部件。
传动系统的性能将直接影响自行车的行进速度、爬坡能力和平稳性,因此传动系统的调整、保养和更新对自行车的骑行品质具有重要的影响。
5.刹车系统刹车系统是自行车的重要安全设备,包括前制动器、后制动器和刹车手柄等部件。
刹车系统的性能将直接影响自行车的制动效果和安全性,因此刹车系统的调整和保养对骑行者的安全至关重要。
二、自行车的结构和功能1.前叉前叉是自行车的前部悬挂结构,将前轮和车架连接在一起,支撑着前部的重量和冲击。
前叉的的质量和性能直接关系到自行车的行进稳定性和舒适性。
2.悬挂系统悬挂系统是自行车的重要结构之一,能够减缓骑行时的颠簸,提高自行车的行进平稳性和骑行舒适性。
悬挂系统一般由弹簧、减震器和连接件组成,不同类型和配置的悬挂系统将影响自行车的骑行品质和适用路况。
3.变速系统变速系统是自行车的关键部件之一,能够帮助骑行者根据路况和骑行目的调整骑行时的速度和阻力,提高自行车的适应性和性能。
变速系统一般由变速器、变速手柄和链条组成,不同类型和配置的变速系统将直接影响自行车的骑行品质和适用路况。
4.车灯和铃车灯和铃是自行车的重要安全设备,能够提高夜间骑行时的可见性和被见性,减少骑行时的安全隐患。
关于山地自行车各个部件的名称车架----不多说,都懂,但需要简单了解一下现代山地车架各主要部分的名称,如下图(此为XC车架,无后避震装置),其中五通用于安装中轴,尾勾用于安装后变速器:前叉----固定前轮的那根叉子,应该也都明白...现代运动自行车前叉上管直径一般为28.6MM,重型车及Cannondale品牌的前叉头管会较粗碗组----装在车架和前叉连接处的零件,圆形,内有滚珠或封闭轴承,负责车头的转动工作。
用在轻型山地车上的一般分为两种:34MM外置盒44MM内藏,依车架头管种类而定。
把横----车把,一般最粗处分为25.4MM及31.8MM直径,需配套相同口径的把立,把横最细处均为22.2MM把立----连接把横的那根金属管,把横就固定在其上把套----不解释刹把----刹车时候捏刹车----用在山地车上一般分为V刹和碟刹两种,碟刹又分为机械碟刹(线拉)和液压碟刹(靠油管内的液体压强控制活塞推动刹车片进行刹车),V刹的刹车作用对象是轮圈边缘,而碟刹的作用对象则是碟片轮组----分为轮圈、辐条和花鼓三部分,其中花鼓也就是常说的前/后轴,负责车轮的转动,在此强调一下花鼓:轻型山地车的花鼓长度一般为前110MM,后135MM,前轴芯直径9MM,后轴芯直径10MM,后花鼓比前花鼓多出塔基装置,用于安装飞轮,而一般所讲的花鼓“响数”,就是将后花鼓塔基转动一周,所听到的清脆响声的数量,响声越大,踩踏虚位越小,适合发力动作较强的骑行,如爬坡、越野或攀爬车使用,但花鼓的转动阻力就较大,而响数较小的花鼓一般则转动阻力较小,适合平路及下坡为主的骑行。
花鼓的响数,在兼顾各种路面(不包含较极端的越野)骑行的情况下,24-36响的花鼓为最佳,兼顾了低虚位空间与高转动速度,这也就是为什么资深玩家也很少有人用72响的Chris King花鼓来进行平地骑行的原因,这并不仅仅只在于它昂贵的价格。
中轴----安装于五通内部,连接曲柄及牙盘,与踩踏有直接关系,主要分为方孔中轴,花键中轴及一体式中轴,具体选择需与曲柄的中轴孔相配套,不难理解,故不再以图片进行解释。
自行车25部件全图解(扫盲篇)刚开始接触山地车的时候被一大堆零件的名称搞得头昏脑胀。
想要自己配一部车,零件名称和实物都对不上号。
很多论坛的文章自己看了以后还是有点似懂非懂。
其实有一定动手能力的朋友查阅了相关资料后,都应该能够自己组装一部自行车的,当然会装和装的好是两个概念。
要谈装的好是谈不上的,毕竟组装是个技术活,有很多需要专业的设备和技术的,比如自己编的轮组和专业人士编的轮组那个差距就不是一般的大。
现在以图文的方式将自行车零部件的名称和实物加以对照,给初入的朋友提供方便。
在看一些老鸟的文章时不至于看的云里雾里的。
以下内容全部来源于网咯。
一步整车大概有25个必须的零部件。
列表如下。
1车架2前叉3碗组4把横5把立6挚手7指拨8线管9把套10外胎11内胎13车圈14辐条15花鼓16刹车17牙盘18中轴19脚踏20前拨21后拨22链条23座箍24座杆25座垫整车不解释上图。
车架车架是整个车子的灵魂。
所有的零部件都要在车架上组装并体现其价值。
1.车架决定了车子的类型。
举个例子,如果你要组装一台DH车,你会不会去选购一个1400克的GIANT的XTC-TEAM呢?或者换句话说,你会不会在自己的轻量化的XC上装上一支DNM的行程长达20CM的双肩前叉?当然不会。
所以说,车架的类型也就决定了整个车子的类型。
2.车架直接或间接的影响着车子的各个方面的性能。
什么影响着车子的操纵性?什么决定着车子的稳定性?什么决定着车子的转弯的快慢?什么决定着车子的舒适程度?是不是XTR的套件,是不是ROCKSHOX的前叉?是,但又不是。
因为要使这些零件发挥他们强大的战斗力,就必须奠定一个良好的基础——车架。
一个200元的车架和一个2000元的车架,即使最后装出来的成车的价格完全相同,实际骑起来的感觉也会判若云泥。
3.车架的尺寸也决定了车子是否合适自己。
即使车架的种类选对了,性能也不差,但是如果车架的大小不合适,那也如同鸡肋,只能割爱了。
[文档标题]引言自行车是我们日常最为常见的交通工具之一,相信大部分人都对其非常熟悉,可你们知道吗,在自行车中蕴含着非常多巧妙的机械原理,大家在日常生活中都不以为意,并没有认真思考过。
而我基于日常的观察和资料的查取,为大家介绍自行车中的一些巧妙的零部件,帮助我们更深刻地了解自行车的工作原理。
一、自行车的基本结构150101010469自行车由车架、刹车、轮胎、脚踏、链条等25个部件组成,它的基本部件缺一不可。
车架是自行车的骨架,车上装载人和货物的重量都要由它来承受。
按照系统功能的不同,我们可以将自行车部件分为导向系统、驱动系统、制动系统:1、导向系统:由车把、前叉、前轴、前轮等部件组成。
乘骑者可以通过操纵车把来改变行驶方向并保持车身平衡。
2、驱动系统:由脚蹬、中轴、链轮、链条、飞轮、后轴、后轮等部件组成。
骑行者通过蹬踏踏板驱使自行车前进。
3、制动系统:它由车闸部件组成、乘骑者可以随时操纵车闸,使行驶的自行车减速、停使、确保行车安全。
二、自行车中巧妙的机械构造1、小钢珠大作用自行车是人们代步的工具,应当骑起来越轻松、越灵活才,所以自行车轴承转动的地方普遍安有钢珠,也就是下面说的滚珠轴承。
钢珠的作用是减小摩擦力,保护零件,提高使用效率,总所周知,在同样的压力下,滚动摩擦远小于滑动摩擦,若在其中经常加入润滑油,油膜会使接触面分离,我们使用自行车也会更省力。
自行车滚珠轴承的位置如下:①车轮的前轮毂和后轮毂②车的底架,其中有一根轴将两个脚踏板曲柄连在一起③车把的前叉管,用于使车把能够转动④飞轮,这里的轴承有双重功能,除了减少摩擦外,还可以帮助实现单向功能。
2、飞轮飞轮就是自行车链条后端的被动齿轮,它的里面有内螺纹,以便将其固定在后轴的右端,与链轮保持同一平面,并通过链条与链轮相连接,构成自行车的驱动系统。
由齿轮组数不同可将飞轮分为单级飞轮和多级飞轮两大类。
单级飞轮又称单链轮片飞轮,安装于普通自行车,主要由外套、平挡、芯子、千斤、千斤簧、垫圈等零件组成。
自行车的组成自行车是一种由多个部件组成的交通工具。
它的发明和发展对人类出行和运输方式产生了巨大的影响。
下面将从整体结构和各个组成部分入手,介绍一辆自行车的构造。
一、整体结构一辆自行车的整体结构通常包括车架、车轮、刹车系统、传动系统和悬挂系统等几个主要部分。
1. 车架:车架是自行车的骨架,承载着所有其他部件。
它通常由金属材料(如钢铁、铝合金等)制成,具有足够的强度和刚性。
车架由上管、下管、座管、前叉等构成。
2. 车轮:车轮是自行车行驶的关键部件,它由轮毂、辐条和轮圈组成。
轮毂是车轮的核心部分,安装在车架上的轴上。
辐条连接轮毂和轮圈,起到支撑和传递力量的作用。
轮圈是车轮的外圆部分,用于安装轮胎。
3. 刹车系统:刹车系统是保证自行车行驶安全的重要组成部分。
常见的刹车系统有脚踏刹车和手动刹车。
脚踏刹车通过踩踏脚踏板,使刹车块与车轮接触,从而减速或停车。
手动刹车通过拉动刹车杆,使刹车块与车轮接触,实现刹车效果。
4. 传动系统:传动系统是自行车行驶的动力来源,它包括齿轮、链条、曲柄和脚踏等部分。
齿轮是安装在轮毂和曲柄上的齿状零件,通过链条将轮毂和曲柄连接起来。
曲柄是自行车脚踏的部分,通过踩踏曲柄来转动齿轮,从而带动车轮转动。
5. 悬挂系统:悬挂系统可以减缓地面不平带来的冲击,提高骑行的舒适性。
它通常由前叉和后避震器组成。
前叉连接前轮和车架,起到缓冲和支撑作用。
后避震器连接后轮和车架,通过吸收和消化地面冲击,使骑行更加平稳。
二、各个组成部分1. 车把和前叉:车把是用于操控自行车方向的部分,通常由手把、把杆和把带组成。
前叉则是连接车把和车架的零件,起到支撑和缓冲作用。
2. 座椅和座管:座椅是供骑行者坐在上面的部分,座管连接座椅和车架,使座椅可以调节高度。
3. 脚踏和曲柄:脚踏是供骑行者踩踏的部分,曲柄连接脚踏和齿轮,将骑行者的力量传递到车轮上。
4. 链条和齿轮:链条将齿轮和轮毂连接起来,通过转动齿轮传递动力,驱动车轮转动。
