电动自行车基本结构

电动车基本知识讲解第一章电动车基本知识一、电动自行车的定义它是以蓄电池作为辅助能源,具有两个车轮,能实现人力骑行,电动或电助动功能的特种自行车.二、电动车的基本构造和功能1、充电器，它是给电池补充电能的装置,一般分二阶段和三阶段充电模式两种.2、电池，主要采用铅酸电池组合,另外镍氢电池与锂离子电池也在一些轻便折叠电动车上开始使用了.3、控制器，它是控制电机转速的部件,也是电动车电气系统的核心,具有欠压、限流、过流保护功能.4、转把、闸把、助力传感器，这些部件都是控制器的信号输入部件，转把信号是电动车速度的控制信号，闸把信号是电动车刹车时，闸把内部电子电路输出给控制器的一个电信号，控制器接收到这个信号，就会切断对电机的供电，从而实现刹车断电功能，助力传感器是当电动车处于助力状态时，检测骑行脚蹬力矩式脚蹬速度信号的装置。

控制器根据助力传感器信号的大小，分配给电机不同的电驱动功率，以达到人力与电力自动匹配，共同驱动电动车的旋转。

5、电机，电机是将电池电能转换成机械能，驱动电动车轮旋转的部件。

电动车上使用的常见的有：有刷有齿、有刷无齿、无刷无齿、无刷有齿、侧挂电机。

6、灯具、仪表，灯具、仪表部分的提供照明并指示电动车状态的部件组合。

仪表一般提供电池电压显示，智能型仪表还能显示整车个电器部件的故障情况。

三、电动车的型号编制TD L 10 Ｚ第一部分：TD—表示特种自行车类的电动自行车，电动自行车的型号全部以TD冠名。

第二部分：L—表示电动自行车的型式和车轮直径第三部分：10 —工厂设计序号。

第四部分：Z---表示电机与驱动轮之间的传动方式代号，Z为轴传动，L为链传动，P为皮带传动，M为摩擦传动，Q 为其他传动。

四、什么是短路短路是指在电路中，本来不直接相连的线路或元器件由于某种原因（线路碰头或元器件烧坏）导致电路的电阻变的非常小。

五、什么是伏特电压的单位，符号是V，一千伏特称为1KV六、安时是什么意思它是安培乘以小时的意思，英文代号Ah，是电池电能容量的单位，电动车常用电池为12安时容量，它的高低直接影响电动车续行里程的长短，电池经多次使用或不正常使用后其容量下降，就是指这一数值。

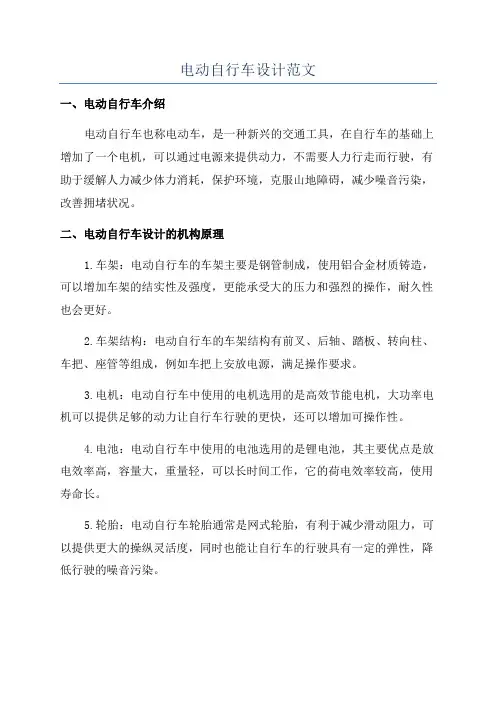

电动自行车设计范文
一、电动自行车介绍
电动自行车也称电动车，是一种新兴的交通工具，在自行车的基础上增加了一个电机，可以通过电源来提供动力，不需要人力行走而行驶，有助于缓解人力减少体力消耗，保护环境，克服山地障碍，减少噪音污染，改善拥堵状况。

二、电动自行车设计的机构原理
1.车架：电动自行车的车架主要是钢管制成，使用铝合金材质铸造，可以增加车架的结实性及强度，更能承受大的压力和强烈的操作，耐久性也会更好。

2.车架结构：电动自行车的车架结构有前叉、后轴、踏板、转向柱、车把、座管等组成，例如车把上安放电源，满足操作要求。

3.电机：电动自行车中使用的电机选用的是高效节能电机，大功率电机可以提供足够的动力让自行车行驶的更快，还可以增加可操作性。

4.电池：电动自行车中使用的电池选用的是锂电池，其主要优点是放电效率高，容量大，重量轻，可以长时间工作，它的荷电效率较高，使用寿命长。

5.轮胎：电动自行车轮胎通常是网式轮胎，有利于减少滑动阻力，可以提供更大的操纵灵活度，同时也能让自行车的行驶具有一定的弹性，降低行驶的噪音污染。

第二章电动自行车的结构特点第一节电动自行车结构电动自行车集合了电子、电动机、自动控制、电化学、机械、车辆等许多学科领域技术，具有明显的技术交叉渗透特点。

电动自行车可分为两大部分：一、自行车体部分，二、电动自行车电器部分，下面分别介绍：一、行车车体结构。

一辆普通电动自行车及车体大约由25 个部件所组成，按其所处的作用和地位分为基本部件和附属部件两大类：1、基本部件。

基本部件是指整辆车在骑行时可缺少的部件，或者是保证骑行安全的部件。

车架部分；前叉部件。

包括前叉合件（俗称五件碗、七件碗、八件碗等）；车把部件。

分固定式车把和组合式车把；前轴部件；前轮部件。

包括辐条与条母、轮辋、内胎和外胎；前闸部件；中轴部件。

包括曲轴和链轮；脚蹬部件。

有整体型和组合型；链条部件。

分普通链条和薄型链条；飞轮部件。

分为单级和多级两类；后轴部件；链罩部件：分全链条、半链罩等。

后轮部件。

包括辐条和条母、轮辋、' 内胎和外轮胎；后闸部件；鞍座部件。

包括鞍座和鞍管；反射器部件；2、附属部件附属部件是指对骑行性能不会构成影响，但可使整车更加完善。

前泥板部件；后泥板部件；衣架部件；支架部件。

分单支架、双支架和中支架；车锁部件；车筐部件。

电动自行车车体按其功能归纳起来，可分为以下几部分：1、主体部分：由车架部件和前叉部件等组成。

其它部件都是直接或间接的安装在主体部分上。

它除了承受人和货物的重量以外，还要承受行车颠簸产生的动载荷。

2、导向部分：由车把、前叉、前轴、前轮等部件组成。

骑车人通过操纵车把部件可以使自行车随意改变行驶方向。

3、驱动部分：由脚蹬、曲柄、链轮、中轴、链条、飞轮、后轴、后轮等部件组成通过蹬踏带动驱动部分可以使自行车前进。

4、承载部分：由前后轮部件、衣架部件支架部件、鞍座部件和前后轴部件等组成，主要承受骑车人及所载货物的重量。

5、制动部分：由车把和车闸（包括前、后闸）组成，骑车人可以随意操纵闸把，使行驶的电动自行车减速或停止。

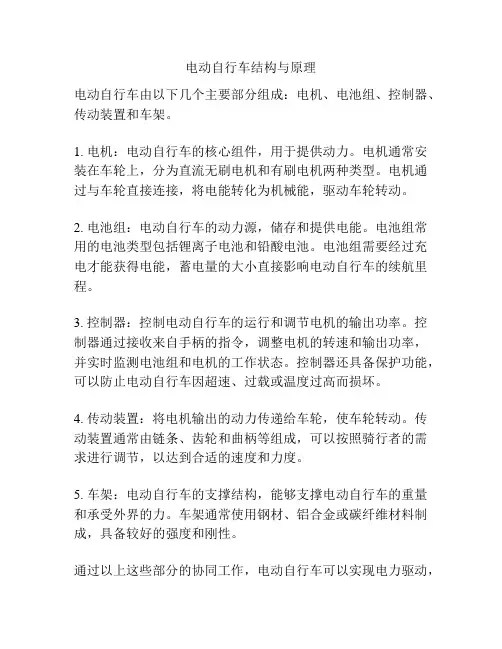

电动自行车结构与原理
电动自行车由以下几个主要部分组成：电机、电池组、控制器、传动装置和车架。

1. 电机：电动自行车的核心组件，用于提供动力。

电机通常安装在车轮上，分为直流无刷电机和有刷电机两种类型。

电机通过与车轮直接连接，将电能转化为机械能，驱动车轮转动。

2. 电池组：电动自行车的动力源，储存和提供电能。

电池组常用的电池类型包括锂离子电池和铅酸电池。

电池组需要经过充电才能获得电能，蓄电量的大小直接影响电动自行车的续航里程。

3. 控制器：控制电动自行车的运行和调节电机的输出功率。

控制器通过接收来自手柄的指令，调整电机的转速和输出功率，并实时监测电池组和电机的工作状态。

控制器还具备保护功能，可以防止电动自行车因超速、过载或温度过高而损坏。

4. 传动装置：将电机输出的动力传递给车轮，使车轮转动。

传动装置通常由链条、齿轮和曲柄等组成，可以按照骑行者的需求进行调节，以达到合适的速度和力度。

5. 车架：电动自行车的支撑结构，能够支撑电动自行车的重量和承受外界的力。

车架通常使用钢材、铝合金或碳纤维材料制成，具备较好的强度和刚性。

通过以上这些部分的协同工作，电动自行车可以实现电力驱动，
让骑行更加轻松和高效。

同时，电动自行车还具备节能环保的优点，成为现代城市交通中的一种重要出行方式。

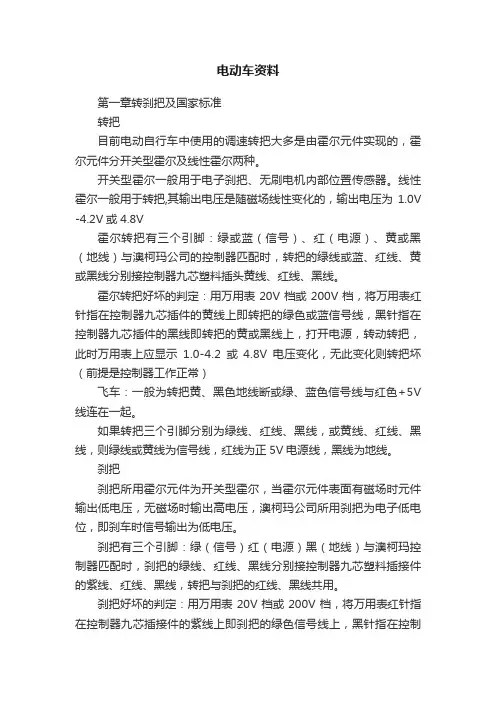

电动车资料第一章转刹把及国家标准转把目前电动自行车中使用的调速转把大多是由霍尔元件实现的，霍尔元件分开关型霍尔及线性霍尔两种。

开关型霍尔一般用于电子刹把、无刷电机内部位置传感器。

线性霍尔一般用于转把,其输出电压是随磁场线性变化的，输出电压为1.0V -4.2V或4.8V霍尔转把有三个引脚：绿或蓝（信号）、红（电源）、黄或黑（地线）与澳柯玛公司的控制器匹配时，转把的绿线或蓝、红线、黄或黑线分别接控制器九芯塑料插头黄线、红线、黑线。

霍尔转把好坏的判定：用万用表20V档或200V档，将万用表红针指在控制器九芯插件的黄线上即转把的绿色或蓝信号线，黑针指在控制器九芯插件的黑线即转把的黄或黑线上，打开电源，转动转把，此时万用表上应显示1.0-4.2或4.8V电压变化，无此变化则转把坏（前提是控制器工作正常）飞车：一般为转把黄、黑色地线断或绿、蓝色信号线与红色+5V 线连在一起。

如果转把三个引脚分别为绿线、红线、黑线，或黄线、红线、黑线，则绿线或黄线为信号线，红线为正5V电源线，黑线为地线。

刹把刹把所用霍尔元件为开关型霍尔，当霍尔元件表面有磁场时元件输出低电压，无磁场时输出高电压，澳柯玛公司所用刹把为电子低电位，即刹车时信号输出为低电压。

刹把有三个引脚：绿（信号）红（电源）黑（地线）与澳柯玛控制器匹配时，刹把的绿线、红线、黑线分别接控制器九芯塑料插接件的紫线、红线、黑线，转把与刹把的红线、黑线共用。

刹把好坏的判定：用万用表20V档或200V档，将万用表红针指在控制器九芯插接件的紫线上即刹把的绿色信号线上，黑针指在控制器九芯插接件的黑线即刹把的黑线上。

打开电源，此时万用表显示5V -6V电压，若为零则刹车常断电。

握住刹把，万用表显示为零，若为5 V-6V则刹车不断电。

当刹车常断电时，整车有电，电机不转。

国家关于电动车的标准有那些？最高车速：电动自行车最高车速应不大于20km/h整车重量：电动自行车的整车重量应不大于40kg脚踏行驶能力：电动自行车必须具有良好的脚踏行驶能力，30分钟的脚踏行驶距离应不小于7km续行里程：电动自行车一次充电后的续行里程应不小于25km最大骑行噪音：电动自行车以最高车速作电动匀速骑行的噪音应不大于62分贝百公里电耗：电动自行车以电动骑行100km的电能消耗应不大于1.2kwh电动机功率：电动自行车的电动机额定连续输出功率应不大于24 0w制动距离：干态制动距离为4m，湿态制动距离为15m电动自行车的标准载重为75kg第二章电池第一节电池的内部构造目前电动车上使用的电源主要是铅酸蓄电池，有的电动车已开始使用镍氢电池、锂离子电池、燃料电池及锌空电池，因铅酸电池价格便宜，材料来源丰富。

电动自行车工作原理电动自行车是具有电力驱动、脚踏驱动、电力和脚踏并用等功效的绿色环保交通工具。

电动自行车的原理和结构都不复杂，可以认为是在自行车的基础上加一套电机驱动机构组成(见图 1-1)。

蓄电池经过一个控制器给一个电机送电，电机放在后车轮中，电机的旋转带动自行车的行进。

电动自行车的控制器连接一个调速手柄，在脚踏中轴上装有助力传感器，转动调速手柄可以让控制器检测到不同的电压值，控制器根据电压值大小，模拟调节输送给电机电压的高低，从而控制了电机的转速。

图 1－1电动自行车控制方框图控制器无刷电机控制的方法是根据电机的位置反馈信号，控制电机三相驱动上下臂MOS管的导通和截止，从而实现电子换向。

如下图所示，电机为三角形连接，三相驱动上下臂各MOS管导通顺序组合为:V1-V2，V2-V3, V3-V4，V5-V4，V5-V6，V1-V6。

图 1-2驱动电路2 系统方框图电动自行车采用SPMC65P2404A作为主控MCU。

MCU主要任务是进行调速电压检测，电池电压检测，电流检测，过流中断检测，3路霍尔位置信号检测，1路霍尔位置信号中断检测，刹车信号检测，1：1助力检测，温度检测，故障显示输出，PWM控制电机转速输出，6路电机驱动输出，系统方框图如下：图 2-1系统方框图3 控制器电气规格★型式：直流无刷★额定功率：240W★额定电压：36V ★额定转速：210R/MIN★额定扭矩：8.5N.M ★欠压保护：31.5 ± 0.5V★过流保护：15 ± 1A4 控制器功能介绍★1：1助力；★刹车断电，刹车灯供电；★自动巡航；★欠压保护（31.5V ± 0.5 ）；★电子刹车；★休眠省电功能。

★过流保护（限流为15A ± 1 ）；★堵转断流（倒转，转把复位，重电源，自动复位）；4.1 1：1助力1:1助力，是指在没有旋转调速车把，电动车电池打开时，电动车会根据骑行者的骑行速度提供1:1助力。

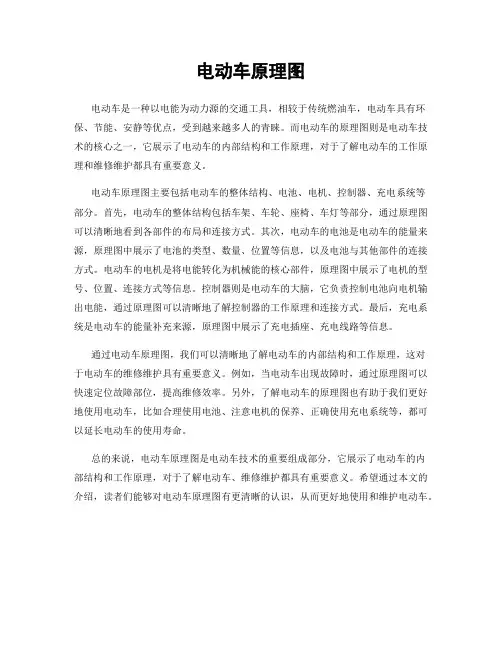

电动车原理图
电动车是一种以电能为动力源的交通工具，相较于传统燃油车，电动车具有环保、节能、安静等优点，受到越来越多人的青睐。

而电动车的原理图则是电动车技术的核心之一，它展示了电动车的内部结构和工作原理，对于了解电动车的工作原理和维修维护都具有重要意义。

电动车原理图主要包括电动车的整体结构、电池、电机、控制器、充电系统等
部分。

首先，电动车的整体结构包括车架、车轮、座椅、车灯等部分，通过原理图可以清晰地看到各部件的布局和连接方式。

其次，电动车的电池是电动车的能量来源，原理图中展示了电池的类型、数量、位置等信息，以及电池与其他部件的连接方式。

电动车的电机是将电能转化为机械能的核心部件，原理图中展示了电机的型号、位置、连接方式等信息。

控制器则是电动车的大脑，它负责控制电池向电机输出电能，通过原理图可以清晰地了解控制器的工作原理和连接方式。

最后，充电系统是电动车的能量补充来源，原理图中展示了充电插座、充电线路等信息。

通过电动车原理图，我们可以清晰地了解电动车的内部结构和工作原理，这对
于电动车的维修维护具有重要意义。

例如，当电动车出现故障时，通过原理图可以快速定位故障部位，提高维修效率。

另外，了解电动车的原理图也有助于我们更好地使用电动车，比如合理使用电池、注意电机的保养、正确使用充电系统等，都可以延长电动车的使用寿命。

总的来说，电动车原理图是电动车技术的重要组成部分，它展示了电动车的内
部结构和工作原理，对于了解电动车、维修维护都具有重要意义。

希望通过本文的介绍，读者们能够对电动车原理图有更清晰的认识，从而更好地使用和维护电动车。

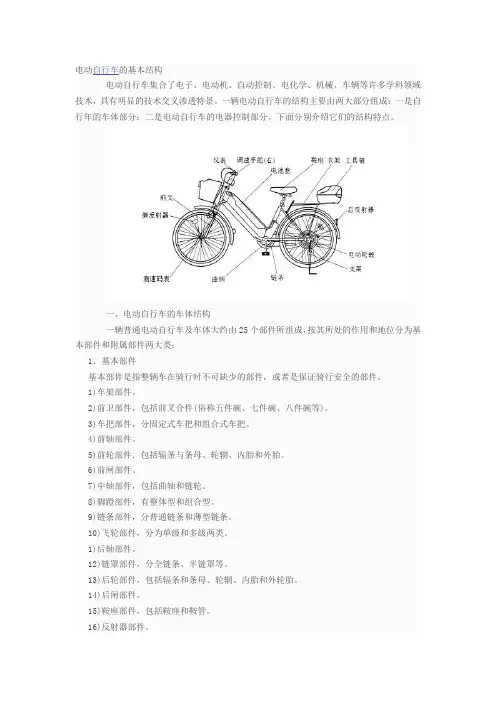

电动自行车的基本结构电动自行车集合了电子、电动机、自动控制、电化学、机械、车辆等许多学科领域技术，具有明显的技术交义渗透特景。

一辆电动自行车的结构主要由两大部分组成：一是自行年的车体部分；二是电动自行车的电器控制部分。

下面分别介绍它们的结构特点。

一、电动自行车的车体结构一辆普通电动自行车及车体大约由25个部件所组成，按其所处的作用和地位分为基本部件和附属部件两大类：1．基本部件基本部件是指整辆车在骑行时不可缺少的部件，或者是保证骑行安全的部件。

1)车架部件。

2)前卫部件，包括前叉合件(俗称五件碗、七件碗、八件碗等)。

3)车把部件，分固定式车把和组合式车把。

4)前轴部件。

5)前轮部件．包括辐条与条母、轮辋、内胎和外胎。

6)前闸部件。

7)中轴部件，包括曲轴和链轮。

8)脚蹬部件，有整体型和组合型。

9)链条部件，分普通链条和薄型链条。

10)飞轮部件，分为单级和多级两类。

1)后轴部件。

12)链罩部件，分全链条、半链罩等。

13)后轮部件，包括辐条和条母、轮辋、内胎和外轮胎。

14)后闸部件。

15)鞍座部件，包括鞍座和鞍管。

16)反射器部件。

2．附属部件附属部件是指对骑行性能不会构成影响，但可使整车更加完善的部件。

附属部件有前泥板部件、后泥板部件、衣架部件、支架部件(分单支架、双支架和中支架)、车锁部件和车筐部件等。

电动自行车车体按其功能归纳起来，可分为以下几部分。

1)主体部分：由牛架部件和前叉部件等组成，其他部件都是直接或间接安装在主体部分上。

它除了承受人和货物的重量以外，还要承受行车颠簸产生的动载荷。

2)导向部分：由车把、前叉、前轴、前轮等部件组成．骑车人通过操纵车把部件可以使自行车随意改变行驶方向。

3)驱动部分：由脚蹬、曲柄、链轮、中轴、链条、飞轮、后轴、后轮等部件组成，通过蹬踏带动驱动部分可以使自行车前进。

4)承载部分：由前后轮部件、衣架部件、支柴部件、鞍座部件和前后轴部件等组成，主要承受骑车人及所载货物的重量。

电动自行车功能结构-回复电动自行车功能结构——引领绿色出行浪潮引言：近年来，随着人们环保意识的增强，电动自行车作为一种环保、经济、便捷的出行工具受到了越来越多人的青睐。

然而，不同于传统自行车，电动自行车涉及到的功能结构更为复杂。

本篇文章将从电动自行车的基本构件、电池系统、驱动系统、辅助系统等角度，对其功能结构进行探索和解析。

一、电动自行车的基本构件电动自行车的基本构件包括车架、车轮、车把、刹车系统、灯光系统、座垫等组成。

这些构件在电动自行车中所承担的功能远比传统自行车复杂。

在设计和制造电动自行车时，每个构件都需要经过合理的选择和精细的加工，以确保电动自行车的性能和可靠性。

1.1 车架：车架是电动自行车最基本的构件之一，它承载整个车辆的重量，并提供了连接各个构件的基础。

车架的材料选择和加工工艺至关重要，需要在保证强度和刚度的同时，尽可能减少重量，以提高电动自行车的操控性和续航里程。

1.2 车轮：车轮是电动自行车的动力输出和承载功能的关键部件。

电动自行车通常采用26英寸或27.5英寸的车轮尺寸，以平衡行驶稳定性和操控性。

车轮的内部由辐条连接，外部覆盖胎面，通过胎压来提供减震和抓地力。

同时，为了提高电动自行车的行驶效率和减少能耗，车轮通常采用轻质材料，如铝合金等制造。

1.3 刹车系统：电动自行车的刹车系统起到了关键的安全保护作用。

常见的刹车系统有机械刹车和液压刹车两种形式。

机械刹车通常采用钳形刹车，通过拉动刹车手柄来传达力量，使刹车片与车轮摩擦以达到减速效果。

而液压刹车则通过液压油传递力量，具有更好的刹车效果和更灵敏的反应。

1.4 灯光系统：电动自行车的灯光系统对于夜间行驶和视觉安全十分重要。

一般包括前照灯、尾灯和转向灯。

前照灯需要具备足够的亮度和照明范围，以提供良好的夜间视野。

尾灯和转向灯则起到了警示和指示其他交通参与者的作用。

1.5 座垫：座垫是电动自行车上的舒适性构件之一。

设计合理的座垫能够减轻骑行者长时间骑行对臀部的疲劳感。

电动车的基本构造介绍及维修养护[提要] 我们知道，电动自行车（以下简称电动车）是以蓄电池作为辅助能源，具有两个车轮，能实现人力骑行、电动或电助动功能的特种自行车。

【电动车整车的构造】我们知道，电动自行车（以下简称电动车）是以蓄电池作为辅助能源，具有两个车轮，能实现人力骑行、电动或电助动功能的特种自行车。

它虽然具有普通自行车的外表特征（甚至具有摩托车的外表特征），但主要的是，它是在普通自行车的基础上，安装了电机、控制器、蓄电池、转把、闸把等操纵部件和显示仪表系统的、机电一体化的个人交通工具。

各部件的主要作用如下：充电器充电器是给电池补充电能的装置，一般分二阶段充电模式与三阶段充电模式两种。

二阶段充电模式：先恒压充电，充电电流随电池电压的上升逐渐减小，等电池电量补充到一定程度以后，电池电压会上升到充电器的设定值，此时转换为涓流充电。

三阶段充电模式：充电开始时，先恒流充电，迅速给电池补充能量；等电池电压上升以后，转为恒压充电，此时电池能量缓慢补充，电池电压继续上升；达到充电器的充电终止电压值时，转为涓流充电，以保养电池和供给电池的自放电电流。

使用提示：充电时，保持充电器通风良好。

如果在充电过程中闻到异味或充电器外壳温度过高，请立即停止充电，检查，处理。

电池电池是提供电动车能量的随车能源，目前电动车主要采用铅酸电池组合。

另外镍氢电池与锂离子电池也已在一些轻便折叠电动车上开始使用了。

控制器控制器是控制电机转速的部件，也是电动车电气系统的核心，具有欠压、限流或过流保护功能。

智能型控制器还具有多种骑行模式和整车电气部件自检功能。

控制器是电动车能量管理与各种控制信号处理的核心部件。

使用提示：控制器主控板为电动车主回路，具有较大工作电流，会发出较大热量。

因此，电动车不要停放在阳光下曝晒，也不要长时间淋雨，以免控制器出故障。

转把、闸把、助力传感器转把、闸把、助力传感器等是控制器的信号输入部件。

转把信号是电动车速度控制信号。

电动车基础知识介绍电动车是以电能为驱动能源，通过电动机将电能转化为机械能驱动行驶的车辆。

如电动滑板车、电动自行车、四轮电动代步车、电动沙滩车、电动卡丁车、电动摩托车、电动汽车等。

其中：电动自行车是以蓄电池作为辅助能源，具有两个车轮，能实现人力骑行、电动或电助动功能的特种自行车。

一、主要结构：1、电机2、电池3、控制器4、充电器5、仪表6、前后轮7、车架8、塑件等。

二、整车主要技术性能：1、最高车速：25公里/小时2、整车质量：39公斤3、续行里程：50公里4、百公里电耗： 1.5度5、轮径：24吋6、电池种类：铅酸免维护7、电池组标称电压：36伏8、标称容量: 12安时9、电动机型式：有刷直流永磁10、电动机额定功率：180瓦11、额定转速：210转/分12、额定电压：36伏13、额定输出转矩：7.5牛.米三、电动车工作原理:1、将充好电的电池组装到车子上并打开电源开关，2、可以转动调速转把，调速转把会给控制器一个对应转把转动角度的电压信号。

控制器根据这一电压信号确定对电机的输出功率。

常规转把初始位置到最大转角位置的输出电压信号对应为0.8V～4.2V，控制器确认的电压围是1V～4V，也就是说当调速信号从1V上升到4V时控制器提供给电机的功率为从0%～100%。

3、控制器在接到调速信号时，在没有刹车信号的情况下则根据调速信号电压的数值所对应的输出占空比例，通过斩波控制电机的输出功率。

也就控制整车的行驶速度。

4、如果有刹车信号，即使有调速信号仍然停止对电机供电。

5、从电锁开关下端将电池组电压送入仪表显示电量，由于铅酸电池在中等倍率放电条件下，放电平台基本是一条斜线段，将斜线段上的电压值表达出来就基本表达了电量。

标称36V的电池组用电到31.5±0.5V欠压保护。

6、有的车型仪表可显示速度，需要将电机的电压变化接到仪表上，由于有一个公式（电磁感应定律既右手定则）：E=BLV 其中E为感应电动势（电机电压），B为磁感应强度（磁通密度），L为绕组有效长度，V为线速度。

电动自行车的构造网上资料查阅——电动自行车构成部分：1、充电器充电器是给电池补充电能的装置，一般分二阶段充电模式与三阶段模式两种。

二阶段充电模式：先恒压充电，充电电流随电池电压的上升逐渐减美国恩达锂电动车小，等电池电量补充到一定程度以后，电池电压会上升到充电器的设定值，此时转换问涓流充电。

三阶段充电模式：充电开始时，先恒流充电，迅速给电池补充能量；等电池电压上升后转为恒压充电，此时电池能量缓慢补充，电池电压继续上升；达到充电器的充电终止电压值时，转为涓流充电，以保养电池和供给电池的自放电电流。

2、电池电池是提供电动车能量的随车能源，目前电动车主要采用铅酸电池组合。

另外镍氢电池与锂离子电池也已在一些轻便折叠电动车上开始使用了。

使用提示：控制器主控板为电动车主回路，具有较大工作电流，会发出较大热量。

因此，电动车不要停放在阳光下曝晒，也不要长时间淋雨，以免控制器出故障。

3、控制器控制器是控制电机转速的部件，也是电动车电气系统的核心，具有欠压、限流或过流保护功能。

智能型控制器还具有多种骑行模式和整车电气部件自检功能。

控制器是电动车能量管理与各种控制信号处理的核心部件。

4、转把、闸把、助力传感器转把、闸把、助力传感器等是控制器的信号输入部件。

转把信号是电动车刹车速度信号。

闸把信号是当电动车刹车时，闸把内部电子电路输出给控制器的一个电信号；控制器接收到这个信号后，就会切断对电机的供电，从而实现刹车断电功能。

助力传感器是当电动车处于助力状态是检测骑行脚蹬力回脚蹬速度信号的装置。

控制器根据电驱动功率，以达到人力与电力自动匹配，共同驱动电动车旋转。

5、电机电机是将电池电能转换机械能，驱动电动车轮旋转的部件。

在电动车上使用的电机，其机械结构、转速范围与通电形式上有许多种。

常见的有：有刷有齿轮毂电机、有刷无齿轮毂电机、无刷无齿轮毂电机、无刷有齿轮毂电机、高磁盘电机、侧挂电机等。

6、灯具、仪表灯具、仪表部分是提供照明并显示电动车状态的部件组合。

电动车的基本结构常识电动自行车由车体、电动机、控制器、位置传感器、蓄电池、充电器、仪表系统组成，其中电动机、控制器、蓄电池、充电器是非常重要，又比较容易发生故障的部件，俗称“四大件”。

一、车体1、车架部件车架部件包括车架、前叉、车把等部分。

前叉部件的上端和车把、车架配合，下端和前轴、前轮部件配合，组成电动车的导向部分。

前叉早车架上可以相对车架的前管灵活转动。

转动车把带动前叉，使前轮改变方向。

另外前叉对于行车时保持电动车的平衡也起着重要的作用。

5、附属部件附属部件包括鞍座部件、反射器和鸣号部件、前挡泥板部件、后挡泥板部件、支架部件、车锁部件、前筐部件等。

二、电动机电动机按磁场结构，可分为励磁式、永磁式、混合式;按电动机总称的机械结构，可分为有齿式和无齿式；按外形结构，可分为柱式和轮毂式。

最常用的分类方式是按电动机的通电方式，分为有刷电动机和无刷电动机。

四、位置传感器位置传感器有很多种，而最适合于无刷直流电动机的是的光电式和磁敏式两种位置传感器。

五、蓄电池目前，电动车主要采用铅酸蓄电池。

铅酸蓄电池由正负极板、隔板和电解液、蓄电池槽及连接条、接线端子和排气阀组成。

一只蓄电池一般由6个单格组合而成，每个单格由若干片正负极板间隔重叠而成，中间用超细玻璃纤维隔板隔离。

数片正极板用铅合金焊接而成正极群，同样负极也是如此，正负极群装于蓄电池槽内组成单体蓄电池。

单体蓄电池之间用铅零件或连接条从单格之间的蓄电池槽隔板顶端以串联形式连在一起，蓄电池槽盖用密封胶粘结。

首尾单格做引出端子，引出正负极。

六、充电器充电器是电动车四大核心部件之一，充电器的好坏严重影响着蓄电池的使用寿命。

充电器主要由整流滤波、高压开关、电压交换、恒压及电控制等几个部分组成。

其中整流滤波电路的用途是将220v交流电压转变为300v左右的直流电压，通过高压开关电路及电压交换，产生充电时所需的低压直流电压，再由充电控制电路控制后对蓄电池充电，采用这种方式的充电器具有体积小、重量轻、效率高等优点。

电动自行车原理构造
电动自行车是一种以电池为动力源的交通工具，它的原理构造主要包括电池、电机、控制器、传动系统和车架等部分。

电池是电动自行车的动力源，它通常采用锂离子电池或铅酸电池。

电池的电压和容量决定了电动自行车的续航能力和性能表现。

电机是电动自行车的核心部件，它将电池提供的电能转化为机械能，驱动车轮转动。

电动自行车的电机通常采用直流无刷电机或直流有刷电机，其中无刷电机具有高效、低噪音、长寿命等优点。

第三，控制器是电动自行车的智能控制中心，它通过对电机的控制，实现电动自行车的加速、制动、转向等功能。

控制器通常采用智能型控制器，具有多种保护功能，如过流保护、过压保护、欠压保护等。

第四，传动系统是电动自行车的动力传递部分，它将电机的动力传递到车轮上，实现车辆的行驶。

传动系统通常采用链条传动或齿轮传动，其中链条传动具有结构简单、维护方便等优点。

车架是电动自行车的支撑结构，它承载着电动自行车的各个部件，保证车辆的稳定性和安全性。

车架通常采用铝合金或碳纤维等材料，具有轻量化、强度高等特点。

电动自行车的原理构造是一个复杂的系统工程，各个部件之间相互
协作，共同实现车辆的运行。

随着科技的不断进步，电动自行车的性能和续航能力将会不断提升，为人们的出行带来更多的便利和舒适。

e-bike结构-回复电动自行车（电动脚踏车，简称ebike）已经成为现代城市交通中的一种重要交通工具。

它结合了自行车和电动机的优点，为人们提供了更多的便利和快捷。

在这篇文章中，我们将深入探讨ebike的结构，并一步一步回答关于其组成部分的问题。

一、电动自行车的整体结构电动自行车的整体结构由以下几个主要组成部分构成：车架、轮组、动力系统、控制系统和其他配件。

1. 车架：车架是电动自行车的主要支撑结构，它由金属材料（如铝合金或钢）制成，并经过制造商的设计和加工。

车架包括上管、下管、座管和后悬臂等部分。

它不仅起到承载车辆重量的作用，还提供了连接其他组件的基础。

2. 轮组：电动自行车通常由两个轮子组成，一个为前轮，一个为后轮。

轮组一般由轮辋、轮辐、轮胎和内胎组成。

轮胎和内胎提供了ebike的悬挂系统和减震功能，并在行驶中提供舒适的操控和平衡性。

3. 动力系统：动力系统是电动自行车的核心部分，它由电动驱动电机、电池和传动系统组成。

电动驱动电机通常安装在车架上的后部或中央，它通过传动系统将电能转化为动力，并驱动车辆前进。

电池是为电动驱动电机提供能量的装置，其容量和类型根据电动自行车的设计和用途而有所不同。

4. 控制系统：控制系统包括控制器、传感器和操作手柄等。

控制器是将电能转化为机械能的重要部分，它通过接收来自传感器的信号，并根据操作手柄的指令来控制电动驱动电机的转速和动力输出。

5. 其他配件：除了上述主要组成部分外，电动自行车还包括刹车系统、灯具、音响、显示屏和车铃等其他配件。

刹车系统一般包括前后刹车和刹车手柄，用于控制车辆的制动力。

灯具用于提供夜间行驶的照明，音响和显示屏则用于提供额外的功能和信息。

二、电动自行车的工作过程了解电动自行车的结构后，让我们来了解一下它的工作过程。

1. 电动自行车的启动：当骑手开始踩踏脚踏板时，传感器会感知到踩踏力度并传输给控制器。

控制器根据传感器信号的反馈来启动电动驱动电机。
