离心泵与风机的基本理论解读

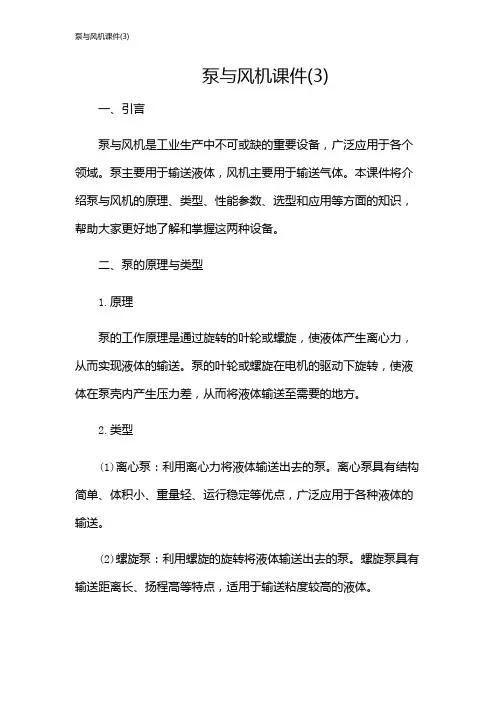

泵与风机课件(3)一、引言泵与风机是工业生产中不可或缺的重要设备，广泛应用于各个领域。

泵主要用于输送液体，风机主要用于输送气体。

本课件将介绍泵与风机的原理、类型、性能参数、选型和应用等方面的知识，帮助大家更好地了解和掌握这两种设备。

二、泵的原理与类型1.原理泵的工作原理是通过旋转的叶轮或螺旋，使液体产生离心力，从而实现液体的输送。

泵的叶轮或螺旋在电机的驱动下旋转，使液体在泵壳内产生压力差，从而将液体输送至需要的地方。

2.类型(1)离心泵：利用离心力将液体输送出去的泵。

离心泵具有结构简单、体积小、重量轻、运行稳定等优点，广泛应用于各种液体的输送。

(2)螺旋泵：利用螺旋的旋转将液体输送出去的泵。

螺旋泵具有输送距离长、扬程高等特点，适用于输送粘度较高的液体。

(3)柱塞泵：利用柱塞的往复运动产生压力差，实现液体的输送。

柱塞泵具有输送压力高、流量调节方便等优点，适用于高压、小流量的液体输送。

(4)隔膜泵：利用隔膜的往复运动产生压力差，实现液体的输送。

隔膜泵具有输送压力高、输送介质广泛等优点，适用于各种特殊工况的液体输送。

三、风机的原理与类型1.原理风机的工作原理是通过旋转的叶轮，使气体产生离心力，从而实现气体的输送。

风机叶轮在电机的驱动下旋转，使气体在风机壳内产生压力差，从而将气体输送至需要的地方。

2.类型(1)离心风机：利用离心力将气体输送出去的风机。

离心风机具有结构简单、运行稳定、噪音低等优点，广泛应用于各种气体的输送。

(2)轴流风机：气体沿风机轴线方向流动的风机。

轴流风机具有风量大、噪音低、结构紧凑等优点，适用于需要大流量、低压力的气体输送。

(3)混流风机：介于离心风机和轴流风机之间，气体既有径向流动又有轴向流动的风机。

混流风机具有结构紧凑、噪音低、风量适中等优点，适用于中等风量、中等压力的气体输送。

(4)鼓风机：利用高速旋转的叶轮，将气体压缩后输送出去的风机。

鼓风机具有输送气体压力高、风量大的优点，适用于需要高压、大风量的气体输送。

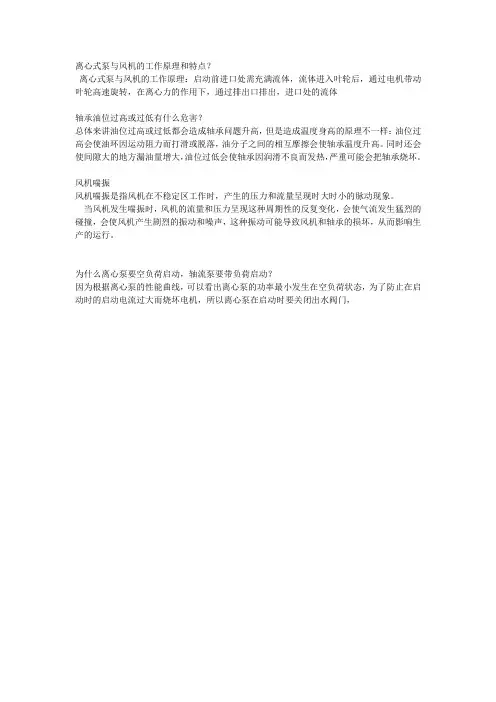

离心式泵与风机的工作原理和特点？
离心式泵与风机的工作原理：启动前进口处需充满流体，流体进入叶轮后，通过电机带动叶轮高速旋转，在离心力的作用下，通过排出口排出，进口处的流体
轴承油位过高或过低有什么危害？
总体来讲油位过高或过低都会造成轴承问题升高，但是造成温度身高的原理不一样：油位过高会使油环因运动阻力而打滑或脱落，油分子之间的相互摩擦会使轴承温度升高。

同时还会使间隙大的地方漏油量增大，油位过低会使轴承因润滑不良而发热，严重可能会把轴承烧坏。

风机喘振
风机喘振是指风机在不稳定区工作时，产生的压力和流量呈现时大时小的脉动现象。

当风机发生喘振时，风机的流量和压力呈现这种周期性的反复变化，会使气流发生猛烈的碰撞，会使风机产生剧烈的振动和噪声，这种振动可能导致风机和轴承的损坏，从而影响生产的运行。

为什么离心泵要空负荷启动，轴流泵要带负荷启动？
因为根据离心泵的性能曲线，可以看出离心泵的功率最小发生在空负荷状态，为了防止在启动时的启动电流过大而烧坏电机，所以离心泵在启动时要关闭出水阀门，。

离心式泵与风机的工作原理离心式泵是一种常见的水泵类型，其工作原理基于离心力的作用。

离心力是指物体在旋转或移动时产生的向外的力，这种力使离心式泵能够将液体从低压区域输送到高压区域。

离心式泵主要由一个旋转的叶轮和一个固定的泵壳组成。

液体从泵的进口流入泵壳，然后被叶轮旋转起来。

当叶轮旋转时，离心力使液体被推向离心力的方向。

液体随后通过泵壳的出口排出。

离心式泵的工作原理可以用以下步骤来描述：1. 液体进入泵壳：液体从泵的进口进入泵壳。

进口通常位于泵的中心位置。

2. 液体被叶轮旋转：液体通过进口流入泵壳后，叶轮开始旋转。

叶轮通常由多个叶片组成，这些叶片被设计成特定的形状，以增加液体的离心力。

3. 离心力作用：当叶轮旋转时，离心力开始作用。

离心力使液体沿着叶轮的径向方向移动，并被推向离心力的方向。

4. 液体被排出：液体通过泵壳的出口排出。

出口通常位于泵壳的边缘位置。

离心式泵广泛应用于工业领域和家庭领域。

在工业领域，离心式泵通常被用于输送各种液体，如水、石油、化工液体等。

在家庭领域，离心式泵常被用于供水系统和暖气系统中。

除了离心式泵，风机也是一种常见的机械设备，其工作原理与离心力有关。

风机是一种能够产生气流的设备，其主要工作原理是利用风叶旋转时产生的离心力来推动空气运动。

风机通常由一个旋转的风叶和一个外壳组成。

当风叶旋转时，离心力使空气被推向离心力的方向，从而导致气流的产生。

风机的工作原理可以用以下步骤来描述：1. 空气进入风机：空气从风机的进口进入风机。

进口通常位于风机的中心位置。

2. 空气被风叶旋转：空气通过进口进入风机后，风叶开始旋转。

风叶通常由多个叶片组成，这些叶片被设计成特定的形状，以增加风叶旋转时产生的离心力。

3. 离心力作用：当风叶旋转时，离心力开始作用。

离心力使空气沿着风叶的径向方向移动，并被推向离心力的方向。

4. 空气被推出：空气通过风机的出口被推出。

出口通常位于风机的边缘位置。

风机广泛应用于空调系统、通风系统和工业生产中。

第五章 泵与风机的理论基础§5-1 离心式泵与风机的基本结构一、离心式风机的基本结构各种离心式风机的外型结构见图。

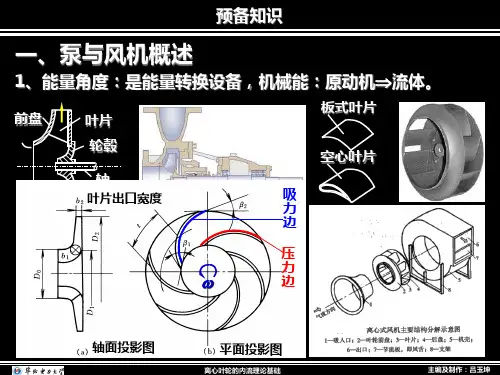

1．叶轮：（叶片一般为6～64个）①组成：前盘：分为平前盘、锥形前盘、弧形前盘等。

（4－72，4－73风机常用弧形前盘） 后盘叶片（结构：焊接和铆接两种形式） 轴盘②叶片：β >90°β =90°β <90°前向叶片径向叶片后向叶片根据叶片形状的不同可分为：平板形、圆弧形、中空机翼形（具有优良的空气动力特性、强度高、效率高，4-72，4-73离心风机多采用） 2．机壳离心式风机的机壳由进风口、进气箱、前导器、蜗壳和扩散器等组成。

①进风口（集风箱）：作用：保证气流能均匀地充满叶轮进口，使气流流动损失最小。

形状：圆筒形、圆锥形、弧形、锥筒形、弧筒形、锥弧形等。

②进气箱：是一个安装于进气口的均压箱体，其主要作用可使轴承装于风机机壳外边，改善轴承工作条件。

另外，风机进口有90°弯头时，安装进气箱，可减少因气流不均匀而产生的流动损失。

③前导器：一种具有调节导流作用的装置。

通常置于大型风机的进风口，或进口的流道内，可以通过改变前导器叶片的角度，改变风机性能和使用范围。

前导器分为轴向式和径向式。

④蜗壳：由具有对数螺旋线的蜗板和两块侧板焊接或咬口而成。

⑤扩散器：是置于风机出口处的扩散装置（断面积增大），其作用是降低出口流体速度，使部分动压转变为静压，扩散器分为圆形截面和方形截面。

离心式风机可做成左旋或右旋：站在电动机一侧，叶轮顺时针方向为“右”、 逆时针方向为“左”。

二、离心式泵的基本结构主要由叶轮、泵壳、泵座、密封环和轴封装置组成。

1．叶轮：单吸叶轮（叶轮多采用铸铁、铸钢和青铜制成） 双吸叶轮根据其盖板情况可分为：封闭式叶轮：如图5-1-6，具有前后两个盖板，如：单吸式、双吸式叶轮，叶片6～12个 半开式叶轮：如图5-1-7，只有后盖板，没有前盖板，如：污水泵 敞开式叶轮：如图5-1-8，前后都没有盖板，叶轮少，一般2～5片2．泵壳：一般是铸成蜗壳式，水泵设计时应使蜗壳渐扩段面流动的水流速度是一常数，壳顶设有充水和放气的螺孔。
