宿舍管理系统(数据流图)

宿舍管理系统数据流图公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]

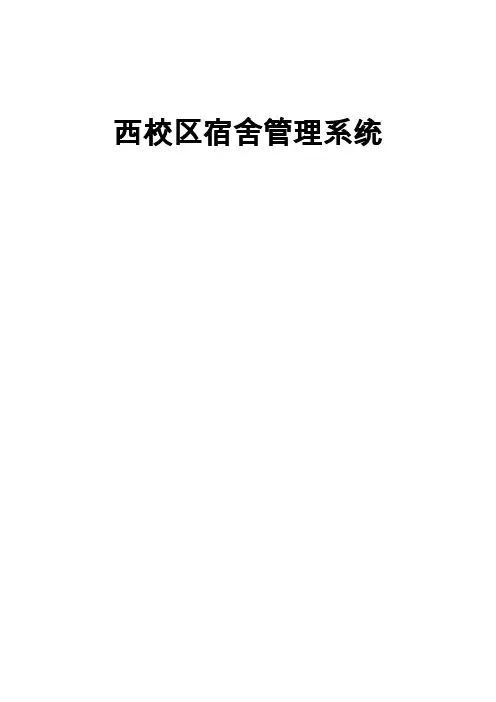

西校区宿舍管理系统
姓名：xxxxxxxx
学号：xxxxxxxxx
班级：xxx
年月日
一、数据流图
（一）、宿舍管理系统数据流图
修
表
顶层数据流图（二）、第一层数据流图
离校名单
按宿舍统计
按院系
卫汇总登记
生汇总
信登记
息离校登记表表
夜不归宿信息表
第一层数据流图
（三）、数据子流图
1．缴费数据流图
缴费信息 已交信息 缴费信息
缴费信息
2．卫生情况数据流图
卫生情况登记表
卫生信息
卫生情况
报修申请单 维修单 报修信息
4．离校数据流图
5．夜不归宿数据流图
夜不归宿登记表
夜不归宿名单
夜不归宿学生
二、数据字典
1、数据项
2、数据结构
3、数据流
4、数据存储。

学生宿舍管理系统一、学生宿舍管理工作应充分考虑以下几方面的要求:后勤工作者方面:可随时通过学生宿舍管理员根据本人需要查阅公寓、宿舍、宿舍卫生、来宾访问等等情况，定时刷新数据。

学生方面 :让学生感觉到学校的管理很透明，可以随时的查询自己寝室的相关信息。

学校方面 :学校其他管理系统能够与此系统连接，使用此系统的相关数据。

来宾方面 :各学生亲人、朋友等可通过宿舍管理员可以很快的查到该生所住的寝室。

二、本系统应该基本上完成以下任务：1. 学生宿舍基本信息管理:根据学生所在专业年级和班级，统一安排学生住宿;如果有学生要更换寝室，可以很方便的查询到想要更换的寝室的床位和室友情况，并删除该同学在原寝室的信息;最后打印出寝室的基本信息。

2. 学生公寓信息管理:添加新建的公寓信息，删除另做它用的公寓信息及修改己有公寓信息(包括公寓号)，最后打印出学校所有的学生公寓信息。

3. 寝室的卫生信息管理:添加卫生检查信息，并把这些卫生检查信息根据寝室号存入该寝室卫生检查情况表中，以便统计学生宿舍的情况;删除没有价值的卫生检查信息;打印本次学生宿舍卫生检查情况表。

4. 寝室的设施管理:学年开始时输入寝室的家具及其它设备的信息(包括名称和数量等)，能查询己登记而没有维修的维修信息，并统计出该寝室已维修了的家具及其它设备的次数和器件名称，删除已统计的维修信息，最后打印出寝室的设施及维修情况表。

5. 来访人员管理:登记每一个来访人员的出入时间，登记来访人员的有效证件类型和证件号，登记来访人员的来访事由，能查询以往每一个来访人员的记录。

三、业务数据流图1．名称:学生宿舍管理系统第一层数据流2．公寓管理数据流图3．寝室管理数据流图5．设备管理数据流图四、数据字典（略）五、数据库设计—概念结构设计各模块的E-R图如下：1.公寓E-R图2.寝室E-R图3．设施维修E-R图4.卫生检查E-R图5.宿舍管理E-R图实体与属性关系如下:公寓(公寓号，公寓名称，管理员，保洁员)寝室(寝室号，公寓员，寝室成员姓名，人数，床位号)设备管理表(公寓号，寝室号，维修器件名称，维修日期)来访人员登记表(寝室号，证件，证件号码，访问事由，访问日期) 六、逻辑结构设计由E-R图得出如下基本表信息表 1 : [ userinfo]表 2: [ house]表3：[room]表4：[repair]表5：[clearner]表6：[visit]。

学生信息管理系统数据流图汇总Revised at 16:25 am on June 10, 2019目录图0学生信息管理系统数据流图第0层图1学生信息管理系统数据流图第1层图2学生基本信息管理数据流图第2层图基本信息录入管理数据流图第3层图3学生异动信息管理数据流图第2层图异动信息插入管理数据流图第3层图4学生考勤管理数据流图第2层图考勤信息录入管理数据流图第3层图5学生公寓管理数据流图第2层图学生住宿管理数据流图第3层图5.1.1学生入住管理数据流图第4层图5.1.1.1入住学生信息录入管理数据流图第5层图5.1.2卫生管理数据流图第4层图5.1.2.1卫生信息录入管理数据流图第5层图5.1.3纪律管理数据流图第4层图5.1.3.1纪律信息录入管理数据流图第5层图5.1.4维修管理数据流图第4层图5.1.4.1维修信息录入管理数据流图第5层图5.1.5退宿管理数据流图第4层图5.1.5.1退宿信息录入管理数据流图第5层图5.1.6走读管理数据流图第4层图5.1.6.1走读信息申报管理数据流图第5层图5.1.6.走读信息录入管理数据流图第6层图5.1.7住宿调整管理数据流图第4层图5.1.7.1住宿调整信息录入管理数据流图第5层图房源资料库管理数据流图第3层图5.2.1房源信息录入管理数据流图第4层信息维护图宿舍工作人员管理数据流图第3层图5.3.1宿舍工作人员信息录入管理数据流图第4层图6学生处分管理数据流图第2层图学生处分信息录入管理数据流图第3层图7学生资助管理数据流图第2层图奖学金管理数据流图第3层图7.1.1奖学金信息申报管理数据流图第4层图7.1.1.1奖学金信息录入管理数据流图第5层图助学金管理数据流图第3层图7.2.1助学金信息申报管理数据流图第4层图7.2.1.1助学金信息录入管理数据流图第5层图助学贷款管理数据流图第3层图7.3.1助学贷款信息申报管理数据流图第4层图7.3.1.1助学贷款信息录入管理数据流图第5层图勤工助学管理数据流图第3层图7.4.1勤工助学信息申报管理数据流图第4层图7.4.1.1勤工助学信息录入管理数据流图第5层图缓交学杂费管理数据流图第3层图7.5.1缓交学杂费信息申报管理数据流图第4层图7.5.1.1缓交学杂费信息录入管理数据流图第5层。

公寓管理系统— 093380117 09计算机应用（1） 张峰公寓管理系统详细设计1系统功能模块图图1 系统功能模块图在整体设计中，我们将宿舍管理系统分为七个大的模块：用户帐号模块、宿舍管理模块、学生信息查询模块、访客服务模块、水电费管理模块、评分管理管理模块。

每个模块将实现不同的功能[3]。

下面将具体进添加 修改 删除查询添加 删除修改 查询 添加反馈删除反馈 学生查询邮编查询 住宿查询 帐号设置退出系统添加删除 修改 查询高校学生公寓管理系统宿舍管理访客服务学生信息 信息查询用户帐号水电费修改查询添加删除评分管理行介绍。

E-R关系图：图1 E －R 模型图1.1用户帐号模块图1.1 系统分支（用户帐号模块）功能模块图用户帐号模块包括：用户设置，退出系统两个部分。

1. 用户设置：实现系统管理人员、普通人员登录和密码修改。

2. 退出系统：实现正常退出宿舍管理系统。

用户帐号退出系统帐号设置1.2宿舍管理模块图1.2 系统分支（宿舍管理模块）功能模块图公寓管理模块包括：入住管理、退宿管理、员工管理、晚归管理、公物报修五个大的部分。

1.入住管理：登记学校所有住宿楼情况。

2.退宿管理：登记学校所有宿舍退宿人员的情况。

3.晚归管理：登记学校所有宿舍楼学生晚归情况。

4.员工信息：登记学校所有宿舍楼值班员工个人信息登记情况。

5.公物报修：登记学校所有住宿楼公物损坏上报情况。

1.3信息查询模块图1.3 系统分支（信息查询模块）功能模块图信息查询模块基本上包括：学生查询、班级浏览、宿舍浏览： 1.学生查询：实现每个学生基本信息情况的查询功能。

2.班级浏览：实现浏览各个系到各班的信息情况。

3.宿舍浏览：实现浏览每栋楼房的所有宿舍的住宿情况及宿舍楼所住学生统计情况。

学生查询 宿舍浏览班级浏览 信息查询宿舍管理入住管理员工信息退宿管理晚归管理公物报修1.4评比模块图1.4 系统分支（卫生评比模块）功能模块图卫生评比模块基本上包括：周扣分、扣分统计、卫生评比： 1.周扣分：纪录每周每个宿舍楼每个宿舍每个人的扣分情况。

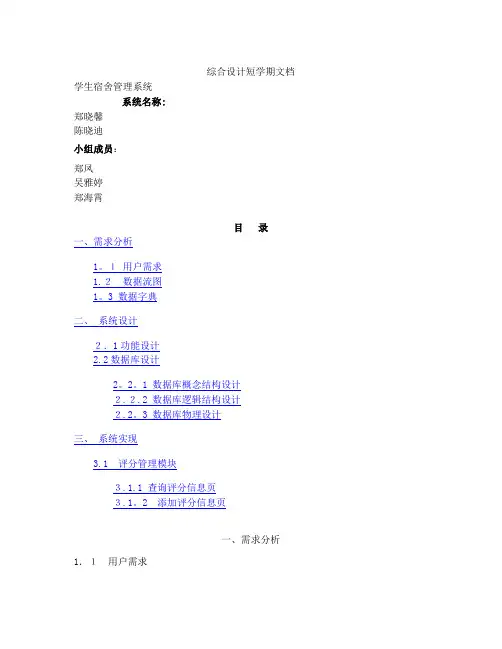

综合设计短学期文档学生宿舍管理系统系统名称:郑晓馨陈晓迪小组成员：郑凤吴雅婷郑海霄目录一、需求分析1。

１用户需求1.２数据流图1。

3 数据字典二、系统设计２．1功能设计2.2数据库设计2。

2。

1 数据库概念结构设计２.２.2 数据库逻辑结构设计２.2。

3 数据库物理设计三、系统实现3.1 评分管理模块３.1.1 查询评分信息页３.1。

2 添加评分信息页一、需求分析1．１用户需求本系统为管理者提供了完整的管理平台。

概述了学生寝室管理的需求，整体结构，基本功能和数据库结构.其提供的主要功能可以实现对学生寝室信息的录入、查询等。

本系统的开发是为了方便宿管员的管理以及相关修理信息的更新，为学校领导及老师提供直观、及时方便的学生信息,包括晚归、回家登记、寝室报修,实现各类寝室信息管理工作流程的系统化、规范化和自动化，提高迅速反应能力,提供有效的决策支持.本系统主要实现包含以下功能：１.要求用户必须输入正确地用户名和密码才能进入系统;2、系统提供学生住宿情况的基本登记;3。

系统应提供查询学生宿舍维修情况；4.系统应提供查询功能，以便对学生信息及宿舍信息进行查询;5．系统应提供增加删除修改用户的功能；6.系统提供外来人员来仿记录、维修记录、评分情况等;1.2 数据流图数据流图(Date Ｆlow Diaｇraｍ）是从数据传递和加工的角度,以图形方式来表达系统的逻辑功能、数据在系统内部的逻辑流向和逻辑变换过程,是结构化系统分析方法的主要表达工具。

数据流图共有三个方面组成，分别是实体、数据处理、数据存储。

(１）实体－-实体是现实世界中客观存在的事物．（2）数据处理——数据处理指对数据流进行某些操作和变换。

每个数据处理有相应的名称，简明的描述完成什么加工。

（3）数据存储－-数据存储指系统保存的数据,它一般是数据库文件。

流向数据存储的数据流可以理解为写入文件或查询文件,从数据存储流出的数据可理解为从文件流出或得到查询结果(见图1).实体数据处理数据存储图1 数据流图图例（1)0层数据流图0层数据流图表达了网站总体数据处理和数据流之间的关系。

计算机学院学生宿舍管理系统需求规格说明书目录1引言 (4)1.1编制目的 (4)1.2范围 (4)1.3预期的读者和阅读建议 (4)1.4术语和缩略语 (4)1.5文档约定 (5)1.6参考文件 (5)2项目概述 (5)2.1目标 (5)2.2范围 (6)2.3用户的特点 (6)2.4假定条件和约束限制 (6)2.5运行环境 (6)2.5.1硬件环境 (6)2.5.2软件环境 (7)3业务分析 (7)4数据描述 (8)5功能需求 (11)5.1功能需求总述 (11)5.1.1功能需求总表 (11)5.1.2角色、权限需求 (11)5.2功能需求1宿舍管理员管理 (11)5.2.1子功能1管理员信息修改 (11)5.2.2子功能2管理员查询 (12)5.3功能需求1学生管理 (12)5.3.1子功能1学生信息修改 (12)5.3.2子功能2学生查询 (12)5.4功能需求1宿舍楼管理 (13)5.4.1子功能1办理入住 (13)5.4.2子功能2调换宿舍 (13)5.4.3子功能3办理退宿 (13)5.5功能需求1缺勤记录 (14)5.5.1子功能1学生缺勤记录 (14)5.6功能需求1系统管理 (14)5.6.1子功能1添加用户 (14)5.6.2子功能2修改密码 (14)6非功能需求 (16)6.1性能需求 (16)6.2安全保密需求 (17)6.3扩展性需求 (17)6.4稳定性需求 (17)7界面要求 (19)7.1图形要求 (19)7.2报表格式 (19)1引言1.1.学生宿舍管理一直是各大高校所重视的工作, 为了提高高校宿舍管理的质量与效率, 根据客户的要求, 我们着手开发此项工程, 高校公寓管理部门在宿管工作中担负着管理, 检查, 收费, 协调等重要的管理任务。

1.2.编制目的1.3.该文档是关于用户对于学生宿舍管理网站的功能和性能的要求, 重点描述了网站的设计需求, 将作为对该工具在概要设计阶段的设计输入。

《信息系统分析与设计》课程设计报告班级：姓名：学号：宿舍管理系统一、需求分析高校学生宿舍管理系统是典型的信息管理系统, 运行速度快、安全性高、稳定性好的优点，并且具备完善的报表生成、修改功能，能够快速的查询学校所需的住宿信息等其他信息。

1、宿舍楼的基本情况学生住在宿舍楼中，每栋宿舍楼都会有若干名老师负责本宿舍楼的日常管理。

1.1学生的基本信息：入校时，每位同学都有唯一的学号，并被分配到指定的宿舍楼和指定的宿舍，也会有一个宿舍号，其入校时间就是他的入住时间。

另外，为了管理上的方便，同一院系的学生的宿舍一般在一起，相应地会有其所在的院系名称。

1.2宿舍的基本信息：每间宿舍都有唯一的宿舍号，以及相应的地址，奖罚情况。

1.3宿舍财产的基本信息：每个宿舍的财产属于学校，比如电灯，床铺，柜子，桌椅等，为了对不同的财产进行区分，可以为每种财产分配不同的财产号。

这样有利于财产的报修和管理。

1.4报修的基本信息：宿舍楼中经常出现财产的损坏，这时，同学们需要将财产损坏情况报告给宿舍楼管理员，以便学校派人进行维修。

这时，需要记录报修的宿舍号和损坏的财产编号，同时记录报修的时间和损坏的原因。

当损坏的财产维修完毕后，应记录解决时间，表示该报修成功解决。

1.5夜归的基本信息:宿舍楼在指定的时间关门，若有同学晚于关门时间会宿舍，需通知宿舍楼管理员，同时应登记晚归学生姓名，宿舍号，时间和晚归原因，以利于学校的管理和查证。

1.6离校的基本信息：每当放寒假或暑假时，同学们大部分都会回家；每当“五·一”或“十·一”放假时，同学们也有很多不会留在宿舍。

这时，为加强学校对同学假期安全的管理，离校的同学应登记离校时间，待返校后记录返校时间，以便学校查证和管理。

1.7毕业的基本信息学生毕业时，需要统计个人损毁宿舍财产的情况，及时通知罚金情况。

2.功能需求2.1宿舍楼管理员宿舍楼管理员能查询上面提到的宿舍楼的所有相关信息，包括某一学号的学生在宿舍楼中住宿的详细信息，报修的所有信息，夜归的详细信息和学生离返校的信息。

宿舍管理系统说明1、宿舍管理系统设计的背景、意义及目标2、系统功能需求分析用户的需求具体体现在各种信息的输入、修改和查询，并能够提供一定的安全保障。

因此，系统必须实现的功能如下：2.1用户识别登陆功能（模块）对三种层次的用户的给予不同的数据管理权限：a)院系权限用户(院系管理员)：拥有对本院系数据的增加、删除、查询、保存，以及数据的维护。

b)一般的用户(宿舍管人员)：拥有对除去有关费用的数据的所有查询权限，例如查询寝室信息、出入日志、等。

c)最低权限用户（学生）：拥有向系统提交个人基本信息的权限，例如寝室修补情况，在论坛BBS上发帖和回复。

拥有部分查询功能，如水电费，清洁分。

d)最高权限用户（数据库系统管理员）：拥有对所有数据的增加、删除、查询、保存，以及数据的维护2.2 费用管理模块对寝室水电费情况提供添加费用和查询费用的功能，并根据登陆的学生用户锁定期寝室号列出其寝室的水电费情况。

此模块对协管人员不可见。

2.3日常管理模块管理员及协管人员均可录入和查看清洁分，在报修信息栏中可以标记记录是否被处理。

根据登陆的学生用户锁定期寝室号，用户可以提交其寝室的报修请求及查看其寝室的清洁分情况。

2.4人员管理模块包含查看寝室人员，添加进入人员以及处理进入人员。

查看寝室人员栏中可以查看各个寝室的室长及所有室员，管理员及协管人员可进行编辑。

添加进入人员栏可添加进入人姓名及缘由。

处理进入人员可以显示添加进入人员时录入的信息及标记该人员是否离开。

2.5物品管理模块包含添加物品出入信息和查看物品出入信息。

此模块与人员管理模块类似。

2.6系统设置模块包含添加公告栏和编辑公告。

管理员及协管人员均有权限进行寝室楼栋重要通知的录入和修改。

确认后公告将显示在桌面栏，对所有用户可见。

管理员还有论坛管理的权限。

确认后帖子将显示在论坛BBS栏，对所有的用户可见并可以回复。

2.7权限问题由于本系统分四种权限，根据用户的权限的不同，创建3个视图对应3种权限，第4个用户是数据库管理员，由sqlsever控制创建。
