图书管理系统数据流程图2022-04-14 17:20该“图书馆管理信息系统”是一个具有万人以上的员工，并地理位置分布在大型企的图书馆理系统，图书馆藏书 100 多万册，每天的借阅量近万册。

在手工操作方式下，图书的编目和借阅等的工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求。

需要建立一套网络化的电子图书馆信息系统。

该图书馆管理信息系统服务对象有两部份人：注册用户和普通读者。

普通读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。

系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务。

用户可通过网络方式访问读图书馆管理信息系统。

为了对系统有一个全貌性的了解，首先要对系统内部人员结构、组织及用户情况有所了解。

图书馆系统的组织结构如图 1 － 1 所示。

图 1 － 1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。

各部门的业务职责如下。

办公室：办公室协助馆长负责日常工作，了解客户需求，制定采购计划。

财务室：财务室负责财务方面的工作。

采编室：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签，并送图书借阅室上架。

学术论文室：负责学术论文的采集整理。

图书借阅室：提供对读者的书目查询服务和图书借阅服务。

电子阅览室：采集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询和借阅。

期刊阅览室：负责情况的采集整理和借阅。

技术支持室：负责对图书馆的网络和计算机系统提供技术支持。

系统的业务室系统要达到的业务目标，业务流程分析是系统分析的基础环节。

图书馆管理信息系统的业务流程如图 1 － 2 所示。

图 1 － 2 图书馆管理信息系统的业务流程通过业务流程调查，理清图书馆管理系统的主要业务和业务的流程。

《信息管理系统》辅导数据流图例题解析《信息管理系统》辅导数据流图例题解析例题：请根据以下描述画出系统的数据流图。

该子系统共有三个加工：（1）首先是“建立订货合同台帐”：从订货合同、材料检验单和客户文件输入数据、输出形成合同台帐文件；（2）然后是“分类合并”：从合同台帐文件输入数据，排序合并后形成合同分类文件，最后“打印”加工单元从合同分类文件打印出合同分类表。

解析：本题是一道丰富典型的应用题，要求学习根据文字描述画出数据流图，这种题型在《信息管理系统》课程考试中经常出现，必须熟练掌握。

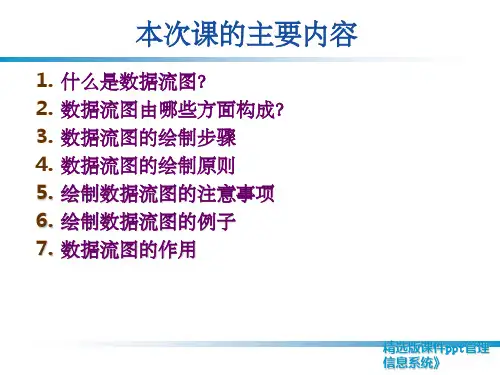

为了解答这个例题，我们先回顾一下这三项内容：1、什么是数据流图；2、它有哪些基本符号；所谓数据流图（Data Flow Diagram，简称DFD）是一种分析系统数据流程的图形工具。

它摆脱了系统的物理内容，精确地在逻辑上描述系统的功能、输入、输出和数据存储等，是系统逻辑模型的重要组成部分。

一般由数据流、加工、文件和数据源或终点四项组成（可参照教材图7－9）。

那么如何绘制数据流图呢？以本题为例进行说明：首先我们可根据例题中的描述在纸上画出第一个加工“建立订货合同台帐”，如图1所示：图1其次，分析这个加工的输出、输入数据流。

根据题意可知，该加工的输出是合同台帐文件、而为完成该项输出，必须有三项输入，即订货合同、材料检验单、客户文件。

据此可绘制出如图2所示的图形：图2此时应注意两点：第一要对加工进行编号。

本例中，我们将加工“建立订货合同台帐”编号为P1；第二要判断输入、输出项是一般的数据流、还是文件存储。

如果是文件存储（比如客户文件、合同台帐文件）则需要用右边开口的方框表示，同时表示数据流的箭头上的文字可省略。

第三、将加工“分类合并”画在纸上，如图3所示图3第四、找出加工“分类合并”的输入和输出项，并用箭头在纸上标注出来。

本例中，该加工的输入数据流是合同台帐文件，输出数据流是合同分类文件，由于“合同台帐文件”已被绘制在纸张上，因此只需用箭头将它与加工联接起来即可。

管理学生模块据流图：管理老师模块数据流图：选课管理与成绩管理模块数据流图：数据字典数据流描述：数据流名：查询条件数据来源：学生登录处理数据去向：学生信息表说明：通过合适的查询条件，输出学生的信息数据组成：学号+姓名数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：课程安排信息数据来源：管理员制定的课程管理信息数据去向：学生课程安排信息说明：用于管理学生的课程安排信息数据组成：课程号代+课程名+代课老师+学分+时间数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：录入成绩数据来源：老师对课程的考核方式数据去向：学生成绩管理说明：录入学生的选课的成绩信息数据组成：学号+姓名+课程名+成绩+学分数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：录入课程数据来源：管理员制定的课程信息数据去向：学生选课管理说明：录入学生选择的课程数据组成：课程代号+课程名+出版社数据流量：早晨9点到中午12点，下午14点到17点数据流量小数据流名：学生基本信息数据来源：管理员对学生的信息的管理数据去向：学生与老师及管理员得到学生的基本信息说明：查询学生的基本信息数据组成：学号+姓名+性别+民族+出生日期+系别+专业+年级+籍贯数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：选课信息数据来源：老师输入到选课管理中的课程信息数据去向：学生的选课信息与成绩管理说明：查询学生的选课信息数据组成：课程代号+课程名+学分+类别+任课老师+人数+班级数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：学生的成绩及学分数据来源：选课管理与成绩管理数据去向：学生的成绩与学分信息说明：查询学生的成绩与学分数据组成：序号+课程名+学分+类别+考核方式+成绩+辅修标记数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：老师信息数据来源：管理老师数据去向：老师查询自身的信息说明：查询老师的基本信息数据组成：老师编号+姓名+性别+职称+出生日期+院系+籍贯+电话数据流量：早晨9点到中午12点，下午14点到17点数据流量小数据流名：课程信息数据来源：管理员课程管理数据去向：学生的课程安排说明：管理员对课程信息的管理数据组成：课程代号+课程名+出版社+作者+专业+系别+年级数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：管理员信息数据来源：管理员信息管理数据去向：管理员对自身的信息查询说明：管理员的基本信息数据组成：姓名+性别+民族+出生年月+籍贯+电话+职称数据流量：早晨9点到中午12点，下午14点到17点数据流量小数据流名：学生课程安排信息数据来源：管理课程对课程信息的录入数据去向：学生的选课信息说明：学生的课程安排数据组成：课程号代+课程名+代课老师+学分+时间数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：学生成绩信息数据来源：老师对课程考核方式数据去向：学生对成绩信息的查询说明：学生对选中课程的成绩查询数据组成：序号+课程名+学分+类别+考核方式+成绩+辅修标记数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：学生选课信息数据来源：管理员对课程的制定数据去向：学生选课管理说明：学生查询选中的课程信息数据组成：课程代号+课程名+学分+类别+任课老师+人数+班级数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：选课统计数据来源：选课管理数据去向：成绩管理说明：对选中课程的学生做出统计数据组成：课程代号+课程名+任课老师+人数+班级数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：选课查询数据来源：管理元制定的课程数据去向：学生选课管理说明：学生查询选中的课程信息数据组成：课程代号+课程名+学分+类别+任课老师+人数+班级数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：成绩查询数据来源：老师对选课的考核方式数据去向：学生成绩管理说明：学生查询选中课程成绩信息数据组成：序号+课程名+学分+类别+考核方式+成绩+辅修标记数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：成绩信息数据来源：老师对选课的考核方式数据去向：学生成绩管理说明：学生查询选中课程成绩信息数据组成：序号+课程名+学分+类别+考核方式+成绩+辅修标记数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据元素词条描述：学生信息表:属性名字段名称数据类型长度备注学号Xs_xh Char 6 主键姓名Xs_xm char 8 不空性别Xs_xb bit 2 不空民族Xs_mz char 4 不空出生日期Xs_csrq smalldatetime 20 不空系别Xs_xib char 4 不空专业Xs_zy char 8 不空年级Xs_nj char 8 不空籍贯Xs_jg char 50 不空名称：学生信息表别名：描述：反应学生基本信息情况定义：学生信息表=学号+姓名+性别+民族+出生日期+系别+专业+年级+籍贯位置：学生信息的录入学生信息的查询学生信息的修改课程信息表:属性名字段名称数据类型长度备注课程代号Kc_dh char 6 主键课程编号Kc_bh char 6 不空课程类型Kc_lx char 8 不空学分Kc_xf int 2 不空学时Kc_xs int 2 不空名称：课程信息表别名：描述：反应课程基本信息定义：课程信息表=课程代号+课程编号+课程类型+学分+学时位置：课程信息的录入课程信息的查询课程信息的修改成绩信息表:属性名字段名称数据类型长度备注序号Cj_xh int 2 不空课程号Cj_kch char 6 主键学分Cj_xf int 2 不空类型Cj_lx char 6 不空考核方式Cj_khfs char 8 不空成绩Cj_cj int 2 不空辅修标记Cj_bj char 6 不空名称：成绩信息表别名：描述：反应成绩基本信息定义：成绩信息表=序号+课程名+学分+类别+考核方式+成绩+辅修标记位置：成绩信息录入成信息的查询成绩信息修改选课信息表:属性名字段名称数据类型长度备注课程代号Xk_dh char 6 主键课程名Xk_kcm char 8 不空学分Xk_xf int 2 不空类别Xk_lb char 6 不空任课老师Xk_dkls char 6 不空人数Xk_rs int 2 不空班级Xk_bj char 6 不空名称：选课信息表别名：描述：反应选课基本信息定义：选课信息表=课程代号+课程名+学分+类别+任课老师+人数+班级位置：选课信息录入选课息的查询选课信息修改老师信息表:属性名字段名称数据类型长度备注老师编号Ls_bh char 6 主键姓名Ls_xm char 6 不空性别Ls_xb bit 2 不空出生日期Ls_csrq smalldatetime 20 不空职称Ls_zc char 8 不空院系Ls_yx char 6 不空籍贯Ls_jg char 50 不空电话Ls_dh char 12 不空名称：老师信息表别名：描述：反应老师基本信息定义：老师信息表=老师编号+姓名+性别+职称+出生日期+院系+籍贯+电话位置：老师信息录入老师信息查询老师信息修改课程安排信息表:属性名字段名称数据类型长度备注年级Kcap_zy char 6 不空专业Kcap_nj char 8 不空班级Kcap_bj char 6 不空院系Kcap_yx char 6 不空周数Kcap_zs int 2 不空内容Kcap_nr char 12 不空名称：课程安排信息表别名：描述：反应课程安排基本信息定义：课程安排信息表=年级+专业+班级+院系+周数+内容位置：课程安排信息录入课程安排信息查询课程安排信息修改管理员信息表:属性名字段名称数据类型长度备注姓名Gl_xm char 6 不空性别Gl_xb bit 2 不空职称Gl_zc char 6 不空民族Gl_mz char 4 不空出生日期Gl_csrq smalldatetime 20 不空电话Gl_dh char 12 不空籍贯Gl_jg char 50 不空名称：管理员信息表别名：描述：反应管理员基本信息定义：管理员信息表=姓名+性别+民族+出生年月+籍贯+电话+职称位置：管理员信息录入管理员信息查询管理员信息修改管理学生:属性名字段名称数据类型长度备注学号Xs_xh Char 6 主键姓名Xs_xm char 8 不空性别Xs_xb bit 2 不空民族Xs_mz char 4 不空出生日期Xs_csrq smalldatetime 20 不空系别Xs_xib char 4 不空专业Xs_zy char 8 不空年级Xs_nj char 8 不空籍贯Xs_jg char 50 不空名称：学生信息表别名：描述：反应学生基本信息情况定义：管理学生=学号+姓名+性别+民族+出生日期+系别+专业+年级+籍贯位置：学生信息的录入学生信息的查询学生信息的修改管理老师:属性名字段名称数据类型长度备注老师编号Ls_bh char 6 主键姓名Ls_xm char 6 不空性别Ls_xb bit 2 不空出生日期Ls_csrq smalldatetime 20 不空职称Ls_zc char 8 不空院系Ls_yx char 6 不空籍贯Ls_jg char 50 不空电话Ls_dh char 12 不空名称：管理老师别名：描述：反应老师基本信息定义：管理老师=老师编号+姓名+性别+职称+出生日期+院系+籍贯+电话位置：老师信息录入老师信息查询老师信息修改管理员信息:属性名字段名称数据类型长度备注姓名Gl_xm char 6 不空性别Gl_xb bit 2 不空职称Gl_zc char 6 不空民族Gl_mz char 4 不空出生日期Gl_csrq smalldatetime 20 不空电话Gl_dh char 12 不空籍贯Gl_jg char 50 不空名称：管理员信息别名：描述：反应管理员基本信息定义：管理员信息=姓名+性别+民族+出生年月+籍贯+电话+职称位置：管理员信息录入管理员信息查询管理员信息修改管理课程:属性名字段名称数据类型长度备注课程代号Kc_dh char 6 主键课程编号Kc_bh char 6 不空课程类型Kc_lx char 8 不空学分Kc_xf int 2 不空学时Kc_xs int 2 不空名称：管理课程别名：描述：反应课程基本信息定义：管理课程=课程代号+课程编号+课程类型+学分+学时位置：课程信息的录入课程信息的查询课程信息的修改选课管理:属性名字段名称数据类型长度备注课程代号Xk_dh char 6 主键课程名Xk_kcm char 8 不空学分Xk_xf int 2 不空类别Xk_lb char 6 不空任课老师Xk_dkls char 6 不空人数Xk_rs int 2 不空班级Xk_bj char 6 不空名称：选课管理别名：描述：反应选课基本信息定义：选课管理=课程代号+课程名+学分+类别+任课老师+人数+班级位置：选课信息录入选课息的查询选课信息修改成绩管理:属性名字段名称数据类型长度备注序号Cj_xh int 2 不空课程号Cj_kch char 6 主键学分Cj_xf int 2 不空类型Cj_lx char 6 不空考核方式Cj_khfs char 8 不空成绩Cj_cj int 2 不空辅修标记Cj_bj char 6 不空名称：成绩管理别名：描述：反应成绩基本信息定义：成绩管理=序号+课程名+学分+类别+考核方式+成绩+辅修标记位置：成绩信息录入成信息的查询成绩信息修改课程安排管理:属性名字段名称数据类型长度备注课程代号Kc_dh char 6 主键课程编号Kc_bh char 6 不空课程类型Kc_lx char 8 不空学分Kc_xf int 2 不空学时Kc_xs int 2 不空名称：课程安排管理别名：描述：反应课程基本信息定义：课程安排管理=课程代号+课程编号+课程类型+学分+学时位置：课程安排信息的录入课程安排信息的查询课程安排信息的修改增加学生:属性名字段名称数据类型长度备注学号Xs_xh Char 6 主键姓名Xs_xm char 8 不空性别Xs_xb bit 2 不空民族Xs_mz char 4 不空出生日期Xs_csrq smalldatetime 20 不空系别Xs_xib char 4 不空专业Xs_zy char 8 不空年级Xs_nj char 8 不空籍贯Xs_jg char 50 不空名称：增加学生编号：1.1别名：描述：反应学入生基本信息情况定义：增加学生=学号+姓名+性别+民族+出生日期+系别+专业+年级+籍贯位置：新增学生信息的录入新增学生信息的查询新增学生信息的修改删除学生属性名字段名称数据类型长度备注学号Xs_xh Char 6 主键姓名Xs_xm char 8 不空性别Xs_xb bit 2 不空民族Xs_mz char 4 不空出生日期Xs_csrq smalldatetime 20 不空系别Xs_xib char 4 不空专业Xs_zy char 8 不空年级Xs_nj char 8 不空籍贯Xs_jg char 50 不空名称：删除学生编号：1.2别名：描述：反应毕业学生基本信息情况定义：删除学生=学号+姓名+性别+民族+出生日期+系别+专业+年级+籍贯位置：毕业学生信息的修改毕业学生信息的查询增加老师：属性名字段名称数据类型长度备注老师编号Ls_bh char 6 主键姓名Ls_xm char 6 不空性别Ls_xb bit 2 不空出生日期Ls_csrq smalldatetime 20 不空职称Ls_zc char 8 不空院系Ls_yx char 6 不空籍贯Ls_jg char 50 不空电话Ls_dh char 12 不空名称：增加老师编号：2.1别名：描述：反应新增老师基本信息定义：增加老师=老师编号+姓名+性别+职称+出生日期+院系+籍贯+电话位置：新增老师信息录入新增老师信息查询新增老师信息修改删除老师：属性名字段名称数据类型长度备注老师编号Ls_bh char 6 主键姓名Ls_xm char 6 不空性别Ls_xb bit 2 不空出生日期Ls_csrq smalldatetime 20 不空职称Ls_zc char 8 不空院系Ls_yx char 6 不空籍贯Ls_jg char 50 不空电话Ls_dh char 12 不空名称：删除老师编号：2.2别名：描述：反应离职老师基本信息定义：删除老师=老师编号+姓名+性别+职称+出生日期+院系+籍贯+电话位置：离职老师信息查询离职老师信息修改选中课程：属性名字段名称数据类型长度备注课程代号Kc_dh char 6 主键课程编号Kc_bh char 6 不空课程类型Kc_lx char 8 不空学分Kc_xf int 2 不空学时Kc_xs int 2 不空名称：选中课程编号：3.1别名：描述：反应选中课程基本信息定义：选中课程=课程代号+课程编号+课程类型+学分+学时位置：选中课程信息的录入选中课程信息的查询选中课程信息的修改退选课程：属性名字段名称数据类型长度备注课程代号Kc_dh char 6 主键课程编号Kc_bh char 6 不空课程类型Kc_lx char 8 不空学分Kc_xf int 2 不空学时Kc_xs int 2 不空名称：退选课程编号：3.2别名：描述：反应退选课程基本信息定义：退选课程=课程代号+课程编号+课程类型+学分+学时位置：退选课程信息的修改退选课程信息的查询总成绩：属性名字段名称数据类型长度备注序号Cj_xh int 2 不空课程号Cj_kch char 6 主键学分Cj_xf int 2 不空类型Cj_lx char 6 不空考核方式Cj_khfs char 8 不空成绩Cj_cj int 2 不空辅修标记Cj_bj char 6 不空名称：总成绩编号：4.1别名：描述：反应成绩基本信息定义：总成绩=序号+课程名+学分+类别+考核方式+成绩+辅修标记位置：总成绩信息录入总成信息的查询总成绩信息修改总学分：属性名字段名称数据类型长度备注序号Cj_xh int 2 不空课程号Cj_kch char 6 主键学分Cj_xf int 2 不空类型Cj_lx char 6 不空考核方式Cj_khfs char 8 不空成绩Cj_cj int 2 不空辅修标记Cj_bj char 6 不空名称：总学分编号：4.2别名：描述：反应学分基本信息定义：总学分=序号+课程名+学分+类别+考核方式+成绩+辅修标记位置：：总学分信息录入总学分的查询总学分信息修改。

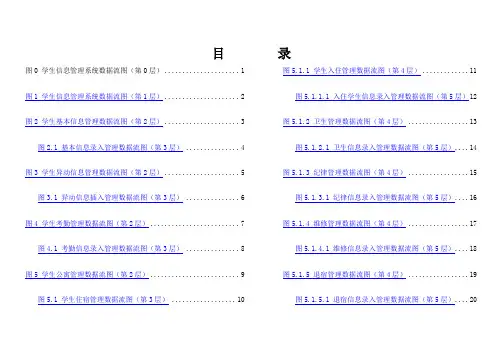

目录图0 学生信息管理系统数据流图（第0层） (1)图1 学生信息管理系统数据流图（第1层） (2)图2 学生基本信息管理数据流图（第2层） (3)图2.1 基本信息录入管理数据流图（第3层） (4)图3 学生异动信息管理数据流图（第2层） (5)图3.1 异动信息插入管理数据流图（第3层） (6)图4 学生考勤管理数据流图（第2层） (7)图4.1 考勤信息录入管理数据流图（第3层） (8)图5 学生公寓管理数据流图（第2层） (9)图5.1 学生住宿管理数据流图（第3层） .................. 10图5.1.1 学生入住管理数据流图（第4层）. (11)图5.1.1.1 入住学生信息录入管理数据流图（第5层）12图5.1.2 卫生管理数据流图（第4层） (13)图5.1.2.1 卫生信息录入管理数据流图（第5层） (14)图5.1.3 纪律管理数据流图（第4层） (15)图5.1.3.1 纪律信息录入管理数据流图（第5层） (16)图5.1.4 维修管理数据流图（第4层） (17)图5.1.4.1 维修信息录入管理数据流图（第5层） (18)图5.1.5 退宿管理数据流图（第4层） (19)图5.1.5.1 退宿信息录入管理数据流图（第5层） (20)图5.1.6 走读管理数据流图（第4层） (21)图5.1.6.1 走读信息申报管理数据流图（第5层） (22)图5.1.6.1.1 走读信息录入管理数据流图（第6层） (23)图5.1.7 住宿调整管理数据流图（第4层） (24)图5.1.7.1 住宿调整信息录入管理数据流图（第5层）25图5.2 房源资料库管理数据流图（第3层） (26)图5.2.1 房源信息录入管理数据流图（第4层） (27)图5.3 宿舍工作人员管理数据流图（第3层） (28)图5.3.1 宿舍工作人员信息录入管理数据流图（第4层）. 29图6 学生处分管理数据流图（第2层） (30)图6.1 学生处分信息录入管理数据流图（第3层） .......... 31图7 学生资助管理数据流图（第2层） (32)图7.1 奖学金管理数据流图（第3层） (33)图7.1.1 奖学金信息申报管理数据流图（第4层） (34)图7.1.1.1 奖学金信息录入管理数据流图（第5层）.. 35图7.2 助学金管理数据流图（第3层） (36)图7.2.1 助学金信息申报管理数据流图（第4层） (37)图7.2.1.1 助学金信息录入管理数据流图（第5层）.. 38图7.3 助学贷款管理数据流图（第3层） (39)图7.3.1 助学贷款信息申报管理数据流图（第4层） (40)图7.3.1.1 助学贷款信息录入管理数据流图（第5层）41图7.4 勤工助学管理数据流图（第3层） (42)图7.4.1 勤工助学信息申报管理数据流图（第4层） (43)图7.4.1.1 勤工助学信息录入管理数据流图（第5层）44图7.5 缓交学杂费管理数据流图（第3层） (45)图7.5.1 缓交学杂费信息申报管理数据流图（第4层） (46)图7.5.1.1 缓交学杂费信息录入管理数据流图（第5层） (47)图7.6 减免学杂费管理数据流图（第3层） (48)图7.6.1 减免学杂费信息申报管理数据流图（第4层） (49)图7.5.1.1 减免学杂费信息录入管理数据流图（第5层） (50)图7.3.1 助学贷款信息录入管理数据流图（第4层） (51)图8 学生表彰管理数据流图（第2层） (51)图8.1 学生表彰信息申报管理数据流图（第3层） (52)图8.1.1 学生表彰信息录入管理数据流图（第4层） (53)图9 毕业生管理数据流图（第2层） (54)图10 学生综合测评管理数据流图（第2层） (55)图10.1 学生综合测评信息录入管理数据流图（第3层） (56)图11 系统模块图 (57)图0 学生信息管理系统数据流图（第0层）图1 学生信息管理系统数据流图（第1层）图2 学生基本信息管理数据流图（第2层）图2.1 基本信息录入管理数据流图（第3层）图3 学生异动信息管理数据流图（第2层）图3.1 异动信息插入管理数据流图（第3层）图4 学生考勤管理数据流图（第2层）图4.1 考勤信息录入管理数据流图（第3层）图5 学生公寓管理数据流图（第2层）图5.1 学生住宿管理数据流图（第3层）图5.1.1 学生入住管理数据流图（第4层）图5.1.1.1 入住学生信息录入管理数据流图（第5层）图5.1.2 卫生管理数据流图（第4层）图5.1.2.1 卫生信息录入管理数据流图（第5层）图5.1.3 纪律管理数据流图（第4层）图5.1.3.1 纪律信息录入管理数据流图（第5层）图5.1.4 维修管理数据流图（第4层）图5.1.4.1 维修信息录入管理数据流图（第5层）图5.1.5 退宿管理数据流图（第4层）图5.1.5.1 退宿信息录入管理数据流图（第5层）图5.1.6 走读管理数据流图（第4层）图5.1.6.1 走读信息申报管理数据流图（第5层）图5.1.6.1.1 走读信息录入管理数据流图（第6层）图5.1.7 住宿调整管理数据流图（第4层）图5.1.7.1 住宿调整信息录入管理数据流图（第5层）图5.2 房源资料库管理数据流图（第3层）图5.2.1 房源信息录入管理数据流图（第4层）图5.3 宿舍工作人员管理数据流图（第3层）信息维图5.3.1 宿舍工作人员信息录入管理数据流图（第4层）图6 学生处分管理数据流图（第2层）图6.1 学生处分信息录入管理数据流图（第3层）图7 学生资助管理数据流图（第2层）图7.1 奖学金管理数据流图（第3层）图7.1.1 奖学金信息申报管理数据流图（第4层）图7.1.1.1 奖学金信息录入管理数据流图（第5层）图7.2 助学金管理数据流图（第3层）图7.2.1 助学金信息申报管理数据流图（第4层）图7.2.1.1 助学金信息录入管理数据流图（第5层）图7.3 助学贷款管理数据流图（第3层）图7.3.1 助学贷款信息申报管理数据流图（第4层）图7.3.1.1 助学贷款信息录入管理数据流图（第5层）图7.4 勤工助学管理数据流图（第3层）图7.4.1 勤工助学信息申报管理数据流图（第4层）图7.4.1.1 勤工助学信息录入管理数据流图（第5层）图7.5 缓交学杂费管理数据流图（第3层）图7.5.1 缓交学杂费信息申报管理数据流图（第4层）图7.5.1.1 缓交学杂费信息录入管理数据流图（第5层）。

1.1 系统分析1.1.1 图书馆管理信息系统的基本任务“图书馆管理信息系统”是一个面向具有万人以上用户，位于某中型企事业单位内的图书馆管理系统，藏书规模约100 多万册，每天的借阅量近万册。

在手工操作方式下，图书的编目和借阅等工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求。

需要建立一套网络化的电子图书馆信息系统。

该系统服务对象有两部分人：注册用户和一般读者。

一般读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。

系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务。

用户可通过网络方式访问图书馆管理信息系统。

1.1.2 系统内部人员结构、组织及用户情况分析为了对系统有一个大致了解，现给出系统内部人员结构、组织及用户情况等基本信息。

图书馆管理系统的组织结构如图1.1 所示。

图1.1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。

各部门的业务职责如下。

办公室：办公室协助馆长负责日常工作，了解客户需求，制定采购计划。

财务室：财务室负责财务方面的工作。

采编室：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签，并送图书借阅室上架。

学术论文室：负责学术论文的收集整理。

图书借阅室：提供对读者的书目查询服务和图书借阅服务。

电子阅览室：收集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询。

期刊阅览室：负责情况的收集整理和借阅。

技术支持室：负责对图书馆的网络和计算机系统提供技术支持。

1.1.3 系统业务流程分析系统的业务流程要达到的业务目标，业务流程分析是系统分析的基础环节。

图书馆管理信息系统的业务流程如图1.2所示。

图1.2 图书馆管理信息系统的业务流程通过业务流程调查，理清图书馆管理系统的主要业务和业务的流程。

１、1 系统分析1、1、1 图书馆管理信息系统的基本任务“图书馆管理信息系统”就是一个面向具有万人以上用户,位于某中型企事业单位内的图书馆管理系统,藏书规模约１0０多万册,每天的借阅量近万册。

在手工操作方式下,图书的编目与借阅等工作量大,准确性低且不易修改维护,读者借书只能到图书馆手工方式查找书目,不能满足借阅需求。

需要建立一套网络化的电子图书馆信息系统。

该系统服务对象有两部分人:注册用户与一般读者。

一般读者经注册后成为注册用户,注册用户可以在图书馆借阅图书,其她人员只可查阅图书目录,但不能借阅图书。

系统同时考虑提供电子读物服务,目前只提供电子读物的目录查询服务,不久的将来将提供电子读物全文服务。

用户可通过网络方式访问图书馆管理信息系统。

1、1、2 系统内部人员结构、组织及用户情况分析为了对系统有一个大致了解,现给出系统内部人员结构、组织及用户情况等基本信息。

图书馆管理系统的组织结构如图1.1 所示。

图1、1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作,下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室与技术支持室。

各部门的业务职责如下。

办公室:办公室协助馆长负责日常工作,了解客户需求,制定采购计划。

财务室:财务室负责财务方面的工作。

采编室:采编室负责图书的采购,入库与图书编目,编目后的图书粘贴标签,并送图书借阅室上架。

学术论文室:负责学术论文的收集整理。

图书借阅室:提供对读者的书目查询服务与图书借阅服务。

电子阅览室:收集整理电子读物,准备提供电子读物的借阅服务,目前可以提供目录查询。

期刊阅览室:负责情况的收集整理与借阅。

技术支持室:负责对图书馆的网络与计算机系统提供技术支持。

1.1.３系统业务流程分析系统的业务流程要达到的业务目标,业务流程分析就是系统分析的基础环节。

图书馆管理信息系统的业务流程如图1.２所示。

图1、2 图书馆管理信息系统的业务流程通过业务流程调查,理清图书馆管理系统的主要业务与业务的流程。
