直线导轨的选型

直线导轨的选型要素

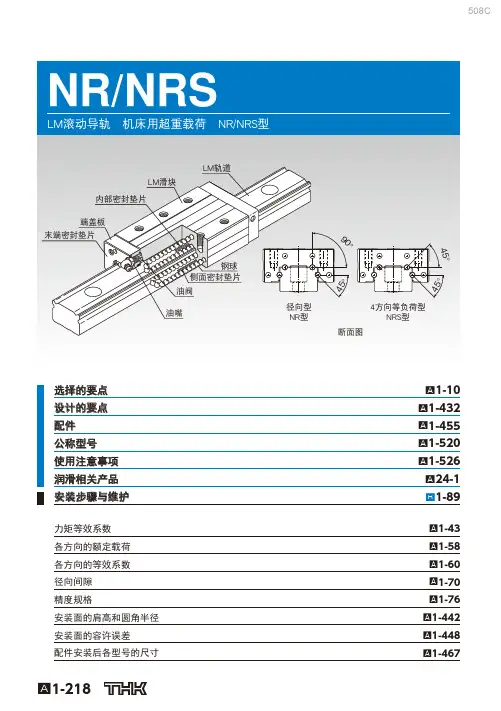

直线导轨重要是用在精度要求比较高的机械结构上,直线导轨的移
动元件和固定元件之间不用中心介质，而用滚动钢球。

由于滚动钢球适
应于高速运动、摩擦系数小、灵敏度高，充足运动部件的工作要求，如
机床的刀架，拖板等。

假如作用在钢球上的作用力太大，钢球经受预加
负荷时间过长，导致支架运动阻力增大。

我们在选购时需要注意哪些问题呢？下面跟随我一起来看看吧！
一、确定轨宽
确定好滑轨的宽度轨宽是决议其负载大小的关键因素之一，直线
导轨就是以滑轨的宽度为标准订立型号规格的；
二、确定轨长
确定滑轨的长度，这个长度呢是轨的总长，不是行程滑轨长度选
型公式（全长=有效行程+滑块间距（2个以上滑块）+滑块长度滑块数量+两端的安全距离）；
三、确定滑块的类型和数量
滑块通常有两种型式：法兰型方型。

法兰型高度低一点，但是宽
一点，安装孔是贯穿螺纹孔，方型高一点，窄一点，安装孔是螺纹盲孔，滑块的数量应由客户通过实际计算确定。

遵从一条原则，少到可承载，
多到可安装，滑块类型和数量和滑块宽度构成负载大小的三要素；
四、确定精度等级
市面上目前常见的精度等级有c级，h级和p级，对于多数产业机械，一般级精度*可以充足要求，高一点的选h级，数控机床等设备选
择p级为常见，除以上的重要参数外，还需要确定组合高度，类型，预
压等级等实际因素。

以上内容便是本次为大家共享关于直线导轨的相关信息，希望大家在看完之后能够对该产品有更多的了解。

直线导轨选型基本原则步骤和参数考量直线导轨是一种常用于工业机械设备中的部件，可以实现精确的直线运动。

在选择直线导轨时，需要考虑一些基本原则和步骤，以及相关的参数。

下面是关于直线导轨选型的基本原则、步骤和参数考量的详细解释。

一、直线导轨选型基本原则：1.负载能力：直线导轨应具有足够的负载能力，以确保能够承受工作时的负荷。

负载能力取决于工作物体的重量和所需的加工力。

2.刚度：直线导轨应具有足够的刚度，以保持工作物体的稳定性和精度。

刚度取决于导轨的材料和结构。

3.精度：直线导轨的精度直接影响到工作物体的加工精度。

选用直线导轨时需考虑工作所需的精度指标。

4.速度：直线导轨应具有足够的速度，以满足工作物体的运动要求。

速度取决于导轨和导轨的传动系统的性能。

5.寿命：直线导轨的寿命应长，以减少维护和更换的频率。

寿命取决于导轨材料的耐磨性和导轨结构的稳定性。

二、直线导轨选型步骤：1.确定负载类型和大小：首先需要确定工作物体的负载类型（如重载、中等负载、轻载）和负载大小，以选择适合的直线导轨。

2.选择导轨类型：根据工作环境和负载要求，选择合适的导轨类型，如滑块式导轨、滚动式导轨等。

3.选择导轨材料：导轨材料需要具有足够的硬度、耐磨性和刚度，常见的导轨材料有钢材、铝合金等。

4.确定导轨长度：根据工作物体的运动范围和工作空间的限制，确定导轨的长度。

5.选择导轨载荷：根据工作物体的负载大小和工作要求，选择适合的导轨载荷，以确保导轨能够承受工作时的负载。

6.确定导轨精度：根据工作要求和加工精度的需求，选择合适的导轨精度。

7.选择导轨速度：根据工作物体的移动速度要求和工作环境的限制，选择适合的导轨速度。

8.确认导轨寿命：了解导轨的寿命和使用寿命，以便预估导轨的使用寿命和维护周期。

三、直线导轨选型参数考量：1.负载能力：指导轨能够承受的最大负荷。

2.刚度：指导轨的刚度，用于评估导轨的变形程度，通常以刚度系数来表示。

3.精度：指导轨的精度，用于评估导轨的加工精度和重复性。

直线导轨选型计算今天给⼤家带来直线导轨选型计算，线导轨选型计算这是⼀门很有必要的章节于没有极⾼参数计算⽔平和实际应⽤(维护)经验设计⼈员来说，导轨、丝杆等的凭空选择也是必须的，下⾯我就给⼤家⼀⼀讲解滚动直线导轨副特点：1、滚动体与圆弧沟槽相接触，与点接触相⽐承载能⼒⼤，刚性好。

2、摩擦因素⼩，⼀般为 0.002~0.005 ，仅为滑动导轨副的 1/20~1/30 ，节省动⼒，可以承受上下左右四个⽅向的载荷。

动、静摩擦差别很⼩。

3、磨损⼩，寿命长，安装、维护、润滑简便。

运动灵活，⽆冲击，在低速微量进给时，能很好地控制位置尺⼨，不会发⽣空转打滑，并能实现超微⽶级精度的进给。

直线导轨的选型步骤滚动功能部件的主要失效形式是滚动元件与滚道的疲劳点蚀与塑性变形，其相应的计算准则为寿命（或动载荷）计算和静载荷计算。

某些滚动功能部件还具有滚动体循环装置，循环装置的失效主要靠正确的制造、安装与使⽤维护来避免。

1、动载荷计算C：基本额定动载荷 (N)Pc：垂直于运动⽅向的载荷， P/4fH ：硬度系数，⼀般取值 1fT：温度系数fc：接触系数fw ：载荷系数滚动体额定寿命：球体： 50km ；滚⼦： 100kmL：设计总寿命⾏程 (km)l：⼯作⾏程，即轨道长度 (单位： m)n：每分钟往返次数 (次/min)Lh：设计总寿命时间 (参照下页图表 )直线导轨在设备中的应⽤及安装⽅法1、在安装直线导轨之前必须清除机械安装⾯的⽑边、污物及表⾯伤痕。

注意：直线滑轨在正式安装前均涂有防锈油，安装前请⽤清洗油类将基准⾯洗净后再安装，通常将防锈油清除后，基准⾯较容易⽣锈，所以建议涂抹上黏度较低的主轴⽤润滑油。

2、将主轨轻轻安置在床台上，使⽤侧向固定螺丝或其他固定治具使线轨与侧向安装⾯轻轻贴合。

注意：安装使⽤前要确认螺丝孔是否吻合，假设底座加⼯孔不吻合⼜强⾏锁紧螺栓，会⼤⼤影响到组合精度与使⽤品质。

3、由远端向近端按顺序将滑轨的定位螺丝稍微旋紧，使轨道与垂直安装⾯稍微贴合。

直线导轨选型基本原则步骤和参数考量直线导轨是一种精密机械元件，在机械设备和自动化系统中得到广泛应用。

在选型过程中，需要考虑许多因素，如负载、工作环境、精度、稳定性和耐磨性等。

下面是直线导轨选型的基本原则和步骤以及参数考量。

一、基本原则直线导轨选型的基本原则是根据所需的功能特性来选择最佳的导轨，同时考虑到机械部件的可靠性、经济性和使用寿命。

二、步骤1. 确定工作条件和要求：首先需要确定设备的负载、速度、精度、噪声和使用寿命等参数，以便选择适合的导轨型号。

2. 了解导轨的特性：参考直线导轨的产品手册，了解导轨的精度、刚性、防尘、防水和耐磨性等特性。

3. 选择导轨尺寸：选择适合负载和速度要求的导轨尺寸。

对于负载较大或速度较高的应用，需要选择更大的导轨尺寸和型号。

4. 确定导轨质量：质量是导轨选型的关键考量之一。

为了提高精度和稳定性，应尽可能选择高质量的导轨。

5. 熟悉安装和维护要求：了解导轨的安装和维护要求，如需要留意导轨的保护措施、润滑方式和维护周期等。

三、参数考量1. 负载：负载是选择导轨的最重要参数之一。

需要确保导轨能够承受负载并保持稳定。

一般来说，负载能力越高的导轨，使用寿命也会越长。

2. 速度：导轨的速度影响其所需的精度和刚性。

需要根据应用的速度要求选择导轨型号和尺寸。

3. 精度：导轨的精度是指导轨的位置偏差值。

注重精度的应用需要选择更高精度的导轨型号。

4. 刚性：导轨的刚性决定了其对负载的承载能力。

对于负载较大或需要高速运动的应用，需要选择刚性更好的导轨。

5. 稳定性：导轨的稳定性是指它能否保持精度，并在操作过程中减少振动和噪声。

6. 耐磨性：导轨的耐磨性取决于其材料和表面处理方式。

选择更耐磨的导轨能够延长其使用寿命。

总之，选择合适的直线导轨需要在实际应用中进行全面的考虑和评估，并综合考虑以上参数，从而选择最优的导轨。

导轨的选型及计算按结构特点与摩擦特性划分的导轨类型见表6-1[5],各类导轨的主要特点及应用列于表中。

表6-1 导轨类型特点及应用6、1 初选导轨型号及估算导轨长度X 方向初选导轨型号为494012GGB 20B AL2P -⨯ [6]具体数据见《机械设计手册》9-149 Y 方向初选导轨型号为4109022G G B20AAL 1-⨯P导轨的运动条件为常温,平稳,无冲击与震动 为何选用滚动直线导轨副:1)滚动直线导轨副动静摩擦力之差很小,摩擦阻力小,随动性极好。

有利于提高数控系统的响应速度与灵敏度。

驱动功率小,只相当普通机械的十分之一。

2)承载能力大,刚度高。

3)能实现高速直线运动,起瞬时速度比滑动导轨提高10倍。

4)采用滚动直线导轨副可简化设计,制造与装配工作,保证质量,缩短时间,降低成本。

导轨的长度:由于导轨长度影响工作台的工作精度与高度,一般可根据滑块导向部分的长度来确定导轨长度。

其公式为:L=H+S+△l-S1-S2由此公式估算出Lx=940mm,Ly=1090mm其中L—导轨长度H—滑块的导向面长度S—滑块行程△l—封闭高度调节量S1—滑块到上死点时,滑块露出导轨部分的长度S2—滑块到下死点时,滑块露出导轨部分的长度6、2 计算滚动导轨副的距离额定寿命X方向的导轨计算X方向初选导轨型号为494012GGB20B AL2P-⨯,查表9、3-73[1]得,这种导轨的额定动,静载荷分别为Ca=13、6kN,Coa=20、3kN。

4个滑块的载荷按表9、3-48序号1的载荷计算式计算。

其中工作台的最大重量为:G=100×9、8=980NF1=F2=F3=F4=1/4(G1+F)=250N1)滚动导轨的额定寿命计算公式[6]为:L=(fh ftfc fa Ca/ fwPc)ε⨯K=27166km式中 L——额定寿命(km);Ca——额定动载荷(KN);P——当量动载荷(KN);Fmax——受力最大滑块所受的载荷(KN); Z——导轨上的滑块数;ε——指数,当导轨体为滚珠时,ε=3;当为滚柱时ε=10/3; K ——额定寿命单位(KM),滚珠时,K=50KM;滚柱时,K=100KM; fh ——硬度系数;fh ――(滚道实际硬度(HRC))。

上银直线导轨选型手册
为了正确选型上银直线导轨，需要考虑以下因素：
1. 载荷：需要确定导轨对应的最大载荷，以确保导轨能够承受
实际应用中的负载。

2. 行程：确定所需的行程长度，以确定导轨的长度和数量。

3. 精度：确定所需的精度级别，以便选择适当的导轨类型和型号。

4. 刚度：需要考虑应用中所需的刚度水平，以选择适当的导轨
类型和型号。

5. 环境条件：需要考虑应用中的环境条件，如温度、湿度和腐
蚀性，以选择适当的材料和涂层。

6. 运动速度：需要确定应用中所需的最大运动速度，以选择适
当的导轨类型和型号。

7. 导向方式：需要考虑应用中所需要的导向方式，如滑块式和
直线导轨式，以选择适当的导轨类型和型号。

8. 安装方式和尺寸：需要考虑导轨的安装方式和尺寸，以保证
导轨与其他部件的匹配。

基于以上考虑，上银直线导轨一般按照其型号、载荷、行程、
精度等参数进行分类，用户可根据实际应用需求选取合适的型号及
参数。

在选型时建议整体考虑，同时可以参考上银直线导轨选型手册，详细了解不同型号和参数的选择和应用范围。

上银直线导轨选型资料（一）引言概述：本文为《上银直线导轨选型资料（一）》的文档，旨在提供有关上银直线导轨的详细信息和选型参考，以帮助读者了解和选择适合他们需求的直线导轨产品。

正文：一、上银直线导轨的概述1.1 直线导轨的定义和作用1.2 上银直线导轨的特点和优势1.3 上银直线导轨的应用领域1.4 上银直线导轨的市场趋势1.5 上银直线导轨的发展历程二、上银直线导轨的结构和分类2.1 上银直线导轨的结构原理2.2 上银直线导轨的分类及特点2.3 上银直线导轨的尺寸规格2.4 上银直线导轨的材质和制造工艺2.5 上银直线导轨的相关标准和认证三、上银直线导轨的选型指南3.1 上银直线导轨选型的基本原则3.2 选型参数和技术指标的解释3.3 上银直线导轨的动载荷计算方法3.4 温度、速度和加速度对选型的影响3.5 选型工具和在线平台的使用介绍四、上银直线导轨的安装和维护4.1 安装前的准备工作及注意事项4.2 安装上银直线导轨的步骤和方法4.3 导轨的调试和对齐技巧4.4 上银直线导轨的常见故障及解决方案4.5 维护和保养上银直线导轨的方法和周期五、上银直线导轨的市场价格和供应商推荐5.1 上银直线导轨的市场价格分析5.2 市场上主要供应商的调研和比较5.3 推荐的上银直线导轨产品型号和厂家5.4 选型实例和案例分析5.5 上银直线导轨选型需注意的事项总结：本文全面介绍了上银直线导轨的概述、结构分类、选型指南、安装维护及市场价格和供应商推荐等方面的内容。

通过阅读本文，读者可以对上银直线导轨的特点、应用领域和选型原则有更深入的了解，并能根据自身需求选择合适的上银直线导轨产品。
