RJ45水晶头双绞线制作方法

网线（5类双绞线）水晶头制作方法讲解（配图）2009-05-15 15:09此教程适用于从事专业网线连接铺设工种人员及非专业初学者。

1.材料（1）相应长度的双绞线。

通常使用最多的是5类和超5类（传输速率100Mbps）非屏蔽双绞线（Unshielded Twisted Pair，UTP-5），布此类线时应注意使网线尽量避开电磁干扰，并且规定双绞线的最大长度不超过100m。

无特殊需要不必购置6类线，其传输速率可达1Gpbs，价格较高。

（2）RJ-45接头：俗称水晶头，顶端有8个金属刀口。

双绞线两端必须先压制RJ-45接头，然后才能与集线器或者计算机网卡上的RJ-45接口相连。

有时，当网线长度不够时，还可以利用RJ-45延长插座来串接另一条网线。

2.工具（1）RJ-45压线/切线/剥线钳：具有压线、切线与剥线的多功能专用钳。

（2）网线测试仪（Link Tester）：用来测试接好的网线的同断。

3.接口标准为了方便网络连接，对于双绞线的制作，国际上规定了EIA/TIA 568A和568B两种接口标准，这两个标准是当前公认的双绞线的制作标准。

相应的接口线序排列如下表所示。

事实上，568A标准就是将568B标准的1号线和3号线对调，2号线和6号线对调。

我们日常用到的跳线有两种类型：平行线（又称直通线）和交叉线（又称级连线）。

它们的制作方法如下：（1）平行线：将双绞线的两端都按照568B标准（或都按照568A标准）整理线序，压入RJ-45水晶头内。

（2）交叉线：双绞线一端接头制作时采用568B标准，另一端则采用568A标准。

事实上，平行线也可以不按照上述标准制作，只要两端芯线顺序一致即可，但这样制作出来的平行线不符合国际压线标准，使用时会影响网络速度，所以要按照国际标准压线。

4.制作步骤（1）用RJ-45压线钳的切线槽口剪裁适当长度的双绞线。

（2）用RJ-45压线钳的剥线口将双绞线一端的外层保护壳剥下约1.5cm（太长接头容易松动，太短接头的金属刀口不能与芯线完全接触），注意不要伤到里面的芯线，将4对芯线成扇形分开，按照相应的接口标准（568A或568B）从左至右整理线序并拢直，使8根芯线平行排列，整理完毕用斜口钳将芯线顶端剪齐。

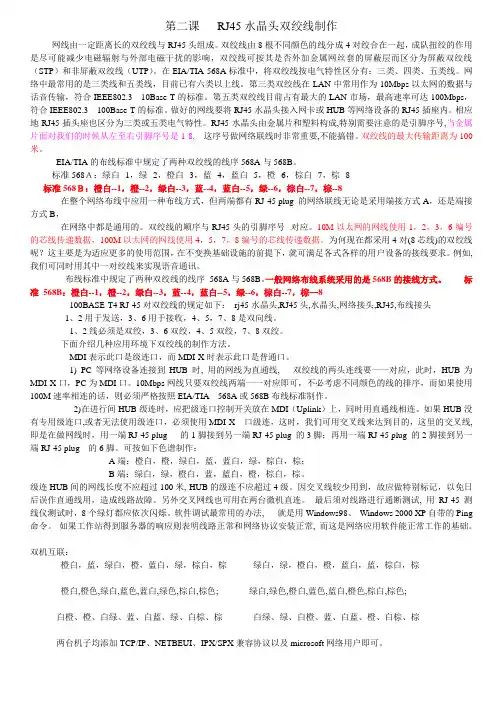

第二课RJ45水晶头双绞线制作网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。

双绞线的最大传输距离为100米。

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

标准568Ａ：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8标准568Ｂ：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

实验2 双绞线的制作与测试一、实验目的：1. 掌握使用压线钳制作具有RJ45接头的双绞线的技能；2. 能够使用网线测试仪测试双绞线的连通性；3.培养初步的协同工作能力。

二、实验设备：1. RJ45压线钳一把2. 超5类双绞线若干3. 测线仪一个4. 水晶头若干三、实训任务任务1：制作一条5类双绞线的直通线任务2：制作一条5类双绞线的交叉线四、实训步骤（一）制作标准与跳线类型每条双绞线中都有8根导线，导线的排列顺序必须遵循一定的规律，否则就会导致链路的连通性故障，或影响网络传输速率。

1. T568-A与T568-B标准目前，最常用的布线标准有两个，分别是EIA/TIA T568-A和EIA/TIA T568-B两种。

在一个综合布线工程中，可采用任何一种标准，但所有的布线设备及布线施工必须采用同一标准。

通常情况下，在布线工程中采用EIA/TIA T568-B标准。

（1）按照T568B标准布线水晶头的8针（也称插针）与线对的分配如图1.1所示。

线序从左到右依次为：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。

4对双绞线电缆的线对2插入水晶头的1、2针，线对3插入水晶头的3、6针。

（2）按照T568A标准布线水晶头的8针与线对的分配如图1.2所示。

线序从左到右依次为：1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。

4对双绞线对称电缆的线对2接信息插座的3、6针，线对3接信息插座的1、2针。

2. 判断跳线线序只有搞清楚如何确定水晶头针脚的顺序，才能正确判断跳线的线序。

将水晶头有塑料弹簧片的一面朝下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。

3. 跳线的类型按照双绞线两端线序的不同，通常划分两类双绞线。

（1）直通线根据EIA/TIA 568-B 标准，两端线序排列一致，一一对应，即不改变线的排列，称为直通线。

实验2 RJ—45水晶头制作【实验目的】1、通过RJ－45水晶头制作网络连接线，进一步理解EIA/TIA-568-B（简称T568B）规范标准；2、熟练掌握网络连接线的制作方法。

【实验内容】1、按推荐T568B规范标准制作；2、摸索并掌握双绞线理序、整理的要领与技巧；3、用测试仪测试导通情况并记录，完成实验报告，总结成败经验。

【实验器材】1、按实验组提供（2人一组）：RJ－45头2个、双绞线1.2米；2、RJ－45压线钳若干把、测试仪一套。

【预备知识】一、R J－45水晶头网线可通过RJ－45水晶头连接到网卡或交换机等设备的RJ－45接口中。

如右图，可见RJ－45水晶头外形结构。

其前端有一排铜片，从左往右依次标序为1、2、3、……7、8。

制作RJ－45水晶头，就是要将这些铜片与网线的每一根线有序的可靠的连接起来。

二、E IA/TIA-568-B标准EIA/TIA-568-B简称T568B。

其双绞线的排列顺序为：RJ－45头的1~8号线槽（右图中从左往右，依次是1、2、……、7、8号）依次插入白橙，橙，白绿，蓝，白蓝，绿，白棕，棕8根线。

如果双绞线的两端均采用同一标准（如T568B），则称这根双绞线为：直连线式。

这是一种用得最多的联接方式，能用于异种网络设备间的联接，如：HUB普通口－HUB级联口、PC－HUB（SWITCH）、HUB级联口－SWITCH、SWITCH－ROUTER1。

如果双绞线的两端采用不同的联接标准（如一端用T568A，另一端用T568B，T568A 标准和T568B标准线序比较见表：实验2－1），则称这根双绞线为：跨接线式或交叉线。

能用于同种类型设备联接，如：PC－PC、HUB－HUB普通口、HUB级连口－HUB级连口、1PC——计算机、HUB——集线器、SWITCH——交换机、ROUTER——路由器SWITCH－SWITCH、ROUTER－ROUTER，也可用于联接HUB－SWITCH。

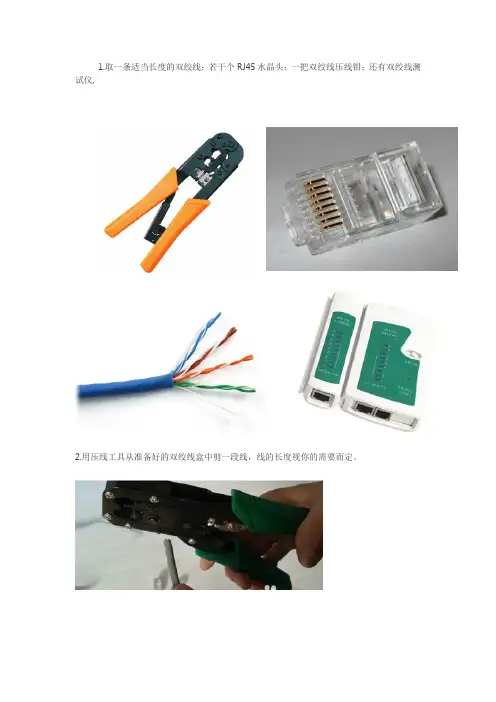

1.取一条适当长度的双绞线；若干个RJ45水晶头；一把双绞线压线钳；还有双绞线测试仪,
2.用压线工具从准备好的双绞线盒中剪一段线，线的长度视你的需要而定。

3.将剥好皮的双绞线，按A标或B标的线序(线序见下图)排列，并用手指捻平。

4.将排好序并剪平的双绞线插入水晶头，确保每根线都插入水晶头的顶端。

结果图:
6.将做好的两个水晶头插入测线仪，并打开测线仪开关，如果所有灯都亮，那么恭喜你，已经成功做好了双绞线，如果有些灯不亮，但是1,2,3,6灯是亮的，那么你还算幸运，线也还是能用的。

RJ45 双绞线水晶头的制作方法
RJ45 双绞线水晶头的制作方法
做RJ45 双绞线的时候我们的一般原则是：
12 用一股绞在一起的线,
36 用一股绞在一起的线，
其它线随便接，两边一致就可以了。

用于HUB 级连或不通过HUB 连两台计算机的线，
我就是一头不动，另一头1-2,3-6 上面的线对互换位置就可以了。

但是你看看专业网络公司的布线，也是和我说的颜色一致的。

双绞线中是8 根线,分成4 对,两两绞起来,
绿和白绿绞,蓝和白蓝绞,....
我的表示方法是：
铜片向上,连线在下方,从左向右数:12345678 这些数字指示位置，所谓的1236 的接法.
1236 是上行和下行数据传输线,12 一对,36 一对,
RJ45 接双绞线定义为：
1 Rx+
2 Rx-
3 Tx+
6 Tx-
其余4,5,7,8 都NA。

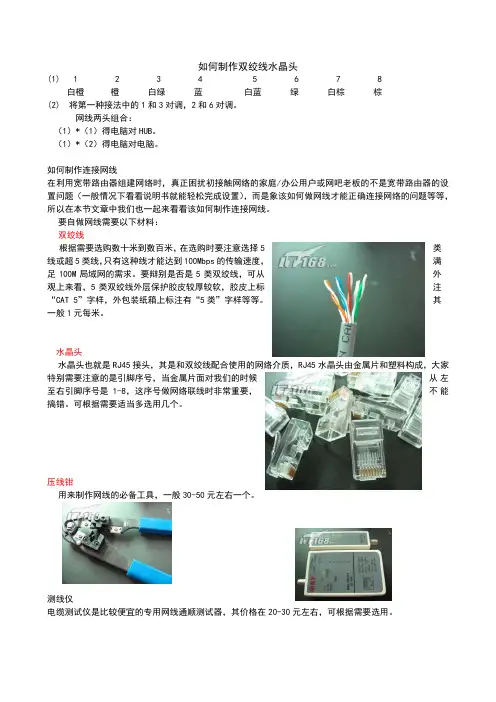

如何制作双绞线水晶头(1) 1 2 3 4 5 6 7 8白橙橙白绿蓝白蓝绿白棕棕(2) 将第一种接法中的1和3对调，2和6对调。

网线两头组合：（1）*（1）得电脑对HUB。

（1）*（2）得电脑对电脑。

如何制作连接网线在利用宽带路由器组建网络时，真正困扰初接触网络的家庭/办公用户或网吧老板的不是宽带路由器的设置问题（一般情况下看看说明书就能轻松完成设置），而是象该如何做网线才能正确连接网络的问题等等，所以在本节文章中我们也一起来看看该如何制作连接网线。

要自做网线需要以下材料：双绞线根据需要选购数十米到数百米，在选购时要注意选择5类线或超5类线，只有这种线才能达到100Mbps的传输速度，满足100M局域网的需求。

要辩别是否是5类双绞线，可从外观上来看，5类双绞线外层保护胶皮较厚较软，胶皮上标注“CAT 5”字样，外包装纸箱上标注有“5类”字样等等。

其一般1元每米。

水晶头水晶头也就是RJ45接头，其是和双绞线配合使用的网络介质，RJ45水晶头由金属片和塑料构成，大家特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1-8，这序号做网络联线时非常重要，不能搞错。

可根据需要适当多选用几个。

压线钳用来制作网线的必备工具，一般30-50元左右一个。

测线仪电缆测试仪是比较便宜的专用网线通顺测试器，其价格在20-30元左右，可根据需要选用。

网线制作基本知识双绞线做法有两种国际标准，分别是EIA/TIA 568A和EIA/TIA 568B。

标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8；标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8。

在整个网络布线中应用一种布线方式，但两端都有RJ45端头的网络连线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

实际应用中，大多数都使用T568B的标准，通常认为该标准对电磁干扰的屏蔽更好。

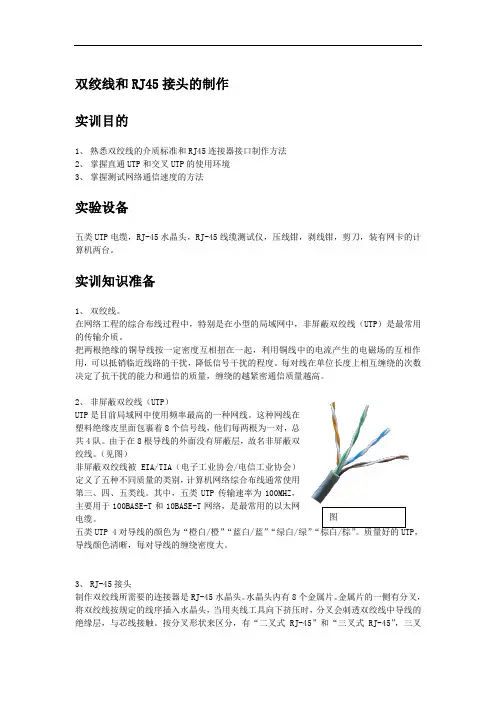

双绞线和RJ45接头的制作实训目的1、熟悉双绞线的介质标准和RJ45连接器接口制作方法2、掌握直通UTP和交叉UTP的使用环境3、掌握测试网络通信速度的方法实验设备五类UTP电缆，RJ-45水晶头，RJ-45线缆测试仪，压线钳，剥线钳，剪刀，装有网卡的计算机两台。

实训知识准备1、双绞线。

在网络工程的综合布线过程中，特别是在小型的局域网中，非屏蔽双绞线（UTP）是最常用的传输介质。

把两根绝缘的铜导线按一定密度互相扭在一起，利用铜线中的电流产生的电磁场的互相作用，可以抵销临近线路的干扰，降低信号干扰的程度。

每对线在单位长度上相互缠绕的次数决定了抗干扰的能力和通信的质量，缠绕的越紧密通信质量越高。

2、非屏蔽双绞线（UTP）UTP是目前局域网中使用频率最高的一种网线。

这种网线在塑料绝缘皮里面包裹着8个信号线，他们每两根为一对，总共4队。

由于在8根导线的外面没有屏蔽层，故名非屏蔽双绞线。

（见图）非屏蔽双绞线被EIA/TIA（电子工业协会/电信工业协会）定义了五种不同质量的类别，计算机网络综合布线通常使用第三、四、五类线。

其中，五类UTP传输速率为100MHZ，主要用于100BASE-T和10BASE-T网络，是最常用的以太网图电缆。

五类UTP 4对导线的颜色为“橙白/橙”“蓝白/蓝”“绿白/绿”，导线颜色清晰，每对导线的缠绕密度大。

3、RJ-45接头制作双绞线所需要的连接器是RJ-45水晶头。

水晶头内有8个金属片。

金属片的一侧有分叉，将双绞线按规定的线序插入水晶头，当用夹线工具向下挤压时，分叉会刺透双绞线中导线的绝缘层，与芯线接触。

按分叉形状来区分，有“二叉式RJ-45”和“三叉式RJ-45”，三叉RJ-45与芯线的接触面积大，导通的效果较好。

每个金属片都有一部分穿出水晶头的塑料壳，形成金属脚，用以与网卡、交换机接口等连通。

(见图如果你拿着RJ-45连接头对着自己，锁扣朝上，那么从左到右各插脚的编号依次是1到8。

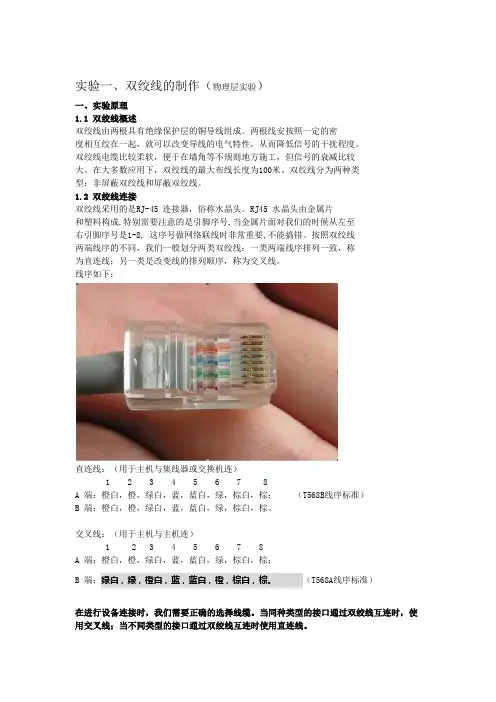

实验一、双绞线的制作（物理层实验）一、实验原理1.1 双绞线概述双绞线由两根具有绝缘保护层的铜导线组成。

两根线安按照一定的密度相互绞在一起，就可以改变导线的电气特性，从而降低信号的干扰程度。

双绞线电缆比较柔软，便于在墙角等不规则地方施工，但信号的衰减比较大。

在大多数应用下，双绞线的最大布线长度为100米。

双绞线分为两种类型：非屏蔽双绞线和屏蔽双绞线。

1.2 双绞线连接双绞线采用的是RJ-45 连接器，俗称水晶头。

RJ45 水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。

按照双绞线两端线序的不同，我们一般划分两类双绞线：一类两端线序排列一致，称为直连线；另一类是改变线的排列顺序，称为交叉线。

线序如下：直连线：（用于主机与集线器或交换机连）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；（T568B线序标准）B 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。

交叉线：（用于主机与主机连）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。

（T568A线序标准）在进行设备连接时，我们需要正确的选择线缆。

当同种类型的接口通过双绞线互连时，使用交叉线；当不同类型的接口通过双绞线互连时使用直连线。

二.实验内容：制作直连和交叉双绞线三.实验目的：理解直连线和交叉线的应用范围，掌握直连线和交叉线的制作方法。

四.实验环境：RJ45卡线钳一把、水晶头、双绞线、测试仪五.实验步骤：(1)剪下一段长度的双绞线电缆(2)用压线钳在电缆的一端剥去约2cm护套。

(3)分离4对电缆，按照所做双绞线的线序标准（T568A或T568B）排列整齐，并将线弄平直。

(4)维持电缆的线序和平整性，用压线钳上的剪刀将线头剪齐，保证不绞合电缆的长度最大为1.2cm。

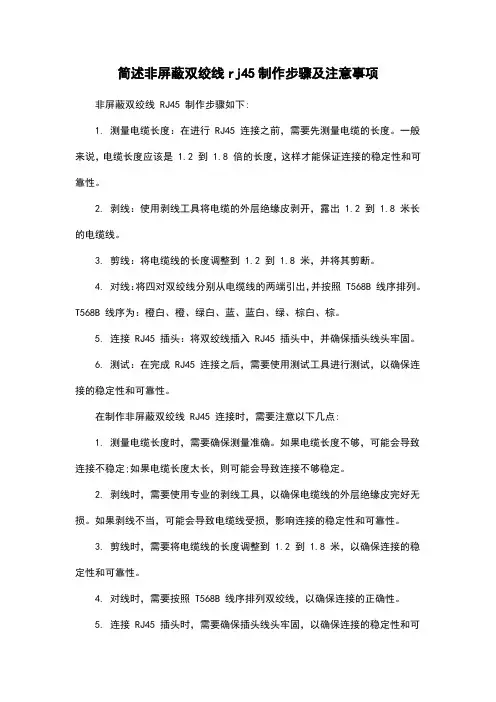

简述非屏蔽双绞线rj45制作步骤及注意事项非屏蔽双绞线 RJ45 制作步骤如下:1. 测量电缆长度：在进行 RJ45 连接之前，需要先测量电缆的长度。

一般来说，电缆长度应该是 1.2 到 1.8 倍的长度，这样才能保证连接的稳定性和可靠性。

2. 剥线：使用剥线工具将电缆的外层绝缘皮剥开，露出 1.2 到 1.8 米长的电缆线。

3. 剪线：将电缆线的长度调整到 1.2 到 1.8 米，并将其剪断。

4. 对线：将四对双绞线分别从电缆线的两端引出，并按照 T568B 线序排列。

T568B 线序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

5. 连接 RJ45 插头：将双绞线插入 RJ45 插头中，并确保插头线头牢固。

6. 测试：在完成 RJ45 连接之后，需要使用测试工具进行测试，以确保连接的稳定性和可靠性。

在制作非屏蔽双绞线 RJ45 连接时，需要注意以下几点:1. 测量电缆长度时，需要确保测量准确。

如果电缆长度不够，可能会导致连接不稳定;如果电缆长度太长，则可能会导致连接不够稳定。

2. 剥线时，需要使用专业的剥线工具，以确保电缆线的外层绝缘皮完好无损。

如果剥线不当，可能会导致电缆线受损，影响连接的稳定性和可靠性。

3. 剪线时，需要将电缆线的长度调整到 1.2 到 1.8 米，以确保连接的稳定性和可靠性。

4. 对线时，需要按照 T568B 线序排列双绞线，以确保连接的正确性。

5. 连接 RJ45 插头时，需要确保插头线头牢固，以确保连接的稳定性和可靠性。

6. 测试时，需要使用专业的测试工具进行测试，以确保连接的稳定性和可靠性。

制作非屏蔽双绞线 RJ45 连接需要仔细操作，确保连接的稳定性和可靠性。

如果不确定如何进行连接，建议寻求专业人士的帮助。

双绞线RJ45连接头的制作1.准备工具和材料制作RJ45连接头所需的工具和材料包括：RJ45连接头、双绞线剥线钳、线切割钳、网线管理带、网线电缆。

2.剥线首先，使用双绞线剥线钳剥开网线电缆的外皮，露出内部的四对双绞线。

同时注意不要剥伤内部的双绞线。

3.整理双绞线将四对双绞线按照颜色顺序依次整理，通常采用568B标准，顺序为橙白、橙色、绿白、蓝色、蓝白、绿色、棕白、棕色。

4.截断双绞线使用线切割钳将整理好的双绞线截断，留下适当长度的双绞线，一般为15-20mm。

5.插入RJ45连接头将整理好的双绞线插入到RJ45连接头的插槽中，同时注意按照标准顺序插入，确保每对双绞线都插入到连接头的相应插槽中。

6.压接连接头使用RJ45压接工具，将连接头插入到压接工具的插槽中，确保插头和压接工具完全对齐。

然后，用力将压接工具的手柄压紧，将插头和双绞线紧密连接。

7.检查连接质量完成压接后，检查连接头和双绞线的连接质量。

用手轻轻拉扯连接头和双绞线，确保其紧固并没有松动。

8.切断多余的双绞线使用线切割钳将连接头上多余的双绞线切断，确保连接头的外部整洁。

9.使用网线管理带固定连接头最后，使用网线管理带固定连接头和双绞线，以提高连接的稳固性和耐久性。

需要注意的是，在制作RJ45连接头时，还应注意以下几点：-熟练掌握RJ45连接头的制作步骤，并注意遵循标准顺序插入双绞线，以确保连接的可靠性和稳定性。

-使用适合的工具进行操作，例如双绞线剥线钳、线切割钳和压接工具，确保操作的准确性和安全性。

-连接头和双绞线的连接质量对于网络信号的传输非常重要。

因此，在连接完成后务必进行严格的质量检查。

总结：双绞线RJ45连接头的制作是网络安装中不可或缺的步骤，掌握好制作连接头的步骤和技巧，保证连接头的质量和稳定性，对于网络的性能和稳定性起到至关重要的作用。

三用压线钳剥线刀RJ45接头（水晶头）实训一 RJ45 水晶头的制作568A 物理线路接线方式568B 物理线路接线方式实验步骤 :第一步 :将线缆穿上保护套 .利用压线钳的剥线口或专用剥线钳，将双绞线的外皮剥去3---5 厘米。

露出里面的 4 个线对。

有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ － 45 接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。

第二步 :分线 : 调整线序为以下顺序：左一橙色线对；左二绿色线对；左三蓝色线对；左四：棕色线对 .第三步 :按 568B 标准 ,从左到右将线序排列为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕. 将裸露出的双绞线用压线钳剪齐. 剩下约 14mm 的长度，将水晶头端口面向自己,水晶头小尾巴 (卡簧 )朝下 ,将线插入水晶头的底端 ,八根线全部到位后,用压线钳将水晶头用力压实 .实训二 :交叉线缆的制作与测试实验步骤1. 截取一段双绞线，并在一端压制按568B 标准压制 RJ45 接头 .2. 在线缆另一端按568A 压制一个RJ45 接头 .3.测试，测试交叉缆时，测试仪的绿灯是交替亮起的。

测试仪的主机信号灯依次点亮的顺序为 1.2.3.4.5.6.7.8.而测试仪远端机信号灯依次点亮的顺序为 3.6.1.4.5.2.7.8.如图是交叉线的标准接法。

把水晶头的金属接触点向上，其中一端从左至右分别是“橙白 -橙 -绿白 -蓝 -蓝白 -绿 -棕白 -棕”，另外一端是“绿白-绿-橙白-蓝-蓝白-橙-棕白-棕”。

实训三 :直通缆的制作与测试1. 截取一段双绞线 ,在双绞线的二端分别按568B 标准压制一个 RJ45 接头，其步骤同上述完全相同。

2. 测试 : 首先将双绞线的二个插头分别插入简易测线仪的二个RJ45 接口中。

3. 打开测线仪的开关，此时应看到一个灯在闪烁，表示其已开始工作。

双绞线RJ45连接头的制作一、双绞线网线的制作双绞线网线的制作其实非常简单，就是把双绞线的4对8芯网线按一定规则插入到水晶头中，所以这类网线的制作所需材料仅需双绞线和水晶头；所需工具也较简单，通常仅需一把专用压线钳即可，这在上一篇已作详细介绍，在此就不再赘述了。

双绞线网线的制作其实就是网线水晶头的制作。

这类网线制作的难点就是不同用途的网线跳线规则不一样，下面先来看最基本的直通五类线（不用跳线）的制作方法，其它类型网线的制作方法类似，不同的只是跳线方法不一样而已。

1. 直通RJ-45接头的制作为了方便读者理解，下面以Step-By-Step方式一步步向大家介绍这类网线的制作方法，后面的章节及内容也尽量按这一方式进行。

第1步：用双绞线网线钳（当然也可以用其它剪线工具）把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中，注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网线里面芯线的包皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。

当然也可使用专门的剥线工具来剥皮线。

【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。

剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。

第2步：剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。

每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。

四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。

先把4对芯线一字并排排列，然后再把每对芯线分开（此时注意不跨线排列，也就是说每对芯线都相邻排列），并按统一的排列顺序（如左边统一为主颜色芯线，右边统一为相应颜色的花白芯线）排列。

双绞线制作流程
双绞线是一种常用的通信电缆，它由两根绞合在一起的细线组成，可以用于传输数据、音频和视频信号等。

下面将介绍双绞线的制作流程。

第一步：准备材料和工具
制作双绞线需要准备的材料包括双绞线、RJ45插头、保护套等。

工具包括剥线钳、压线钳、剪刀等。

第二步：剥线
将双绞线的外皮剥掉，露出内部的绞合线。

使用剥线钳可以轻松地完成这个步骤。

第三步：分类
将绞合线分为两组，每组有四根线。

一组的颜色为橙色、橙白色、绿色和绿白色；另一组的颜色为蓝色、蓝白色、棕色和棕白色。

第四步：修整
将每组线的长度修整一致，以便于插头的安装。

第五步：插头安装
将RJ45插头插入压线钳中，按照插头上的标识将每组线插入插头
的对应位置。

使用压线钳将插头固定在线上。

第六步：保护套安装
将保护套套在插头上，保护插头和线的连接处。

第七步：测试
使用测试仪器对双绞线进行测试，确保连接正常。

以上就是双绞线的制作流程。

制作双绞线需要注意的是，每组线的颜色和位置都有固定的规定，必须按照规定进行连接。

同时，插头的安装和压线需要使用专业的工具，以确保连接的牢固和稳定。

双绞线水晶头的制作l双绞线的两种常用的连接方法：直通线和交叉线。

l直通线：双绞线两端与水晶头的连接使用相同标准，均为568A或均为568B。

l交叉线：双绞线两端与水晶头的连接使用不同标准，一端使用568A标准，另一端使用568B 标准。

此主题相关图片如下：此主题相关图片如下：驳线钳和测线仪步骤一:利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。

然后再利用双绞线剥线器将双绞线的外皮除去2－3厘米。

有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。

剥线完成后的双绞线电缆如下图所示。

接下来就要进行拨线的操作。

将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如图所示。

上：橙左：绿下：棕右：蓝此主题相关图片如下：步骤三:将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如图所示。

左一：橙左二：绿左三：蓝左四：棕此主题相关图片如下：步骤四:小心的剥开每一对线，因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。

需要特别注意的是，绿色条线应该跨越蓝色对线。

这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

此主题相关图片如下：将裸露出的双绞线用剪刀或斜口钳剪下只剩约 14mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准，您可以参考有关用RJ-45接头和双绞线制作标准的介绍。

最后再将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推，此主题相关图片如下：步骤六:确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线钳压接RJ－45接头，如右图市面上还有一种RJ－45接头的保护套，可以防止接头在拉扯时造成接触不良。

rj45 水晶头制作步骤教程RJ45 水晶头接网线的线序有两个标准从引针1 至引针8 对应线序为：T568A：①白-绿、②绿、③白-橙、④蓝、⑤白-蓝、⑥橙、⑦白-棕、⑧棕T568B：①白-橙、②橙、③白-绿、④蓝、⑤白-蓝、⑥绿、⑦白-棕、⑧棕一般习惯用T568B，既白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

一、水晶头的制作步骤1：剪断利用压线钳的剪线刀口剪取适当长度（至少0.6 米，最多不超过100 米）的网线。

步骤2：剥皮利用双绞线剥线器（实际用什幺剪都可以）让刀口划开双绞线的保护胶皮，将双绞线的外皮除去2－3 厘米。

有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45 接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。

步骤3：接下来就要进行拨线的操作。

将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，步骤4：将绿色线对与蓝色线对放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置。

线序为以下顺序：左一：橙左二：绿左三：蓝左四：棕步骤5：小心的剥开每一对线，白色混线朝前。

需要特别注意的是，绿色条线应该与蓝色条线对换位置。

这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

线序排列为左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕，常见的错误接法是将绿色线放到第4 只脚的位置。

应该将绿色线放在第6 只脚的位置才是正确的，因为在100BaseT 网络中，第3 只脚与第6 只脚是同一对的，所以需要使用同一对线。

步骤6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm 的长度，之所以留下这个长度是为了符合EIA／TIA 的标准，您可以参考有关用RJ-45 接头和双绞线制作标准的介绍。

最后再将双绞线的每一根线依序放入RJ－45 接头的引脚内（水晶头平的一面向上），第一只引脚内应该放白橙色的线，其余类推。

全图教你做RJ45接头网线如何制作网线如何制作交叉线如何制作双绞线针脚定义：RJ-45连接器包括一个插头和一个插孔（或插座）。

插孔安装在机器上，而插头和连接导线（现在最常用的就是采用无屏蔽双绞线的5类线）相连。

EIA/TIA制定的布线标准规定了8根针脚的编号。

如果看插头，将插头的末端面对眼睛，而且针脚的接触点插头的在下方，那么最左边是①，最右边是⑧针脚1发送&O1483;针脚2发送&O1485;针脚3接收&O1483;针脚4不使用针脚5不使用针脚6接收&O1485;针脚7不使用针脚8不使用EIA/TIA-568标准规定了两种RJ45接头网线的连接标准（并没有实质上的差别），即EIA/TIA-568A和EIA/TIA-568B。

这两种标准的连接方法如下图所示。

图中上方的折线表示这两根针脚连接的是一对双绞线。

T568A规定的连接方法是：1——白–绿（就是白色的外层上有些绿色，表示和绿色的是一对线）2——绿色3——白–橙（就是白色的外层上有些橙色，表示和橙色的是一对线）4——蓝色5——白–蓝（就是白色的外层上有些蓝色，表示和蓝色的是一对线）6——橙色7——白–棕（就是白色的外层上有些棕色，表示和棕色的是一对线）8——棕色T568B规定的连接方法是：1——白–橙2——橙色3——白–绿4——蓝色5——白–蓝6——绿色7——白–棕（就是白色的外层上有些棕色，表示和棕色的是一对线）8——棕色在通常的工程实践中，T568B使用得较多。

不管使用哪一种标准，一根5类线的两端必须都使用同一种标准。

这里特别要强调一下，线序是不能随意改动的。

例如，从上面的连接标准来看，1和2是一对线，而3和6又是一对线。

但如果我们将以上规定的线序弄乱，例如，将1和3用作发送的一对线，而将2和4用作接收的一对线，那么这些连接导线的抗干扰能力就要下降，误码率就可能增大，这样就不能保证以太网的正常工作。

1 准备2 转被剥线3 抽出外套层4 露出4对电缆5 按序号排好6 排列整齐7 剪断8 剪断后9 放入插头10 准备压实11A 压紧11B 压紧大功告成网线测试仪网线测试仪的应用：先来简单地介绍一下测试仪上的几个接口，这个测试仪可以提供对同轴电缆的BNC接口网线以及RJ -45接口的网线进行测试。
