图解RJ45水晶头网线的做法十分经典

网线水晶头接法序(图文详解)————————————————————————————————作者：————————————————————————————————日期：2网线水晶头接法和线序（图文详解）网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

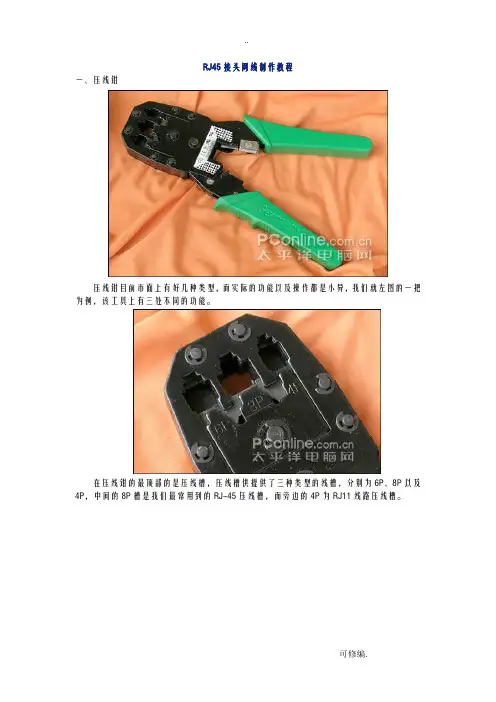

RJ45接头网线制作教程一、压线钳压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异，我们就左图的一把为例，该工具上有三处不同的功能。

在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P，中间的8P槽是我们最常用到的RJ-45压线槽，而旁边的4P为RJ11电话线路压线槽。

在压线钳8P压线槽的背面，我们可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。

最前端是剥线口,刀片主要是起到切断线材二、网线制作我们局域网内组网所采用的网线，使用最为广泛的为双绞线（Twisted-Pair Cable；TP），双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。

作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。

这一点其实我们很容易理解，一般来说越是基础的东西越是取着决定性的作用。

双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高又有什么用呢？因为双绞线已成为整个网络传输速度的一个瓶颈。

它一般有屏蔽（Shielded Twicted-Pair STP）与非屏蔽（Unshielded Twisted-Pair UTP）双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。

双绞线按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。

三类、四类线目前在市场上几乎没有了，如果有，也不是以三类或四类线出现，而是假以五类，甚至超五类线出售，这是目前假五类线最多的一种。

网线水晶头接法图文教程详解1.直通线的制作直通线主要用于把 PC 和 HUB（普通路由器、无线 AP 等）相连，以及 HUB 与以太网接口相连。

比如，对于几台电脑一起共用一个小区宽带的，所有需要用到的网线（PC 与 HUB 或者路由器相连，HUB 或者路由器与小区宽带接口相连），都属于这种情况。

1.用双绞线网线钳把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中。

注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网络里面芯线的包皮，因为剥线的两刀之间留有一定距离，这距离通常就是里面 4 对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。

2.剥除外包皮即可见到双绞线的 4 对 8 条芯线，并且可以看到每对的颜色都不同。

每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。

先把 4 对芯线一字并排排列，然后再把每对芯线分开，并按从左到右：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列（这种排列称为 568B 排序）。

然后用网线钳垂直于芯线排列方向剪齐。

3.左手水平握住水晶头，然后把剪齐、并列排列的 8 条芯线对准水晶头开口并排插入水晶头中，注意一定要使各条芯线都插到水晶头的底部，不能弯曲。

4. 确认所有芯线都插到水晶头底部后，即可将插入网线的水晶头直接放入网线钳压线缺口中。

水晶头放好后即可压下网线钳手柄，一定要使劲，使水晶头的插针都能插入到网线芯线之中，与之接触良好。

至此，这个 RJ-45 头就压接好了。

按照相同的方法、同样的排线顺序制作双绞线的另一端水晶头，要注意的是芯线排列顺序一定要与另一端的顺序完全一样，这样整条网线的制作就算完成了。

2.交叉线的制作交叉线主要适用于 ADSL MODEM 和集线器 HUB 的连接，以及两台计算机直接通过网卡相互连接。

有些朋友想将家里的两台 PC 连接起来组成一个小局域网，还有 ADSL MODEM 和 HUB 的连接，都属于这一情况。

图解：RJ45水晶头网线的做法十分经典驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头2->橙3->绿白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头4->蓝rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。

网线水晶头接法-详细的网线制作网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为 12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

根据网线两端水晶头做法是否相同，有两种网线接法。

直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.用于:PC网卡到PC网卡,HUB普通口到HUB普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为 100m。

家用网线水晶头制作，没有你想的那么难
家用网线水晶头制作，没有你想的那么难
家里的网线水晶头用的时间长了，容易损坏，有时被老鼠咬坏，或者被锋利的物体挂坏等等原因。

关于网线水晶头的制作，但对于没有接触过的朋友看到一根网络里面这么多线就晕了，线序是什么啊，觉得制作起来比较麻烦，今天就来与大家一起说说网线水晶头接法图解，需要的朋友可以参考下:
网线水晶头接法所需工具:
8P槽的压线钳一把。

RJ-45插头，5类水晶头若干。

5类网线若干米，根据自己所需的长度裁剪。

网线水晶头接法图解步骤:
一、用压线钳将网线的胶皮剪掉长约4cm，如下图。

胶皮剪掉长约4cm
二、按照下图标准线序把网线排列好，我们现在制作只要记住一种，就是568B线序，具体线序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

网线的两端线序一样，如下图。

三、把8股线末端用网线钳剪齐。

用网线钳剪齐
四、将水晶头有塑料弹簧片的一端向下，有金属针脚的一端向上，把整齐的8股线插入水晶头，并使其紧紧的顶在顶端。

有塑料弹簧片的一端向下，有金属针脚的一端向上。

五、把水晶头插入8P的槽内，用力的握紧压线钳即可！
把水晶头插入8P的槽内，用力的握紧压线钳即可！。

RJ45网络接头和RJ11电话线接头制作方法一、RJ45直连/交叉连接方法RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2），通常使用的都是T568B标准。

T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕（常用）T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕图2：RJ45网线插头的T568B线序T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕（常用）图1：RJ45网线插头的T568A线序T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A用于不同设备相连（如网卡到交换机/路由器）交叉线：交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有： 1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据； 2. 集线器←—→集线器； 3. 交换机←—→交换机两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，RJ45型网线插头与网线的接法是：一端按 T568A 线序接，一端按T568B线序接，然后网线经RJ45插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接但是这时两台电脑间不一定马上就能进行数据传送，还必须进行相关的设置：1. 指定每台电脑的IP地址：可以选择 192.168.0.1 ———192.168.0.254 之间任何值作为这两台电脑的IP地址，注意IP地址不要重复使用2. 设置每台电脑的子网掩码为： 255.255.255.03. 设置每台电脑的网关一样：例如，如果第一台电脑的IP地址是 192.168.0.1，第二台电脑的IP地址是 192.168.0.2，则第一台电脑和第二台电脑的网关都应该是 192.168.0.1 或都是 192.168.0.2，或者网关取192.168.0.1 ——— 192.168.0.254 之间任何值，例如两台机子的网关都取192.168.0.1004. 设置要访问电脑的硬盘为共享：设置共享的方法与局域网中的操作相同完成了上面 1. —— 4. 项的设置后，在电脑的“网上邻居”中就可以看到互相连接的电脑了，接下来就可以像局域网那样用“复制－粘贴”互相传送数据了二、RJ45的8条线作用说明橙白橙绿白蓝蓝白绿棕白棕 123 456781、2用于发送数据(TX)，3、6用于接收数据（RX），4、5，7、8是双向线。

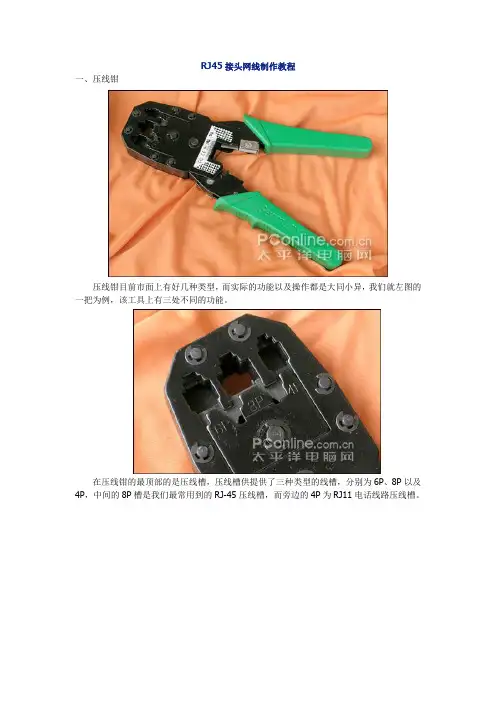

RJ45接头网线制作教程一、压线钳压线钳目前市面上有好几种类型，而实际的功能以及操作都是小异，我们就左图的一把为例，该工具上有三处不同的功能。

在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P，中间的8P槽是我们最常用到的RJ-45压线槽，而旁边的4P为RJ11线路压线槽。

在压线钳8P压线槽的反面，我们可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。

最前端是剥线口,刀片主要是起到切断线材二、网线制作我们局域网组网所采用的网线，使用最为广泛的为双绞线〔Twisted-Pair Cable；TP〕，双绞线是由不同颜色的4对8芯线组成，每两条按一定规那么绞织在一起，成为一个芯线对。

作为以太局域网最根本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。

这一点其实我们很容易理解，一般来说越是根底的东西越是取着决定性的作用。

双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高又有什么用呢？因为双绞线已成为整个网络传输速度的一个瓶颈。

它一般有屏蔽〔Shielded Twicted-Pair STP〕与非屏蔽〔Unshielded Twisted-Pair UTP〕双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。

双绞线按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。

三类、四类线目前在市场上几乎没有了，如果有，也不是以三类或四类线出现，而是假以五类，甚至超五类线出售，这是目前假五类线最多的一种。

目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。

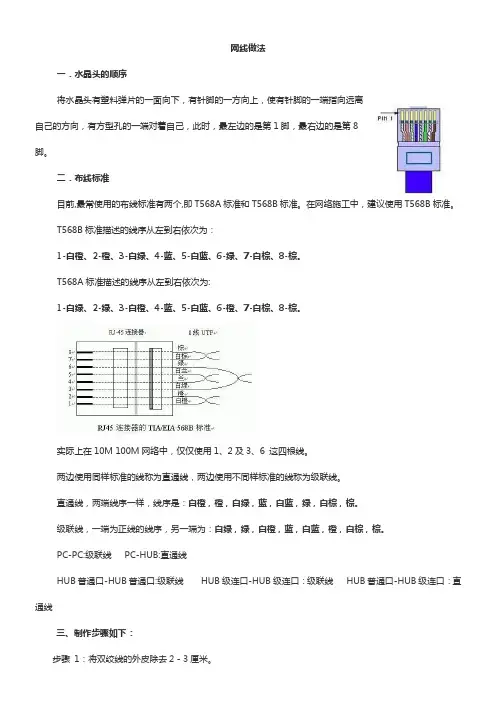

网线做法一．水晶头的顺序将水晶头有塑料弹片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚。

二．布线标准目前,最常使用的布线标准有两个,即T568A标准和T568B标准。

在网络施工中，建议使用T568B标准。

T568B标准描述的线序从左到右依次为：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。

T568A标准描述的线序从左到右依次为:1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。

实际上在10M 100M网络中，仅仅使用1、2及3、6 这四根线。

两边使用同样标准的线称为直通线，两边使用不同样标准的线称为级联线。

直通线，两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

级联线，一端为正线的线序，另一端为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。

PC-PC:级联线 PC-HUB:直通线HUB普通口-HUB普通口:级联线 HUB级连口-HUB级连口：级联线 HUB普通口-HUB级连口：直通线三、制作步骤如下：步骤 1：将双绞线的外皮除去2－3厘米。

交达在线 步骤2：剥线完成后的双绞线电缆如右图所示。

交达在线 步骤3：接下来就要进行拨线的操作。

将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如图所示。

上：橙左：绿下：棕右：蓝交达在线 交达在线 步骤4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如图所示。

交达在线 左一：橙左二：绿左三：蓝左四：棕交达在线 步骤5：小心的剥开每一对线，因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。

交达在线 需要特别注意的是，绿色条线应该跨越蓝色对线。

这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

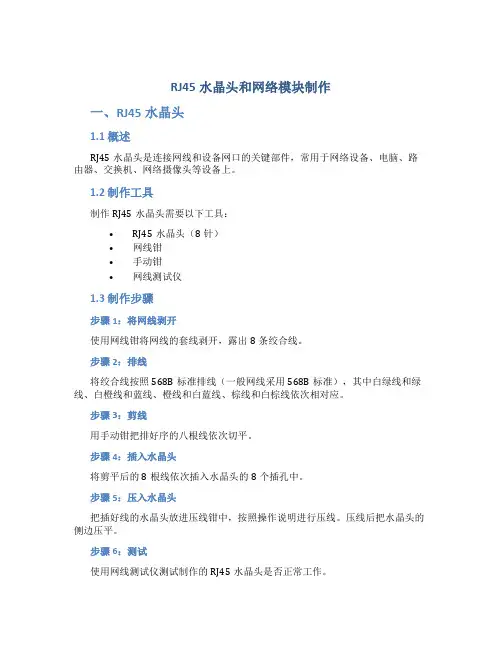

RJ45水晶头和网络模块制作一、RJ45水晶头1.1 概述RJ45水晶头是连接网线和设备网口的关键部件，常用于网络设备、电脑、路由器、交换机、网络摄像头等设备上。

1.2 制作工具制作RJ45水晶头需要以下工具：•RJ45水晶头（8针）•网线钳•手动钳•网线测试仪1.3 制作步骤步骤1：将网线剥开使用网线钳将网线的套线剥开，露出8条绞合线。

步骤2：排线将绞合线按照568B标准排线（一般网线采用568B标准），其中白绿线和绿线、白橙线和蓝线、橙线和白蓝线、棕线和白棕线依次相对应。

步骤3：剪线用手动钳把排好序的八根线依次切平。

步骤4：插入水晶头将剪平后的8根线依次插入水晶头的8个插孔中。

步骤5：压入水晶头把插好线的水晶头放进压线钳中，按照操作说明进行压线。

压线后把水晶头的侧边压平。

步骤6：测试使用网线测试仪测试制作的RJ45水晶头是否正常工作。

二、网络模块2.1 概述网络模块是一个集成了计算机网络模块的硬件设备，它通过自身的程序、驱动或直接运行网络协议，实现计算机网络的功能，可以使计算机与外部设备进行交流、数据传输和共享等操作。

2.2 制作工具制作网络模块需要以下工具：•ESP8266模块•USB转TTL模块•杜邦线•面包板2.3 制作步骤步骤1：连接USB转TTL和ESP8266使用杜邦线将ESP8266模块与USB转TTL模块相连接。

将ESP8266模块的GND（地）与USB转TTL模块的GND相连，VCC（供电电压）由USB转TTL模块供电，CH_PD（使能端）接VCC，TXD（发送端）连接USB转TTL模块的RXD （接收端），RXD（接收端）连接USB转TTL模块的TXD（发送端）。

步骤2：上电将USB转TTL模块通过USB线连接电脑上，接通ESP8266模块的电源。

步骤3：烧录固件将ESP8266模块烧录程序，具体方法可以参考官方文档。

步骤4：制作网络模块将烧录好程序的ESP8266模块插入面包板中，连接好需要使用到的其他电路，制作成一个完整的网络模块。

自由风翔从来不为谁停留，寻找另一次感动，我是风主页博客相册|个人档案查看文章RJ45水晶头的正确接线方法2007年01月25日上午 08:34在我们所接触到的局域网系统中，有许多的网络线缆是用户自行制作与连接，但在此过程中，我们发现很多网络线接法并不规范，同时给日后的网络维护与检查带来麻烦。

下图是正确的网络线RJ45水晶头接线图，RJ45的水晶头接法分T568A与T568B，两种接线方法基本相同，不同是，T568B的首线对是橙色，T568A 的首线对是绿色。

如果直接用网线将两台PC用对等网连接，应采用的接法为一端为T568A，另一端为T568B。

如果通过网络集线器或网络交换机组网，网线两头接法应同为T568A或T568B，常见的是T568B的接法。

一、接线标准我们在使用UTP（非屏蔽双绞线）制作网线主要遵循ANSI/TIA/EIA-568A(简称T568A）和ANSI/TIA/EIA-568B(简称T568B)标准。

T568B标准一般使用较多，在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准，在使用五类双绞线时，其传输速率可达到100Mbps。

在使用上，T568A/T568B只能在接线颜色上进行区别。

T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

二、RJ-45各脚功能(10BaseT/100BaseTX)：1、传输数据正极Tx+2、传输数据负极Tx-3、接收数据正极Rx+4、未使用5、未使用6、接受数据负极Rx-7、未使用8、未使用三、制作过程：1、先抽出一小段线，然后把外皮剥除一段。

2、将双绞线反向解开。

3、根据标准排线，注意这非常重要。

一般我们使用T568B标准的直连接法。

具体排线方法是：先按“橙绿蓝棕，白在前”顺序理好线，再4-6交叉，交叉后顺序即是“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”。

rj45 水晶头接法，接线标准和步骤
我们所接触到的局域网系统中，有许多的网络线缆是用户自行制作与连接，但在此过程中，我们发现很多网络线接法并不规范，同时给日后的网络维护与检查带来麻烦。

下图是正确的网络线RJ45 水晶头接线图，RJ45 的水晶头接法分
T568A 与T568B，两种接线方法基本相同，不同是，T568B 的首线对是橙色，T568A 的首线对是绿色。

如果直接用网线将两台PC 用对等网连接，应采用的接法为一端为
T568A，另一端为T568B。

如果通过网络集线器或网络交换机组网，网线两头接法应同为T568A 或T568B，常见的是T568B 的接法。

接线标准
我们在使用UTP（非屏蔽双绞线）制作网线主要遵循ANSI/TIA/EIA- 568A（简称T568A）和ANSI/TIA/EIA-568B（简称T568B）标准。

T568B 标准一般使用较多，在使用三类双绞线、五类双绞线、增强的。

RJ45水晶头的制作和网线连接2009-01-23 10:14RJ45 型网线插头又称水晶头，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。

在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作T568A 线序（图1）和T568B 线序（图2）。

RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

图1：RJ45 型网线插头的T568A 线序接法示意图T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按T568A 线序接（图1），另一端按T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。

T568A 线序的接法如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————绿白2————绿3————橙白4————蓝5————蓝白6————橙7————棕白8————棕图2：RJ45 型网线插头的T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的WAN 口3. 电脑←—→ADSL 路由器的LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按T568B 接，另一端按T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————橙白2————橙3————绿白4————蓝5————蓝白6————绿7————棕白8————棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按t568a 线序接，一端按t568b 线序接，然后网线经rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。

RJ-45水晶头端接原理和方法
RJ-45头的端接原理为：
利用压线钳的机械压力使RJ-45头中的刀片首先压破线芯绝缘护套，然后再压入铜线芯中，实现刀片与线芯的电气连接。

每个RJ-45头中有8个刀片，每个刀片与1个线芯连接。

注意观察压接后8个刀片比压接前低。

材料、工具
水晶头网线
压线钳测线仪
RJ-45水晶头端接方法和步骤为：
1剥开网线外绝缘护套
2分开4对双绞线。

3 8根线排好线序。

568B线序（白橙，橙，白绿，蓝，白蓝，绿，白棕，棕)
4剪齐线端。

先将已经剥去绝缘护套的4对单绞线分别拆开相同长度，将每根线轻轻捋直，同时按照线序水平排好。

将8根线端头一次剪掉，留14毫米长度，从线头开始，至少10mm导线之间不应有交叉。

5插入RJ-45水晶头，将双绞线插入RJ-45水晶头内。

注意一定要插到底。

6压接。

7测试。

网络RJ45水晶头接头接法局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

网线常用的有：双绞线、同轴电缆、光纤等。

双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP-Unshielded Twisted pair）作为布线的传输介质来组网。

UPT网线由一定长度的双绞线和RJ45水晶头组成。

双绞线由８很不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

在EIA／TIA-568准中，将双绞线按电气特性区分为：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上的。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ45水晶接头前端有8个凹僧，简称“SE”（Position，位置）。

凹槽内的金属触点共有8个，简称“8C”（Contact，触点），因此业界对此有“8P8C”的别称。

特别需要注意的是RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1--8，序号对于网络连线菲常重要，不能搞错。

双绞线的最大传输距离为100ｍ。

如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器。

如安装4个中继器连接5个网段，则最大传输距离可达500ｍ。

EIA/TIA的布线标准中规定了两种双绞线的线序568A 与568B。

标准868B：绿白——１，绿——２，橙白——３，蓝——４，蓝白——５，橙——６，棕白——７，棕——８标准５６８Ｂ：橙白——１，橙——２，绿白——３，蓝——４，蓝白——５，绿——６，棕白——７，棕——８为了保持最佳的兼容性，普遍采用EIA/TIA568B来制作网线。

全图教你做RJ45接头网线针脚定义：RJ-45连接器包括一个插头和一个插孔（或插座）。

插孔安装在机器上，而插头和连接导线（现在最常用的就是采用无屏蔽双绞线的5类线）相连。

EIA/TIA制定的布线标准规定了8根针脚的编号。

如果看插头，将插头的末端面对眼睛，而且针脚的接触点插头的在下方，那么最左边是①，最右边是⑧针脚1 发送?针脚2 发送?针脚3 接收?针脚4 不使用针脚5 不使用针脚6 接收?针脚7 不使用针脚8 不使用EIA/TIA-568标准规定了两种RJ45接头网线的连接标准（并没有实质上的差别），即EIA/TIA-568A和EIA/TIA-568B。

这两种标准的连接方法如下图所示。

图中上方的折线表示这两根针脚连接的是一对双绞线。

T568A规定的连接方法是：1——白–绿（就是白色的外层上有些绿色，表示和绿色的是一对线）2——绿色3——白–橙（就是白色的外层上有些橙色，表示和橙色的是一对线）4——蓝色5——白–蓝（就是白色的外层上有些蓝色，表示和蓝色的是一对线）6——橙色7——白–棕（就是白色的外层上有些棕色，表示和棕色的是一对线）8——棕色T568B规定的连接方法是：1——白–橙2——橙色3——白–绿4——蓝色5——白–蓝6——绿色7——白–棕（就是白色的外层上有些棕色，表示和棕色的是一对线）8——棕色在通常的工程实践中，T568B使用得较多。

不管使用哪一种标准，一根5类线的两端必须都使用同一种标准。

这里特别要强调一下，线序是不能随意改动的。

例如，从上面的连接标准来看，1和2是一对线，而3和6又是一对线。

但如果我们将以上规定的线序弄乱，例如，将1和3用作发送的一对线，而将2和4用作接收的一对线，那么这些连接导线的抗干扰能力就要下降，误码率就可能增大，这样就不能保证以太网的正常工作。

1 准备2 转被剥线3 抽出外套层4 露出4对电缆5 按序号排好6 排列整齐7 剪断8 剪断后9 放入插头10 准备压实11A 压紧11B 压紧大功告成两机对连网线的制作：电缆线的一端电缆线的另一端针脚1————————针脚3针脚2————————针脚6针脚3————————针脚1针脚6————————针脚2。
