七类水晶头图解制作方法

性
03
水晶头有多种 类型，如RJ45、 RJ11等，其中 RJ45是常见的 网络接口类型
04
水晶头的制作 需要一定的技 巧和工具，如 压线钳、测线 仪等，以确保 网络连接的稳 定性和可靠性
水晶头的类型和规格
01
RJ-45水晶头：最常见的网络接 口水晶头，用于连接以太网设备
RJ-11水晶头：用于连接电话线， 0 2 如电话、传真机等设备
电话通信：用 于连接电话、 传真机等通信 设备
数据传输：用 于连接USB、 RS232等数据 传输设备
音频连接：用 于连接音响、 耳机等音频设 备
控制连接：用 于连接传感器、 控制器等控制 设备
水晶头的维护和保养
定期清洁：使用酒精棉签擦拭水晶 头表面，保持清洁
避免拉扯：使用时避免用力拉扯水 晶头，以免损坏
测量线缆长度：根据需要 确定线缆长度，并预留一
定长度用于制作水晶头
剥线：使用剥线钳将线缆 外皮剥去，露出内部线芯
排列线芯：按照T568A或 T568B标准将线芯排列整
齐
剪线：使用剪刀将线芯剪 至适当长度，以便插入水
晶头
插入水晶头：将排列好的 线芯插入RJ45水晶头，确 保线芯与水晶头接触良好
压线：使用剥线钳将水晶 头压紧，确保线芯与水晶
RJ-12水晶头：用于连接电话线，
RJ-48水晶头：用于连接ISDN设备，
0 3 如电话、传真机等设备
0 4 如数字电话、传真机等设备
05
RJ-22水晶头：用于连接电话线， 如电话、传真机等设备
06
RJ-45S水晶头：用于连接高速 网络设备，如千兆以太网设备
水晶头的制作材料和工具
01
水晶头：用于连接网络 设备的接头

网线水晶头制作过程详解(视频+图文教程)2011-05-16 13:24电脑这概念其实真的很广,要精通电脑的所有技巧技能,并不是一两年的经验可以做到的,因为电脑这个概念其实有这非常广泛的链接,笔者今日就深受其教诲,比如一个简单的电脑技能,网线水晶头的制作,虽然这个熟悉的朋友非常简单,但对于接触不多的朋友制作起来就比较吃力,笔者曾经制作总担心线头差错,喜欢对照资料来制作,效率就可想而知了.今天笔者就来与大家一起说说如何制作网线,网线水晶头制作的详细方法,附加视频.首先来说说制作网线水晶头的工具驳线钳(用于接驳水晶头)其实工具很简单,就一个,制作也非常简单主要是要注意水晶头型号,现在最常用的标准是:TIA/EAI 568B,还有一种是TIA/EAI 568A 他们的接线稍微有些不同,制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为如下:TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕网线水晶头步线示意图在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

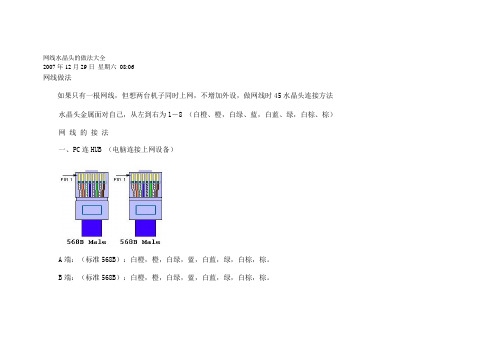

网线水晶头的做法大全2007年12月29日星期六08:06网线做法如果只有一根网线，但想两台机子同时上网，不增加外设，做网线时45水晶头连接方法水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

三、HUB连HUB （上网设备连接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么区别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。

用于不同设备相连（如网卡到交换机）。

交叉线：一端做成T568B一端做成T568A。

用于同种设备相连（如网卡到网卡）。

10M的网卡中只有四根弹片，8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做；100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严格按照规范做线能减少网络故障。

100M使用四对线要求12,36,45,78必须双绞交叉线的制作（用于HUB没有线连口、两台电脑直连）10M1 2 3 4 5 6 7 83 6 145 2 7 8100M1 2 3 4 5 6 7 83 6 1 2 7 84 5饿魔心得：10M使用两对线1、2、3、6。

教你如何制作网线水晶头电脑网线水晶头接法图解教程
网线想必大家非常熟悉，信息的飞速发展使得网线成为生活，学习，工作必不可少的一部分，网线水晶头的做法很简单，只要有专业的工具---一把网钳即可，不会制作网线水晶头的朋友不妨来看看，下面装机之家教你如何制作网线水晶头。

电脑网线水晶头接法图解教程：
所需：水晶头、网钳、网线
2.剥线，用网钳自带的刀口，注意用力要轻，否则很容易伤到线芯，剥线长度建议3厘米左右，长一点做线方便一些。

3.漏出线芯后，理线序（白橙-橙-白绿-蓝-白蓝-绿-白棕-棕）。

切记线序别错了，线序别错了，线序别错了，错了线序网线不会通的。

4，将线芯捋直，整齐排列后，用网钳刀口整齐的将多余线芯剪断（留1厘米左右）；
5.插入水晶头，水晶头带金属触针的一面朝上，注意要捏紧线芯，否则在插入的时候容易错位。

要将线皮塞入水晶头一小节（网钳压紧后更结实牢靠，不容易断），如果线芯部分过长会导致线皮插入不进去，这时可以再将线芯剪短一些。

6.网钳压水晶头，这一步要适当用一些力。

7.另一头也是相同的做法。

做完后最好用测线器测一测，如果没有测线器，那就直接插到电脑上试试吧。

这样做出来的网线相对来说更牢靠一些，不容易断，就算用手使劲拽也不会轻易坏掉。

总的来说，做网线头其实并不难，有合适的工具，记住网线顺序（白橙-橙-白绿-蓝-白蓝-绿-白棕-棕），很简单就能做出来，熟练了之后就不用再求人了。

图解：RJ45水晶头网线的做法十分经典驳线钳(用于接驳水晶头)（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头2->橙3->绿白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头4->蓝rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。

网线水晶头排序、接法及窍门大全（图例）工具: 驳线钳（用于接驳水晶头）（必备）水晶头接法:关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B.在打线时应使用如下的顺序:（TIA/EIA568B)1-〉橙白2—〉橙3->绿白4-〉蓝5—>蓝白6-〉绿7->棕白8—>棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰(NEXT->Near—end-crosstalk）所以应按照国际标准打线！！网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换,实现资源共享。

其中,通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP—UnshieldedTwistedPair）作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A标准中，将双绞线按电气特性区分有:三类、四类、五类线.网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802。

310Base—T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps,符合IEEE802。

3100Base-T的标准。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性.RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1—8,这序号做网络联线时非常重要，不能搞错.双绞线的最大传输距离为100米。

网线水晶头接法和线序（图文详解）网线制作是搞网络的人的必修课，也是最为基础的实战项目。

网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

还是建议设计者严格按照这个顺序，这样可以保证网络的最佳运行状态。

所以，如果我们去维修网络的话，一定要好好的看一下原来的旧水晶头按照什么方式来制作的，我们按照它的顺序做就是了，因为我们只是制作一个水晶头，所以要“入乡随俗”，否则，就必须两头开刀，都重新按照标准制作一遍。

1EIA/TIA 的布线标准中规定了两种双绞线的线序 568A 与 568B T568A 的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕 T568B 的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 A 和 B 的不同之处其实就是 1 和 3、2 和 6 号线的位置互换一下。

100BASE-T4 RJ-45 对双绞线的规定如下： 1、2 用于发送，3、6 用于接收，4、5，7、8 是双向线。

1、2 线必须是双绞，3、6 双绞，4、5 双绞，7、8 双绞。

水晶头和墙壁网线插座接法首先来说说制作网线水晶头的工具驳线钳(用于接驳水晶头)现在最常用的标准是:TIA/EAI 568B,还有一种是 TIA/EAI 568A 他们的接线稍微有些不同, 制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上， 有开口的一方朝向自己身体， 从左至右排序为 12345678 如下:TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕 TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕2网线水晶头步线示意图 在整个网络布线中应用一种布线方式，但两端都有 RJ-45 plug 的网络联线无论是采用端 接方式 A，还是端接方式 B， 在网络中都是通用的。

双绞线的顺序与 RJ45 头的引脚序号-对应。

10M 以太网的网线接法使用 1，2，3，6 编号的芯线传递数据，100M 以太网的网线使用 4，5，7，8 编号的芯线传递数据。

为何现在都采用 4 对(8 芯线)的双绞线呢？这主要是为适 应更多的使用范围， 在不变换基础设施的前提下， 就可满足各式各样的用户设备的网线接线 要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45 对双绞线网线接法的规定如下： 1、2 用于发送，3、6 用于接收，4、5，7、8 是双向线。

最近，许多网友都在询问如何自动动手制作网线，其实很简单，本文为网线制作图解教程：双绞线(网线)按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。

三类、四类线目前在市场上几乎没有了，如果有，也不是以三类或四类线出现，而是假以五类，甚至超五类线出售，这是目前假五类线最多的一种。

目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。

屏蔽的五类双绞线外面包有一层屏蔽用的金属膜，它的抗干扰性能好些，但应用的条件比较苛刻，不是用了屏蔽的双绞线，在抗干扰方面就一定强于非屏蔽双绞线。

屏蔽双绞线的屏蔽作用只在整个电缆均有屏蔽装置，并且两端正确接地的情况下才起作用。

所以，要求整个系统全部是屏蔽器件，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统。

事实上，在实际施工时，很难全部完美接地，从而使屏蔽层本身成为最大的干扰源，导致性能甚至远不如非屏蔽双绞线UTP。

所以，除非有特殊需要，通常在综合布线系统中只采用非屏蔽双绞线。

双绞线作为一种价格低廉、性能优良的网线，在综合布线系统中被广泛应用于水平布线。

双绞线价格低廉、连接可靠、维护简单，可提供高达1000Mbps的传输带宽，不仅可用于数据传输，而且还可以用于语音和多媒体传输。

目前的超五类和六类非屏蔽双绞线可以轻松提供155Mbps的通信带宽，并拥有升级至千兆的带宽潜力，因此，成为当今水平布线的首选线缆。

当水晶头(RJ45头)金属片面对我们的时候从左至右引脚序号是1-8，标准568A：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8;标准568B：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8。

这序号做网络联线时非常重要，不能搞错。

RJ-45接口没有被压线之前金属触点凸出在外RJ-45插头之所把它称之为“水晶头”，主要是因为它的外表晶莹透亮的原因而得名的。

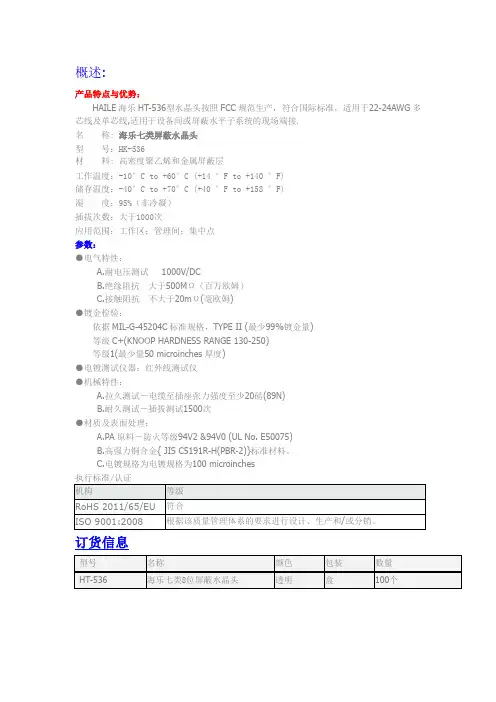

概述:
产品特点与优势：
HAILE海乐HT-536型水晶头按照FCC规范生产，符合国际标准，适用于22-24AWG多芯线及单芯线,适用于设备间或屏蔽水平子系统的现场端接.
名称:海乐七类屏蔽水晶头
型号：HK-536
材料: 高密度聚乙烯和金属屏蔽层
工作温度：-10°C to +60°C (+14 °F to +140 °F)
储存温度：-40°C to +70°C (+40 °F to +158 °F)
湿度：95%（非冷凝）
插拔次数：大于1000次
应用范围：工作区；管理间；集中点
参数：
●电气特性：
A.耐电压测试1000V/DC
B.绝缘阻抗大于500MΩ（百万欧姆）
C.接触阻抗不大于20mΩ(毫欧姆)
●镀金检验：
依据MIL-G-45204C标准规格，TYPE II (最少99%镀金量)
等级C+(KNOOP HARDNESS RANGE 130-250)
等级1(最少量50 microinches厚度)
●电镀测试仪器：红外线测试仪
●机械特性：
A.拉久测试－电缆至插座张力强度至少20磅(89N)
B.耐久测试－插拔测试1500次
●材质及表面处理：
A.PA原料－防火等级94V2 &94V0 (UL No. E50075)
B.高强力铜合金{ JIS C5191R-H(PBR-2)}标准材料。

C.电镀规格为电镀规格为100 microinches
订货信息。

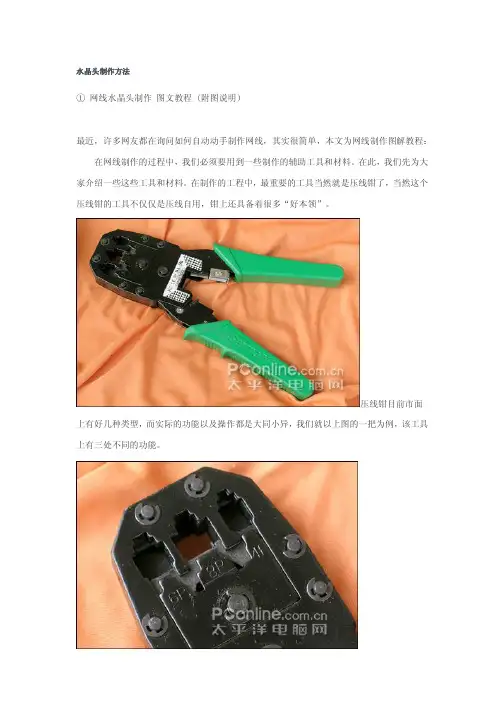

水晶头制作方法① 网线水晶头制作 图文教程 (附图说明）最近，许多网友都在询问如何自动动手制作网线，其实很简单，本文为网线制作图解教程：在网线制作的过程中，我们必须要用到一些制作的辅助工具和材料。

在此，我们先为大家介绍一些这些工具和材料。

在制作的工程中，最重要的工具当然就是压线钳了，当然这个压线钳的工具不仅仅是压线自用，钳上还具备着很多“好本领”。

压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异，我们就以上图的一把为例，该工具上有三处不同的功能。

在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P，中间的8P槽是我们最常用到的RJ-45压线槽，而旁边的4P为RJ11电话线路压线槽。

(本文为电脑知识网推荐文章)在压线钳8P压线槽的背面，我们可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。

最前端是剥线口,刀片主要是起到切断线材 我们局域网内组网所采用的网线，使用最为广泛的为双绞线（Twisted-Pair Cable；TP），双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。

作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。

这一点其实我们很容易理解，一般来说越是基础的东西越是取着决定性的作用。

双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高又有什么用呢？因为双绞线已成为整个网络传输速度的一个瓶颈。

它一般有屏蔽（Shielded Twicted-Pair STP）与非屏蔽（Unshielded Twisted-Pair UTP）双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。

水晶头压线制作图解第1步：用双绞线网线钳（当然也可以用其它剪线工具）把五类双绞线的一端剪齐（最好先剪一段符合布线长度要求的网线），然后把剪齐的一端插入到网线钳用于剥线的缺口中，注意网线不能弯，直插进去，直到顶住网线钳后面的挡位，稍微握紧压线钳慢慢旋转一圈（无需担心会损坏网线里面芯线的包皮，因为剥线的两刀片之间留有一定距离，这距离通常就是里面4对芯线的直径），让刀口划开双绞线的保护胶皮，拔下胶皮。

如下图所示。

当然也可使用专门的剥线工具来剥皮线。

【小提示】网线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。

剥线过长一则不美观，另一方面因网线不能被水晶头卡住，容易松动；剥线过短，因有包皮存在，太厚，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也不能制作成功了。

第2步：剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。

每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。

四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。

先把4对芯线一字并排排列，然后再把每对芯线分开（此时注意不跨线排列，也就是说每对芯线都相邻排列），并按统一的排列顺序（如左边统一为主颜色芯线，右边统一为相应颜色的花白芯线）排列。

注意每条芯线都要拉直，并且要相互分开并列排列，不能重叠。

然后用网线钳垂直于芯线排列方向剪齐（不要剪太长，只需剪齐即可），如下图所示。

自左至右编号的顺序我们定为“1.2.3.4.5.6.7.8”。

第3步：左手水平握住水晶头（塑料扣的一面朝下，开口朝右），然后把剪齐、并列排列的8条芯线对准水晶头开口并排插入水晶头中，注意一定要使各条芯线都插到水晶头的底部，不能弯曲（因为水晶头是透明的，所以可以从水晶头有卡位的一面可以清楚地看到每条芯线所插入的位置）。

第4步：确认所有芯线都插到水晶头底部后，即可将插入网线的水晶头直接放入网线钳压线缺口中，如下图所示。

网线制作大全(详细图解)首先来说说制作网线水晶头的工具驳线钳(用于接驳水晶头)其实工具很简单,就一个,制作也非常简单主要是要注意水晶头型号,现在最常用的标准 是:TIA/EAI 568B,还有一种是 TIA/EAI 568A 他们的接线稍微有些不同,制作水晶头首先将 水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序 为 12345678 如下:TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、 白棕，8、棕 TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、 白棕，8、棕网线水晶头步线示意图 在整个网络布线中应用一种布线方式， 但两端都有 RJ-45 plug 的网络联线无论是采用 端接方式 A，还是端接方式 B， 在网络中都是通用的。

双绞线的顺序与 RJ45 头的引脚序号 --对应。

10M 以太网的网线接法使用 1，2，3，6 编号的芯线传递数据，100M 以太网的网线使用 4，5，7，8 编号的芯线传递数据。

为何现在都采用 4 对(8 芯线)的双绞线呢？这主要是为适 应更多的使用范围， 在不变换基础设施的前提下， 就可满足各式各样的用户设备的网线接线 要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45 对双绞线网线接法的规定如下： 1、2 用于发送，3、6 用于接收，4、5，7、8 是双向线。

1、2 线必须是双绞，3、6 双绞，4、5 双绞，7、8 双绞。

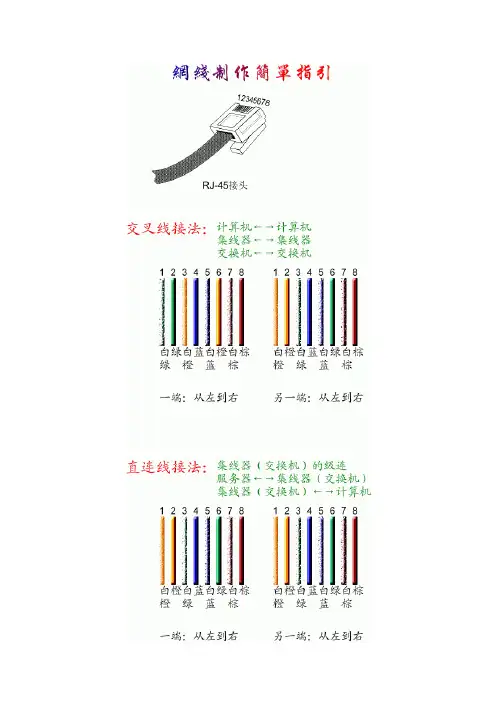

根据网线两端水晶头做法是否相同，有两种网线接法。

直通线: 网线两端水晶头做法相同，都是 TIA/EIA-568B 标准,或都是 TIA/EIA-568A 标准. 用于:PC 网卡到 HUB 普通口,HUB 普通口到 HUB 级联口.一般用途用直通线就可全部完成.1交叉线: 网线两端水晶头做法不相同，一端 TIA/EIA-568B 标准,一端 TIA/EIA-568A 标准. 用于:PC 网卡到 PC 网卡,HUB 普通口到 HUB 普通口.交叉线: 如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线. 双绞线的最大传输距离为 100m。

教你做水晶头，保证错不了
做水晶头的过程中，查到接线的顺序并不难，但是要想知道那个1号引脚，那个是8号却不容易。

现在我就叫你先认识一下引脚标号。

如上图所示，看到这个图再确定引脚序号就不难了吧。

然后就是确定接线的顺序。

这一下，接线就完全没有疑惑了吧，哈哈哈哈哈哈！
最后，再补充一点，如果是要连接电脑和非电脑（交换机、路由器、中继器等）的，最好采用T568B接法，两头都是这样的。

如果是连接电脑和电脑（路由器和路由器、交换机和交换机），则一头用T568B，另一头用T568A。

是不是很简单，再教你一手。

还有，如图示：
看到这个图很容易看出，其实接线的顺序没有必要完全按照接线标准来做，只要记好每一对线（两根）的顺序就好，那么四对线之间的顺序就又是可以随意搭配的了。

但是，对于一般的爱好者建议还是按照标准接法来做，这样更能保证不出错。

好了，就写到这里吧。

几下我的QQ也好，及时联系啊！！！！！
小小鱼QQ ：240246249。

水晶头制作方法① 网线水晶头制作图文教程 (附图说明）最近，许多网友都在询问如何自动动手制作网线，其实很简单，本文为网线制作图解教程：在网线制作的过程中，我们必须要用到一些制作的辅助工具和材料。

在此，我们先为大家介绍一些这些工具和材料。

在制作的工程中，最重要的工具当然就是压线钳了，当然这个压线钳的工具不仅仅是压线自用，钳上还具备着很多“好本领”。

压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异，我们就以上图的一把为例，该工具上有三处不同的功能。

在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P，中间的8P槽是我们最常用到的RJ-45压线槽，而旁边的4P为RJ11电话线路压线槽。

(本文为电脑知识网推荐文章)在压线钳8P压线槽的背面，我们可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。

最前端是剥线口,刀片主要是起到切断线材我们局域网内组网所采用的网线，使用最为广泛的为双绞线（Twisted-Pair Cable；TP），双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。

作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。

这一点其实我们很容易理解，一般来说越是基础的东西越是取着决定性的作用。

双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高又有什么用呢？因为双绞线已成为整个网络传输速度的一个瓶颈。

它一般有屏蔽（Shielded Twicted-Pair STP）与非屏蔽（Unshielded Twisted-Pair UTP）双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。
