ATS48施耐德软起动器家族

ATS48软启动器使用说明首先，ATS48软启动器的安装非常简单。

在安装之前，请务必确保设备的电源和电机绝缘以及连接的正确性。

一旦确保安全，确定电源线和电机线的接线方式，并连接电源线、电机线和软启动器的相应接线端子，如A相、B相和C相。

接线完成后，务必仔细检查一遍，确保接线牢固可靠。

安装完成后，将软启动器的开关置于"OFF"位置。

然后，打开电源。

在此过程中，请仔细观察ATS48软启动器的显示屏，确保显示屏上没有任何报警或故障信息。

完成参数配置后，可根据需要选择不同的启动模式。

软启动器提供了多种启动模式，如常规启动、定时启动、多级启动等。

根据实际应用需求选择恰当的启动模式，并按下"START"键启动电机。

当电机启动后，注意观察机器的运行状态和显示屏上的数据。

软启动器会自动监测电机的电流、温度和振动等参数，并在发生异常时发出警报。

如果发生异常情况，请及时停止电机，并检查故障的原因。

同时，软启动器还具备保护功能，可在电压不稳定、过载、短路或缺相等情况下自动进行保护并停机。

在电机停止运行后，应按下"STOP"键关闭软启动器。

然后，关闭电源，并进行必要的检查和维护工作。

需要注意的是，ATS48软启动器在使用过程中要遵循安全操作规程，严禁超负荷、频繁启停或恶意误操作等行为，以免损坏设备或造成伤害。

综上所述，ATS48软启动器是一种先进的电动机控制设备，具有高性能、智能化、灵活可靠、易于安装和操作、节能省电等特点。

使用时，请按照安装说明正确安装设备，并根据实际需求进行参数配置和选择适当的启动模式。

在使用过程中，及时观察机器运行状态和警报信息，并在发生异常情况时及时进行处理。

遵守安全操作规程，确保设备安全运行。

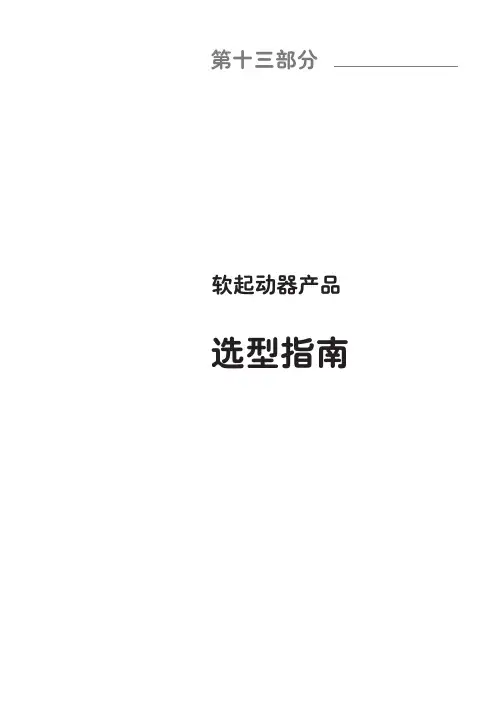

第十三部分软起动器产品选型指南A T S 48 软起动器选型表例如:A T S 48-75代表A T S 48 Q 系列产品应用于400V 75K W 标准负载电机/--标准负载应用电机 起动器 230/415V-50/60Hz电机功率 额定电流 出厂设置 额定负载下 产品型号 重量(2) (IcL) 电流 的耗散功率(3) (5)230 V 400 V kW kW A A Wkg4 7.5 17 14.8 59 ATS-48D17Q 4.9005.5 11 22 21 74 ATS-48D22Q 4.9007.5 15 32 28.5 104 ATS-48D32Q 4.9009 18.5 38 35 116 ATS-48D38Q 4.90011 22 47 42 142 ATS-48D47Q 4.90015 30 62 57 201 ATS-48D62Q 8.30018.5 37 75 69 245 ATS-48D75Q 8.30022 45 88 81 290 ATS-48D88Q 8.30030 55 110 100 322 ATS-48C11Q 8.30037 75 140 131 391 ATS-48C14Q 12.40045 90 170 162 479 ATS-48C17Q 12.40055 110 210 195 580 ATS-48C21Q 18.20075 132 250 233 695 ATS-48C25Q 18.20090 160 320 285 902 ATS-48C32Q 18.200110 220 410 388 1339 ATS-48C41Q 51.400132 250 480 437 1386 ATS-48C48Q 51.400160 315 590 560 1731 ATS-48C59Q 51.400- 355 660 605 1958 ATS-48C66Q 51.400220 400 790 6752537 ATS-48C79Q 115.000250 500 1000855 2865 ATS-48M10Q 115.0003556301200 10453497ATS-48M12Q115.000重型负载应用电机 起动器 230/415V-50/60Hz电机功率 额定电流 出厂设置 额定负载下 产品型号重量(2) (4) 电流 的耗散功率(5)230 V 400 V kW kW A A Wkg 3 5.5 12 14.8 46 ATS-48D17Q 4.9004 7.5 17 21 59 ATS-48D22Q 4.9005.5 11 22 28.5 74 ATS-48D32Q 4.9007.5 15 32 35 99 ATS-48D38Q 4.9009 18.5 38 42 116 ATS-48D47Q 4.90011 22 47 57 153 ATS-48D62Q 8.30015 30 62 69 201 ATS-48D75Q 8.30018.5 37 75 81 245 ATS-48D88Q 8.30022 45 88 100 252 ATS-48C11Q 8.30030 55 110 131 306 ATS-48C14Q 12.40037 75 140 162 391 ATS-48C17Q 12.40045 90 170 195 468 ATS-48C21Q 18.20055 110 210 233 580 ATS-48C25Q 18.20075 132 250 285 695 ATS-48C32Q 18.20090 160 320 388 1017 ATS-48C41Q 51.400110 220 410 437 1172 ATS-48C48Q 51.400132 250 480 560 1386 ATS-48C59Q 51.400160 315 590 605 1731 ATS-48C66Q 51.400- 355 660 675 2073 ATS-48C79Q 115.000220 400 790 855 2225 ATS-48M10Q 115.0002505001000 10452865ATS-48M12Q115.000(1) 其它电压等级产品型号请参见相关产品目录。

施耐德ATS48软启动器使用手册是安装和启动这一设备所必需的参考指南。

本文将探讨它所包括的主题，并帮助用户更好地理解其中的内容。

一、产品概述
该手册的第一章展现了产品的概述。

它描述了ATS48软启动器的组成和用途，包括软启动器的特点和优势。

此部分还介绍了产品的规格和性能，包括额定功率、电源电压、尺寸等重要参数。

二、安装和连线
第二章讨论如何正确安装和连接ATS48软启动器。

此章节阐述了安装步骤和各组成部分之间的关系，例如：控制电缆、电源连接、单相和三相供电等。

三、启动和操作
本手册的第三章介绍了ATS48软启动器的启动和操作。

此部分详细讲述了开机过程中的各种程序和功能，包括选择启动模式、设置马达类型等。

还传授了使用软启动器的技巧，并提供了如何判断各种错误的解决方案。

四、维护和保养
第四章提供了手册中最重要的部分，它讨论了如何维护和保养ATS48软启动器，确保它的长期正常运行。

此部分解释了如何正确地进行清洁和保养，包括用什么工具进行维修和替换部件等等。

总之，本文介绍了。

这份手册为用户提供了全面且易懂的指南，涵盖了产品说明、安装和连线、启动和操作以及维护和保养。

这份手册将帮助用户快速了解如何使用ATS48软启动器，确保在使用的过程中得到最佳的性能和效果。

ATS 48软启动器厂家：schneider控制电源CL1-CL2主电源1/L1-3/L2-5/L3启动器旁路A2-B2-C2控制端子的出厂配置：CL1/CL2 控制电源R1A/R1C 故障继电器R2A/R2C 启动器旁路继电器R3A/R3C 电机通电STOP 停机RUN 开机L13/L14 可编程逻辑输入+24V 电源逻辑输入LO+ 电源逻辑输出LO1/LO2 电机热报警可逻辑编程输入AO1 4-20mA输出可编程模拟输出COM I/O公共端PTC1/PTC2 PTC（温度）传感器输入显示代码：nlp 主电源断开rdy 启动器已通电并待机tbs 末经过启动延时HEA 电机正在加热brL 启动器制动Stb 在级联模式下等待命令InF 内部故障断开控制电源后重新上电，如果故障仍然存在，应联系施耐德OCF 过电流：。

启动器输出短路。

内部短路。

旁路接触器粘连。

超过启动器额定值处理：关闭启动器电源。

检查连接电缆和电机隔离。

检查晶闸管。

检查旁路接触器（触点粘连）。

检查菜单drc中参数bst的值（电压升高水平，当一个运行命令存在100ms时即可施加一个可调整电压（tp0），当这段时间结束后，启动器将按照一个标准的加速斜坡启动，以初始力矩设定值（tp0）开始，在超过启动器额定值的情况下，参数bst的过高值将会导致启动器出现OCF脱钩PIF 相序颠倒电源倒相不符合pro菜单中PHr （防止线路相序颠倒）参数的选择EEF 内部存储故障断开控制电源后再重新连上，如果故障仍然存在，应联系施耐德CFF 通电时无效配置在高级设定菜单drc中返回出厂设定值，重新配置CFI 无效配置，通过串口载入启动器配置与之不兼容检查前一次的配置，载入兼容配置PHF 电源缺相电机缺相（注意pro中PHL的配置缺相阈值，如果电机某一相电流降至阈值以下并保持0.5s或三相电流全部降至此阈值以下持续0.2s，则启动器将锁定，并显示PHF，可以设置为启动器额定电流的5%到10%之间。

施耐德软启动参数设置
 施耐德软启动
 ATS 48施耐德软起动器- 软停止单元是一种有 6 个晶闸管的控制器，它们用于电流范围在17至1200A［1］范围内的三相鼠笼式异步电机的力矩控制软起动和软停机。

 它提供带有机器和电机保护功能的软起动和减速功能，同时还具备与控制系统通讯的功能。

这些功能是设计用于离心机、泵、风机、压缩机以及输送机等应用场合，这些机器大多数用于建筑、食品饮料及化学工业中。

 性能描述
 ■电压：230.。

415 V / 208.。

690 V - 50/60 Hz
 ■通过ATS48的转矩控制系统（TCS专利）
 ■电机的热保护。

施耐德ATS48软起说明书用于二合一循环水、冷冻新氟老氟盐水泵、干燥风机一、访问菜单二、按键及显示屏的功能存储，保存显示的选项:（ENT）存储某一值时显示屏将会闪烁。

三、启动器显示状态当电流限制用于起动器时，显示的值“XXX”将闪烁。

即使起动器上出现故障时仍然可以对参数进行修改。

四、设定菜单五、设定菜单这些设定参数只能在电机停机后进行修改。

六、保护菜单这些设定参数只能在电机停机后进行修改。

七、高级设定菜单高级设定参数(Advanced setting parameters) 只能在电机停机时进行修改。

八、电机参数菜单九、故障代码起动器不起动，无故障显示•无显示：检查控制电源 CL1/CL2 上是否有电源•检查显示的代码是否与起动器正常状态对应•检查是否有 RUN/STOP 命令不能被复位的故障当此类故障出现时，起动器锁定，电机转为自由停车模式。

故障迹象：•起动结束继电器 R2 断开•继电器 R1 断开 ( 在起动器锁定之后) •显示屏上故障代码闪烁•存储最近的 5 次故障。

重起动条件：•故障原因消失•控制电源断开及重新连接可以被复位并能使起动器自动重新起动的故障 (1)当此类故障出现时，起动器锁定，电机转为自由停车模式。

伴随自动重起动的故障迹象：•起动结束继电器 R2 断开•仅当作为隔离继电器时继电器 R1 断开。

如果配置为故障继电器则 R1 保持闭合。

•只要故障存在，显示屏上就一直有故障代码闪烁。

•存储最近的 5 次故障。

十、出厂设置及我们设置菜单代码出厂设定用户设定菜单代码出厂设定用户设定(1) 437 OFF NO 400% 400 OFF OFF 15S 15 OFF OFF -F- -F- OFF OFF 10 10 NO OFF OFF OFF 50%^ 50 OFF OFF 40% 无OFF OFF OFF OFF NO NO (1) 400 2S 2 AUt AUt 10% 5 LIA LIR OFF OFF LIL LIL OFF OFF tA1 tA1 NO NO rn1 rn1 0 0 rll rlF19.2kbps 19.2kbpsrn1 rn18n1 8n1 OCr OCr 5S 5,0 20 20 OFF OFF 200 200。

ATS48软起动器简介ATS48软起动器是目前施耐德主流推广的软起动器系列。

性能稳定可靠，具有独有的转矩控制方式、完善的保护功能、丰富的通讯功能、可内三角连接、丰富的I/O端子等功能和特点，基于电压等级不同，ATS48软起动器分为Q系列（交流230-400V）和Y系列（交流690V）两个子系列。

一．选型方法A、根据电压等级确定选用哪个系列（Q系或Y系）；B、基本选型依据：软起动器标定的额定电流值≥电机额定电流值；C、标准应用or重载应用标准应用：例如离心泵一般选型满足软起动器标定的额定电流值≥电机额定电流值的条件即可。

此种应用，软起动器可对S1工作制电机提供4In电流23秒或3In电流46秒起动。

重载应用：例如研磨机与标准应用相比，重载应用时软起动器选型一般选大一级。

再次情况下，ATS48设计用于S4负荷，负载系数为50％。

每小时起动5次，电流4In持续23秒。

电机若保护须符合20级保护等级。

D、起动器直接连接or电机内三角形连接起动器直接连接电机，属于正常使用，选型时按照上面的方法即可，无需赘述。

以下两种接法均属于直接连接。

直接星形直接三角形电机内三角连接：起动器串联接入电机三角形绕组中（接线示意图如下）。

此时，原线电流即可正常驱动电机，因此选型时可以选择低额定电流值的起动器，一般需满足起动器额定电流≥电机额定电流即可。

下图：注意：只有Q系列软起动器可以串接在电机三角行绕组内；使用内三角行连接时，只能自由停车，不能使用级连和预热功能。

E、考虑温度、海拔等环境因素对输出电流的影响温度：可在40℃环境内正常使用。

在40℃～60℃之间，温度每升高1℃，最大允许电流降低2％。

海拔：可在1000米海拔以下正常使用。

1000米以上每升高100米，电流降低0.5%.例：ATS48D32Q，环境50℃，则降容（50℃－40℃）×2％＝20％，最大允许电流变为32A×（1－20％）＝25.6A二．硬件接线ATS48软起动器最常用的用法是：不可逆起动，带进线接触器，旁路，自由停车或可控停车。
