施耐德软起动ATS48基本特性

ATS48软启动器使用说明首先，ATS48软启动器的安装非常简单。

在安装之前，请务必确保设备的电源和电机绝缘以及连接的正确性。

一旦确保安全，确定电源线和电机线的接线方式，并连接电源线、电机线和软启动器的相应接线端子，如A相、B相和C相。

接线完成后，务必仔细检查一遍，确保接线牢固可靠。

安装完成后，将软启动器的开关置于"OFF"位置。

然后，打开电源。

在此过程中，请仔细观察ATS48软启动器的显示屏，确保显示屏上没有任何报警或故障信息。

完成参数配置后，可根据需要选择不同的启动模式。

软启动器提供了多种启动模式，如常规启动、定时启动、多级启动等。

根据实际应用需求选择恰当的启动模式，并按下"START"键启动电机。

当电机启动后，注意观察机器的运行状态和显示屏上的数据。

软启动器会自动监测电机的电流、温度和振动等参数，并在发生异常时发出警报。

如果发生异常情况，请及时停止电机，并检查故障的原因。

同时，软启动器还具备保护功能，可在电压不稳定、过载、短路或缺相等情况下自动进行保护并停机。

在电机停止运行后，应按下"STOP"键关闭软启动器。

然后，关闭电源，并进行必要的检查和维护工作。

需要注意的是，ATS48软启动器在使用过程中要遵循安全操作规程，严禁超负荷、频繁启停或恶意误操作等行为，以免损坏设备或造成伤害。

综上所述，ATS48软启动器是一种先进的电动机控制设备，具有高性能、智能化、灵活可靠、易于安装和操作、节能省电等特点。

使用时，请按照安装说明正确安装设备，并根据实际需求进行参数配置和选择适当的启动模式。

在使用过程中，及时观察机器运行状态和警报信息，并在发生异常情况时及时进行处理。

遵守安全操作规程，确保设备安全运行。

施耐德ATS48软启动器使用手册是安装和启动这一设备所必需的参考指南。

本文将探讨它所包括的主题，并帮助用户更好地理解其中的内容。

一、产品概述
该手册的第一章展现了产品的概述。

它描述了ATS48软启动器的组成和用途，包括软启动器的特点和优势。

此部分还介绍了产品的规格和性能，包括额定功率、电源电压、尺寸等重要参数。

二、安装和连线
第二章讨论如何正确安装和连接ATS48软启动器。

此章节阐述了安装步骤和各组成部分之间的关系，例如：控制电缆、电源连接、单相和三相供电等。

三、启动和操作
本手册的第三章介绍了ATS48软启动器的启动和操作。

此部分详细讲述了开机过程中的各种程序和功能，包括选择启动模式、设置马达类型等。

还传授了使用软启动器的技巧，并提供了如何判断各种错误的解决方案。

四、维护和保养
第四章提供了手册中最重要的部分，它讨论了如何维护和保养ATS48软启动器，确保它的长期正常运行。

此部分解释了如何正确地进行清洁和保养，包括用什么工具进行维修和替换部件等等。

总之，本文介绍了。

这份手册为用户提供了全面且易懂的指南，涵盖了产品说明、安装和连线、启动和操作以及维护和保养。

这份手册将帮助用户快速了解如何使用ATS48软启动器，确保在使用的过程中得到最佳的性能和效果。

施耐德ATS48软起动器快速调试手册 适用范围：施耐德ATS48系列软起动器。

接线示意图参数设置：设置菜单Set如果惯性比较大，可提高初始起动转矩应对。

建议不超过50%。

加速时间是指力矩从0到额定力矩的上升时间，并不是指实际上的切换时间。

切换旁路时间一般小于此时间。

此软起动具有软停止功能，但是并不经常应用。

停机类型选择自由停车即可。

保护菜单Pro跟据负载的特性选择电机热保护值。

可有10、15、20三档建议选择。

如果出现起动过载现象，建议逐级提高电机热保护值。

如果设为20依然过载，建议检查设备是否完好。

在某特殊工艺条件下，设备负载可能会突然产生变化。

造成缺相故障误报，建议缺相阀值设置为5%。

出厂值为10%。

高级设定菜单drC小电机模式适用于一般参数调试，但是功率不能小于软启动器额定功率的20%。

I/O菜单（IO）R1继电器一般设置为故障继电器，接入二次回路（参考二次接线图）。

R2继电器功能固定，为旁路接触器吸合信号。

AO输出配置为4-20mA信号，输出电机电流信号。

模拟信号输出比例表示，4-20mA对应0-200%电机额定电流。

好处在于可以通过DCS指示电机过流等状态。

我厂各机台基本都为此设置方式。

注意事项：参数设置中未提及的参数，参考说明书谨慎设置。

如使用旧软启动器，建议恢复出厂设置。

如果由于参数设置问题造成无法正常运行。

建议恢复出厂设置，后按照本手册重新设置。

参数组根据实际情况进行修改。

关于热保护复位PRO菜单下RTH。

当软起动器多次出现热动作后，软启内部储存电机热状态计算值（随时间递减）。

此功能模拟电机热保护，即为保护电机需要时间进行冷却。

但紧急情况下需要马上开机，可通过此参数复位此数值（不复位可造成再次热动作）。

但如果真实发生电机过热，复位此参数马上开机可能损伤电机。

更多功能应用参考相应说明书。

应用经验：编写：李鑫2015/9/10。

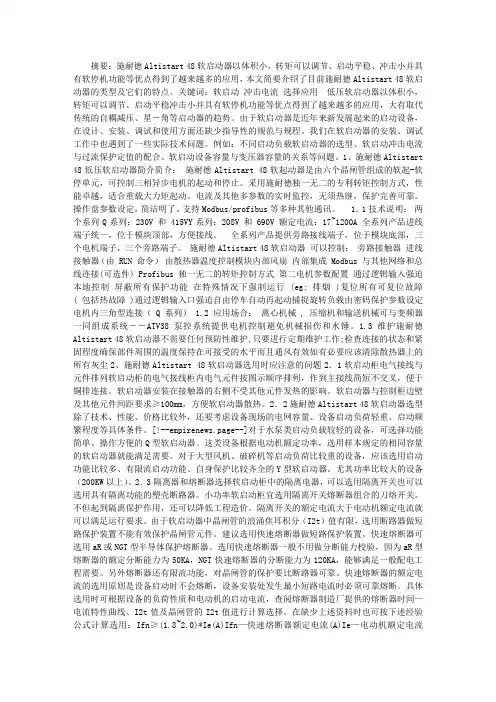

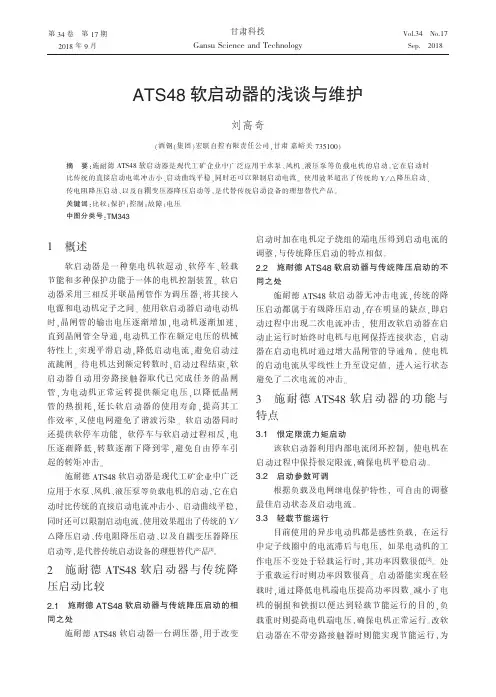

摘要：施耐德Altistart 48软启动器以体积小，转矩可以调节、启动平稳、冲击小并具有软停机功能等优点得到了越来越多的应用，本文简要介绍了目前施耐德Altistart 48软启动器的类型及它们的特点。

关键词：软启动冲击电流选择应用低压软启动器以体积小，转矩可以调节、启动平稳冲击小并具有软停机功能等优点得到了越来越多的应用，大有取代传统的自耦减压、星－角等启动器的趋势。

由于软启动器是近年来新发展起来的启动设备，在设计、安装、调试和使用方面还缺少指导性的规范与规程。

我们在软启动器的安装、调试工作中也遇到了一些实际技术问题。

例如：不同启动负载软启动器的选型、软启动冲击电流与过流保护定值的配合、软启动设备容量与变压器容量的关系等问题。

1、施耐德Altistart 48低压软启动器简介简介：施耐德Altistart 48软起动器是由六个晶闸管组成的软起-软停单元，可控制三相异步电机的起动和停止。

采用施耐德独一无二的专利转矩控制方式，性能卓越，适合重载大力矩起动。

电流及其他多参数的实时监控，无须热继，保护完善可靠。

操作盘参数设定，简洁明了。

支持Modbus/profibus等多种其他通讯。

1．1技术说明：两个系列Q系列：230V 和 415VY系列：208V 和 690V 额定电流：17~1200A 全系列产品进线端子统一，位于模块顶部，方便接线。

全系列产品提供旁路接线端子，位于模块底部，三个电机端子，三个旁路端子。

施耐德Altistart 48软启动器可以控制：旁路接触器进线接触器（由 RUN 命令）由散热器温度控制模块内部风扇内部集成 Modbus 与其他网络和总线连接(可选件) Profibus 独一无二的转矩控制方式第二电机参数配置通过逻辑输入强迫本地控制屏蔽所有保护功能在特殊情况下强制运行 (eg: 排烟 )复位所有可复位故障( 包括热故障 )通过逻辑输入口强迫自由停车自动再起动捕捉旋转负载由密码保护参数设定电机内三角型连接（ Q 系列） 1.2应用场合：离心机械 , 压缩机和输送机械可与变频器一同组成系统－－ATV38 泵控系统提供电机控制避免机械损伤和水锤。

ATS48软起动器产品的选型ATS48是控制三相鼠笼式异步电机软起动、软停止的设备。

它提供带有机器和电机保护功能的软起动和减速功能，同时还具备与控制系统通讯的功能。

这些功能是设计用于离心机、泵、风扇、压缩机以及输送机等应用场合，这些机器大多数用于建筑、食品饮料及化学工业中。

ATS48具有独一无二的TCS转矩控制方式（施耐德专利技术）：可线性起动（可适应变化负载）减速柔和从全速到停车有效的降低水锤和压力波动1、设备和电机保护功能：内置电机热保护PTC直接热保护起动时间检测电机预热功能连续运行中欠载和过电流的保护2、ATS48需要根据3个主要依据进行选型两种供电电源电压范围：ATS48***Q，3相主回路电压230至415v，50/60Hz，控制电压AC 220v－400vATS48***Y，3相主回路电压208至690v，50/60Hz，控制电压AC 110v－230v在每个电压系列中，软起动－软停止单元均为标准和重载两种运行条件设计。

3、标准应用场合与重载应用场合的划分标准应用场合：从冷状态下以4In起动23s或3In起动46s（对应于电机工作负荷S1）。

以3In起动23s或4In起动12s。

负载系数为50％，每小时起动10次或与此相当的热循环（对应于电机工作负荷S4）。

电机热保护必须符合10级保护等级。

重载应用场合：从冷状态下以4In起动48s或3In起动90s（对应于电机工作负荷S1）以4In起动25s。

负载因数为50％，每小时起动5次或与此相当的热循环（对应于电机工作负荷S4）。

电机热保护必须符合20级保护等级电机工作负荷：S1电机工作负荷对应于随后以恒定负载运行的起动过程，可以达到热平衡S4电机工作负荷对应于由起动、恒定负载运行和空闲期组成的负载周期。

该周期的特征是负载因数为50％。

注：a. ATS48不要使用电机之外的其他负载（例如禁止使用变压器和电阻器）。

不要将功率因数校正电容连接在由ATS48控制的电机的端子上。

ATS48软起动器简介ATS48软起动器是目前施耐德主流推广的软起动器系列。

性能稳定可靠，具有独有的转矩控制方式、完善的保护功能、丰富的通讯功能、可内三角连接、丰富的I/O端子等功能和特点，基于电压等级不同，ATS48软起动器分为Q系列（交流230-400V）和Y系列（交流690V）两个子系列。

一．选型方法A、根据电压等级确定选用哪个系列（Q系或Y系）；B、基本选型依据：软起动器标定的额定电流值≥电机额定电流值；C、标准应用or重载应用标准应用：例如离心泵一般选型满足软起动器标定的额定电流值≥电机额定电流值的条件即可。

此种应用，软起动器可对S1工作制电机提供4In电流23秒或3In电流46秒起动。

重载应用：例如研磨机与标准应用相比，重载应用时软起动器选型一般选大一级。

再次情况下，ATS48设计用于S4负荷，负载系数为50％。

每小时起动5次，电流4In持续23秒。

电机若保护须符合20级保护等级。

D、起动器直接连接or电机内三角形连接起动器直接连接电机，属于正常使用，选型时按照上面的方法即可，无需赘述。

以下两种接法均属于直接连接。

直接星形直接三角形电机内三角连接：起动器串联接入电机三角形绕组中（接线示意图如下）。

此时，原线电流即可正常驱动电机，因此选型时可以选择低额定电流值的起动器，一般需满足起动器额定电流≥电机额定电流即可。

下图：注意：只有Q系列软起动器可以串接在电机三角行绕组内；使用内三角行连接时，只能自由停车，不能使用级连和预热功能。

E、考虑温度、海拔等环境因素对输出电流的影响温度：可在40℃环境内正常使用。

在40℃～60℃之间，温度每升高1℃，最大允许电流降低2％。

海拔：可在1000米海拔以下正常使用。

1000米以上每升高100米，电流降低0.5%.例：ATS48D32Q，环境50℃，则降容（50℃－40℃）×2％＝20％，最大允许电流变为32A×（1－20％）＝25.6A二．硬件接线ATS48软起动器最常用的用法是：不可逆起动，带进线接触器，旁路，自由停车或可控停车。

施耐德ATS48软起说明书用于二合一循环水、冷冻新氟老氟盐水泵、干燥风机一、访问菜单二、按键及显示屏的功能存储，保存显示的选项:（ENT）存储某一值时显示屏将会闪烁。

三、启动器显示状态当电流限制用于起动器时，显示的值“XXX”将闪烁。

即使起动器上出现故障时仍然可以对参数进行修改。

四、设定菜单五、设定菜单这些设定参数只能在电机停机后进行修改。

六、保护菜单这些设定参数只能在电机停机后进行修改。

七、高级设定菜单高级设定参数(Advanced setting parameters) 只能在电机停机时进行修改。

八、电机参数菜单九、故障代码起动器不起动，无故障显示•无显示：检查控制电源 CL1/CL2 上是否有电源•检查显示的代码是否与起动器正常状态对应•检查是否有 RUN/STOP 命令不能被复位的故障当此类故障出现时，起动器锁定，电机转为自由停车模式。

故障迹象：•起动结束继电器 R2 断开•继电器 R1 断开 ( 在起动器锁定之后) •显示屏上故障代码闪烁•存储最近的 5 次故障。

重起动条件：•故障原因消失•控制电源断开及重新连接可以被复位并能使起动器自动重新起动的故障 (1)当此类故障出现时，起动器锁定，电机转为自由停车模式。

伴随自动重起动的故障迹象：•起动结束继电器 R2 断开•仅当作为隔离继电器时继电器 R1 断开。

如果配置为故障继电器则 R1 保持闭合。

•只要故障存在，显示屏上就一直有故障代码闪烁。

•存储最近的 5 次故障。

十、出厂设置及我们设置菜单代码出厂设定用户设定菜单代码出厂设定用户设定(1) 437 OFF NO 400% 400 OFF OFF 15S 15 OFF OFF -F- -F- OFF OFF 10 10 NO OFF OFF OFF 50%^ 50 OFF OFF 40% 无OFF OFF OFF OFF NO NO (1) 400 2S 2 AUt AUt 10% 5 LIA LIR OFF OFF LIL LIL OFF OFF tA1 tA1 NO NO rn1 rn1 0 0 rll rlF19.2kbps 19.2kbpsrn1 rn18n1 8n1 OCr OCr 5S 5,0 20 20 OFF OFF 200 200。
