软起动器ATS48参数设置表

T h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .Product data sheetCharacteristicsATS48C11Ysoft starter for asynchronous motor - ATS48 -96 A - 208..690 V - 22..90 KWProduct availability: Stock - Normally stocked in distribution facilityMainRange of product Altistart 48Product or component typeSoft starterProduct destination Asynchronous motorsProduct specific applica-tionHeavy duty industry and pumps Device short name ATS48Power supply voltage 208...690 V - 15...10 %Motor power kW22 KW 230 V for severe applications 30 KW 230 V for standard applications 45 KW 400 V for severe applications 45 KW 440 V for severe applications 55 KW 400 V for standard applications 55 KW 440 V for standard applications 55 KW 500 V for severe applications 55 KW 525 V for severe applications 75 KW 500 V for standard applications 75 KW 525 V for standard applications 75 KW 660 V for severe applications 75 KW 690 V for severe applications 90 KW 660 V for standard applications 90 kW 690 V for standard applications Maximum Horse Power Rating100 Hp 575 V for standard applications 25 Hp 208 V for severe applications 30 Hp 208 V for standard applications 30 Hp 230 V for severe applications 40 Hp 230 V for standard applications 60 Hp 460 V for severe applications 75 Hp 460 V for standard applications 75 hp 575 V for severe applications Power dissipation in W 252 W for standard applications 322 W for standard applications Utilisation category AC-53AType of start Start with torque control (current limited to 5 In)Icl nominal current110 A connection in the motor supply line for stan-dard applications110 A connection in the motor supply line for severe applications IP degree of protectionIP20ComplementaryAssembly style With heat sinkFunction available External bypass (optional)Power supply voltage limits 177…759 V Power supply frequency 50...60 Hz - 5...5 %Power supply frequency limits 47.5...63 HzDevice connection In the motor supply line Factory setting current 96 A[Uc] control circuit voltage 110 - 15 % to 230 + 10 %, 50/60 Hz Control circuit consumption 30 W Discrete output number2Discrete output type LO1) logic output 0 V common configurableLO2) logic output 0 V common configurableR1) relay outputs fault relay NO(R2) relay outputs end of starting relay NOR3) relay outputs motor powered NOOutput absolute accuracy precision+/- 5 %Minimum switching current10 mA 6 V DC relay outputsMaximum switching current Logic output 0.2 A 30 V DCRelay outputs 1.8 A 230 V AC inductive, cos phi = 0.5 20 msRelay outputs 1.8 A 30 V DC inductive, cos phi = 0.5 20 msDiscrete input number5Discrete input type PTC, 750 Ohm 77 °F (25 °C)Stop, Run, LI3, LI4) logic, <= 8 mA 4300 OhmDiscrete input voltage24 V <= 30 VDiscrete input logic Positive logic Stop, Run, LI3, LI4 < 5 V <= 2 mA > 11 V, >= 5 mA Starting current0.4...1.3 Icl adjustableAnalogue output type Current output AO 0-20 mA or 4-20 mA 500 OhmCommunication port protocol ModbusConnector type 1 RJ45Communication data link SerialPhysical interface RS485 multidropTransmission rate4800, 9600 or 19200 bpsMax nodes number31Protection type Phase failure lineThermal protection motorThermal protection starterMarking CEType of cooling Forced convectionOperating position Vertical +/- 10 degreeHeight11.42 in (290 mm)Width7.48 in (190 mm)Depth9.25 in (235 mm)Net weight18.30 lb(US) (8.3 kg)Motor power range AC-315…25 KW 200…240 V 3 phase30…50 KW 200…240 V 3 phase55…100 KW 380…440 V 3 phase55…100 kW 480…500 V 3 phaseMotor starter type Soft starterEnvironmentElectromagnetic compatibility Conducted and radiated emissions level A IEC 60947-4-2Conducted and radiated emissions level B IEC 60947-4-2Damped oscillating waves level 3 IEC 61000-4-12Electrostatic discharge level 3 IEC 61000-4-2Immunity to electrical transients level 4 IEC 61000-4-4Immunity to radiated radio-electrical interference level 3 IEC 61000-4-3Voltage/current impulse level 3 IEC 61000-4-5Standards EN/IEC 60947-4-2Product certifications GOSTTCFCCCSEPRONOM 117C-TickCSAULDNVVibration resistance 1 gn 13…200 Hz)EN/IEC 60068-2-61.5 mm 2…13 Hz)EN/IEC 60068-2-6Shock resistance15 gn 11 ms EN/IEC 60068-2-27Noise level58 dBPollution degree Level 3 IEC 60664-1Relative humidity0…95 % without condensation or dripping water EN/IEC 60068-2-3Ambient air temperature for operation104…140 °F (40…60 °C) with current derating of 2 % per °C)14…104 °F (-10…40 °C) without)Ambient air temperature for storage-13…158 °F (-25…70 °C)Operating altitude<= 3280.84 ft (1000 m) without> 3280.84...6561.68 ft (> 1000...2000 m) with current derating of 2.2 % per addi-tional 100 mOrdering and shipping detailsCategory22579 - OPEN ATS48 ALTISTARTDiscount Schedule CP1GGTIN00785901982340Package weight(Lbs)9.76 kg (21.52 lb(US))Returnability YesCountry of origin IDOffer SustainabilitySustainable offer status Green Premium productREACh Regulation REACh DeclarationEU RoHS Directive Pro-active compliance (Product out of EU RoHS legal scope)EU RoHS Decla-rationMercury free YesRoHS exemption information YesChina RoHS Regulation China RoHS DeclarationEnvironmental Disclosure Product Environmental ProfileCircularity Profile End Of Life InformationWEEE The product must be disposed on European Union markets following specificwaste collection and never end up in rubbish bins.Contractual warrantyWarranty18 monthsDimensions DrawingsDimensions(1) Right View (2) Front ViewMounting and Clearance Clearance。

2
目录
起动器设置步骤 出厂配置 初步建议 技术规格
操作建议 起动器 - 电机组合 尺寸 安装建议 壁挂式或落地式安装的壳体 电源端子 控制端子
连线 /RUN-STOP 命令 应用接线图 热保护 显示组件及编程 远程操作盘选件 设定菜单 (Set) 保护菜单 (PrO)
高级设定菜单 (drC) I/O 菜单 (IO) 第二电机参数菜单 (St2) 通讯菜单 (COP) 参数显示菜单 (SUP) 兼容性表
注 : 起动器选型可以选大一级，例如对 11kW-400V、以电机负荷 S4 运行的电机可选用 ATS 48D17Q。 为此，应在起动过程结束时将 ATS 48 短路。允许每小时起动 10 次， 3 倍 In 电流最长持续 23 秒或相当的热 循环，电机热保护必须符合 10 级要求。
9
操作建议
ATS 48Q 系列 (230-415V) 与电机直接连接或连接到电机三角形绕组 ATS 48 连接在电机电源线中
目前，施耐德电气在中国共建立了77个办事处，26家工厂，6个物流中心，1个研修学院，3个研发 中心，1个实验室，500家分销商和遍布全国的销售网络。施耐德电气中国目前员工数近22,000
人。通过与合作伙伴以及大量经销商的合作，施耐德电气为中国创造了成千上万个就业机会。
施耐德电气
能效管理平台
凭借其对五大市场的的深刻了解、对集团客户的悉心关爱，以及在能效管理领域的丰富经验，施
• 显示 : rdY ( 起动器待机 )，有电源电压和控制电压，电机电流运行
• 逻辑输入 : - LI1: STOP ( 停机 ) - LI2: RUN ( 运行 ) - LI3: 强制自由停车 (LIA) - LI4: 强制本地模式 (LIL)

Altistart 48软起动－软停止单元用户手册User's Manual中文23中文目录起动器设置步骤4出厂配置6初步建议7技术规格8操作建议9起动器-电机组合12尺寸18安装建议20壁挂式或落地式安装的壳体21电源端子22控制端子27连线/RUN-STOP 命令28应用接线图29热保护39显示组件及编程43远程操作盘选件46设定菜单 (Set)47保护菜单 (PrO)52高级设定菜单 (drC)56I/O 菜单 (IO)60第二电机参数菜单 (St2)64通讯菜单 (COP)68参数显示菜单 (SUP)70兼容性表73维护74故障、原因、处理方法75配置/设定值表80中文起动器设置步骤1、Altistart 48 的交货•检查印在标签上的起动器型号与定单相对应的提货单上标注的型号是否一致。

•打开Altistart 48的包装，确认在运输过程中没有发生损坏。

2、根据20页和21页上的指导安装 Altistart 483、按如下步骤连接 Altistart 48:•控制线路电源 (CL1 - CL2)，确保电源断开•主电源 (1/L1 - 3/L2 - 5/L3)，确保电源断开•电机 (2/T1 - 4/T2 - 6/T3)，确保电机电压与电源电压匹配注意: 如果使用旁路接触器，应将其连接到电源端的 L1, L2, L3 和 Altistart 48 上的端子 A2, B2, C2 上。

见30 页图。

如果在电机三角形绕组中使用 ATS48•••Q，应遵循 10、11 页的说明以及 31 页的图示。

ATS48 电力部件框图进线电源2/T1 4/T2 6/T3电机A2 B2 C2起动器旁路45中文起动器设置步骤控制端子的出厂配置:连接RUN (运行) 和STOP (停止) 命令，如有必要还应连接其他输入/输出端子。

Stop 为 1 (通) 且RUN 为 1 (通): 起动命令。

Stop 为 0 (断) 且RUN 为 1 或0: 停机命令。

施耐德ATS48软启动器参数设置表
编制： 审核： 批准： 页数：1页
功能
设置值
说明
菜单
代码
名称
Set
菜单
In
电机额定电流
*
电机铭牌额定电流
ILt
限制电流
400％
电机额定电流的百分比
ACC
加速斜坡时间
30S
力矩从0～Tn（额定力矩）的上升时间
Tq0
初始启动力矩
20％
电机额定力矩（Tn）的百分比
Sty
停机类型选择
LOC
电流过载阀值
110％
电机额定电流的百分比
tOL
电流过载时间
60S
电流超过LOC开始延时，低于LOC-10％复位
PHr
防止线路相序颠倒
123
电源相序为L1-L2-L3，反向报故障。
tbS
起动前的时间
2S
自由停车后，下次起动前的延时。
PHL
缺相阀值
10％
电机额定电流的百分比
PtC
激活PTC电机保护
ON
按力矩斜坡启动/减速
LSC
定子损耗补偿
50％
启动不稳定时降低该值
tIG
减速增益
40％
减速不稳定时调整该值
CSC
级联功能激活
OFF
功能无效
ULn
线电压
*
电源电压
FrC
线路频率
*
电源频率
I/O
菜单
LI3
逻辑输入
LIr
故障复位
LI4
逻辑输入
no
无定义
r1
继电器输出R1
rlF
故障继电器（启动器通电动作，故障断开）

OFF
无PTC电机保护
ArS
自动重启动
On
电源故障时，间隔60S重起动6次
rtH
复位电机热状态
no
不复位电机热状态
drC
菜单
tLI
力矩限制
OFF
无限制
bSt
电压升高水平
80％
启动施加100ms调整电压
dLt
按三角形接法
OFF
三角形接法时设为ON
SSt
小电机测试
OFF
小电机测试时设为ON
CLP
力矩控制
1功能设置值说明菜单代码名称set菜单电机铭牌额定电流ilt限制电流400电机额定电流的百分比acc加速斜坡时间30s力矩从0tn额定力矩的上升时间tq0初始启动力矩20电机额定力矩tn的百分比sty停机类型选择力矩斜坡停机dec减速斜坡时间30s力矩从tn额定力矩0的下降时间edc转自由停车阀值20电机额定力矩tn的百分比pro菜单thp电机热保护1010级重载应用设为10ull电机欠载激活off不需欠载保护tls超长启动时间超过此时间报故障现场根据需要设置oil电流过载激活def稳定运行时电机电流超过loc设置值且持续时间超过tolloc电流过载阀值110电机额定电流的百分比tol电流过载时间60s电流超过loc开始延时低于loc10复位phr防止线路相序颠倒123电源相序为l1l2l3反向报故障
施耐德ATS48软启动器参数设置表
编制： 审核： 批准： 页数：1页
功能
设置值
说明
菜单
代码
名称
Set
菜单
In
电机额定电流
*
电机铭牌额定电流
ILt
限制电流
400％
电机额定电流的百分比

施耐德ATS48软起动器快速调试手册 适用范围：施耐德ATS48系列软起动器。

接线示意图参数设置：设置菜单Set如果惯性比较大，可提高初始起动转矩应对。

建议不超过50%。

加速时间是指力矩从0到额定力矩的上升时间，并不是指实际上的切换时间。

切换旁路时间一般小于此时间。

此软起动具有软停止功能，但是并不经常应用。

停机类型选择自由停车即可。

保护菜单Pro跟据负载的特性选择电机热保护值。

可有10、15、20三档建议选择。

如果出现起动过载现象，建议逐级提高电机热保护值。

如果设为20依然过载，建议检查设备是否完好。

在某特殊工艺条件下，设备负载可能会突然产生变化。

造成缺相故障误报，建议缺相阀值设置为5%。

出厂值为10%。

高级设定菜单drC小电机模式适用于一般参数调试，但是功率不能小于软启动器额定功率的20%。

I/O菜单（IO）R1继电器一般设置为故障继电器，接入二次回路（参考二次接线图）。

R2继电器功能固定，为旁路接触器吸合信号。

AO输出配置为4-20mA信号，输出电机电流信号。

模拟信号输出比例表示，4-20mA对应0-200%电机额定电流。

好处在于可以通过DCS指示电机过流等状态。

我厂各机台基本都为此设置方式。

注意事项：参数设置中未提及的参数，参考说明书谨慎设置。

如使用旧软启动器，建议恢复出厂设置。

如果由于参数设置问题造成无法正常运行。

建议恢复出厂设置，后按照本手册重新设置。

参数组根据实际情况进行修改。

关于热保护复位PRO菜单下RTH。

当软起动器多次出现热动作后，软启内部储存电机热状态计算值（随时间递减）。

此功能模拟电机热保护，即为保护电机需要时间进行冷却。

但紧急情况下需要马上开机，可通过此参数复位此数值（不复位可造成再次热动作）。

但如果真实发生电机过热，复位此参数马上开机可能损伤电机。

更多功能应用参考相应说明书。

应用经验：编写：李鑫2015/9/10。

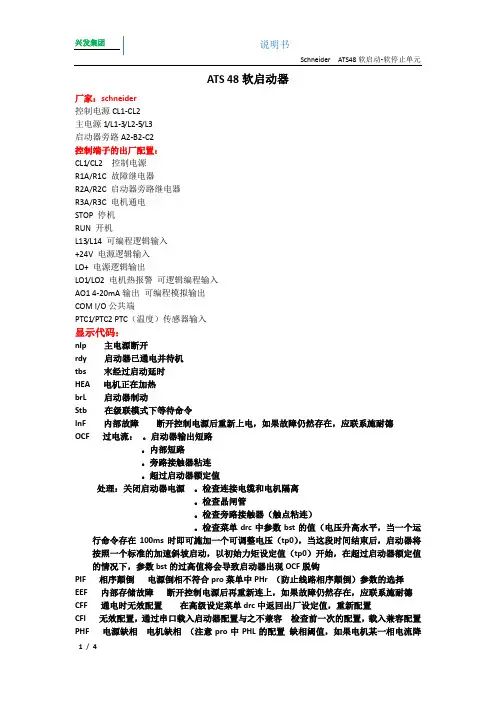

ATS 48软启动器厂家：schneider控制电源CL1-CL2主电源1/L1-3/L2-5/L3启动器旁路A2-B2-C2控制端子的出厂配置：CL1/CL2 控制电源R1A/R1C 故障继电器R2A/R2C 启动器旁路继电器R3A/R3C 电机通电STOP 停机RUN 开机L13/L14 可编程逻辑输入+24V 电源逻辑输入LO+ 电源逻辑输出LO1/LO2 电机热报警可逻辑编程输入AO1 4-20mA输出可编程模拟输出COM I/O公共端PTC1/PTC2 PTC（温度）传感器输入显示代码：nlp 主电源断开rdy 启动器已通电并待机tbs 末经过启动延时HEA 电机正在加热brL 启动器制动Stb 在级联模式下等待命令InF 内部故障断开控制电源后重新上电，如果故障仍然存在，应联系施耐德OCF 过电流：。

启动器输出短路。

内部短路。

旁路接触器粘连。

超过启动器额定值处理：关闭启动器电源。

检查连接电缆和电机隔离。

检查晶闸管。

检查旁路接触器（触点粘连）。

检查菜单drc中参数bst的值（电压升高水平，当一个运行命令存在100ms时即可施加一个可调整电压（tp0），当这段时间结束后，启动器将按照一个标准的加速斜坡启动，以初始力矩设定值（tp0）开始，在超过启动器额定值的情况下，参数bst的过高值将会导致启动器出现OCF脱钩PIF 相序颠倒电源倒相不符合pro菜单中PHr （防止线路相序颠倒）参数的选择EEF 内部存储故障断开控制电源后再重新连上，如果故障仍然存在，应联系施耐德CFF 通电时无效配置在高级设定菜单drc中返回出厂设定值，重新配置CFI 无效配置，通过串口载入启动器配置与之不兼容检查前一次的配置，载入兼容配置PHF 电源缺相电机缺相（注意pro中PHL的配置缺相阈值，如果电机某一相电流降至阈值以下并保持0.5s或三相电流全部降至此阈值以下持续0.2s，则启动器将锁定，并显示PHF，可以设置为启动器额定电流的5%到10%之间。

施耐德软启动参数设置
 施耐德软启动
 ATS 48施耐德软起动器- 软停止单元是一种有 6 个晶闸管的控制器，它们用于电流范围在17至1200A［1］范围内的三相鼠笼式异步电机的力矩控制软起动和软停机。

 它提供带有机器和电机保护功能的软起动和减速功能，同时还具备与控制系统通讯的功能。

这些功能是设计用于离心机、泵、风机、压缩机以及输送机等应用场合，这些机器大多数用于建筑、食品饮料及化学工业中。

 性能描述
 ■电压：230.。

415 V / 208.。

690 V - 50/60 Hz
 ■通过ATS48的转矩控制系统（TCS专利）
 ■电机的热保护。

适用于减速停车模式 在减速停车的最后，转为自由停车
Division - Name - Date - Language
13
brC 动力制动水平
适用于制动停车 动力制动的过程分为2段 额定速度的20%以上，能耗制动 额定速度的20%以下，直流注入制动 brC brC表示能耗制动的强度
Division - Name - Date - Language
24
ArS 自动重起动
适用于下述故障 PHF缺相故障 FrF频率故障 CLF控制线路故障 USF动力电源故障 如果故障已消失则电机重新起动 如果故障未消失，则软起动器进行间隔60秒的尝试，最多6次 起动器故障继电器将保持激活 此功能只能用于2线控制中
Division - Name - Date - Language
25
rtH 复位由起动器计算的电机热状态
将软起动器计算得到的电机热状态恢复为零 下一次软起动器为冷起动
Division - Name - Date - Language
26
高级设定菜单(drC) 高级设定菜单
力矩限幅 电压提升 内三角接法 小功率电机试验 力矩控制模式 定子损耗补偿 减速增益 激活级联功能 线电压 线路频率 清零电能计 返回出厂设定
Division - Name - Date - Language
34
CSC 级联功能级活
级联功能激活 On；功能有效 OFF：功能无效 访问此参数的条件 继电器输出R1定义为隔离 继电器功能 未配置内三角接法 未配置强制自由停车端子 未配置预加热功能端子 定义一个输入端LI=LIC 最多255台电机
Division - Name - Date - Language
7

ON
按力矩斜坡启动/减速
LSC
定子损耗补偿
50%
启动不稳定时降低该值
tIG
减速增益
4能激活
OFF
功能无效
ULn
线电压
*
电源电压
FrC
线路频率
*
电源频率
I/O
菜单
LI3
逻辑输入
LIr
故障复位
LI4
逻辑输入
no
无定义
r1
继电器输出R1
rlF
故障继电器（启动器通电动作，故障断开）
LOC
电流过载阀值
110%
电机额定电流的百分比
tOL
电流过载时间
60S
电流超过LOC开始延时，低于LOC-10%复位
PHr
防止线路相序颠倒
123
电源相序为L1-L2-L3，反向报故障。
tbS
起动前的时间
2S
自由停车后，下次起动前的延时。
PHL
缺相阀值
10%
电机额定电流的百分比
PtC
激活PTC电机保护
施耐德
No.DQB-07042304
功能
设置值
说明
菜单
代码
名称
Set
菜单
In
电机额定电流
*
电机铭牌额定电流
ILt
限制电流
400%
电机额定电流的百分比
ACC
加速斜坡时间
30S
力矩从0〜Tn（额定力矩）的上升时间
TqO
初始启动力矩
20%
电机额定力矩（Tn）的百分比
Sty
停机类型选择
d
力矩斜坡停机
dEC
减速斜坡时间

施耐德ATS48软起说明书用于二合一循环水、冷冻新氟老氟盐水泵、干燥风机一、访问菜单二、按键及显示屏的功能存储，保存显示的选项:（ENT）存储某一值时显示屏将会闪烁。

三、启动器显示状态当电流限制用于起动器时，显示的值“XXX”将闪烁。

即使起动器上出现故障时仍然可以对参数进行修改。

四、设定菜单五、设定菜单这些设定参数只能在电机停机后进行修改。

六、保护菜单这些设定参数只能在电机停机后进行修改。

七、高级设定菜单高级设定参数(Advanced setting parameters) 只能在电机停机时进行修改。

八、电机参数菜单九、故障代码起动器不起动，无故障显示•无显示：检查控制电源 CL1/CL2 上是否有电源•检查显示的代码是否与起动器正常状态对应•检查是否有 RUN/STOP 命令不能被复位的故障当此类故障出现时，起动器锁定，电机转为自由停车模式。

故障迹象：•起动结束继电器 R2 断开•继电器 R1 断开 ( 在起动器锁定之后) •显示屏上故障代码闪烁•存储最近的 5 次故障。

重起动条件：•故障原因消失•控制电源断开及重新连接可以被复位并能使起动器自动重新起动的故障 (1)当此类故障出现时，起动器锁定，电机转为自由停车模式。

伴随自动重起动的故障迹象：•起动结束继电器 R2 断开•仅当作为隔离继电器时继电器 R1 断开。

如果配置为故障继电器则 R1 保持闭合。

•只要故障存在，显示屏上就一直有故障代码闪烁。

•存储最近的 5 次故障。

十、出厂设置及我们设置菜单代码出厂设定用户设定菜单代码出厂设定用户设定(1) 437 OFF NO 400% 400 OFF OFF 15S 15 OFF OFF -F- -F- OFF OFF 10 10 NO OFF OFF OFF 50%^ 50 OFF OFF 40% 无OFF OFF OFF OFF NO NO (1) 400 2S 2 AUt AUt 10% 5 LIA LIR OFF OFF LIL LIL OFF OFF tA1 tA1 NO NO rn1 rn1 0 0 rll rlF19.2kbps 19.2kbpsrn1 rn18n1 8n1 OCr OCr 5S 5,0 20 20 OFF OFF 200 200。

Division - Name - Date - Language
34
CSC 级联功能级活
级联功能激活 On；功能有效 OFF：功能无效 访问此参数的条件 继电器输出R1定义为隔离 继电器功能 未配置内三角接法 未配置强制自由停车端子 未配置预加热功能端子 定义一个输入端LI=LIC 最多255台电机
Division - Name - Date - Language
20
PHr 相序监测
如果电源电压相序与配置不同 软起动器锁定 显示故障PIF 可设定为 123 123正相序（L1-L2-L3) L1-L2-L3) 321负相序 (L1-L3-L2) 无监测
Division - Name - Date - Language
14
EbA 直流制动时间
适用于制动停车 调整制动过程末的电流注入时间 可设置为动态制动时间(T1)的20%至100%
Division - Name - Date - Language
15
保护菜单 （PrO） ）
电机热保护等级 欠载保护激活等级 电机欠载门槛值 电机欠载时间 起动时间过长 电机过流激活 电机过流水平 电机过流时间 相序保护激活 连续起动前的时间 缺相保护的门槛值 激活PTC检测 自动重起动 热状态复位
ATS48软起动器菜单详解
施耐德电气
2007/10
按键及显示屏的功能
3位7段码显示屏 返回上级菜单或参 数，或增加显示值 进入菜单或参数， 或者确认参数的值
菜单或参数向下滚 动，或减少数值
退出菜单或参数， 或放弃当前的修改
注意：按ENT键存贮时，显示屏将会闪烁， 否则不被确认，表明不能如此修改
Division - Name - Date - Language

注：1.软起动器“加速时间”应根据功率和负载类型正确设定，如较大功率水泵、风机加
致起动不成功。

2. 对于离心泵，停机类型“sty”必须设定为“减速停机”，“dec”(减速斜坡时间)的设定值，可根据电机功率做相应为30s。

3.对于标准负载，采用默认值：10级热保护。

对于重载（如大功率离心风机、活塞泵、罗茨风机等），应设定为20级。

4.如需对ATS48做更多的优化设置，如：设置各种报警及输出，可参考《ATS48用户手册》，该手册可从施耐德网站下载
风机加速时间“ACC”可设定为20s或30s；设置过长、过短都可能导速斜坡时间)的设定值，可根据电机功率做相应调整，如大功率水泵，可设定机、活塞泵、罗茨风机等），应设定为20级。

TS48用户手册》，该手册可从施耐德网站下载。

常用接线图
• ATS48软起动器最常用的用法是：不可逆起动，带进线接触器，旁路，自由停车或可 控停车。接线图如下。
常用参数设置
• • • • • • • • • • • • • • • • • 对于普通电机的常规应用，ATS48的参数设置十分简单。 常用的参数如下： 设定菜单（Set） · In：电机额定电流。须设定为电机额定电流； 电机额定电流； 电机额定电流 · Ilt：启动限制电流倍数。通常设定值大于250％； · ACC：加速斜坡时间。出厂值为15秒，如起动困难可适当增加； · tq0：初始启动转矩。出厂值为20％，如起动困难可适当增加； · Sty：停车类型。根据需要可设置 控制力矩软停车（d模式）、动态制动停车（b 模式）或自由停车（F模式）。一般保持出厂设定的F模式； 保护菜单（PrO） · THP：电机热保护等级。出厂设置为10级，如重载应用可设置为20级； 高级菜单（drC） · dLt：起动器按三角形接法连接。当使用三角形接法时，此项设为 On； · CLP：控制类型。出厂设置为On（转矩控制）。如需使用电压控制类型，将此参 数改为Off； · FCS：返回出厂设定。此参数设为Yes，按确认键持续2秒以上，所有参数恢复到 出厂设定值；
Altistart 48软起动－软停止单元 软起动－ 软起动
显示组件 菜单参数 常用接线图与参数 故障处理方法
显示组件
•
访问菜单
•
•
•
设定菜单 (Set)
保护菜单 (PrO)
高级设定菜单 (drC)
I/O 菜单 (IO)通讯菜单 (COP)显示参数菜单 (SUP)
•
电气特性
接线 /RUN-STOP ( 运行 - 停机 ) 命令 • RUN ( 运行 ) 和 STOP ( 停机 ) 逻辑输入端的功能 ( 见 30 页应用接线 图) • 2 线控制 • 运行和停机是由状态 1 ( 运行 ) 和 0 ( 停机 ) 进行控制， RUN 和 STOP 输入状态同时考虑。在上电或故障手动复位时如果有 RUN 命 令则电机会重新起动。 • 3 线控制 • 运行和停机由 2 个不同的逻辑输入端控制。断开 ( 状态 0) STOP 输 入可获得停机。在 RUN 输入端的脉冲一直存储到停机输入断开为止。 • 在上电或故障手动复位时或在一个停机命令之后，电机只能在 RUN 输入端已断开 ( 状态 0) 之后跟着一个新脉冲 ( 状态 1) 时才能上电。

过长起动时间 电流过载激活 电机过载百分比% 电流过载时间
TLS
30
OIL DEF故障
LOC 120%
TOL 30S
逻辑输入定义 逻辑输出定义 逻辑输出定义
继电器定义 继电器定义 继电器定义 模拟输出定义 模拟输出配置 模拟输出比例设定
LI4
默认
LO1 tA1电机热报警
LO2 tA1电机热报警
R1
rIF故障
INF
内部存储故障
EEF
OCF
无效配置
CFF
PIF
无效配置
CFI
PHF
电机热故障
OLF
FrF
软启热故障
OHF
OLC
转子锁定
LrF
pro THP 15~20
输入输出 逻辑输入定义
IO LI3 LIr故障复位
限制电流百分倍数 加速斜坡时间 初始启动力矩 停止方式
Ilt 400% ACC 15s默认 tqo 20%默认 Sty 自由停车F
O4
默认
模拟输出比例设定 ASC
默认
二期烧结适用
施耐德ATS48
系列软启动器
常见代码
上电待机
rdy
内部故障
未通电
NLP
过电流
进入菜单/保存参数 ENT
相序颠倒
运行时电源故障 USF
电源缺相
控制线路故障
CLF
频率超限
起动时间过长
STF
电流过载
主要设置参数
设定参数
set
保护
额定电机电流
In 按电机铭牌
电机热保护
OLC
转子锁定
LrF
主要设置参数
设定参数

A TS 48软起动－软停止单元用户手册User's Manual43中文显示组件和编程按键及显示屏的功能按或 不会存储所作的选择。

存储，保存显示的选项: 存储某一值时显示屏将会闪烁。

显示规则根据参数的最大范围及其值，数字的显示原则有所不同。

•最大范围 9990:-0.1 至 99.9 的值 (如: 05.5 = 5.5; 55.0 = 55; 55.5 = 55.5)-100 至 999 的值 (如: 555 = 555) -1000 至 9990 的值 (如: 5.55 = 5550)•最大范围 99900:- 1 至 999 的值 (如: 005 = 5; 055 = 55; 550 = 550)-1000 至 9990 的值 (如: 5.55 = 5550)-10000 至 99900 的值 (如: 55.5 = 55500)• 3 位 7 段显示屏•输入菜单或参数，或者保存显示参数或值•返回前一菜单或参数，或增加显示值中的先前值•ENT中文显示组件和编程访问菜单(1)对显示值“XXX”的处理在下页表中给出。

(2)菜单 St2 仅当配置了“second set of motor parameters” (第 2 组电机参数) 功能时才可见。

访问参数存储，保存显示的选项:存储某一值时显示屏将会闪烁。

例:ENT4445中文显示组件和编程起动器状态显示显示器“XXX ”遵循以下规则:当电流限制用于起动器时，显示的值“XXX ”将闪烁。

即使起动器上出现故障时仍然可以对参数进行修改。

显示值状态故障代码起动器故障nLP rdY 起动器没有运行命令且:• 未通电• 通电tbS 未经过起动延时HEA电机正在加热用户选择的检测参数 (SUP 菜单)。

出厂设定: 电机电流起动器有运行命令brL 起动器制动Stb在级联模式下等待命令 (RUN 或 STOP)中文远程操作盘选件VW3 G48101远程操作盘可以安装在壁挂式或落地式安装的封装门上，带有密封条能够提供 IP 65 防护。

A TS 48软起动－软停止单元用户手册User's Manual43中文显示组件和编程按键及显示屏的功能按或 不会存储所作的选择。

存储，保存显示的选项: 存储某一值时显示屏将会闪烁。

显示规则根据参数的最大范围及其值，数字的显示原则有所不同。

•最大范围 9990:-0.1 至 99.9 的值 (如: 05.5 = 5.5; 55.0 = 55; 55.5 = 55.5)-100 至 999 的值 (如: 555 = 555) -1000 至 9990 的值 (如: 5.55 = 5550)•最大范围 99900:- 1 至 999 的值 (如: 005 = 5; 055 = 55; 550 = 550)-1000 至 9990 的值 (如: 5.55 = 5550)-10000 至 99900 的值 (如: 55.5 = 55500)• 3 位 7 段显示屏•输入菜单或参数，或者保存显示参数或值•返回前一菜单或参数，或增加显示值中的先前值•ENT中文显示组件和编程访问菜单(1)对显示值“XXX”的处理在下页表中给出。

(2)菜单 St2 仅当配置了“second set of motor parameters” (第 2 组电机参数) 功能时才可见。

访问参数存储，保存显示的选项:存储某一值时显示屏将会闪烁。

例:ENT4445中文显示组件和编程起动器状态显示显示器“XXX ”遵循以下规则:当电流限制用于起动器时，显示的值“XXX ”将闪烁。

即使起动器上出现故障时仍然可以对参数进行修改。

显示值状态故障代码起动器故障nLP rdY 起动器没有运行命令且:• 未通电• 通电tbS 未经过起动延时HEA电机正在加热用户选择的检测参数 (SUP 菜单)。

出厂设定: 电机电流起动器有运行命令brL 起动器制动Stb在级联模式下等待命令 (RUN 或 STOP)中文远程操作盘选件VW3 G48101远程操作盘可以安装在壁挂式或落地式安装的封装门上，带有密封条能够提供 IP 65 防护。
