常见起搏器功能异常心电图北京大学航天中心医院王斌由于双腔起搏器定时周期复杂，在体表心电图上有时难以确定是否存在正常的感知和起搏。
在分析起搏心电图时，应熟悉上述的起搏器计时间期。
常见起搏器异常包括感知异常、起搏异常和其它功能异常。
这些异常可以发生于单腔或双腔起搏器。
由于双腔起搏器定时周期复杂，在体表心电图上有时难以确定是否存在正常的感知和起搏。
在分析起搏心电图时，应熟悉上述的起搏器计时间期。
此外，由于起搏器感知功能在心电图上不能直接显示出来，常常通过异常的起搏表现出来。
常见的起搏器功能异常可以分为以下几种类型。
一、起搏功能异常起搏功能异常是一个常见的起搏器异常，又可分为起搏系统的异常和功能性异常。
前者包括起搏导线故障、移位，脉冲发生器（电路）异常、导联导线与起搏器的连接异常以及电池耗竭。
功能性起搏异常包括超感知使起搏脉冲发放受到抑制、阈值升高（慢性、药物或电解质紊乱引起）和功能性失夺获。
在心电图上，起搏功能异常主要有以下两个表现:1. 起搏脉冲没有按时发放（1）超感知在心电图上表现为起搏器没有按照设置的间期发放起搏脉冲，即起搏脉冲意外的脱漏。
在这种情况下首先要注意心电图上有无可能被感知的信号，包括干扰等信号，因为超感知引起的起搏抑制是比较常见的原因。
可在起搏器的部位放置一块磁铁，观察磁铁频率时的起搏功能，因为磁频下的起搏电压较高(4.5V左右)，而且常常呈DOO/VOO/AOO起搏（没有感知功能）。
如果此时起搏功能正常，则多提示功能性异常，否则应考虑起搏系统的异常。
当然，也可以通过程控起搏器的频率和电压等参数来判断起搏器的起搏功能是否为功能性异常。
（2）电极导线故障如断裂、移位等，常表现为：①间歇性起搏功能异常，因为有时断裂的导体可以间断地接触，部分恢复起搏功能；②起搏脉冲信号的脱失呈规律性，也即因脱失产生的长的起搏间期是基础起搏周期的整倍数，因为，此时起搏器发放脉冲的周期（频率）没有改变。
（3）电池耗竭表现为起搏周期的延长、起搏模式的改变（如DDD→VVI）等。

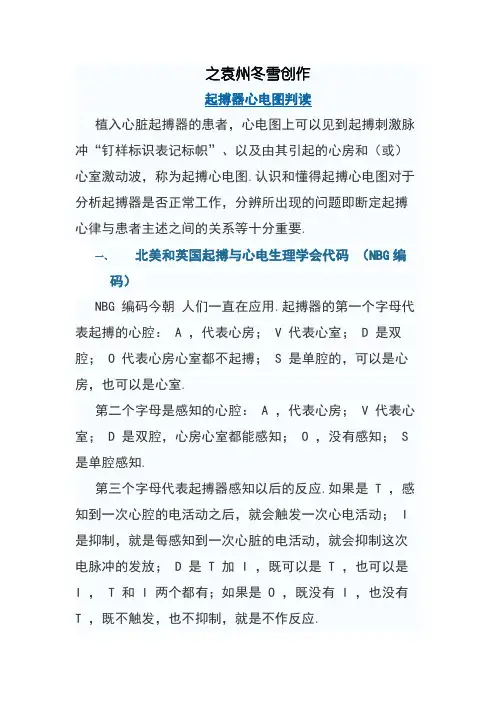

起搏器心电图判读植入心脏起搏器的患者,心电图上可以见到起搏刺激脉冲“钉样标记”、以及由其引起的心房与(或)心室激动波,称为起搏心电图。
认识与了解起搏心电图对于分析起搏器就是否正常工作,辨别所出现的问题即判断起搏心律与患者主述之间的关系等十分重要。
一、北美与英国起搏与心电生理学会代码 (NBG编码)NBG 编码目前人们一直在应用。
起搏器的第一个字母代表起搏的心腔: A ,代表心房; V 代表心室; D 就是双腔; O 代表心房心室都不起搏; S 就是单腔的,可以就是心房,也可以就是心室。
第二个字母就是感知的心腔: A ,代表心房; V 代表心室; D 就是双腔,心房心室都能感知; O ,没有感知; S 就是单腔感知。
第三个字母代表起搏器感知以后的反应。
如果就是 T ,感知到一次心腔的电活动之后,就会触发一次心电活动; I 就是抑制,就就是每感知到一次心脏的电活动,就会抑制这次电脉冲的发放; D 就是 T 加 I ,既可以就是 T ,也可以就是 I , T 与 I 两个都有;如果就是O ,既没有 I ,也没有 T ,既不触发,也不抑制,就就是不作反应。
第四个字母现在用的越来越少。
P ,既有频率与或输出程控的功能;所有起搏器都有这个功能,所以现在不带 P 这个字母了。
M ,就是代表频率、输出、灵敏度、方式等多项的程控, C 就是通讯遥测的意思,目前所有的起搏器都具有这个功能,所以 M 与 C 也不再出现了。
R 就是频率调制,就是起搏器能不能够自动的进行频率调制。
如运动、需要代谢量增大时,它就会使起搏频率自动的加快;如果就是在休息、睡眠,就会把起搏频率自动的减慢,更符合生理性的频率调节的功能。
第五个字母,就是抗快速心律失常的功能。
目前由于导管消融的出现,抗心动过速的起搏器几乎没有了,在用的都就是植入性的除颤器里,可以用抗心动过速的起搏功能来自动的终止快速的心律失常。
所以第五个字母,现在在起搏器上已经几乎失去了她的意义。

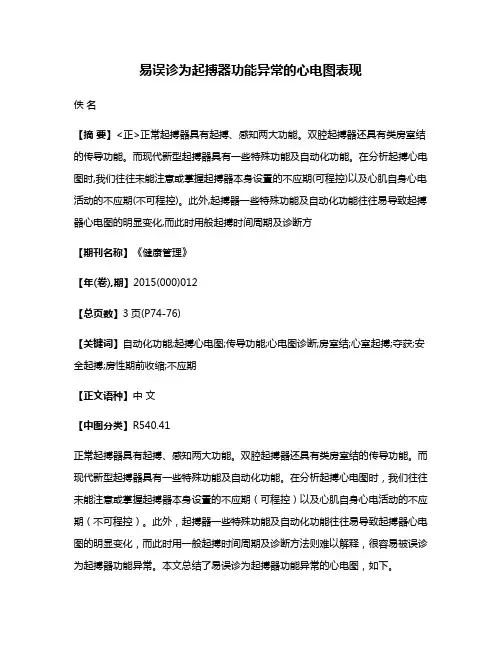

易误诊为起搏器功能异常的心电图表现佚名【摘要】<正>正常起搏器具有起搏、感知两大功能。
双腔起搏器还具有类房室结的传导功能。
而现代新型起搏器具有一些特殊功能及自动化功能。
在分析起搏心电图时,我们往往未能注意或掌握起搏器本身设置的不应期(可程控)以及心肌自身心电活动的不应期(不可程控)。
此外,起搏器一些特殊功能及自动化功能往往易导致起搏器心电图的明显变化,而此时用般起搏时间周期及诊断方【期刊名称】《健康管理》【年(卷),期】2015(000)012【总页数】3页(P74-76)【关键词】自动化功能;起搏心电图;传导功能;心电图诊断;房室结;心室起搏;夺获;安全起搏;房性期前收缩;不应期【正文语种】中文【中图分类】R540.41正常起搏器具有起搏、感知两大功能。
双腔起搏器还具有类房室结的传导功能。
而现代新型起搏器具有一些特殊功能及自动化功能。
在分析起搏心电图时，我们往往未能注意或掌握起搏器本身设置的不应期（可程控）以及心肌自身心电活动的不应期（不可程控）。
此外，起搏器一些特殊功能及自动化功能往往易导致起搏器心电图的明显变化，而此时用一般起搏时间周期及诊断方法则难以解释，很容易被误诊为起搏器功能异常。
本文总结了易误诊为起搏器功能异常的心电图，如下。
功能性不起搏即起搏脉冲落在心肌组织的不应期因而不能夺获心肌,多因感知功能异常引起（图1）。
图1 功能性不起搏的心电图。
患者男性，74岁。
植入VVI起搏器，起搏频率60次/min，自主QRS 波群顺传后心室脉冲对其无感知，仍按其固有频率发放脉冲，心室脉冲只要脱离不应期均起搏心室，落在自主QRS波群不应期内则不起搏心室（箭头示）。
心电图诊断：窦性心律，VVI起搏器感知功能不良，功能性不起搏。
功能性不感知即心腔内电信号（P波或R波）落在起搏器的不应期及空白期内而不能被感知（图2）。
图2 功能性不感知的心电图。
患者男性，68岁。
植入VVI起搏器，起搏频率68次/min，感知灵敏度2.4mV，心室不应期320ms。
心电图的正常解读与异常分析一、引言心电图是一种非侵入性检查方法，通过电极记录心脏传导系统产生的电信号，反映心脏的功能状态。
正常的心电图结果可以提供有关心脏结构和功能的信息，并且能够帮助医生诊断和监测各种心脏病变。
本文旨在介绍心电图正常解读以及常见异常分析。
二、心电图的正常解读1. 心电图采集过程心电图采集需要将导联贴到患者的胸部和四肢上，形成12个标准导联或多道心房导联。
经过放大、滤波和放大等处理后，信号被记录下来。
2. 基本波形与间期(1) P波：代表心房除极，应该是尖锐且对称的。
(2) PR间期：指P波开始到QRS波群开始之间的时间间隔，正常范围为0.12-0.20秒。
(3) QRS波群：代表室壁起搏除极，其中QRS应该窄于0.10秒。
(4) QT间期：从QRS波群开始到T波结束所经历的时间，正常范围应根据性别和心率来调整。
(5) ST段：是QRS波群结束到T波开始的水平线段，通常应与基线相平行。
3. 心率的计算心电图上的每小格可以代表0.04秒，标准心电图纸上每一厘米有25个小格。
通过数出R波数量并除以时间长度，可以得到心率。
正常的成人心率范围在60-100次/分。
4. 等电位线与导联间关系等电位线是指处于静息状态下测得的心肌细胞脱极后呈现出等电势状态时的记录。
每个导联都记录了不同位置和角度下的信号，从而提供了全面的视角和信息。
三、常见异常分析1. 心房颤动（Atrial Fibrillation, AF）心房颤动是一种快速而不规则的心跳，由心脏上部产生连续且不协调的搏动。
在心电图上，R波消失了，并且看不到P波；代之以快速、细小而不规则振动。
2. 房室传导阻滞(1) 一度房室传导阻滞：PR间期延长，大于0.20秒。
(2) 二度房室传导阻滞：主要特征是室上性搏动被逐渐地舍弃而未前传到心室。
(3) 三度房室传导阻滞：指的是心房激动无法通过房室结到达心室。
3. 心肌缺血心肌缺血表示心脏供血不足，可能由冠状动脉粥样硬化引起。
