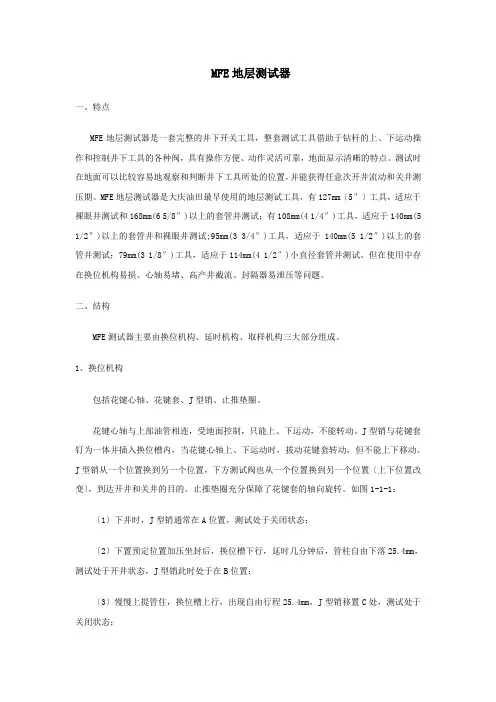

MFE地层测试器一、特点MFE地层测试器是一套完整的井下开关工具，整套测试工具借助于钻杆的上、下运动操作和控制井下工具的各种阀，具有操作方便、动作灵活可靠，地面显示清晰的特点。
测试时在地面可以比较容易地观察和判断井下工具所处的位置，并能获得任意次开井流动和关井测压期。
MFE地层测试器是大庆油田最早使用的地层测试工具，有127mm〔5″〕工具，适应于裸眼井测试和168mm(6 5/8″)以上的套管井测试；有108mm(4 1/4″)工具，适应于140mm(5 1/2″)以上的套管井和裸眼井测试;95mm(3 3/4″)工具，适应于140mm(5 1/2″)以上的套管井测试；79mm(3 1/8″)工具，适应于114mm(4 1/2″)小直径套管井测试。
但在使用中存在换位机构易损、心轴易堵、高产井截流、封隔器易泄压等问题。
二、结构MFE测试器主要由换位机构、延时机构、取样机构三大部分组成。
1、换位机构包括花键心轴、花键套、J型销、止推垫圈。
花键心轴与上部油管相连，受地面控制，只能上、下运动，不能转动。
J型销与花键套钉为一体并插入换位槽内，当花键心轴上、下运动时，拔动花键套转动，但不能上下移动。
J型销从一个位置换到另一个位置，下方测试阀也从一个位置换到另一个位置〔上下位置改变〕，到达开井和关井的目的。
止推垫圈充分保障了花键套的轴向旋转。
如图1-1-1：〔1〕下井时，J型销通常在A位置，测试处于关闭状态；〔2〕下置预定位置加压坐封后，换位槽下行，延时几分钟后，管柱自由下落25.4mm，测试处于开井状态，J型销此时处于在B位置；〔3〕慢慢上提管住，换位槽上行，出现自由行程25.4mm，J型销移置C处，测试处于关闭状态；〔4〕下放管住，换位槽下行，J型销移置D处，测试处于关闭状态；〔5〕慢慢上提管住，换位槽上行，出现自由行程25.4mm，J型销移置A处，测试处于关闭状态；图1-1-1 MFE测试器换位机构及开关井过程运行图2、延时机构延时机构由阀、阀座、外筒、液压油等组成。

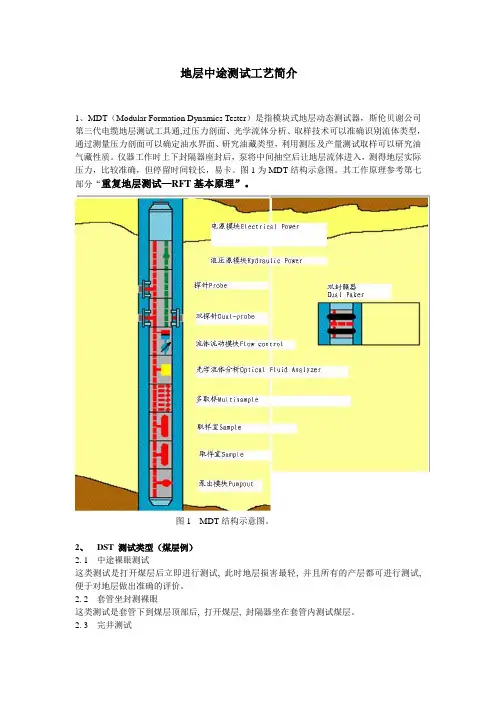

地层中途测试工艺简介1、MDT（Modular Formation Dynamics Tester）是指模块式地层动态测试器，斯伦贝谢公司第三代电缆地层测试工具通,过压力剖面、光学流体分析、取样技术可以准确识别流体类型，通过测量压力剖面可以确定油水界面、研究油藏类型，利用测压及产量测试取样可以研究油气藏性质。
仪器工作时上下封隔器座封后，泵将中间抽空后让地层流体进入，测得地层实际压力，比较准确，但停留时间较长，易卡。
图1为MDT结构示意图。
其工作原理参考第七部分“重复地层测试—RFT基本原理”。
图1 MDT结构示意图。
2、DST 测试类型（煤层例）2. 1中途裸眼测试这类测试是打开煤层后立即进行测试, 此时地层损害最轻, 并且所有的产层都可进行测试, 便于对地层做出准确的评价。
2. 2套管坐封测裸眼这类测试是套管下到煤层顶部后, 打开煤层, 封隔器坐在套管内测试煤层。
2. 3完井测试这类测试是完井后下套管、射孔、射开煤层, 在套管内测试。
2. 4改造后测试这类测试是在对煤层进行压裂或造洞穴后进行的测试, 与改造前的参数比较, 评价改造的效果和经济效益。
3、多流测试器（MFE）一、产品概述（1）MFE地层测试器是一套完整的井下开关工具，整套测试工具均借助于钻杆的上、下运动来操作和控制井下工具的各种阀，具有操作方便、动作灵活可靠，地面显示清晰的特点。
测试时在地面可以比较容易地观察和判断井下工具所处的位置，并能获得任意次开井流动和关井测压期,为评价地层提供了更多的资料。
MFE系统通常包括多流测试器、封隔器、液压锁紧接头、旁通阀和安全密封等。
（2）MFE中所装的双控制阀通常是借助钻杆的上、下运动来打开或关闭的。
下井时阀处于关闭状态，到达井底后，通过钻柱施加重力，经过一段延时，测试阀打开。
在打开的一瞬间，钻柱突然下坠25.4mm，这种在地面可以直接观察到的显示表明阀已打开。
如果要关闭测试阀时，只需将钻柱上提并略超过自由点，然后再下放钻柱加重力即可关井。

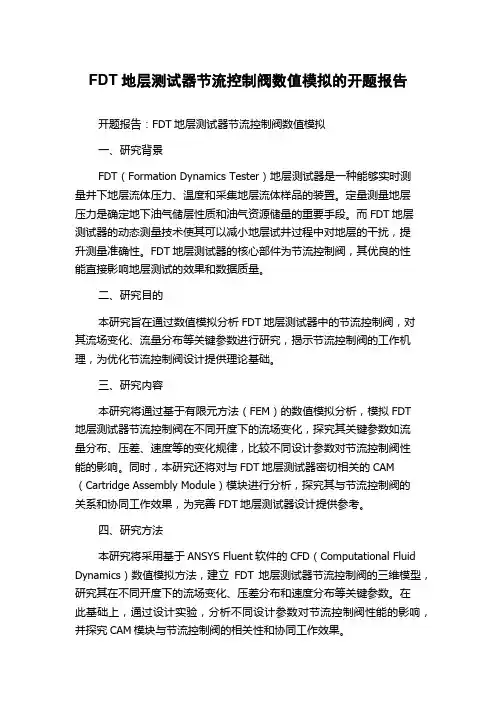

FDT地层测试器节流控制阀数值模拟的开题报告开题报告：FDT地层测试器节流控制阀数值模拟一、研究背景FDT（Formation Dynamics Tester）地层测试器是一种能够实时测量井下地层流体压力、温度和采集地层流体样品的装置。
定量测量地层压力是确定地下油气储层性质和油气资源储量的重要手段。
而FDT地层测试器的动态测量技术使其可以减小地层试井过程中对地层的干扰，提升测量准确性。
FDT地层测试器的核心部件为节流控制阀，其优良的性能直接影响地层测试的效果和数据质量。
二、研究目的本研究旨在通过数值模拟分析FDT地层测试器中的节流控制阀，对其流场变化、流量分布等关键参数进行研究，揭示节流控制阀的工作机理，为优化节流控制阀设计提供理论基础。
三、研究内容本研究将通过基于有限元方法（FEM）的数值模拟分析，模拟FDT地层测试器节流控制阀在不同开度下的流场变化，探究其关键参数如流量分布、压差、速度等的变化规律，比较不同设计参数对节流控制阀性能的影响。
同时，本研究还将对与FDT地层测试器密切相关的CAM （Cartridge Assembly Module）模块进行分析，探究其与节流控制阀的关系和协同工作效果，为完善FDT地层测试器设计提供参考。
四、研究方法本研究将采用基于ANSYS Fluent软件的CFD（Computational Fluid Dynamics）数值模拟方法，建立FDT地层测试器节流控制阀的三维模型，研究其在不同开度下的流场变化、压差分布和速度分布等关键参数。
在此基础上，通过设计实验，分析不同设计参数对节流控制阀性能的影响，并探究CAM模块与节流控制阀的相关性和协同工作效果。
五、研究意义1. 揭示节流控制阀的内部流场和关键参数，为优化设计提供理论基础和可行方案。
2. 研究FDT地层测试器的核心部件并探究其与CAM模块的相关性，对提高地层测试的数据质量具有重要意义。
3. 推广数值模拟在FDT地层测试器调试和优化方面的应用，为行业科技创新提供新思路。

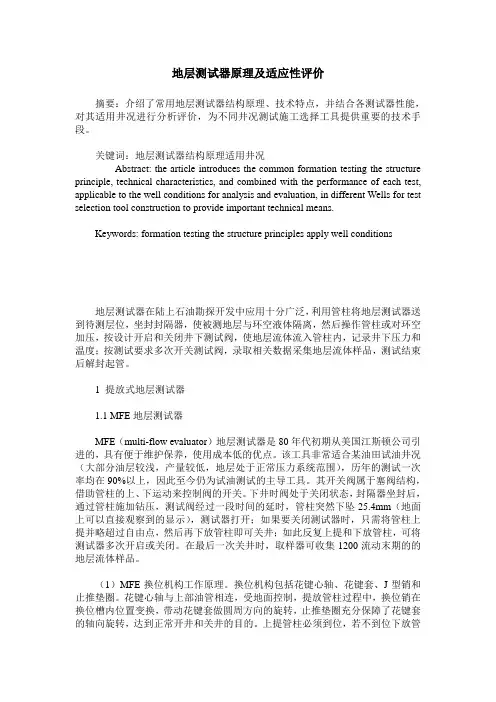

地层测试器原理及适应性评价摘要：介绍了常用地层测试器结构原理、技术特点，并结合各测试器性能，对其适用井况进行分析评价，为不同井况测试施工选择工具提供重要的技术手段。
关键词：地层测试器结构原理适用井况Abstract: the article introduces the common formation testing the structure principle, technical characteristics, and combined with the performance of each test, applicable to the well conditions for analysis and evaluation, in different Wells for test selection tool construction to provide important technical means.Keywords: formation testing the structure principles apply well conditions地层测试器在陆上石油勘探开发中应用十分广泛，利用管柱将地层测试器送到待测层位，坐封封隔器，使被测地层与环空液体隔离，然后操作管柱或对环空加压，按设计开启和关闭井下测试阀，使地层流体流入管柱内，记录井下压力和温度；按测试要求多次开关测试阀，录取相关数据采集地层流体样品，测试结束后解封起管。
1 提放式地层测试器1.1 MFE地层测试器MFE（multi-flow evaluator）地层测试器是80年代初期从美国江斯顿公司引进的，具有便于维护保养，使用成本低的优点。
该工具非常适合某油田试油井况（大部分油层较浅，产量较低，地层处于正常压力系统范围），历年的测试一次率均在90%以上，因此至今仍为试油测试的主导工具。
其开关阀属于塞阀结构，借助管柱的上、下运动来控制阀的开关。

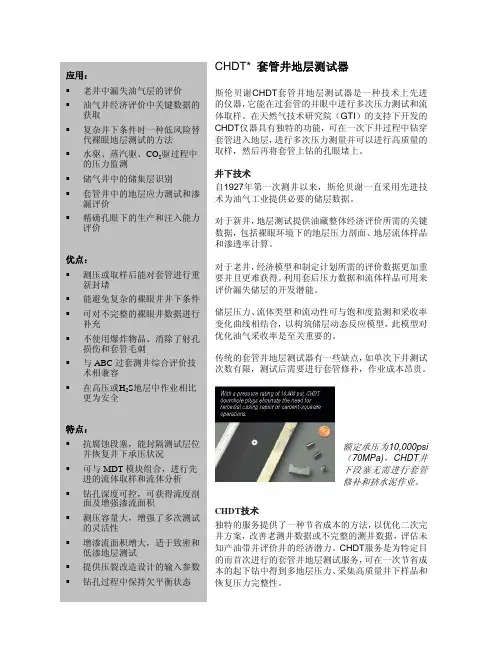

CHDT* 套管井地层测试器斯伦贝谢CHDT 套管井地层测试器是一种技术上先进的仪器，它能在过套管的井眼中进行多次压力测试和流体取样。
在天然气技术研究院（GTI ）的支持下开发的CHDT 仪器具有独特的功能，可在一次下井过程中钻穿套管进入地层，进行多次压力测量并可以进行高质量的取样，然后再将套管上钻的孔眼堵上。
井下技术自1927年第一次测井以来，斯伦贝谢一直采用先进技术为油气工业提供必要的储层数据。
对于新井，地层测试提供油藏整体经济评价所需的关键数据，包括裸眼环境下的地层压力剖面、地层流体样品和渗透率计算。
对于老井，经济模型和制定计划所需的评价数据更加重要并且更难获得。
利用套后压力数据和流体样品可用来评价漏失储层的开发潜能。
储层压力、流体类型和流动性可与饱和度监测和采收率变化曲线相结合，以构筑储层动态反应模型，此模型对优化油气采收率是至关重要的。
传统的套管井地层测试器有一些缺点，如单次下井测试次数有限，测试后需要进行套管修补，作业成本昂贵。
额定承压为10,000psi （70MPa)，CHDT 井下段塞无需进行套管修补和挤水泥作业。
CHDT 技术独特的服务提供了一种节省成本的方法，以优化二次完井方案，改善老测井数据或不完整的测井数据，评估未知产油带并评价井的经济潜力。
CHDT 服务是为特定目的而首次进行的套管井地层测试服务，可在一次节省成本的起下钻中得到多地层压力、采集高质量井下样品和恢复压力完整性。
应用： 老井中漏失油气层的评价 油气井经济评价中关键数据的获取复杂井下条件时一种低风险替代裸眼地层测试的方法 水驱、蒸汽驱、CO 2驱过程中的压力监测储气井中的储集层识别 套管井中的地层应力测试和渗漏评价精确孔眼下的生产和注入能力评价优点： 测压或取样后能对套管进行重新封堵能避免复杂的裸眼井井下条件 可对不完整的裸眼井数据进行补充不使用爆炸物品、消除了射孔损伤和套管毛刺与ABC 过套测井综合评价技术相兼容在高压或H 2S 地层中作业相比更为安全特点： 抗腐蚀段塞，能封隔测试层位并恢复井下承压状况 可与MDT 模块组合，进行先进的流体取样和流体分析 钻孔深度可控，可获得流度剖面及增强渗流面积测压容量大，增强了多次测试的灵活性增渗流面积增大，适于致密和低渗地层测试提供压裂改造设计的输入参数 钻孔过程中保持欠平衡状态CHDT仪器独特的完全恢复钻后套管压力的能力可节省与常规的下桥塞、挤水泥、压力测试和下刮管器等作业有关的费用以及相关的钻机费用。
地层中途测试工艺简介1、MDT（Modular Formation Dynamics Tester）是指模块式地层动态测试器，斯伦贝谢公司第三代电缆地层测试工具通,过压力剖面、光学流体分析、取样技术可以准确识别流体类型，通过测量压力剖面可以确定油水界面、研究油藏类型，利用测压及产量测试取样可以研究油气藏性质。
仪器工作时上下封隔器座封后，泵将中间抽空后让地层流体进入，测得地层实际压力，比较准确，但停留时间较长，易卡。
图1为MDT结构示意图。
其工作原理参考第七部分“重复地层测试—RFT基本原理”。
图1 MDT结构示意图。
2、DST 测试类型（煤层例）2. 1中途裸眼测试这类测试是打开煤层后立即进行测试, 此时地层损害最轻, 并且所有的产层都可进行测试, 便于对地层做出准确的评价。
2. 2套管坐封测裸眼这类测试是套管下到煤层顶部后, 打开煤层, 封隔器坐在套管内测试煤层。
2. 3完井测试这类测试是完井后下套管、射孔、射开煤层, 在套管内测试。
2. 4改造后测试这类测试是在对煤层进行压裂或造洞穴后进行的测试, 与改造前的参数比较, 评价改造的效果和经济效益。
3、多流测试器（MFE）一、产品概述（1）MFE地层测试器是一套完整的井下开关工具，整套测试工具均借助于钻杆的上、下运动来操作和控制井下工具的各种阀，具有操作方便、动作灵活可靠，地面显示清晰的特点。
测试时在地面可以比较容易地观察和判断井下工具所处的位置，并能获得任意次开井流动和关井测压期,为评价地层提供了更多的资料。
MFE系统通常包括多流测试器、封隔器、液压锁紧接头、旁通阀和安全密封等。
（2）MFE中所装的双控制阀通常是借助钻杆的上、下运动来打开或关闭的。
下井时阀处于关闭状态，到达井底后，通过钻柱施加重力，经过一段延时，测试阀打开。
在打开的一瞬间，钻柱突然下坠25.4mm，这种在地面可以直接观察到的显示表明阀已打开。
如果要关闭测试阀时，只需将钻柱上提并略超过自由点，然后再下放钻柱加重力即可关井。

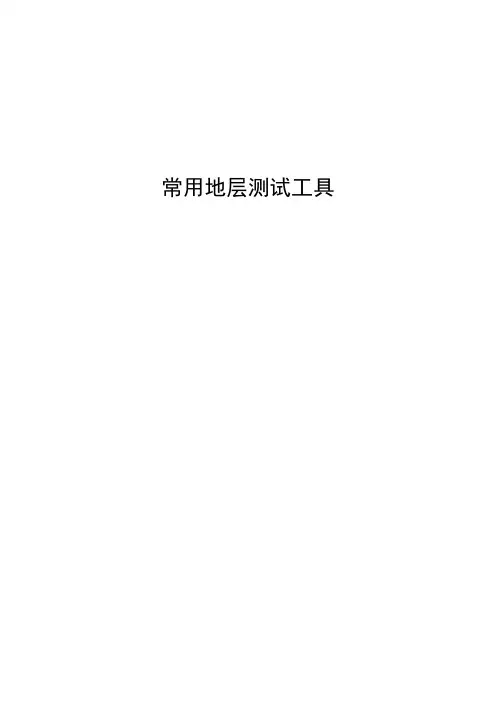

常用地层测试工具一、地层测试目的地层测试又叫钻杆测试，在国外称为DST（Drill Stem Testing）。
它是指在钻井过程中或完井之后对油气层进行测试，获得在动态条件下地层和流体的各种特性参数，从而及时准确地对地层作出评价。
用这种方法进行试油，能直接获得或计算出的地层和地层流体的参数有30项之多，并且相对常规试油时间短、速度快、效率高，因此它在国内外石油和天然气勘探和开发中占有很重要的位置。
在我国，把钻井过程中进行的地层测试称为中途测试；把套管完井后的测试称为完井测试或套管测试。
这两种测试都是用钻杆或油管柱将地层测试器下入待测层段，进行不稳定试井，测得产层的产量、温度、开井流动时间、关井测压时间，取得流动的流体样品（高压物性）和实测井底压力—时间曲线。
根据所获得的测试数据和其它资料进行分析、计算得到下列主要参数：（1）渗透率：这是实测的平均有效渗透率，只有通过地层测试才可能提供这一最有用的参数。
（2）地层损坏程度：由于地层被钻井液、固井液、压井液侵入以及地层部分打开、射孔数目或深度不足、射孔孔眼堵塞等多种因素影响，使井筒附近渗透率降低、产量减小。
通过测试可以计算出地层堵塞比和表皮系数。
（3）油藏压力：通过关井测压力恢复可推出原始油藏压力。
（4）衰竭：如果在测试过程中发现油藏压力有衰竭现象，可以根据衰竭情况推断这个油藏是否有开采价值，可估计所控制的地质储量。
（5）测试半径：在测试过程中由于地层流体发生物理位移，对一定距离的地层将产生作用，这个距离称为测试半径，也叫调查半径。
用这个参数可确定井距大小。
（6）边界显示：在测试半径内如有断层或边界存在，可通过压力分析计算出距离，借助于其他资料，还可确定边界异常的类型。
二、基本原理及功能介绍进行一次地层测试所需的井下工具至少包括以下部分：压力记录仪、筛管、封隔器、测试阀、循环阀等。
辅助工具有震击器、安全接头、旁通阀、伸缩接头、液压锁紧接头等。
1、测试原理地层测试是获得地层流体样品、估算地层参数和确定地层有无工业生产能力的一次暂时性的完井。
1.1地层测试器发展及现状1 钻杆式地层测试器钻杆式地层测试器是一种重要的地层测试方法，在国内外陆上石油勘探开发中应用十分广泛。
它是钻井过程中或完井之后，利用钻杆或油管柱将地层测试器送到待测层位，操作钻杆柱或油管柱座封封隔器，使被测地层与环空钻井液隔离，然后操作管柱或对环空加压，按设计开启和关闭井下测试阀，释放钻井液对待测地层流体的压力，使地层流体流入管柱内，井下压力计和温度计记录井下压力和温度；按测试要求多次开关测试阀，完成测试作业。
在测试后期采集地层流体。
测试结束后封隔器解封，提出地层测试器，即可获得清洁的地层流体，并且能进行探边测试。
采用钻杆式地层测试器测得的数据，由于测试流量大、时间长，当压力扰动传播到上部或下部非渗透界面时，一般采用柱形压力恢复分析。
但钻杆式地层测试器存在着测试时间长，测试费用高，测试层中生产的流体需要处理，这使其在海洋石油勘探开发中应用受到限制。
另外，钻杆式地层测试还存在无法确定油水界面及各向异性地层渗透率等缺点。
2 重复式地层测试器重复式地层测试器是斯伦贝谢公司1974年研制出来的，斯伦贝谢公司称之为RFT。
阿特拉斯公司和哈里伯顿公司分别研制出来功能类似的产品，分别称为FMT 和SFT。
各公司的仪器尽管性能各有优劣，但仪器结构和主要功能相似。
目前我国能够独立研制重复式地层测试器，而且国内石油勘探应用的电缆地层测试器主要是重复式地层测试器。
FRT 的井下仪器可耐高温高压，外壳用特殊钢材制造。
仪器下部有两个取样筒，一个容积为3780cm3，一个容积为10409 cm3。
在裸眼井内测试，一次下井可以根据需要无数次地测取地层压力，并可以采集两支地层流体样品。
在套管井内测试，一般每次下井可测多次地层压力和取两支流体样品。
RFT 有两个预测室，容积均为10 cm3，两个预测室活塞运动速度恒定，即抽吸流量恒定。
第一预测室抽吸流量约为44cm3/min，需要12-14s其活塞才能到达其行程终点。
MFE地层测试器
1、取样时是否生产？
生产。
2、生产时用什么泵？
下抽子（类似于自打水井，一压就出水的那种结构）。
3、下井之前是否需要刮削通井？
需要。
4、被测井的状态？
裸眼或套管完井（投产前）。
5、取样的方式有几种？
MFE、APR和HST。
MFE：依靠上提下放管柱开关测试阀；
APR/HST:依靠环空加压开关测试阀。
6、取样是否是正常生产状态下？
否。
7、是否能取得多层产液样品？
用取样罐无法实现，可以井口计量方式。
8、费用？
未知。
9、封隔器坐封解封方式？
所用封隔器为普通卡瓦、普通剪销封隔器。
坐封：旋转管柱；
解封：下放管柱。
两级封隔器卡距没有限制。
10、取样筒工作方式？
MFE地层测试器的主要功能是开关井，以获取地层压力恢复资料；
开关井依靠上提下放管柱实现；
取样筒是测试器开关的一部分，在测试阀打开时，产液通过取样筒流入油管，测试阀关闭时，一部分产液被封闭在取样筒的空间内。
11、液压锁紧接头的功能？
在上提下放管柱时保证封隔器的密封状态。
一、MFE（多流测试器）
（一）换位机构
工作原理：换位机构由花键芯轴、花键套和“J”型销组成。
花键芯轴上沿180°圆周铣有“J”型换位槽，“J”型销固定在花键套上并通过平头销插入换位槽内。
花键芯轴通过上部接头与上部钻具相连。
与钻具相连的花键芯轴上、下运动时，“J”型销延换位槽的轨道运动，使花键套随之转动，但不能做上下运动，“J”型销从一个位置换到另一个位置，与花键芯轴相连的测试阀也就随之由开到关。
当换位芯轴失灵时，允许上提管柱一定距离，实现MFE关井。
（二）延时机构
延时机构由阀、阀座和阀外筒组成，内的液压油为4607号合成液压油（或UCO N-LB-1200-X液压油）
表1-3 95mmMFE延时机构“O”形圈
（三）取样机构
取样机构由取样器外筒，取样芯轴，上下密封套及两组“O”形圈和“V”形圈构成的双控制阀组成。
表1-7 MFE测试器性能试验标准
二、液压锁紧接头
液压锁紧接头直接接在MFE测试器下部，在起下钻过程中，由于环空液柱压力的作用，把芯轴往上推，上顶MFE测试器取样芯轴，使测试阀保持关闭，下放管柱加压打开测试阀时，MFE测试器取样芯轴将液压锁紧接头向下压，在上提换位的过程中，芯轴受向上的液压作用力向上运动，而下接头和外筒同时受向下的液压作用力使封隔器保持座封。
液压锁紧力的大小是液压锁紧面积与液柱压力之积。
公式：f锁=p液×A3×102
f锁－液压锁紧接头的锁紧力，N；
p液－液柱压力，MPa；
A3－液压锁紧面积
表2-1 95mm液压锁紧接头“O”形圈
表2-2 127mm 液压锁紧接头“O”形圈
（2）芯轴的组装位置为芯轴露出上接头上端面194mm。
三、 P －T 封隔器(Posi-Test)转动管柱单向卡瓦压缩式封隔器
由旁通道、密封元件和卡瓦总成三部分组成。
旁通道由旁通外筒、上接头、端面密封、密封唇和坐封芯轴组成。
密封元件由三个胶筒、隔圈和上下通径规环组成。
卡瓦总成包括锥体、卡瓦、磨擦垫块、垫块外筒、定位凸耳及弹簧。
注：每只摩擦垫块的弹簧弹力不小于0.5KN ，旁通外筒与密封接头、密封接头与胶筒芯轴之间连接螺纹的拧紧扭矩为0.6KN 〃m ，上接头与坐封芯轴之间连接螺纹的扭矩为2.76KN 〃m 。
拉开旁通所需的拉力为：
F =△p 液·A ×10
2
F －拉开旁通所需拉力，N ； △p 液－环空液柱压力差，MPa ；
A
－旁通液压面积，cm
2
表3-1 177.8mmP －T 封隔器“O ”形圈
表3-2 P-T 封隔器旁通液压面积
114.3～139.7(41/2～51/2in)
注:胶筒标号(即铸字) 4/2in9.5～13.5中的4/2in 代表适用于114mm(4/2in)套管, 9.5～13.5代表套管重为14.16～20.12Kg/m （9.5～13.5lb/ft ），胶筒内径均为60.3mm 。
表3-3 139.7～177.8 (51/2～7in)P-T 封隔器胶筒技术规范
注:胶筒标号(即铸字)同表3-2，胶筒内径均为79.25mm 。
表3-4 168～193.7(65
～75in)P-T 封隔器胶筒技术规范
注:胶筒标号(即铸字)同表3-2，胶筒内径均为95.4mm 。
表3-5 219～244 (85/8～95/8in)P-T 封隔器胶筒技术规范
注:胶筒标号(即铸字)同表3-2，胶筒内径均为124mm。
273～339.7 (103/4～133/8in)
注:胶筒标号(即铸字)同表3-2，胶筒内径均为181mm。
表3-6 P-T封隔器胶筒选用参考表
四、200－J机械压力计
200－J压力计由压力装置和记录装置组成。
压力装置：包括隔膜、波纹管、液压油、张力弹簧和活塞等。
记录装置：记录笔、记录筒、记录卡片、时钟及温度计等。
工作原理：测量压力的主要元件是带活塞杆的弹簧，被测压力作用在隔膜上，经隔膜、波纹管作用在活塞杆的横截面上，使活塞杆受力拉动弹簧产生位移，弹簧按压力成比例伸长，活塞杆纵向行程与压力成正比。
活塞杆下端装有记录笔，把活塞杆纵向位移记录在金属压力卡片上，同时时钟带动记录筒横向转动，从而在金属卡片上花出压力与时间的关系曲线。
记录卡片为长方形152.4(6in)×177.8(7in)mm。
200－J压力计规格有11.03，19.32，32.36，44.13、62.05、96.50、137.88MPa。
技术要求：波纹管内的液压油是41#透平油。
画基线的工具装入记录装置并用手拧紧后，画基线工具的抬肩到压力记录装置下端面的间隙约为3.175mm，否则时钟未装到位。
卡片卷成的圆筒装入记录筒后，从上端俯视，卡片边缘卷成的螺旋线应成左手握拳型。
外压力计梯形螺纹根部必须装“O”形圈。
五、200－JC时钟
结构组成：时钟、发条、六组齿轮系、摆轮机构和上中下盘及壳体等。
工作原理：是封闭式时钟，在恒定的转速下产生大扭矩，以带动记录筒等等速旋转来记录井下压力曲线，当发条拧紧时，时钟发条在时钟整个工作期间内输出的扭矩是恒定的，发条的能量通过六组齿轮系和一个摆轮机构一匀速度释放，从而通过传动键带动压力卡片记录筒匀速转动。
技术要求：上发条至2-3圈时，时钟节拍声音正常、均匀、有力，继续下发条至弦满，一般不少于12圈，但不能将发条上死。
缓慢将时钟传动键卡入记录筒，注意：连接时用力过猛或上条过紧，容易造成内钩断脱，棘爪部分或发条圈层间的摩擦力过大而释放不开。
温度计：留点式玻璃温度计。
有三种，15.55～104.44℃、37.78～148.89℃、93.33～204.44℃。
下井前应将水银柱甩至30℃以下。
六、裸眼旁通
结构组成：主旁通阀、副旁通阀、计量（延时）阀
作用：①起下钻遇到缩径井段时，钻井液从管柱内经旁通通过，从而减少起下钻的阻力和抽汲力；②测试结束时，上提管柱拉开旁通阀，平衡封隔器上下方压力，便于解封。
（一）主旁通阀的结构、作用及工作原理
主旁通阀由组装在芯轴上的“V”行密封件和密封短节组成。
下压阀芯轴时，“V”行密封件就关闭密封短节上的旁通孔，断绝钻井液上下通道，上提拉伸延时后，又可打开主旁通阀。
（二）副旁通阀的结构、作用及工作原理
副旁通阀由上接头、花键芯轴、平衡密封套和螺旋销组成，平衡阀套用螺旋销固定在平衡密封套上，平衡密封套的孔与花键短节的旁通孔对齐，副旁通在下钻时始终是打开的。
（三）计量（延时）阀的结构、作用及工作原理
计量（延时）阀由阀、阀外筒、阀芯轴、上密封活塞和补偿活塞组成。
阀腔内充满4607号
合成液压油（或UCON-LB-1200-X液压油），裸眼旁通的延时机构与MFE的延时机构正好相反，上提拉伸延时，下放管柱坐封封隔器时，延时阀不延时旁通阀立即关闭。
而上提测试器换位操作时，由于延时阀延时，保持安全密封封隔器坐封，当解封封隔器时，上提管柱施加8900N的拉力，延时阀延时1～4min即拉开旁通阀。
表6-2 127mm裸眼旁通“O”形圈
②水压试验应保持15min不渗漏。
七、BT裸眼封隔器
