景观施工图基本知识 (2)

施工图设计说明-景观一、设计依据本项目（珠海市华发新城六期工程）位于珠海大道北、南湾大道东侧。

项目包含广场景观照明和商业建筑照明两部分，总建筑面积228534.08m2。

其中广场景观部分包含水景部分，2号楼步行街景观部分，树池部分，特色景墙、特色花架、造型凉亭部分。

本设计为广场景观照明部分。

2.设计依据：（1）有关专业提供更多本专业的工程设计资料；（2）建设方提供的有关职能部门认定的工程设计资料，建设方设计要求；（3）建设方提供的本项目扩初设计图纸pdf版。

采用的国家规范※jgj16—2021《民用建筑电气设计规范》；※gb50016—2021《建筑设计防雷规范》※gb50034-2021《建筑照明设计标准》※gb50052—2021《供配电系统设计规范》；※gb50054-95《低压配电设计规范》※gb50057-1994(2001年版）《建筑物防雷设计规范》；※gb50217-2021《电力工程电缆设计规范》※07sd101-8《电力电缆井设计与加装》※jgj/t163-2021《城市夜景照明设计规范》二、设计范围1.详述中所述的广场景观照明设备的配电系统和控制系统设计。

2.配电系统防火及中剧维护系统设计。

三、供配电系统1.供电负荷及分类此系统为景观照明系统，为3级负荷。

2.供电电源（1）本工程地下一层公用低压室均设置总配电柜3台（1aljz-g、2aljz-g、3aljz-g），为各供电范围内配电柜供电。

（2）配电柜aljg-a、aljg-e、aljg-n、aljg-n、aljg-g引自1#楼内地下一层公用扰动室配电柜1aljz-g；配电柜aljg-i、aljg-j出自于2#楼内地下一层公用扰动室配电柜2aljz-g；配电柜aljg-b、aljg-d、aljg-k出自于3#楼内地下一层公用扰动室配电柜3aljz-g；（3）1aljz-g、2aljz-g、3aljz-g配电柜的电源进线引自各楼内公用低压室，电缆型号由上级控制器确认。

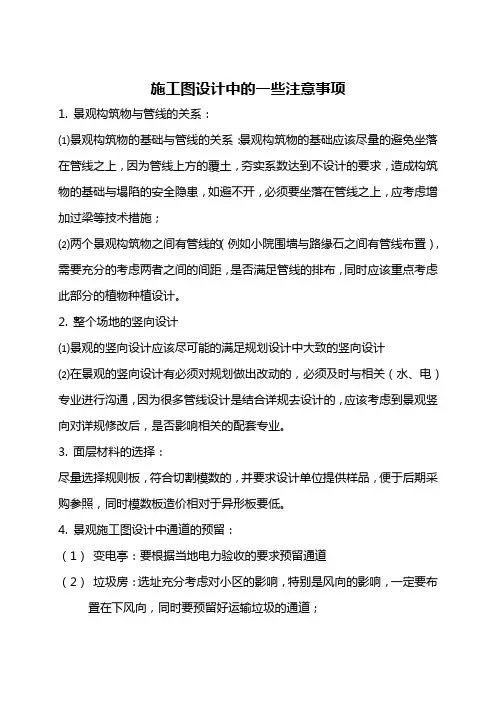

施工图设计中的一些注意事项
1.景观构筑物与管线的关系：
⑴景观构筑物的基础与管线的关系：景观构筑物的基础应该尽量的避免坐落在管线之上，因为管线上方的覆土，夯实系数达到不设计的要求，造成构筑物的基础与塌陷的安全隐患，如避不开，必须要坐落在管线之上，应考虑增加过梁等技术措施；
⑵两个景观构筑物之间有管线的（例如小院围墙与路缘石之间有管线布置），需要充分的考虑两者之间的间距，是否满足管线的排布，同时应该重点考虑此部分的植物种植设计。

2.整个场地的竖向设计
⑴景观的竖向设计应该尽可能的满足规划设计中大致的竖向设计
⑵在景观的竖向设计有必须对规划做出改动的，必须及时与相关（水、电）专业进行沟通，因为很多管线设计是结合详规去设计的，应该考虑到景观竖向对详规修改后，是否影响相关的配套专业。

3.面层材料的选择：
尽量选择规则板，符合切割模数的，并要求设计单位提供样品，便于后期采购参照，同时模数板造价相对于异形板要低。

4.景观施工图设计中通道的预留：
（1）变电亭：要根据当地电力验收的要求预留通道
（2）垃圾房：选址充分考虑对小区的影响，特别是风向的影响，一定要布置在下风向，同时要预留好运输垃圾的通道；
（3）换热站：预留好进出设备的通道，根据运输设备的要求选择通道的宽度。

5.施工过程中景观变更的注意事项：
必须要充分的了解现场已经施工完成的隐蔽工程的具体情况，景观的变更涉及到很多竖向的调整，尤其要注意必须满足管线的埋深。

全景观设计施工图审图要点如下景观施工图审图要点根据万科以往景观工程设计及施工经验教训总结，和国家有关设计规范进行提炼，从硬景设计、种植设计、水电设计等方面分条细说。

【硬景设计】一、总体设计规定1 .消防规定总图中应做好消防车道及消防车登高面设计，注意人车分流；高层建筑周围宜设环形或沿建筑0⅛两个长边设置消防车道；尽端式消防车道应设18m×18m回车场。

消防车最小转弯半径：高层12m,多层9m。

消防车道最小宽度：登高面处6m,其他处4m,可做成隐性消防通道。

消防车道0¾坡度：登高面生1%,其他处37%。

消防车道距建筑物距离宜45m。

2 .流线设计住宅出入口处应设置人车分流专用通道；动静态交通应组织合理，通达性好，对居住不导致干扰。

当商住楼住户大堂与流量大0¾商业服务空间临近时，商业用房0⅛货运出入口宜设在地下室或与大堂入口异向布置，防止人、货流交叉，减少交通安全隐患。

3 ,无障碍设计应考虑无障碍设计，各内容应满足规范或业主承认。

4 .安全性考虑水景、泳池边界有否护栏或绿化处理，平台临界边的J护栏与否满足规范及安全规定（高度要在1050Inm以上）。

汀步\小桥两米内水深不得超过50Omm,否则就的设置栏杆,栏杆高度规定在1050Inm 以上。

5 ,居住区道路宽度6 .道路及绿地最大坡度二、总图设计图纸1 .图纸目录图纸名称与图号要精确O2 .设计总阐明要包括（不限于）如下内容:工程概况、设计根据、基本规定、土建构造阐明、浇灌给排水工程阐明、电气工程阐明、种植工程阐明、其他杂项。

3 .总平面图重点规定所采用的底图为最终确定的建筑规划总平图，并且多种建筑出地面部分已所有画出，位置尺寸精确。

图纸要涵盖所有的设计范围，无缺失漏画。

图纸中要包括所设计0⅛所有硬质景观，且尺寸与大样图一致，位置精确。

对的0⅛指北针与比例尺。

道路等要满足规范等的规定。

4 .索引平面图底图是最终对的的景观平面图。

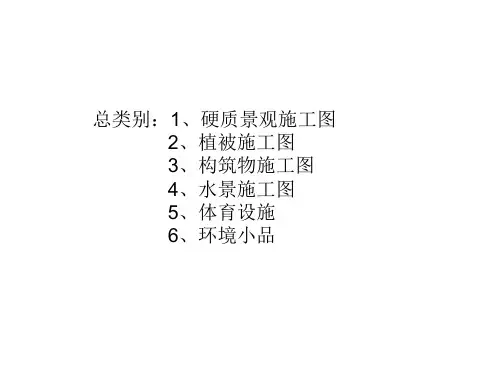

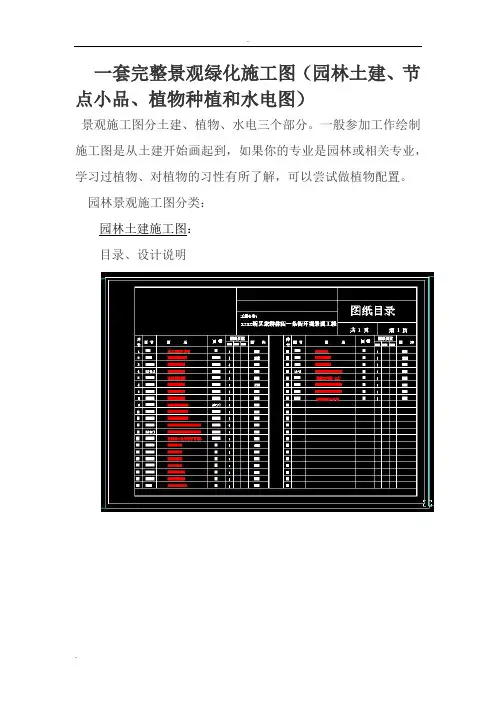

一套完整景观绿化施工图（园林土建、节点小品、植物种植和水电图）景观施工图分土建、植物、水电三个部分。

一般参加工作绘制施工图是从土建开始画起到，如果你的专业是园林或相关专业，学习过植物、对植物的习性有所了解，可以尝试做植物配置。

园林景观施工图分类：园林土建施工图：目录、设计说明总图部分：总索引图：把整体分为几大块，标好索引，为后面分区图详细标注作指引，若项目面积比较小，可不用做分区索引，直接在总图里详细标注。

竖向设计图：为高程施工依据，只要把大部分的标高标出来就好了，台阶走向，大的排水坡度。

有的小细节可以在详图，如台阶，只标上下两端的标高，中间梯步可以不用标，或在详图标，以如花池，只标花池所在地面的标高，而花池有多高可以在花池详图里标。

定位图：一般为方格网放线，在主要角点位置标出坐标即可，如花架位置定位只标一角或两角的坐标，其他的角可以根据花架尺寸来定位。

尺寸放线图：除了定位坐标外，剩下就由尺寸来完成放线，总的来说，定位图标大方位，定大位置，而尺寸放线图标小细节。

铺装设计图：对总体铺装设计布置，什么地方面是什么铺装，一一在平面图标出来，作为后面铺大样的索引。

总图通常情况下有这些，遇到特殊的项目还可适当加其他的图类。

详图部分：分区详图：大面积的项目，在总平面图不好标注的情况下要分区标注，让图纸标注清晰明白。

一般标尺寸、小品位置。

小品详图：平面、立面、剖面、平立剖面中比较细的节点要放大来标注，基础做法等，还附上简单的说明（不好用图纸来表达的情况下）。

铺装大样：铺装平面图，铺装断面图，纹理样式、铺法、规格大小、材料等都要标注。

植物施工图：目录、设计说明、苗木表总索引图：植物和大部小品建筑物标注出来。

植物放线图：一般是方格网放线、定位大乔木和灌木色带大体位置，标坐标。

乔木平面图：把灌木隐藏、只留乔木，标注植物名称、数量等信息。

灌木平面图：把乔木隐藏，只留灌木，标注植物名称、面积或数量等信息，有的植物布局比较拥挤，还要把地被植物单独做一张平面图。

园林施工图基本制图规范（一）录入设定1、绘图时可以以米为单位1:1录入，也可以毫米为单位1:1录入，但一般比较倾向于以毫米为单位1:1录入。

2、绘图过程中不能出现重复线、未闭合线，因为重复线容易引起出图是线宽设定的麻烦，而未闭合线则不利于后续工作中的铺装及色带等的填充。

3、绘图过程中不能旋转、移动图元，以免影响坐标设定，以及施工上的麻烦等。

必须旋转时，要在图中标明旋转原点及角度。

4、特殊符号的输入：键盘输入“%%p”，出现“±”符号，键盘输入“%%C”键，出现“φ”符号，键盘输入“%%d”键，出现“°”符号。

（二）图层及颜色设置1、很多人画图时不喜欢分图层，或即使分层，也是将大量图块留在0层，这不是一个好习惯，我们一定要习惯分层设定，分层保存图块的操作模式，同时不要在0层上保留任何图块。

2、使用尺寸标注过程中，软件会自动生成一个名为《Defpoints》的层，这个层默认不打印，不要将任何图块放在此层。

3、插入“图框”图块后，文件一般会生成名为《图框》的层（具体视原图块的分层命名而定），一般不要在这个图层上绘图，以方便我们随时自如的更换图框或更改图框大小，以及重新设定图框等。

4、很多人喜欢将屏幕改成白地黑字，已和现实吻合，但长时间盯着这样的屏幕不利于视力保护；也有很多人喜欢用白色（即255号色，White）来作为所有图块包括文字和标注的绘图颜色，这也不是一个好习惯，我们分不清究竟某个图块究竟是铺装呢还是绿地，因而影响工作效率，因此，除图框、文字、标注采用白色外，其它图块应分层设定颜色，但不要使用白色。

5、图元的颜色最好随图层进行编辑，一般不提倡直接给某个图元指定颜色。

但是，凡事也有例外，对于庭院或其它要求不是正规的小型工程，若是想骗骗甲方，不用出硫酸纸后晒蓝图，也不用直接出白图，而是出“彩图”，图做的花花绿绿的，特别是花灌木和色带，以及秋叶树木等，用其观赏期的花色或叶色来区分植物，颇受一些甲方欢迎；很多不正规的甲方单位还比较偏爱这种模式。

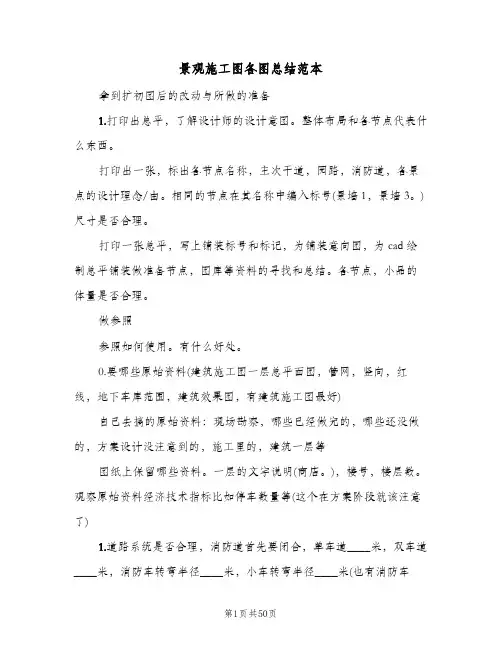

景观施工图各图总结范本拿到扩初图后的改动与所做的准备1.打印出总平，了解设计师的设计意图。

整体布局和各节点代表什么东西。

打印出一张，标出各节点名称，主次干道，园路，消防道，各景点的设计理念/由。

相同的节点在其名称中编入标号(景墙1，景墙3。

)尺寸是否合理。

打印一张总平，写上铺装标号和标记，为铺装意向图，为cad绘制总平铺装做准备节点，图库等资料的寻找和总结。

各节点，小品的体量是否合理。

做参照参照如何使用。

有什么好处。

0.要哪些原始资料(建筑施工图一层总平面图，管网，竖向，红线，地下车库范围，建筑效果图，有建筑施工图最好)自己去搞的原始资料：现场勘察，哪些已经做完的，哪些还没做的，方案设计没注意到的，施工里的，建筑一层等图纸上保留哪些资料。

一层的文字说明(商店。

)，楼号，楼层数。

观察原始资料经济技术指标比如停车数量等(这个在方案阶段就该注意了)1.道路系统是否合理，消防道首先要闭合，单车道____米，双车道____米，消防车转弯半径____米，小车转弯半径____米(也有消防车____米，小车____米之说，详各地的规范)，回车场15____米(有些城市是18____米)，尽端式道路超过____米要设置回车场。

2.登高面(施救面，扑救面)，着火时消防车开进来时用的，一般在建筑出入口一侧，建筑往外____米内的植物不得超过____米，____米到____米内不得有超过____米的植物，而且是软质植物，车可以碾过去的。

3.构筑物要把底层平面放进去，屋顶面用虚线。

4.网格图和坐标图的放样基准点、基准轴先移动到(0，0)，点。

而后al对齐。

5.抓出比例，添加文字6.绿化区域的z型线绘制平面布置图1.平面布置图给人第一感觉是。

图中应直观地告诉施工人员路与景观的大体布置。

2.用虚线明确标出消防道的中心线，用更细的虚线标出次干道的中心线。

3.图上每种东西必须必须各个标明清楚。

4.平面图中的绿地用____号虚线标出地形，绿化边缘用波浪线围合。

最全面的景观设计施工图复习要点以下景观施工图审查要点是在总结万科以往景观工程设计施工经验教训的基础上，结合国家相关设计规范提炼而成，从硬景观设计、种植设计、水电设计等方面进行了细化。

【硬景观设计】一、总体设计要求一、防火要求总图中应设计好消防车的消防车道和高架面，注意人车分流；高层建筑周围或沿建筑的两条长边应设置环形消防通道；消防车最小转弯半径：高层12m，多层9m。

消防通道最小宽度：攀爬面6m，其他地方4m，可做成隐蔽的消防通道。

消防车道坡度：上升面≯1 %，其他地方≯7 %。

消防车道与建筑物的距离应为≮ 5m。

2.流线型设计住宅的出入口应当设置人车分流专用通道；动、静态交通组织合理，通达性好，不影响生活。

商住楼的居民大堂与人流量大的商业服务空间相邻时，商业楼的货运出入口应设在地下室或与大堂入口相反的方向布置，以避免人流与货流交汇，减少交通安全隐患。

3.无障碍设计应考虑无障碍设计，每个内容应符合规范或业主的认可。

4. 安全考虑水景和游泳池的边界是否有护栏或绿化，平台关键边缘的护栏是否符合规范和安全要求（高度应在1050mm以上）。

汀步\小桥两米内水深不得超过500mm，否则应设置栏杆，栏杆高度应在1050mm以上。

5、住宅区道路宽度6.道路和绿地的最大坡度2.总图设计图1、图纸目录中的图纸名称和图号应准确无误。

2. 总体设计说明应包括（但不限于）以下内容：项目概况、设计依据、基本要求、土建施工说明、灌溉给排水工程说明、电气工程说明、种植工程说明等杂项。

三、总平面图的关键要求使用的底图是建筑规划的最终总平面图，各种建筑的地面部分都已经画好了，位置和尺寸都准确。

图纸应涵盖整个设计范围，不得遗漏或遗漏图纸。

图纸应包括所有设计的硬景观，尺寸与大图一致，位置准确。

正确的指南针和刻度。

道路等必须符合法规等的要求。

4. 索引平面图底图是最终正确的景观平面图。

所有硬景观都有大标注，没有缺失标记。

硬景观索引没有重复，索引号与对应的索引明细号相同。

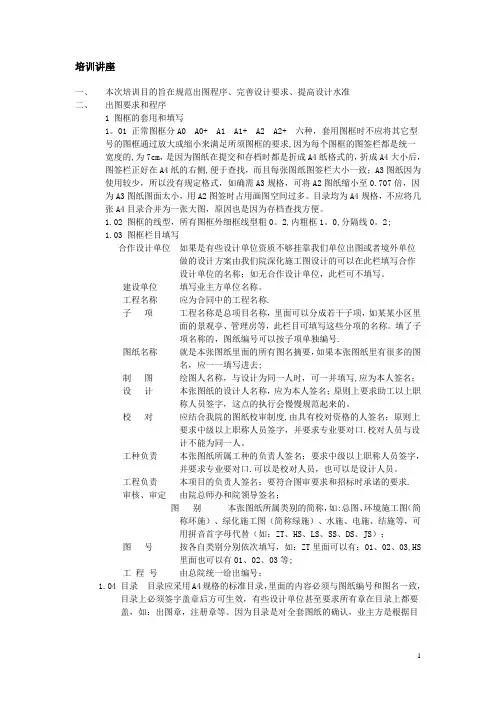

培训讲座一、本次培训目的旨在规范出图程序、完善设计要求、提高设计水准二、出图要求和程序1 图框的套用和填写1。

01 正常图框分A0 A0+ A1 A1+ A2 A2+ 六种，套用图框时不应将其它型号的图框通过放大或缩小来满足所须图框的要求,因为每个图框的图签栏都是统一宽度的,为7cm，是因为图纸在提交和存档时都是折成A4纸格式的，折成A4大小后，图签栏正好在A4纸的右侧,便于查找，而且每张图纸图签栏大小一致；A3图纸因为使用较少，所以没有规定格式，如确需A3规格，可将A2图纸缩小至0.707倍，因为A3图纸图面太小，用A2图签时占用画图空间过多。

目录均为A4规格，不应将几张A4目录合并为一张大图，原因也是因为存档查找方便。

1.02 图框的线型，所有图框外细框线型粗0。

2,内粗框1。

0,分隔线0。

2;1.03 图框栏目填写合作设计单位如果是有些设计单位资质不够挂靠我们单位出图或者境外单位做的设计方案由我们院深化施工图设计的可以在此栏填写合作设计单位的名称；如无合作设计单位，此栏可不填写。

建设单位填写业主方单位名称。

工程名称应为合同中的工程名称.子项工程名称是总项目名称，里面可以分成若干子项，如某某小区里面的景观亭、管理房等，此栏目可填写这些分项的名称。

填了子项名称的，图纸编号可以按子项单独编号.图纸名称就是本张图纸里面的所有图名摘要，如果本张图纸里有很多的图名，应一一填写进去;制图绘图人名称，与设计为同一人时，可一并填写,应为本人签名；设计本张图纸的设计人名称，应为本人签名；原则上要求助工以上职称人员签字，这点的执行会慢慢规范起来的。

校对应结合我院的图纸校审制度,由具有校对资格的人签名；原则上要求中级以上职称人员签字，并要求专业要对口.校对人员与设计不能为同一人。

工种负责本张图纸所属工种的负责人签名；要求中级以上职称人员签字，并要求专业要对口.可以是校对人员，也可以是设计人员。

工程负责本项目的负责人签名；要符合图审要求和招标时承诺的要求.审核、审定由院总师办和院领导签名；图别本张图纸所属类别的简称，如:总图、环境施工图（简称环施）、绿化施工图（简称绿施）、水施、电施、结施等，可用拼音首字母代替（如：ZT、HS、LS、SS、DS、JS）；图号按各自类别分别依次填写，如：ZT里面可以有：01、02、03,HS里面也可以有01、02、03等;工程号由总院统一给出编号；1.04 目录目录应采用A4规格的标准目录，里面的内容必须与图纸编号和图名一致，目录上必须签字盖章后方可生效，有些设计单位甚至要求所有章在目录上都要盖，如：出图章，注册章等。

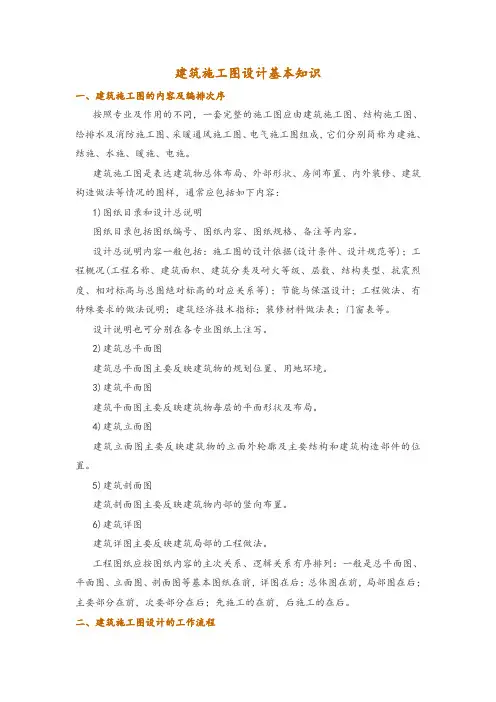

建筑施工图设计基本知识一、建筑施工图的内容及编排次序按照专业及作用的不同，一套完整的施工图应由建筑施工图、结构施工图、给排水及消防施工图、采暖通风施工图、电气施工图组成，它们分别简称为建施、结施、水施、暖施、电施。

建筑施工图是表达建筑物总体布局、外部形状、房间布置、内外装修、建筑构造做法等情况的图样，通常应包括如下内容：1)图纸目录和设计总说明图纸目录包括图纸编号、图纸内容、图纸规格、备注等内容。

设计总说明内容一般包括：施工图的设计依据(设计条件、设计规范等)；工程概况(工程名称、建筑面积、建筑分类及耐火等级、层数、结构类型、抗震烈度、相对标高与总图绝对标高的对应关系等)；节能与保温设计；工程做法、有特殊要求的做法说明；建筑经济技术指标；装修材料做法表；门窗表等。

设计说明也可分别在各专业图纸上注写。

2)建筑总平面图建筑总平面图主要反映建筑物的规划位置、用地环境。

3)建筑平面图建筑平面图主要反映建筑物每层的平面形状及布局。

4)建筑立面图建筑立面图主要反映建筑物的立面外轮廓及主要结构和建筑构造部件的位置。

5)建筑剖面图建筑剖面图主要反映建筑物内部的竖向布置。

6)建筑详图建筑详图主要反映建筑局部的工程做法。

工程图纸应按图纸内容的主次关系、逻辑关系有序排列：一般是总平面图、平面图、立面图、剖面图等基本图纸在前，详图在后；总体图在前，局部图在后；主要部分在前，次要部分在后；先施工的在前，后施工的在后。

二、建筑施工图设计的工作流程进入建筑施工图设计阶段，建筑师需从调整平面关系、推敲形式构成等方面来深化完善建筑方案，同时协调各专业之间的设计矛盾，从而为施工准备齐全的设计文件。

建筑施工图的绘制，一般是按平面、立面、剖面、详图的顺序来进行的，也可以画完平面图后再画剖面图，然后根据投影关系再画出正立面图等，再标注尺寸和书写文字说明。

绘图的基本要领：先整体后局部；先骨架后细部；先画图后注字。

建筑施工图设计在程序上有两个特点：一是建筑专业的平、立、剖三大图样的设计是互动进行的，尽管按顺序先是平面图的设计，但要想完成全部的设计内容还必须要在各部分内容包括节点详图确定之后，将相关内容及尺寸完善到平、立、剖的设计图纸中，节点详图的设计与确定是在平、立、剖的设计基础上进行的，它们是相辅相成的；二是建筑、结构、给排水、电气各专业的施工图设计也是交叉同步进行的，各专业互相提出问题、解决问题，最终达到统一与共识。

景观施⼯图内容及注意事项（整理）景观⼯程施⼯图图纸设计规范、结构内容及技术要求第⼀部分景观设计的依据：景观设计主要依据的国内相关设计法规与规范标准有：1．《城市绿地设计规范》2．《公园设计规范》3．《城市居住区规划设计规范》4．《城市道路绿化规划与设计规范》5．《城市绿化⼯程施⼯及验收规范》6．《森林公园总体设计规范》7．《风景园林图例图⽰标准》8．《居住区环境景观设计导则》第⼆部分图纸结构内容及技术要求⼀、总要求施⼯图的设计⽂件要完整，内容、深度要符合要求，⽂字、图纸要准确清晰，整个⽂件要经过严格校审，避免“错、漏、碰、缺”。

施⼯图设计应根据已通过的⽅案设计⽂件、初步设计⽂件及设计合同书中的有关内容进⾏编制，内容以图纸为主，应包括：封⾯、图纸⽬录、设计说明、图纸、材料表、材料附图、详细⾯积指标等。

施⼯图设计⽂件⼀般以专业为编排单位，分别为园建、绿化、结构、给排⽔、电⽓专业等。

各专业的设计⽂件应经严格校审、签字后，⽅可出图及整理归档。

⼆、设计深度施⼯图的设计深度应满⾜以下要求：1 能据以编制施⼯图预算；2 能据以安排材料、设备订货及⾮标准材料的加⼯；3 能据以进⾏施⼯和安装；4 能据以进⾏⼯程验收；在设计中应因地制宜地积极推⼴和正确选⽤国家、⾏业和地⽅的建筑标准设计，并在设计⽂件的设计说明中说明图集名称和页次。

关于设计说明书和图纸应表达的内容、深度等要求，是考虑对园林景观⼯程通⽤⽽编制的。

在进⾏⼀项园林⼯程具体设计时，应根据设计合同书的要求，参照本⽂对相应内容的深度要求编制设计⽂件；当⼯程项⽬中有本⽂未列⼊的内容时，宜参照本⽂对深度的要求，将其增加编⼊设计⽂件中。

三、图纸封⾯及图框图纸封⾯应包含项⽬名称、图纸专业、设计出图单位、出图时间及出图版本。

图框应采⽤设计规范标准尺⼨图框，应包含下图所⽰内容。

应注意总图中，在位置⽰意及指北针⼀栏仅⽤表⽰指北针；但在分区详图中，必须将总平⾯缩⼩放置在该栏中，并表⽰出该分区在总图上的位置。

园林景观工程的施工图设计要点摘要：为了更好的促进园林景观工程建设发展，加强园林景观工程施工图设计要求是非常必要的。

近些年，城市化建设不断向前推进，人们对居住环境的要求也越来越高，园林景观工程既可以满足城市美化的需求，也能够提升人居品质。

园林景观装点城市的同时，又可以促进人与自然、人与城市的和谐发展。

因此，越来越多的人开始关注园林建设，注重园林建设，而做好施工图设计，是确保园林景观工程价值与功能得以实现的前提。

关键词：园林景观；施工图；设计要点引言施工图是园林景观工程施工顺利进行的先决因素。

掌握园林景观工程施工图设计要点是对设计人员的最基本要求。

园林景观工程施工环节多、设计内容复杂，因此，为了保障施工图设计效果，势必要深入园林景观工程实际，对园林工程进行实地考察，从实际情况出发，进行施工图设计。

做好施工图设计规划，为园林景观工程施工提供保障。

1园林景观施工图概述1.1 园林景观施工图难以标准化与建筑设计相比，园林景观设计在形式上是比较自由的，其中所包容的设计对象更多，设计尺度跨度大，形式多样。

以园林景观亭廊为例，根据不同的设计需求，可以将其设计为混凝土的、石质的、木材的，也可以是玻璃的，如图1所示。

在同一个设计方案中，也可以出现多种形式的景观亭廊。

设计师只要能够满足施工图需求，在不违背方案设计的前提下，可以综合多种施工方法。

园林工程在施工图绘制时[1]，很难做到向建筑工程那样，某些构件只要引入标准图集就行，它要求每一个园林小品甚至构件的施工图设计都必须自己画，并且需要详细绘制到每个细节，这样才能够指导施工，才可以为施工技术人员提供参考和指导。

施工图设计师必然是需要知识面广泛，审美素养极高。

繁杂、内容涉猎广泛也成为了园林景观施工图的一大特点。

图1 亭廊1.2 园林景观设计的特点园林景观设计偏向于边缘学科，设计师在设计中往往会运用很多其他学科的专业知识，这些专业知识对于本学科专业人士来说，可能算不上难点，但是，对于非本学科的园林设计师来说，确是跨领域的挑战。

高手教你如何画景观施工图(实用经验)则1、工作目标1.1规范化有效提高设计的工作质量；1.2标准化提高设计的工作效率；1.3网络化便于网络上规范化管理和成果的共享。

2、工作范围本标准是依据建筑CAD制图的统一规则，适用于我公司建筑工程和景观工程及相关领域中的CAD制图。

3、工作风格本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。

CAD制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：封面图纸目录景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。

建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

绿化专业：绿化设计说明；苗木材料表；总图；乔木种植图；灌木种植图；地被种植图；3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType 字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。

园林施工图该图纸包含：总平面定位图总平面布置图绿化总平面图壁泉水池平面图壁泉水池立面图中心广场（绿地）平面图花池组合平面图主入口及儿童游戏场平面图花架顶平面住宅入户庭院平面图以及节点详图某街头绿地景观设计全套施工图纸包括：总平面图弧型水池墙面展开装饰框大样园路铺砖旱池大样旱池铺地大样柱顶立面大样柱顶平面大样观赏花坛大样临江平台大样人行道铺装剖面大样花坛大样石墙立面栏杆大样石墙基础花饰大样拦杆-1展开大样配筋、剖面及大样图等某中心绿地景观及绿化设计图包括：中心绿地绿化平面布置图绿荫广场铺地详图平面布置图灯光及水池平面布置图屋顶花园绿化平面布置图入口广场平面图凉亭详图入口广场东立面太极广场平面图小广场及木板道详图中心绿地局部铺地详图中心绿地局部铺地详图等园建目录园建总说明总平面及竖向标高图定位网格图(看需要)铺装总平面图景观大样索引图剖面图(景点侧视图)各景观大样图.水目录给排水总说明给排水总平面图给排水水景大样索引图各水景给排水图(平面图,系统图,材料表) 3.电气目录电气总说明配电总平面图系统图材料表4.绿化目录绿化总平面图(包括苗木表)绿化定位图(网格图)景点局部绿化图(注;看需要)1.园林设计图纸是园林设计设计人员掌握园林艺术理论、设计原理、有关工程技术及制图基本知识的基础上综合运用建筑、山石、水体、道路和植物等造园要素，经过艺术构思和合理布局所绘制的专业图纸。

2.常见的园林设计图纸主要包括以下几种。

1.总体规划设计图2.竖向设计图3.园林植物种植设计图4.园林建筑单体初步设计图5.园林工程施工图（园林工程施工图的作用主要是园林工程建设过程中对施工进行指导。

主要包括：施工总平面图、种植施工图、竖向施工图、园林建筑施工图、园路广场工程施工图、假山工程施工图、水井工程施工图及园林供电施工图等。

）3.园林总图园林总图部分应包括以下内容：总平面图、分区平面图、竖向设计图、放线定位图、铺装平面图、索引图等；对于简单小型工程，可不做分区平面图，并将竖向设计图与放线平面图合并，将铺装平面图与索引图合并4.主要有：a总平面及索引图（包括各景点的名称，各景点索引，各分区索引）b竖向设计图（包括道路节点标高及各景点控制标高、道路排水坡度，场地排水坡度，等高线的绘制）c放线平面图（包括各景点的定位，道路的宽度，定位坐标，有必要时可加设方格网）d铺装总平面图（包括材料档次定位及种类确定）e植物配置图（包括乔灌木平面布置图，地被植物平面布置图，植物名录表）f分区详图（广场、水景、节点大样）g园林建筑小品（种类很多）h水施工图（目录、给排水总说明、给排水总平面图、给排水水景大样索引图、各水景i给排水图(平面图,系统图,材料表)）j电施工图（目录、电气总说明、配电总平面图、系统图、材料表）5.完整的图纸应包括：1.图纸目录2.设计说明3.总平面，分区索引图，详图索引图4.定位图5.竖向排水6.硬质铺装图7.乔木种植图，灌木种植图。

园林景观施工图各图总结范文园林景观施工图是指在完成规划设计、方案设计和初步设计的基础上，进一步细化、详细描述园林景观项目的施工要求和相关信息的图纸。

园林景观施工图的编制是工程施工的依据，对于保证项目的顺利进行、施工质量的确保具有重要的作用。

下面是园林景观施工图各图的总结范文。

一、层次图：层次图是园林景观施工图中的一种重要图件，它主要是用来表达土方工程的情况。

通过层次图可以清晰地看出地面的高低差，从而提供了土方工程施工的依据。

层次图的编制需要根据工程的实际情况，合理设置高程点和层次线，以及标注相关的尺寸和高程数据。

这样可以确保土方工程施工的准确性和顺利完成。

二、平面图：平面图是园林景观施工图中的一个重要部分，它主要用来描述园林景观项目在平面上的布局情况。

通过平面图可以清楚地看到园林景观项目中各个构筑物、植物和道路等元素的位置和相互关系。

平面图的编制需要根据规划设计和方案设计的要求进行，合理设置各个元素的位置和尺寸。

此外，平面图还需要标注相应的施工要求和参数，以便施工人员能够准确地进行施工。

三、立面图：园林景观项目在立面上的形态和布局情况。

通过立面图可以清楚地看到园林景观项目中各个构筑物的高度和外观，以及与周围环境的关系。

立面图的编制需要根据规划设计和方案设计的要求进行，合理设置各个构筑物的高度和尺寸。

此外，立面图还需要标注相应的构造要求和材料要求，以便施工人员能够准确地进行施工。

四、剖面图：剖面图是园林景观施工图中的一个重要图件，它主要用来描述园林景观项目在剖面上的形态和布局情况。

通过剖面图可以清楚地看到园林景观项目中各个构筑物和地形地貌的情况，以及与周围环境的关系。

剖面图的编制需要根据规划设计和方案设计的要求进行，合理设置各个构筑物和地形的高度和尺寸。

此外，剖面图还需要标注相应的构造要求和材料要求，以便施工人员能够准确地进行施工。

五、标准细部图：标准细部图是园林景观施工图中的一种重要图件，它主要用来描述园林景观项目中一些特殊构造细节的情况。

施工图的基本知识房屋建筑施工图是指利用正投影的方法把所设计房屋的大小、外部形状、内部布置和室内装修,以及各部分结构、构造、设备等的做法,按照建筑制图国家标准规定绘制的工程图样。

它是工程设计阶段的最终成果,同时又是工程施工、监理和计算工程造价的主要依据。

按照内容和作用不同,房屋建筑施工图分为建筑施工图(简称“建施”)、结构施工图简称“结施”)和设备施工图(简称“设施”)。

通常,一套完整的施工图还包括图纸目录、设计总说明(即首页)。

图纸目录列出所有图纸的专业类别、总张数、排列顺序、各张图纸的名称、图样幅面等,以方便翻阅查找。

设计总说明包括施工图设计依据、工程规模、建筑面积、相对标高与总平面图绝对标高的对应关系、室内外的用料和施工要求说明、采用新技术和新材料或有特殊要求的做法说明、选用的标准图以及门窗表等。

设计总说明的内容也可在各专业图纸上写成文字说明。

一、房屋建筑施工图的组成及作用（一）、建筑施工图的组成及作用建筑施工图一般包括建筑设计说明、建筑总平面图、平面图、立面图、剖面图及建筑详图等。

建筑施工图表达的内容主要包括房屋的造型、层数、平面形状与尺寸,房间的布局、形状、尺寸、装修做法,墙体与门窗等构配件的位置、类型、尺寸、做法,室内外装修做法等。

建造房屋时,建筑施工图主要作为定位放线、砌筑墙体、安装门窗、装修的依据。

各图样的作用分别是：建筑设计说明主要说明装修做法和门窗的类型、数量、规格、采用的标准图集等情况。

建筑总平面图也称总图,用以表达建筑物的地理位置和周围环境,是新建房屋及构筑物施工定位,规划设计水、暖、电等专业工程总平面图及施工总平面图设计的依据。

建筑平面图主要用来表达房屋平面布置的情况,包括房屋平面形状、大小、房间布置,墙或柱的位置、大小、厚度和材料,门窗的类型和位置等,是施工备料、放线、砌墙、安装门窗及编制概预算的依据。

建筑立面图主要用来表达房屋的外部造型、门窗位置及形式、外墙面装修、阳台、雨篷等部分的材料和做法等,在施工中是外墙面造型、外墙面装修、工程概预算、备料等的依据。

施工图基本知识图解一、基本知识1、标高1.1绝对标高亦称绝对高程或海拔高度,我国把青岛附近黄海的平均海平面定为绝对标高的零点,全国各地的标高均以此为基准。

1.2标高是把某地点对应的绝对标高定义为±0.000，(如名辉12#楼27.5)也称相对标高。

建筑中一般与一层室内地面对应的绝对标高为±0.000标高。

2、指北针针尖指向是北向，表示图纸上建筑物相对于北向的座向，看图方向一般按上北下南，左西右东的看图方向。

3、定位轴线3.1定位轴线是用以确定主要结构位置的线，如确定建筑的开间或柱距，进深或跨度的线称为定位轴线。

3.2标注在图样的下方与左侧，横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写。

拉丁字母的I、O、Z不得用做轴线编号。

因为为了区分1、0、2等数字,只是为了避免不必要的混淆而已,GB/T50001-2001 房屋建筑制图统一标准也规定了的,不能使用。

3.3 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号。

4、剖视的剖切符号4.1剖切符号分为两种，一种是“剖切视图符号”，一种是“剖面图(又叫断面图)符号”。

剖切视图除了断面，还包括能看见的后面的投影。

剖面图(断面图)仅仅表示断面形状，不画后面还能看见的其他投影像。

4.2 ∟的粗实线符号是剖切视图符号,字母/数字朝哪边,表示向哪边看。

断面剖切符号是一根长细线通过剖切位置，断面剖切符号标示中，标注数字在那边,就朝那边看。

(示例)5、索引符号与详图符号在施工图中,有时会因为比例问题而无法表达清楚某一局部,为方便施工需另画详图.一般用索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号。

6、引出线6.1引出线是对图样上某些部位引出做文字说明、尺寸标注和索引详图等用的，以细实线绘制。

6.2文字说明宜注写在横线的上方，也可注写在横线的端部。
