机械图纸的基础知识识图篇

机械识图的基本知识一、机械图纸的概念（1）工程图纸：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图纸，简称图纸(也叫图样)。

◆工程图纸可分为：机械图纸、建筑图纸、水利工程图纸等。

（2）机械图纸：是生产中最基本的技术文件；是设计、制造、检验、装配产品的依据；是进行科技交流的工程技术语言。

它的主要内容为一组用正投影法绘制成的机件视图，还有加工制造所需的尺寸和技术要求。

二、投影（1）投影的基本概念◆用灯光或日光照射物体，在地面或墙面上就会产生影子，这种现象就叫投影。

◆正投影：当投射线互相平行，并与投影面垂直时，物体在投影面上所得的投影叫正投影。

（2）三面视图：指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。

三视图的投影规律: 物体有长、宽、高三个方向的尺寸，三个视图不是孤立的，而是彼此关联的。

主视图表明物体的高和长；俯视图反映物体的长和宽；左视图反映物体的高和宽。

其投影规律归纳为：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等，即“长对正，高平齐，宽相等”。

这是画图和看图的主要依据。

◆主视图：表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。

◆俯视图：表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。

◆左视图：表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。

三、图纸视角（1）视角定义图纸的画法：两种形式：“第一视角”和“第三视角”◆ISO国际标准规定：在表达机件结构中，第一角和第三角投影法同等有效。

中国、英国、德国等侧重第一角画法，美国、日本及港资台资企业侧重第三角画法。

◆视角定义第一视角：是按人（观察者）－－物（机件）－－面（投影面）的相对位置，作正投影所得的图形的方法。

第三视角：是按人－－面－－物的相对位置关系，作正投影所得的图形的方法。

机械识图，制图一．制图的基本知识。

1.基本本制图标准。

.图纸幅面和格式。

纸基本幅面和代号A0 841*1189A1 594＊841A2 420＊594A3 297＊420A4 210＊2972比例原值比例1：1放大比例n：1缩小比例1：n3图纸;粗实线宽度b 用于表可见轮廓线细实线宽度b/3 用于尺寸线,尺寸界线,剖面线虚线宽度b/3 用于不可见轮廓线细点画线宽度b/3 用于轴线,中心线双点画线宽度b/3 用于相邻辅助零件的轮廓线,极限位置的轮廓线粗点画线宽度b 用于有特殊要求的线和表面双折线宽度b/3 用于断裂处的边界波浪线宽度b/3 用于断裂处的界线,视图和剖视的分界线4.尺寸的基本规则1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关；2）图样上的尺寸以毫米为单位，不需标注计量单位的代号或名称，如采用其它单位，则必须注明相应的计量单位的代号或名称;3）机件的每一个尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上；4）标注尺寸时，应尽可能使用符号和缩写词，如:直径φ半径R球直径Sφ球半径SR厚度t 正方形450倒角 C 深度沉孔或锪平埋头孔均布EQS 同一类型数TYP。

n参考Ref5.组成6。

标注方法及简化标注(附图）7.弧连接斜度2）锥度 222dD tg C -==α二. 投影的基本特性.5）中心投影法:光源较近6）平行投影法：投射中心无限运①正投影：投影方向与投影平面垂直②斜投影：投影方向与投影平面成一定的倾斜角2.1）立视图:正面，正立投影面V2）俯视图：水平面，水平投影面H3）侧视面：侧面，侧立投影面W4）投影轴：投影面之交线，OX、OY、OZ5）原点：三根投影轴相互垂直交为一点2、视图的“三等”规律：长对正、交平齐、高相等。

3、视图与物体之关系。

(第一角投影）1）主视图反映物体的上、下和左、右2）俯视图反映物体的左、右和前、后3）左视图反映物体的上、下和前、后4、投影的特性1）相拟性2）积聚性5、物体的截交线几何体被平面（称为截平面）截切，在其表面上产生的交线1）截交线是截平面与被截立体表面的共有线2）截交线是一个闭合的平面图形6、几何体的尺寸注法1）平面立体，一般标注长、宽、高三方面的尺寸2）正棱柱、正棱锥、标注高度及底部的外接圆直线3）圆柱、圆台，则标出高度和底圆直径4）球只标注其直径或半径7、轴测图1）概念：a．轴测图;b．轴测轴；c．轴间角；d．轴向伸缩系数2）正等测图①、三轴类角为1200②、伸缩系数为0.82，实际作图时取为13）斜二测图①、OX与OZ夹角为900，伸缩系数为1②、OY与OZ平角及DY与OX夹角为135°，伸缩系数为0.5③、图在OXY面上一中心线与OX夹角7°1ˊ8、组合体正形体分析法1）组合形式：①、叠加a．堆积（平面与平面）b．相切(平面、圆与圆）c．相贯（相交)②、切割③、综合（即有叠加，又有切割）2）组合体的画法①、三视图a．形体分析b．选择主视图（主要特征及正常位置）c．选比例定图幅d．布置视图e．绘制底稿1②、轴测图叠加法a．切割法3）组合体的尺寸注法①、定形尺寸,确定形状②、定位尺寸，确定相应位置③、总体尺寸，总体的长、宽、高④、合尺寸，与其它零件的配合情况4）尺寸基准①、定义：标注尺寸的起点②、确定:可选组合体的对称平面、底面、重要的端面以及回转体的轴线5）标注尺寸注意事项①、透彻分析结构形状，明确各组成部分之相对位置②、尺寸尽量集中，不要分散③、尺寸注在特征明显的视图上，并尽量避免注在虚线上④、避免尺寸、数字及轮廓相交，与两视图有关的尺寸最好注在面视图之间，便于看图。

《机械识图》基础知识1、每张图样必须绘制标题栏，标题栏位于图纸的。

标题栏中的文字方向为。

2、比例是指与线性尺寸之比。

3、原值比例：的比例，如1:1；放大比例：的比例，如2:1；缩小比例：的比例，如1:2.4、绘制图样时，应注意：○1同一图样中，同类图线的宽度应。

○2虚线、细点画线及双点划线中画的和应各自大小相等。

○3点画线、双点画线的首尾应是而不是点；点画线彼此相交时应该是相交，中心线应超过轮廓线3-5mm。

在较小的图形上绘制细点画线有困难时，可以用代替。

○4若各种图线重合，应按、、点画线的先后顺序选用线型。

5、尺寸标注的基本规则：○1物体的应以图样上所注的为依据，与图形的大小及绘图的准确程度无关。

○2图样中的尺寸以为单位时，不需注明计量单位的符号或名称，如采用其他单位，则相应计量单位的符号。

○3物体的每一尺寸在图样中一般，并应标注在反映结构形状的图形上。

○4图样中所注尺寸是该物体的尺寸，否则应另加说明。

6、标注尺寸的要素：○1尺寸界线：表示尺寸的度量，用绘制，由图形的轮廓线、轴线或对称中心线处引出。

也可以利用轮廓线、或作为尺寸界线。

尺寸界线一般应与尺寸线垂直，并超出尺寸线的终端2-3mm。

○2尺寸线：尺寸线表示尺寸的度量，一端或者两端带有终端符号，用单独画出。

尺寸线用其他图线代替，也不得与其他图线重合或画在其他图线的延长线上。

标注线性尺寸时，尺寸线与所标注的线段。

○3尺寸数字：表示物体尺寸的。

尺寸数字一般应标注尺寸线的。

7、线性尺寸的注法：○1线性尺寸数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。

水平方向的尺寸数字由左向右书写，字头；竖直方向的尺寸数字右下向上书写，字头；倾斜方向的尺寸数字字头应有的趋势。

尽量避免在图示30°范围内标注尺寸，若无法避免时可引出标注。

○2圆、圆弧及球面的尺寸注法标注直径时，应在尺寸数字前加注符号“”，标注半径数字时，应在尺寸数字前加注符号“”元或大于半圆的圆弧一般应标注，半圆或者小于半圆的圆弧一般标注，尺寸线指向圆心，在接触圆的终端画上箭头。

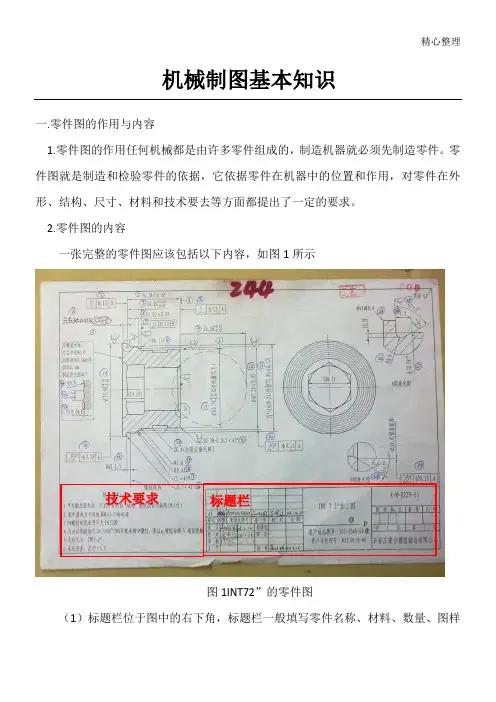

精心整理机械制图基本知识一.零件图的作用与内容1.零件图的作用任何机械都是由许多零件组成的，制造机器就必须先制造零件。

零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。

2.零件图的内容一张完整的零件图应该包括以下内容，如图1所示图1INT72”的零件图（1）标题栏位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样标题栏技术要求的比例，代号和图样的责任人签名和单位名称等。

标题栏的方向与看图的方向应一致。

（2）一组图形用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。

（3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和（二、6前视图（主视图）、左视图、右视图、顶视图、底视图及后视图。

全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖试图半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。

四、尺寸及其标注1、尺寸的定义：以特定单位表示线性尺寸值的数值2、尺寸的分类：1）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。

2）实际尺寸通过测量获得的尺寸。

3）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。

4）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。

上下偏差统称为极限偏差，偏差可正可负。

5）尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动量。

尺寸公差永为正值例如：Φ200.5-0.31；其中Φ20为基本尺寸，0.81为公差。

0.5为上偏差，-0.31为下偏差。

20.5和19.69分别为最大最小极限尺寸。

6）零线在极限与配合图中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。

机械知识培训之机械识图篇机械知识培训之主讲人:郭世誉机械识图篇目录前言第1章识图的基本知识第2章图样基本表示法第3章零件图的识读第4章装配图的识读前言一、培训目的二、机械图的重要性一、培训目的通过本次培训，我们将学习如何熟练掌握机械识图方面的一些常识和技巧，并将它灵活运用到实践工作中去，提高我们的工作效率，为社会为企业也我们自己创造更多的价值！二、机械图的重要性在机械工业企业中，设计和技术人员要绘制机械图，以表达产品的设计意图；施工人员要读机械图，根据机械图加工、装配和检验产品。

交流和引进技术，也必须先交流和引进图纸。

一个机械工人如果不识机械图，那等于不懂“行话”，工作起来将困难重重，漏洞百出，为企业为自己带来严重的经济损失。

识读机械图是现代机械工业的一种入门知识。

第1章识图的基本知识1.1 机械图样1.2 识图的基本知识1.3 斜度和锥度1.4 投影规律1.5 基本体三视图识读1.6 组合体三视图识读1.7 练习题1.1 机械图样图样：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样，简称图样。

机械制造业所使用的图样称为机械图样，图样是工程技术人员借以表达和交流技术思想不可缺少的工程语言。

?#004699'>0图形优点缺点立体图富有立体感，直观形象度量性差，作图困难。

视图?#004699'>0能准确地表达出物体的形状和大小，且度量性好，作图方便。

直观性较差，需将三个视图综合起来想象出空间形状。

立体图（轴测图）和视图1.2 识图基础1、粗实线：2、细实线：3、波浪线：4、虚线：5、细点画线：项目内容说明备注图纸幅面A<#004699'>0、A1、A2、7><A3、A4A<#004699'>0幅面为841×1189，A1幅面为A<#004699'>0的一半，以此类推。

机械识图的基础知识1、机械图样的概念（1）工程图样：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样，简称图样。

◆工程图样可分为：机械图样、建筑图样、水利工程图样等。

（2）机械图样：是专门研究绘制机械图样理论和方法。

是生产中最基本的技术文件；是设计、制造、检验、装配产品的依据；是进行科技交流的工程技术语言。

它的主要内容为一组用正投影法绘制成的机件视图，还有加工制造所需的尺寸和技术要求。

2、投影（1）投影的基本概念◆用灯光或日光照射物体，在地面或墙面上就会产生影子，这种现象就叫投影。

◆正投影：当投射线互相平行，并与投影面垂直时，物体在投影面上所得的投影叫正投影。

（2）三面视图：指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。

◆主视图：表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。

◆俯视图：表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。

◆左视图：表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。

3、图纸视角（1）视角定义图样的画法：两种形式：“第一视角”和“第三视角”◆ISO国际标准规定：在表达机件结构中，第一角和第三角投影法同等有效。

我国则侧重第一角画法（英国、德国等），我们公司则侧重第三角画法，（美国、日本及港资台资企业）◆视角定义第一视角：是按人（观察者）－－物（机件）－－面（投影面）的相对位置，作正投影所得的图形的方法。

第三视角：是按人－－面－－物的相对位置关系，作正投影所得的图形的方法。

（2）视角举例识别◆第一视角：◆第三视角：（3）第三角投影的视图◆第三角投影法的各投影面展开时，同第一角投影法相同，规定V面不动，将其它投影面旋转到与V面成一个平面。

◆展开后的顶视图位于前视图的上方，右视图位于前视图的右方。

◆用第三角投影法得到的六个基本视图的名称是：前视图、顶视图、右视图、后视图、底视图、和左视图。
