图1: DS7426 总线转换模块
安装及布线
注意：
• 请按照本安装指南进行安装，否则会可能导致损害报警主机
• 连接DS7426之前请断开报警主机电源
• DS7426 必须安装在室内及干燥，电磁屏蔽的环境安装要求：
a. RS485/MUX总线均可使用屏蔽双绞线(建议使用
b. RS485总线无中继时单段最大距离为1.2km.
c. 通过使用标准RS485总线中继器, RS485总线距离可以延长到
d. 经过DS7426转换后的MUX总线最大距离为1000m (
建议每路MUX总线距离不超过400m,否则会对可视对讲系
e. 第一个DS7426模块应安装在DS7400Xi-CHI报警
f. 在每个DS7400Xi系统上,如果MUX总线驱动模块为
模块为DS7436，系统最多总共可使用64块DS7426
DS7426.每路RS485总线，除第一块外, 其它各个
图3
图4
系统架构图:
DS7400Xi的MUX总线驱动模块为。
DS7400常用调试说明DS7400报警主机的编程并不是很复杂。
在编程之前，敬请用户必须先详细地阅读安装使用说明书，（再次敬请用户认真阅读使用说明书！可达到事半功倍的效果！）并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。
编程前请认真阅读说明书，正确的接好连线。
（正确接好连线是编好程序的前提）。
如果是第一次使用DS7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。
一、正常布防：密码（1234）+“布防”键。
二、撤防和消警：密码（1234）+“撤防”键。
三、强制布防：密码（1234）+“布防”键+“旁路”键四、防区旁路：密码（1234）+“旁路”键+XXX（防区号，且一定是三位数，如008）五、进入编程和退出编程：进入编程是9876#0（密码+#0），退出编程是按“*”四秒钟，听到“嘀”一声表示已退出编程。
六、如何填写数据：DS7400主机的编程地址一定是四位数，地址的数据一定是两位数。
进入编程后，键盘的灯都会闪动，LCD显示：Prog Mode 4.05Adr=DS7400Adr=后面的就是要写上去的四位数的地址。
输入地址后，接着输入21# 则会交替显示该地址上的两位数据；或者按“#”则可以出现数据1；再按“#”则可出现数据2。
（出厂值，可以通过编程改变的），然后自动跳到下一个地址。
如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode 4.05 Adr= 。
七、确定防区的功能：（地址是0001—0030），所谓防区功能就是该防区是延时防区、即时防区、24小时防区等等。
其中01代表延时防区；03代表即时防区；07代表24小时防区。
（此项一般不用编写，用出厂值即可）八、确定一个防区的功能：（地址是0031—0278），0031代表第一防区，0032代表第二防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址0038中的数据改为03 ，再按“#”确认就可以了。

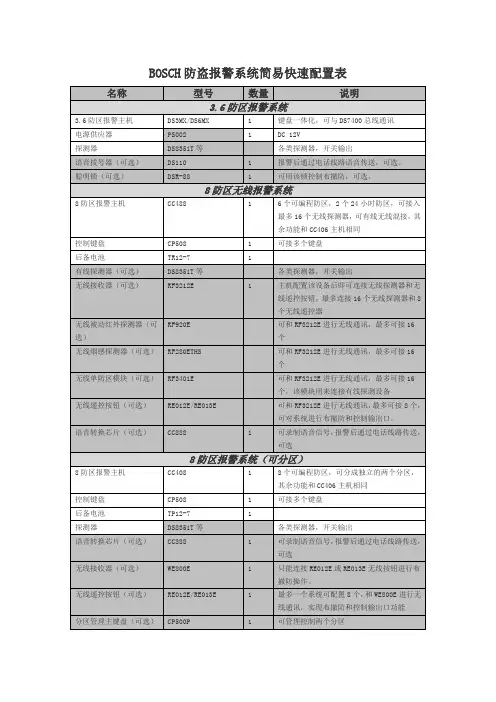

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==博世cc408,说明书篇一：cc408报警主机技术手册CC408报警主机技术手册（安装使用CC408报警主机前，请务必认真阅读本手册和设备随机的《CC408安装手册》，如本手册与《CC408安装手册》有不符的，以《CC408安装手册》为准。
）1、【基本信息】1.1器材名称：八防区报警主机1.2器材型号：CC4081.3器材种类：安防报警主机类1.4器材品牌：博世 (BOSCH)1.5器材建议使用年限：3—4年2、【功能信息】2.1基本功能2.1.1 可以设置8组用户密码和使用8个无线遥控按钮；2.1.2 有6个可自定义防区，2个24小时类型防区；2.1.3 可以按照预先设定的时间自动布防和撤防；2.1.4 可以通过键盘直接产生胁持、紧急、火警和救护信号；2.1.5 具有外出和居家两种布防模式；2.1.6 进入和外出延时时间内有警告音提示；2.1.7 交流电故障和系统故障可由键盘直接显示；2.1.8 声光报警输出；2.1.9 可编程继电器输出；2.1.10 可以区分火警报警音和盗警报警音；2.1.11 具有防区自检功能；2.1.12具有电话线路监测功能，电话线路如有故障可由主机本地报警。
2.2器材应用一般应用于监察范围不大、防区总数量不超过8个防区的场所。
具体场所范围大小还与使用的电源线、信号线的线径粗细有关。
2.3器材优势：主机能进行分区布控2.4器材不足：无3、【参数信息】3.1工作电压：主板18-22AC 后备电池12VDC 1.2Ah-7Ah。
3.2功率范围：23.4-28.6VA。
3.3环境温度：0℃~45℃。
3.4工作湿度：10% ～ 95%。
3.5防水性能：防水性能差，只适合室内安装。
4、【使用信息】4.1器材功能检验内容4.1.1在正常工作环境下，给主机上电，是否能正常开启。
版权声明除非特别声明，本出版物的版权归博世安保有限公司（“博世公司”）所有，并保留所有权利。
您可以下载本出版物的单份副本。
一旦您下载本出版物，即表明您同意：(i) 只使用此出版物供自己参 考；(ii) 不得利用此出版物从事商业活动或向任何 人收取费用；(iii) 未经博世公司的事先书面许可， 不得以任何方式更改此出版物。
除上述规定或《版权法案 1968 (Cth)》授权以外， 未经博世公司的事先书面许可，任何人不得以任何形式或经由任何方式复制、传输、修改或存储本出版物的任何部分。
责任声明本材料专门供在该产品安装方面具备专业知识经验的商业人士使用。
不具备相应专业经验的人员在尝试安装前应寻求相关协助。
我们已经尽量认真仔细地准备本材料，博世安保有限公司及其代表机构对其中任何信息或遗漏给任何个人或实体带来的任何直接或间接的损失或损害不承担任何责任。
博世安保有限公司保留随时修改其产品功能与规格的权力，恕不另行通知。
目录1.0 简介 (8)1.1ICP-CC488 功能特性 (8)1.2快速入门 (9)1.2.1设置日期和时间 (9)1.2.2ICP-CC488 防区预设值 (9)1.2.3防区类型 (9)2.0 键盘指示灯 (10)2.1ICP-CP508W 八防区 LED 键盘 (10)2.2ICP-CP508LW 八防区 LCD 键盘 (11)2.3ICP-CP500PW LED 分区主键盘 (12)2.4ICP-CP516 十六防区键盘 (13)3.0 系统操作 (13)3.1在外出模式下布防系统 (13)3.2从外出模式下撤防系统 (14)3.3在居家模式 1 下布防系统 (14)3.4从居家模式 1 下撤防系统 (14)3.5在居家模式 2 下布防系统 (15)3.6从居家模式 2 下撤防系统 (15)3.7键盘胁持报警 (15)3.8键盘紧急报警 (16)3.9键盘火警 (16)3.10键盘救护报警 (16)3.11隔离防区 (16)3.11.1标准隔离 (16)3.11.2用户码隔离 (16)3.12故障分析模式 (17)3.13故障说明 (17)4.0 远程无线发射器操作 (19)4.1远程无线发射器操作指示 (20)4.2远程无线用户码权限级别 (20)4.3更改或删除远程无线用户码 (20)5.0 系统功能 (20)5.1安装员密码功能 (21)5.1.1添加或删除无线设备 (21)5.1.2设置发送第一个测试报告需等待的天数 (21)5.1.3修改个人报警电话号码 (22)5.1.4更改布防/撤防电话报警转拨指令 (22)5.1.5设置居家模式 2 防区 (23)5.1.6辅助警号服务模式 (24)5.1.7打开/关闭电话监控模式 (24)5.1.8步测模式 (24)5.1.9事件记录回查模式 (24)5.2主码功能............................255.2.1同时布防/撤防两个分区.. (25)5.2.2更改和删除用户码 (25)5.2.3更改和删除远程无线用户码 (26)5.2.4修改个人报警电话号码 (26)5.2.5更改布防/撤防电话报警转拨指令 (27)5.2.6设置居家模式 2 防区 (28)5.2.7打开/关闭输出 (28)5.2.8设置日期和时间 (28)5.2.9步测模式 (29)5.2.10事件记录回查模式 (29)5.3用户码功能 (29)5.3.1同时布防/撤防两个分区 (29)5.4单键功能 (29)5.4.1在外出模式下布防系统 (29)5.4.2在居家模式 1 下布防系统 (30)5.4.3在居家模式 2 下布防系统 (30)5.4.4号筒扬声器测试 (30)5.4.5警铃测试 (30)5.4.6闪灯测试 (30)5.4.7打开/关闭日间报警 (30)5.4.8故障分析模式 (30)5.4.9启动调制解调器呼叫 (31)5.4.10复位闭锁输出 (31)5.4.11更改键盘蜂鸣器音调 (31)5.4.12发送测试报告 (31)6.0 通过电话远程布防系统 (31)7.0 编程 (31)7.1通过远程键盘编程 (32)7.2通过编程钥匙编程 (32)7.3编程选项 (33)7.4安装员编程命令 (33)7.4.1命令 959 – 测试编程钥匙 (33)7.4.2命令 960 – 退出安装员编程模式 (33)7.4.3命令 961 – 使报警主机重设为出厂设置 (33)7.4.4命令 962 – 将报警主机存储器内容复制 到编程钥匙中 (33)7.4.5命令 963 – 将编程钥匙内容复制到报警 主机中 (34)7.4.6命令 964 – 清除编程钥匙内容 (34)7.4.7命令 965 – 设置个人电话报警拨号格式 (34)7.4.8命令 966 – 启用/禁用地址自动跳位 (34)7.4.9命令 999 – 显示主机型号和软件版本号 (35)7.5禁用出厂设置 (35)8.0 Alarm Link 软件 (36)8.1远程连接 (36)8.1.1用户控制远程连接 (36)8.1.2无回拨确认远程连接 (36)8.1.3带回拨确认远程连接 (37)8.1.4直连功能 (37)8.2Alarm Link 选项 (37)9.0 个人电话报警拨号 (37)9.1个人电话报警拨号功能 (38)9.2设置和编程个人电话报警报告 (38)10.0 拨号器报告格式 (38)10.1发送格式 (38)10.1.1Contact ID 格式 (39)10.1.2Contact ID 格式 (39)10.1.3防区识别码 (39)10.1.4 4 + 2 报告格式 (39)10.1.5普通寻呼机报告格式 (40)10.2普通寻呼机显示信息 (43)11.0 拨号器信息 (43)11.1接收机 1 和接收机 2 主电话号码 (43)11.2接收机 1 和接收机 2 第二个电话 号码 (44)11.3接收机 1 和接收机 2 握手音 (44)11.4接收机 1 和接收机 2 发送格式 (44)11.5接收机 1 和接收机 2 用户识别码 (45)11.6拨号格式 (45)11.7布防启用电话报警转拨 (45)11.8撤防禁用电话报警转拨 (45)11.9回拨电话号码 (46)11.10铃响计数 (46)11.11电话线故障选项 (46)12.0 拨号器选项 (47)12.1拨号器选项 1 (47)12.2拨号器选项 2 (47)12.3拨号器选项 3 (47)12.4Alarm Link 选项 (48)13.0 访问码 (48)13.1安装员密码 (48)13.2用户码 (48)13.2.1用户码 (48)13.3用户码权限级别 (49)14.0 防区信息 (50)14.1日间报警信息 (50)14.1.1日间报警复位 (50)14.1.2日间报警闭锁 (50)14.1.3日间报警操作........................5014.2EOL 电阻值. (50)14.3防区编程 (51)14.3.1ICP-CC488 防区预设值 (52)14.3.2防区类型 (54)14.3.3防区脉冲计数 (55)14.3.4防区脉冲计数时间 (55)14.3.5防区选项 1 (55)14.3.6钥匙开关防区选项 (56)14.3.7防区选项 2 (57)14.3.8防区报告码 (57)14.3.9防区拨号器选项 (57)14.4警号弹性锁定计数 (58)14.5拨号器弹性锁定计数 (58)15.0 系统报告信息 (58)15.1防区状态 – 防区防拆报告 (58)15.2防区状态 – 步测报告 (58)15.3防区状态 – 旁路报告 (59)15.4防区状态 – 故障报告 (59)15.5防区状态 – 传感器监视报告 (59)15.6防区状态 – 报警复位码 (59)15.7防区状态报告选项 (59)15.8无线监控时间 (59)15.9无线电池低压报告 (60)15.10无线接收器故障报告 (60)15.11无线接收器故障复位报告 (60)15.12无线拨号器选项 (60)15.13布防/撤防报告 (60)15.14布防/撤防报告选项 (60)15.15键盘胁持报告 (60)15.16键盘紧急报告 (61)15.17键盘火警报告 (61)15.18键盘救护报告 (61)15.19键盘报告选项 (61)15.20系统状态 – 辅助电源故障报告 (61)15.21系统状态 – 辅助电源故障复位报告 (61)15.22系统状态 – 交流电源故障报告 (61)15.23系统状态 – 交流电源故障复位报告 (61)15.24系统状态 – 电池低压故障报告 (62)15.25系统状态 – 电池低压故障复位报告 (62)15.26系统状态 – 拒绝访问 (62)15.27系统状态报告选项 (62)15.28发送测试报告时间 (62)15.29测试报告拨号器选项 (63)16.0 可编程输出 (63)16.1将输出转至键盘蜂鸣器 (63)16.2输出事件类型 (63)16.3输出极性 (68)16.4输出定时 (69)16.5脉冲极性 (69)16.6单击极性 (69)17.0 系统事件计时器 (69)17.1进入/退出计时器编程 (69)17.2进入计时器 1 (69)17.3进入计时器 2 (70)17.4退出计时器 (70)17.5居家模式进入警戒计时器 (70)17.6延迟发送报警报告时间 (70)17.7传感器监视时间 (70)17.8键盘锁定时间 (70)17.9警号鸣响时间 (70)17.10警号鸣响频率 (70)17.11自动布防预警计时器 (71)17.12自动布防时间 (71)17.13自动撤防时间 (71)17.14通讯确认等待时间 (71)17.15扬声器音量 (71)17.16系统时间 (71)17.17系统日期 (71)18.0 系统和用户选项 (72)18.1系统选项 1 (72)18.2系统选项 2 (72)18.3系统选项 3 (73)18.4系统选项 4 (73)18.5用户选项 1 (74)18.6用户选项 2 (74)18.7用户选项 3 (74)18.8无线输入选项 (75)19.0 分区管理 (75)19.1CP500 LED 分区主键盘 (75)19.2在分区管理系统上使用键盘 (75)19.2.1通过 CP5 LED 分区键盘操作系统 (75)19.2.2通过 CP5 分区主键盘操作系统 (75)19.3编程 (75)19.3.1分区选项 1 (76)19.3.2分区选项 2 (76)19.4防区分配 (76)19.4.1分区 1 和 2 防区分配 (77)19.5用户码分配..........................7719.6分区管理键盘设置和编程. (77)19.6.1设置分区主键盘作为主键盘 (78)19.6.2设置分区 1 键盘作为主键盘 (78)19.6.3设置分区 1 键盘 (78)19.6.4设置分区 2 键盘 (78)19.7分区管理键盘连接 - 示例 (78)20.0 无线信息 (79)20.1无线选项 (79)20.2无线设备映射选项 (79)20.3预设无线设备 (1 – 8) –防区映射关系 (79)20.4预设无线设备 (9 – 16) –防区映射关系 (80)20.5在无线设备映射中使用十六进制值 (80)20.6无线设备 (1 – 8) 信号强度（只读） (80)20.7无线设备 (9 – 16) 信号强度（只读） (80)21.0 可选设备 (81)21.1RE012/RE013 2 通道/4 通道手持式发射器 304 MHz (81)21.2RE005 2 通道无线接口 (81)21.3SS914 EDMSAT 辅助警号 (81)21.4CC891 编程钥匙 (81)21.5CC816 Alarm Link 软件 (81)21.6ICP-CP508W 八防区 LED 键盘 (81)21.7ICP-CP508LW 八防区 LCD 键盘 (81)21.8ICP-CP500AW 八防区分区键盘 (81)21.9ICP-CP500PW 分区主键盘 (81)21.10CP105 夜间布防站 (81)21.11TF008 变压器 (TF008) (81)22.0 端子定义与说明 (82)22.1端子定义与说明 (82)22.2术语表 (83)22.3系统图示 (85)23.0 附录 (89)23.1附录 A – 电话抗干扰功能 (89)23.2附录 B – 仅在布防时发送测试报告 (89)24.0 技术规格 (90)24.1保修声明 (90)24.2技术规格 (90)24.3软件版本号 (90)24.4新西兰电信声明 (90)24.5A-Tick (90)25.0 编程表 (90)25.1ICP-CC488 报警主机编程表 (90)图图 1：ICP-CP508W 八防区 LED 键盘 (10)图 2：ICP-CP508LW 八防区 LCD 键盘 (11)图 3：ICP-CP500PW 分区主键盘 (12)图 4：ICP-CP516W 十六防区 LED 键盘 (13)图 5：ICP-CP516LW 十六防区 LCD键盘 (13)图 6：ICP-CP500PW LED 键盘（有声报 警按键） (15)图 7：RF3332:两键式无线密钥发射器 (19)图 8：RF3334:四键式无线密钥发射器 (19)图 9：普通寻呼机显示 (42)图 10：双 EOL 电阻接线图（使用常闭触点） (51)图 11：带防拆回路的双 EOL电阻接线图 (51)图 12： 双 EOL 电阻接线图（使用一组常开触点） (51)图 13： 双 EOL 电阻接线图（使用两组常开触点） (51)图 14：钥匙开关防区接线图 (57)图 15：钥匙开关防区接线图（使用带防拆电阻的双EOL 电阻） (57)图 16：键盘背后 DIP 开关位置 (68)图 17：ICP-CP500PW 分区主键盘 (75)图 18：分区 1 键盘显示 (77)图 19：分区 2 键盘显示 (77)图 20：键盘背后 DIP 开关位置 (78)图 21： 连接 CP-5 分区主键盘和 CP-5分区键盘 (78)图 22：连接两个 CP-5 分区键盘 (79)图 23：ICP-CC488 接线图 (85)图 24：ICP-CC488 部件图 (86)图 25：无线接收器 (DSRF) 接线图 (87)图 26：电信通讯连接图（澳大利亚） (87)图 27:电信通讯连接图（新西兰） (88)图 28：电信通讯连接图（中国） (88)表表 1：ICP-CC488 防区预设值 (9)表 2：防区类型 (9)表 3：防区指示灯 (10)表 4：STAY 指示灯 (10)表 5：AWAY 指示灯 (10)表 6：MAINS 指示灯....................10表 7：FAULT 指示灯.. (11)表 8：声音指示 (11)表 9：MAINS 指示灯 (11)表 10：分区布防/撤防指示灯 (12)表 11：分区显示指示灯 (12)表 12：AUX 指示灯 (12)表 13：PARTIAL 指示灯 (13)表 14：系统故障指示灯 (18)表 15：故障分析状态 (19)表 16：远程操作号筒扬声器指示 (20)表 17：远程操作闪灯指示 (20)表 18：远程无线用户编号对应的键盘指示灯 (20)表 19：安装员密码功能 (21)表 20：个人电话报警拨号数字 (22)表 21：更改电话号码时的键盘指示灯 (22)表 22：布防/撤防电话报警转拨指令数字 (23)表 23：电话监控模式指示 (24)表 24：事件顺序 (24)表 25：事件记录回放 (24)表 26：主码功能 (25)表 27：键盘指示灯显示用户编号 (26)表 28：键盘指示灯显示远程无线用户编号 (26)表 29：个人电话报警拨号数字 (26)表 30：更改个人报警电话号码时的键盘指示 灯 (27)表 31：布防/撤防电话报警转拨指令数字 (27)表 32：事件顺序 (29)表 33：事件记录回放 (29)表 34：键盘指示灯 (32)表 35：编程选项位示例 (33)表 36：安装员编程模式命令 (33)表 37：命令 965 预设值 (35)表 38：个人电话报警拨号数字 (38)表 39：Contact ID 格式分解 (39)表 40： 4 + 2 格式报告示例 (39)表 41： 4 + 2 报告格式 (39)表 42： 4 + 2 发送代码说明 (40)表 43：防区识别码 (41)表 44：防区状态显示 (43)表 45：拨号数字 (43)表 46：布防/撤防电话报警转拨指令数字 (45)表 47：权限级别 (49)表 48：防区类型 (54)表 49：防区脉冲计数时间 (55)表 50：防区选项 1 (55)表 51：钥匙开关防区选项 (56)表 52：防区选项 2 (57)表 53：防区拨号器选项 (58)表 54：输出参数 (63)表 55：号筒扬声器鸣音次数 (65)表 56：事件类型极性 (68)表 57：时间单位设置 (69)表 58：脉冲时间设置 (69)表 59：单击时间设置 (69)表 60：远程操作闪灯指示 (72)表 61：用户码分配 (77)表 62：防区编号十六进制值 (80)表 63：端子定义与说明 (82)表 64：术语 (83)表 65：技术规格 (90)1.0 简介恭喜您选择使用 ICP-CC488 报警主机。
请在安装报警主机之前安装外壳。
将报警主机和随附硬件安装到外壳内。
安装顺序：（仅限北美使用）到并选择您所在地区，Test MenuNotification TestRevisionsTest Report Walk Test RFBT钱夹发射器RFDL–11三技术被动 红外微波， 35 x 25英尺RFPR–12被动红外，防宠物，40 英尺RFDW–RM 隐蔽式门/窗磁RFDW–SM表面安装门/窗磁RFGB 玻璃破碎探测器RFUN通用发射器，带门/窗磁RFSM无线烟雾探测器RFPR–C12幕帘被动红外，防宠物， 40 x 5英尺RFPB–SB RFPB–TB 单键和双键紧急按钮RFKF–TBS RFKF–FBS双键和四键遥控器ACA–ATR13ACD–ATR14CSACD–ATR11ISOB810 SDI2无线接收机RFRP 无线中继器所有博世IP摄像机DS9370/DS9371360三技术70英尺ISC–BDL2–WP12G/WP6G/W12G三技术40 x 40英尺/20 x 20英尺/40 x 40英尺B430电话(PSTN)D192G 警铃监测模块D125B 双重B类启动模块B201 双线供电循环F220/F220–B6R 烟雾探测器，带底座D132A 反转继电器B56键盘底盒D137安装支架D138安装支架，直角ICP–EZTS 通用防拆B10中型外壳B11小型外壳B208 8输入模块B308 8输出模块ISC–CDL1–W15x 三技术50英尺Commercial 系列B443蜂窝（需要 HSPA+ SIM卡）D5500CU RPS升级远程安全控制移动应用程序B99USB线远程安全控制+移动应用程序G450 Z-Wave 家用控制网关EN4200串行接收机B820 无线接口B942触摸屏报警主机B901门禁模块（仅限B6512）D101锁和钥匙套件ISC–CDL1–WA15x 三技术+防遮挡功能50英尺注意：部分产品和功能只在特定地区提供。
CC488 （Solution Ultima 880） 控制主机提供 8 个可编程的有线防区或无线防盗防区。
远程编程实现了更高的便利性和适应性。
基本功能8 个可编程用户代码和 8 个无线遥控器代码用户可以编程多达 8 个用户代码和 8 个无线遥控器。
只有拥有主码的用户才能添加或更改其它系统用户代码。
两个分区控制主机划分为两个分区。
用户可以从一个主键盘或多个分区键盘来对这两个分区进行操作。
远程编程用户可以在运行 MS-DOS ® 并配有调制解调器的 PC 上使用CC816 Alarm Link (A-Link) 软件对防区进行远程编程。
此外，用户还可以使用现场以外的计算机来运行诊断、布防系统和旁通防区。
这可以减少现场维护的次数，提供快速的客户服务，从而节省时间和成本。
对于控制主机距离办公室数百公里（英里）的偏远地区，远程编程功能非常有用。
三种布防模式用户可以使用以下三种模式之一来布防系统：AWAY 模式：布防整个系统。
STAY 模式 1：布防大多数防区。
不对编程为隔离的防区进行布防（安装人员）。
STAY 模式 2：布防大多数防区。
不对编程为隔离的防区进行布防（主码用户）。
双音多频 (DTMF) 电话远程布防用户可以使用 DTMF 电话从任何远程位置进行布防。
DTMF 电话与系统之间建立通信链路后，用户可以使用电话来操作系统，就像采用键盘一样。
日间报警日间报警在系统解除布防后监视一组防区。
例如，商店前门安装有脚垫或电子射束探测器，顾客在进出商店时会触发脚垫或电子射束。
每次触发脚垫或电子射束时，键盘都发出蜂鸣声。
胁持报警键盘胁持报警可用作静默拦截报警，当系统向监控站或袖珍式寻呼机报告时，此报警非常有用。
键盘防恶意操作报警键盘防恶意操作功能限制用户尝试输入错误用户代码的次数。
当尝试次数超过限制后，系统将启动报警，并向安全监控站发送报告。
选择线端 (EOL) 电阻值对控制主机编程时，用户可以选择不同的 EOL 电阻值。
u Connects to the two-wire multiplex bus of the FPD-7024 and D7024 Addressable FACPsu Superior dust immunityu Exclusive Chamber Check self-diagnosticsu Automatic sensitivity test featuresu Easy disassembly for cleaningThe D7050DH is designed for use with the D343 Duct Smoke Detector Housing.The detector is a UL Listed, duct photoelectric smoke detector designed for use with commercial fire protective signaling systems and household fire warning systems (see NFPA 72, the National Fire Alarm Code). It is compatible with the FPD-7024 and D7024 Addressable Fire Alarm Control Panels (FACPs).It detects large smoke particles in air ducts by scattering light from a pulsed infrared source operating with a gated, high-speed, photodiode infrared sensor. The symmetry of the optical chamber allows 360° uniform smoke entry, but minimizes external light entry.FunctionsDetector Head and Housing SystemThe detector head is part of a compound system of detector head and housing. The detector housing installs on the duct and contains all the wiring. The detector head attaches to the housing by aligning the head with the housing and turning it clockwise. No tools are required for installation other than the hex key used to tighten the tamper screw. Each detector head requires a D343 detector housing.Chamber Check SelfdiagnosticsThe detector meets NFPA guidelines for sensitivity testing, because you can visually inspect the detector and check the flash rate of the LED. If the calibration is out of factory-listed range, the LED on the detector double flashes once every 3 sec to 8 sec. Follow the instructions provided with the detector to clean it. LED OperationWhen the detector operates normally, the LED flashes once every 3 sec to 8 sec. In alarm, the detector flashes at least once per second.Magnetic Test FeatureTest the detector's operation by placing the SMK-TM Test Magnet next to the detector's LED for three consecutive flashes. This causes the detector to send an alarm.Installation/configuration notesCompatible ProductsThe following products are compatible with the D7050DH Duct Smoke Detector:Category Product ID Product Description Control PanelsD7024FACP D7024-EXP FACP for export Detector Bases D343Duct detector housing Remote Annunciator sDRA-55 VDC remote annunciatorParts includedTechnical specifications Environmental ConsiderationsNote: The environment where these detectors are installed must be within the specified normal operating temperature limits.Mechanical PropertiesPower RequirementsOrdering informationD7050DH Addressable Photoelectric Duct Smoke Detec-tor HeadDesigned for use with the D343 Duct Smoke Detector HousinOrder number D7050DH AccessoriesDRA‑5 Remote Annunciator (5 VDC)Designed to provide remote annunciation of alarms for a number of Bosch smoke and heat detectorsOrder number DRA-5DT‑2 Detector Removal ToolUse the DT‑2 to remove, replace, or test the detector headOrder number DT-2SMK‑TM Test MagnetUsed to test detectorsOrder number SMK-TMRepresented by:Americas:Europe, Middle East, Africa:Asia-Pacific:China:America Latina:Bosch Security Systems, Inc. 130 Perinton Parkway Fairport, New York, 14450, USA Phone: +1 800 289 0096 Fax: +1 585 223 9180***********************.com Bosch Security Systems B.V.P.O. Box 800025617 BA Eindhoven, The NetherlandsPhone: + 31 40 2577 284Fax: +31 40 2577 330******************************Robert Bosch (SEA) Pte Ltd, SecuritySystems11 Bishan Street 21Singapore 573943Phone: +65 6571 2808Fax: +65 6571 2699*****************************Bosch (Shanghai) Security Systems Ltd.201 Building, No. 333 Fuquan RoadNorth IBPChangning District, Shanghai200335 ChinaPhone +86 21 22181111Fax: +86 21 22182398Robert Bosch Ltda Security Systems DivisionVia Anhanguera, Km 98CEP 13065-900Campinas, Sao Paulo, BrazilPhone: +55 19 2103 2860Fax: +55 19 2103 2862*****************************© Bosch Security Systems 2014 | Data subject to change without notice 2700342411 | en, V2, 31. Jul 2014。
DS7400XI报警主机编程使用手册（V 4.0版）博世安保器材有限公司目录说明 3 DS7400XI主要性能及功能指标 4 第一章系统配置及连线说明 51、主板接线端口定义及系统基本配置 52、系统配套设备及其接线端口定义 6 第二章DS7400XI系统使用说明171、DS7447键盘使用172、系统调试步骤183、如何布撤防（未分区系统）194、如何用主键盘对分区系统进行操作205、系统时间设置236、更改个人密码237、查阅事件记录24 第三章故障分析及排除25 第四章主机编程271、编程前准备272、基础内容编程283、分区编程334、防区旁路编程365、强制布防及接地故障检测编程386、进入/退出延时编程387、布防警告音编程398、通用码权限编程399、辅助总线输出编程4010、如何设置编程密码及主操作码4111、如何编程八继电器输出模块DS7488 4112、电话报警报告编程4413、报警报告选择编程4714、事件报告代码49 14、总线设备编程51 附：DS7400XI编程举例53说明DS7400XI 大型报警主机系统是博世公司非常成熟稳定的产品，并具有很强的使用性。
被广泛地应用在小区住家及周界报警系统、大楼安保系统、以及工厂、学校、仓储等各类大型安保系统。
可实现计算机管理，并方便地与其它系统集成。
由于DS7400XI主机功能较多，编程较复杂，随机又是英文说明书。
使用不太方便，而且在实际应用中一般不会使用到设备所有的功能。
因此我们参照原说明书编制了这本简易中文使用手册，以帮助用户能快速掌握和使用DS7400XI主机。
这本编程使用手册只适用DS7400XI V4.0版，并没有涉及到DS7400XI 的全部内容，因此手册中有未说明的部分以随机英文说明书为准。
DS7400Xi主要功能及性能指标1.2.一.主要功能●自带8个防区，以两芯总线方式（不包括探测器电源线））可扩展240个防区，共248个防区。
