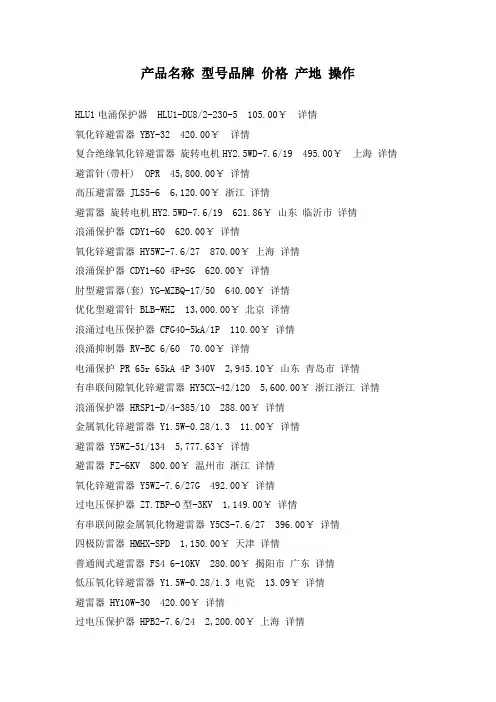

产品名称型号品牌价格产地操作HLU1电涌保护器 HLU1-DU8/2-230-5 105.00￥详情氧化锌避雷器 YBY-32 420.00￥详情复合绝缘氧化锌避雷器旋转电机HY2.5WD-7.6/19 495.00￥上海详情避雷针(带杆) OPR 45,800.00￥详情高压避雷器 JLS5-6 6,120.00￥浙江详情避雷器旋转电机HY2.5WD-7.6/19 621.86￥山东临沂市详情浪涌保护器 CDY1-60 620.00￥详情氧化锌避雷器 HY5WZ-7.6/27 870.00￥上海详情浪涌保护器 CDY1-60 4P+SG 620.00￥详情肘型避雷器(套) YG-MZBQ-17/50 640.00￥详情优化型避雷针 BLB-WHZ 13,000.00￥北京详情浪涌过电压保护器 CFG40-5kA/1P 110.00￥详情浪涌抑制器 RV-BC 6/60 70.00￥详情电涌保护 PR 65r 65kA 4P 340V 2,945.10￥山东青岛市详情有串联间隙氧化锌避雷器 HY5CX-42/120 5,600.00￥浙江浙江详情浪涌保护器 HRSP1-D/4-385/10 288.00￥详情金属氧化锌避雷器 Y1.5W-0.28/1.3 11.00￥详情避雷器 Y5WZ-51/134 5,777.63￥详情避雷器 FZ-6KV 800.00￥温州市浙江详情氧化锌避雷器 Y5WZ-7.6/27G 492.00￥详情过电压保护器 ZT.TBP-O型-3KV 1,149.00￥详情有串联间隙金属氧化物避雷器 Y5CS-7.6/27 396.00￥详情四极防雷器 HMHX-SPD 1,150.00￥天津详情普通阀式避雷器 FS4 6-10KV 280.00￥揭阳市广东详情低压氧化锌避雷器 Y1.5W-0.28/1.3 电瓷 13.09￥详情避雷器 HY10W-30 420.00￥详情过电压保护器 HPB2-7.6/24 2,200.00￥上海详情氧化锌避雷器 HY5WR-17/45 4,050.00￥桂林市广西详情四线E/M防雷保护器 E/M 1,450.00￥江苏南京市详情线圈浪涌吸收单元阻容式 SZ-Z5 42.00￥上海详情浪涌保护装置 CSS-2(S) 52.00￥江苏无锡市详情复合外套氧化锌避雷器 HY5WZ-51/134 3,450.00￥详情避雷器 Y5WZ-7.6/27 520.00￥浙江详情电压保护器 TBP-400/65KA/5P 3,000.00￥安徽详情雷电浪涌抑制器 TSP910 620.00￥福建泉州市详情防雷器 3STLV－3/D24 515.00￥详情线圈浪涌抵制模块 NG1-2RCU 52.00￥上海详情氧化锌避雷器带电测试仪 LCM-III氧化锌避雷带 19,800.00￥上海详情浪涌保护器 VS7-3+1 1,620.00￥详情浪涌保护器 BTAU1 320.00￥北京详情氧化锌避雷器 HY5WR1-42/134 3,200.00￥大连市辽宁详情浪涌抑制器 SGSP2654 908.00￥详情电涌抑制器 PU 3 B 275 VAC 2,397.65￥详情浪涌抑制模块 RC1/380 46.00￥浙江杭州市详情浪涌保护器可更换模块 TIU1-65/550/H 554.00￥详情过电压保护器 BG·TBP-B-6KV 1,122.00￥详情雷电浪涌防护器 JSP160-3Y380 26,000.00￥上海详情阀式避雷器 FCD3-10千伏 1,148.00￥详情避雷器 HY3W-0.28/1.3 220V 20.00￥宁波市浙江详情三相防雷箱 LTDX-B/60 1,560.00￥天津详情。

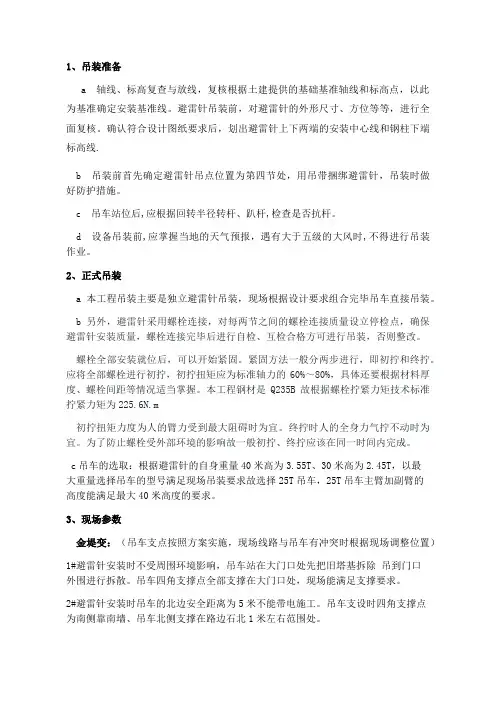

1、吊装准备a 轴线、标高复查与放线，复核根据土建提供的基础基准轴线和标高点，以此为基准确定安装基准线。
避雷针吊装前，对避雷针的外形尺寸、方位等等，进行全面复核。
确认符合设计图纸要求后，划出避雷针上下两端的安装中心线和钢柱下端标高线.b 吊装前首先确定避雷针吊点位置为第四节处，用吊带捆绑避雷针，吊装时做好防护措施。
c 吊车站位后,应根据回转半径转杆、趴杆,检查是否抗杆。
d 设备吊装前,应掌握当地的天气预报，遇有大于五级的大风时,不得进行吊装作业。
2、正式吊装a本工程吊装主要是独立避雷针吊装，现场根据设计要求组合完毕吊车直接吊装。
b另外，避雷针采用螺栓连接，对每两节之间的螺栓连接质量设立停检点，确保避雷针安装质量，螺栓连接完毕后进行自检、互检合格方可进行吊装，否则整改。
螺栓全部安装就位后，可以开始紧固。
紧固方法一般分两步进行，即初拧和终拧。
应将全部螺栓进行初拧，初拧扭矩应为标准轴力的60%～80%，具体还要根据材料厚度、螺栓间距等情况适当掌握。
本工程钢材是Q235B故根据螺栓拧紧力矩技术标准拧紧力矩为225.6N.m初拧扭矩力度为人的臂力受到最大阻碍时为宜。
终拧时人的全身力气拧不动时为宜。
为了防止螺栓受外部环境的影响故一般初拧、终拧应该在同一时间内完成。
c吊车的选取：根据避雷针的自身重量40米高为3.55T、30米高为2.45T，以最大重量选择吊车的型号满足现场吊装要求故选择25T吊车，25T吊车主臂加副臂的高度能满足最大40米高度的要求。
3、现场参数金堤变：（吊车支点按照方案实施，现场线路与吊车有冲突时根据现场调整位置）1#避雷针安装时不受周围环境影响，吊车站在大门口处先把旧塔基拆除吊到门口外围进行拆散。
吊车四角支撑点全部支撑在大门口处，现场能满足支撑要求。
2#避雷针安装时吊车的北边安全距离为5米不能带电施工。
吊车支设时四角支撑点为南侧靠南墙、吊车北侧支撑在路边石北1米左右范围处。
3#避雷针安装时吊车的北边和东边安全距离为3米不能带电施工。

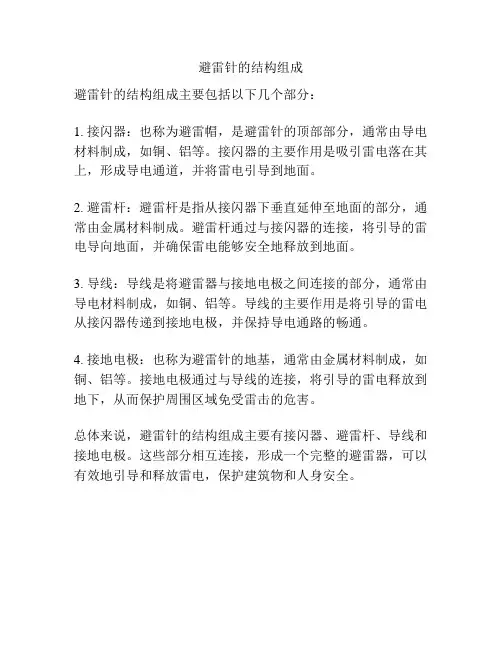

避雷针的结构组成
避雷针的结构组成主要包括以下几个部分：
1. 接闪器：也称为避雷帽，是避雷针的顶部部分，通常由导电材料制成，如铜、铝等。
接闪器的主要作用是吸引雷电落在其上，形成导电通道，并将雷电引导到地面。
2. 避雷杆：避雷杆是指从接闪器下垂直延伸至地面的部分，通常由金属材料制成。
避雷杆通过与接闪器的连接，将引导的雷电导向地面，并确保雷电能够安全地释放到地面。
3. 导线：导线是将避雷器与接地电极之间连接的部分，通常由导电材料制成，如铜、铝等。
导线的主要作用是将引导的雷电从接闪器传递到接地电极，并保持导电通路的畅通。
4. 接地电极：也称为避雷针的地基，通常由金属材料制成，如铜、铝等。
接地电极通过与导线的连接，将引导的雷电释放到地下，从而保护周围区域免受雷击的危害。
总体来说，避雷针的结构组成主要有接闪器、避雷杆、导线和接地电极。
这些部分相互连接，形成一个完整的避雷器，可以有效地引导和释放雷电，保护建筑物和人身安全。

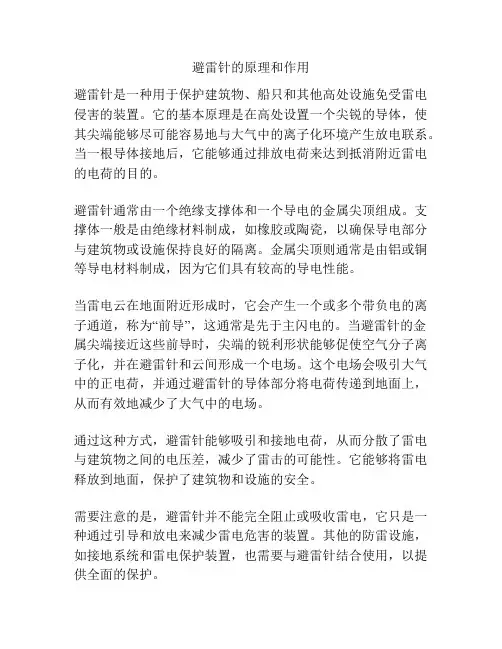

避雷针的原理和作用
避雷针是一种用于保护建筑物、船只和其他高处设施免受雷电侵害的装置。
它的基本原理是在高处设置一个尖锐的导体，使其尖端能够尽可能容易地与大气中的离子化环境产生放电联系。
当一根导体接地后，它能够通过排放电荷来达到抵消附近雷电的电荷的目的。
避雷针通常由一个绝缘支撑体和一个导电的金属尖顶组成。
支撑体一般是由绝缘材料制成，如橡胶或陶瓷，以确保导电部分与建筑物或设施保持良好的隔离。
金属尖顶则通常是由铝或铜等导电材料制成，因为它们具有较高的导电性能。
当雷电云在地面附近形成时，它会产生一个或多个带负电的离子通道，称为“前导”，这通常是先于主闪电的。
当避雷针的金属尖端接近这些前导时，尖端的锐利形状能够促使空气分子离子化，并在避雷针和云间形成一个电场。
这个电场会吸引大气中的正电荷，并通过避雷针的导体部分将电荷传递到地面上，从而有效地减少了大气中的电场。
通过这种方式，避雷针能够吸引和接地电荷，从而分散了雷电与建筑物之间的电压差，减少了雷击的可能性。
它能够将雷电释放到地面，保护了建筑物和设施的安全。
需要注意的是，避雷针并不能完全阻止或吸收雷电，它只是一种通过引导和放电来减少雷电危害的装置。
其他的防雷设施，如接地系统和雷电保护装置，也需要与避雷针结合使用，以提供全面的保护。
避雷器的种类及应用场合避雷器是一种用于保护电气设备和人员安全的电气器件，广泛应用在各种建筑物、设备和系统中。
根据其工作原理和应用场合的不同，可以分为多种类型的避雷器。
下面将介绍几种常见的避雷器及其应用场合。
1. 金属氧化物避雷器（MOA）金属氧化物避雷器是一种最常见的避雷器，也是使用最广泛的一种。
它主要由非线性电阻元件、电极和外壳组成。
当系统电压超过设定电压时，非线性电阻元件将变为导电状态，将过电压引入地下引流，保护设备和系统。
它适用于各种输电线路、变电站、工厂、住宅和办公楼等需要保护的场合。
2. 避雷针避雷针也是一种常见的避雷器，它主要由一根尖锐的金属杆和接地装置组成。
避雷针通过将电荷引导到地下来保护建筑物或设备。
避雷针通常安装在建筑物的高处，如屋顶、烟囱和塔等。
它适用于各种建筑物，特别是那些暴露在雷电攻击风险较高的区域。
3. 金属气体避雷器（GAP）金属气体避雷器是一种基于气体击穿特性工作的避雷器。
它由两个金属电极之间的气体间隙组成，当系统电压超过设定电压时，气体会发生击穿，形成导电通路，将过电压引向地下。
金属气体避雷器适用于中低压配电线路、工业设备和家用电器等场合。
4. 电流限制型避雷器电流限制型避雷器采用特殊材料制成的阻性电阻元件，能够限制过电压时的电流，并将其引向地下。
这种避雷器适用于对电流敏感的设备和系统，如计算机、通信设备和测控仪器等。
5. 无压缩气体避雷器无压缩气体避雷器是一种新型的避雷器，它通过利用气体冷缩效应来工作。
当系统电压超过设定电压时，无压缩气体中的某些分子会冷缩成固体，形成导电通路，将过电压引导到地下。
这种避雷器适用于特殊的高压和超高压输电线路。
总之，避雷器是一种重要的电气设备，用于保护建筑物、设备和人员免受雷电侵害。
根据不同的工作原理和应用场合，可以选择合适的避雷器来提供有效的过电压保护。
除了上述介绍的几种主要避雷器外，还有其他一些特殊用途的避雷器，如电力电子设备用避雷器、光纤通信设备用光纤避雷器等。

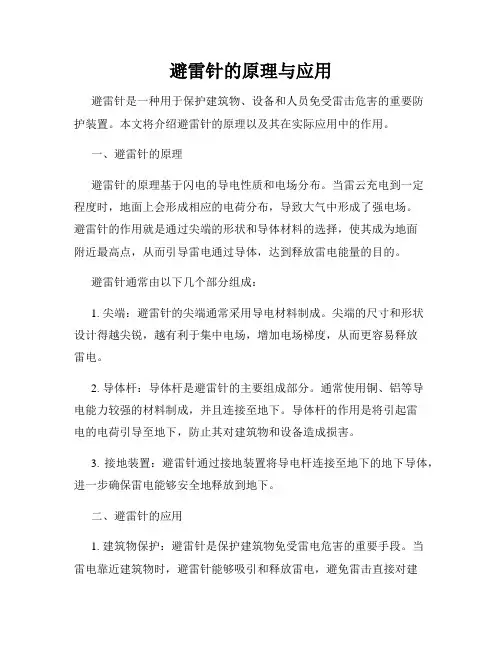

避雷针的原理与应用避雷针是一种用于保护建筑物、设备和人员免受雷击危害的重要防护装置。
本文将介绍避雷针的原理以及其在实际应用中的作用。
一、避雷针的原理避雷针的原理基于闪电的导电性质和电场分布。
当雷云充电到一定程度时，地面上会形成相应的电荷分布，导致大气中形成了强电场。
避雷针的作用就是通过尖端的形状和导体材料的选择，使其成为地面附近最高点，从而引导雷电通过导体，达到释放雷电能量的目的。
避雷针通常由以下几个部分组成：1. 尖端：避雷针的尖端通常采用导电材料制成。
尖端的尺寸和形状设计得越尖锐，越有利于集中电场，增加电场梯度，从而更容易释放雷电。
2. 导体杆：导体杆是避雷针的主要组成部分。
通常使用铜、铝等导电能力较强的材料制成，并且连接至地下。
导体杆的作用是将引起雷电的电荷引导至地下，防止其对建筑物和设备造成损害。
3. 接地装置：避雷针通过接地装置将导电杆连接至地下的地下导体，进一步确保雷电能够安全地释放到地下。
二、避雷针的应用1. 建筑物保护：避雷针是保护建筑物免受雷电危害的重要手段。
当雷电靠近建筑物时，避雷针能够吸引和释放雷电，避免雷击直接对建筑物造成损坏。
合理布设避雷针系统，能够显著降低雷击对建筑物的破坏概率。
2. 设备保护：许多设备对雷电具有很高的敏感性，如计算机、通信系统等。
在这些设备周围安装避雷针能够引导雷电远离，减少雷电对设备的干扰和破坏。
3. 人身安全保护：当雷电发生时，人身安全是首要考虑的因素之一。
通过设置避雷针，能够将雷电引至地下释放，减少雷电击中人体的风险，保障人员的安全。
避雷针的应用还需要注意以下几点：1. 避雷针的安装需要专业人员进行，确保其合理布置、结构牢固。
2. 定期检测和维护避雷针系统的有效性，确保其能够正常工作。
3. 避雷针的维护保养，包括定期清理，确保导电杆的表面保持良好的导电性能。
总结：避雷针的原理基于闪电的导电性质和电场分布，通过尖端形状和导体材料的选择，将雷电引导至地下释放。

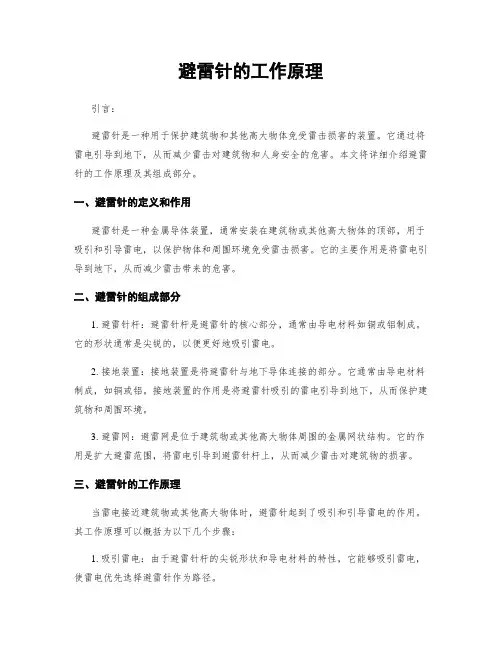

避雷针的工作原理引言：避雷针是一种用于保护建筑物和其他高大物体免受雷击损害的装置。
它通过将雷电引导到地下，从而减少雷击对建筑物和人身安全的危害。
本文将详细介绍避雷针的工作原理及其组成部分。
一、避雷针的定义和作用避雷针是一种金属导体装置，通常安装在建筑物或其他高大物体的顶部，用于吸引和引导雷电，以保护物体和周围环境免受雷击损害。
它的主要作用是将雷电引导到地下，从而减少雷击带来的危害。
二、避雷针的组成部分1. 避雷针杆：避雷针杆是避雷针的核心部分，通常由导电材料如铜或铝制成。
它的形状通常是尖锐的，以便更好地吸引雷电。
2. 接地装置：接地装置是将避雷针与地下导体连接的部分。
它通常由导电材料制成，如铜或铝。
接地装置的作用是将避雷针吸引的雷电引导到地下，从而保护建筑物和周围环境。
3. 避雷网：避雷网是位于建筑物或其他高大物体周围的金属网状结构。
它的作用是扩大避雷范围，将雷电引导到避雷针杆上，从而减少雷击对建筑物的损害。
三、避雷针的工作原理当雷电接近建筑物或其他高大物体时，避雷针起到了吸引和引导雷电的作用。
其工作原理可以概括为以下几个步骤：1. 吸引雷电：由于避雷针杆的尖锐形状和导电材料的特性，它能够吸引雷电，使雷电优先选择避雷针作为路径。
2. 引导雷电：一旦雷电被吸引到避雷针上，它会通过避雷网或接地装置被引导到地下。
避雷网和接地装置的导电性质能够迅速将雷电引导到地下，减少雷击的危害。
3. 分散电荷：在引导雷电的过程中，避雷针和接地装置会将电荷分散到地下，从而降低雷电对建筑物和周围环境的影响。
4. 保护建筑物和人身安全：通过吸引和引导雷电，避雷针能够保护建筑物和人身安全免受雷击损害。
四、避雷针的应用范围避雷针广泛应用于各种建筑物和高大物体，包括但不限于以下领域：1. 住宅建筑：避雷针可以保护住宅建筑免受雷击损害，确保居民的人身安全。
2. 商业建筑：商业建筑通常具有更高的高度和更复杂的结构，避雷针可以有效地保护商业建筑及其设备免受雷击损害。
简单介绍避雷针的原理和应用避雷针的原理避雷针是一种用于保护建筑物和其他高耸物体的设备，用来吸收和分散雷电能量，有助于减少雷击损坏的可能性。
避雷针的原理基于以下几个关键点：1.尖端放电效应：避雷针通常具有尖锐的尖端，通过尖端放电的方式来吸引和释放雷电。
当雷云上方的静电场达到一定强度时，避雷针的尖端会发出较强的电场，吸引雷电。
2.避雷针导电材料：避雷针通常采用导电材料制造，例如铝、铜等。
这些材料能够有效地传导电流，减少雷击时的能量损失。
3.接地系统：避雷针通常与建筑物的接地系统连接。
当雷电被吸引到避雷针上时，接地系统会将电流导向地下，避免对建筑物造成损害。
避雷针的应用避雷针广泛应用于各种高耸物体，包括建筑物、桥梁、塔等。
以下是避雷针应用的几个常见领域：1.建筑物：在高层建筑物上安装避雷针是一种常见的防雷措施。
避雷针通常安装在建筑物的屋顶或者其他高处，以保护建筑物免受雷电损害。
2.电力设施：电力设施往往是雷击的高风险区域，因为它们通常拥有大量的金属结构和导电设备。
安装避雷针可以降低电力设施的雷击风险，保护设备的正常运行和电力供应的稳定性。
3.通信设施：避雷针也常见于通信设施，如移动通信塔、卫星接收器等。
这些设施通常需要保持连续的信号传输，避雷针的安装可以减少雷击对信号传输的干扰，提高通信设施的稳定性和可靠性。
4.交通设施：桥梁、高架道路等交通设施在雷雨天气下也面临雷击的风险。
安装避雷针可以减少雷击对交通设施的损害，确保公路交通的畅通和安全。
避雷针的效果与注意事项避雷针的效果受到多种因素的影响，包括避雷针的高度、形状、尖端半径、建筑物周围的环境等。
下面是一些避雷针使用中的注意事项：•避雷针应当定期检查和维护，确保其正常运行。
如果发现损坏或异常情况，应及时进行修复或更换。
•避雷针的高度应根据建筑物或设施的高度和周围环境进行合理选择。
通常情况下，避雷针的高度应该超过所保护物体的高度。
•避雷针的安装位置应远离可燃物和易燃气体等危险物质，以防止发生火灾或爆炸等意外事故。
