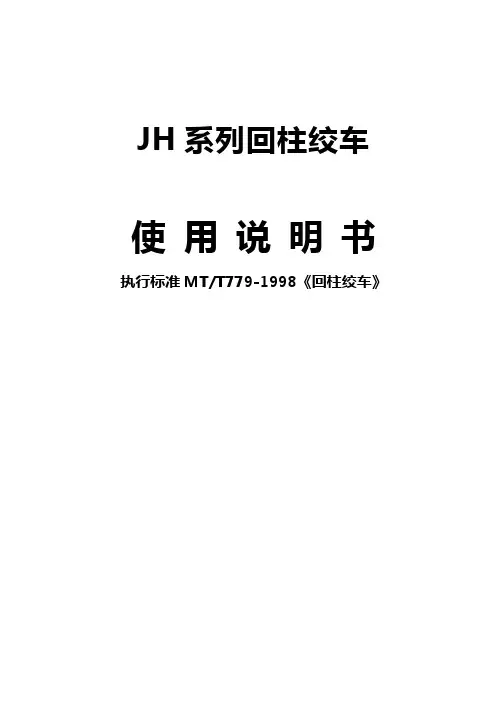

JH14型回柱绞车使用说明书

JH系列回柱绞车使用说明书执行标准MT/T779-1998《回柱绞车》目录1、概述 (2)2、主要技术参数 (3)3、结构特征………..……….………………………......………..3-104、绞车的润滑………..…………..……………….....…………10-115、绞车的安装、调试和试运转…….....………………......……11-166、绞车的操作规程 (16)7、常见故障与分析 (17)8、绞车的维护与修理 (17)9、电器控制系统…..………….…………………………....…..18-1910、备件与易损件 (20)11、运输与贮存 (21)12、验收与检查 (21)13、质量保证 (21)一、概述1.用途和适用范围JH系列回柱绞车主要用于煤矿井下回柱放顶，特别适用于立槽煤层、薄煤层、中层煤层顶板压力较小的采掘工作面。

2．品种和规格我公司共生产五种规格的回柱绞车，分别是JH-5、JH-8、JH-14、JH-20、JH-30。

其中JH-8与JH-14结构与工作原理相同；JH-20与JH-30结构与工作原理相同。

3.工作条件⑴环境温度为-10～+40℃；⑵环境相对湿度不超过95％（+25℃），海拔高度不超过1000m 的情况下工作；对于海拔高度超过1000 m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；⑶周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规定》中所规定的安全含量；⑷工作制为低速重载非连续型。

4.型号编制J H □——□修改序号钢丝绳平均静张力，单位10kN回柱绞车标记示例：钢丝绳平均静张力为80KN的回柱绞车为：JH-8绞车电机、电器设备具有隔爆性能，可用于含有沼气及煤尘的矿井中。

5.警示语本绞车严禁用于载人或提升。

绞车所配的电机和电器设备，必须要有在有效期内的安标证。

二、主要技术参数JH系列回柱绞车主要技术参数见表一三结构特征（一）JH-5回柱绞车1.主要结构及工作原理绞车由电动机、蜗轮减速机、中间轴、卷筒、底座等部件组成。

JH-14回柱绞车使用说明书本产品执行《MT/T779-1998回柱绞车》标准××××重型机械制造2006年5月目录一、概述 (1)二、结构特征与工作原理 (1)三、技术特性 (4)四、尺寸、重量 (4)五、润滑 (4)六、搬运 (5)七、电气操纵系统 (6)八、绞车的装配、调整、安装和试运转 (6)九、绞车的操作规程 (10)十、故障分析与排除 (11)十一、保养、维修 (12)十二、易损件明细表 (13)十三、轴承一览表 (13)十四、运输、贮存 (14)十五、开箱及检查 (14)十六、质量保证 (14)十七、联系方式 (15)一、概述1、产品特点：本绞车的型式为单筒缠绕，采用蜗轮减速器和开式齿轮传动。

2、主要用途及适用围：本绞车用于井下回柱放顶。

综合采煤设备的搬迁及工作面安装的牵引动力，亦可作运料、移溜槽、搬移皮带运输机机头等辅助工作的牵引绞车。

绞车电动机、电器设备具有防爆性能，可用于含有沼气及煤尘而周围温度不超过+35℃的矿井中。

3、型号的组成及代表意义：J H—— 14钢丝绳平均静力140KN回柱绞车警示语：a、绞车严禁载人!b、绞车所配的电器产品必须要有在有效期的安标证。

二、结构特征与工作原理绞车主要结构见图1，绞车主要由以下五部分组成：1、电动机2、联轴节3、蜗轮箱部分4、滚筒部分5、底座部分绞车由电动机经联轴节、一级闭式齿轮传动、一级球面蜗杆传动、一级圆柱齿轮传动(中间设有过桥齿轮)传递到滚筒。

绞车各主要转动部位均采用滚动轴承支承，底座用型钢焊接而成。

绞车对称布置、呈长条型、打顶柱(固定)位置宽敞，便于绞车的搬移与固定。

绞车的宽度，高度尺寸较小，适于井下使用。

绞车结构简单、维护容易，采用球面蜗杆转动运转平稳，安全、可靠，绞车的操作比较简单，只要启闭按钮开关即可。

工作原理：电动机安装在底座上通过联轴器与蜗轮减速机联接，动力通过一对齿轮传动给圆弧面蜗杆、蜗轮，由蜗轮轴上的小齿轮经中间过桥齿轮传动大齿轮带动卷筒，卷引钢丝绳进行工作。

操作规程编号：LX-FS-A97379回柱绞车安全技术操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑回柱绞车安全技术操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

1、回柱绞车安装在工作面上下巷机头、机尾最远不得超过30米，最小不得低于6米，顶板完好，不影响安全的地方。

2、绞车压住要安装牢固可靠。

3、为了安全，防止断绳碰伤司机，在绞车前方应打两根防护挡栏，在出绳上方钉上木板挡好。

4、必须由经过培训考试合格的司机操作，司机必须熟知设备性能、结构和工作原理。

5、工作前先检查钢丝绳、绳头、绞车有无异常声响，运转要灵活可靠，有问题应及时处理后再工作。

6、运行中，司机不准离开绞车，不准用手脚拨弄钢丝绳。

7、开始go南瓜子前，检查信号是否清晰可靠，如无信号不准作业，按规定负荷工作。

8、钢丝绳在滚筒上按要求排列整齐，工作中不可完全放出至少要保留3～5圈留在滚筒上。

9、在操作中发现声音不正常以及轴承温度急剧上升等，必须停车检查，排除故障后方可工作。

JH系列回柱绞车使用说明书执行标准MT/T779-1998《回柱绞车》目录1、概述........................................................ .. (2)2、主要技术参数 (3)3、结构特征………..……….………………………......………..3-104、绞车的润滑………..…………..……………….....…………10-115、绞车的安装、调试和试运转…….....………………......……11-166、绞车的操作规程 (16)7、常见故障与分析 (17)8、绞车的维护与修理 (17)9、电器控制系统…..………….…………………………....…..18-1910、备件与易损件 (20)11、运输与贮存 (21)12、验收与检查 (21)13、质量保证 (21)一、概述1.用途和适用范围JH系列回柱绞车主要用于煤矿井下回柱放顶，特别适用于立槽煤层、薄煤层、中层煤层顶板压力较小的采掘工作面。

2．品种和规格我公司共生产五种规格的回柱绞车，分别是JH-5、JH-8、JH-14、JH-20、JH-30。

其中JH-8与JH-14结构与工作原理相同；JH-20与JH-30结构与工作原理相同。

3.工作条件⑴环境温度为-10～+40℃；⑵环境相对湿度不超过95％（+25℃），海拔高度不超过1000m 的情况下工作；对于海拔高度超过1000 m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；⑶周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规定》中所规定的安全含量；⑷工作制为低速重载非连续型。

4.型号编制J H □——□修改序号钢丝绳平均静张力，单位10kN回柱绞车标记示例：钢丝绳平均静张力为80KN的回柱绞车为：JH-8绞车电机、电器设备具有隔爆性能，可用于含有沼气及煤尘的矿井中。

5.警示语本绞车严禁用于载人或提升。

JHMB–14型慢速绞车使用说明书执行标准： MT/T953-2005太原市东胜采矿机械有限公司二〇一〇年九月提示1、安装、使用产品前，请仔细阅读本使用说明书。

2、不正确的安装、使用，会引发人身、设备事故或降低产品的使用寿命。

3、本使用说明书为基本型产品使用说明书，改进或变型产品使用说明请阅读随机资料部分。

操作、维护人员必须培训上岗。

4、用户在安装、使用产品时，发现问题，请及时与我公司联系。

单位名称 :太原市东胜采矿机械有械公司地址:太原市杏花岭区胜利街17号联系电话: 0351 ——3281951邮编: 030009目录1、用途⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42、主要技术规范和性能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43、工作原理与结构特征⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54、润滑系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯55、安装调整与试运转⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯56、操作规程与安全技术⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯67、电气操纵系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯68、滚动轴承明细表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯69、易损零件明细表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯710、维护与保养⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7附图 :1、绞车结构图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯82、绞车传动系统图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯93．绞车卷筒图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯94、操纵机构图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯105、绞车基础图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯106、电气操纵系统图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11警示语1、绞车严禁用于载人2、绞车所配的电器产品必须要有在有效期内的安标证。

3、绞车严禁同时刹双闸。

4、绞车工作时矿井中的甲烷、二氧化硫、一氧化碳等含量不应超过煤矿安全规程的规定J H M B―14钢丝绳外层最大静张力,140kN隔爆慢速回柱绞车类本绞车执行标准 :GB/T953---2005工作条件要求对环境温度、湿度及海拔高度的要求。

JH-5、JH-8绞车一、用途JH系列回柱绞车主要供煤矿井下回柱放顶之用。

特别适用于薄煤层和急倾斜煤层采煤工作面，亦可用来拖运重物和调度车辆。

绞车配有隔爆电气设备，可用于有煤尘及瓦斯的矿井。

二、主要技术参数三、传动系统概述1、传动系统图2、主要组成部件及其结构特征本绞车是由隔爆电动机、弹性联轴节（JH-5使用一对斜齿轮，不用联轴节）、蜗轮减速机、过桥齿轮、卷筒、底座等部件组成。

绞车传动零件的支承、分别采用滑动轴承和滚动轴承。

绞车传动零件的主要技术参数和滚动轴承的型号、数量按传动系统图排号列于下表。

各部件的结构及其特征：1）电动机绞车采用专用隔爆电动机、电动机为F级绝缘。

2）减速机构减速器采用一级圆弧蜗轮和一级齿轮传动。

在蜗轮传动机构中蜗杆左端装有调节环和紧定螺钉等零件，右端装有轴承盖，挡盖等零件，用来调节蜗轮轴向位置和轴承轴向间隙。

JH-8型在挡盖右侧蜗轮轴上装有内齿离合器，与内齿离合器相啮合的徘徊齿轮，与蜗轮轴滑动配合，操纵手柄，拨叉拨动徘徊齿轮沿蜗轮轴左右滑动，达到与内齿离合器离合的目的。

（JH-5无离合器）。

蜗轮箱体由箱盖、箱底上下两部分合成，右侧下部有放油孔。

3）过桥齿轮部件过桥齿轮是为了适应绞车结构上的需要（加大卷筒轴和蜗轮轴的中心距）而设置的，心轴固定在箱体中部。

过桥齿轮轴心钻油孔，外端加油塞，组成挤压式油杯。

4）卷筒部件卷筒部件主要由主轴、卷筒、大齿轮、轴承座等组成。

大齿轮固定在卷筒上，卷筒安装在卷筒主轴上的两个滚动轴承上。

主轴两端用轴承支座和齿轮箱壁支承。

卷筒上设有穿绳孔，将绳头穿入后用绳卡和螺钉紧固。

5）底座底座是用槽钢及钢板焊接，呈长条形，雪橇状。

卷筒部件、蜗轮减速机部件、电动机等部件，自左至右分别装在底座上形成一个整体。

底座上焊有钢环，以便绞车在井下安装、固定及移动、拖运之用。

四、润滑蜗轮减速机内采用蜗轮蜗杆油润滑，油面应不低于蜗杆中心。

蜗轮轴上滚动轴承用III 号钙基润滑脂润滑。

回柱绞车司机安全操作规程1.熟悉柱绞车的操作规程和操作手册。

在开始操作柱绞车之前，司机应当详细阅读柱绞车的操作手册，并熟悉其操作规程和相关安全注意事项。

2.检查柱绞车的工作状态和安全装置。

在操作柱绞车之前，司机应当检查柱绞车的工作状态和安全装置是否正常。

如发现任何故障或异常，应当及时报告维修人员进行处理。

3.穿戴合适的个人防护装备。

司机在操作柱绞车时应穿戴符合要求的个人防护装备，包括安全帽、耳塞、防护眼镜、防护手套等，以保护自身的安全。

4.使用合适的工具和设备。

在操作柱绞车时，应当使用经过检验和合格的工具和设备，确保其质量和性能符合要求。

同时，应当根据工作需要，选择合适的工具和设备进行操作。

5.确定工作区域和安全范围。

在操作柱绞车之前，司机应当确定工作区域和安全范围，并进行标识和划定。

在操作过程中，应当避免超过工作范围，防止发生意外事故。

6.提前进行安全检查。

在开始操作柱绞车之前，应当进行一次全面的安全检查，包括检查柱绞车的机械部件、电气部件和液压系统等，确保其工作正常和安全可靠。

7.注意周围环境和其他人员。

在操作柱绞车时，司机应当时刻关注周围的环境和其他人员的安全。

如发现有人员靠近柱绞车作业区域，应当及时提醒并采取安全措施，以避免发生意外伤害。

8.合理调整柱绞车的工作速度和力度。

在操作柱绞车时，应根据具体工况合理调整柱绞车的工作速度和力度，以提高工作效率和操作安全性。

9.根据操作要求和工况，采取相应的操作方法。

在操作柱绞车时，应根据具体操作要求和工况，选择合适的操作方法，并遵循相应的操作规程和标准，以确保操作的准确性和安全性。

10.在操作过程中，保持专注和集中注意力。

在操作柱绞车时，司机应保持专注和集中注意力，避免分散注意力或心不在焉，以防止出现操作失误或意外发生。

总之，柱绞车司机在操作柱绞车时应始终以安全第一为原则，严格遵守操作规程和安全要求，并时刻关注工作环境和他人的安全。

只有确保安全操作，才能有效预防事故的发生，保障工作人员和设备的安全。

JH系列回柱绞车使用说明书执行标准MT/T779-1998《回柱绞车》目录1、概述 (2)2、主要技术参数 (3)3、结构特征………..……….………………………......………..3-104、绞车的润滑………..…………..……………….....…………10-115、绞车的安装、调试和试运转…….....………………......……11-166、绞车的操作规程 (16)7、常见故障与分析 (17)8、绞车的维护与修理 (17)9、电器控制系统…..………….…………………………....…..18-1910、备件与易损件 (20)11、运输与贮存 (21)12、验收与检查 (21)13、质量保证 (21)一、概述1.用途和适用范围JH系列回柱绞车主要用于煤矿井下回柱放顶，特别适用于立槽煤层、薄煤层、中层煤层顶板压力较小的采掘工作面。

2．品种和规格我公司共生产五种规格的回柱绞车，分别是JH-5、JH-8、JH-14、JH-20、JH-30。

其中JH-8与JH-14结构与工作原理相同；JH-20与JH-30结构与工作原理相同。

3.工作条件⑴环境温度为-10～+40℃；⑵环境相对湿度不超过95％（+25℃），海拔高度不超过1000m 的情况下工作；对于海拔高度超过1000 m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；⑶周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规定》中所规定的安全含量；⑷工作制为低速重载非连续型。

4.型号编制J H □——□修改序号钢丝绳平均静张力，单位10kN回柱绞车标记示例：钢丝绳平均静张力为80KN的回柱绞车为：JH-8绞车电机、电器设备具有隔爆性能，可用于含有沼气及煤尘的矿井中。

5.警示语本绞车严禁用于载人或提升。

绞车所配的电机和电器设备，必须要有在有效期内的安标证。

二、主要技术参数JH系列回柱绞车主要技术参数见表一三结构特征（一）JH-5回柱绞车1.主要结构及工作原理绞车由电动机、蜗轮减速机、中间轴、卷筒、底座等部件组成。

方案计划参考范本

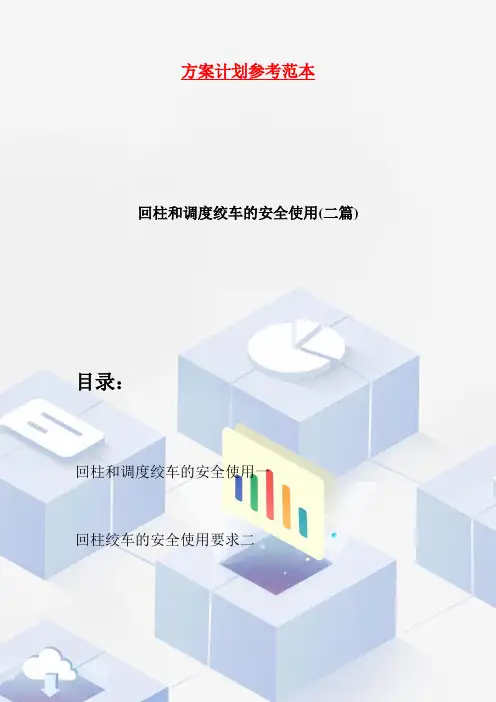

回柱和调度绞车的安全使用(二篇)
目录：
回柱和调度绞车的安全使用一
回柱绞车的安全使用要求二
- 1 -
回柱和调度绞车的安全使用一
（一）回柱绞车
又称慢速绞车，是用来拆除和回收采煤工作面支柱的一种绞车。

常用的回柱绞车有JH5型、JH8型、JH14型和JH20型等。

（二）调度绞车
调度绞车是用来调度车辆及进行辅助作业的一种绞车，一般用于平巷，在不太长的距离内拖运矿车，或在采掘工作面拖运设备。

常用调度绞车有JD4.5型、JD11.4型、JD22型、JD40型等。

（三）回柱和调度绞车的安全使用要求
（1）绞车司机必须经过培训，经考试合格，持证上岗
（2）开车前，认真检查现场的支护情况及绞车固定情况
（3）严格按信号操作绞车，并与回柱工或挂链工密切配合，接到停车信号后立即停车。

（4）回柱绞车启动前，必须先松开手闸。

（5）调度绞车启动前，必须将滚筒制动闸闸住，将大内齿轮上的制动闸松开，然后按启动按钮，使电动机空转。

之后，严禁两个制动闸把手同时制动，也不允许在两个制动闸把手处于制动状态下按启动按钮。

（6）绞车启动后，松闸与施闸必须平稳，不得动作过快，突然加速或减速。

（7）运行中，应注意绞车的声音，各部位温升、钢丝绳的缠绕情况和张紧状态。

（8）运行中，司机的两手应不离开制动把手，精神集中，严禁
2 / 2。

回柱绞车司机安全技术操作规程一、上岗条件第1条回柱绞车司机必须熟悉本工作面作业规程和顶板控制方法，做到“三懂”(懂构造、懂性能、懂原理)，“四会”(会使用、会保养、会维护、会处理故障)，经过培训、考试合格，取得操作资格证后，方可持证上岗。

二、安全规定第2条回柱绞车司机要和回柱放顶工、看滑轮工、信号工密切配合，搞好回柱放顶工作。

第3条回柱绞车司机与回柱放顶工的联系，必须使用电铃信号装置(或合用光电信号)，信号规定如下：1次长铃——停车；连续2次铃——开车；连续3次铃——倒车松绳。

电铃线不许明接，防爆铃盒不准打开。

在操作过程中，一律听从信号指挥。

听不清信号，不准开车。

开车时，绞车附近人员要及时躲开。

第4条有下列情况之一者，必须停车：1．绞车移动时。

2．导轮移动或看守导轮人发出信号时。

3．其他不安全情况或听见有人喊停车时。

4．绞车附近、绞车与导轮间有人时。

5．钢丝绳钩头距绞车或导轮1.5米时。

第5条滑轮及滑轮柱子要符合下列规定：1．滑轮支柱小头直径不小于200毫米，使用时大头向下，小头向上。

2．滑轮柱子顶端要有柱窝，深度不小于500毫米，顶板破碎要加深柱窝，窝底加垫帽；底柱窝深不小于100毫米，底板破碎或松软要穿铁鞋。

3．滑轮柱与底板成60°一75°。

方向视两绳的合力方向而定。

4．滑轮必须拴在滑轮柱的下部，最高不得超过底板0.5米，上边缘必须与绞车滚筒成一直线。

5．滑轮底部应用半圆木或木板垫平，防止回柱时上下摆动。

6．拴滑轮的钢丝绳必须为直径不小于18毫米的新绳，不得使用旧钢丝绳。

7．滑轮的位置要保证钢丝绳的一端对绞车中心，另一端和回柱方向成直线。

8．滑轮的滑动销子、轮夹、轮轴必须齐全，滑轮沟槽直径最小要大于钢丝绳直径的1/4。

9．在滑轮靠工作面一侧，应加打一对支柱，防止断绳伤人及拉倒工作面支柱。

第6条工作时，必须集中精力，按信号操作。

开车时不得远离绞车，必须站在护身柱后方。

三、操作准备第7条备齐小锤、长柄工具等工具，油壶、螺丝等备品配件。

JH-14型回柱绞车使用说明书1、概述1.1 主要用途及适用范围1.1.1 JH-14型回柱绞车（以下简称绞车）主要供煤矿回采工作面回柱放顶用，亦可用于拖运重物和调度车辆。

1.1.2 本绞车的电动机和电气控制设备具有隔爆性能，适用于有煤层及瓦斯的矿井。

1.2产品型号及含义：1.2.1 型号含义1.3安全绞车严禁载人及提升。

绞车所配备的电气产品必须要有在有效期内的安标证！绞车准备运行工作前，所有人必须远离危险区域，禁止任何人停留，以免发生人身伤亡事故！禁止带电检修和保养！1.4工作条件绞车应在环境温度为-10℃~+40℃,环境相对温度不超过95%（+25℃），海拔高度不超过1000m的情况下工作。

对于海拔高度超过1000m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用。

隔爆型绞车用于煤矿井下时，周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤炭安全规程》中所规定的安全含量。

2结构特征与工作原理2.1 传动系统2.1.1涡轮、蜗杆和齿轮参数见表1。

2.1.2在绞车中使用的滚动轴承见表2。

2.2各部件的结构及特征2.2.1本绞车由制动器、联轴器、涡轮减速器、齿轮罩、中间轴装置、卷筒装置、齿轮罩、底座和电动机组成。

2.2.2电气设备如下：2.2.2.1电动机a）型号 YBJ18.5-8b）额定功率 kw 18.5c）额定转速 r/min 735d）额定电压 v 380/6602.2.2.2隔爆磁力启动器 BQD7-80N2.2.2.3隔爆控制按钮 BZA2-32.2.3弹性联轴器电动机与涡轮箱之间装有弹性联轴器，可以补偿两轴线的相对误差，亦可起缓冲、减振的作用。

2.2.4手动带式制动器制动带由铜丝石棉带与钢板铆接而成，其两端铰接于三星枴臂上。

通过杆系在绞车后部进行操作。

制动带与制动轮的间隙用钢带接头螺栓调整。

2.2.5减速机构由涡轮减速器和两对圆柱齿轮组成2.2.6钢丝绳为直径22、蔴芯、6股19丝，钢丝破断拉力总和为312.6KN。

回柱和调度绞车的安全使用(三篇)
方案计划参考范本
目录：
回柱和调度绞车的安全使用一
回柱绞车的安全使用要求二
调度绞车的安全使用要求三
- 1 -
回柱和调度绞车的安全使用一
（一）回柱绞车
又称慢速绞车，是用来拆除和回收采煤工作面支柱的一种绞车。

常用的回柱绞车有JH5型、JH8型、JH14型和JH20型等。

（二）调度绞车
调度绞车是用来调度车辆及进行辅助作业的一种绞车，一般用于平巷，在不太长的距离内拖运矿车，或在采掘工作面拖运设备。

常用调度绞车有JD4.5型、JD11.4型、JD22型、JD40型等。

（三）回柱和调度绞车的安全使用要求
（1）绞车司机必须经过培训，经考试合格，持证上岗
（2）开车前，认真检查现场的支护情况及绞车固定情况
（3）严格按信号操作绞车，并与回柱工或挂链工密切配合，接到停车信号后立即停车。

（4）回柱绞车启动前，必须先松开手闸。

（5）调度绞车启动前，必须将滚筒制动闸闸住，将大内齿轮上的制动闸松开，然后按启动按钮，使电动机空转。

之后，严禁两个制动闸把手同时制动，也不允许在两个制动闸把手处于制动状态下按启动按钮。

（6）绞车启动后，松闸与施闸必须平稳，不得动作过快，突然加速或减速。

（7）运行中，应注意绞车的声音，各部位温升、钢丝绳的缠绕情况和张紧状态。

（8）运行中，司机的两手应不离开制动把手，精神集中，严禁
2 / 2。

回柱绞车司机、看滑轮工作业操作规程模版柱绞车司机操作规程模版第一章总则第一条为了确保柱绞车的正常运行，提高工作效率，保障施工安全，制定本操作规程。

第二条本操作规程适用于柱绞车的操作人员，操作人员必须严格遵守本规程的要求。

第三条柱绞车操作人员必须具备一定的专业知识和操作技能，并持有相关的证书。

第四条操作人员必须在了解设备性能、掌握操作规范的基础上，合理、安全地操作柱绞车。

第五条柱绞车的操作必须符合国家安全生产和施工操作规范，严禁违章操作。

第六条柱绞车作为施工机械，必须进行定期检查和维护，确保设备处于良好的工作状态。

第七条任何时候，操作人员都必须保持专注、集中的状态，不得饮酒、吸烟或进行其他与操作无关的活动。

第二章柱绞车的操作流程第八条柱绞车的操作流程包括准备工作、开机准备、操作流程和关机步骤。

第九条准备工作包括检查设备、检查各项工作参数是否符合要求，并做好相关文件的准备。

第十条开机准备包括检查各个部件的工作状态和连接情况，并进行必要的润滑和调整。

第十一条操作流程分为起吊物品、移动物品、放下物品等环节，具体操作步骤必须按照设备的操作说明进行。

第十二条关机步骤包括停止运转、检查设备是否有异常情况，并进行必要的维护和清洁。

第三章操作注意事项第十三条在进行柱绞车操作前，必须了解工作场地的情况，确保周围环境安全。

第十四条操作人员必须戴好安全帽，并穿戴好相关的防护设备，确保自身的安全。

第十五条严禁在柱绞车下面或吊物品下面站立或停留，以防止发生意外伤害。

第十六条操作人员必须严格按照设备的额定载荷进行操作，避免超载造成设备损坏或人员伤亡。

第十七条柱绞车操作过程中，必须保持沟通畅通，与其他作业人员保持良好的协同配合。

第十八条在操作过程中发现异常情况，必须立即采取措施，停止操作并报告相关领导。

第十九条柱绞车操作结束后，必须对设备进行清理和维护，确保设备的良好状态。

第四章突发事件应对措施第二十条柱绞车在工作过程中可能会遇到突发事件，如电力故障、机械故障等。
