电梯控制系统抗干扰分析与措施探讨本文探讨了电磁干扰的基本理论，分析了电磁干扰对电梯控制系统的影响，总结了电梯控制系统的抗干扰技术措施，以期为相关工作者提供参考。
标签：电梯控制系统;电磁干扰;抗干扰技术0 引言电梯工作环境的特殊性导致在其运行过程中会受到诸多因素干扰，如供电系统电源、电磁干扰等。
电源若不能纯正弦波而是带有噪声成分的各种次谐波就容易对电梯控制系统造成影响，进而影响电梯的正常运行。
基于此，为确保电梯使用的安全可靠性，必须对电梯控制系统的干扰因素进行深入研究，并提出相应的抗干扰措施。
1 电磁干扰基本理论1.1 电磁兼容性电磁兼容性指的是电气控制系统或设备在电磁环境中可以不被干扰而能正常运行，同时还不会对其他设备及系统造成影响。
即电磁的兼容性包含两方面内容：（1）在系统及其设备运行中对电磁环境具有一定的抗干扰能力，（2）同时还能确保在系统及其设备正常运行过程中不会对其他系统及其设备产生电磁影响。
1.2 造成干扰因素分析对电气系统及其电气设备产生干扰的因素众多，其中各种元器件、设备、信号、电网谐波、变频器、电源、电机等设备都会通过导线敏感器通道或媒介传播到信号中而形成干扰源，从而对电气系统及其设备产生不利影响。
2 电梯控制系统中电磁干扰分析在电梯控制系统的干扰因素中，电磁因素干扰是最主要因素。
此外，导致电磁干扰的因素有很多，包括电梯控制系统传输通道、电磁干扰源和敏感设备等，其中电磁干扰源可以产生使不带任何信息的和任何信号没有关联的电磁现象，也可以是电磁噪声，也可以是其他信号，或产生于电压变化中，或产生于电流的变化中。
电梯控制系统之所以会受到电磁干扰，一方面是受系统内部设备影响，另一方面是受来自于系统外部设备的影响，即系统内外设备都会对系统造成一定干扰。
其中控制系统内部干扰源主要为印制板电路中的集成芯片和电子元器件，当脉冲电流穿过电路时可能会向外发射电磁波从而对附近的电气设备产生電磁干扰。
而系统外部的通讯设备、电子设备等也可能会互相产生电磁干扰，导致电力系统出现串联谐振，从而影响设备及其系统的正常运行[1]。
工业自动化控制系统的抗干扰技术分析工业自动化控制系统的抗干扰技术是工业控制中的关键技术之一。
这种技术的主要目的是降低外界干扰对工业自动化控制系统的影响，提高系统的稳定性和可靠性。
本文将对工业自动化控制系统的抗干扰技术进行分析。
首先，工业自动化控制系统中最常见的外界干扰包括电磁干扰、噪声干扰和电力干扰。
这些干扰会导致信号传输中的误差、控制信号的失真和噪声污染等问题，从而影响工业自动化控制系统的稳定性和可靠性。
为了抵御这些外界干扰，工业自动化控制系统采用各种抗干扰技术。
以下是常见的抗干扰技术：1. 硬件层面上的抗干扰技术硬件层面上的抗干扰技术主要包括信号隔离、滤波、屏蔽和接地等。
信号隔离可以将信号电气性质分离，从而解决信号传输中的地线干扰问题；滤波可以滤除高频噪声干扰，使信号传输更加稳定；屏蔽可以在电路板上采用金属盖板、金属屏蔽罩等，阻挡外界的电磁波干扰；接地可以使电路板内的各个不同电位达到相同电位，防止因接地问题产生的干扰。
软件层面上的抗干扰技术主要包括模拟电路技术和数字信号处理技术。
模拟电路技术可以通过设计合适的滤波器、锁相环、正交解调器等，对输入信号进行处理，从而达到抗干扰的目的；数字信号处理技术可以通过采样、滤波、数字噪声抑制等处理方法，对数字信号进行处理，降低外界干扰的影响。
3. 信号传输中的抗干扰技术信号传输中的抗干扰技术主要包括差分传输和光纤传输。
差分传输使用两个相反极性的信号同时传输，从而消除共模干扰；光纤传输使用光信号传输，避免了电磁干扰和磁场干扰。
总的来说，工业自动化控制系统的抗干扰技术是保证系统稳定性和可靠性的关键。
在设计控制系统的过程中，应选用合适的抗干扰技术，以确保系统能够在复杂的工业环境中正常运行。
DCS控制系统应用中的抗干扰问题分析DCS控制系统是现代化工自动化生产中的重要组成部分，其应用范围涵盖了化工、石化、电力、冶金等多个行业领域。
在实际应用中，DCS控制系统经常会受到各种外部干扰的影响，这些干扰可能来源于电磁干扰、物理环境变化、人为操作等多个方面，严重干扰可能导致系统运行不稳定、控制失效甚至系统瘫痪。
如何在DCS控制系统应用中解决和抵御各种干扰问题，成为了当前工业控制系统领域中的研究热点之一。
本文将对DCS控制系统中的抗干扰问题进行分析，并提出相应的解决方案。
一、电磁干扰对DCS控制系统的影响电磁干扰是DCS控制系统中常见且严重的干扰源之一。
其种类包括电磁辐射干扰、传导干扰等。
电磁干扰可能来自于外部设备、电力线路、无线电信号、雷电等多个方面，其频率范围也十分广泛。
电磁干扰会对DCS控制系统的传感器、执行元件、通信线路等组成部分造成影响，导致控制系统的工作异常，甚至失效。
电磁干扰不仅会使得传感器接收的信号产生误差，还可能引起控制命令的传输错误，从而对整个生产过程产生严重的影响。
为了解决电磁干扰对DCS控制系统的影响，可以采取一系列的技术手段。
在系统设计阶段应该合理规划布置设备，避免将敏感的传感器和执行元件置于强电磁干扰源附近。
可以采用屏蔽措施，如使用屏蔽电缆、屏蔽罩等设备，阻隔外部电磁干扰。
还可以采用滤波器、隔离器等设备对信号进行处理，消除电磁干扰对系统的影响。
通过以上技术手段的综合应用，可以有效提高DCS控制系统对电磁干扰的抵御能力，保障系统的正常稳定运行。
除了电磁干扰外，物理环境变化也会对DCS控制系统产生一定的影响。
物理环境变化主要包括温度、湿度、气压等因素的变化，这些因素的变化可能会导致系统中的传感器、执行元件的性能产生变化，从而对控制系统的稳定性产生影响。
在特殊工业环境中，如高温、高湿或者腐蚀性环境下，物理环境变化对DCS控制系统的影响尤为突出。
针对物理环境变化对DCS控制系统的影响，可以采取一系列的防护措施。
DCS控制系统应用中的抗干扰问题分析【摘要】本文主要探讨在DCS控制系统应用中的抗干扰问题分析。
首先对干扰来源进行了分析，包括外部环境干扰和内部系统干扰。
接着探讨了干扰对DCS控制系统的影响，包括降低系统性能和稳定性。
然后提出了抗干扰方法，如信号滤波、PID参数调优等。
同时结合调试与优化方案，提高系统抗干扰能力。
最后通过工程实例分析，验证抗干扰方法的有效性。
通过本文的研究，可以更好地理解和解决DCS控制系统中的抗干扰问题，提高系统稳定性和可靠性，进一步推动工业自动化领域的发展。
【关键词】DCS控制系统、抗干扰、干扰来源、影响、方法探讨、调试、优化、工程实例、分析、结论1. 引言1.1 DCS控制系统应用中的抗干扰问题分析随着工业自动化技术的不断发展，DCS控制系统在工业生产中扮演着越来越重要的角色。
在实际应用中，由于环境的复杂性和外界干扰的存在，DCS控制系统常常受到各种干扰的影响，影响了系统的稳定性和性能。
对于DCS控制系统中的抗干扰问题进行深入分析和研究显得尤为重要。
在DCS控制系统中，干扰的来源多种多样，包括电磁干扰、机械振动干扰、温度变化干扰等等。
这些干扰源的存在会导致系统的输出与预期不符，甚至产生系统不稳定的情况。
了解各种干扰源的特点和影响是解决抗干扰问题的第一步。
干扰对DCS控制系统的影响主要体现在系统性能下降、控制精度降低、系统响应速度减慢等方面。
特别是在一些对控制精度要求较高的工业场合，干扰的存在会对生产过程产生严重的影响，甚至导致设备损坏或生产事故的发生。
针对DCS控制系统中的干扰问题，我们需要采取相应的抗干扰方法。
常见的抗干扰方法包括信号滤波、控制器参数调整、系统结构优化等。
通过合理的抗干扰方法，可以有效减轻干扰对系统的影响，提高系统的稳定性和可靠性。
在实际工程中，针对不同的干扰问题，需要制定相应的调试与优化方案。
通过系统的调试优化，可以有效提高系统的抗干扰能力，保证系统的正常运行。
DCS控制系统应用中的抗干扰问题分析随着科技的不断进步，DCS（分散控制系统）在工业自动化控制系统中得到了广泛的应用。
DCS系统具有分布式的特点，能够实现对工业过程的全面监测和控制，提高了生产效率和质量。
在实际应用过程中，DCS系统往往会受到各种干扰的影响，影响系统的稳定性和可靠性。
研究DCS控制系统中的抗干扰问题对于保障系统的正常运行具有重要意义。
一、干扰的来源在DCS控制系统应用中，干扰的来源主要包括内部干扰和外部干扰两种。
内部干扰主要包括系统本身的设计缺陷、硬件故障、软件故障等。
这些干扰可能会导致系统出现逻辑错误、数据丢失或误差、通讯故障等问题，影响系统的正常运行。
外部干扰主要来自工业环境中的各种因素，如电磁干扰、温度变化、湿度变化、机械振动等。
这些外部干扰会对系统的传感器、执行器、通讯设备等产生影响，造成数据失真或者传输错误，对系统的稳定性造成影响。
二、抗干扰的原则针对DCS控制系统中的抗干扰问题，我们可以从以下几个方面来制定抗干扰策略。
1.系统设计阶段要考虑抗干扰性能在系统设计阶段，应该考虑到系统的抗干扰性能。
可以采用分布式控制、冗余设计、信号过滤等手段，提高系统的抗干扰能力，减少干扰对系统的影响。
2.硬件和软件的抗干扰设计在硬件和软件设计阶段，应该采取一系列抗干扰措施，包括使用抗干扰的传感器和执行器、设计抗干扰的通讯设备、编写抗干扰的软件程序等，提高系统的抗干扰能力。
3.系统运行过程中的抗干扰控制在系统运行过程中，应该建立完善的抗干扰控制策略，包括实时监测系统的各种干扰源，及时处理干扰事件，避免干扰对系统造成严重影响。
三、抗干扰的技术手段在DCS控制系统中，有许多技术手段可以用于增强系统的抗干扰能力。
1.电磁兼容性设计在系统的硬件设计阶段，应该采取一系列的电磁兼容性设计措施，包括使用抗干扰的器件、减小电磁辐射、增加屏蔽措施等，降低电磁干扰对系统的影响。
2.传感器信号处理对于传感器信号，可以采用滤波、抗噪声设计、数字滤波等方式，对传感器信号进行处理，提高系统的抗干扰能力。
工业自动化控制系统的抗干扰技术分析工业自动化控制系统是现代工业生产的重要组成部分，其质量和稳定性对整个工业流程影响巨大。
与此同时，现代工业生产环境非常复杂多变，存在许多干扰因素，如传感器误差、电磁干扰、放大器失真等。
为保证工业自动化控制系统的稳定性和可靠性，必须采用一定的抗干扰技术。
现代工业生产环境中，电磁干扰是一个很普遍的问题。
电磁干扰可以产生高频干扰信号，这些信号会影响系统的传输和处理。
为了解决这个问题，可以采用屏蔽技术。
屏蔽技术可以把环境中的电磁辐射信号通过金属屏蔽掉，从而使系统免受电磁干扰的影响。
同时，还可以采用电磁兼容性(EMC)技术，以减少或消除电器设备之间的相互干扰。
EMC技术是一种综合性的技术，在系统设计中应尽可能考虑电磁兼容性问题，如地线接触问题、信号传输线阻抗匹配、电缆走向和屏蔽等方面。
另外，传感器误差也是影响工业自动化控制系统稳定性的重要因素之一。
传感器误差可以分为系统误差和随机误差。
系统误差可以通过校准，误差补偿等方法进行解决。
随机误差则需要采用滤波技术。
滤波技术可以利用滤波器对信号进行滤波处理，滤去干扰信号，保留有用信号。
滤波器种类繁多，包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。
滤波器的设计需要根据具体问题选择合适的滤波技术和滤波器类型。
在工业自动化控制系统中，放大器失真也是一个很普遍的问题。
放大器失真会导致信号失真，从而影响系统的控制效果。
为了解决这个问题，可以采用自适应控制技术。
自适应控制技术可以通过对系统状态和输出进行自适应调整，以适应环境变化和外界干扰，从而达到改善系统性能的目的。
自适应控制技术的实现需要充分考虑控制算法的稳定性和鲁棒性。
除了上述几种抗干扰技术外，还有一些其他的技术应用在工业自动化控制系统中。
例如，时域分析技术可以对干扰进行精细分析，确定采取何种抗干扰技术。
另外，可靠性工程可以在系统设计中充分考虑系统的可靠性和冗余性，从而提高系统的稳定性和可靠性。

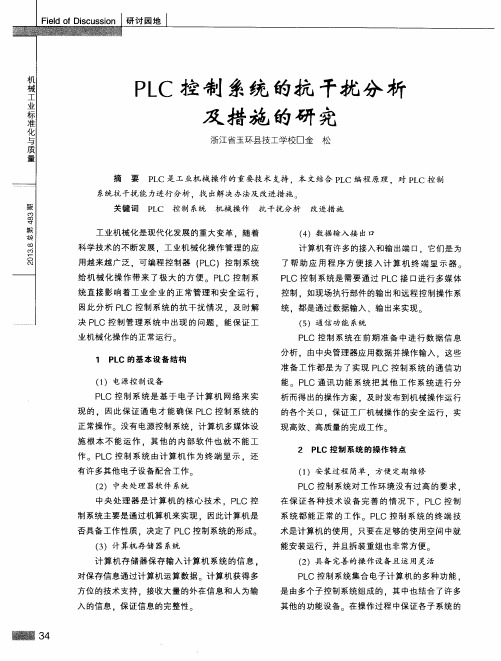

PLC控制系统抗干扰的措施及方法摘要：介绍PLC控制系统在不同的工业环境中受到来自系统本身(包含PLC硬件及软件)以及外界(包含空间辐射电磁场、电源、信号线、接地等)的干扰；并且通过分析产生干扰的原因，提出了解决主要抗干扰措施。
关键词：PLC；控制系统；干扰类型随着科学技术的发展，PLC作为一种自动化程度高、配置灵活的工业生产过程控制装置，因为其本身的高可靠性、允许在较为恶劣的环境下工作而在自动控制领域中得到广泛应用。
由于受到现场条件所限，工业控制系统的各类PLC大多处在强电电路和强电设备所形成的恶劣电磁环境中，电磁干扰极其严重，对PLC控制系统可靠运行极其不利，因此，一方面要求PLC生产厂家提高设备的抗干扰能力，另一方面要求使用部门在工程设计、安装调试和运行维护过程中采取抗干扰措施，双方配合才能妥善解决问题，有效增强系统的抗干扰性能。
因此，研究PLC控制系统干扰信号的来源、成因及抑制措施，对于提高PLC控制系统的抗干扰能力和可靠性具有重要作用。
一、提高PLC硬件抗干扰能力在选择设备时，首先要选择有高效抗干扰能力的产品，其中包括了电磁兼容性。
尤其是抗外部干扰能力，如采用浮地技术、隔离性能较好的PLC系统；监控信号在接入PLC前，在信号线与地之间并接电容，以减少共模干扰；在信号两极间加装滤波器可减少差模干扰。
；另外要考察其在类似工作环境中的应用实绩。
在选择国外进口产品要注意：我国是采用220 V高内阻电网制式，而欧美地区是110 V低内阻电网制式。
由于我国电网内阻大，零点电位漂移大，地电位变化大，工业企业现场的电磁干扰至少要比欧美地区高4倍以上，对系统抗干扰性能要求更高，在国外能正常工作的PLC产品在国内不一定能可靠运行，这就要在采用国外产品时，按我国的标准(GB/T13926)合理选择。
另外，在干扰多的场合，安装在控制对象侧的I/0模块要使用绝缘型的I/0模块；在干扰相对较小的场合，可使用非绝缘型的I/O模块。
工业自动化控制系统的抗干扰技术分析
工业自动化控制系统是指利用计算机和现代控制技术对工业生产过程进行全面、快速、准确的监控和控制，从而提高生产效率和质量的自动化系统。
工业控制系统受到外部干扰
的影响，如电磁干扰、噪声干扰、温度变化、震动等，这些干扰会导致控制系统正常运行
的困难，因此需要采取一些抗干扰的技术手段来保证系统的稳定性和可靠性。
一、电磁干扰抗干扰技术
1.屏蔽技术：利用屏蔽材料对关键部件进行屏蔽，以防止外界电磁干扰的进入。
对于
电缆等传输线路，采用屏蔽电缆进行布置。
2.滤波技术：通过滤波器对输入信号进行滤波处理，滤除高频噪声，以减小对控制器
的干扰。
3.接地技术：合理的系统接地可以减小电磁干扰的影响。
通过增加接地电阻、加强地
线连接等手段来提高系统的抗干扰能力。
1.信号调理技术：通过信号调理器对输入信号进行放大、滤波、去噪等处理，以提高
信号的质量和稳定性。
2.差分输入技术：对于传输线路较长的情况，可以采用差分输入的方式，以减小噪声
的干扰。
三、温度变化抗干扰技术
1.温度补偿技术：对于受温度影响较大的传感器和执行器，可以采用温度补偿技术，
通过对温度进行实时监测和补偿来提高系统的精度和稳定性。
2.热控技术：对于温度敏感的元件，可以采用热控技术来控制其工作温度，以提高系
统的稳定性和可靠性。
四、震动抗干扰技术
1.机械减振技术：通过在机械结构中加入减振装置来减小震动对系统的影响。
2.信号处理技术：对于受到震动干扰的信号，可以采用信号处理技术对其进行滤波和
修复，提高系统的稳定性。
控制系统抗干扰分析及解决方法
【摘要】工业控制系统的检测信号一般比较微弱，干扰信号不能有效解决，则会严重影响系统的正常工作。
尤其是现在单片机ARM 技术的广泛应用，对信号的要求也越来越高，微弱的干扰都会影响整个系统的稳定性。
本文以开发设计、检测调试过程中的实际经验为例，从原理图设计、PCB布线等方面详细讲述了干扰信号的产生及消除方法，是理论与实际的经验总结。
【关键词】抗干扰；信号；毛刺
1 概述
工业控制系统的任务是根据现场的测量信号，经分析比较后控制继电器完成预定操作。
但现场测量信号往往比较微弱，比如负荷电流、零序电流、电压等，由于干扰信号的存在，当干扰信号强度较大时，有用的测量信号淹没在杂乱的干扰信号中，系统无法得到正确的测量结果，严重影响系统的正常工作，甚至造成误判或误动。
本文以馈电开关保护器研发过程中发现的电磁干扰及处理方法加以叙述，供同行们借鉴参考。
2 干扰的形成及处理
该馈电开关采用外部开关电源供电，本身噪声及纹波较大，若直接送给保护器系统，将形成较大的干扰源，解决方法是利用磁珠与电容组成L型滤波电路，磁珠的电感量不易大，以直插（3.5*6mm）或六孔磁珠为宜，电容选用470uF/50V 电解电容。
磁珠可以减缓因电流突变产生的干扰，而电容则可以减缓因电压突变产生的干扰。
（1）模拟地与数字地要物理分开，从器件布局、PCB走线、铺地都要隔离，然后通过一磁珠或0Ω电阻连接。
磁珠选用直插的，电阻的功率要大，1W为宜，若表贴器件选择1812封装。
（2）每个数字器件的VCC附近布置一个0.01uF陶瓷电容，用于减小高低电平变化时产生的突变干扰，俗称“去耦”。
（3）模拟信号在放大器处理过程中每步增加一个0.01uF陶瓷电容，该电容对高频信号敏感，可有效的将高频干扰信号滤除，而对工频待测信号则不敏感，允许传感器信号正常通过。
（4）开关量采用光耦隔离，开关量输入的隔离光耦采用TLP181或TLP121，该光耦的导通压降0.3mm。
2）布线不拐90°弯。
3）尽量少过孔，过孔的焊盘外径为孔径的一倍关系，如0.7/0.35mm。
4）地线不走线，以铺地连接。
交流电源不得进入铺地范围，铺地采用网格形式。
5）器件布局规则：继电器、电源远离CPU、模拟量采样电路。
6）晶振器件下面不得走线。
3 动态毛刺去除
图1
模拟量测量信号一般比较微弱，虽然经过上述处理仍不能去除叠加在信号上的毛刺尖峰。
若对该检测信号进行幅值比较，则会出现误判现象。
解决办法是在信号检测电路前增加一动态毛刺去除电路，可有效地将叠加在有效信号上的毛刺干扰去除掉。
原理图如图1。
器件工作原理如下：磁珠L1与电容C1组成LC滤波器，起一个初级滤波的预处理作用。
其后的电路为毛刺去除电路，当输入信号上出现一个正毛刺时，该信号进入放大器的负相输入端，在输出端产生一个等幅值的负毛刺。
该信号经高频电容C2反馈到负相输入端与原来的正毛刺抵消中和，最终使输出毛刺消除。
该原理是一个动态负反馈过程，反馈速度的快慢直接影响到毛刺消除的效果，如果放大器的动态响应速度较低，增加该电路后将会使检测信号的波形变粗，但这不影响后续电路的信号处理。
增加毛刺去除电路前后的信号波形比较如图2。
图2
4 软件抗干扰处理
进入控制系统的干扰信号随机性很强，频段较宽。
尽管采取了硬件措施，仍会有干扰信号进入系统。
控制系统是依赖于对开关信号及模拟信号的采集来完成控制操作的，一个错误信号就可造成程序的紊乱或死机，给系统造成不可预料的严重后果。
所以软件抗干扰以其灵活多变、节省硬件资源、可靠性好的优势得以普遍采用。
常用软件抗干扰方法如下：（1）滤波算法：采用算数取平均值法、比较取舍、中值法等软件算法滤掉由于干扰信号造成的错误采样。
我的经验模拟量采样32次或16次然后取平均值，这样可有效的消除信号的波动对采样结果造成的影响。
（2）冗余法：在软件中关键多字节指令后加入NOP指令，可有效地防止因干扰造成的程序走错。
（3）开启看门狗，防止程序跑飞。
（4）开关量多次判断。
一次判断过后，经一段延时（比如5ms），再进行判断一次，若两次判断一致，则认为次信号有效。
5 结束语
干扰是控制系统的严重威胁，一个系统如果未能有效地滤除输入通道的干扰信号，轻者不能进行正确测量及比较，重者将引起错误判断和输出，造成不可预料的严重后果。
本文从硬件、软件两方面介绍了常用抗干扰措施，我们在控制系统设计时就要首先考虑可能的干扰存在，分析电源输入、机构输出是否会产生何种类型干扰，继而在设计原理时就要增加相应措施，使干扰及早消除或将其减小到最小程度。
然而干扰的随机性、不可预见性很强，产生干扰的途径和机理各有不同，解决办法也不尽相同。
我们要在工作中总结经验，认真分析何种原因产生何种干扰，采取什么样的措施将其消除。
只有在工作当中不断发现问题，不断总
结经验，才能使经验更丰富、分析问题更准确性、解决问题更迅速。
