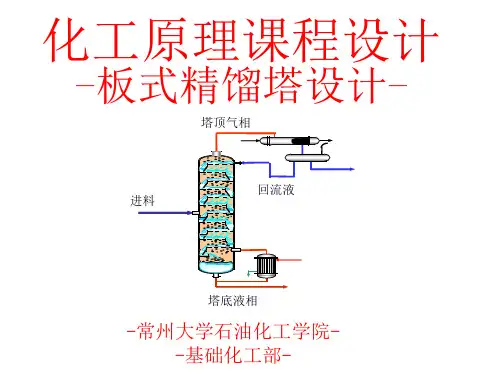

化工原理课程设计—板式精馏塔的设计

板式精馏塔的设计指导书一、设计内容1.设计方案的确定（设计方案简介：对给定或选定的工艺流程、主要设备的形式进行简要的论述。

）(1)操作压力 (2)进料状态 (3)加热方式 (4)热能利用2.主要设备的工艺设计计算(1)物料衡算; (2)热量衡;(3)回流比的确定;(4)工艺参数的选定;(5)理论塔板数的确定3.塔板及塔的主要尺寸的设计(设备的结构设计和工艺尺寸的设计计算。

)(1)塔板间距的确定(2) 塔径的确定(3) 塔板布置及板上流体流程的确定4. 流体力学的计算及有关水力性质的校核5. 板式精馏塔辅助设备的选型:典型辅助设备主要工艺尺寸的计算，设备的规格、型号的选定。

6.绘制流程图及精馏塔的装配图: 工艺流程图：以单线图的形式绘制，标出主体设备与辅助设备的物料方向，物流量、能流量，主要测量点。

主要设备的工艺条件图：主体设备工艺条件图是将设备的结构设计和工艺尺寸的计算结果用一张总图表示出来。

图面上应包括如下内容:①设备图形：指主要尺寸(外形尺寸、结构尺寸、连接尺寸)、接管、人孔等；②.技术特性：指装置的用途、生产能力、最大允许压强、最高介质温度、介质的毒性和爆炸危险性；③.设备组成一览表：注明组成设备的各部件的名称等。

应予以指出，以上设计全过程统称为设备的工艺设计。

完整的设备设计，应在上述工艺设计基础上再进行机械强度设计，最后提供可供加工制造的施工图7.编写设计说明书：设计说明书的内容：①目录；②设计题目及原始数据(任务书)；③简述酒精精馏过程的生产方法及特点(设计方案简介)，④论述精馏总体结构(塔型、主要结构)的选择和材料选择；⑤精馏过程有关计算(物料衡算、热量衡算、理论塔板数、回流比、塔高、塔径塔板设计、进出管径等) (工艺计算及主要设备设计);⑥设计结果概要(设计结果汇总):主要设备尺寸、衡算结果等;⑦主体设备设计计算及说明；⑧主要零件的强度计算（选做）；⑨附属设备的选择(辅助设备的计算和选型,选做）；⑩参考文献；(11)设计评述(后记)及其它．整个设计由论述，计算和图表三个部分组成，论述应该条理清晰，观点明确；计算要求方法正确，误差小于设计要求，计算公式和所有数据必需注明出处；图表应能简要表达计算的结果。

化工原理课程设计任务书设计题目：乙醇——水筛板精馏塔工艺设计（取至南京某厂药用酒精生产现场）设计条件： 1. 常压操作，P=1 atm（绝压）。

2. 原料来至上游的粗馏塔，为95——96℃的饱和蒸汽。

因沿程热损失，进精馏塔时原料液温度降为90℃。

3. 塔顶产品为浓度92.41%（质量分率）的药用乙醇，产量为 40吨/日。

4．塔釜排出的残液中要求乙醇的浓度不大于0.03%（质量分率）。

5．塔釜采用饱和水蒸汽加热（加热方式自选）；塔顶采用全凝器，泡点回流。

6．操作回流比R=（1.1——2.0）R min。

设计任务： 1. 完成该精馏塔工艺设计，包括辅助设备及进出口接管的计算和选型。

2．画出带控制点的工艺流程图，t-x-y相平衡图，塔板负荷性能图，筛孔布置图以及塔的工艺条件图。

3．写出该精流塔的设计说明书，包括设计结果汇总和对自己设计的评价。

指导教师：时间1设计任务1.1 任务1.1.1 设计题目乙醇—水筛板精馏塔工艺设计（取至南京某厂药用酒精生产现场）1.1.2 设计条件 1.常压操作，P＝1 atm（绝压）。

2．原料来至上游的粗馏塔，为95－96℃的饱和蒸气。

因沿程热损失，进精馏塔时原料液温度降为90℃。

3．塔顶产品为浓度92.41%（质量分率）的药用乙醇，产量为40吨/日。

4．塔釜排出的残液中要求乙醇的浓度不大于0.03％(质量分率)。

5．塔釜采用饱和水蒸气加热（加热方式自选）；塔顶采用全凝器，泡点回流。

6．操作回流比R=(1.1—2.0)R。

min1.1.3 设计任务1.完成该精馏塔工艺设计，包括辅助设备及进出口接管的计算和选型。

2．画出带控制点的工艺流程示意图，t-x-y相平衡图，塔板负荷性能图，筛孔布置图以及塔的工艺条件图。

3．写出该精馏塔的设计说明书，包括设计结果汇总和对自己设计的评价。

1.2 设计方案论证及确定1.2.1 生产时日设计要求塔日产40吨92.41%乙醇，工厂实行三班制，每班工作8小时，每天24小时连续正常工作。

化⼯原理板式塔设计⽬录第⼀章板式精馏塔的设计1.1概述 (1)1.2板式精馏塔的设计原则与步骤 (1)1.3理论塔板数的确定 (3)1.4塔板效率和实际塔板数 (7)1.5板式精馏塔的结构设计 (8)1.6 板式精馏塔⾼度及其辅助设备 (27)1.7 板式精馏塔的计算机设计 (31)第⼆章板式精馏塔设计举例2.1苯－甲苯板式精馏塔设计 (33)2.2⼄醇—⽔板式精馏塔设计 (47)2.3 甲醇—⽔板式精馏塔设计 (66)第三章塔设备的机械计算3.1 塔体及裙座的强度计算 (86)3.2 塔盘板及其⽀撑梁的强度、挠度计算 (104)3.3 塔盘技术条件 (105)3.4 塔盘⽀撑件的尺⼨公差 (109)附录 (111)第⼀章板式精馏塔的设计1.1概述蒸馏是利⽤液体混合物中各组分挥发度的不同并借助于多次部分汽化和部分冷凝达到轻重组分分离的⽅法。

蒸馏操作在化⼯、⽯油化⼯、轻⼯等⼯业⽣产中中占有重要的地位。

为此，掌握⽓液相平衡关系，熟悉各种塔型的操作特性，对选择、设计和分析分离过程中的各种参数是⾮常重要的。

蒸馏过程按操作⽅式可分为间歇蒸馏和连续蒸馏。

间歇蒸馏是⼀种不稳态操作，主要应⽤于批量⽣产或某些有特殊要求的场合；连续蒸馏为稳态的连续过程，是化⼯⽣产常⽤的⽅法。

蒸馏过程按蒸馏⽅式可分为简单蒸馏、平衡蒸馏、精馏和特殊精馏等。

简单蒸馏是⼀种单级蒸馏操作，常以间歇⽅式进⾏。

平衡蒸馏⼜称闪蒸，也是⼀种单级蒸馏操作，常以连续⽅式进⾏。

简单蒸馏和平衡蒸馏⼀般⽤于较易分离的体系或分离要求不⾼的体系。

对于较难分离的体系可采⽤精馏，⽤普通精馏不能分离体系则可采⽤特殊精馏。

特殊精馏是在物系中加⼊第三组分，改变被分离组分的活度系数，增⼤组分间的相对挥发度，达到有效分离的⽬的。

特殊精馏有萃取精馏、恒沸精馏和盐溶精馏等。

精馏过程按操作压强可分为常压精馏、加压精馏和减压精馏。

⼀般说来，当总压强增⼤时，平衡时⽓相浓度与液相浓度接近，对分离不利，但对在常压下为⽓态的混合物，可采⽤加压精馏；沸点⾼⼜是热敏性的混合液，可采⽤减压精馏。

《化工原理课程设计》报告4万吨/年甲醇~水板式精馏塔设计目录一、概述 (4)1.1 设计依据·································错误！未定义书签。

1.2 技术来源·································错误！未定义书签。

1.3 设计任务及要求 (5)二：计算过程 (7)1. 塔型选择 (7)2. 操作条件的确定 (8)2.1 操作压力 (8)2.2 进料状态 (8)2.3 加热方式 (8)2.4 热能利用 (8)3. 有关的工艺计算 (9)3.1 最小回流比及操作回流比的确定·········错误！未定义书签。

3.2 塔顶产品产量、釜残液量及加热蒸汽量的计算错误！未定义书签。

3.3 全凝器冷凝介质的消耗量 (17)3.4 热能利用·····························错误！未定义书签。

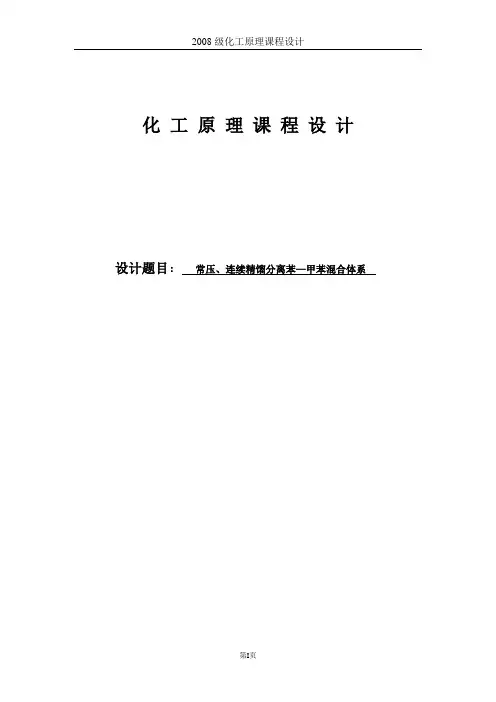

2008级化工原理课程设计化工原理课程设计设计题目：常压、连续精馏分离苯—甲苯混合体系目 录一、化工原理课程设计任务书 ................................................................................................... 1 二、设计计算 . (2)（一）确定设计方案的原则 ........................................................................................................... 2 （二）操作条件的确定 ................................................................................................................... 3 （三）.设计方案的选定及基础数据的搜集 ............................................................... 4 （四） 精馏塔的物料衡算 ........................................................................................... 8 （五） 塔板数的确定 (8)（一）理论板层数N T 的求取 ............................................................................... 8 (1)最小回流比的求取； ....................................................................................... 8 （2）求精馏塔的气、液相负荷 ........................................................................... 9 （3）求操作线方程 ............................................................................................... 9 （二）实际板层数的求取 .. (10)（六） 精馏塔的工艺条件及有关物性数据的计算 (10)（1）操作压力计算 ............................................................................................. 10 （2）操作温度计算 ............................................................................................. 11 （3）平均摩尔质量计算 ..................................................................................... 11 （4）平均密度计算 (11)（七） 气液负荷计算 ................................................................................................. 13 （八） 精馏塔的塔体工艺尺寸计算 . (13)(1) 塔径的计算 ................................................................................................... 13 （2）塔高的计算 . (14)（九） 塔板主要工艺尺寸的计算 (14)(1) 溢流装置计算 ............................................................................................... 14 （2）塔板布置 .. (15)（十） 筛板的流体力学验算 (16)(1) 气体通过筛板压强相当的液柱高度σh h h h l c p ++= (16)(2) 液面落差 (17)(3) 液沫夹带 (17)(5) 液泛 (17)塔板负荷性能图 (18)（1）漏液线 (18)(2) 液沫夹带线 (18)(3)液相负荷下限线 (19)(4)液相负荷上限线 (19)(5) 液泛线 (19)设计结果一览（表9） (21)三、个人心得体会及改进意见 (22)四、参考文献 (22)附录（符号说明） (23)2008级化工原理课程设计一、化工原理课程设计任务书板式精馏塔设计任务书（一）设计题目：设计分离苯―甲苯连续精馏筛板塔（二）设计任务及操作条件1、设计任务：原料处理量： f= 5300kg/h进料组成： X F=0,55（轻组分苯的摩尔分率，下同）塔顶产品组成: X D=0.91分离要求：回收率η=0.95全塔效率： 58%2、操作条件：平均操作压力：101.3 kPa回流比： R=1.8Rmin单板压降： <=0.7kPa工时：年开工时数7200小时泡点进料：q=1 Xq=Xe=X F（三）设计方法和步骤：1、设计方案简介根据设计任务书所提供的条件和要求，通过对现有资料的分析对比，选定适宜的流程方案和设备类型，初步确定工艺流程。

前言化工生产中所处理的原料，中间产物，粗产品几乎都是由若干组分组成的混合物，而且其中大部分都是均相物质。

生产中为了满足储存，运输,加工和使用的需求，时常需要将这些混合物分离为较纯净或几乎纯态的物质。

精馏是分离液体混合物最常用的一种单元操作，在化工，炼油,石油化工等工业得到广泛应用。

精馏过程在能量计的驱动下,使气，液两相多次直接接触和分离，利用液相混合物中各相分挥发度的不同，使挥发组分由液相向气相转移,难挥发组分由气相向液相转移。

实现原料混合物中各组成分离该过程是同时进行传质传热的过程。

本次设计任务为设计一定处理量的分离四氯化碳和二硫化碳混合物精馏塔。

板式精馏塔也是很早出现的一种板式塔，20世纪50年代起对板式精馏塔进行了大量工业规模的研究，逐步掌握了筛板塔的性能，并形成了较完善的设计方法。

与泡罩塔相比，板式精馏塔具有下列优点：生产能力(2 0%——40%）塔板效率（10％-—50％)而且结构简单，塔盘造价减少40%左右，安装，维修都较容易。

化工原理课程设计是培养学生化工设计能力的重要教学环节，通过课程设计使我们初步掌握化工设计的基础知识、设计原则及方法；学会各种手册的使用方法及物理性质、化学性质的查找方法和技巧；掌握各种结果的校核，能画出工艺流程、塔板结构等图形。

在设计过程中不仅要考虑理论上的可行性，还要考虑生产上的安全性、经济合理性。

在设计过程中应考虑到设计的业精馏塔具有较大的生产能力满足工艺要求,另外还要有一定的潜力。

节省能源,综合利用余热。

经济合理，冷却水进出口温度的高低,一方面影响到冷却水用量。

另一方面影响到所需传热面积的大小.即对操作费用和设备费用均有影响，因此设计是否合理的利用热能R等直接关系到生产过程的经济问题.本课程设计的主要内容是过程的物料衡算，工艺计算，结构设计和校核。

【精馏塔设计任务书】一设计题目精馏塔及其主要附属设备设计二工艺条件生产能力：10吨每小时(料液）年工作日：自定原料组成：34％的二硫化碳和66％的四氯化碳（摩尔分率，下同）产品组成：馏出液 97％的二硫化碳，釜液5％的二硫化碳操作压力：塔顶压强为常压进料温度：58℃进料状况：自定加热方式：直接蒸汽加热回流比：自选三设计内容1 确定精馏装置流程；2 工艺参数的确定基础数据的查取及估算，工艺过程的物料衡算及热量衡算，理论塔板数，塔板效率,实际塔板数等。
