板式精馏塔的设计指导书一、设计内容1.设计方案的确定（设计方案简介：对给定或选定的工艺流程、主要设备的形式进行简要的论述。
）(1)操作压力 (2)进料状态 (3)加热方式 (4)热能利用2.主要设备的工艺设计计算(1)物料衡算; (2)热量衡;(3)回流比的确定;(4)工艺参数的选定;(5)理论塔板数的确定3.塔板及塔的主要尺寸的设计(设备的结构设计和工艺尺寸的设计计算。
)(1)塔板间距的确定(2) 塔径的确定(3) 塔板布置及板上流体流程的确定4. 流体力学的计算及有关水力性质的校核5. 板式精馏塔辅助设备的选型:典型辅助设备主要工艺尺寸的计算，设备的规格、型号的选定。
6.绘制流程图及精馏塔的装配图: 工艺流程图：以单线图的形式绘制，标出主体设备与辅助设备的物料方向，物流量、能流量，主要测量点。
主要设备的工艺条件图：主体设备工艺条件图是将设备的结构设计和工艺尺寸的计算结果用一张总图表示出来。
图面上应包括如下内容:①设备图形：指主要尺寸(外形尺寸、结构尺寸、连接尺寸)、接管、人孔等；②.技术特性：指装置的用途、生产能力、最大允许压强、最高介质温度、介质的毒性和爆炸危险性；③.设备组成一览表：注明组成设备的各部件的名称等。
应予以指出，以上设计全过程统称为设备的工艺设计。
完整的设备设计，应在上述工艺设计基础上再进行机械强度设计，最后提供可供加工制造的施工图7.编写设计说明书：设计说明书的内容：①目录；②设计题目及原始数据(任务书)；③简述酒精精馏过程的生产方法及特点(设计方案简介)，④论述精馏总体结构(塔型、主要结构)的选择和材料选择；⑤精馏过程有关计算(物料衡算、热量衡算、理论塔板数、回流比、塔高、塔径塔板设计、进出管径等) (工艺计算及主要设备设计);⑥设计结果概要(设计结果汇总):主要设备尺寸、衡算结果等;⑦主体设备设计计算及说明；⑧主要零件的强度计算（选做）；⑨附属设备的选择(辅助设备的计算和选型,选做）；⑩参考文献；(11)设计评述(后记)及其它．整个设计由论述，计算和图表三个部分组成，论述应该条理清晰，观点明确；计算要求方法正确，误差小于设计要求，计算公式和所有数据必需注明出处；图表应能简要表达计算的结果。
化工原理课程设计精馏塔
在化工原理课程设计中，精馏塔是一个非常重要的主题。
精馏塔是化工生产中
用来进行精馏分离的装置，其原理和设计对于化工工程师来说至关重要。
本文将对精馏塔的原理、结构和设计进行详细介绍，希望能对化工原理课程设计有所帮助。
首先，我们来介绍一下精馏塔的原理。
精馏塔利用不同组分的沸点差异来进行
分离，通过在塔内加热并在塔顶冷凝，使得液体沸腾蒸发，然后在塔顶冷凝成液体，从而实现组分的分离。
在精馏塔内，通常会设置填料或塔板，增加塔内表面积，促进传质和传热，提高分离效率。
其次，我们将介绍精馏塔的结构。
精馏塔通常由塔底、塔体和塔顶三部分组成。
塔底主要用来加热液体，使其蒸发；塔体内设置填料或塔板，用来增加接触面积；塔顶则用来冷凝蒸发的液体，使其凝结成液体。
此外，精馏塔还包括进料口、顶部产品出口和底部残液出口等部件。
最后，我们将讨论精馏塔的设计。
精馏塔的设计需要考虑诸多因素，如进料组分、产品要求、操作压力和温度等。
在设计精馏塔时，需要进行热力学计算和传质计算，确定塔板或填料的高度和类型，保证塔内的传热和传质效果。
此外，还需要考虑塔底加热方式、塔顶冷凝方式以及塔内液体分布等问题，确保精馏塔能够稳定、高效地进行分离操作。
总之，精馏塔作为化工生产中常用的分离设备，其原理、结构和设计都是化工
工程师需要掌握的重要知识。
通过本文的介绍，相信读者对精馏塔有了更深入的了解，希望能够对化工原理课程设计有所帮助。
化工原理课程设计精馏塔
化工原理课程设计：精馏塔
一、设计题目
设计一个年产10万吨的乙醇-水溶液精馏塔。
该精馏塔将采用连续多级蒸馏的方式，将乙醇与水进行分离。
乙醇的浓度要求为95%（质量分数），水含量要求低于5%。
二、设计要求
1. 设计参数：
操作压力：常压
进料流量：10万吨/年
进料组成：乙醇40%，水60%（质量分数）
产品要求：乙醇95%，水5%
2. 设计内容：
完成精馏塔的整体设计，包括塔高、塔径、填料类型、进料位置、塔板数、回流比等参数的计算和选择。
同时，还需完成塔内件（如进料口、液体分布器、再沸器等）的设计。
3. 绘图要求：
需要绘制精馏塔的工艺流程图和结构示意图，并标注主要设备参数。
4. 报告要求：
完成设计报告，包括设计计算过程、结果分析、经济性分析等内容。
三、设计步骤
1. 确定设计方案：根据题目要求，选择合适的精馏塔类型（如筛板塔、浮阀塔等），并确定进料位置、塔板数和回流比等参数。
2. 计算塔高和塔径：根据精馏原理和物料性质，计算所需塔高和塔径，以满足分离要求。
3. 选择填料类型：根据物料的特性和分离要求，选择合适的填料类型，以提高传质效率。
4. 设计塔内件：根据塔板数和填料类型，设计合适的进料口、液体分布器、再沸器等塔内件。
5. 进行工艺计算：根据进料组成、产品要求和操作条件，计算每块塔板的温度和组成，以及回流比等参数。
6. 进行经济性分析：根据设计方案和工艺计算结果，分析项目的投资成本和运行成本，评估项目的经济可行性。
《化工原理课程设计》报告4万吨/年甲醇~水板式精馏塔设计目录一、概述 (4)1.1 设计依据·································错误！未定义书签。
1.2 技术来源·································错误！未定义书签。
1.3 设计任务及要求 (5)二：计算过程 (7)1. 塔型选择 (7)2. 操作条件的确定 (8)2.1 操作压力 (8)2.2 进料状态 (8)2.3 加热方式 (8)2.4 热能利用 (8)3. 有关的工艺计算 (9)3.1 最小回流比及操作回流比的确定·········错误！未定义书签。
3.2 塔顶产品产量、釜残液量及加热蒸汽量的计算错误！未定义书签。
3.3 全凝器冷凝介质的消耗量 (17)3.4 热能利用·····························错误！未定义书签。
设计题目：分离苯—甲苯混合液的筛板精馏塔生产能力：年处理苯—甲苯混合液30000t（开工率300天/a）;原料：组成为45%（苯的质量分数）的苯—甲苯混合液；分离要求：塔顶流出液的组成为0.92，塔底釜液的组成为0.02。
设计条件:1、处理量： 30000 （吨/年）。
2、进料组成：甲苯、乙苯的混合溶液，含甲苯的质量分数为30%。
3、进料状态：泡点进料4、料液初温： 35℃5、冷却水的温度： 25℃6、饱和蒸汽压强：5Kgf/cm2(1Kgf/cm2=98.066)KPa7、精馏塔塔顶压强: 4 KPa(表压)8、单板压降不大于 0.7 kPa9、总塔效率为 0.5210、分离要求：塔顶的甲苯含量不小于92%(质量分数),塔底的甲苯含量不大于2%(质量分数)。
11、设备热损失为加热蒸汽供热量的5%12、年开工时间： 300（天）13、完成日期： 2011 年 12 月 25 日14、厂址：湖北荆门地区（大气压为760mmHg）一、精馏塔的物料衡算(1)原料液及塔顶、塔底产品的摩尔分率苯的摩尔质量 MA=78.11kg/kmol 甲苯的摩尔质量 MB=92.13 kg/kmol x F =13.92/55.011.78/45.011.78/45.0+= 0.491x D =13.92/08.011.78/92.011.78/92.0+= 0.931x w =13.92/98.011.78/02.011.78/02.0+=0.024（2）原料液及塔顶、塔底产品的平均摩尔质量 M F =0.491*78.11+(1-0.491)*92.13=85.24 kg/kmol M D =0.931*78.11+(1-0.931)*92.13=79.08 kg/kmolM W =0.024*78.11+(1-0.024)*92.13=91.80 kg/kmol（3）物料衡算原料处理量 F=3*10^7/(300*24)/85.24=48.88kmol/h 总物料衡算 F=D+W苯物料衡算 48.88*0.491=0.931*D+0.024*W D=25.17kmol/hW=23.71kmol/h二、塔板数的确定(1)理论板层数NT 的求取苯-甲苯物系在某些温度下的α值取α=2.48①二元物系的相平衡方程： y=x*48.11x*48.2+②求最小回流比及操作回流比采用作图法求最小回流比。
板式精馏塔的设计1.1 概述塔设备是炼油、化工、石油化工等生产中广泛应用的气液传质设备。
根据塔内气液接触部件的结构型式，可分为板式塔和填料塔。
板式塔内设置一定数目的塔板，气体以鼓泡或喷射形式穿过板上液层进行质热传递，气液相组成呈阶梯变化，属逐级接触逆流操作过程。
填料塔内装有一定高度的填料层，液体自塔顶沿填料表面下流，气体逆流向上（也有并流向下者）与液相接触进行质热传递，气液相组成沿塔高连续变化，属微分接触操作过程。
工业上对塔设备的主要要求是：（1）生产能力大；（2）传热、传质效率高；（3）气流的摩擦阻力小；（4）操作稳定，适应性强，操作弹性大；（5）结构简单，材料耗用量少；（6）制造安装容易，操作维修方便。
此外，还要求不易堵塞、耐腐蚀等。
板式塔大致可分为两类：（1）有降液管的塔板，如泡罩、浮阀、筛板、导向筛板、新型垂直筛板、蛇形、S型、多降液管塔板；（2）无降液管的塔板，如穿流式筛板（栅板）、穿流式波纹板等。
工业应用较多的是有降液管的塔板，如浮阀、筛板、泡罩塔板等。
（一）泡罩塔泡罩塔是最早使用的板式塔，是Celler于1813年提出的，其主要构件是泡罩、升气管及降液管。
泡罩的种类很多，国内应用较多的是圆形泡罩。
泡罩塔的主要优点是：因升气管高出液层，不易发生漏液现象，操作弹性较大，液气比范围大，适用多种介质，操作稳定可靠，塔板不易堵塞，适于处理各种物料；但其结构复杂，造价高、安装维修不便，板上液层厚，气体流径曲折，塔板压降大，因雾沫夹带现象较严重，限制了起诉的提高。
现虽已为其他新型塔板代替，但鉴于其某些优点，仍有沿用。
（a b）图1 泡罩塔（二）浮阀塔浮阀塔广泛用于精馏、吸收和解吸等过程。
其主要特点是在塔板的开孔上装有可浮动的浮阀，气流从浮阀周边以稳定的速度水平地进入塔板上液层进行两相接触。
浮阀可根据气体流量的大小而上下浮动，自行调节。
浮阀有盘式、条式等多种，国内多用盘式浮阀，此型又分为F－1型（V－1型）、V－4型、十字架型、和A型，其中F－1型浮阀结构较简单、节省材料，制造方便，性能良好，故在化工及炼油生产中普遍应用，已列入部颁标准（JB－1118－81）。

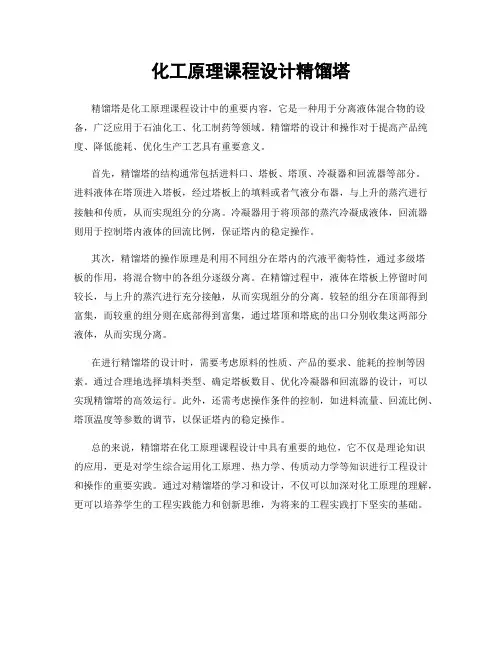

化工原理课程设计精馏塔
精馏塔是化工原理课程设计中的重要内容，它是一种用于分离液体混合物的设备，广泛应用于石油化工、化工制药等领域。
精馏塔的设计和操作对于提高产品纯度、降低能耗、优化生产工艺具有重要意义。
首先，精馏塔的结构通常包括进料口、塔板、塔顶、冷凝器和回流器等部分。
进料液体在塔顶进入塔板，经过塔板上的填料或者气液分布器，与上升的蒸汽进行接触和传质，从而实现组分的分离。
冷凝器用于将顶部的蒸汽冷凝成液体，回流器则用于控制塔内液体的回流比例，保证塔内的稳定操作。
其次，精馏塔的操作原理是利用不同组分在塔内的汽液平衡特性，通过多级塔
板的作用，将混合物中的各组分逐级分离。
在精馏过程中，液体在塔板上停留时间较长，与上升的蒸汽进行充分接触，从而实现组分的分离。
较轻的组分在顶部得到富集，而较重的组分则在底部得到富集，通过塔顶和塔底的出口分别收集这两部分液体，从而实现分离。
在进行精馏塔的设计时，需要考虑原料的性质、产品的要求、能耗的控制等因素。
通过合理地选择填料类型、确定塔板数目、优化冷凝器和回流器的设计，可以实现精馏塔的高效运行。
此外，还需考虑操作条件的控制，如进料流量、回流比例、塔顶温度等参数的调节，以保证塔内的稳定操作。
总的来说，精馏塔在化工原理课程设计中具有重要的地位，它不仅是理论知识
的应用，更是对学生综合运用化工原理、热力学、传质动力学等知识进行工程设计和操作的重要实践。
通过对精馏塔的学习和设计，不仅可以加深对化工原理的理解，更可以培养学生的工程实践能力和创新思维，为将来的工程实践打下坚实的基础。
《化工原理课程设计》教案板式精馏塔的设计绪论................................................................................................... 错误！未定义书签。
第一节概述 (11)1.1精馏操作对塔设备的要求 (11)1.2板式塔类型 (11)1.2.1筛板塔 (12)1.2.2浮阀塔 (12)1.3精馏塔的设计步骤 (13)第二节设计方案的确定 (14)2.1操作条件的确定 (14)2.1.1操作压力 (14)2.1.2 进料状态 (14)2.1.3加热方式 (14)2.1.4冷却剂与出口温度 (15)2.1.5热能的利用 (15)2.2确定设计方案的原则 (16)第三节板式精馏塔的工艺计算 (17)3.1 物料衡算与操作线方程 (17)3.1.1 常规塔 (18)3.1.2 直接蒸汽加热 (19)第四节板式塔主要尺寸的设计计算 (21)4.1塔的有效高度和板间距的初选 (21)4.1.1塔的有效高度 (21)4.1.2板间距的初选 (21)4.2 塔径 (22)4.2.1初步计算塔径 (23)4.2.2塔径的圆整 (24)4.2.3 塔径的核算 (24)第五节板式塔的结构 (25)5.1塔的总体结构 (25)5.2 塔体总高度 (25)5.2.1塔顶空间H D (26)5.2.2人孔数目 (26)5.2.3塔底空间H B (28)5.3塔板结构 (28)5.3.1整块式塔板结构 (28)第六节精馏装置的附属设备 (29)6.1 回流冷凝器 (29)6.2管壳式换热器的设计与选型 (30)6.2.1流体流动阻力（压强降）的计算 (30)6.2.2管壳式换热器的选型和设计计算步骤 (31)6.3 再沸器 (31)6.4接管直径 (32)6.4加热蒸气鼓泡管 (33)6.5离心泵的选择 (33)绪论一、化工原理课程设计的目的和要求课程设计是《化工原理》课程的一个总结性教学环节，是培养学生综合运用本门课程及有关选修课程的基本知识去解决某一设计任务的一次训练。
