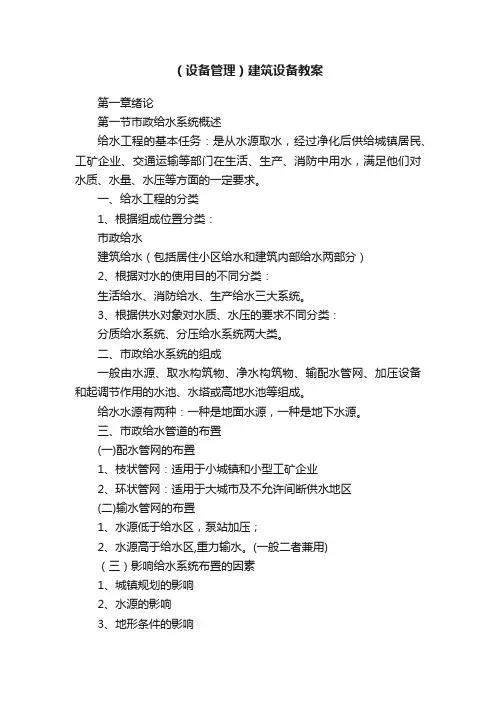

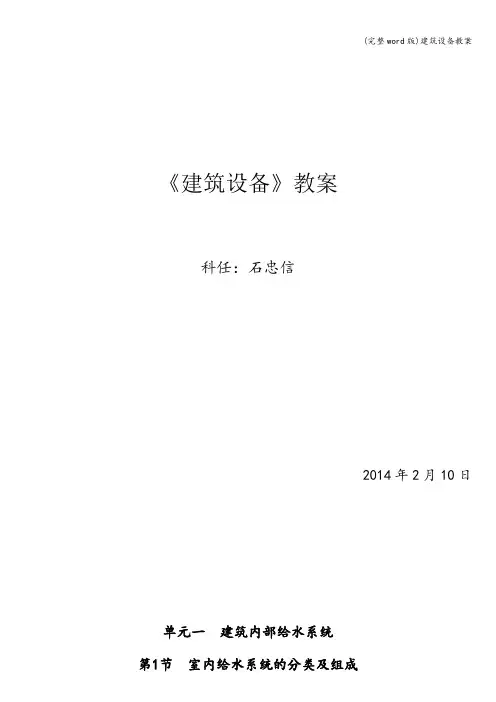

2014学年第二学期函授土木工程专业《建筑设备》课程教案教师：***教研室：计算机教研室单元一建筑内部给水系统一、教学目标：1、了解建筑给水系统的分类；2、了解室内给水的组成。
3、熟悉室内给水系统常用管材、管件、附件的种类、作用和适用条件。
二、教学重点：1、建筑室内给水系统的分类与组成。
2、给水系统附件的种类和适用条件。
三、教学难点：1、建筑室内给水系统的分类与组成。
2、给水系统附件的种类和适用条件四、教学过程：第1节室内给水系统的分类及组成一、室内给水系统的分类建筑内部给水系统根据用途一般可分为以下三类：1.生活给水系统——供给人们饮用、盥洗、沐浴、烹饪用水。
1）生活饮用水系统2）杂用水系统目前国内通常将饮用水与杂用水系统合为一，统称生活给水系统。
特点：(1)用水量不均匀(2)水质应达《生活饮用水卫生标准》2.生产给水系统——供给生产原料和产品洗涤、设备冷却及产品制造过程用水。
特点：用水量均匀；水质要求差异大。
3.消防给水系统——供给各类消防设备特点：用水量大；对水质无特殊要求；压力要求高。
分类：消火拴给水系统；制动喷水灭火系统。
4.给水体制1）独立的给水系统2）共用给水系统例：生活、消防给水系统；生产、消防给水系统；生活、生产给水系统；生活、生产、消防给水系统二、室内给水系统的组成1.引入管（进户管）室外给水管网与室内给水管网之间的联络管。
2.水表节点引入管上装设的水表及其前后设置的闸门、泄水装置的总称。
有旁通管的水表节点一般水表节点3.给水管道：干管、立管和支管。
4.给水附件：调节和控制作用的各类阀门，各式配水龙头、仪表等。
5.升压和贮水设备：水泵、水箱和气压贮水设备、水池。
6.室内消防设备：消火栓和自动喷洒消防设备。
第2节室内给水系统常用管材、管件和附件一、室内给水系统常用管材1.钢管a.优点:强度高，重量轻，光滑，易加工和安装。
缺点:易腐蚀，价格较高。
b.分类：焊接钢管无缝钢管2. 铜管a.特点：经久耐用、卫生等。
b.适用范围：高纯水制备、输送饮用水、热水和民用天燃气、煤气、氧气及对铜无腐蚀作用的介质。
c.常见规格:见表1-33. 铸铁管（一般为灰铸铁管）a.优点：耐腐蚀、寿命长、价格低等；缺点：性脆、自重大、长度小。
b.适用范围：埋地给水管道、室内排水管道。
c.表示方法：直径规格用公称直径表示，符号为“DN”，单位为mm。
（常见规格见表1-4 、表1-5 ）d.分类：铸造方法不同: 砂型离心铸铁管、连续铸铁管4．塑料管a.特点：耐腐蚀，不燃烧，无味，质轻而坚，表面光滑，b.表示方法：易安装用公称外径×壁厚表示，符号为“de×e”，单位均为mm（常见规格见表1-6 ）c.常见类型：（1）给水硬聚氯乙烯管（PVC-U）（2）给水高密度聚乙烯管（HDPE）d.使用范围：广泛用于室内给排水管段。
5．铝塑复合管a.分类：冷热用铝塑复合管燃气用复合管b.尺寸规格：见表1-7。
二、常用管件1．钢管件（1）焊接钢管管件（2）无缝钢管管件2．可锻铸铁管件3．给水铸铁管件4．给水用硬聚氯乙烯管件5．给水用铝塑复合管件四、室内给水系统常用附件1.配水附件用以调节和分配水量，一般指各种冷热水龙头。
2.控制附件（一般指各种阀门）a.作用：启闭管路、调节水量和水压。
b.常用的给水控制附件有：闸阀截止阀止回阀旋塞阀球阀浮球阀3.水表a.作用：计量用户用水量（常为“流速式水表”）b.分类：按叶轮构造不同分为：旋翼式和螺翼式五、小结：通过本节学习了解室内给水系统任务、分类和组成；掌握室内给水系统的特点，了解室内给水系统的分类、管件、及附件的种类和重用。
单元一建筑内部给水系统一、教学目标：熟悉室内给水系统的给水方式、类型和适用条件；了解室内给水系统的常用设备。
熟悉室内热水供应系统的分类和组成；了解热水的温度标准和集中热水供应系统管道布置。
二、教学重点：室内给水系统的给水方式、类型和使用条件。
内热水供应系统的分类和组成。
三、教学难点：室内给水系统的给水方式和使用条件。
内热水供应系统的分类和组成。
四、教学过程：第3节室内给水系统的给水方式及常用设备一、给水系统的给水方式给水方式的基本类型有以下几种：（1）直接供水方式（征得供水部门同意）（2）设置水箱的供水方式（3）设置水泵的供水方式（征得供水部门同意，设连通管）（4）水泵和水箱联合工作的供水方式（5）设气压供水装置的供水方式（6）分区供水方式1.直接给水方式适用条件：外网的水压在一天中的任何时刻均能满足室内水压要求。
主要特点：简单，经济，无能耗，易管理2.设水箱的给水方式适用条件：室外管网水压周期性不足及室内用水要求水压稳定，并且允许设置水箱的建筑物。
主要特点：a.简单，经济，无能耗，易管理。
b.利用水箱的固定安装高度，实现减压或稳压供水。
3.设水泵的给水方式适用条件：外网的水压经常性不足图（a）:设水泵的给水方式图（b）:水泵从贮水池吸水a.建筑内部用水均匀时，采用恒速水泵供水b.建筑内部用水不均匀时，宜采用自动变频调速水供水4.设水池、水泵和水箱的给水方式适用条件：外网的水压经常性不足且建筑内部用水不均匀。
主要特点：a.由水泵向小型水箱及时供水，保证系统水压；b.采用恒速水泵增压，确保高效工作；c.通过水箱调节供水和用水之间的不平衡流量。
5.设气压给水装置的给水方式适用条件：室外管网水压经常不足，不宜设置高位水箱的建筑。
主要特点:a.利用密闭罐内空气的压缩性能来贮存、调节和输送流量;b.设备简单，管理方便，可置于建筑中任意部位。
6.分区供水方式适用条件：外网的水压只能满足建筑物下面几层供水要求时。
主要特点:a.竖向分区，下区采用直接给水方式，上区采用水泵（或水泵、水箱联合）供水方式；b.充分利用外网的水压，节耗；c.节省设备投资，降低基建费用，利于设备维护。
二、常用设备1.贮水设备作用：增压、稳压、减压、贮存一定水量。
材料：钢制水箱、钢筋混凝土水池、玻璃钢水箱。
防腐：钢板水箱内外均应防腐，防腐涂料无毒。
2.升压设备在建筑内部的给水系统中，一般采用离心式水泵。
选择水泵应以节能为原则，使之大部分时间保持高效运行。
（1）建筑给水系统中水泵按进水方式分为直接抽水和水池、水泵抽水两种。
3. 气压给水设备利用密闭罐内空气的压缩性能来贮存、调节和输送水量的装置。
（1）气压给水装置的组成及分类1）组成：密闭罐、空气压缩机、水泵、控制器材等。
第4节室内热水供应系统一、室内热水供应系统的分类及组成二、热水的温度标准生活用热水的使用温度与卫生器具的种类、使用对象等因素有关，其中淋浴用水应根据气候条件、使用对象和使用习惯确定。
幼儿园和体育馆应为35℃，其余一般均为40℃；饮用水为100℃；洗衣用水为30～60℃；餐厅用水：洗碗机为60℃，餐具过清为70～80℃；餐具消毒水温不宜超过80℃；一般洗涤宜用45℃。
生产用热水使用温度应根据工艺要求或同类型生产实践数据确定。
三、集中热水供应系统的管道布置热水管网配水干管的布置形式和给水干管的布置形式相同，有上供下回式和下供上回式两种。
热水系统按循环管道的情况不同，可布置成以下三种系统。
(１)全循环热水供应方式特点①系统中热水配水管网的水平干管、立管、甚至配水支管都设有循环管道。
②该系统设循环水泵。
适用范围高级宾馆、饭店、住宅等建筑。
(２)半循环热水供应方式特点：系统只在热水配水管网水平干管设循环管道适用范围：全日和定时供应热水的建筑（３）不循环热水供应方式特点：系统中热水配水管网的水平干管、立管、配水支管都不设任何循环管道适用范围：小型和使用要求不高的定时热水供应系统或连续用水系统五、小结：通过本小节的学习熟悉室内给水系统的给水方式、类型和适用条件；了解室内给水系统的常用设备。
学习熟悉室内热水供应系统的分类和组成；了解热水的温度标准和集中热水供应系统管道布置。
单元一建筑内部给水系统第5节室内给水系统的安装一、教学目标：了解室内给水系统管路的布置、敷设和安装程序并熟悉施工规范。
二、教学重点：室内给水系统管路的布置、敷设和安装及施工图的识读。
三、教学难点：室内给水系统施工图的识读。
四、教学过程：一、给水管道的布置与敷设1.管道布置给水管道布置受建筑结构、用水要求、配水点和室外给水管道的位置以及供暖、通风空调、供电等其他建筑设备工程管线等布置因素影响。
布置管道时，应处理和协调好各种相关因素的关系。
（1）基本要求1）确保供水安全和很好的水利条件，力求经济合理所有管段宜短、直。
引入管（a）从用水量大或不许断水处引入；若用水均匀，可从中部引入。
（b）数量：一般设一根；若不允许断水或室内消火栓数量超过10个时设两根，且应由不同的市政管道自建筑物不同侧引入，若只能同侧引入，间距需≥10m。
2）保护管道不受损坏避开重物和生产设备基础；不宜穿过伸缩缝和沉降缝(需穿过时采取保护措施，如：软性接头法、螺纹弯头法、活动支架法);不宜设置在环境污浊处。
3）不影响生产安全和建筑物的使用不宜穿过配电间；不防碍生产操作和交通运输；远离危险物。
4）方便安装维修的原则管道周围要留有一定的空间，以满足安装、维修的要求，保证给水管道与其它管道和建筑结构的最小净距离。
需进人检修的管道井，其通道宽度不宜小于0.6m。
（2）布置形式1）按供水可靠程度要求可分为：枝状和环状2）按水平干管的敷设位置可分为：上行下给式、下行上给式、中分式。
同一幢建筑的给水管网也可同时兼有以上两种形式。
2.管道的敷设据建筑物对卫生、美观方面的要求不同，建筑内部给水管道敷设分为：（1）明装施工、维修方便，造价低；影响美观，易结露、积灰，不卫生。
（2）暗装卫生、美观；施工复杂，维修不便，造价高。
给水管道与其他管道同沟敷设时，给水管道应位于热水和蒸汽管下方，排水管上方。
3.管道的防护4.湿陷性黄土地区管道敷设二、室内给水系统安装1.室内给水管道安装的基本技术要求（1）所使用的主要材料、成品、半成品、配件、器具和设备必须具有质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。
（2）主要器具和设备要有完整的安装使用说明书；（3）管道穿地下构筑物时考虑防水措施；（4）明装管道成排安装时，直线部分要平行；直线部分和弯曲部分要保持一定距离；（5）支、吊、托架安装位置要准确,埋设平整牢固，与管子接触紧密，间距不应大于规范规定的最大间距；（6）立管管卡安装必须符合规定。
层高当层高小于或等于5m时、每层安装一个、安装高度为1.5～1.8m；楼层高度大于5m，每层不得少于2个；（7）设的套管时顶部高出装饰地面20mm、卫生间设的套管时顶部高出装饰地面50mm，下面与楼板底面平齐；（8）给水支管装有3个或3个以上的配水点的支管始端，均装可拆卸连接件；（9）热水在上、冷水在下；热水在左、冷水在右；三、室内消防给水系统安装1.室内消防给水系统的分类及组成四、建筑中水系统安装概念：中水系统是由中水原水的收集、储存、处理和中水供给等工程设施组成的有机结合体，是建筑物或建筑小区的功能配套设施之一。
