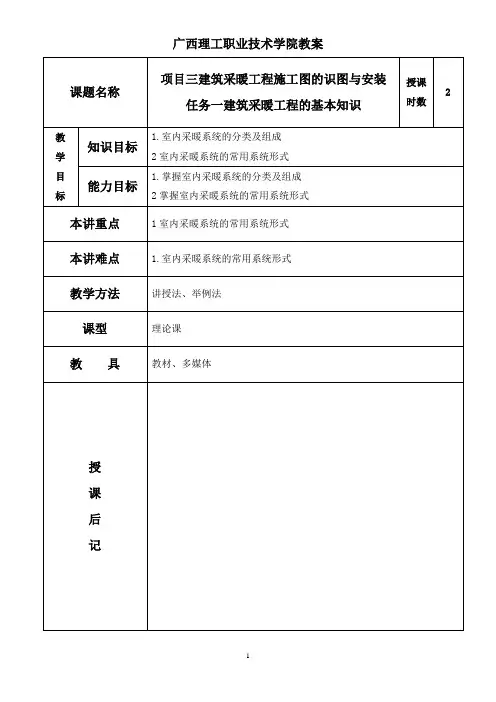

课题名称项目三建筑采暖工程施工图的识图与安装任务一建筑采暖工程的基本知识授课时数2教学目标知识目标1.室内采暖系统的分类及组成2室内采暖系统的常用系统形式能力目标1.掌握室内采暖系统的分类及组成2掌握室内采暖系统的常用系统形式本讲重点1室内采暖系统的常用系统形式本讲难点 1.室内采暖系统的常用系统形式教学方法讲授法、举例法课型理论课教具教材、多媒体授课后记复习旧知建筑消防给水工艺流程讲授新知1.采暖系统的基本组成采暖系统包括以下三个基本组成部分：（1）热源：热源是采暖系统中生产热能的部分。
如：锅炉房、热交换站等。
（2）供热管道：供热管道是指热源和散热设备之间的连接管道。
供热管道将热媒由热源输送到各个散热设备。
（3）散热设备：将热量散发到室内的设备。
如：散热器、暖风机等。
2.室内采暖系统的常用系统形式室内采暖系统按热媒主要分为热水采暖和蒸汽采暖系统热水采暖与蒸汽采暖的比较：优点：运行管理简单，维修费用低；热效率高；可采用多种调节方法，特别是可采用随室外温度变化改变采暖供回水温度的调节；供暖效果好；管道设备腐蚀较轻，使用寿命长。
缺点：散热设备传热系数小；在相同的供热量下，以热水为热媒时流量大、管径大、造价高；输送热媒消耗电能多。
热水采暖系统的分类（1）按照水在系统中的循环动力不同，热水采暖系统分为自然循环热水采暖系统和机械循环热水采暖系统。
在自然循环热水采暖系统中，热水靠供水与回水的容重差所形成的压力进行循环；在机械循环热水采暖系统中，热水是靠水泵产生的压力来进行循环的。
（2）按照与散热器连接管道根数不同分为单管系统和双管系统，单管式系统又分为垂直式和水平串联式；（3）按照供水干管敷设位置不同分为上供下回式、上供上回式、下供上回式、下供下回式和中供式；（4）按照热水在管路中流程的长短分为同程式系统和异程式系统；（5）按照热媒温度不同分为低温水采暖系统和高温水采暖系统。
（6）按并联环路水的流程分类有同程式系统和异程式系统3.高层建筑热水采暖系统高层建筑采暖应考虑的三个特殊问题：采暖设计热负荷：同时考虑风压和热压的作用；室内采暖热负荷是指在某一室外温度下为了达到要求的室内温度，供暖系统在单位时间内向建筑物供给的热量。
垂直失调：随着建筑物高度的增加，还会导致供暖系统垂直失调现象的加剧。
承压能力：在确定外网与用户的连接方式时，不倒空，不超压，外网资用压力≥用户阻力分区式供暖系统是将室内供暖系统沿竖向分成两个或两个以上相互独立的系统。
4.高区采用间接连接的系统下层系统通常与室外管网直接连接，该系统的高度主要取决于室外热力管网的压力与散热器的承压能力；上层系统与室外热力管网采用隔绝式连接，通过换热器将上层系统的压力与外网压力隔绝，同时将外网提供的热量传给上层系统。
这种系统是目前常用的一种形式。
优点：垂直失调减轻；易保证管径≤25㎜；上区水力工况不受外网影响，供水温度符合要求；底层散热器所受压力减小；管材少，安装方便。
缺点：增加换热站，造价高；增加水泵电耗和噪声。
双线式系统双线式系统有垂直式和水平式两种形式。
5.分户热计量采暖系统为了便于分户按实际耗热量计费、节约能源和满足用户对采暖系统多方面的功能要求，分户热计量采暖系统应运而生。
课堂小结1.采暖系统的基本组成2.室内采暖系统的常用系统形式3.高层建筑热水采暖系统课题名称项目三建筑采暖工程施工图的识图与安装任务二建筑采暖工程常用的材料设备授课时数2教学目标知识目标1.建筑采暖工程常用管材管件；2.建筑采暖工程常用附件；3.建筑采暖工程常用设备。
能力目标1掌握.建筑采暖工程常用管材管件；2.掌握建筑采暖工程常用附件；3.掌握建筑采暖工程常用设备。
本讲重点建筑采暖工程常用管材与管件本讲难点建筑采暖工程常用管材与管件教学方法项目教学法课型理论课教具教材、多媒体授课后记复习旧识1.采暖系统的基本组成2.室内采暖系统的常用系统形式3.高层建筑热水采暖系统讲授新知1.建筑采暖工程常用附件（1）水泵在采暖系统中，常用的是离心式水泵，以保证连续供水，向采暖系统提供循环动力。
（2）膨胀水箱热水采暖系统运行时，水温升高，体积膨胀，如不合理处置这部分增大的体积，将造成系统超压，引起渗漏；系统停止运行后，水温降低，体积收缩，如不及时补水，系统内将形成负压，吸入空气，影响系统正常运行。
（3）集气罐集气罐是在热水采暖系统中设置的排除空气的设备。
分为手动集气罐和自动集气罐。
（4）伸缩器当采暖系统的管道输送热媒时，管道自身受温度升高而膨胀伸长。
伸缩器是为了使管道能承受超过强度许可的应力而安装的设备。
（5）疏水阀蒸汽供暖系统中，散热设备及管网中的凝结水和空气通过疏水器自动而迅速地排出，同时阻止蒸汽漏出。
疏水器种类繁多，按其工作原理可分为机械型、热力型、恒温型三种。
（6）减压阀蒸汽通过断面收缩阀孔时因节流损失而压力降低，减压阀是利用这个原理制成的，它可以依靠启闭阀孔对蒸汽节流而达到减压的目的，且能够控制阀后压力。
（7）安全阀安全阀是保证系统不超过允许压力范围的一种安全控制装置。
一旦系统压力超过设计规定的最高允许值，阀门自动开启，直至压力降到允许值自动关闭。
2、锅炉的基本构造锅炉是一种把燃料燃烧后释放的热能传递给容器内的水，使水达到所需要的温度（热水或蒸汽）的设备。
它由炉、锅、附件仪表及附属设备构成一个完整体，以保证其正常安全运行。
（1）炉：是由燃烧设备、炉墙、炉拱和钢架等部分组成，使燃料进行燃烧产生灼热烟气的部分。
烟气经过炉膛和各段烟道向锅炉受热面放热，最后从锅炉尾部进入烟囱排出。
（2）锅：即是锅炉本体部分，它包括：锅筒（汽包）、水冷壁管、对流管束、烟管、下降管、集箱（联箱）、过滤器、省煤器等受压部件，由此而组成的盛装锅水和蒸汽的密闭受压部件。
（3）锅炉的技术性能锅炉的容量锅炉在单位时间内产生热水或蒸汽的能力，单位是t/h。
工作压力锅炉出气（水）处的蒸汽（热水）的额定压力，单位为Mpa。
温度锅炉出气（水）处的蒸汽（热水）的温度，单位为℃。
热效率锅炉的有效利用热量与燃料输入热量的比值，它是锅炉最重要的经济指标。
一般锅炉的热效率为60%～80%。
3.换热器换热器按照工作原理可分为表面式换热器、混合式换热器和回热式换热器。
（1）表面式换热器换热器中，冷热两种流体之间通过一层金属壁进行换热，两种流体之间没有直接接触。
（2）混合式换热器换热器中，冷热两种流体直接接触并彼此混合进行换热，在热交换的同时还伴随着物质交换。
（3）回热式换热器换热器通过一个具有较大储热能力的换热面进行间接的热交换。
运行时热流体通过换热面，使它温度升高并储存热量，然后冷流体通过换热面吸收其储存的热量而被加热。
4.散热器散热器是安装在采暖房间内的散热设备，热水或蒸汽在散热器内流过，它们所携带的热量便通过散热器以对流、辐射方式不断地传给室内空气，达到供暖的目的。
散热器的类型常见的散热器有以下几种：铸铁散热器钢制散热器铝合金散热器5.暖风机（1）组成暖风机是由通风机、电动机及空气加热器组合而成的联合机组。
在风机的作用下，空气由吸风口进入机组，经空气加热器加热后，从送风口送至室内，以维持室内要求的温度。
（2）分类暖风机分为轴流式与离心式两种，常称为小型暖风机和大型暖风机。
（3）热媒热媒种类有蒸汽和热水。
（4）布置形式直接安装在采暖房间内。
（5）特点优点：供热量大，占地小，启动快，能迅速提高室温；缺点：风机运行时有噪音，如全部采用室内循环空气，不能改善室内空气质量。
（6）暖风机采暖方案暖风机供给全部采暖耗热量，适用于气候比较温暖的地方。
暖风机供给部分采暖耗热量，用散热器采暖系统维持最低室内温度，其余热量由暖风机供给。
课堂小结1.建筑采暖工程常用附件2、锅炉的基本构造课题名称项目三建筑采暖工程施工图的识图与安装任务三建筑采暖工程施工图的识读授课时数2教学目标知识目标建筑采暖工程施工图的组成和识图方法能力目标建筑采暖工程施工图的组成和识图方法本讲重点建筑采暖工程施工图的识读方法本讲难点建筑采暖工程施工图的识读方法教学方法项目教学法课型理论课教具教材、多媒体授课后记复习旧识1.建筑采暖工程常用附件2、锅炉的基本构造讲授新知1.采暖设备图的组成采暖设备图由图纸目录、设计说明、设备材料明细表、平面图、系统图和详图组成。
2.建筑采暖工程施工图的识读识读采暖工程施工图的基本方法是平面图与系统图互相对照，从供热管开始，顺水流方向沿供水干管、立管和支管的顺序到散热器，再从散热器开始，按回水支管、立管和干管的顺序到出口止，弄清来龙去脉。
室内采暖平面图包括首层、标准层和顶层。
在室内采暖平面图上应标注供回水管道的管径、管道标高、坡度坡向、散热器的数量和位置、立管编号等。
在系统图上应标注管道管径、管道标高、立管编号、水平管道坡度及散热器数量等。
当局部在系统图上表示不清楚时，可绘制详图，一般是节点图和大样图，表示管道节点、散热器、集气罐、穿墙套管、管道支架等设备的安装图，表明安装尺寸和安装要求。
课堂小结1.采暖设备图的组成2.建筑采暖工程施工图的识读课题名称项目三建筑采暖工程施工图的识图与安装任务三建筑采暖工程系统的安装授课时数2教学目标知识目标1.采暖管道防腐与绝热保温；2.室内采暖系统的安装；3.辅助设备及散热的安装；4.室外供热管道的安装；5.室内外采暖系统安装质量标准能力目标1、掌握室内采暖系统的安装；2、掌握散热设备的安装；3、掌握室内采暖系统安装质量标准。
本讲重点室内采暖系统安装质量标准本讲难点室内采暖系统安装质量标准教学方法项目教学法课型理论课教具教材、多媒体授课后记复习旧识1.采暖设备图的组成2.建筑采暖工程施工图的识读讲授新知1.管道防腐为了延长采暖系统的使用寿命，防止采暖系统的管道受到腐蚀，需要对其进行防腐工艺处理。
管道和散热器在安装刷油前，先将表面的铁锈、污物、毛刺和内部的砂粒、铁屑等除净。
暗设不保温管道、管件、支架除锈后刷樟丹漆两遍，明装不保温管道、管件、支架除锈后刷樟丹漆一遍、银粉两遍；保温管道除锈后刷樟丹漆两遍再做保温。
2、室内采暖管道安装（1）使用的材料和设备在安装前，应按设计要求检查规格、型号和质量。
安装前，必须清除内部污垢和杂物。
（2）暖气管道的安装顺序，一般是先装室外干管，然后再装是室内干管、立管和支管。
（3）安装天棚或地下室内的暖气管道时，要根据实际尺寸，事先下料进行组装，管道安装前要先完成管道的除锈刷漆。
（4）把组队好的暖气片组搬到要安装的房间内，并将暖气片组装到暖气片托钩上。
（5）管道穿过基础、墙壁和楼板，应该配合土建预留孔洞。
（6）管道穿过墙壁和楼板，应该设置铁皮套管或钢套管。
安装在内墙壁的套管，其两端要去饰面相平。
管道穿过外墙或基础时，套管管径比管道直径大两号为宜。
