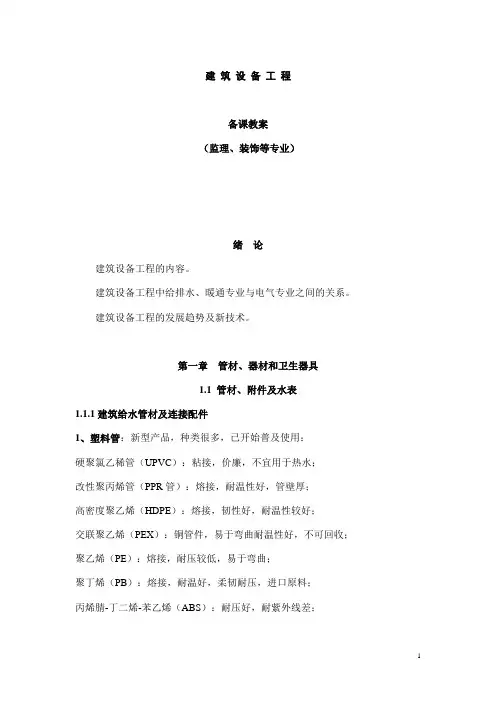

建筑设备工程备课教案（监理、装饰等专业）绪论建筑设备工程的内容。
建筑设备工程中给排水、暖通专业与电气专业之间的关系。
建筑设备工程的发展趋势及新技术。
第一章管材、器材和卫生器具1.1 管材、附件及水表1.1.1建筑给水管材及连接配件1、塑料管：新型产品，种类很多，已开始普及使用：硬聚氯乙稀管（UPVC）：粘接，价廉，不宜用于热水；改性聚丙烯管（PPR管）：熔接，耐温性好，管壁厚；高密度聚乙烯（HDPE）：熔接，韧性好，耐温性较好；交联聚乙烯（PEX）：铜管件，易于弯曲耐温性好，不可回收；聚乙烯（PE）：熔接，耐压较低，易于弯曲；聚丁烯（PB）：熔接，耐温好，柔韧耐压，进口原料；丙烯腈-丁二烯-苯乙烯（ABS）：耐压好，耐紫外线差；氯化聚氯乙稀（CPVC）：耐温最佳，抗老化；2．复合管：铝塑复合管（PE/AL/PEX）：铜管件，可弯曲布置，耐压；钢塑复合管：螺纹连接，3．钢管：分焊接钢管和无缝钢管两种。
焊接钢管又分为镀锌和不镀锌的两种。
在给水方面主要用于消防等高压管道。
特点：强度高，能承受较高的压力，加工方便，造价高，耐腐蚀性差。
其中无缝钢管的耐压性能更好。
管件见P4图1—1连接方式有四种：a.螺纹连接：利用管件连接，镀锌管必须用这种连接方法。
特点是方便，可拆卸，易漏。
一般用于DN80－DN100以下钢管。
b.焊接：特点是连接紧密不漏，无须管件，安装速度较快。
不能拆卸，不能用于镀锌管。
c.法兰连接：用于管件、设备与管道的连接，特点是承压强度大，可拆卸。
成本较高。
d.（补充）沟槽连接：结构与原理：由卡箍、垫圈和螺栓螺母组成。
卡箍在DN300以下为两片结构，垫圈为C型橡胶圈，垫圈本身环绕管道表面，与卡箍压紧后垫圈接触面形成一、二次密封，管道内流体进入C型圈内腔，反作用于垫圈唇边，从而使垫圈唇边与管道表面形成三次密封。
也就是说，管道内液体压力越大，密封性越好。
特点：连接迅速，不损伤管道镀锌层，避免了管道二次镀锌回装，节约安装人工费，密封性较好。
分刚性和挠性两种，挠性卡箍连接后还允许管道有一定偏心和位移。
4.铜管：耐压好，寿命长，不影响水质，价高。
连接方式：螺纹和焊接；5.给水铸铁管：造价低，耐腐蚀，寿命长；耐压强度低，性脆，一般用于室外埋地管。
已接近淘汰。
连接方式：承插和法兰。
其接口用填料（如水泥砂浆等）填实密闭。
复习上节课内容，导入排水管材。
1.1.2建筑排水管材及配件1．排水铸铁管耐腐蚀，造价低，寿命长；性脆，重量大。
承插连接。
目前只在高层建筑中还有应用，柔性接口。
2．塑料管质轻，耐腐蚀，安装方便，水流阻力小，美观，强度较差。
常用的是硬聚氯乙稀管（UPVC），也有聚丙烯管（PP）和聚丁烯管（PB）、工程塑料（ABS）等。
1.1.3给水附件有配水附件和控制附件两种。
1.配水附件：主要是各色水龙头，满足使用的需要。
2.控制附件：各种阀门，用来控制水流，调节水量。
闸阀（用来开启和关闭水流，无方向性，水流阻力小，不可调节水流流量）有“水门”之称。
截止阀（用来开启和关闭水流，有方向性，水流阻力大，可调节水流流量），安装有方向性。
反装阻力大。
蝶阀：调节性略优于截至阀。
轴向长度小，多用于较大管道。
球阀：可迅速启闭水流，无方向性，水流阻力小，多用于较小管道。
止回阀：控制水流单向流动，有升降式和旋启式两种。
安装有方向性。
升降式止回阀只能装在水平管道上，水头损失较大，只适用于小管径。
旋启式止回阀既可水平安装又可垂直安装，适用于较大管径。
浮球阀：利用水位高低自动启闭，控制水位。
多装在水箱或水池进水管上，浮球阀口管径与进水管径规格相同。
安全阀：超压排水，分杠杆式和弹簧式。
1.1.4水表用于计量建筑物用水量累积值的仪表。
一般为流速式水表。
根据显示方式分就地指示和远传式两种。
也有冷热水表区分。
根据结构可分为：旋翼式：小流量管道，阻力大。
螺翼式：大流量管道，阻力小。
见图。
以上两种水表可混合（复式水表）使用，以适应流量变化大地场合。
LXS旋翼式湿式水表流量特性见书表1.7。
复习上节课内容，导入卫生器具。
1.2 卫生器具及卫生间布置1.2.1卫生器具1、溺用卫生器具坐式大便器自带存水弯（水封）；排水管不需要存水弯。
分体式和连体式两种蹲安装时式大便器自带存水弯，安装时需加存水弯。
冲洗设备冲洗式：虹吸式：2、盥洗、沐浴用卫生器具安装尺寸3、洗涤用卫生器具安装尺寸4、专用卫生器具饮水器化验盆5、其他卫生器具地漏：钟罩式地漏自带水封，排水管不需存水弯。
地漏设在地面最低处，地面作成0.005~0.01坡度坡向地漏。
缺点：易堵。
存水弯：存水弯的作用：防止排水管中臭气进入室内。
S弯、P弯；P型比S型高度要低，S型仅用在低层；P型既可用于低层又可用在楼层，这样可使支管（横管）的悬吊高度要低一些。
1.2.2卫生间布置见图小节本节内容。
复习上节课内容，导入新课。
第二章建筑给水工程2.1建筑给水系统的分类和组成室外给水系统组成：取水、净水、输配水三大部分组成。
室内给水系统的任务：保质、保量、保压满足用户使用要求。
室内给排水管道以室外距建筑物外墙轴线2.5米处作为室内外管线的分界线。
2.1.1建筑给水系统的分类生活给水系统生产给水系统消防给水系统组合给水系统进一步细分：2.1.2建筑给水系统的组成：1.引入管：室内、外联系管道。
2. 管道系统（给水管网）：水平管、立管、横支管。
3. 给水附件：阀门等。
4．给水设备：水泵、水箱、水池和气压罐等5. 配水设施：水龙头等6．计量仪表：水表、流量表、压力表、温度计、水位计等。
水表节点：引入管上装设的水表及其前后设置的阀门、进水装置的总称。
见图。
2.2建筑给水系统所需水压及给水方式2.2.1建筑给水系统所需水压（简略，一带而过）为选择给水方式，可按建筑物的层数粗略估计自室外地面算起所需要的最小保证压力值。
见书上表格。
2.2.2给水方式：1.直接供水方式：适用于室外水压随时能满足室内系统的要求。
2.设有高位水箱的给水方式：适用于室外供水压力周期性不足。
3．单设水泵的给水方式水泵从管网抽水需得到供水部门许可。
用水量应稳定，否则应设变频泵。
4.设有水池、水泵、水箱的给水方式：适用于室外供水压力不能满足室内的要求，室内用水量大且不均匀。
5．气压给水方式：气压罐作用与水箱类似，但可以置于底层，不受位置限制。
缺点：供水水压波动较大。
6．分区供水方式：（1）适用于高层建筑，以避免底层设备承受过高的静水压力。
（2）层数较多的建筑物，室外给水管网往往只能供建筑物下面几层，为充分利用室外管网的压力，将建筑物上下分区供水。
下区为直接供水。
2.2.3 高层建筑室内给水系统特点（补充）高层建筑高度大，静水压力大，防火要求高，施工难度高。
一、高层建筑给水系统（一）高层建筑给水竖向分区目的：10～12层为一个分区为宜。
1、分区并联的给水方式图4-17各分区为独立系统，供水可靠；设备布置集中，管理方便；但管材耗用较多，水箱占用建筑面积。
目前广泛应用。
2、分区串联的给水方式图4-18各分区水泵设于技术层。
管道较简单，能耗较少；但水泵设于技术层，震动大，位置分散，管理维护不便；供水可靠性较差。
3、分区减压的给水方式图4-19各分区设减压水箱，建筑用水首先送上屋顶水箱，再从上往下供水；水泵数量少，设备布置集中，管理方便；管道较简单，能耗较多，供水可靠性较差。
（二）贮水池（三）高层建筑给水管路图式枝状管网环状管网小结。
复习上节课内容，导入新课。
2.4建筑消防给水系统一、室内消防给水设置的条件（书33页）《建筑设计防火规范》（GB16-87）中有若干规定：第8.4.1条下列建筑物应设室内消防给水：一、厂房、库房、高度不超过24m的科研楼(存有与水接触能引起燃烧爆炸的物品除外)；二、超过800个座位的剧院、电影院、俱乐部和超过1200个座位的礼堂、体育馆；三、体积超过5000m3的车站、码头、机场建筑物以及展览馆、商店、病房楼、门诊楼、图书馆、书库等；四、超过七层的单元式住宅，超过六层的塔式住宅、通廊式住宅、底层设有商业网点的单元式住宅；五、超过五层或体积超过10000m3的教学楼等其他民用建筑。
六、国家级文物保护单位的重点砖木或木结构的古建筑；注：在一座一、二级耐火等级的厂房内，如有生产性质不同的部位时，可根据各部位的特点确定设置或不设置室内消防给水。
第8.4.2条下列建筑物可不设室内消防给水：一、耐火等级为一、二级且可燃物较少的丁、戊类厂房和库房(高层工业建筑除外)；耐火等级为三、四级且建筑体积不超过3000m3的丁类厂房和建筑体积不超过5000m3的戊类厂房；二、室内没有生产、生活给水管道，室外消防用水取自储水池且建筑体积不超过5000m3的建筑物。
二、建筑消防给水系统分类1.消火栓消防给水系统（又称普通消防给水系统）：由水枪、水带、消火栓、消防管道、水源等组成。
2.自动喷水防给水系统：由喷头、管网、控制信号阀、水源组成。
3.其他消防给水系统：水雾、水幕和蒸汽灭火系统等。
2.4.1室内消火栓系统用于扑灭初期火灾。
1．消火栓给水系统组成水枪、水带、消火栓、消防管道、消防水池、水箱、水泵接合器、增压设备等。
（1）消火栓设备水枪：水带：室内消火栓：消火栓箱：布置：布置在建筑物明显易见之处，以及使用便利的地方。
安装高度距地面1.1米。
按消防要求分一股水柱和两股水柱消防。
P35页建筑装潢时不应将消防箱修饰与遮挡。
（2）水泵接合器分地上、地下、墙壁式三种。
（3）消防管道与其他给水系统合并或独立设置。
（4）消防水池用于无室外消防水源的场合。
可与生活储水池合用或独立。
（5）消防水箱可与生活储水箱合用或独立，10分钟消防用水量。
2．室内消火栓给水系统（1）直接给水（2）单设水箱，水泵接合器。
（3）设加压水泵和水箱，水泵接合器。
（4）高层建筑消火栓给水系统3．高层建筑消防给水系统（补充）（1）建筑高度分界线0~24米（低层）——24~100米（高层）——100米以上（超高层）。
高层建筑的规定：十层及十层以上的住宅和高度大于24米的公共。
建筑物高度为室外地面到其女儿墙或檐口的高度。
高度划分的主要依据是消防器材的性能和消防车的供水能力。
50m以上建筑无法依靠消防车和消防云梯辅助灭火。
高层建筑的防火设计，必须遵循“防为主，防消结合”消防工作方针，针对高层建筑发生火灾的特点，立足自防自救，采用可靠的防火措施，做到安全适用、技术先进、经济合理。
（2）高层建筑室内消火栓给水系统1）消火栓给水系统用水量表2.72）室内消火栓室内消火栓设在明显易取用的地方。
高层建筑内消火栓栓口直径应不小于65毫米，配备的水带长度不应超过25米，喷口直径宜采用19毫米，流量不小于5L/s。
消防竖管的布置应保证同层两相邻消火栓水枪的充实水柱同时到达本层任何部位。
