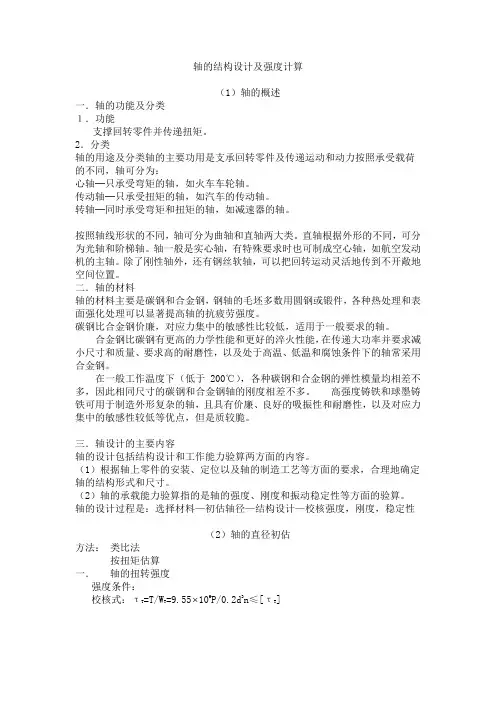

轴的结构设计及强度计算（1）轴的概述一．轴的功能及分类１．功能支撑回转零件并传递扭矩。
2．分类轴的用途及分类轴的主要功用是支承回转零件及传递运动和动力按照承受载荷的不同，轴可分为：心轴─只承受弯矩的轴，如火车车轮轴。
传动轴─只承受扭矩的轴，如汽车的传动轴。
转轴─同时承受弯矩和扭矩的轴，如减速器的轴。
按照轴线形状的不同，轴可分为曲轴和直轴两大类。
直轴根据外形的不同，可分为光轴和阶梯轴。
轴一般是实心轴，有特殊要求时也可制成空心轴，如航空发动机的主轴。
除了刚性轴外，还有钢丝软轴，可以把回转运动灵活地传到不开敞地空间位置。
二．轴的材料轴的材料主要是碳钢和合金钢，钢轴的毛坯多数用圆钢或锻件，各种热处理和表面强化处理可以显著提高轴的抗疲劳强度。
碳钢比合金钢价廉，对应力集中的敏感性比较低，适用于一般要求的轴。
合金钢比碳钢有更高的力学性能和更好的淬火性能，在传递大功率并要求减小尺寸和质量、要求高的耐磨性，以及处于高温、低温和腐蚀条件下的轴常采用合金钢。
在一般工作温度下（低于200℃），各种碳钢和合金钢的弹性模量均相差不多，因此相同尺寸的碳钢和合金钢轴的刚度相差不多。
高强度铸铁和球墨铸铁可用于制造外形复杂的轴，且具有价廉、良好的吸振性和耐磨性，以及对应力集中的敏感性较低等优点，但是质较脆。
三．轴设计的主要内容轴的设计包括结构设计和工作能力验算两方面的内容。
（1）根据轴上零件的安装、定位以及轴的制造工艺等方面的要求，合理地确定轴的结构形式和尺寸。
（2）轴的承载能力验算指的是轴的强度、刚度和振动稳定性等方面的验算。
轴的设计过程是：选择材料—初估轴径—结构设计—校核强度，刚度，稳定性（2）轴的直径初估方法：类比法按扭矩估算一．轴的扭转强度强度条件：校核式：τT =T/WT=9.55 106P/0.2d3n≤[τT]设计式：d ≥[]362.01055.9n P T τ⨯=C 3nP C---系数（表12-2）（3）轴的结构设计轴的结构设计应该确定：轴的合理外形和全部结构尺寸。

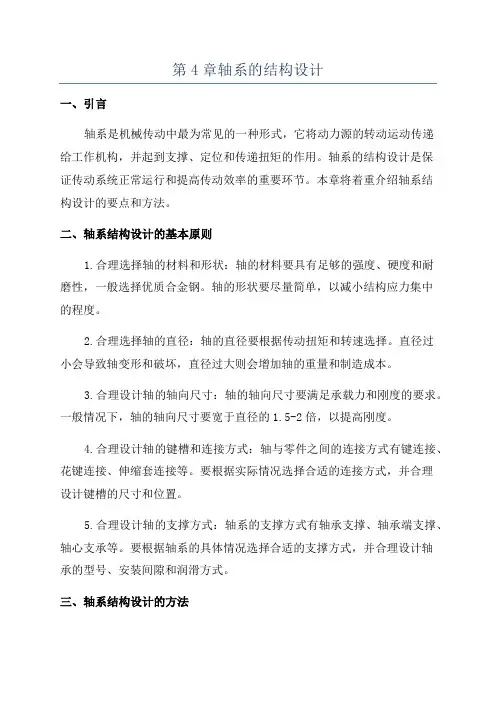

第4章轴系的结构设计一、引言轴系是机械传动中最为常见的一种形式，它将动力源的转动运动传递给工作机构，并起到支撑、定位和传递扭矩的作用。
轴系的结构设计是保证传动系统正常运行和提高传动效率的重要环节。
本章将着重介绍轴系结构设计的要点和方法。
二、轴系结构设计的基本原则1.合理选择轴的材料和形状：轴的材料要具有足够的强度、硬度和耐磨性，一般选择优质合金钢。
轴的形状要尽量简单，以减小结构应力集中的程度。
2.合理选择轴的直径：轴的直径要根据传动扭矩和转速选择。
直径过小会导致轴变形和破坏，直径过大则会增加轴的重量和制造成本。
3.合理设计轴的轴向尺寸：轴的轴向尺寸要满足承载力和刚度的要求。
一般情况下，轴的轴向尺寸要宽于直径的1.5-2倍，以提高刚度。
4.合理设计轴的键槽和连接方式：轴与零件之间的连接方式有键连接、花键连接、伸缩套连接等。
要根据实际情况选择合适的连接方式，并合理设计键槽的尺寸和位置。
5.合理设计轴的支撑方式：轴系的支撑方式有轴承支撑、轴承端支撑、轴心支承等。
要根据轴系的具体情况选择合适的支撑方式，并合理设计轴承的型号、安装间隙和润滑方式。
三、轴系结构设计的方法1.确定传动需求：要确定传动的功率、转速和转矩等参数，以便选择合适的轴材料和直径。
2.计算轴的载荷和应力：根据传动功率和转速，计算轴的载荷和应力，以确定轴的直径和轴向尺寸。
3.选择合适的轴材料：根据轴的载荷和应力，选择合适的轴材料，考虑材料的强度、硬度和耐磨性等因素。
4.设计轴的形状和结构：根据轴的载荷和支撑方式，设计轴的形状和结构，使其具有足够的刚度和稳定性。
5.设计轴的连接方式：根据轴与零件之间的连接要求，选择合适的连接方式，并设计合适的键槽和位置。
6.设计轴的支撑方式：根据轴系的支撑方式和轴承的工作要求，选择合适的支撑方式，并设计合适的轴承型号、安装间隙和润滑方式。
四、轴系结构设计的实例分析以汽车发动机的曲轴轴系为例，进行轴系结构设计的实例分析。

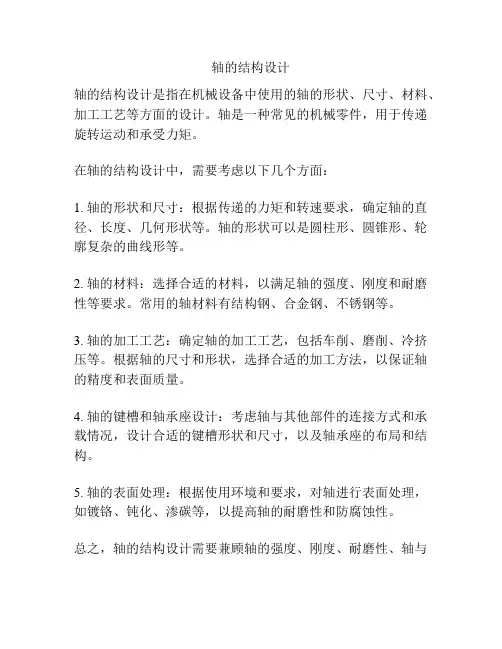

轴的结构设计
轴的结构设计是指在机械设备中使用的轴的形状、尺寸、材料、加工工艺等方面的设计。
轴是一种常见的机械零件，用于传递旋转运动和承受力矩。
在轴的结构设计中，需要考虑以下几个方面：
1. 轴的形状和尺寸：根据传递的力矩和转速要求，确定轴的直径、长度、几何形状等。
轴的形状可以是圆柱形、圆锥形、轮廓复杂的曲线形等。
2. 轴的材料：选择合适的材料，以满足轴的强度、刚度和耐磨性等要求。
常用的轴材料有结构钢、合金钢、不锈钢等。
3. 轴的加工工艺：确定轴的加工工艺，包括车削、磨削、冷挤压等。
根据轴的尺寸和形状，选择合适的加工方法，以保证轴的精度和表面质量。
4. 轴的键槽和轴承座设计：考虑轴与其他部件的连接方式和承载情况，设计合适的键槽形状和尺寸，以及轴承座的布局和结构。
5. 轴的表面处理：根据使用环境和要求，对轴进行表面处理，如镀铬、钝化、渗碳等，以提高轴的耐磨性和防腐蚀性。
总之，轴的结构设计需要兼顾轴的强度、刚度、耐磨性、轴与
其他部件的连接方式等方面的要求，以保证轴在工作过程中的可靠性和寿命。
轴的设计1.轴的功用1）支撑回转零件2）传递运动和转矩。
2.轴设计时要解决的问题1）结构问题，确定轴的形状和尺寸；2）强度问题，防止轴发生疲劳断裂；3）刚度问题，防止轴发生过大的弹性变形；4）振动稳定性问题，防止轴发生共振。
3.轴结构应满足的要求1）加工工艺性好；2）便于轴上零件装拆；3）轴上零件要有准确的定位；4）轴上零件要有可靠的固定。

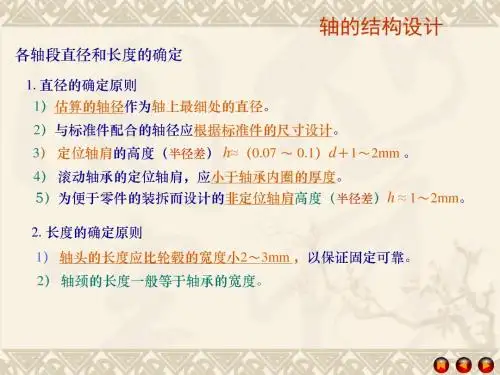

4.轴上零件的轴向定位和固定1）轴肩或轴环定位轴肩：h＝(0.07~0.1)d＞R或C；非定位轴肩：h＝1～2 mm，作用是便于轴上零件的装拆；轴环宽度一般取：b =1.4 h；滚动轴承的定位轴肩或轴环高度－查标准；2）套筒对轴上零件起固定作用，常用于近距离的两个零件间的固定。
3）圆螺母用于轴上两零件距离较远时，或轴端。
需切制螺纹，削弱了轴的强度。
4）弹性挡圈需切环槽，削弱了轴的强度。
承受不大的轴向力。
5）轴端挡圈用于固定轴端零件，能承受较大的轴向力。
常配合锥面使用。
5.轴上零件的周向固定防止轴上零件与轴发生相对转动，以传递转矩。
常用的周向固定方法：平键、花键、紧定螺钉。
6.轴的强度计算1）按扭转强度计算式中，系数C 与轴的材料和承载情况有关，查表。
弯矩相对转矩较小或只受转矩时，C 取小值；弯矩较大时，C 取大值；扭转强度公式一般用来初算轴的直径，计算出的d 作为受扭段的最小直径d min；若该轴段有一个键槽，d 值增大5% ，有两个键槽，增大10%。
2）按弯扭合成强度计算由于σb 与τ的循环特征可能不同，需引进校正系数α将τ折合成对称循环变应力。
式中，M e为当量弯矩。
7.轴的设计步骤1）根据功率P 和转速n ，用扭转强度公式初算受扭段的最小直径d min；2）根据初算轴径，进行轴的结构设计；3）按弯扭合成强度校核轴的危险截面（N则返回步骤2）；4）将d min 圆整成标准直径。
