塑胶结构设计规范1.材料选择:在选择塑胶材料时,需要考虑其化学性质、力学性能和热性能等。
应根据使用环境和使用要求选择合适的塑胶材料,确保其达到所需的强度、硬度和耐磨性等性能。
2.结构设计:要合理设计塑胶结构,以提高其刚度和强度。
应注意避免在塑胶结构中产生应力集中和应力积累,采取合适的加强结构设计,如搭接、激光焊接等,以增加其承载能力和抗冲击能力。
3.壁厚设计:塑胶制品的壁厚设计是确保其强度和刚度的重要因素。
壁厚过厚会增加成本和重量,而壁厚过薄则会降低结构的强度和刚度。
因此,应根据使用要求和塑胶材料的特性,合理确定壁厚。
4.型腔设计:型腔设计是塑胶制品成型过程中的关键环节。
型腔的设计应考虑到塑胶熔体的流动性和充模性,以确保成型件的质量和尺寸精度。
同时,还需要注意排气和冷却系统的设计,以避免空气和热量对成型件造成不良影响。
5.连接设计:塑胶制品的连接设计直接影响其使用寿命和性能。
在连接处应采用结构合理、牢固可靠的连接方式,如螺栓连接、粘接等。
同时,还需要考虑到塑胶材料的热膨胀系数,以避免因温度变化引起的松动和变形。
6.表面处理:塑胶制品的表面处理可以提高其外观质量和耐久性。
在设计中应考虑到表面处理的可行性和效果,如喷漆、喷涂、电镀等。
7.模具设计:模具设计是塑胶制品生产的关键环节。
模具的设计应符合产品的结构形状和尺寸要求,同时要考虑到成型工艺的要求,如浇口、顶针设计等。
此外,还需要注意模具的加工精度和使用寿命等因素。
总之,塑胶结构设计规范是保证塑胶制品质量和性能的重要保证。
通过合理的材料选择、结构设计、壁厚设计等,可以提高塑胶结构的强度、刚度和耐久性,从而满足不同的使用需求。
塑胶产品结构设计重点一、材料选择塑胶产品的结构设计首先要考虑材料选择。
材料的选择直接关系到产品的性能、质量和成本,因此需要根据产品的具体要求和使用环境,选择适合的塑胶材料。
常见的塑胶材料有聚乙烯(PE)、聚丙烯(PP)、聚氯乙烯(PVC)、聚苯乙烯(PS)、聚酯(PET)等。
在选择材料时需要考虑产品的机械性能、耐热性、耐化学性、耐候性、电气性能、透明度等因素。
同时还需要考虑材料的加工性能,如流动性、热稳定性、收缩率等。
材料的选择不合理会导致产品性能不达标或加工工艺困难,因此需要在产品设计之前进行充分的材料筛选和试验。
二、结构设计塑胶产品结构设计主要包括外形设计和内部结构设计。
外形设计需要考虑产品的功能、美观和人机工程学等因素。
合理的外形设计可以提升产品的市场竞争力和用户体验。
内部结构设计需要考虑产品的强度、稳定性和装配性等因素。
合理的内部结构设计可以提高产品的性能和质量,减少生产和使用过程中的故障和损坏。
此外还需要考虑产品的可制造性和生产效率。
在进行结构设计时,需要采用CAD软件进行三维建模和仿真分析,以验证设计的可行性和优化设计。
三、模具设计塑胶产品的生产需要模具进行注塑成型。
模具设计是塑胶产品结构设计中非常重要的一部分,直接影响产品的质量和生产效率。
模具设计需要考虑产品的尺寸、形状和结构特点,选择合适的注塑工艺,确定模具的结构和加工工艺。
模具的设计要求高精度、高效率、长寿命和低成本,需要充分考虑模具的结构强度、冷却系统、顶出系统、塑胶流道等因素。
合理的模具设计可以提高产品的精度和表面质量,降低生产成本和生产周期。
四、加工工艺塑胶产品的加工工艺是塑胶产品结构设计的最后一步,直接影响产品的成型质量和效率。
常见的塑胶加工工艺有注塑成型、吹塑成型、挤出成型、压缩成型等。
在选择和优化加工工艺时,需要考虑产品的形状、尺寸、材料特性和生产要求等因素。
合理的加工工艺可以提高产品的质量和生产效率,降低生产成本和能耗。
塑胶模具结构设计塑胶模具结构设计是制造业中至关重要的环节,它直接关系到产品的质量、生产效率和成本。
本文将围绕塑胶模具结构设计的基本原则、设计流程及注意事项进行详细阐述。
一、塑胶模具结构设计的基本原则1. 确保产品精度在设计塑胶模具时,要保证产品的尺寸精度和形状精度。
这要求设计师充分了解塑胶材料的收缩率、流动性等特性,并在模具设计中予以充分考虑。
2. 易于加工与装配模具结构应尽量简单,便于加工和装配。
复杂的设计不仅会增加制造成本,还可能影响模具的可靠性。
在设计过程中,要充分考虑模具零件的加工工艺性和装配顺序。
3. 高效生产塑胶模具结构设计应考虑生产效率,尽量减少生产过程中的辅助时间。
例如,通过优化流道设计、缩短冷却时间等措施,提高生产效率。
4. 安全可靠5. 维护方便模具在使用过程中难免会出现磨损、损坏等问题,设计时应考虑模具的维修便捷性,降低维护成本。
二、塑胶模具结构设计流程1. 分析产品结构在设计模具前,要对产品结构进行分析,了解产品的尺寸、形状、技术要求等,为模具设计提供依据。
2. 确定模具类型根据产品结构特点和生产要求,选择合适的模具类型,如单腔模具、多腔模具、热流道模具等。
3. 设计分型面分型面是模具闭合时,分离塑胶制品和浇注系统的界面。
设计分型面时要考虑产品的脱模斜度、外观质量等因素。
4. 设计浇注系统浇注系统包括主流道、分流道、浇口等部分,其设计直接影响到塑胶制品的质量。
设计时应关注流道截面积、长度、浇口位置等因素。
5. 设计冷却系统冷却系统对塑胶制品的质量和生产效率具有重要影响。
设计时要考虑冷却水路的布局、冷却水流量、冷却水温度等因素。
6. 设计顶出系统顶出系统的作用是在模具开模时,将制品从模具中顺利取出。
设计时要确保顶出力均匀、可靠,避免产品变形或损坏。
7. 绘制模具零件图及装配图三、塑胶模具结构设计注意事项1. 充分考虑塑胶材料的特性,如收缩率、流动性、热稳定性等。
2. 优化模具结构,提高生产效率,降低生产成本。
塑胶结构设计入门知识一、材料选择1.功能要求:根据产品的使用环境和要求,选择具备必要性能的塑胶材料,如强度、耐热性和耐化学性等。
2.成本考虑:根据项目的预算和成本限制,选择经济合理的塑胶材料。
3.加工性能:考虑材料的流动性、收缩性和成型工艺,以确保能够实现设计要求并提高产能。
常见的塑胶材料有聚丙烯(PP)、高密度聚乙烯(HDPE)、聚氯乙烯(PVC)、聚苯乙烯(PS)和聚碳酸酯(PC)等。
二、设计原则1.强度设计:根据产品的负荷和使用条件,确定塑胶零件的强度要求,并通过合理的形状设计和增加必要的加强材料来满足强度要求。
2.塑胶件的收缩和变形:由于塑胶材料在冷却过程中会发生收缩,设计时应考虑材料的收缩率,以避免零件尺寸不准确或变形。
3.壁厚设计:过于薄的壁厚可能导致塑胶零件的强度不足,而过于厚的壁厚会导致零件成本上升。
因此,应根据功能需求和材料性能合理选择壁厚。
4.结构合理:设计时应避免尖角、槽口和开放式结构,以免成型困难或产生应力集中。
三、常见问题1.气泡:气泡通常由于材料中的挥发物未能完全释放导致的。
解决方法包括调整填料速度、增加干燥时间和使用适当的材料等。
2.缩孔:缩孔是由于材料在冷却过程中收缩不均匀而产生的。
可以通过增加填充压力或改变产品的几何形状来减少缩孔。
3.白痕:白痕是在成形过程中形成的表面瑕疵,通常是由于温度不均匀或材料与金属模具的摩擦导致的。
可以通过调整温度和增加模具通气孔来减少白痕。
4.裂纹:裂纹通常是由于过分的应力或不适当的设计造成的。
解决方法包括增加加强材料、改变设计形状和加强结构等。
总结:。
塑料产品结构设计资料目录一、零件壁厚 (1)二、脱模斜度 (4)三、圆角设计 (5)四、加强筋的设计 (7)五、支柱的设计 (8)六、螺丝柱的设计 (9)七、孔的设计 (10)八、止口的设计 (11)九、卡扣的设计 (13)十、反止口的设计 (18)零件设计必须满足来自于零件制造端的要求,对通过注射加工工艺而获得的塑胶件也是如此。
在满足产品功能、质量以及外观等要求下,塑胶件设计必须使得注射模具加工简单、成本低,同时零件注射时间短、效率高、零件缺陷少、质量高,这就是面向注射加工的设计。
现将详细介绍塑胶件设计指南,使得塑胶件设计是面向注射加工的设计。
一、零件壁厚在塑胶件的设计中,零件壁厚是首先考虑的参数,零件壁厚决定了零件的力学性能、零件的外观、零件的可注射性以及零件的成本等。
可以说,零件壁厚的选择和设计决定了零件设计的成功与失败。
1、零件壁厚必须适中由于塑胶材料的特性和注射工艺的特殊性,塑胶件的壁厚必须在一个合适的范围内,不能太薄,也不能太厚。
壁厚太小,零件注射时流动阻力大,塑胶熔料很难充满整个型腔,不得不通过性能更高的注射设备来获得更高的充填速度和注射压力。
壁厚太大,零件冷却时间增加,零件成型周期增加,零件生产效率低;同时过大的壁厚很容易造成零件产生缩水、气孔、翘曲等质量问题。
零件壁厚可根据材料的不同及产品外形尺寸的大小来选择,其范围一般为0.6~6.0mm,常用的厚度一般在1.5~3.0mm之间。
表1是常用塑料件料厚推荐值,小型产品是指最大外形尺寸L<80.0mm,中型产品是指最大外形尺寸为80.0mm<L<200.0mm,大型产品是指最大外形尺寸L>200.0mm。
表1 常用塑料件料厚推荐值(单位mm)2、尽量减少零件壁厚决定塑胶件壁厚的关键因素包括:1)零件的结构强度是否足够。
一般来说,壁厚越大,零件强度越好。
但零件壁厚超过一定范围时,由于缩水和气孔等质量问题的产生,增加零件壁厚反而会降低零件强度。
塑胶产品结构设计要点1.胶厚(胶位):塑胶产品的胶厚(整体外壳)通常在0.80-3.00左右,太厚容易缩水和产生汽泡,太薄难走满胶,大型的产品胶厚取厚一点,小的产品取薄一点,一般产品取1.0-2.0为多。
而且胶位要尽可能的均匀,在不得已的情况下,局部地方可适当的厚一点或薄一点,但需渐变不可突变,要以不缩水和能走满胶为原则,一般塑料胶厚小于0.3时就很难走胶,但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。
2.加强筋(骨位):塑胶产品大部分都有加强筋,因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度,对大型和受力的产品尤其有用,同时还能防止产品变形。
加强筋的厚度通常取整体胶厚的0.5-0.7倍,如大于0.7倍则容易缩水。
加强筋的高度较大时则要做0.5-1的斜度(因其出模阻力大),高度较矮时可不做斜度。
3.脱模斜度:塑料产品都要做脱模斜度,但高度较浅的(如一块平板)和有特殊要求的除外(但当侧壁较大而又没出模斜度时需做行位)。
出模斜度通常为1-5度,常取2度左右,具体要根据产品大小、高度、形状而定,以能顺利脱模和不影响使用功能为原则。
产品的前模斜度通常要比后模的斜度大0.5度为宜,以便产品开模事时能留在后模。
通常枕位、插穿、碰穿等地方均需做斜度,其上下断差(即大端尺寸与小端尺寸之差)单边要大于0.1以上。
4.圆角(R角):塑胶产品除特殊要求指定要锐边的地方外,在棱边处通常都要做圆角,以便减小应力集中、利于塑胶的流动和容易脱模。
最小R通常大于0.3,因太小的R模具上很难做到。
5.孔:从利于模具加工方面的角度考虑,孔最好做成形状规则简单的圆孔,尽可能不要做成复杂的异型孔,孔径不宜太小,孔深与孔径比不宜太大,因细而长的模具型心容易断、变形。
孔与产品外边缘的距离最好要大于1.5倍孔径,孔与孔之间的距离最好要大于2倍的孔径,以便产品有必要的强度。
与模具开模方向平行的孔在模具上通常上是用型心(可镶、可延伸留)或碰穿、插穿成型,与模具开模方向不平行的孔通常要做行位或斜顶,在不影响产品使用和装配的前提下,产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。

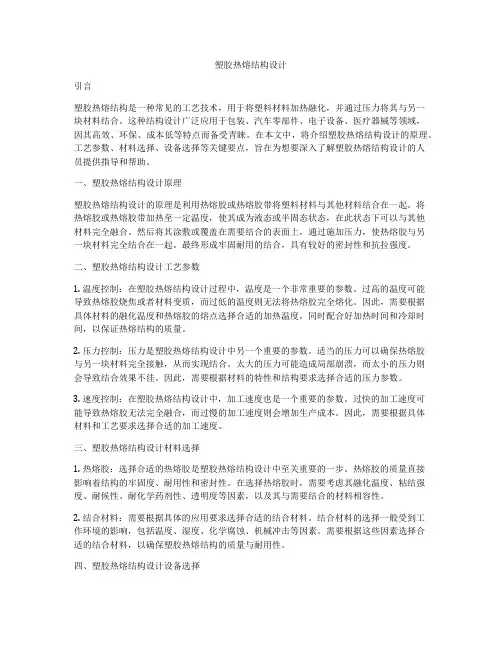

塑胶热熔结构设计引言塑胶热熔结构是一种常见的工艺技术,用于将塑料材料加热融化,并通过压力将其与另一块材料结合。
这种结构设计广泛应用于包装、汽车零部件、电子设备、医疗器械等领域,因其高效、环保、成本低等特点而备受青睐。
在本文中,将介绍塑胶热熔结构设计的原理、工艺参数、材料选择、设备选择等关键要点,旨在为想要深入了解塑胶热熔结构设计的人员提供指导和帮助。
一、塑胶热熔结构设计原理塑胶热熔结构设计的原理是利用热熔胶或热熔胶带将塑料材料与其他材料结合在一起。
将热熔胶或热熔胶带加热至一定温度,使其成为液态或半固态状态,在此状态下可以与其他材料完全融合。
然后将其涂敷或覆盖在需要结合的表面上,通过施加压力,使热熔胶与另一块材料完全结合在一起。
最终形成牢固耐用的结合,具有较好的密封性和抗拉强度。
二、塑胶热熔结构设计工艺参数1. 温度控制:在塑胶热熔结构设计过程中,温度是一个非常重要的参数。
过高的温度可能导致热熔胶烧焦或者材料变质,而过低的温度则无法将热熔胶完全熔化。
因此,需要根据具体材料的融化温度和热熔胶的熔点选择合适的加热温度,同时配合好加热时间和冷却时间,以保证热熔结构的质量。
2. 压力控制:压力是塑胶热熔结构设计中另一个重要的参数。
适当的压力可以确保热熔胶与另一块材料完全接触,从而实现结合。
太大的压力可能造成局部崩溃,而太小的压力则会导致结合效果不佳。
因此,需要根据材料的特性和结构要求选择合适的压力参数。
3. 速度控制:在塑胶热熔结构设计中,加工速度也是一个重要的参数。
过快的加工速度可能导致热熔胶无法完全融合,而过慢的加工速度则会增加生产成本。
因此,需要根据具体材料和工艺要求选择合适的加工速度。
三、塑胶热熔结构设计材料选择1. 热熔胶:选择合适的热熔胶是塑胶热熔结构设计中至关重要的一步。
热熔胶的质量直接影响着结构的牢固度、耐用性和密封性。
在选择热熔胶时,需要考虑其融化温度、粘结强度、耐候性、耐化学药剂性、透明度等因素,以及其与需要结合的材料相容性。
1.0选择材料的考虑因素任何一件工业产品在设计的早期过程中,一定牵涉考虑选择成形物料。
因为在产品生产时、装配时、和完成的时间,物料有着相互影响的关系。
除此之外,品质检定水平、市场销售情况和价格的厘定等也是需要考虑之列。
所以这是无法使用概括全面的考虑因素而定出一种系统性处理方法来决定所选择的材料和生产过程是为最理想。
1.1不同材料的特性1.ABS•用途:玩具、机壳、日常用品•特性:坚硬、不易碎、可涂胶水,但损坏时可能有利边出现设计上的应用:多数应用于玩具外壳或不用受力的零件。
2.PP•用途:玩具、日常用品、包装胶袋、瓶子•特性:有弹性、韧度强、延伸性大、但不可涂胶水。
•设计上的应用:多数应用于一些因要接受drop test(跌落测试)而拆件的地方。
3.PVC•用途:软喉管、硬喉管、软板、硬板、电线、玩具•特性:柔软、坚韧而有弹性。
•设计上的应用:多数用于玩具figure(人物),或一些需要避震或吸震的地方。
4.POM•用途:机械零件、齿轮、摃杆、家电外壳•特性:耐磨、坚硬但脆弱,损坏时容易有利边出现(Fig.1.1.6)。
•设计上的应用:多数用于胶齿轮、滑轮、一些需要传动,承受大扭力或应力的地方。
5.Nylon(尼龙)•用途:齿轮、滑轮•特性:坚韧、吸水、但当水份完全挥发后会变得脆弱。
•设计上的应用:因为精准度比较难控制,所以大多用于一些模数较大的齿轮。
6.Kraton(克拉通)用途:摩打垫特性:柔软,有弹性,韧度高,延伸性强。
设计上的应用:多数作为摩打垫,吸收摩打震动,减低噪音。
Table1.1.1一般胶料的特性与用途2.0壁厚[Wall Thickness]壁厚的大小取决于产品需要承受的外力、是否作为其它零件的支撑、承接柱位的数量、伸出部份的多少以及选用的塑料材料而定。
一般的热塑性塑料的壁厚设计应以4mm为限。
从经济角度来看,过厚的产品设计不但增加物料成本,延长生产周期(冷却时间),增加生产成本。
塑胶折弯结构设计指南一、材料选择在进行塑胶折弯结构设计时,材料选择是至关重要的。
根据设计需求,包括强度要求、耐候性、防火性等因素,选择适合的材料。
常用塑胶材料包括ABS、PC、PVC、PET等,每种材料都有其独特的特性和适用范围。
二、折弯半径设计折弯半径是指在进行塑胶折弯时,材料内弯曲部分的半径。
折弯半径的大小直接影响折弯部分的美观度和强度。
一般来说,折弯半径应不小于板材厚度的1.5倍。
对于一些高强度材料,如PC等,折弯半径可能需要更大。
三、折弯角度设计折弯角度是指塑胶件折弯后形成的角度。
折弯角度的设计直接影响到产品的外观和使用效果。
在设计中,应根据实际需求来确定折弯角度,同时要考虑材料性能和折弯半径的影响。
四、折弯壁厚设计壁厚是影响塑胶折弯件强度和刚度的重要因素。
在壁厚设计中,需要考虑材料的性能、折弯半径和折弯角度等因素。
一般来说,壁厚不应小于板材厚度的1.5倍。
对于一些高强度材料,如PC等,壁厚可能需要更大。
五、结构设计优化在满足使用要求的前提下,应尽量简化结构,减少模具制造的难度和成本。
同时,要注意避免设计过于复杂,导致生产困难和成本增加。
六、材料性能考虑在设计中,需要考虑材料的力学性能、化学性能、热性能等因素。
这些因素将直接影响产品的使用性能和寿命。
因此,在选择材料时,应根据实际需求来选择具有合适性能的材料。
七、模具设计及制造模具是实现塑胶折弯的关键工具,模具的设计和制造直接影响到产品的质量和生产效率。
在进行模具设计时,需要考虑产品的形状、尺寸、材料等因素,同时要考虑到制造的可行性和成本。
在制造模具时,需要选择合适的制造方法和工艺,保证模具的精度和寿命。
八、生产工艺控制生产工艺控制是保证产品质量和生产效率的关键环节。
在生产过程中,需要控制好温度、压力、时间等工艺参数,确保产品的形状、尺寸和性能达到设计要求。
同时,需要对生产过程进行监控和记录,及时发现并解决问题。
九、品质及可靠性评估在完成产品设计后,需要对产品进行品质和可靠性评估。
塑胶产品结构设计--卡扣塑胶产品结构设计卡扣在塑胶产品的结构设计中,卡扣是一种常见且重要的连接方式。
它不仅能够实现部件的快速装配和拆卸,还能在一定程度上节省成本、提高生产效率。
接下来,让我们深入了解一下塑胶产品结构设计中的卡扣。
卡扣设计的基本原理是利用塑胶材料的弹性变形来实现连接和固定。
通常,卡扣由卡勾和卡槽两部分组成。
当卡勾插入卡槽时,塑胶材料发生弹性变形,产生一定的扣合力,从而将两个部件牢固地连接在一起。
在设计卡扣时,首先要考虑的是材料的选择。
常用的塑胶材料如聚丙烯(PP)、聚乙烯(PE)、丙烯腈丁二烯苯乙烯共聚物(ABS)等都具有一定的弹性和强度,适合用于卡扣设计。
但不同材料的性能差异较大,例如 PP 的柔韧性较好,但强度相对较低;ABS 的强度较高,但成本也相对较高。
因此,需要根据产品的具体要求和使用环境来选择合适的材料。
卡扣的形状和尺寸设计也至关重要。
卡勾的形状可以是直勾、斜勾或者弯勾等,不同的形状会影响扣合力的大小和稳定性。
卡槽的形状和深度则需要与卡勾相匹配,以确保良好的连接效果。
同时,卡扣的尺寸要合理设计,过大可能导致装配困难,过小则扣合力不足,容易松脱。
在设计过程中,还需要考虑卡扣的装配方向和拆卸方向。
一般来说,装配方向应该尽量简单、直接,避免复杂的操作。
拆卸方向则要考虑是否需要特殊的工具或者操作方式,以防止在使用过程中意外松脱。
另外,卡扣的分布位置也需要精心规划。
如果卡扣分布不均匀,可能会导致部件受力不均,影响连接的稳定性和产品的整体性能。
通常,在受力较大的部位应该适当增加卡扣的数量和密度,以增强连接强度。
为了确保卡扣的可靠性,还需要进行力学分析和测试。
通过有限元分析等方法,可以模拟卡扣在装配和使用过程中的受力情况,预测可能出现的问题,并进行优化设计。
在实际生产中,还需要进行样品测试,验证卡扣的扣合力、耐久性等性能是否满足要求。
在塑胶产品结构设计中,卡扣的设计还需要考虑模具制造的可行性。
第一章结构建模第一节结构建模简述1、建模就是构建模型,在产品结构设计中,建模指的是构建三维外观模型,通过专业的三维设计软件对看得见但摸不着的ID平面进行立体的呈现。
第二节产品模板介绍及自顶向下的设计理念1、自顶向下的设计理论1)首先创建一个顶级组件,也就是总装配图,后续工作是指围绕这个构建展开;2)给这个顶级组件创建一个骨架,骨架相当于地基,骨架在自顶向下设计理念中是最重要的部分,骨架做得好坏,直接影响后续好不好修改。
3)创建子组件,并在子组件中创建零件,所有子组件与零件装配方式按默认(缺省)装配;4)所有子组件主要零件参照骨架绘制,其外形大小与装配位置由骨架来控制;5)零件如需改动外形尺寸与装配位置,只需要改动骨架,重生零件即可。
第三节构建骨架模型1、构建骨架基本要求如下:1)外形要尽量贴近ID外形,外观曲面模具不走行位(行位又称滑块,是模具解决倒扣的机构),拔模角不小于3º;2)要求前壳能偏面(抽壳)不小于3mm,底壳不少于3mm;3)尺寸要方便修改,外形尺寸要能加长、加宽、加厚至少2mm,零件重生后而特征不失败;4)零碎曲面要尽可能少。
2、做骨架的基本步骤如下:1)参照ID图构建外形曲线;2)构建前壳曲面;3)构建底壳曲面;4)构建公共曲面;5)绘制前壳其他曲线;6)绘制底壳其他曲线;7)绘制左右前后侧面曲线。
第二章产品结构布局设计第一节前壳与底壳的止口设计1、止口分为公止口、母止口:2、止口的作用:1)限位。
防止壳体装配时错位、产生段差。
止口的作用是防止前壳朝外变形,同时防止前壳朝外变形,同时防止底壳朝内缩。
2)防ESD。
止口也称为静电墙,可以阻挡静电从外进入内部,从而保护内部电子元器件,所以在设计时尽可能保留整圈止口的完整。
3、止口设计的原则:1)公止口一般做在厚度薄的壳体上;2)母止口一般做在厚度厚的壳体上;4、公止口尺寸说明:1)尺寸a为公止口的高度,常用范围为0.60~1.00mm;2)尺寸b为公止口根部宽度,常用范围为0.60~0.80mm,最小尺寸要保证拔模后顶部最小宽度不少于0.5mm;3)尺寸c1、c2是公止口两侧拔模尺寸,2º~3º即可;4)尺寸d倒角尺寸,好装配,常用0.25~0.30mm。
5、止口的配合尺寸说明:1)尺寸A为配合面尺寸,为0.05mm;2)尺寸B为止口纵向避让尺寸,常用0.10~0.20mm,建议使用0.20mm,防止尺寸偏差时造成装配干涉;3)尺寸C是过渡圆角,主要是较为突变的圆滑过渡,也不能太大,防止装配时干涉;4)尺寸D为壳体外观面胶厚尺寸,应不小于0.80mm第二节前壳与底壳的卡扣设计1、卡扣的作用卡扣,又称扣位、卡扣位,作用与螺丝一样,也是起固定与连接作用,卡扣的主要作用是辅助螺丝固定壳体,整机结构固定仅靠螺丝柱是不够的,还必须要设计几个卡扣。
卡扣是通过塑料本身的弹性及卡扣结构上的变形来实现拆装的。
卡扣设计的基本原则如下:1)强度要够,不然拆装时容易损坏;2)扣合量要够,不然作用不明显;3)卡扣一定要有拆装的变形空间;4)整机卡扣一定要均匀;5)壳体结构强度弱的地方尽量布扣。
2、卡扣分公扣与母扣,分别做在两个不同的壳体上。
3、卡扣横向配合尺寸说明:1)尺寸A是公扣的宽度(又称卡扣宽度),此宽度可根据需要进行设计,尺寸建议在2~6mm 范围内,常用宽度尺寸是4mm;2)尺寸B是公扣与母扣两侧厚度,为保证卡扣有足够的强度,常用1.00mm,最少0.80mm;3)尺寸C是公扣与母扣两侧的间隙0.20mm;4)尺寸D是母扣另一侧的厚度,常用1.00mm,最少0.80mm;5)尺寸E是公扣与母扣另一侧的间隙0.2mm;6)尺寸F是母扣的宽度,根据公扣的宽度及与母扣的间隙自然得出7)尺寸G是母扣封胶的厚度0.30mm;4、卡扣纵向配合尺寸说明:1)尺寸a是卡扣的配合量(配合量),设计要合理,大了就很难拆,小了就起不到连接的作用。
尺寸建议在0.35~0.6mm范围内,常用扣合量尺寸是0.5mm;2)尺寸b是公扣的厚度,为保证足够的强度,常用1.00mm,最少0.8mm;3)尺寸c是公扣上表面要比底壳分模面低,不小于0.05mm,常用0.1mm。
主要作用就是利于模具加工与修整,以免模具因加工误差而造成卡扣上表面高出分模面,从而影响斜顶出模及壳体装配。
4)尺寸d是母扣与公扣的Z向(厚度方向)的间隙0.05mm,不能过大,以免卡扣没有起到作用。
5)尺寸e是母扣的厚度,为保证足够的强度,常用1.00mm,最少0.80mm。
6)尺寸f是母扣与公扣倒角边的避让间隙,不少于0.20mm。
7)尺寸g是母扣与公扣的避让间隙,不少于0.20mm。
8)尺寸h也是母扣与公扣的避让间隙,不少于0.20mm。
这个间隙设计时可留大点,扣合量不够时可以加胶。
9)尺寸i是母扣顶部的厚度,为保证足够的强度,常用1.00mm,最少0.80mm。
10)尺寸j是公扣的倒角,为方便装配,倒角尺寸为0.40mm *45º。
第三节卡扣与止口的关系1、正常布扣方法母扣布在公止口的壳上,同理,公扣就布在母止口的壳山;2、反扣母扣布在母止口的那一侧,就称为反扣。
设计反扣时注意把公扣两侧的公止口单边切掉不小于8.00mm,否则卡扣不能变形,成为死扣。
提示:设计卡扣时尽量按正常布扣方法,如果空间紧张,再设计反扣,反扣不仅有连接作用,还有反止口功能,缺陷就是拆装较困难。
反扣设计时要注意扣合量不能太大,先做到0.35mm,壳料第一次试模后可根据需要再调整。
第四节卡扣的变形空间设计1、壳体在拆装时,卡扣需要变形,绝大部分变形量是靠母扣变形来完成的。
所以在设计时,母扣一定要有变形的空间,而且变形空间一定要比扣合量大,最好大于0.20mm;如果母扣变形空间不够进行调整,可以将扣合量做小,但不要小于0.40mm也可以将母扣与公扣的配合间隙做到0.15mm;第五节卡扣掏胶掏胶的主要作用是防止胶位过厚造成壳料缩水而影响外观。
在不影响外观面缩水的情况下,可以不用掏胶。
第六节整机卡扣个数设计1、整机有6个螺钉的,布8个卡扣,布扣要均匀。
2、整机有4个螺钉,布8~10个扣,布扣要均匀。
提示:两个扣之间的距离最好控制在30mm左右,如果超过35mm,建议增加卡扣,如果距离都小于30mm,可适当减少卡扣的数量。
第七节螺丝塞结构设计1、螺丝塞设计要点1)螺丝塞主要作用就是遮丑与防尘;在设计时,尽量让所有螺丝塞共用;2)因为螺丝塞是圆的,在生产装配时容易转动,所以螺丝塞在结构设计时要做防呆结构,以免装错。
3)为防止螺丝塞表面高出壳体表面,螺丝塞表面比壳体表面低0.05~0.15mm,常用0.10mm;4)做螺丝塞结构时要特别注意预留螺丝帽的高度空间,螺丝帽的高度空间根据实物高度预留;第三章前壳组件结构设计第一节LCD屏限位结构设计1、前壳限位骨位1)LCD屏是通过FPC排线焊接在PCB上的,与PCB之间有四个小柱定位,为防止LCD屏在装配时容易掉落,LCD屏焊接好之后,在背面用少量双面胶固定在PCB板上;2)LCD屏是易碎物件,为了保护LCD屏,四周需要再壳体上限位。
限位是在前壳长骨位,与屏的四周间隙为0.1mm,限位骨位的高度至少是屏自身高度的三分之二;提示:限位LCD屏的骨位高度最高可以做到与堆叠主板Z向间隙为0.1mm,这样还可以起到Z向顶主板的作用。
2、LCD屏限位骨四个角缺口设计前壳切缺口就是给屏四个角一个振荡的空间,避免撞击到围骨。
切口长宽尺寸大小在3mm 左右。
3、限位骨位装配边倒角前壳限位LCD屏的边要倒直角C0.25~C0.3mm4、前壳视窗开口设计1)视窗就是LCD屏显示的区域,是从外观能直接看到的。
视窗开口就是避开视窗的开孔,视窗开口很重要,过大会造成泡棉太窄,起不到保护LCD屏的作用;过小会遮挡LCD屏的显示区域;2)前壳视窗开口比LCD屏的AA区单边大0.8~0.9mm;5、LCD泡棉设计1)LCD屏在受外力撞击时容易损坏,为了减少对LCD屏的撞击力度,更好地保护LCD屏,需要再屏的上表面加泡棉用来抗震缓冲,泡棉还可以用来防尘。
泡棉常用材料为PORON,厚度常用的有0.3mm(预压后0.2mm)、0.5mm(预压后0.3mm);2)泡棉离前壳上LCD屏限位骨位四周间隙为0.15~0.2mm,与A壳视窗开口四周间隙不小于0.3mm;第四章底壳组件结构设计第一节电池固定结构设计1、电池限位设计1)电池与壳体四周间隙为0.2mm;2)为了方便模具出模,需要再电池仓四周做拔模处理,拔模常用的角度1º~2 º,电池仓里外要拔模注意拔模的中性平面与拔模方向;3)由于电池在使用过程中是不能晃动的,以免机器掉电,所以在电池仓四周增加限位骨位,限位骨位与电池间隙为0.1mm,每个面的限位骨位不少于三个,装入边并做斜边设计;提示:为防止壳体缩水,筋位的料厚度不大于机壳料厚的一半;4)电池仓四周胶位厚度为0.9mm;2、电池Z向限位设计1)电池Z向与壳体间隙为0.1mm,壳体Z向胶位厚度应不小于0.8mm;2)如果电池Z向与壳体距离大于0.1mm,应在壳体上长骨位限位电池,骨位与电池的Z向间隙为0.1mm第二节喇叭结构设计1、喇叭限位设计喇叭在PCB堆叠板上没有固定,为防止喇叭移动,就需要再壳体上做结构限位,限位骨位四周与喇叭间隙为0.1mm,限位骨位的高度至少是喇叭自身高度的三分之二。
2、喇叭密封音腔设计1)密封音腔的泡棉常用材料是PORON,泡棉在壳体上要限位,泡棉单边宽度建议不少于1.2mm,与壳体四周间隙为0.1mm3、喇叭配合尺寸设计尺寸说明:1)尺寸A是喇叭的音腔高度,至少为0.8mm,否则声音效果差;2)尺寸B是壳体外观面胶厚,至少为0.8mm;3)尺寸C是封音腔的泡棉厚度,厚度常用的有0.5mm(预压后0.3mm)、0.8mm(预压后0.5mm)、1.0mm(预压后0.6mm)、1.2mm(预压后0.8mm)。
泡棉单边宽度不少于1.2mm4)尺寸D是喇叭与限位骨位的间隙为0.1mm;5)尺寸E是封音腔的骨位宽度为0.7mm;6)尺寸F是封音腔的骨位与限位喇叭骨位的距离,至少为0.6mm;7)尺寸G是限位喇叭骨位的宽度为0.7mm。
4、喇叭出音面积设计出音面积的大小直接影响声音的大小,过小会造成播放声音小与音质差,过大会造成喇叭声音不集中、音质差。
出音面积设计时按照喇叭规格书要求设计,如果没有规格书,出音面积建议做到喇叭本身面积的12%~15%;5、喇叭防尘网设计防尘网的作用就防止灰尘进入壳体内部,防尘网材料常用两种,一种是尼龙网,一种是无纺布。
防尘网厚度为0.1mm,通过双面胶固定于壳体上。
提示:防尘网与泡棉可做成一体,就是在泡棉上贴一层防尘网,这样更方便装配。
