雨淋阀的组成雨淋阀是一种常见的防火设施，用于灭火系统中的水流控制。
它由多个部件组成，每个部件都发挥着重要的作用，确保阀门的正常运行。
下面将详细介绍雨淋阀的组成部分。
1. 阀体：雨淋阀的主体部分，通常由铸铁或不锈钢制成。
阀体的设计通常采用蝶阀或球阀结构，以实现快速开启和关闭水流的功能。
阀体的质量和密封性能直接影响阀门的使用寿命和安全性能。
2. 阀盖：阀盖覆盖在阀体的顶部，用于保护阀门内部的零件不受外界环境的影响。
阀盖通常采用铸铁或钢材质，具有一定的耐高温和耐腐蚀性能。
3. 阀芯：阀芯是阀门的关键部件，其设计影响着阀门的流量调节和密封性能。
阀芯通常采用不锈钢等材质制成，具有良好的耐腐蚀性和耐磨损性。
4. 电磁铁：用于控制雨淋阀的开启和关闭，一般安装在阀门的侧面。
电磁铁接收来自火灾报警系统的信号，当检测到火灾信号时，电磁铁会打开阀门，使水流通过灭火系统。
5. 压力传感器：用于监测雨淋阀内部的水压，确保水流的稳定和流量的准确。
压力传感器能够实时反馈水压数据，保证灭火系统的正常运行。
6. 电气控制箱：包含电气控制元件和接线端子，用于连接电磁铁和火灾报警系统。
电气控制箱具有防水防尘的设计，确保在恶劣环境下也能正常工作。
通过以上介绍，我们可以看出，雨淋阀的组成部分各有不同的功能，共同作用下确保了灭火系统的正常运行。
每个部件都至关重要，任何一处故障都可能导致阀门无法正常工作，影响灭火效果。
因此，在日常维护和检查中，需要对雨淋阀的各个部件进行定期检查和保养，以确保其正常运行和可靠性。
只有这样，才能在火灾发生时及时有效地启动灭火系统，保护人们的生命财产安全。

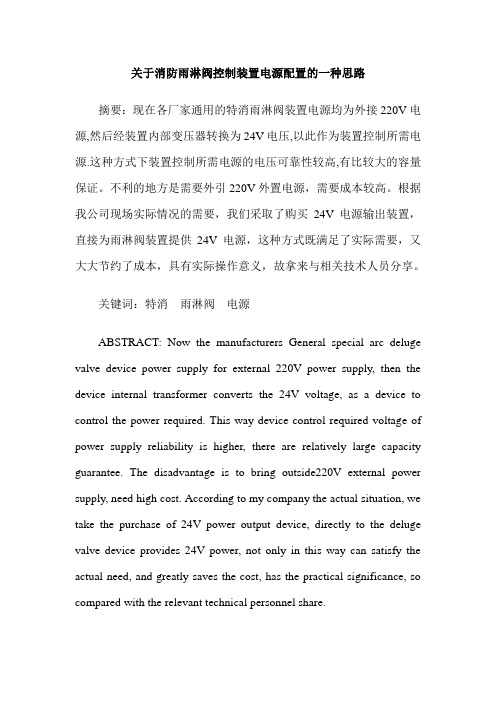

关于消防雨淋阀控制装置电源配置的一种思路摘要：现在各厂家通用的特消雨淋阀装置电源均为外接220V电源,然后经装置内部变压器转换为24V电压,以此作为装置控制所需电源.这种方式下装置控制所需电源的电压可靠性较高,有比较大的容量保证。
不利的地方是需要外引220V外置电源，需要成本较高。
根据我公司现场实际情况的需要，我们采取了购买24V电源输出装置，直接为雨淋阀装置提供24V电源，这种方式既满足了实际需要，又大大节约了成本，具有实际操作意义，故拿来与相关技术人员分享。
关键词：特消雨淋阀电源ABSTRACT: Now the manufacturers General special arc deluge valve device power supply for external 220V power supply, then the device internal transformer converts the 24V voltage, as a device to control the power required. This way device control required voltage of power supply reliability is higher, there are relatively large capacity guarantee. The disadvantage is to bring outside220V external power supply, need high cost. According to my company the actual situation, we take the purchase of 24V power output device, directly to the deluge valve device provides 24V power, not only in this way can satisfy the actual need, and greatly saves the cost, has the practical significance, so compared with the relevant technical personnel share.Keywords：Special fire；Deluge valve；Power supply我公司特殊消防雨淋阀装置电源由于现场实际情况的种种限制，经过多次讨论研究及实际检测与试验，最终在符合消防安全要求及满足设备正常运行的前提下，实现了效益最大化。
序号名称图例备注1 套管伸缩器2 方形伸缩器3 刚性防水套管4 柔性防水套管5 波纹管6 可曲挠橡胶接头7 管道固定支架8 管道滑动支架9 立管检查口10 清扫口11 通气帽12 雨水斗13 排水漏斗14 圆形地漏通用。
如为无水封，地漏应加存水弯管道连接序 号名 称 图 例备 注 1法兰连接2 承插连接3 活接头4 管堵5 法兰堵盖6 弯折管表示管道向后及向下弯转90° 7 三通连接15 方形地漏16 自动冲洗水箱17 挡墩18 减压孔板19 Y 形除污器20 毛发聚集器21 防回流污染止回阀22 吸气阀8 四通连接9 盲板10 管道丁字上接11 管道丁字下接12 管道交叉在下方和后面的管道应断开品牌：良赞管件序号名称图例备注1 偏心异径管2 异径管3 乙字管4 喇叭口5 转动接头6 短管7 存水弯8 弯头9 正三通10 斜三通11 正四通12 斜四通13 浴盆排水件阀门序号名称图例备注1 闸阀2 角阀3 三通阀4 四通阀5 截止阀6 电动阀7 液动阀8 气动阀9 减压阀左侧为高压端10 旋塞阀11 底阀12 球阀13 隔膜阀14 气开隔膜阀15 气闭隔膜阀16 温度调节阀17 压力调节阀18 电磁阀19 止回阀20 消声止回阀21 蝶阀22 弹簧安全阀23 平衡锤安全阀24 自动排气阀25 浮球阀26 延时自闭冲洗阀27 吸水喇叭口28 疏水器给水配件序号名称图例备注1 放水龙头左侧为平面，右侧为系统2 皮带龙头左侧为平面，右侧为系统3 洒水(栓)龙头4 化验龙头5 肘式龙头6 脚踏开关7 混合水龙头8 旋转水龙头9 浴盆带喷头混合水龙头消防设施序号名称图例备注1 消火栓给水管2 自动喷水灭火给水管3 室外消火栓4 室内消火栓(单口) 白色为开启面5 室内消火栓(双口)6 水泵接合器7 自动喷洒头(开式)8 自动喷洒头(闭式) 下喷9 自动喷洒头(闭式) 上喷10 自动喷洒头(闭式) 上下喷11 侧墙式自动喷洒头12 侧喷式喷洒头13 雨淋灭火给水管14 水幕灭火给水管15 水炮灭火给水管16 干式报警阀17 水炮18 湿式报警阀19 预作用报警阀20 遥控信号阀21 水流指示器22 水力警铃23 雨淋阀24 末端测试阀25 末端测试阀26 推车式灭火器注：分区管道用加注角标方式表示：如XH1、XH2、ZP1、ZP2……。

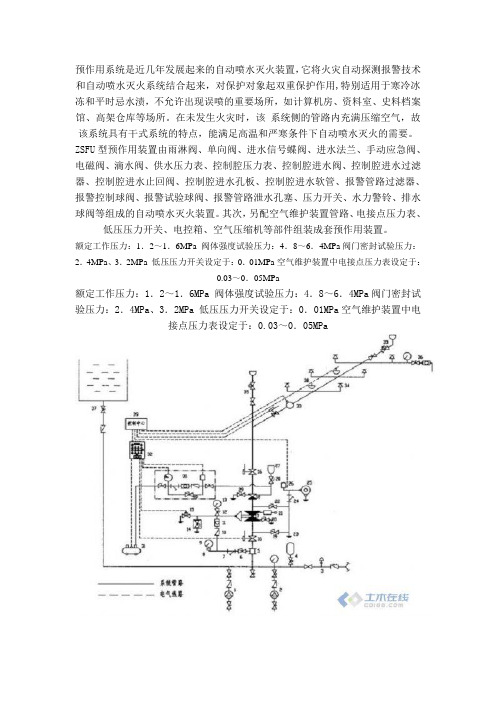

预作用系统是近几年发展起来的自动喷水灭火装置，它将火灾自动探测报警技术和自动喷水灭火系统结合起来，对保护对象起双重保护作用,特别适用于寒冷冰冻和平时忌水渍，不允许出现误喷的重要场所，如计算机房、资料室、史料档案馆、高架仓库等场所。
在未发生火灾时，该系统侧的管路内充满压缩空气，故该系统具有干式系统的特点，能满足高温和严寒条件下自动喷水灭火的需要。
ZSFU型预作用装置由雨淋阀、单向阀、进水信号蝶阀、进水法兰、手动应急阀、电磁阀、滴水阀、供水压力表、控制腔压力表、控制腔进水阀、控制腔进水过滤器、控制腔进水止回阀、控制腔进水孔板、控制腔进水软管、报警管路过滤器、报警控制球阀、报警试验球阀、报警管路泄水孔塞、压力开关、水力警铃、排水球阀等组成的自动喷水灭火装置。
其次，另配空气维护装置管路、电接点压力表、低压压力开关、电控箱、空气压缩机等部件组装成套预作用装置。
额定工作压力：1．2～1．6MPa 阀体强度试验压力：4．8～6．4MPa阀门密封试验压力：2．4MPa、3．2MPa 低压压力开关设定于：0．01MPa空气维护装置中电接点压力表设定于：0.03～0．05MPa额定工作压力：1．2～1．6MPa 阀体强度试验压力：4．8～6．4MPa阀门密封试验压力：2．4MPa、3．2MPa 低压压力开关设定于：0．01MPa空气维护装置中电接点压力表设定于：0.03～0．05MPa1.消防喷淋水泵2.稳压泵3.水泵结合器4.稳压罐5.连接法兰6.控制腔进水球阀7.过滤器8.压力表接头9.控制腔进水压力表10.单向阀 11.节流孔板12.压力表隔离球阀13.控制腔压力表14.应急站球阀15.电磁阀16.给水信号蝶阀17.雨淋阀18.报警阀（单向阀）19.报警试验球阀20.放水球阀 21.滴水阀22.报警控制球阀23.报警管路放水塞24.报警管路过滤器25.水力警铃26.压力开关27.加水漏斗28.加水隔离球阀29.排水球阀30.空气维护装置 31.空压机32.预作用充气电控柜33.水流指示器34.闭式洒水喷头35.电磁排气阀组36.末端试水装置37.高位水箱38.温感、烟感探测器39.消防控制中心40.空气维护装置旁通阀自动控制空压机在≤0.03MPa气压下启动和≥0.05MPa气压下停止，维护管网系统保持正常的气体压力（也可用手动方式启闭）。
消防泵控制柜接线图、原理图及电路图产品概述1、产品用途：仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统，以解决电动机的应急供电及其启动过程中对供电设备的冲击。
如：水泵、风机的电动机或其它设备的电动机。
2、具体规格有：3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、93、110、132、160、187、200、220、250、280、315、400KV A等。
3、安装形式：落地式(标准配电柜)4、备用时间：可按设计要求配置备用时间。
设计“五合一”规格、型号的标定示例：KM-YJS/P-15KVA，可变频三相应急电源，输出PWM波，额定适用电机容量15KVA。
KM-YJS/P-15KVA/SHL，互投装置，输出额定容量15KVA。
注：1、KM-YJS/P系列仅用于一对一的拖动电机，KM-YJS/P系列自带变频启动功能。
2、自动互投装置为选用件，KM-YJS/P系列自身带消防联动。
3、选用KM-YJS/P系列电源其具体规格的输出额定容量与电机负载为1：1即可。
例：负载50KVA( 电机负载 ) 采用本电源则选用KM-YJS/P-50KVA。
4、同等容量FEPS，KM-YJS/P系列价格一般不高于KM-YJS/S系列FEPS。
KM-YJS/P 系列FEPS产品的原理图1、单逆变单台负载原理及接线图说明：当三相输入电正常时经整流给逆变器提供直流电，同时充电器对电池组充电；如果当三相输入电停电或者低于380V-15%时，KM1吸合由电池组给逆变器提供直流电。
当需要电机负载工作时，给予启动信号 ( 如运行信号、远程控制、消防联动信号 )，逆变器立即输出。
从OHZ-50HZ变频电能给电动机进行变频启动，当其频率达到50HZ后保持正常运行。
手动 /自动选择转换开关，在自动位置可进行远程控制和消防联动( DC24)操作，在手动位置可进行本机操作，此时远程控制和消防联动不能进行操作，运行信号和手动或者自动位置消防中心可监控。
雨淋阀控制箱说明书
本控制板由对应的消防控制控制模块提供DC24V/1A电源，火警时通过手动或自动方式打开雨淋阀灭火。
一、产品功能
1、控制主板设手动/自动转换开关SW1，拨到左边为手动档，灯板手动
指示灯亮，拨到右边为自动档，无源常开点K1、K2输出闭合信号。
（如在手动档插上J2则同时能自动）
2、在自动挡时接收由X1—X2输入的联动信号（无源常开接点），控制器
输出打开雨淋阀的DC24V信号，同时灭火指示灯亮，喇叭报“119”
火警声。
3、在手动档时，按按钮板上的手动启动按钮，同样实现以上开启功能。
4、J1短接时以上动作一直保持自锁状态，必须取消联动信号后按按钮板
上的复位按钮才能使系统复位。
（J1不短接则不自锁）
5、按一下按钮板上的消声按钮，可以消除声响报警。
6、接受Y1—Y2输入的压力信号（无源闭合触点）时，阀动作黄灯亮，同
时F1、F2输出无源闭合触点信号。
7、控制箱失电或故障时G1—G2输出故障反馈无源触点闭合信号。
8、具有防输出过载和短路功能。
控制箱外型参考图（外形尺寸：宽250×高290×厚90mm）
雨淋阀现地控制箱主板接线图
DC24V输入 DC24V输出至雨淋阀。
