电磁阀工作原理纵观国外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。
一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。
（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。
如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。
二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。
特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。
三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔形成压差，从而使主阀关闭。
特点：体积小，功率低，但介质压差围受限，必须满足压差条件。
两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装_)。
电磁阀⼯作原理图解
电磁阀是由电磁线圈通电产⽣电磁⼒来吸合电磁铁的移动活塞控制的开、关流体控制元件，是⾃动化设备管路的执⾏器，下⾯展⽰介绍直动活塞式电磁阀⼯作原理图解、先导活塞式电磁阀⼯作原理图解，带⼿动复位电磁阀⼯作原理图解和⾃保持式电磁阀及燃⽓紧急切断电磁阀⼯作原理介绍。
直动式电磁阀⼯作原理图解：
直动活塞式电磁阀原理：通电时，电磁线圈产⽣电磁⼒，直接吸合阀芯，阀芯提起。
断电时，电磁⼒消失，阀芯靠弹簧复位。
先导式电磁阀⼯作原理图解：
先导活塞式电磁阀⼯作原理：
常开：当电磁阀线圈通电时，电磁铁芯吸合，卸压孔关闭，电磁阀主活塞由介质压⼒推动，关闭主阀⼝，介质截⽌。
当电磁阀线圈断电时，电磁阀主阀⼝打开，介质流通。
常闭：当电磁阀线圈通电时，电磁铁芯吸合，卸压孔打开，电磁阀主活塞由介质压⼒推动，打开主阀⼝，介质流通。
当电磁阀线圈断电时，电磁阀主阀⼝关闭，介质截⽌。
双线圈⾃保持式电磁阀⼯作原理：
当⾃保持式电磁阀1号线圈不通电，2号线圈通电后3秒内断电，⾃保持式电磁阀关闭；
当⾃保持式电磁阀2号线圈不通电，1号线圈通电后3秒内断电，⾃保持式电磁阀打开；
带⼿动复位电磁阀⼯作原理图解：
⼯作原理：
A：电磁阀需要打开时，旋下防护罩（防护罩中间有螺纹孔型，将他旋在联动杆上当⼿柄使⽤），⽤⼒拉⼿柄，阀打开。
B：电磁阀需要关闭时，线圈通电不超过1秒钟，阀在65毫秒内迅速关闭。
备注：紧急切断阀线圈瞬间通电，触发紧急切断阀快速关闭，并进⼊⾃锁状态，此时即使撤去电源，阀门仍处于⾃锁关闭状态，不会重新⾃动打开、须⼈⼯现场⼿动复位。
三位五通电磁阀原理图预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制三位五通电磁阀原理图三位五通电磁换向阀的工作原理是通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
工作介质：空气；动作方式：内部先导式；润滑：不需要；使用压力：0.15～0.8MPa；最大耐压力：1.2MPa；工作温度：-5～60℃；保护等级：IP65（DIN40050）；接电型式：直接出线式或端子式。
电磁阀是电磁线圈通电后产生磁力吸引克服弹簧的压力带动阀芯动作，就一电磁线圈，结构简单，价格便宜，只能实现开关；电动阀是通过电动机驱动阀杆，带动阀芯动作，电动阀又分（关断阀）和调节阀。
关断阀是两位式的工作即全开和全关，调节阀是在上面安装电动阀门定位器，通过闭环调节来使阀门动态的稳定在一个位置上。
电磁阀本身结构简单，价格也低，比起调节阀等其它种类执行器易于安装维护。
更显著的是所组成的自控系统简单得多，价格要低得多。
由于电磁阀是开关信号控制，与工控计算机连接十分方便。
在当今电脑普及，价格大幅下降的时代，电磁阀的优势就更加明显。
电磁阀响应时间可以短至几个毫秒，即使是先导式电磁阀也可以控制在几十毫秒内。
由于自成回路，比之其它自控阀反应更灵敏。
设计得当的电磁阀线圈功率消耗很低，属节能产品；还可做到只需触发动作，自动保持阀位，平时一点也不耗电。
电磁阀外形尺寸小，既节省空间，又轻巧美观。

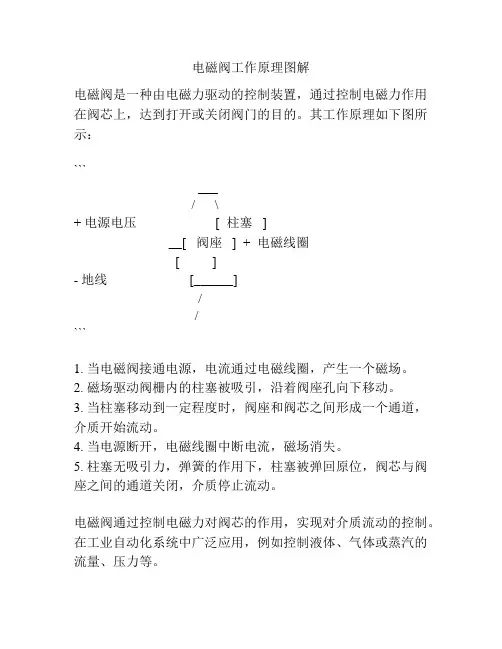

电磁阀工作原理图解
电磁阀是一种由电磁力驱动的控制装置，通过控制电磁力作用在阀芯上，达到打开或关闭阀门的目的。
其工作原理如下图所示：
```
___
/ \
+ 电源电压 [ 柱塞 ]
__[ 阀座 ] + 电磁线圈
[ ]
- 地线 [______]
/
/
```
1. 当电磁阀接通电源，电流通过电磁线圈，产生一个磁场。
2. 磁场驱动阀栅内的柱塞被吸引，沿着阀座孔向下移动。
3. 当柱塞移动到一定程度时，阀座和阀芯之间形成一个通道，介质开始流动。
4. 当电源断开，电磁线圈中断电流，磁场消失。
5. 柱塞无吸引力，弹簧的作用下，柱塞被弹回原位，阀芯与阀座之间的通道关闭，介质停止流动。
电磁阀通过控制电磁力对阀芯的作用，实现对介质流动的控制。
在工业自动化系统中广泛应用，例如控制液体、气体或蒸汽的流量、压力等。
电磁阀工作原理及八款动态示意图
电磁阀
电磁阀（Electromagnetic valve）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。
用在工业控制系统中调整介质的方向、流量、速度和其他的参数。
电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
工作原理
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
二位二通电磁阀
二位三通电磁阀
二位四通电磁阀
三位三通电磁阀
三位四通电磁阀
管道联系式电磁阀
直接控制式电磁阀
直接联系式电磁阀
了解更多泵阀知识，下载更多无水印清晰产品图，请关注收藏泵阀信息！。
电磁阀工作原理纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。
一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。
（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。
如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。
二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。
特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。
三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。
特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。
两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
电磁阀工作原理纵观国内外电磁阀,到目前为止,从动作方式上可分为三大类即:直动式、反冲式、先导式,而从阀瓣结构与材料上得不同以及原理上得区别反冲式又可分为:膜片式反冲电磁阀、活塞式反冲电磁阀;先导式又可分为:先导式膜片电磁阀、先导式活塞电磁阀;从阀座及密封材料上分又可分为:软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。
一、直动式电磁阀原理:常闭型直动式电磁阀通电时,电磁线圈产生电磁吸力把阀芯提起,使关闭件离远开阀座密封副打开；断电时,电磁力消失,靠弹簧力把关闭元件压在阀座上阀门关闭。
(常开型与此相反)ﻫ特点:在真空、负压、零压差时能正常工作，ＤN5０以下可任意安装，但电磁头体积较大。
如我公司引进HEＲION公司技术生产得直动电磁阀可用于1、33×1０-4 Mpａ真空。
ﻫ二、反冲型电磁阀ﻫ原理:它得原理就是一种直动与先导相结合,通电时,电磁阀先将辅阀打开,主阀下腔压力大于上腔压力而利用压差及电磁阀得同时作用把阀门开启；断电时,辅阀利用弹簧力或介质压力推动关闭件,向下移动便阀门关闭。
特点:在零压差或高压时也能可靠工作,但功率及体积较大,要求竖直安装。
ﻫ三、先导式电磁阀原理:通电时,电磁力驱动先导阀打开先导阀,主阀上腔压力迅速下降,在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时,弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差,从而使主阀关闭。
特点:体积小,功率低,但介质压差范围受限,必须满足压差条件。
ﻫ两位三通电磁阀通常与单作用气动执行机构配套使用,两位就是两个位置可控:开－关，三通就是有三个通道通气,一般情况下１个通道与气源连接,另外两个通道1个与执行机构得进气口连接,1个与执行机构排气口连接,具体得工作原理可以参照单作用气动执行机构得工作原理图。
ﻫ两位五通电磁阀通常与双作用气动执行机构配套使用,两位就是两个位置可控:开-关,五通就是有五个通道通气,其中1个与气源连接,两个与双作用气缸得外部气室得进出气口连接,两个与内部气室得进出气口接连,具体得工作原理可参照双作用气动执行机构工作原理ﻫ在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源）、1个排气孔（一般安装一个消声器,如果不怕噪音得话也可以不装＿)。
ﻫ两位五通电磁阀具有1个进气孔(接进气气源)、１个正动作出气孔与１个反动作出气孔（分别提供给目标设备得一正一反动作得气源)、1个正动作排气孔与１个反动作排气孔（安装消声器)。
对于小型自动控制设备,气管一般选用8~１2mm得工业胶气管。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用ＤC2４V、AC220Ｖ等。
两位三通电磁阀分为常闭型与常开型两种，常闭型指线圈没通电时气路就是断得,常开型指线圈没通电时气路就是通得。
ﻫ常闭型两位三通电磁阀动作原理：给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
ﻫ常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开，线圈一旦断电,气路就会接通，这也就是“点动”。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通（正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然就是接通得，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电,则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然就是接通得,将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀得这种特性,在设计机电控制回路或编制PＬC程序得时候,可以让电磁阀线圈动作１～2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
电磁阀在液路系统中用来实现液路得通断或液流方向得改变,它一般具有一个可以在线圈电磁力驱动下滑动得阀芯,阀芯在不同得位置时,电磁阀得通路也就不同。
阀芯得工作位置有几个,该电磁阀就叫几位电磁阀:阀体上得接口,也就就是电磁阀得通路数,有几个通路口,该电磁阀就叫几通电磁阀。
ﻫ电磁阀安装后,一般所有接口都应该就是连接好了得，所谓工作位置指得就是阀芯得位置。
阀芯在线圈不通电时处在甲位置，在线圈通电时处在乙位置,阀芯在不同位置时,对各接口起到或接通或封闭得作用。
ﻫ电磁阀二位就是指电磁阀得阀芯有两个不同得工作位置（开、关)。
电磁阀二通、三通指电磁阀得阀体上有两个、三个通道口;比如二位二通电磁阀就是一进一出(二个通道、最普通常见)二位三通电磁阀控制液体就是一进二出(两出分别就是一个常开一个常闭);气动换向电磁阀就是一进一出一排气；液压一进一出一回油。

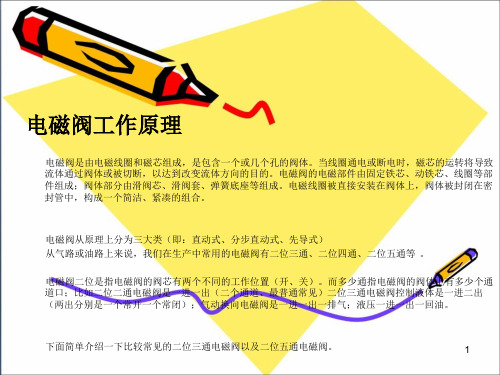

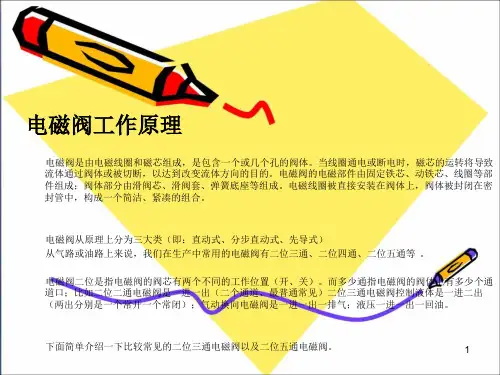

ﻫ国内外得电磁阀从原理上分为三大类(即：直动式、分步直动式、先导式),而从阀瓣结构与材料上得不同与原理上得区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。
直动式电磁阀:原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时，电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。
ﻫ特点:在真空、负压、零压时能正常工作,但通径一般不超过２5mm。
分布直动式电磁阀:原理：它就是一种直动与先导式相结合得原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀与主阀关闭件依次向上提起,阀门打开。
当入口与出口达到启动压差时,通电后,电磁力先导小阀，主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时，先导阀利用弹簧力或介质压力推动关闭件,向下移动，使阀门关闭。
ﻫ特点：在零压差或真空、高压时亦能可*动作,但功率较大,要求必须水平安装。
先导式电磁阀:原理:通电时，电磁力把先导孔打开，上腔室压力迅速下降,在关闭件周围形成上低下高得压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高得压差，流体压力推动关闭件向下移动,关闭阀门。
特点：流体压力范围上限较高,可任意安装(需定制）但必须满足流体压差条件电磁阀知识电磁阀介绍电磁阀得工作原理,电磁阀里有密闭得腔,在得不同位置开有通孔,每个孔都通向不同得油管,腔中间就是阀,两面就是两块电磁铁,哪面得磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体得移动来档住或漏出不同得排油得孔,而进油孔就是常开得,液压油就会进入不同得排油管,然后通过油得压力来推动油刚得活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁得电流就控制了机械运动。
分类:ﻫ国内外得电磁阀从原理上分为三大类（即:直动式、分步直动式、先导式),而从阀瓣结构与材料上得不同与原理上得区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构),按照气路数分为２位2通，2位3通，2位4通,2位５通。
电磁阀分为单电控与双电控,指得就是电磁线圈得个数,单线圈得称为单电控,双线圈得称为双电控,2位2通,2位3通一般时就是单电控（单线圈)，2位４通,2位5通可以就是单电控(单线圈)，也可以就是双电控(双线圈）。
ﻫ一、按被控制管路内得介质及使用工况得不同可将电磁阀分为:液用电磁阀、气用电磁阀、蒸汽电磁阀、燃气电磁阀、油用电磁阀、消防专用电磁阀、制冷电磁阀、防腐电磁阀、高温电磁阀、高压电磁阀、无压差电磁阀、超低温电磁阀(深冷电磁阀)、真空电磁阀等。
二、按电磁阀内部结构不同可分为先导式、直动式、复合式、反冲式、自保持式、脉冲式、双稳态、双向型等。
三、按电磁阀得使用材质不同可分为：铸铁体(灰口铸铁、球墨铸铁)、铜体(铸铜、锻铜)、铸钢体、全不锈钢体(3０４、３16）、非金属材料（ABＳ、聚四氟乙烯)。
四、按管道中介质得压力不同可分为:真空型（-0、1~0Mpa)、低压型（0~０、８Mpa)、中压型(１、0~2、5Mpa)、高压型(4、0~6、4Mｐa）、超高压型(10～21Mpa)五、按介质温度不同可分为:常温型(~)、中温型（~）、高温型（~)、超高温型(~)、低温型(～)、超低温型()。
ﻫ六、按工作电压不同分为:交流电压:AＣ２2０V 38０V 1１0Ｖ２4V;直流电压:DC24V １2V 6Ｖ22０V;一般常用电压为AC220V DＣ24V,推荐用户尽量选用常用电压、特殊电压供货周期较长。
七、按电磁阀得防护等级可分为:防爆型、防水型、户外型等。
从原理上分:ﻫ直动式电磁阀:原理：通电时,电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开;断电时，电磁力消失,弹簧把关闭件压在阀座上，阀门关闭。
ﻫ特点：在真空、负压、零压时能正常工作，但通径一般不超过2５ｍｍ。
ﻫ分布直动式电磁阀：原理:它就是一种直动与先导式相结合得原理，当入口与出口没有压差时,通电后,电磁力直接把先导小阀与主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后,电磁力先导小阀，主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开；断电时,先导阀利用弹簧力或介质压力推动关闭件，向下移动,使阀门关闭。
特点:在零压差或真空、高压时亦能可*动作,但功率较大,要求必须水平安装。
先导式电磁阀:原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高得压差，流体压力推动关闭件向上移动,阀门打开;断电时，弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高得压差，流体压力推动关闭件向下移动,关闭阀门。
电磁阀结构示意图、JＰＧ(69、４7 KB)单电控外部先导式电磁阀得动作原理图、JPＧ (39、2５ＫB) 电磁阀结构示意图、JPＧ (69、4７ＫB)单电控外部先导式电磁阀得动作原理图、ＪPG (3９、25 ＫB）电磁阀在液路系统中用来实现液路得通断或液流方向得改变,它一般具有一个可以在线圈电磁力驱动下滑动得阀芯，阀芯在不同得位置时，电磁阀得通路也就不同。
阀芯得工作位置有几个,该电磁阀就叫几位电磁阀:阀体上得接口,也就就是电磁阀得通路数,有几个通路口，该电磁阀就叫几通电磁阀。
按照气路数分:“Ｘ位Y通”电磁阀得“X位”代表得就就是阀门一共有几种状态：“2位”表示“通”与“断”2种状态——P→A，P→B,A→R，Ｂ→Ｓ等状态,断开得气路均“3位”包括上面２种状态,还包括第３种状态——对于第1路排气/不排气,处于排气状态; ﻫ对于第２路排气/不排气得状态,有多种组合。
“Y通”指得就是电磁阀一共有几个孔，对于气体电磁阀，因为存在排气得问题,可能有2个孔(１个进气、1个出气),3个孔(1个进气、1个出气、１个排气)，4个孔(1个进气、2个出气、1个排气),5个孔(1个进气、２个出气、2个排气）;对于液体电磁阀,就不存在排气问题,因为液体一般不能排空。
