地下变电站设计施工技术相关问题的探讨苏钰雄摘要：城市化进程在逐渐加快，人们对城市内部的设施均提出了更高的要求。
其中比较关键的一个因素便是地下变电站的设计施工技术。
该技术的有效运用可以节省城市建设过程中的很多资源，还能够还人们一个美好的家园。
地下变电站的存在为人们提供了便利，还在一定程度上促进了城市的发展与进步。
由此，下文便重点阐释了地下变电站施工技术。
关键词：地下变电站；设计原则；技术运用1地下变电站的设计原则1.1坚持节约用地地下变电站的设计原则，通常情况下为了保证城市的变电站更加合理地运行和应用，便应该从整体上对其进行布局。
比如，在实际布置的过程中要遵循着紧凑的原理。
在这样的情况下，就会节省城市中的土地面积，还适用于小型的设备进行作业。
从本质上讲，地下变电站是一种具有特殊形式的变电站建设形式。
一般来说，在常规的土地中不能进行建设变电站，便会采用地下变电站。
下面对地下变电站的具体形式进行重点分析。
第一，地下变电站往往和其他的建筑相混合。
第二，地下变电站也有独自建设的模式。
这样主要是为了防止出现大量的建设成本。
但是，不管在实际施工过程中运用何种建筑形式，均应该对其进行压缩。
在建设的过程中还应该关注消防工程、通风、排水和设备运输等。
1.2采用合理的结构在建设投资的过程中，想要节省其在运行维护中的费用，便应该保证其基本功能得到有效的展现。
在此情况下，便要对变电站的内部设计进行简单处理。
在超越洪水水位标之处，应该建设变电站的通风口和进出口等。
同时，还应该根据不同变电站的规格安装必要的防水措施。
经过我们详细的调查与分析得知，轻型钢结构运用呈现的效果比较好。
在需要进行修改和维护的过程中，还应该以实际规划为基础和前提。
随之，还应该转变清水混凝土运用的观念，以此增加地下变电站的使用期限。
1.3接线简化一般来说，接线的形式主要是运用线路，即变压器组单元。
通常情况下，防水和结构在受力上会由于接线过多问题形成复杂的线路。
地下变电室工程施工组织设计方案随着电力系统的不断发展和城市建设的不断扩张，地下电缆线路的使用越来越广泛，而地下变电站作为电力系统的重要组成部分也因其占地面积小、建造方便、对环境影响小等优点得到了广泛应用。
然而，地下变电站建设具有一定的技术难度，特别是在施工中需要克服一系列的困难和挑战，因此，对于地下变电站工程的施工组织设计方案的制定显得尤为关键。
本文将围绕地下变电室工程施工组织设计方案进行探讨。
一、施工组织设计的基本要求1.遵循施工安全原则。
在进行地下变电站施工组织设计方案时，必须始终将施工安全放在首位，严格遵循施工安全规范，确保施工过程中不发生事故、不受到人员和环境的伤害。
2.合理优化施工流程。
地下变电站建设具有复杂性和技术性，施工组织应结合实际情况，采用合理的施工流程，确保施工效率和施工质量的提高。
3.科学安排施工人员。
地下变电站建设涉及到多个施工环节和工种，施工组织必须根据人员专业技能和工作经验的要求，科学安排施工人员和队伍，确保施工质量达到预期目标。
4.合理配置施工设备。
施工设备的合理配置对于地下变电站的建设起到关键作用，施工组织必须根据实际情况和要求，合理配置施工设备和工具，确保施工过程顺利进行。
5.充分考虑环保要求。
地下变电站施工过程中，需要防止对环境造成污染和破坏，施工组织必须充分考虑环保要求，采取有效的措施防止二次污染。
二、施工组织设计方案的主要内容1.施工准备阶段。
施工准备阶段是地下变电站建设的重要阶段，施工组织必须在施工前做好充分的准备工作，包括施工阶段划分、施工进场准备、施工任务划分和人员配备等工作。
2.土方开挖阶段。
在地下变电站的土方开挖阶段，施工组织必须制定合理的开挖方案和施工流程，确保土方开挖质量和进度达到要求。
3.施工配套管线安装阶段。
在地下变电站建设中，配套管线的安装是一个重要的环节，施工组织必须科学安排施工时间和工序，保证配套管线的质量和工期的完成。
4.变电站结构施工阶段。
浅谈地下变电站结构的抗震分析及设计隨着城市化进程的快速发展，现今我国地下工程的建设和人流的通达量已经位居世界的前列，因此为了有效的配合地铁的运行，要在地铁站的起点和终点设置相应的配套地下变电站。
由于建设工艺的需求，需要对变电站结构进行较多的开孔，因此就会削弱楼板的整体刚度。
因此地下变电站的抗震分析和设计已经成为了地铁建设的重要工程。
必须通过合理的抗震设计方法对地下变电站结构的抗震性能进行合理设计。
一、地下变电站结构的特点和不利抗震因素通常情况下地铁的建设会受到地下水位的影响，由于地下水水压的影响，会使整体的地下结构产生不均匀的变形而地下变电站又因为其自身结构特性如其竖向荷载较大会增加变形现象。
因此为了提高地下变电站的抗震性能，就使得整体结构的竖向承载力以及竖向的刚度要具有更高的要求。
因此现今我国的地下变电站的结构设计综合考虑了这些因素相应的进行了结构的抗震设计，多采用结构性能较好，刚度较大的现浇混凝土的框架-剪力墙结构，在这之中框架结构的设置通常设置在地下建筑的中心位置，而剪力墙结构则设置在建筑物的临近的外围结构的周围。
因此为了不同的使用功能特性，地下变电站结构和地上的变电站结构以及其它的地下的结构相比，存在着许多自身独有的特性，因此地下变电站的结构体系存在许多独有的受力特点，并存在一些相应的不利抗震因素。
（一）地下变电站的受力特点和结构体系1.结构荷载（1）侧向的压力较大。
主要的结构表现是会随着地下深度的增加而受力增大，从而促使结构的水平荷载增加。
（2）恒载所占的比例较大。
主要的表现是指四周的水土荷载比例较大，如上部的覆土压力和底板的水浮力等。
（3）地震的作用，由于地下结构所需要承受的地震作用同常规的地面建筑相比具有较大的区别，所以地下变电站结构的抗震表现是会随着土体的运动而发生同时的位移。
2.结构体系（1）水平的结构体系，主要指的是地下变电站的楼板同地面结构的楼盖体系具有很大的不同，地下变电站的楼板的类型主要是典型的偏压构件，同时需要有大量的开洞、较小的穿线孔、和电缆竖井等。

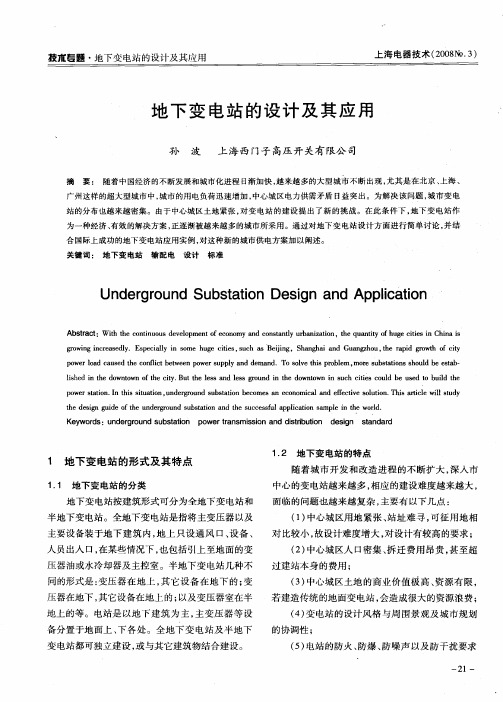

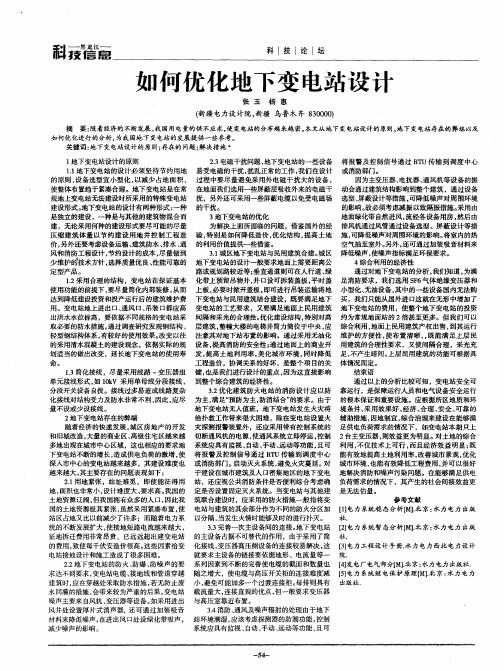

文章如何优化地下变电站设计
优化地下变电站设计主要涉及以下几个方面：
1. 空间布局和布置：地下变电站的空间布局需要合理规划，确保设备安全、有效利用空间和方便维护。
可采用合理的设备布置、通道设置和防火防爆措施，确保设备间的通风、散热和安全运行。
2. 设备选择和布置：在地下变电站设计中，选择合适的设备类型和规格是关键。
需要充分考虑设备的尺寸、重量、散热和安全等因素，确保设备能够满足变电站的需求，并适应地下环境的特点。
同时，根据电力系统的要求，合理布置设备，确保设备之间的间距和排列符合规范要求。
3. 安全防护措施：地下变电站应考虑安全防护措施，包括防水、防火、防雷击以及通风和气体监测系统的设置等。
需要采用适当的材料和工艺，确保设备和人员的安全。
4. 环境适应性：由于地下环境的特殊性，地下变电站需要考虑地下水位、土层情况、防腐蚀和排水等问题。
在设计中应综合考虑地下环境的特点，并选择适当的防护措施和材料，以确保地下变电站的稳定运行。
5. 健全的监控和通信系统：地下变电站应配备健全的监控和通信系统，以便远程监控运行状态、故障检测和报警。
采用先进的监控与通信技术，实现远程管理和数据采集，提高运维效率和可靠性。
通过综合考虑上述因素，可以优化地下变电站的设计，提高其安全性、可靠性和适应性。
在设计过程中，需要进行充分的规划和评估，并遵守相关的设计标准和规范。
同时，与相关专业人员和企业进行合作，充分利用先进技术和经验，以确保设计的可行性和可靠性。
地下变电站设计施工技术相关问题的探讨摘要：本篇文章首先简单概括了地下变电站的特点，然后主要对新时期我国地下变电站设计的主要问题进行了深入探究，并分重点析了地下变电站实际施工技术。
关键词：地下变电站；设计施工；问题；技术分析；引言电力是非常主要的资源与能源，电力对于一个国家来说有着至关重要的意义，我国一直都很重视电力设施建设与发展，对于我国地区发展相对缓慢、能源的匾乏现状，我国先后开发了农村电网与西电东送一系列世纪性重大工程。
在国家的支持与鼓励下，我国的电力建筑在电力方面取得了很大的成果，如电力设备、工程建筑水平、电力技术等都取得了很大的进步。
然而，电力建设取得成效的同时，我国对发现与探讨电力建设工程中存在的问题非常重视，从而努力的给子解决与处理，以促进我国电力行业能够长久的健康发展。
1地下变电站及其综合自动化系统的特点地下变电站主要具有两个特点：第一，位置特殊。
全地下变电站建设在人口密集的商业区域，建设时要重点考虑变电站整体的电气布置与主体建筑的协调性。
此外，由于其特殊性，建设过程中通常不考虑扩建的可能。
第二，一切从简。
由于室内地方有限，在满足系统需求的前提下，变电站接线形式要尽可能简化。
作为无人站，为了设备维护的方便，站内选用常规的、可用于地下的室内GIS电气设备。
变电站综合自动化系统利用先进的计算机技术、现代电子技术、通信技术和信息处理技术等，实现对变电站二次设备（包括继电保护、控制、测量、信号、故障录波、自动装置及远动装置等）功能进行重新组合、优化设计，是对变电站全部设备的运行情况执行监视、测量、控制和协调的一种综合性自动化系统。
2 新时期我国地下变电站设计的主要问题2.1 我国变电站建设前期出现的问题在论述新时期我国地下变电站建设与设计中存在的问题时，主要从不同角度，按照地下变电站建设的先后顺序，对电变站建设不同阶段所存在的问题进行简单、概要的论述。
我国地下变电站建设前期存在的问题主要有：项目建设前期建筑材料的采买、准备工作不充足、施工前期对障碍物清除难度大等问题。
城市地下变电站开发设计施工技术若干问题的探讨摘要：在我国城市地下空间面临深层和大规模开发利用前景的趋势下，本文将对于地下变电站工程涉及的结构设计、建筑防水以及施工技术等诸方面的问题作工程技术特点的概略分析和讨论。
关键词：城市地下空间设计防水施工Abstract: in our country the city underground space development and utilization prospects of deep and large scale face the trend, this article will for underground substation engineering relates to the structure design, construction waterproof and construction technology and other aspects of the problems of engineering technical characteristics of summary analysis and discussion.Key words: city underground space, design, waterproof, construction前言在我国扩大城市化进程中，令人担忧的是，将面临着由于人口急剧膨胀，使城市规模急剧发展的巨大压力。
在这种压力下，不得不增加城市用地和用地容积率。
为了减小城市公共设施用地、提高城市用地的利用率，城市变电站工程将面临向地下空间开发利用发展的挑战。
1 地下变电站的结构设计1.1 结构选型城市地下建筑选用结构类型应从建筑功能、地质情况、环境条件、建筑材料、施工方法等因素以及结合地下建筑的特殊性进行综合考虑。
一般工程中可采用耐久性好、施工可塑性强的现浇钢筋混凝土结构；对于地质条件较好的浅埋小跨度结构（如管仓、隧道等）则可选用砌体结构。
关于地下变电站的设计探讨摘要：从建筑角度论述城市地下变电站的现状、优缺点、布置形式，对地下变电站的设计难点、注意事项提出解决措施，并对地下变电站地面部分与周围环境如何协调作了详细的阐述。
关键词：地下变电站；吊装口；环境协调1地下变电站现状及优缺点自20世纪90年代起，随着社会经济的迅速发展，各行各业对电力的需求都在不断增长，尤其是北京、上海、广州、深圳等特大城市中心区，用电负荷更加密集。
为了保证大城市中心区安全可靠的用电，妥善解决此类地区用地紧张、站址选择困难，以及土地昂贵，征地拆迁费用较高带来的建设问题，结合地区规划整体要求，为提高土地利用率、改善城市景观、优化城市环境，上述城市开始研究并陆续建设地下变电站。
目前，北京、上海等已经投运220k V和110k V全地下变电站10 0多座，其中北京居多。
把城市中的变电站布置在地下，优点是可与广场、商业楼、办公楼等公共设施合建，既可以节约用地、充分利用公共资源，又可以减少变电站噪音对周围环境的影响，使变电站与这些公共建筑融合在一起，美化了城市景观。
与常规地面变电站相比，地下变电站具有投资大、维护成本高、设备选型要求高、设备的散热排放难以及土建施工难度较大等缺点。
2 地下变电站设计原则为了减少占地，地下变电站一般分层布置。
大型设备如主变、G I S设备等布置在下层，这样布置除了能满足电气工艺要求外，还使结构受力更合理，减少了主变的噪声对地面的影响。
就目前已经建成投运的地下变电站来看，比较典型的布局是：最底层一般是电缆夹层、储油池、水池、泵房等，再往上的层是主变房、G I S配电室、高压室、电抗器室、电容器室等，主控制室、继电器室、空调机房等则布置在地下一层，地面一般只有吊装口、进排风口、警传值班室等，也有部分变电站把散热器、控制室置于地面。
2．1 地下变电站设备进出口的设置全地下变电站设备的进出均通过吊装口来实现，吊装口一般设有大、小吊装口2种。
主变压器、G I S设备等均从大吊装口进入室内，小型设备和日常检修设备从小吊装口进出。
地下变电站设计施工技术相关问题的探讨摘要：随着城市化的不断推进，人们对各种生活设施的需求也越来越大。
其中最重要的一个因素就是地下变电所的设计与建造。
如果使用这种技术，不仅可以节约大量的资源，还可以让人类拥有一个美丽的家园。
地下变电所的出现，给人类带来了极大的方便，同时也对城市的发展和进步起到了一定的推动作用。
因此，下面对地下变电所的建设技术进行了重点阐述。
关键词：地下变电站；设计原则；技术运用引言电力作为可再生能源已经成为当今社会的必要能源之一，对各行各业的生产与发展起到关键性的促进作用。
由于政府对电力建设的扶持和鼓励，电力建设在电力设备、工程建设、电力技术等领域都有了长足的发展。
但是，随着我国电力建设事业的不断发展，我国也越来越关注和研究电力建设项目中出现的问题，为今后的发展做好准备。
1地下变电站及其综合自动化系统的特点1.1城市地下变电站与周围环境的协调由于地下变电所大多建在市区，且大部分都在居民周围。
因此需要对变电站的设计要与周围的居民生活环境相协调。
像是变电站的外观建筑、周围的绿化面积等都要与城市建筑相吻合。
变电站的设计需要适应居民环境的基础上进行建造，既满足居民的用电需求，又满足城市的美观性能。
1.2地下变电站设备进出口的设置整个地下变电所设备的出入都是由起重孔来完成，吊口一般设有大、小两种。
吊装口既可以作为进风口，又可以在起重通道和设备房之间设置防火卷帘，以满足消防和防火分区的需要。
在条件许可的前提下，将吊机与采光井、进风井合并起来，比如在吊孔处加一个采光顶棚，在一侧加一个进风百页，这样既能保证设备的出入，又能保证地下部分的通道通风和采光，改善地下变电所的内部环境。
对于多层的地下变电所，其层高可以达到30-40米，相当于十多层的居民楼，因此建议在地下车站的设计中，应考虑安装2-3 t的货梯，以便于日常维护和保养，并便于操作人员进行日常检查。
1.3地下变电所的特点第一是其特殊的地理位置。
关于地下变电站的设计探讨
摘要：从建筑角度论述城市地下变电站的现状、优缺点、布置形式，对地下变电站的设计难点、注意事项提出解决措施，并对地下变电站地面部分与周围环境如何协调作了详细的阐述。
关键词：地下变电站；吊装口；环境协调
1地下变电站现状及优缺点
自20世纪90年代起，随着社会经济的迅速发展，各行各业对电力的需求都在不断增长，尤其是北京、上海、广州、深圳等特大城市中心区，用电负荷更加密集。
为了保证大城市中心区安全可靠的用电，妥善解决此类地区用地紧张、站址选择困难，以及土地昂贵，征地拆迁费用较高带来的建设问题，结合地区规划整体要求，为提高土地利用率、改善城市景观、优化城市环境，上述城市开始研究并陆续建设地下变电站。
目前，北京、上海等已经投运220k V和110k V全地下变电站10 0多座，其中北京居多。
把城市中的变电站布置在地下，优点是可与广场、商业楼、办公楼等公共设施合建，既可以节约用地、充分利用公共资源，又可以减少变电站噪音对周围环境的影响，使变电站与这些公共建筑融合在一起，美化了城市景观。
与常规地面变电站相比，地下变电站具有投资大、维护成本高、设备选型要求高、
设备的散热排放难以及土建施工难度较大等缺点。
2 地下变电站设计原则
为了减少占地，地下变电站一般分层布置。
大型设备如主变、G I S设备等布置在下层，这样布置除了能满足电气工艺要求外，还使结构受力更合理，减少了主变的噪声对地面的影响。
就目前已经建成投运的地下变电站来看，比较典型的布局是：最底层一般是电缆夹层、储油池、水池、泵房等，再往上的层是主变房、G I S配电室、高压室、电抗器室、电容器室等，主控制室、继电器室、空调机房等则布置在地下一层，地面一般只有吊装口、进排风口、警传值班室等，也有部分变电站把散热器、控制室置于地面。
2．1 地下变电站设备进出口的设置
全地下变电站设备的进出均通过吊装口来实现，吊装口一般设有大、小吊装口2种。
主变压器、G I S设备等均从大吊装口进入室内，小型设备和日常检修设备从小吊装口进出。
有永久顶盖的吊装口天面设有吊车，而顶盖为可拆卸(如采光棚、预制钢筋混凝土)的吊装口设备直接由室外吊人地下室内设备房或水平运输通道。
吊装口可兼作进风道用，为满足消防及防火分区的要求，吊装口与设备房、运输通道之间设有防火卷帘。
条件允许的情况下优先把吊装口和采光井、进风井结合在一起，例如在吊装
孔上盖装采光顶，在侧面设进风百页，这样既满足设备进出要求，又可以使地下的部分走廊有良好的通风和一定的采光，改善地下变电站的室内环境，这对于有人值守的地下变电站极其重要，也与绿色节能环保理念是一致的。
对于层数较多的地下变电站，由于层高较高，总建筑深度可达3 0～4 0 m左右，相当于十几层住宅楼的高度，在设计地下站时宜考虑设置2～3t的货梯，方便日常维修维护时小件设备工具的运输，同时也方便运行人员的正常巡视。
2．2地下变电站生活配套设施的设置
目前国内的地下变电站一般为22 0k V或110 k V规模( 500kV的仅有在建的上海世贸变电站)，一般为无人或少人值守，但也要本着以人为本的原则，适当设置和完善一些必要的配套生活设施。
例如长期住人的房间警传室，由于占地面积不大，宜尽量布置在地面以上，以改善值守人员的环境条件。
另外，地下变电站楼层较高，对地面距离较长，考虑到施工、设备安装及正常维修期间的工作人员的需要，仍应在适当的楼层设卫生间、洗手盘、污水池等设施，卫生间生活污水及地面废水均排至底层集水池，集水池设置潜水排污泵提升排至市政污水排水管道。
2．3地下变电站的装修
地面以上建( 构) 筑物的外装修应考虑与其周围环境的协调，常用的材料有外墙砖、铝合金板、石材等。
地下部分的室内装修与常规的地面户内变电站差别不大，有的甚至更简单，楼地面针对不同功能，房间分别采用水泥砂浆、地砖、活动地板、环氧自流平( 漆)、无砂混凝土地坪等，墙面及天花涂防酶涂料，由于外围墙容易受潮导致粉刷脱落，这些部位宜贴瓷砖，排风机房、主变房等噪音比较大的设备房内侧墙面可铺吸声材料，以降低室内环境噪声。
2．4 地下变电站的防火疏散
普通地面户内变电站的地下电缆层防火分区大小划分按《建筑设计防火规范》有关厂房地下室防火分区规定执行，属丙类二级，防火分区允许的最大面积应为500m，而地下变电站的防火分区最大允许面积主要执行《火力发电厂与变电站设计防火规范》(G B50229—20 06 ) 第11.4.3条规定“地下变电站每个防火分区的建筑面积不应大于10 0 0m”，在满足安全疏散的防火要求情况下，可以尽量减少通向地面的楼梯出口。
地下变电站由于室内布置主变、电容器等带油设备，其火灾危险性应为丙类，所以地下变电站的疏散楼梯应按封闭楼梯来设计而由于一般地下变电站楼梯问不具备天然采光和自然通风条件，根据《建筑设计防火规范》(GB50016—2006)第7. 4 .2条规定“ 当不能天然采光和自然通风时，应按防烟楼梯间的要求设置”，楼梯问入口处应增设防烟前室，并在楼梯间设加压送风管道井。
2．5地下变电站地面部分与周围环境的协调
由于城市电力负荷的需要，地下变电站大多建设在城市中心地带，因此规划环保部门对变电站的景观环境要求也较高。
与公共建筑合建的地下变电站因为是整体设计，容易达到效果，但对于相对独立的地下变电站，由于地面有建构筑物突出，而且变电站对上地面空地往往也有较高的景观要求，所以除了要求变电站自身有良好的外观外，还要处理好与周围环境的协调关系。
解决地下变电站与环境的协调关系，主要有以下措施：( 1 ) 控制变电站的地面占地面积和建筑高度。
在满足工艺要求的情况下，尽量把设备布置在地下，控制好地面建构筑物的高度：( 2 ) 变电站建成后通过对建筑周围的场地、建筑外墙、屋顶等多方位绿化，种植的树种及绿化风格与周围既有的绿化保持协调一致；( 3 ) 建筑风格平民化。
变电站突出地面的部分建筑应打破以往变电站那种拒人千里的工业建筑风格，营造一种亲民气氛，主动创造既安全又平易近人的空间，这样不仅可以避免对景观的破坏，还可以成为该地区的点缀甚至可以成为新的景观。
可行的办法是变电站地面范围不设实体围墙或铁围栏，可用绿篱笆灵活分隔，在保安条件允许的情况下，也可以设计成一个自由开放的空间及绿化广场，普通市民可到此休闲散步，还可以把建筑立面进行有规律的单元划分，使较大的建筑体型轻巧化。
另外建筑风格宜采用民用建筑的元素，如采用陶瓦或小青瓦坡屋顶，檐口及外墙设置横向装饰线条，门窗设置门窗套，外墙局部采用天然文化石，建筑颜色以温和色为主等等。
变电站建筑增加了诸多民用建筑的元素，绿树篱笆代替了高高的围墙，人们可以近距离的感受变电站，一个富于人文气息的变电站，有利于消除或缓解人们对变电站的误解或排斥心理
3结束语
在城市中心区域建设地下变电站是有效可行的，经过合理的布置，可以与城市环境很好的融合，缓解了城市中心的供电压力。
处理好地下变电站地面部分与环境的协调问题，其给人的感觉不再是城市的累赘，而是城市中的小品，是市民休憩的绿色场所。
