电磁感应配套习题-刘圣利

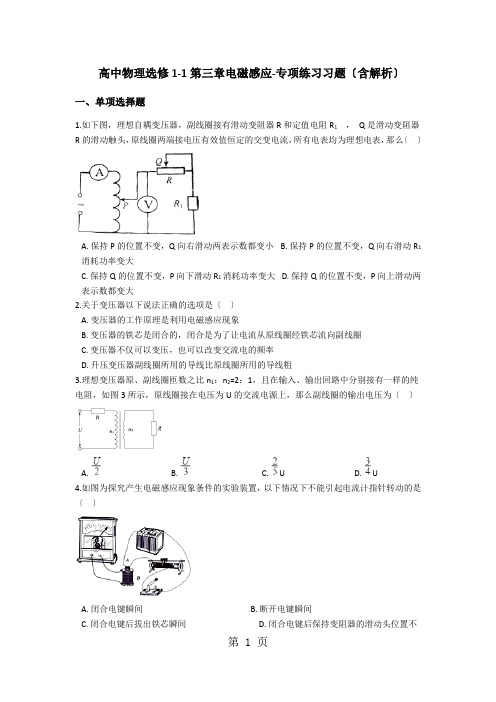

高中物理选修1-1第三章电磁感应-专项练习习题〔含解析〕一、单项选择题1.如下图，理想自耦变压器，副线圈接有滑动变阻器R和定值电阻R1，Q是滑动变阻器R的滑动触头，原线圈两端接电压有效值恒定的交变电流，所有电表均为理想电表，那么〔〕A.保持P的位置不变，Q向右滑动两表示数都变小B.保持P的位置不变，Q向右滑动R1消耗功率变大C.保持Q的位置不变，P向下滑动R1消耗功率变大D.保持Q的位置不变，P向上滑动两表示数都变大2.关于变压器以下说法正确的选项是〔〕A.变压器的工作原理是利用电磁感应现象B.变压器的铁芯是闭合的，闭合是为了让电流从原线圈经铁芯流向副线圈C.变压器不仅可以变压，也可以改变交流电的频率D.升压变压器副线圈所用的导线比原线圈所用的导线粗3.理想变压器原、副线圈匝数之比n1：n2=2：1，且在输入、输出回路中分别接有一样的纯电阻，如图3所示，原线圈接在电压为U的交流电源上，那么副线圈的输出电压为〔〕A. B. C.U D.U4.如图为探究产生电磁感应现象条件的实验装置，以下情况下不能引起电流计指针转动的是〔〕A.闭合电键瞬间B.断开电键瞬间C.闭合电键后拔出铁芯瞬间D.闭合电键后保持变阻器的滑动头位置不变5.关于感应电流，以下说法中正确的选项是〔〕A.只要穿过线圈的磁通量发生变化，线圈中就一定有感应电流B.只要闭合导线做切割磁感线运动，导线中就一定有感应电流C.假设闭合电路的一局部导体不做切割磁感线运动，闭合电路中一定没有感应电流D.当穿过闭合电路的磁通量发生变化时，闭合电路中一定有感应电流6.如下图，A，B是两个完全一样的灯泡，L是自感系数较大的线圈，其直流电阻忽略不计．当电键K闭合或断开时，以下说法正确的选项是〔〕A.K闭合时，A比B先亮，然后A熄灭B.K闭合时，B比A先亮，然后B逐渐变暗，A逐渐变亮C.K断开时，AB一齐熄灭D.K断开时，B灯立即熄灭，A灯逐渐熄灭7.如图为日光灯的电路图，以下说法正确的选项是〔〕A.日光灯的启动器是装在专用插座上的，当日光灯正常发光时，取下启动器，会影响灯管发光B.假如启动器丧失，作为应急措施，可以用一小段带绝缘外皮的导线启动日光灯C.日光灯正常发光后，灯管两端的电压为220VD.镇流器在启动器中两触片接触时，产生瞬时高电压二、多项选择题8.如下图，M是一小型理想变压器，接线柱a、b接在电压μ=311sin314t〔V〕的正弦交流电源上，变压器右侧局部为一火警报警系统原理图，其中R2为用半导体热敏材料〔电阻率随温度升高而减小〕制成的传感器，所有电表均为理想电表，电流表A2为值班室的显示器，显示通过R1的电流，电压表V2显示加在报警器上的电压〔报警器未画出〕，R3为一定值电阻．当传感器R2所在处出现火情时，以下说法中正确的选项是〔〕A.A1的示数增大，A2的示数减小B.A1的示数增大，A2的示数增大C.V1的示数增大，V2的示数增大D.V1的示数不变，V2的示数减小9.如图，理想变压器原、副线圈分别接有额定电压一样的灯泡a和b.当输入电压U为灯泡额定电压的10倍时，两灯泡均能正常发光．以下说法正确的选项是()A.原、副线圈匝数比为9∶1B.原、副线圈匝数比为1∶9C.此时a和b的电功率之比为9∶1D.此时a和b的电功率之比为1∶910.如下图，A，B，C是三个完全一样的灯泡，L是一个自感系数较大的线圈〔直流电阻可忽略不计〕．那么〔〕A.S闭合时，A灯立即亮，然后逐渐熄灭B.S闭合时，B灯立即亮，然后逐渐熄灭C.电路接通稳定后，S断开，C灯逐渐熄灭D.电路接通稳定后，三个灯亮度一样11.在图所示的实验电路中，带铁芯的、电阻较小的线圈L与灯A并联，当合上电键K，灯A 正常发光，那么以下说法正确的选项是〔〕A.当断开K时，灯A立即熄灭B.当断开K时，灯A突然闪亮后熄灭C.假设用电阻值与线圈L一样的电阻取代L接入电路，当断开K时，灯A立即熄灭D.假设用电阻值与线圈L一样的电阻取代L接入电路，当断开K时，灯A突然闪亮后熄灭12.某小型水电站的电能输送示意图如下图，发电机通过升压变压器T1和降压变压器T2向用户供电。

人教版（2019）必修第三册《13.3电磁感应现象及应用》2024年同步练习卷（1）一、单选题：本大题共14小题，共56分。

1.首先发现电流的磁效应和电磁感应现象的物理学家分别是()A.安培和法拉第B.法拉第和特斯拉C.奥斯特和安培D.奥斯特和法拉第2.下列现象中，属于电磁感应现象的是()A.磁场对电流产生力的作用B.变化的磁场使闭合电路产生感应电流C.插入通电螺线管中的软铁棒被磁化D.电流周围产生磁场3.如图所示，有一正方形闭合线圈，在足够大的匀强磁场中运动，下列四个图中能产生感应电流的是图()A. B. C. D.4.如图所示的实验中，能观察到灵敏电流计指针发生偏转的是()A.甲图中将导体棒ab沿平行于磁感线方向移动B.乙图中磁铁静止在线圈中C.丙图中开关闭合，且电路稳定后D.丙图中开关闭合，移动滑动变阻器的滑片P时5.探究电磁感应现象的实验装置如图所示，下列操作不能使电流计指针偏转的是()A.闭合开关瞬间B.断开开关瞬间C.闭合开关后，拔出线圈A瞬间D.线圈A放在线圈B中不动6.如图所示，虚线MN左侧存在垂直于纸面的匀强磁场，闭合线框位于纸面内，在其由位置Ⅰ沿直线运动到位置Ⅱ的过程中，穿过线框的磁通量的变化和有无感应电流正确的是()A.磁通量一直变小B.磁通量一直不变C.有感应电流D.没有感应电流7.如图，是话筒的原理图．在弹性膜片后面粘接金属线圈，线圈处于永久磁体的磁场中，声波使膜片振动，将声音信号变为电信号．下列说法正确的是()A.话筒是利用电流的热效应工作的B.话筒是利用电磁感应原理工作的C.膜片振动时，穿过金属线圈的磁通量不变D.膜片振动时，金属线圈中不会产生感应电流8.在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是()A.将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化B.在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化C.将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流的变化D.绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化9.下列给出了四幅与感应电流产生条件相关的情景图，判断正确的是()A.图甲，水平直导线中电流逐渐减小时，其正下方的水平金属圆线圈中有感应电流B.图乙，正方形金属线圈以虚线为轴匀速转动时，线圈中有感应电流C.图丙，矩形导线框以其任何一条边为轴转动时，线框中都有感应电流产生D.图丁，正方形导线框加速离开同一平面内的条形磁体时，线框中有感应电流产生10.如图所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A中没有感应电流的是()A.线圈中通以恒定的电流B.通电时，使变阻器的滑片P左右移动C.电键合上的瞬间D.电键断开的瞬间11.如图所示，闭合矩形金属线圈abcd位于固定通电长直导线附近，线圈与导线始终在同一平面内，线圈的两个边与导线平行。

高三电磁感应专题一、选择题30．下列叙述中，符合历史事实的是（ ）A ．丹麦物理学家奥斯特发现电流的磁效应B ．卡文迪许总结出了万有引力定律并测出了万有引力常量C ．亚里士多德认为力是维持物体运动状态的原因D ．法拉第发现了电磁感应现象31．如图所示，先后以速度v 1和v 2匀速把一矩形线圈水平拉出有界匀强磁场区域，且v 1=2v 2，则在先后两种情况下（ ）A ．线圈中的感应电动势之比为E 1∶E 2=2∶1B ．线圈中的感应电流之比为I 1∶I 2=1∶2C ．线圈中产生的焦耳热之比Q 1∶Q 2=1∶4D ．通过线圈某截面的电荷量之比q 1∶q 2=1∶132．用均匀导线做成的正方形线圈边长为l ，正方形的一半放在垂直于纸面向里的匀强磁场中，如图所示，当磁场以的变化率增强时，则（ ）A ．线圈中感应电流方向为acbdaB ．线圈中产生的电动势22l t B E ⋅∆∆= C ．线圈中a 点电势高于b 点电势 D ．线圈中a 、b 两点间的电势差为22l t B ⋅∆∆33．如图所示，电阻不计的平行光滑金属导轨与水平面的倾角为θ，下端与阻值为R 的电阻相连，磁感应强度为B 的匀强磁场垂直穿过导轨平面，现使长为l 、质量为m 的导体棒从ab 位置以平行于斜面的初速度向上运动，滑行到最远位置a ′b ′之后又下滑，已知导体棒运动过程中的最大加速度为2g sin θ，g 为重力加速度，轨道足够长，则（ ）A ．导体棒下滑的最大速度为22sin mgRB lθ B ．R 上的最大热功率是22222sin m g R B lθ C ．导体棒返回到ab 位置前已经达到下滑的最大速度D ．导体棒返回到ab 位置时刚好达到下滑的最大速度34．如图所示，表面粗糙的斜面固定在水平地面上，并处在方向垂直纸面向外的、磁感应强度为B 的匀强磁场中。

质量为m ，带电量为+Q 的小滑块从斜面顶端由静止开始下滑。

在滑块下滑过程中，下列说法正确的是（ ）A ．在开始下滑时，滑块具有最大加速度B ．滑块达到达地面时的动能大小与B 的大小无关C ．当B 足够大时，滑块可能静止在斜面上D ．当B 足够大时，滑块最后可能沿斜面匀速下滑35．如图所示，相距为d 的两条水平虚线L 1、L 2之间是方向水平向里的匀强磁场，磁感应强度为B ，正方形线圈abcd 边长为l （l <d ），质量为m ，电阻为R ，将线圈在磁场上方高h 处静止释放，cd 边刚进入磁场时速度为v 0，cd 边刚离开磁场时速度也为v 0，则下列说法正确的是（ ）A．线圈进入磁场的过程中，感应电流为逆时针方向B．线圈进入磁场的过程中，可能做加速运动C．线圈穿越磁场的过程中，线圈的最小速度可能为mgR/B2l2D．线圈从ab边进入磁场到ab边离开磁场的过程，感应电流做的功为mgd36．在光滑水平桌面上有一边长为l的正方形线框abcd，bc边右侧有一等腰直角三角形匀强磁场区域efg，三角形腰长为l，磁感应强度垂直桌面向下，abef可在同一直线上，其俯视图如图所示，线框从图示位置在水平拉力F作用下向右匀速穿过磁场区，线框中感应电流i（）及拉力F随时间t的变化关系可能是（以逆时针方向为电流的正方向，时间单位为l/v）37．如图所示，在方向竖直向下、磁感应强度为B的匀强磁场中，沿水平面固定一个V 字型金属框架CAD，已知∠A=θ，导体棒EF在框架上从A点开始在外力作用下，沿垂直EF方向以速度v匀速向右平移，使导体棒和框架始终构成等腰三角形回路。

2025高考物理步步高同步练习必修3第十三章3电磁感应现象及应用[学习目标] 1.知道什么是电磁感应现象.2.通过实验探究感应电流产生的条件.3.了解电磁感应现象的应用．一、划时代的发现1．“电生磁”的发现：1820年，奥斯特发现了电流的磁效应．2．“磁生电”的发现1831年，法拉第发现了电磁感应现象．3．电磁感应：法拉第把他发现的磁生电的现象叫作电磁感应，产生的电流叫作感应电流．二、产生感应电流的条件1．实验：探究感应电流产生的条件探究一：如图甲实验中，让导体棒在磁场中保持相对静止时或者平行于磁场运动时，无论磁场多强，闭合回路中都没有电流，当导体ab做切割磁感线运动时，闭合回路中有电流产生．探究二：如图乙，当线圈A的电流不变时，线圈B所在的回路中没有电流产生；当线圈A 的电流变化时，线圈B所在回路中就有了电流．2．产生感应电流的条件：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中就产生感应电流．三、电磁感应现象的应用生产、生活中广泛使用的变压器、电磁炉等都是根据电磁感应制造的．1．判断下列说法的正误．(1)只要闭合电路内有磁通量，闭合电路中就有感应电流产生．(×)(2)穿过闭合线圈的磁通量发生变化时，线圈内部就一定有感应电流产生．(√)(3)闭合电路的一部分导体做切割磁感线运动时，电路中会产生感应电流．(√)(4)不论电路是否闭合，只要电路中磁通量发生变化，电路中就有感应电流．(×)2.如图所示，条形磁体A沿竖直方向插入线圈B的过程中，电流表G的指针(选填“不偏转”或“偏转”)；若条形磁体A在线圈B中保持不动，电流表G的指针(选填“不偏转”或“偏转”)．答案偏转不偏转一、磁通量的变化磁通量的变化大致可分为以下几种情况：(1)磁感应强度B不变，有效面积S发生变化．如图(a)所示．(2)面积S不变，磁感应强度B发生变化．如图(b)所示．(3)磁感应强度B和面积S都不变，它们之间的夹角发生变化．如图(c)所示．例1(2022·普洱市景东一中高二月考)如图所示，在条形磁体外面套着一圆环，当圆环由磁体N极向下平移到磁体S极的过程中，圆环所在处的磁感应强度和穿过圆环的磁通量变化的情况是()A．磁感应强度和磁通量都逐渐增大B．磁感应强度和磁通量都逐渐减小C．磁感应强度先减弱后增强，磁通量先增大后减小D．磁感应强度先增强后减弱，磁通量先减小后增大答案C解析当圆环由磁体N极向下平移到磁体S极的过程中，磁感应强度先减弱后增强；磁铁内部磁感线与外部磁感线的总数相等，所以穿过圆环的磁感线条数一定是内部大于外部，则外部磁感线条数越多，总磁通量越小，所以穿过圆环的磁通量先增大后减小．故选C.针对训练1如图所示，通电直导线右边有一个矩形线框，线框平面与直导线共面，若使线框逐渐远离(平动)通电导线，则穿过线框的磁通量将()A．逐渐增大B．逐渐减小C．保持不变D．不能确定答案B解析线框远离导线时，穿过线框的磁感应强度减小，线框的面积不变，所以穿过线框的磁通量减小．故选B.二、产生感应电流的条件1．实验：探究感应电流产生的条件(1)实验一：如图所示，导体棒AB做切割磁感线运动时，线路中电流产生，而导体棒AB顺着磁感线运动时，线路中电流产生．(均选填“有”或“无”)(2)实验二：如图所示，当条形磁体插入或拔出线圈时，线圈中电流产生，但条形磁体在线圈中静止不动时，线圈中电流产生．(均选填“有”或“无”)(3)实验三：如图所示，将小线圈A插入大线圈B中不动，当开关S闭合或断开时，电流表中电流通过；若开关S一直闭合，当改变滑动变阻器的阻值时，电流表中电流通过；而开关S一直闭合，滑动变阻器的滑动触头不动时，电流表中电流通过．(均选填“有”或“无”)(4)归纳总结：实验一：导体棒做切割磁感线运动，回路的有效面积发生变化，从而引起了磁通量的变化，产生了感应电流．实验二：磁体插入或拔出线圈时，线圈中的磁场发生变化，从而引起了磁通量的变化，产生了感应电流．实验三：开关闭合、断开或滑动变阻器的滑动触头移动时，小线圈A中电流变化，从而引起穿过大线圈B的磁通量变化，产生了感应电流．三个实验共同特点是：产生感应电流时闭合回路的磁通量都发生了变化．答案(1)有无(2)有无(3)有有无2．感应电流产生条件的理解不论什么情况，只要满足电路闭合和磁通量发生变化这两个条件，就必然会产生感应电流；反之，只要产生了感应电流，那么电路一定是闭合的，且穿过该电路的磁通量也一定发生了变化．例2(多选)(2021·北京四中期中)如图所示，下列情况能产生感应电流的是()A．如图甲所示，导体棒AB顺着磁感线运动B．如图乙所示，条形磁体插入或抽出线圈C．如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直闭合D．如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直闭合，改变滑动变阻器接入电路的阻值答案BD解析导体棒顺着磁感线运动，没有切割磁感线，穿过闭合电路的磁通量没有发生变化，无感应电流，故选项A错误；条形磁体插入线圈时线圈中的磁通量增加，抽出线圈时线圈中的磁通量减少，都产生感应电流，故选项B正确；开关S一直闭合，回路中为恒定电流，螺线管A产生的磁场稳定，螺线管B中的磁通量无变化，线圈中不产生感应电流，故选项C错误；开关S一直闭合，滑动变阻器接入电路的阻值变化，回路中的电流变化，螺线管A产生的磁场发生变化，螺线管B中磁通量发生变化，产生感应电流，故选项D正确．例3(多选)下图中能产生感应电流的是()答案BD解析A选项中，电路没有闭合，无感应电流；B选项中，面积增大，通过闭合电路的磁通量增大，有感应电流；C选项中，穿过圆环的磁感线相互抵消，磁通量恒为零，无感应电流；D选项中，穿过闭合电路的磁通量减小，有感应电流．判断是否产生感应电流的技巧1．电路闭合和磁通量发生变化是产生感应电流的两个条件，二者缺一不可．2．磁通量发生变化，其主要内涵体现在“变化”上，磁通量很大，若没有变化，也不会产生感应电流．若开始时磁通量虽然是零，但是磁通量是变化的，仍然可以产生感应电流．针对训练2(2021·衡水中学期中)如图所示，条形磁体正上方放置一矩形线框，线框平面水平且与条形磁体平行，则线框由N极匀速平移到S极的过程中，线框中的感应电流的情况是()A．线框中始终无感应电流B．线框中始终有感应电流C．线框中开始有感应电流，当线框运动到磁体中部时无感应电流，过中部后又有感应电流D．线框中开始无感应电流，当线框运动到磁体中部时有感应电流，过中部后又无感应电流答案B解析条形磁体周围的磁感线如图所示，由线框位置可知，线框从N极的正上方向右移动至S极正上方过程中，在N极正上方时，有磁感线穿过线框，在磁体正中间时，穿过线框的磁通量为零，在S极正上方时，又有磁感线穿过线框，所以，在线框向右运动的过程中，磁通量始终在变化，所以线框中始终有感应电流．故选B.考点一电磁感应现象的发现及认识1．(多选)自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献．下列说法正确的是()A．奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系B．楞次发现了电流的磁效应，拉开了研究电与磁相互关系的序幕C．法拉第发现了电磁感应现象，揭示了磁现象和电现象之间的联系D．焦耳发现了电流的热效应，定量得出了电能和热能之间的转换关系答案ACD解析奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系，故A正确，B错误；法拉第发现了电磁感应现象，揭示了磁现象和电现象之间的联系，故C正确；焦耳发现了电流的热效应，定量得出了电能和热能之间的转换关系，故D正确．2．(多选)下面属于电磁感应现象的是()A．闭合电路的一部分导体做切割磁感线运动时，在电路中产生电流的现象B．通电导体周围产生磁场C．变化的磁场使闭合电路中产生电流D．电荷在电场中定向移动形成电流答案AC解析闭合电路的一部分导体做切割磁感线时，在电路中产生电流的现象是电磁感应现象，故A正确；通电导体周围产生磁场属于电流的磁效应，故B错误；变化的磁场使闭合电路中产生电流是因磁通量的变化形成感应电流，属于电磁感应现象，故C正确；电荷在电场中定向移动形成电流不是电磁感应产生的电流，不属于电磁感应现象，故D错误．考点二磁通量变化情况的判断3．(多选)闭合线圈按如图所示的方式在磁场中运动，则穿过闭合线圈的磁通量发生变化的是()答案AB解析A图中，图示状态Φ＝0，转动过程中Φ不断变化，因此磁通量发生变化；B图中线圈离直导线越远磁场越弱，磁感线越疏，所以当线圈远离导线时，线圈中磁通量不断变小；C图中线圈中的磁通量为零，在向下移动过程中，线圈的磁通量一直为零，磁通量不变；D 图中，随着线圈的转动，B与S都不变，B又垂直于S，所以Φ＝BS始终不变，故A、B正确．4.如图所示，在同一平面内有四根彼此绝缘的直导线，分别通有大小相同、方向如图所示的电流，要使由四根直导线所围成的面积内的磁通量增加，则应切断哪一根导线中的电流()A．切断i1B．切断i2C．切断i3D．切断i4答案D解析根据安培定则判断出四根通电直导线中电流在所围面积内产生的磁场方向，可知只有i4中电流产生的磁场垂直于纸面向外，则要使磁通量增加，应切断i4，故选D.5.如图所示，一环形线圈沿条形磁铁的轴线，从磁铁N极的左侧A点运动到磁铁S极的右侧B点，A、B两点关于磁铁的中心对称，则在此过程中，穿过环形线圈的磁通量将()A．先增大，后减小B．先减小，后增大C．先增大，后减小、再增大，再减小D．先减小，后增大、再减小，再增大答案A解析穿过线圈的磁通量应以磁铁内部磁场为主的，而内部的磁感线是一定值，在A、B点时，外部磁感线比较密，即与内部相反的磁感线多，相抵后剩下的内部的磁感线就少；中间位置时，外部磁感线比较疏，即与内部相反的磁感线少，相抵后剩下的内部的磁感线就多．所以两端磁通量小，中间磁通量大，A正确．考点三有无感应电流的判断6.(2021·哈尔滨市宾县月考)法拉第在1831年发现了“磁生电”现象．如图所示，他把两个线圈绕在同一个软铁环上，线圈A和电池连接，线圈B用长直导线连通，在长直导线正下方平行于导线放置一个小磁针，下列有关实验现象的说法中正确的是()A．只要线圈A中电流足够大，小磁针就会发生偏转B．线圈A闭合开关电流稳定后，线圈B匝数较少时小磁针不偏转，匝数足够多时小磁针偏转C．线圈A和电池接通瞬间，小磁针会偏转D．线圈A和电池断开瞬间，小磁针不会偏转答案C解析小磁针会不会偏转取决于线圈B中有没有电流，而线圈B中有没有电流取决于线圈B 中的磁通量是否发生变化，当线圈A中电流足够大，但不变化时，线圈B中无感应电流，小磁针不会发生偏转，A错误；当线圈A闭合开关电流稳定后，穿过线圈B的磁通量不发生变化，所以小磁针也不会发生偏转，故B错误；线圈A和电池接通或断开的瞬间，穿过线圈B 的磁通量发生变化，所以线圈B中有感应电流，则小磁针会偏转，故C正确，D错误．7．(多选)下列情况中都是线框在磁场中做切割磁感线运动，其中线框中有感应电流的是()答案BC解析A中导体虽然“切割”了磁感线，但穿过闭合线框的磁通量并没有发生变化，没有感应电流．B中线框的一部分导体“切割”了磁感线，穿过线框的磁感线条数越来越少，线框中有感应电流．C中虽然与A近似，但由于是非匀强磁场，运动过程中，穿过线框的磁感线条数增加，线框中有感应电流．D中线框尽管是部分切割，但磁感线条数不变，无感应电流．故选B、C.8.(2021·哈尔滨市南岗区期中)某实验装置如图所示，在铁芯P上绕着两个线圈A和B.如果线圈A中电流i随时间t的关系有如图所示的A、B、C、D四种情况，那么在t1到t2这段时间内，哪种情况线圈B中没有感应电流()答案A解析通过线圈A的电流发生变化，电流产生的磁感应强度发生变化，穿过线圈B的磁通量发生变化，才能产生感应电流，在t1到t2这段时间内，B、C、D图中线圈A中的电流发生变化，线圈B中会产生感应电流，而A图中电流不变，在线圈B上不产生感应电流，故选A.9.(多选)(2022·贺州市平桂高级中学高二月考)如图所示，导线ab和cd互相平行，则下列四种情况中，导线cd中有电流产生的是()A．开关S闭合或断开的瞬间B．开关S是闭合的，但滑动触头向左滑C．开关S是闭合的，但滑动触头向右滑D．开关S始终闭合，滑动触头不动答案ABC解析导线cd中有电流产生的原因是回路中的磁通量发生变化，上半部分中的磁场是由导线ab中的电流激发的，如果想让磁感应强度变化，导线ab中的电流应发生变化，开关闭合或断开瞬间，电流从无到有或从有到无，发生了变化；开关闭合，滑动触头向左滑，电流减小；开关闭合，滑动触头右滑，电流变大；开关闭合，滑动触头不变，电流不变．故A、B、C 正确，D错误．10.(多选)(2021·黄冈中学期中)如图所示，是一水平放置的矩形线圈abcd，在细长的磁体的N 极附近竖直下落，整个下落过程中线圈保持水平，由图中的位置A经过位置B到位置C，这三个位置都靠得很近且位置B刚好在条形磁体的中心轴线上．在这个过程中，下列说法正确的是()A．由位置A到位置B，线圈内不产生感应电流B．由位置A到位置B，线圈内产生感应电流C．由位置B到位置C，线圈内产生感应电流D．由位置B到位置C，线圈内不产生感应电流答案BC解析如图所示，作出线圈下落过程示意图，由图可知，从位置A到位置B的过程中，从线圈下面向上穿过线圈的磁通量减少(B位置时，Φ＝0)；而从位置B到位置C时，从线圈上面向下穿过线圈的磁通量增加，故由位置A到位置B和位置B到位置C的两个过程中，穿过线圈的磁通量都发生变化，线圈中都会产生感应电流，故B、C正确，A、D错误．11.如图所示，一通电螺线管b放在闭合金属线圈a内，螺线管的中心线恰好和线圈的一条直径MN重合．要使线圈a中产生感应电流，可采用的方法有()A．使螺线管在线圈a所在平面内转动B．使螺线管中的电流发生变化C．使线圈a以MN为轴转动D．使线圈a以与MN垂直的直径为轴转动答案D解析题图所示位置，线圈a所在平面与磁感线平行，穿过线圈的磁通量为零，当按A、B、C所述方式变化时，磁通量不变，不产生感应电流；按D所述方式变化时，由于线圈a与磁场夹角变化引起磁通量变化，能够产生感应电流，故选D.12.(多选)在匀强磁场中有两根平行的金属导轨，磁场方向与导轨平面垂直，导轨上有两根可沿导轨平动的导体棒ab、cd，两根导体棒匀速移动的速度大小分别为v1和v2，如图所示，则下列情况可以使回路中产生感应电流的是()A．ab、cd均向右运动，且v1＝v2B．ab、cd均向右运动，且v1>v2C．ab、cd均向左运动，且v1>v2D．ab向右运动，cd向左运动，且v1＝v2答案BCD解析ab、cd均向右运动，当v1＝v2时，闭合回路的磁通量不变，故无感应电流产生，A项错误；B、D两项所述情况，闭合回路的磁通量增加，C项所述情况，闭合回路的磁通量减少，均有感应电流产生，故B、C、D正确．13.(多选)如图所示，水平面内有两条相互垂直且彼此绝缘的通电长直导线，以它们为坐标轴构成一个平面直角坐标系．四个相同的圆形闭合线圈在四个象限内完全对称地放置，两直导线中的电流大小与变化情况相同，电流方向如图所示，当两直导线中的电流都增大且变化量相同时，四个线圈a 、b 、c 、d 中感应电流的情况是( )A ．线圈a 中有感应电流B ．线圈b 中有感应电流C ．线圈c 中无感应电流D ．线圈d 中无感应电流答案 AD解析 由安培定则可判断出两通电直导线产生的磁场在第Ⅰ、Ⅲ象限中方向均相同，当两直导线中的电流都增大时，线圈a 、c 中磁通量增大，产生感应电流，选项A 正确，C 错误；利用对称性和安培定则可判断出两通电直导线产生的磁场在第Ⅱ、Ⅳ象限中方向均相反，且线圈b 、d 中的磁通量为零，当两直导线中的电流都增大且变化量相同时，线圈b 、d 中的磁通量仍为零，线圈b 、d 中无感应电流，选项B 错误，D 正确．14.如图所示，一有界匀强磁场，宽度为d ，使一边长为l 的正方形导线框以速度v 向右匀速通过磁场区域，若d ＞l ，则导线框通过磁场过程中，导线框中不产生感应电流的时间应等于( )A.d vB.lv C.d －l v D.d －2l v 答案 C解析 当导线框刚好完全进入磁场时至导线框刚好要出磁场时，穿过导线框的磁通量不发生变化，导线框中不会产生感应电流，对应的位移为d －l ，所以时间为t ＝d －lv ，选项C 正确．4电磁波的发现及应用[学习目标] 1.了解麦克斯韦电磁场理论，知道电磁场的概念.2.知道电磁波的特点，掌握电磁波波长、频率、波速之间的关系.3.知道电磁波谱中各种电磁波的排列顺序，了解各种电磁波的应用，了解电磁波的能量．一、电磁场1．麦克斯韦电磁场理论(1)变化的磁场产生电场①在变化的磁场中放入一个闭合电路，由于穿过电路的磁通量发生变化，电路中会产生感应电流．这个现象的实质是变化的磁场在空间产生了电场．②即使在变化的磁场中没有闭合电路，也同样会在空间产生电场．(2)变化的电场产生磁场变化的电场就像导线中的电流一样，会在空间产生磁场，即变化的电场产生磁场．2．电磁场：变化的电场和磁场互相联系，所形成的不可分割的统一体．二、电磁波1．产生：周期性变化的电场和周期性变化的磁场交替产生，由近及远地向周围传播，形成电磁波．2．特点(1)电磁波可以在真空中传播．(2)电磁波的传播速度等于光速．(3)光在本质上是一种电磁波．即光是以波动形式传播的一种电磁振动．三、电磁波谱电磁波的能量电磁波通信1．电磁波谱(1)概念：按电磁波的波长或频率大小的顺序把它们排列起来，就是电磁波谱．(2)电磁波的波速c与波长λ、频率f的关系是c＝λf.(3)电磁波在真空中的速度c＝3×108 m/s.(4)各种电磁波按波长由大到小排列顺序为：无线电波、红外线、可见光、紫外线、X射线、γ射线．(5)各种电磁波的特性①无线电波：用于广播、卫星通信、电视等的信号传输．②红外线：用来加热理疗等．③可见光：照亮自然界，也可用于通信．④紫外线：用于消毒．⑤X射线：用于诊断病情．⑥γ射线：可以摧毁病变的细胞．2．电磁波的能量(1)光是一种电磁波，光具有能量．(2)电磁波具有能量，电磁波是一种物质．判断下列说法的正误．(1)变化的磁场可以产生电场，但变化的电场不能产生磁场．(×)(2)电磁波在空气中可以传播，在真空中不能传播．(×)(3)光在真空中的速度与电磁波在真空中的速度相同，光是一种电磁波．(√)(4)无线电波、红外线、可见光、紫外线都属于电磁波．(√)一、麦克斯韦电磁场理论1．麦克斯韦电磁场理论(1)变化的磁场周围会产生电场麦克斯韦提出，在变化的磁场周围会激发出一种电场，不管有无闭合电路，变化的磁场激发的电场总是存在的，如图所示．(2)变化的电场周围会产生磁场麦克斯韦从场的观点得出，即使没有电流存在，只要空间某处的电场发生变化，就会在其周围产生磁场．2．对麦克斯韦电磁场理论的理解恒定的磁场不产生电场恒定的电场不产生磁场均匀变化的磁场在周围空间产生恒定的电场均匀变化的电场在周围空间产生恒定的磁场不均匀变化的磁场在周围空间产生变化的电场不均匀变化的电场在周围空间产生变化的磁场周期性变化的磁场在周围空间产生同频率的周期性变化的电场周期性变化的电场在周围空间产生同频率的周期性变化的磁场例1(2021·南宁一中月考)关于麦克斯韦电磁场理论，下列说法正确的是()A．电场周围一定产生磁场，磁场周围一定产生电场B．稳定的电场周围产生稳定的磁场，稳定的磁场周围产生稳定的电场C．均匀变化的电场周围产生均匀变化的磁场，均匀变化的磁场周围产生均匀变化的电场D．周期性变化的电场周围产生周期性变化的磁场，周期性变化的磁场周围产生周期性变化的电场答案D解析稳定的电场不能产生磁场，稳定的磁场不能产生电场，A、B错误；均匀变化的电场周围产生稳定的磁场，均匀变化的磁场周围产生稳定的电场，C错误；根据麦克斯韦电磁场理论，可知周期性变化的电场周围产生周期性变化的磁场，周期性变化的磁场周围产生周期性变化的电场，D正确．二、电磁波1．电磁波的形成周期性变化的电场和磁场交替产生，形成电磁场，电磁场由近及远传播，形成电磁波．2．电磁波的特点(1)在传播方向上，任意一点的E和B都随时间周期性变化，E和B相互垂直，且与电磁波的传播方向垂直．如图．(2)电磁波可以在真空中传播．电磁波在真空中传播速度等于光速c＝3×108 m/s.(3)电磁场储存电磁能，电磁波的发射过程就是辐射能量的过程．(4)只有周期性变化的电场和磁场相互激发才能形成电磁波．(5)电磁波是电磁场在空间中的传播，电磁场是一种客观存在的物质——场物质．3．电磁波的波速对于电磁波，用λ表示电磁波的波长、f表示频率、c表示波速，则有c＝λf.例2(多选)关于电磁波，下列说法中正确的是()A．只要电场或磁场发生变化，就能产生电磁波B．麦克斯韦首先预言了电磁波的存在，赫兹最先用实验证实了电磁波的存在C．电磁波和机械波都依赖于介质才能传播D．电磁波具有能量，电磁波的传播是伴随着能量向外传递的答案BD解析要想产生电磁波，变化的电场(或磁场)产生的磁场(或电场)必须是周期性变化的，A错误；麦克斯韦首先预言了电磁波的存在，赫兹最先用实验证实了电磁波的存在，选项B正确；电磁波可以在真空中传播，选项C错误；电磁波具有能量，电磁波的传播过程，也就是能量的传播过程，D正确．例3电磁波在真空中传播的速度c＝3×108 m/s，有一个广播电台的频率f＝90.0 MHz，这个电台发射的电磁波的波长λ为()A．2.70 m B．270 mC．3.00 m D．3.33 m答案D解析根据c＝λf可得，λ＝3×10890.0×106m≈3.33 m．故选D.三、电磁波谱1．电磁波谱电磁波按波长由大到小排列顺序为无线电波、红外线、可见光、紫外线、X射线、γ射线．它们共同构成了范围广阔的电磁波谱．2．不同电磁波的特性和用途种类波长范围特性应用无线电波大于1 mm波动能力强通信、广播、射电望远镜红外线760～106 nm热作用强烘干、红外遥感、测温、夜视仪可见光400～760 nm感光性强照明、照相紫外线10～400 nm化学作用、荧光作用消毒、荧光效应、促使人体合成维生素DX射线0.001～10 nm较强的穿透能力透视人体、检查金属零件的质量γ射线小于10－3 nm穿透能力最强医学上的γ刀技术、探测金属内部的缺陷例4下面列出一些医疗器械的名称和这些器械运用的物理现象．请将相应的字母填写在运用这种现象的医疗器械后面的空格上．。

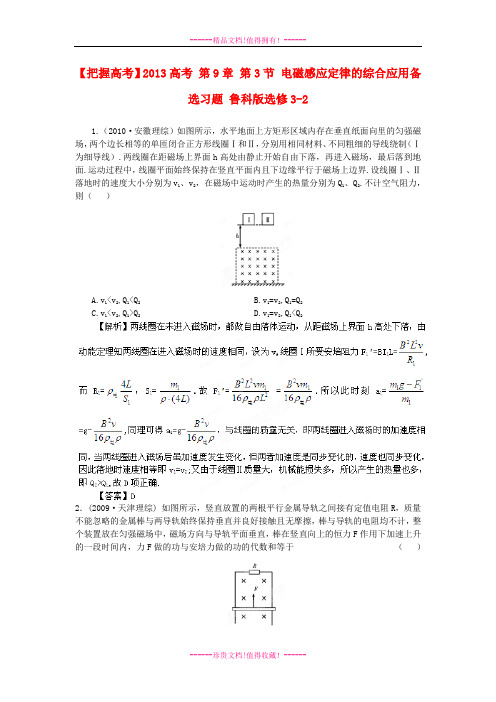

【把握高考】2013高考第9章第3节电磁感应定律的综合应用备选习题鲁科版选修3-21.（2010·安徽理综）如图所示，水平地面上方矩形区域内存在垂直纸面向里的匀强磁场，两个边长相等的单匝闭合正方形线圈Ⅰ和Ⅱ，分别用相同材料、不同粗细的导线绕制（Ⅰ为细导线）.两线圈在距磁场上界面h高处由静止开始自由下落，再进入磁场，最后落到地面.运动过程中，线圈平面始终保持在竖直平面内且下边缘平行于磁场上边界.设线圈Ⅰ、Ⅱ落地时的速度大小分别为v1、v2，在磁场中运动时产生的热量分别为Q1、Q2.不计空气阻力，则（）A.v1<v2,Q1<Q2B.v1=v2,Q1=Q2C.v1<v2,Q1>Q2D.v1=v2,Q1<Q22．(2009·天津理综) 如图所示，竖直放置的两根平行金属导轨之间接有定值电阻R，质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦，棒与导轨的电阻均不计，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，棒在竖直向上的恒力F作用下加速上升的一段时间内，力F做的功与安培力做的功的代数和等于（）A.棒的机械能增加量B.棒的动能增加量C.棒的重力势能增加量D.电阻R 上放出的热量3. (2009·福建理综)如图所示，固定放置在同一水平面内的两根平行长直金属导轨的间距为d ，其右端接有阻值为R 的电阻，整个装置处在竖直向上磁感应强度大小为B 的匀强磁场中．一质量为m (质量分布均匀)的导体杆ab 垂直于导轨放置，且与两导轨保持良好接触，杆与导轨之间的动摩擦因数为μ.现杆在水平向左、垂直于杆的恒力F 作用下从静止开始沿导轨运动距离l 时，速度恰好达到最大(运动过程中杆始终与导轨保持垂直)．设杆接入电路的电阻为r ，导轨电阻不计，重力加速度大小为g .则此过程( )A ．杆的速度最大值为(F －μmg )RB 2d2 B ．流过电阻R 的电荷量为Bdl R ＋rC ．恒力F 做的功与摩擦力做的功之和等于杆动能的变化量D ．恒力F 做的功与安培力做的功之和大于杆动能的变化量4. (2010·上海高考)如图，宽度L ＝0.5 m 的光滑金属框架MNPQ 固定于水平面内，并处在磁感应强度大小B ＝0.4 T ，方向竖直向下的匀强磁场中，框架的电阻非均匀分布．将质量m ＝0.1 kg ，电阻可忽略的金属棒ab 放置在框架上，并与框架接触良好．以P 为坐标原点，PQ 方向为x 轴正方向建立坐标．金属棒从x 0＝1 m 处以v 0＝2 m/s 的初速度，沿x 轴负方向做a ＝2 m/s 2的匀减速直线运动，运动中金属棒仅受安培力作用．求：(1)金属棒ab 运动0.5 m ，框架产生的焦耳热Q ；(2)框架中aNPb 部分的电阻R 随金属棒ab 的位置x 变化的函数关系；(3)为求金属棒ab 沿x 轴负方向运动0.4 s 过程中通过ab 的电量q ，某同学解法为：先算出经过0.4 s 金属棒的运动距离x ，以及0.4 s 时回路内的电阻R ，然后代入q ＝ΔΦR＝BLs R求解．指出该同学解法的错误之处，并用正确的方法解出结果．５. 如图所示，光滑的“”形金属导体框竖直放置，质量为m 的金属棒MN 与框架接触良好．磁感应强度分别为B 1、B 2的有界匀强磁场方向相反，但均垂直于框架平面，分别处在abcd 和cdef 区域．现从图示位置由静止释放金属棒MN ，当金属棒刚进入B 1区域，恰好做匀速运动．以下说法中错误的是( )A ．若B 2＝B 1，金属棒进入B 2区域后将加速下滑B．若B2＝B1，金属棒进入B2区域后仍将保持匀速下滑C．若B2<B1，金属棒进入B2区域后可能先加速后匀速下滑D．若B2>B1，金属棒进入B2区域后可能先减速后匀速下滑６.下图中EF、GH为平行的金属导轨，其电阻可不计，R为电阻，C为电容器，AB为可在EF 和GH上滑动的导体横杆.有均匀磁场垂直于导轨平面，若用I1和I2分别表示图中该处导线中的电流，则当横杆AB（）A.匀速滑动时，I1=0，I2=0B.匀速滑动时，I1≠0，I2≠0C.加速滑动时，I1=0，I2=0D.加速滑动时，I1≠0，I2≠0【答案】D７.如图所示，矩形导线框abcd放在变化的磁场中，在外力控制下静止不动，磁感应强度B随时间变化的图象如图所示.t=0时刻磁感应强度的方向垂直纸面向里.在0~4 s时间内，线框ab边受力随时间变化的图象（力的方向规定为以向左为正方向）可能是图中的（）８.如图所示，AB、CD是两根足够长的固定平行金属导轨，两导轨间的距离为L，导轨平面与水平面的夹角为θ，在整个导轨平面内都有垂直于导轨平面斜向上方的匀强磁场，磁感应强度为B，在导轨的AC端连接一个阻值为R的电阻，一根质量为m、垂直于导轨放置的金属棒ab，从静止开始沿导轨下滑，求此过程中ab棒的最大速度.已知ab与导轨间的动摩擦因数为μ，导轨和金属棒的电阻都不计.9.位于竖直平面内的矩形平面导线框abdc,ab长L1=1.0 m,bd长L2=0.5 m，线框的质量m=0.2 kg，电阻R=2 Ω.其下方有一匀强磁场区域，该区域的上、下边界PP′和QQ′均与ab平行.两边界间距离为H，且H>L2，磁场的磁感应强度B=1.0 T，方向与线框平面垂直.如图所示，令线框的dc边从离磁场区域上边界PP′的距离h=0.7 m处自由下落.已知线框的dc边进入磁场以后，在ab边到达边界PP′前，线框的速度已达到这一阶段的最大值.问从线框开始下落到dc边刚刚到达磁场区域下边界QQ′的过程中，磁场作用于线框的安培力做的总功为多少？（g取10 m/s2）。

人教版（2019）必修第三册《13.3电磁感应现象及应用》2024年同步练习卷（12）一、单选题：本大题共10小题，共40分。

1.如图1所示，两根足够长的光滑平行金属导轨固定在水平桌面上，其左侧连接定值电阻R，整个导轨处于垂直导轨平面向下的匀强磁场中，导轨电阻不计。

一质量且电阻不计的细直金属杆ab置于导轨上，与导轨垂直并接触良好。

时刻，杆ab在水平向右的拉力F作用下，由静止开始做匀加速直线运动，力F随时间t变化的图像如图2所示：时刻撤去力F。

整个运动过程中，杆ab的位移大小为()A.8mB.10mC.12mD.14m2.1825年，瑞士物理学家德拉里夫的助手科拉顿将一个螺线管与电流计相连．为了避免强磁性磁铁影响，他把电流计放在另外一个房间，当他把磁铁投入螺线管中后，立即跑到另一个房间去观察，关于科拉顿进行的实验．下列说法正确的是()A.在科拉顿整个操作过程中，电流计不发生偏转B.将磁铁投入螺线管瞬间，电流计发生偏转，但科拉顿跑过去观察时，电流计已不再偏转C.科拉顿无法观察到电流计偏转的原因是当时电流计灵敏度不够D.科拉顿无法观察到电流计偏转的原因是导线过长，电流过小3.在电磁学发展的过程中，许多科学家做出了杰出的贡献，下列说法错误的是()A.奥斯特发现了电流的磁效应B.法拉第发现了电磁感应现象C.楞次发现了电磁感应现象并总结出楞次定律D.法拉第利用电磁感应现象自制了人类历史上第一台发电机4.如图所示实验装置中用于研究电磁感应现象的是()A. B.C. D.5.如图所示，通有恒定电流的导线MN与闭合线框共面，第一次将线框由位置1平移到位置2，第二次将线框绕cd边翻转到位置2，设先后两次通过线框的磁通量变化分别为和，则()A.B.C.D.无法确定6.我国拥有世界上最大的单口径射电望远镜，被称为“天眼”，如图所示。

“天眼”“眼眶”所围圆面积为S，其所在处地磁场的磁感应强度大小为B，与“眼眶”平面平行、垂直的分量分别为、，则穿过“眼眶”的磁通量大小为()A.0B.BSC.D.7.如图所示，闭合圆形线圈放在范围足够大的匀强磁场中，下列说法正确的是()A.线圈向右平移，线圈中产生感应电流B.线圈向上平移，线圈中产生感应电流C.线圈以ab为轴转动，线圈中产生感应电流D.线圈以ab为轴转动，线圈中磁通量不变8.某同学用如图所示装置探究影响感应电流方向的因素。

高二年级物理试卷(七命题人：毕启安一选择题本题共10小题，共50分．有多个选项全部选对的得5分，选不全的得3分，有选错的得0分）1. 如图，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N 极朝下。

当磁铁向下运动时（但未插入线圈内部）（） A . 线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引 B . 线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥 C . 线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引 D . 线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥2. （多选）如图所示电路中，A 、B 是两个完全相同的灯泡，L 是一个理想电感线圈，当S 闭合与断开时，A 、B 的亮度情况是（）A . S 闭合时，A 立即亮，然后逐渐熄灭B . S 闭合时，B 立即亮，然后逐渐熄灭C . S 闭合足够长时间后，B 发光，而A 不发光D . S 闭合足够长时间后，B 立即熄灭发光，而A 逐渐熄灭3（多选）．带电粒子进入云室会使云室中的气体电离，从而显示其运动轨迹．右图是在有匀强云室中观察到的粒子的轨迹，a 和b 是轨迹上的两点，匀强磁场B 垂直纸面向里．该( A ．粒子先经过a 点，再经过b 点B ．粒子先经过b 点，再经过a 点C ．粒子带正电 1D ．粒子带负电4（多选）．在如图所示的U －I 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线为某一电阻R 的伏安特性曲线．用该电源直接与电阻R 相连组成闭合电路，由图象可知（）A ．电源的电动势为3 V，内阻为0.5 ΩB ．电阻R 的阻值为1 ΩC ．电源的输出功率为4 WD ．电源的效率为50%5. 铁路上使用一种电磁装置向控制中心传输信号以确定火车的位置. 能产生匀强磁场的磁铁，被安装在火车首节车厢下面，如图(甲所示(俯视图 . 当它经过安放在两铁轨间的线圈时，便会产生一电信号，被控制中心接收. 当火车通过线圈时，若控制中心接收到的线圈两端的电压信号为图(乙所示，则说明火车在做（）A . 匀速直线运动B . 匀加速直线运动C . 匀减速直线运动D . 加速度逐渐增大的变加速直线运动16. 图甲中的a 是一个边长为为L 的正方向导线框，其电阻为R . 线框以恒定速度v 沿x 轴运动，并穿过图中所示的匀强磁场区域b . 如果以x 轴的正方向作为力的正方向. 线框在图示位置的时刻作为时间的零点，则磁场对线框的作用力F 随时间变化的图线应为图乙中（）7. 如图所示，将一个正方形导线框ABCD 置于一个范围足够大的匀强磁场中，磁场方向与其平面垂直．现在AB 、CD 的中点处连接一个电容器，其上、下极板分别为a 、b ，让匀强磁场以某一速度水平向右匀速移动，则（）A. ABCD 回路中没有感应电流B . A 与D 、B 与C 间有电势差C . 电容器a 、b 两极板分别带上负电和正电D . 电容器a 、b 两极板分别带上正电和负电8（多选）. 如图所示，两根足够长的固定平行金属光滑导轨位于同一水平面，导轨上横放着两根相同的导体棒ab 、cd 与导轨构成矩形回路. 导体棒的两端连接着处于压缩状态的两根轻质弹簧，两棒的中间用细线绑住，它们的电阻均为R ，回路上其余部分的电阻不计. 在导轨平面内两导轨间有一竖直向下的匀强磁场. 开始时，导体棒处于静止状态. 剪断细线后，导体棒在运动过程中（）A . 回路中有感应电动势B . 两根导体棒所受安培力的方向相同C . 两根导体棒和弹簧构成的系统动量守恒，机械能守恒D . 两根导体棒和弹簧构成的系统动量守恒，机械能不守恒9. 如图所示，一个边长为a 、电阻为R 的等边三角形线框，在外力作用下，以速度v匀速穿过宽均为a 的两个匀强磁场. 这两个磁场的磁感应强度大小均为B 方向相反. 线框运动方向与底边平行且与磁场边缘垂直. 取逆时针方向的电流为正。

电磁感应 经典习题解析一、选择题1.粗细均匀的电阻丝围成如图所示的线框，置于正方形有界匀强磁场中，磁感强度为B ，方向垂直于线框平面，图中 ab ＝bc ＝2cd ＝2de ＝2ef ＝2fa ＝2L.现使线框以同样大小的速度 v 匀速沿四个不同方向平动进入磁场，并且速度方向始终与线框先进入磁场的那条边垂直，则在通过如图所示位置时，下列说法中正确的是()A ．ab 两点间的电势差图①中最大B ．ab 两点间的电势差图②中最大C ． 回路电流图③中最大D ． 回路电流图④中最小2.用相同导线绕制的边长为 L 或 2L 的四个闭合导线框，以相同的速度匀速进入右侧匀 强磁场，如图所示．在每个线框进入磁场的过程中， M 、N 两点间的电压分别为Ua 、Ub、Uc 和 Ud .下列判断正确的是()A ．Ua <Ub <Uc <UdB ．Ua <Ub <Ud <UcC ．Ua ＝Ub <Uc ＝UdD ．Ub <Ua <Ud <Uc【答案】Blv【解析】Ua ＝ BLv ，Ub ＝ BLv ，Uc ＝ · B ·2Lv ＝ BLv ，Ud ＝ B ·2L · v ＝ BLv ，故选 B.3.如图所示，两个相同导线制成的开口圆环，大环半径为小环半径的 2 倍，现用电阻不计的导线将两环连接在一起，若将大环放入一均匀变化的磁场中，小环处在磁场外，a 、b 两点间电压为 U 1，若将小环放入这个磁场中，大环在磁场外， a 、b 两点间 电压为 U 2，则()A ． ＝1B ． ＝2C ． ＝4D ． ＝【答案】B【解析】设小环的电阻为 R ，则大环的电阻为 2R ，小环的面积为 S ，则大环的面积为4S ，且 ＝k ，当大环放入一均匀变化的磁场中时，大环相当于电源，小环相当于外电路，所以 E 1 ＝ 4kS ， U 1 ＝R ＝ kS ；当小环放入磁场中时，同理可得 U 2 ＝2R ＝ kS ，故 ＝2.选项 B 正确．4.如图所示，一个半径为 l 的半圆形硬导体 AB 以速度 v 在水平 U 型框架上向右匀速滑动，匀强磁场的磁感应强度为 B ，干路电阻为 R 0，半圆形硬导体 A 、B 的电阻为 r ，其余电阻不计，则半圆形导体 AB 切割磁感线产生的感应电动势大小及 A 、B 之间的电势差分别为()A ．BlvC ． 2BlvB ．B πD ． 2Blv 2Blv【答案】C【解析】根据 E ＝BLv ，感应电动势为 2Blv ，A 、B 间的电势差 U ＝，C 项正确．并联，等效电阻 r ＝5.如图所示，水平桌面上固定有一半径为 R 的金属细圆环，环面水平，圆环每单位长度的电阻为 r ，空间有一匀强磁场，磁感应强度大小为 B 、方向竖直向下；一长度为 2R 、电阻可忽略的导体棒置于圆环左侧并与环相切，切点为棒的中点．棒在拉力的作用下以恒定加速度 a 从静止开始向右运动，运动过程中棒与圆环接触良好．下列说法正确的是()A ． 拉力的大小在运动过程中保持不变B ． 棒通过整个圆环所用的时间为C ． 棒经过环心时流过棒的电流为D ． 棒经过环心时所受安培力的大小为【答案】D【解析】导体棒做匀加速运动，合外力恒定，由于受到的安培力随速度的变化而变化，故拉力一直变化，选项 A 错误；设棒通过整个圆环所用的时间为 t ，由匀变速直线运动的基本关系式可得 2R ＝ at 2，解得 t ＝ ，选项 B 错误；由 v 2－v ＝2ax 可知棒经过环心时的速度 v ＝ ，此时的感应电动势 E ＝2BRv ，此时金属圆环的两侧合，故棒经过环心时流过棒的电流为 I ＝ ＝，选项 C错误；由对选项 C 的分析可知棒经过环心时所受安培力 F ＝BI · 2R ＝，选项 D正确．6.如图所示，水平放置的 U 形线框 abcd 处于匀强磁场之中．已知导轨间的距离为 L ，磁场的磁感应强度为 B 、方向竖直向下．直导线 MN 中间串有电压表(已知导线和电压表的总质量为 m )，水平跨接在 ab 和 cd 上，且与 ab 垂直，直导线与导轨之间的动摩擦因数为 μ，R 为电阻，C 为电容器．现令 MN 以速度 v 0 向右匀速运动，用 U 表示电压表的读数、 q 表示电容器所带的电荷量、 C 表示电容器的电容、 F 表示对 MN 的拉力．因电压表的体积很小，其中导线切割磁感线对MN间电压的影响可忽略．则()A．U＝BLv0F＝＋μmg B．U＝BLvq＝0C．U＝0F＝μmg D．q＝BLCvF＝【答案】C【解析】当棒匀速运动时，电动势不变，故电容器所带电荷量不变，所以电压表中没有电流通过，故电压表的示数为0，根据受力平衡F＝μmg，故选C.7.如图甲所示，平面上的光滑平行导轨MN、PQ上放着光滑导体棒ab、cd，两棒用细线系住，细线拉直但没有张力．开始时匀强磁场的方向如图甲所示，而磁感应强度B 随时间t的变化如图乙所示，不计ab、cd间电流的相互作用，则细线中的张力大小随时间变化的情况为()A．B．C．D．【答案】D【解析】0到t0时间内，根据法拉第电磁感应定律可知感应电动势恒定，感应电流恒定，但因磁场均匀变弱，故两导体棒上的安培力均匀变小，根据左手定则和平衡知识知细线上有拉力，大小等于每个棒受到的安培力，当t0时刻磁场为零，安培力为零．t时刻后，磁场反向变强，两棒间距变小，线上无力．故只有D图正确．8.如图所示，正方形区域MNPQ内有垂直纸面向里的匀强磁场．在外力作用下，一正方形闭合刚性导线框沿QN方向匀速运动，t＝0时刻，其四个顶点M′、N′、P′、Q′恰好在磁场边界中点．下列图象中能反映线框所受安培力F的大小随时间t变化规律的是()【答案】B【解析】第一段时间从初位置到M′N′离开磁场，图甲表示该过程的任意一个位置，切割磁感线的有效长度为M1A与N1B之和，即为M1M′长度的2倍，此时电动势E＝2Bvtv，线框受的安培力F＝2BIvt＝误．，图象是开口向上的抛物线，故A、C错如图乙所示，线框的右端M2N2刚好出磁场时，左端Q2P2恰与MP共线，此后一段时间内有效长度不变，一直到线框的左端与M′N′重合，这段时间内电流不变，安培力大小不变；最后一段时间如图丙所示，从匀速运动至M2N2开始计时，有效长度为A′C′＝l－2vt′，电动势E′＝B(l－2vt′)v，线框受的安培力F′＝，图象是开口向上的抛物线，故D错误，B正确．9.(多选)如图所示，正方形线框的边长为L，电容器的电容为C.正方形线框的一半放在垂直纸面向里的匀强磁场中，当磁感应强度以k为变化率均匀减小时，则()A．线框产生的感应电动势大小为kL2B．电压表没有读数C．a点的电势高于b点的电势D．电容器所带的电荷量为零【答案】BC【解析】由于线框的一半放在磁场中，因此线框产生的感应电动势大小为，A错误；由于线框所产生的感应电动势是恒定的，且线框连接了一个电容器，相当于电路断路，外电压等于电动势，内电压为零，而接电压表的这部分相当于回路的内部，因此，电压表两端无电压，电压表没有读数，B正确；根据楞次定律可以判断，a点的电势高于b点的电势，C正确；电容器所带电荷量为Q＝C，D错误．10.(多选)如图所示，在一竖直平面内的三条平行导线串有两个电阻R和R2，导体棒1PQ与三条导线均接触良好．匀强磁场的方向垂直纸面向里，导体棒的电阻可忽略．若导体棒向左加速运动，则()A．流经R的电流方向向上B．流经R2的电流方向向下1C．流经R的电流方向向下D．流经R2的电流方向向上1【答案】AD【解析】导体棒向左加速运动，由右手定则可判断出，导体棒PQ中感应电动势方向从P到Q，PQ上半部分与R1构成闭合回路，流经R1的电流方向向上，选项A正确，C错误．PQ下半部分与R构成闭合回路，流经R2的电流方向向上，选项D正确，B2错误．11.(多选)用一根横截面为S、电阻率为ρ的硬质导线做成一个半径为r的圆环，ab为圆环的一条直径．如图所示，在ab的左侧存在一个匀强磁场，磁场垂直圆环所在平面，方向如图，磁感应强度大小随时间的变化率＝k(k＜0)．则()A．圆环中产生逆时针方向的感应电流B．圆环具有扩张的趋势C．圆环中感应电流的大小为||D．图中a、b两点间的电势差大小为＝|πkr2|Uab【答案】BD【解析】由题意可知磁感应强度均匀减小，穿过圆环的磁通量减小，根据楞次定律可以判断，圆环中产生顺时针方向的感应电流，圆环具有扩张的趋势，故A错误，B正确；圆环中产生的感应电动势为E＝＝S＝|πr2k|，圆环的电阻为R＝ρ＝，所以圆环中感应电流的大小为I＝＝||，故C错误；图中a、b两点间的电势差Uab ＝I×R＝|πkr2|，故D正确．12.如图甲所示，将长方形导线框abcd垂直磁场方向放入匀强磁场B中，规定垂直ab 边向右为ab边所受安培力F的正方向，F随时间的变化关系如图乙所示．选取垂直纸面向里为磁感应强度B的正方向，不考虑线圈的形变，则B随时间t的变化关系可能是下列选项中的()【答案】ABD【解析】0～1s时间内，ab边受安培力向左逐渐减小，故可知线圈有收缩的趋势，可θ 为：L ＝2xtan ，则回路的总电阻为：R ＝R(2xtan ＋)，知磁通量减小，磁感应强度 B 逐渐减小；同理，在 1～2 s 内 ab 边受安培力向右逐渐增大，故可知线圈有扩张的趋势，可知磁通量增加，磁感应强度 B 逐渐增加；2～3 s 及3～4 s 与 0～1 s 和 1～2 s 相同，故由 B －t 图线可知，选项 A 、B 、D 正确．13.(多选)如图所示，在方向竖直向下、磁感应强度为 B 的匀强磁场中，沿水平面固定一个 V 字型金属框架 CAD ，已知∠A ＝ ，导体棒 EF 在框架上从 A 点开始在拉力 F 作用下，沿垂直 EF 方向以速度 v 匀速向右平移，使导体棒和框架始终构成等腰三角形回路．已知框架和导体棒的材料和横截面积均相同，其单位长度的电阻均为 R ，框架和导体棒均足够长，导体棒运动中始终与磁场方向垂直，且与框架接触良好．关于回路中的电流 I 、拉力 F 和电路消耗的电功率 P 与水平移动的距离 x 变化规律的图象中正确的是()【答案】ACD【解析】设导体棒运动时间为 t 时，通过的位移为 x ＝vt ，则连入电路的导体棒的长度总则电流与 t 的关系式为：I ＝＝＝ ，式中各量均一定，则 I 为定值，故 A 正确，B 错误；外力 F 与安培P＝I2R＝I2R(2xtan＋)，则P与x成正比，故D正确．力大小相等，则F＝BIL＝BI·2x·tan，F与x成正比，故C正确；运动x时的功率为：总14.如图甲所示，正六边形导线框abcdef放在匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B随时间t的变化关系如图乙所示．t＝0时刻，磁感应强度B的方向垂直纸面向里，设产生的感应电流顺时针方向为正、竖直边cd所受安培力的方向水平向左为正．则下面关于感应电流I和cd所受安培力F随时间t变化的图象正确的是()A．B．C．D．【答案】AC【解析】0－2s内，磁场的方向垂直纸面向里，且逐渐减小，根据楞次定律，感应电流的方向为顺时针方向，为正值．根据法拉第电磁感应定律E＝＝B0S为定值，则感应电流为定值I1＝.在2－3s内，磁感应强度方向垂直纸面向外，且逐渐增大，根据楞次定律，感应电流方向为顺时针方向，为正值，大小与0－2s内相同．在3－4，s内，磁感应强度垂直纸面向外，且逐渐减小，根据楞次定律，感应电流方向为逆时针方向，为负值，大小与0－2s内相同．在4－6s内，磁感应强度方向垂直纸面向里，且逐渐增大，根据楞次定律，感应电流方向为逆时针方向，为负值，大小与0－2s内相同．故A正确，B错误；在0－2s内，磁场的方向垂直纸面向里，且逐渐减小，电流恒定不变，根据F A＝BIL，则安培力逐渐减小，cd边所受安培力方向向右，为负值.0时刻安培力大小为F＝2B0I0L.在2s－3s内，磁感应强度方向垂直纸面向外，且逐渐增大，根据F A＝BIL，则安培力逐渐增大，cd边所受安培力方向向左，为正值，3s 末安培力大小为B0I0L.在3－4s内，磁感应强度方向垂直纸面向外，且逐渐增大，则安培力大小逐渐增大，cd边所受安培力方向向右，为负值，第4s初的安培力大小为BIL.在4－6s内，磁感应强度方向垂直纸面向里，且逐渐增大，则安培力大小逐渐增大，cd边所受安培力方向向左，6s末的安培力大小2B0I0L.故C正确，D错误．二、计算题15.如图甲所示，空间存在一有界匀强磁场，磁场的左边界如虚线所示，虚线右侧足够大区域存在磁场，磁场方向竖直向下．在光滑绝缘水平面内有一长方形金属线框，ab 边长为l＝0.2m，线框质量m＝0.1kg、电阻R＝0.1Ω在水平向右的外力F作用下，以初速度v0＝1m/s匀加速进入磁场，外力F大小随时间t变化的图线如图乙所示．以线框右边刚进入磁场时开始计时，求：(1)匀强磁场的磁感应强度B；(2)线框进入磁场的过程中，通过线框横截面的电荷量q；(3)若线框进入磁场过程中F做功为WF＝0.27J，求在此过程中线框产生的焦耳热Q.【答案】(1)0.5T(2)0.75C(3)0.12J【解析】由F－t图象可知，当线框全部进入磁场后，F＝0.2N，线框的加速度a＝＝2m/s2，t＝0时刻线框所受的安培力FA＝BIl＝且F＝0.3N，由牛顿第二定律：F－FA＝ma，解得B＝0.5T.(2)线框进入磁场过程通过横截面电荷量q＝t，由法拉第电磁感应定律得：由闭合电路欧姆定律得：＝＝N，，解得电荷量q＝＝，由匀变速直线运动得：x＝vt＋at2＝0.75m，代入上式，解得q＝0.75C.(3)线框进入磁场过程，由能量守恒定律：WF＝Q＋mv2－mv，v＝v0＋at解得：Q＝0.12J16.如图所示，电阻为2R的金属环，沿直径装有一根长为l，电阻为R的金属杆．金属环的一半处在磁感应强度为B、垂直环面的匀强磁场中，现让金属环在外力驱动下，绕中心轴O以角速度ω匀速转动，求外力驱动金属环转动的功率．(轴的摩擦不计)【答案】【解析】金属环匀速转动时处在磁场中的金属杆切割磁感线产生感应电动势E，相当于闭合回路的电源，其中E＝B·＝B··＝Bl2ω，＝金属杆与金属环构成闭合回路，该电路的总电阻为：R＝r＋R＝＋＋总外R，该电路的总电功率为P＝＝＝电根据能量转化守恒定律P＝P＝.外电17.如图所示，用质量为m、电阻为R的均匀导线做成边长为l的单匝正方形线框MNPQ，线框每一边的电阻都相等．将线框置于光滑绝缘的水平面上．在线框的右侧存在垂直水平面向里的有界匀强磁场，磁场边界间的距离为2l，磁感应强度为B.在垂直MN边的水平拉力作用下，线框以垂直磁场边界的速度v匀速穿过磁场．在运动过程中线框平面水平，且MN边与磁场的边界始终平行．求：(1)线框MN边刚进入磁场时，线框中感应电流的大小；(2)线框MN边刚进入磁场时，M、N两点间的电压；UMN(3)在线框从MN边刚进入磁场到PQ边刚穿出磁场的过程中，水平拉力对线框所做的功W.【答案】(1)(2)Blv(3)【解析】(1)线框MN边在磁场中运动时，感应电动势E＝Blv线框中的感应电流I＝＝(2)M、N两点间的电压＝E＝BlvUMN(3)只有MN边在磁场中时，线框运动的时间t＝此过程线框中产生的焦耳热Q＝I2Rt＝同理，只有PQ边在磁场中运动时线框中产生的焦耳热Q＝根据能量守恒定律得水平拉力做功W＝2Q＝.18.如图所示，一根电阻为R＝12Ω的电阻丝做成一个半径为r＝1m的圆形导线框，竖直放置在水平匀强磁场中，线框平面与磁场方向垂直，磁感应强度为B＝0.2T．现有一根质量为m＝0.1kg、电阻不计的导体棒，自圆形导线框最高点由静止起沿线框下落，在下落过程中始终与线框良好接触，已知下落距离为时，棒的速度大小为v1＝m/s，下落到经过圆心时棒的速度大小为v2＝m/s，试求：(取g＝10m/s2)(1)画出下落距离为时的等效电路图，并求出此时棒产生的感应电动势大小；(2)下落距离为时棒的加速度的大小；(3)从开始下落到经过圆心过程中棒克服安培力做的功及线框中产生的热量．【答案】(1)等效电路图见解析图0.92V(2)8.8m/s2(3)0.44J0.44J【解析】(1)等效电路图如图．导体棒下落时，外电路的电阻并联后总电阻为R＝外产生感应电动势E＝B·2r·cos30°·v1≈0.92V＝R，(2)F＝BI·2rcos30°＝B·安而a＝＝g－·2rcos30°，＝8.8m/s2.(3)由开始下落到经过圆心，应用动能定理有mg r－W＝mv－0，安故克服安培力做的功W＝－W＝mg r－mv≈0.44J安所以Q＝W＝0.44J.。

2023人教版带答案高中物理必修三第十三章电磁感应与电磁波初步微公式版必练题总结单选题1、如图所示，用一束太阳光去照射横截面为三角形的玻璃砖，在光屏上能观察到一条彩色光带。

下列说法正确的是（）A．玻璃对b光的折射率大B．c光子比b光子的能量大C．此现象是因为光在玻璃砖中发生全反射形成的D．减小a光的入射角度，各种色光会在光屏上依次消失，最先消失的是b光答案：BAB．由光路可知，c光的偏折程度较大，可知玻璃对c光的折射率大，则c光的频率较大，根据ε=ℎν可知，c 光子比b光子的能量大，选项A错误，B正确；C．此现象是因为光在玻璃砖中发生折射形成的，选项C错误；D．因sinC=1 n可知，c光的临界角较小，若减小a光的入射角度，各种色光在右侧面的入射角变大，c光的入射角最先达到临界角发生全反射，则最先消失的是c光，选项D错误。

故选B。

2、图中能正确表示通电导线周围磁场或条形磁铁周围磁场的是（）A．B．C．D．答案：AAB．由安培定则可判断，A中电流的磁场正确，故A正确，B错误；CD．条形磁铁外部磁感线从N→S，内部从S→N，故CD错误。

故选A。

3、在“探究感应电流的规律”实验中，电路连接如图所示，合上开关，让铁芯从副线圈上端静止释放，并穿出线圈，已知铁芯长度与副线圈长度相同，则电流传感器采集到的电流图像是下图中的（）A．B．C．D．答案：B让铁芯从副线圈上端静止释放，并穿出线圈，铁芯向下速度越来越大，则穿过副线圈的磁通量变化越来越快，线圈中的磁通量先增加后减少因此感应电流会变化方向，感应电流变大，ACD错误，B正确。

故选B。

4、下列关于电场线和磁感线的说法中正确的是（）A．任意两条磁感线不相交，两条电场线也不相交B．电场线和磁感线都是闭合曲线C．电场线和磁感线都是电场或磁场中实际存在的线D．电场线越密的地方，同一试探电荷所受的电场力越小答案：AA．任意两条磁感线一定不相交，电场线也不相交，否则交点处有两个方向，违反唯一性的特点，故A正确；B．电场线是不闭合曲线，而磁感线是闭合的曲线，故B错误；C．电场线和磁感线都是假想的曲线，并不存在，故C错误；D．电场线越密的地方，电场强度越大，由公式F＝qE知同一试探电荷所受的电场力越大，故D错误。

2023人教版带答案高中物理必修三第十三章电磁感应与电磁波初步微公式版解题技巧总结单选题1、如图所示，空间存在两个磁场，磁感应强度大小均为B，方向相反且垂直纸面，MN、PQ为其边界，OO′为其对称轴。

一导线折成边长为l的正方形闭合回路abcd，回路在纸面内以恒定速度v0向右运动，则（）A．当运动到关于OO′对称的位置时穿过回路的磁通量向外B．当运动到关于OO′对称的位置时穿过回路的磁通量向里C．在从左边磁场运动到右边磁场的过程中穿过回路的磁通量一直减少D．在从左边磁场运动到右边磁场的过程中穿过回路的磁通量先减少后增加答案：DAB．正方形闭合回路运动到关于OO′对称的位置时，穿过回路的两个方向相反的磁场在回路中的面积相等，且磁感应强度大小均为B，故穿过回路的磁通量为零，故AB错误；CD．由图可知正方形闭合回路在从左边磁场运动到右边磁场的过程中，穿过回路的磁通量先减少后增加，故C 错误，D正确。

故选D。

2、为了演示“感应电流的磁场总要阻碍引起感应电流的磁通量的变化”的现象，老师做了这样的演示实验：如图所示，铝制水平横梁两端各固定一个铝环，其中A环是闭合的，B环是断开的，横梁可以绕中间的支点在水平面内转动。

当装置静止不动时，用一磁铁的N极去接近A环，发现横梁绕支点沿顺时针（俯视）方向转动。

若不考虑空气流动对实验结果的影响，关于该实验，下列说法中正确的是（）A．若其他条件相同，磁铁接近A环越快，A环中产生的感应电动势就越大B．若其他条件相同，而将磁铁的N极接近B环，则横梁将绕支点沿逆时针（俯视）方向转动C．无论磁铁靠近A环或B环，相应环中都有焦耳热产生D．若磁铁N极靠近A环，沿磁铁运动方向观察，A环会有沿环顺时针方向的感应电流答案：AA．A环闭合，磁铁接近A环越快，A环中磁通量的变化率越大，根据法拉第电磁感应定律可知产生的感应电动势越大，故A正确；B．B环不闭合，磁铁接近B环时，环内不产生感应电流，因此B环不受磁场的作用力，横杆不转动，故B错误；C．磁铁靠近A环时，在A环内会产生感应电流，从而产生焦耳热，当磁铁靠近B环时，会产生感应电动势，但不会形成感应电流，不会产生焦耳热，故C错误；D．磁铁N极靠近A环时，A环垂直于纸面向里的磁通量增大，所以A环中感应电流的磁场方向垂直于纸面向外，A环中会产生逆时针方向的感应电流，故D错误。
