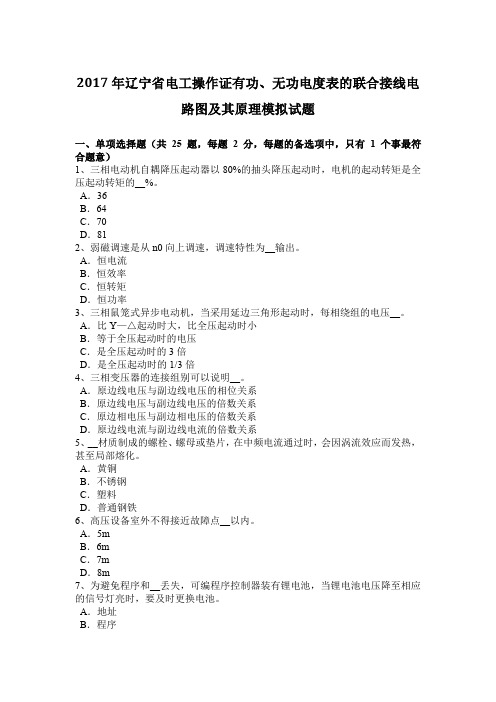

2017年辽宁省电工操作证有功、无功电度表的联合接线电路图及其原理模拟试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、三相电动机自耦降压起动器以80%的抽头降压起动时，电机的起动转矩是全压起动转矩的__%。

A．36B．64C．70D．812、弱磁调速是从n0向上调速，调速特性为__输出。

A．恒电流B．恒效率C．恒转矩D．恒功率3、三相鼠笼式异步电动机，当采用延边三角形起动时，每相绕组的电压__。

A．比Y—△起动时大，比全压起动时小B．等于全压起动时的电压C．是全压起动时的3倍D．是全压起动时的1/3倍4、三相变压器的连接组别可以说明__。

A．原边线电压与副边线电压的相位关系B．原边线电压与副边线电压的倍数关系C．原边相电压与副边相电压的倍数关系D．原边线电流与副边线电流的倍数关系5、__材质制成的螺栓、螺母或垫片，在中频电流通过时，会因涡流效应而发热，甚至局部熔化。

A．黄铜B．不锈钢C．塑料D．普通钢铁6、高压设备室外不得接近故障点__以内。

A．5mB．6mC．7mD．8m7、为避免程序和__丢失，可编程序控制器装有锂电池，当锂电池电压降至相应的信号灯亮时，要及时更换电池。

A．地址B．程序D．数据8、可编程序控制器通过编程，灵活地改变其控制程序，相当于改变了继电器控制的__线路。

A．主、控制B．控制C．软接线D．硬接线9、公差带出现了交叠时的配合称为__配合。

A．基准B．间隙C．过渡D．过盈10、晶体管图示仪的s2开关在正常测量时，一般置于__位置。

A．零B．中间C．最大D．任意11、__以电气原理图，安装接线图和平面布置图最为重要。

A．电工B．操作者C．技术人员D．维修电工12、JS17系列电动式时间继电器由__等部分组成。

A．电磁机构、触头系统、灭弧装置、其他辅件B．电磁机构、触头系统、气室、传动机构、基座C．同步电动机、离合电磁铁、减速卤轮、差动轮系、复位游丝、延时触点、瞬时触点、推动延D．延时环节、鉴幅器、输出电路、电源和指示灯13、JWK系列经济型数控机床通电前检查不包括__。

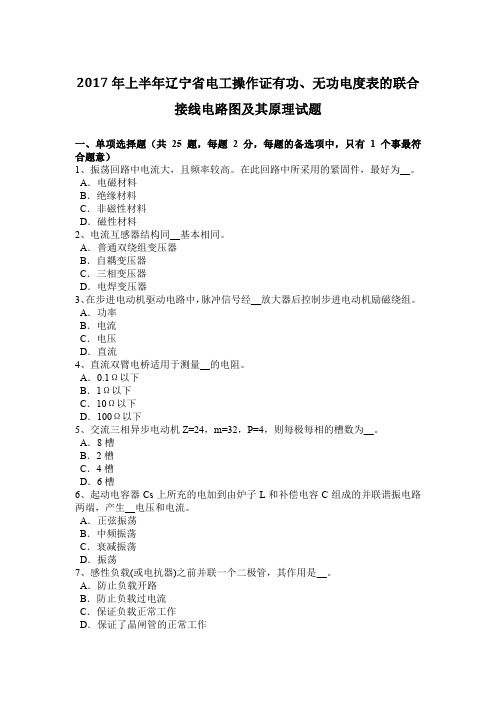

2017年上半年辽宁省电工操作证有功、无功电度表的联合接线电路图及其原理试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、振荡回路中电流大，且频率较高。

在此回路中所采用的紧固件，最好为__。

A．电磁材料B．绝缘材料C．非磁性材料D．磁性材料2、电流互感器结构同__基本相同。

A．普通双绕组变压器B．自耦变压器C．三相变压器D．电焊变压器3、在步进电动机驱动电路中，脉冲信号经__放大器后控制步进电动机励磁绕组。

A．功率B．电流C．电压D．直流4、直流双臂电桥适用于测量__的电阻。

A．0.1Ω以下B．1Ω以下C．10Ω以下D．100Ω以下5、交流三相异步电动机Z=24，m=32，P=4，则每极每相的槽数为__。

A．8槽B．2槽C．4槽D．6槽6、起动电容器Cs上所充的电加到由炉子L和补偿电容C组成的并联谐振电路两端，产生__电压和电流。

A．正弦振荡B．中频振荡C．衰减振荡D．振荡7、感性负载(或电抗器)之前并联一个二极管，其作用是__。

A．防止负载开路B．防止负载过电流C．保证负载正常工作D．保证了晶闸管的正常工作8、移动式电动工具用的电源线，应选用的导线类型是__。

A．绝缘软线B．通用橡套电缆C．绝缘电线D．地埋线9、Swing构件必须添加到Swing顶层容器相关的__。

A．选项板上B．复选框内C．内容面板上D．分隔板上10、为了防止虚焊，__的引线均应预先镀锡。

A．重要元器件B．次要元器件C．一般元器件D．所有元器件11、Z535钻床控制主电路试机时，在停电状态下，调整__。

A．接触器B．热继电器C．组合开关D．按钮12、变压器在传输电功率的过程中仍然要遵守__。

A．电磁感应定律B．动量守恒定律C．能量守恒定律D．阻抗变换定律13、逆变桥由晶闸管VT7～VT10组成。

每个晶闸管均串有空心电感以限制晶闸管导通时的__。

A．电流变化B．电流上升率C．电流上升D．电流14、电磁系测量仪表的铁心，应选用__类型的磁性材料。

辽宁省2016年下半年电工基础知识考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、X6132型万能铣床起动主轴时，先接通电源，再把换向开关SA3转到主轴所需的旋转方向，然后按起动按钮SB3或SB4接通接触器KM1，即可起动主轴电动机__。

A．M1B．M2C．M3D．M42、若固定栅偏压低于截止栅压，当有足够大的交流电压加在电子管栅极上时，管子导电时间小于半个周期，这样的工作状态叫__类工作状态。

A．甲B．乙C．甲乙D．丙3、在电源内部由负极指向正极，即从__。

A．高电位指向高电位B．低电位指向低电位C．高电位指向低电位D．低电位指向高电位4、启动电动机组后工作台高速冲出不受控,产生这种故障有以下__原因。

A．发电机励磁回路电压不足B．电压负反馈过强C．电机扩大机剩磁电压过高D．电机扩大机剩磁电压过低5、一台变压器型号为S7—500/10，500代表__。

A．额定电压500VB．额定电流500VC．额定容量500V AD．额定容量500kV A6、__是使用最普遍的电气设备之一，一般在7Q%～95%额定负载下运行时，效率最高，功率因数大。

A．生活照明线路B．变压器C．工厂照明线路D．电动机7、热电偶输出的__是从零逐渐上升到相应的温度后不再上升呈平台值。

A．电阻值B．热电动势C．电压值D．阻抗值8、剩磁消失而不能发电应重新充磁。

直流电源电压应低于额定励磁电压（一般取100V左右），充磁时间约为__。

A．1～2minB．2～3minC．3～4minD．4～5min9、__材质制成的螺栓、螺母或垫片，在中频电流通过时，会因涡流效应而发热，甚至局部熔化。

A．黄铜B．不锈钢C．塑料D．普通钢铁10、三相异步电动机定子单层绕组的线圈数为__。

A．定子总槽数B．定子总槽数的1/2C．定子总槽数的1/3D．定子总槽数的2倍11、使接口发出信号后自动撤除，信号持续时间可由程序设定；如果程序未设定，系统默认持续时间为__s。

本套试卷为电工精选题库，总共300道题！题目几乎覆盖电工常考的知识点。

题库说明：本套电工题库包含（单项选择题200道，多选题50道，判断题50道）一、单选题(共计200题,每题1分)1.全电路欧姆定律指出，电流的大小与电源内部电阳与负载电阻之和成( )。

A.正比B.反比C.不确定D.相等答案:B2. 电路中任意两点间电位( )称为电压(或称电位差)。

A.之和B.之差C.之积答案:B3. 当通过线圈的电流增大时，自感电势的( )。

A.方向与流过线圈的电流方向相同，增加电流增大B.方向与流过线圈的电流方向相反，增加电流增大C.方向与流过线圈的电流方向相同，阻碍电流增大D.方向与流过线圈的电流方向相反，阻碍电流增大答案:D4. 三相四线照明的有功电能计量应采用( )元件的三相电能表。

(直接接入式)A. 1B. 2C. 3D. 4答案:C5. 鼠笼型异步电动机空载运行的效率与满载运行相比，结果是( )。

A.空载时效率高B.满载时效率离C.二者相同D.无法判断答案:B6. 高处作业是指在坠落高度基准面( )及以上有可能坠落的高处进行的作业。

A.2米B.3米C.4米答案:A7. 特别潮湿的场所应采用( )V的安全特低电压。

A.42B.24C.12答案:C8. 伺服驱动过载可能是负载过大；或加减速时间设定过小；或( )；或编码器故障(编码器反馈脉冲与电动机转角不成比例地变化，有跳跃)。

A.使用环境温度超过了规定值B.伺服电动机过载C.负载有冲击D.编码器故障答案:C9. 运输液化气,石油等的槽车在行驶时,在槽车底部应采用金属链条或导电橡胶使之与大地接触,其目的是( )。

A.中和槽车行驶中产生的静电荷B.泄漏槽车行驶中产生的静电荷C.使槽车与大地等电位答案:B10. 架空电力线路两导线之间的距离，称为线间距离，0.4kV以下的配电线路，不应小于( )。

A.0.1m；B.0.15m；C.0.25m；D.0.35m；答案:B11. 一般先按( )选择截面，然后按发热条件和机械强度进行校验。

2016年上半年辽宁省电动机考试试卷一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、常见维修电工图的种类有：系统图、框图、电路图和__。

A．成套设备配线简图B．设备简图C．装置的内部连接简图D．接线图2、坚持办事公道，要努力做到__。

A．公私不分B．有求必应C．公正公平D．全面公开3、20/5t桥式起重机吊钩加载试机时，加载要__。

A．快速进行B．先快后慢C．逐步进行D．先慢后快4、__不是调节异步电动机转速的参数。

A．变极调速B．开环调速C．转差率调速D．变频调速5、下列控制声音传播的措施中__不属于个人防护措施。

A．使用耳塞B．使用耳罩C．使用耳棉D．使用隔音罩6、M7120型平面磨床的冷却泵电动机，要求当砂轮电动机起动后才能起动，这种方式属于__。

A．顺序控制B．多地控制C．联锁控制D．自锁控制7、JWK系列经济型数控机床通电前检查不包括__。

A．输入电源电压和频率的确认B．直流电源的检查C．确认电源相序D．检查各熔断器8、配电板的尺寸要小于配电柜门框的尺寸，还要考虑到电气元器件__配电板能自由进出柜门。

A．拆卸后B．固定后C．拆装后D．安装后9、Z535型钻床的照明线路由变压器TC供给24V安全电压，SA为接通或断开__的开关。

A．冷却泵电动机B．主轴电动机C．照明D．电源10、进行X6132型万能铣床工作台快速进给的调试时，将操作手柄扳到相应的位置，按下按钮__，KM2得电，其辅助触点接通YC3，工作台就按选定的方向快进。

A．SB1B．SB3C．SB4D．SB511、在市场经济条件下，职业道德具有__的社会功能。

A．鼓励人们自由选择职业B．遏制牟利最大化C．促进人们的行为规范化D．最大限度地克服人们受利益驱动12、CA6140型车床的调试，控制电路试机时，先接通低压断路器QS，检查熔断器Ful前后有无380V__。

A．电流B．电阻C．直流电压D．电压13、在语法检查键操作时，__用于显示出错步序号的指令。

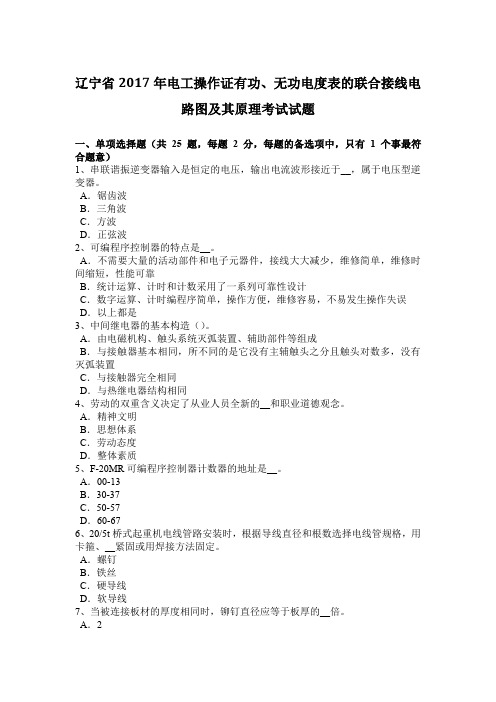

辽宁省2017年电工操作证有功、无功电度表的联合接线电路图及其原理考试试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、串联谐振逆变器输入是恒定的电压，输出电流波形接近于__，属于电压型逆变器。

A．锯齿波B．三角波C．方波D．正弦波2、可编程序控制器的特点是__。

A．不需要大量的活动部件和电子元器件，接线大大减少，维修简单，维修时间缩短，性能可靠B．统计运算、计时和计数采用了一系列可靠性设计C．数字运算、计时编程序简单，操作方便，维修容易，不易发生操作失误D．以上都是3、中间继电器的基本构造（）。

A．由电磁机构、触头系统灭弧装置、辅助部件等组成B．与接触器基本相同，所不同的是它没有主辅触头之分且触头对数多，没有灭弧装置C．与接触器完全相同D．与热继电器结构相同4、劳动的双重含义决定了从业人员全新的__和职业道德观念。

A．精神文明B．思想体系C．劳动态度D．整体素质5、F-20MR可编程序控制器计数器的地址是__。

A．00-13B．30-37C．50-57D．60-676、20/5t桥式起重机电线管路安装时，根据导线直径和根数选择电线管规格，用卡箍、__紧固或用焊接方法固定。

A．螺钉B．铁丝C．硬导线D．软导线7、当被连接板材的厚度相同时，铆钉直径应等于板厚的__倍。

A．2B．3C．1.5D．1.88、下列金属及合金的熔点最低的是__。

A．铅B．钨C．铬D．黄铜9、下列工具中，属于常用低压绝缘基本安全用具的是__。

A．电工刀B．低压验电器C．绝缘棒D．防护眼镜10、在市场经济条件下，职业道德具有__的社会功能。

A．鼓励人们自由选择职业B．遏制牟利最大化C．促进人们的行为规范化D．最大限度地克服人们受利益驱动11、理想的驱动电源应使通过步进电动机很大电感量的绕组电流尽量接近__。

A．矩形波B．三角波C．正弦波D．梯形波12、锗低频小功率三极管型号为__。

A．3ZDB．3ADC．3AXD．3DD13、交流三相异步电动机Z=24，m=32，P=4，则每极每相的槽数为__。

9月份电工考试题单位：姓名：得分：一、填空题（每空1分，共计20分）1、三相电源的三个饶组及三相负载，其常用的连接方式有_星型___连接和___角型___连接。

2、电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子__上__方，并保持_0。

3_______米以上的距离。

3、井下电气三大保护是指___过流_保护，____接地_保护，___漏电___保护。

4、防爆电气设备人井前，应检查其__ 产品合格证___、__防爆合格证____和__煤矿矿用安全标志__及安全性能。

5、对矿井电气保护装置的基本要求有选择性、快速性、灵敏性、动作可靠性6、操作高压电气设备主回路时，操作人员必须戴绝缘手套_______，并穿电工绝缘靴______或站在绝缘台上。

7、井下各级配电电压和各种电气设备的额定电压，高压不超过10000V，低压不超过1140V。

8、辅助接地母线若为裸铜线，其截面积应不小于 25mm2 ；若为钢绞线其截面应不小于50mm2 。

二、选择题（每题2分，共计10分）1、流动电钳工下井时，必须携带便携式（）。

A、光学甲烷检测仪B、甲烷检测仪C、甲烷检测报警仪2、矿井一通三防指加强通风，防瓦斯，防灭火，（）。

A、防冒顶B、防水灾C、防煤尘3、对因瓦斯浓度超过规定被切断电源的电气设备，必须在瓦斯浓度降到（）米以下时，方可通电开动。

A、0.5％B 1.0％ C、1.5％4、用万用表测量交流电压时，黑表笔应插入（）插孔。

A、“一”B、“十”5、煤电钻综合保护装置应每（）进行一次跳闸试验。

A、班B、日C、周三、判断题（每题2分，共计40分）1、《规程》规定，正常情况下，矿井电源应采用分列运行方式，一回路运行时，另一回路备用时，可不带电，以保证供电的连续性（）2、禁井下配电变压器中性点直接接地。

（）3、检修或搬迁电气设备和电缆时，必须切断电源，检查瓦斯，在其巷道风流中瓦斯浓度低于1.5％时，再用与电源相适应的验电笔检验；检验无效后，方可进行导体对地放电。

2016电工证考试试题及答案一、填空1、同步电机的转速与交换电频率之间坚持严厉不变的关系，这是同步电机与异步电机的基础差异之一。

2、凸极式同步电念头的转子由转轴、磁轭和磁极构成。

3、对补缀后的直流电机进行空载实验，其目标在于检讨各机械运转部门是否正常，有无过热、声音、振动现象。

4、直流测速发电机接励磁方法可分为他励式永励与式。

5、整台电机一次调换对折以上的电刷之后，最好先以1/4~1/2的额定负载运行12h 以上，使电刷有较好共同之后再满载运行。

6、对电焊变压器内乱电抗中的气鼓鼓隙进行调节，可以获得分歧的焊接电流。

当气鼓鼓隙增年夜时，电抗器的电抗减小，电焊工作电流增年夜，当气鼓鼓隙减小时，电器的电抗增年夜，电焊工作电流减小。

7、异步电念头做空载实验时，时光不小于1min。

实验时应丈量绕组是否过热或发烧不平均，并要检讨轴承温升是否正常。

8、把持电机的特色是功率小、体积小、重量轻和精度请求高。

9、变压器的线圈绕好后，一、二次绕组的同名端点是断定，而联络组别倒是不断定的。

10、所谓三相对称绕组，是指各相绕组构造参数都雷同，且在空间互有120°相位差的三相绕组。

11、对电机进行尽缘处置方式良多，此中滴浸工艺实用于主动出产线;真空压力浸漆质量很好，但装备较贵;沉醉装备较简略，是今朝出产，补缀时常用的一种浸漆方式。

12、异步电念头补缀后的实验项目包含：绕组对机壳及其相间尽缘电阻、绕组在冷却状况下直流电阻的测定、空载实验、绕组对机壳及其彼此间尽缘的电机强度实验。

13、笼型转子断笼人补缀方式有如下几种：焊接法、冷接法、换条法。

14、绕线转子电念头的转子修复后一般应做机械均衡实验，以免电机运行时发生振动。

15、接触器触点超程的重要感化是?触点磨损今后，仍能靠得住接触，超程的巨细与触点寿命有关。

对于单断点的铜触点一般取消息触点厚度之和的1/3~1/2;对于银或银基触点一般取消息触点厚度之和的1/2~1。

16、电磁式断电器的开释电压(电流)值，取决于衔铁吸上后的终极间隙和弹簧压力。

电路图实操考试题及答案一、单项选择题（每题2分，共10分）1. 在电路中，电压表应如何连接？A. 串联在电路中B. 并联在电路中C. 直接连接在电源两端D. 连接在电路的任意两点答案：B2. 电路中电流的流动方向是如何规定的？A. 从正极流向负极B. 从负极流向正极C. 从电源内部流向外部D. 从电源外部流向内部答案：A3. 欧姆定律中，电阻R的单位是什么？A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 瓦特（W）答案：A4. 电路中，电容器的主要作用是什么？A. 储存电荷B. 储存能量C. 储存电流D. 储存电压答案：A5. 电路中，电感器的主要作用是什么？A. 储存电荷B. 储存能量C. 阻碍电流的变化D. 阻碍电压的变化答案：C二、多项选择题（每题3分，共15分）6. 下列哪些元件属于被动元件？A. 电阻器B. 电容器C. 晶体管D. 二极管答案：A、B7. 在交流电路中，以下哪些量是周期性变化的？A. 电压B. 电流C. 电阻D. 电感答案：A、B8. 电路中，以下哪些因素会影响电阻的大小？A. 材料B. 长度C. 横截面积D. 温度答案：A、B、C、D9. 电路中，以下哪些元件可以作为电源？A. 电池B. 发电机C. 太阳能板D. 电容器答案：A、B、C10. 电路中，以下哪些元件可以作为开关使用？A. 继电器B. 晶体管C. 电容器D. 二极管答案：A、B三、填空题（每题2分，共10分）11. 电路中的开路是指电路中存在______，导致电流无法流动。

答案：断路12. 电路中的短路是指电路中存在______，导致电流绕过负载直接流动。

答案：低电阻路径13. 在电路中，如果电压为12V，电流为2A，则电阻的阻值为______Ω。

答案：614. 电路中的功率P可以通过公式P=______计算。

答案：VI15. 电路中的频率f与周期T的关系是f=______。

答案：1/T四、简答题（每题5分，共20分）16. 请简述串联电路和并联电路的区别。

电工画图考试题及答案一、题目描述电工画图是电工技能中的重要环节，也是电工职业技能考试中的一道常见题型。

本文将提供一些常见的电工画图考试题目及其详细答案，以供参考。

二、电工画图考试题目及答案1. 题目：请根据以下要求，画出一个三相四线制的电气线路图，并标明各元件的符号和连接方式：要求：- 主配电线路，额定电压为400V；- 使用单相电力表，额定电流为100A；- 主要负载是三台电动机，额定电压为380V，额定功率分别为5kW、3kW和2kW；- 额定电流超过10A的电缆需使用刀开关进行隔离控制。

答案：（在此处绘制详细的电气线路图，并标注各元件的符号和连接方式）2. 题目：请画出一个直流电动机的接线图，并标明各元件的符号和连接方式：要求：- 电动机额定电压为24V，额定功率为2kW；- 使用双向开关控制电动机的正反转。

答案：（在此处绘制详细的电动机接线图，并标注各元件的符号和连接方式）3. 题目：请绘制一个低压配电箱的示意图，并标注各元件的符号和连接方式：要求：- 配电箱使用三相四线制，额定电压为220V；- 配置总开关、断路器和保险丝等元件。

答案：（在此处绘制详细的低压配电箱示意图，并标注各元件的符号和连接方式）4. 题目：请绘制一个电梯电气控制系统的线路图，并标注各元件的符号和连接方式：要求：- 电梯为三相五线制，额定电压为380V；- 使用PLC（可编程逻辑控制器）进行电梯的自动控制；- 包括电梯机房内部的开关、按钮、电动机等元件。

答案：（在此处绘制详细的电梯电气控制系统线路图，并标注各元件的符号和连接方式）5. 题目：请根据以下要求，画出一个交流电的三相电源系统的接线图，并标明各元件的符号和连接方式：要求：- 使用三台变压器，变比分别为2:1、3:2和4:1；- 额定电压为220V。

- 在短路保护方面，使用过流保护器。

答案：（在此处绘制详细的交流电三相电源系统接线图，并标注各元件的符号和连接方式）三、结论本文提供了一些常见的电工画图考试题目及其详细答案，通过细致的画图演示和对各元件符号及连接方式的标注，希望能够帮助读者更好地理解和掌握电工画图的技巧和方法。
