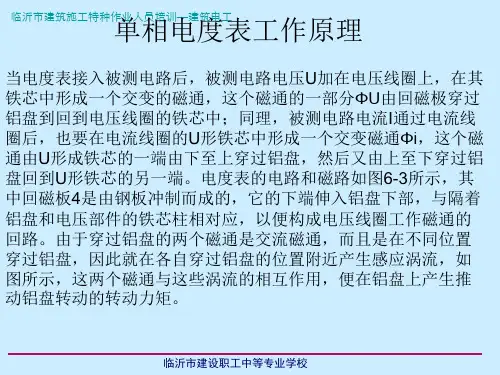

电度表的原理及接线⽅法电度表、电流表、电压表的应⽤单相电度表⼯作原理当电度表接⼊被测电路后，被测电路电压U加在电压线圈上，在其铁芯中形成⼀个交变的磁通，这个磁通的⼀部分ΦU由回磁极穿过铝盘到回到电压线圈的铁芯中；同理，被测电路电流I通过电流线圈后，也要在电流线圈的U形铁芯中形成⼀个交变磁通Φi，这个磁通由U形成铁芯的⼀端由下⾄上穿过铝盘，然后⼜由上⾄下穿过铝盘回到U形铁芯的另⼀端。

电度表的电路和磁路如图6-3所⽰，其中回磁板4是由钢板冲制⽽成的，它的下端伸⼊铝盘下部，与隔着铝盘和电压部件的铁芯柱相对应，以便构成电压线圈⼯作磁通的回路。

由于穿过铝盘的两个磁通是交流磁通，⽽且是在不同位置穿过铝盘，因此就在各⾃穿过铝盘的位置附近产⽣感应涡流，如图所⽰，这两个磁通与这些涡流的相互作⽤，便在铝盘上产⽣推动铝盘转动的转动⼒矩。

图6-3 电度表的电路和磁路（a）铁芯结构（b）电路和磁路1—电流元件铁芯 2电压元件铁芯 3—铝盘 4—回磁板单相有功电度表/三相四线制有功电度表/电⼦式电能表的⼯作原理及接线⼀、机械式电度表的型号及其含义。

电度表型号是⽤字母和数字的排列来表⽰的，内容如下：类别代号+组别代号+设计序号+派⽣号。

如我们常⽤家⽤单相电度表：DD862-4型、DDS971型、DDSY971型等。

1、类别代号：D--电度表2、组别代号表⽰相线：D--单相；S--三相三线；T--三相四线。

表⽰⽤途的分类：D-多功能；S--电⼦式；X--⽆功；Y--预付费；F--复费率。

3、设计序号⽤阿拉伯数字表⽰。

每个制造⼚的设计序号不同，如长沙希麦特电⼦科技发展有限公司设计⽣产的电度表产品备案的序列号为971，正泰公司的为666等综合上⾯⼏点：DD--表⽰单相电度表：如DD971，DD862DS--表⽰三相三线有功电度表：如DS862，DS971型DT--表⽰三相四线有功电度表：如DT862，DT--971型DX--表⽰⽆功电度表：如DX--971，DX864DDS--表⽰单相电⼦式电度表：如DDS971型DTS--表⽰三相四线电⼦式有功电度表：如DTS--971型DDSY--表⽰单相电⼦式预付费电度表：如DDSY971型DTSF--表⽰三相四线电⼦式复费率有功电度表：如DTSF--971型DSSD--表⽰三相三线多功能电度表：如DSSD971型常⽤电度表外型如下图4、基本电流和额定最⼤电流基本电流是确定电度表有关特性的电流值，额定最⼤电流是仪表能满⾜其制造标准规定的准确度的最⼤电流值。

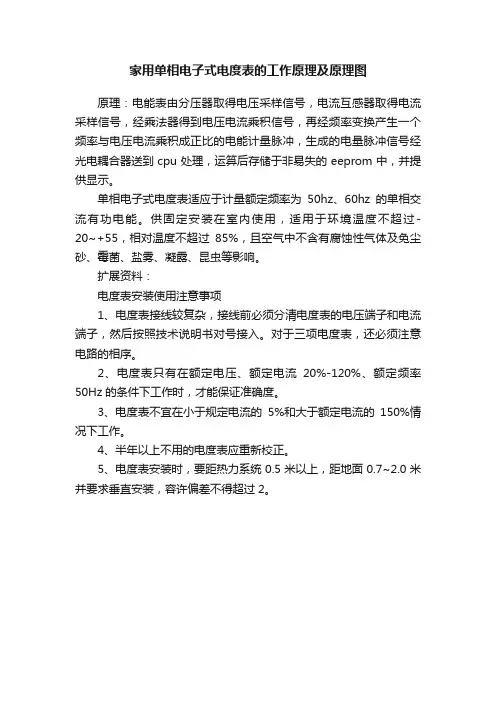

家用单相电子式电度表的工作原理及原理图
原理：电能表由分压器取得电压采样信号，电流互感器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的电能计量脉冲，生成的电量脉冲信号经光电耦合器送到cpu处理，运算后存储于非易失的eeprom中，并提供显示。

单相电子式电度表适应于计量额定频率为50hz、60hz的单相交流有功电能。

供固定安装在室内使用，适用于环境温度不超过-20~+55，相对温度不超过85%，且空气中不含有腐蚀性气体及免尘砂、霉菌、盐雾、凝露、昆虫等影响。

扩展资料：
电度表安装使用注意事项
1、电度表接线较复杂，接线前必须分清电度表的电压端子和电流端子，然后按照技术说明书对号接入。

对于三项电度表，还必须注意电路的相序。

2、电度表只有在额定电压、额定电流20%-120%、额定频率50Hz的条件下工作时，才能保证准确度。

3、电度表不宜在小于规定电流的5%和大于额定电流的150%情况下工作。

4、半年以上不用的电度表应重新校正。

5、电度表安装时，要距热力系统0.5米以上，距地面0.7~2.0米并要求垂直安装，容许偏差不得超过2。

测量电能的表称为电表（又称电度表和电能表）。

电能表是测量在一定时间内消耗的电能。

它是一个累计表。

直流电能用直流电能表测量，交流电能用感应式交流表测量。

交流电流表可分为单相和三相两类。

在本文中，我们首先要了解电表的结构和工作原理。

电表主要由驱动部分、旋转部分、制动部分和计算机结构组成。

驱动部分由电压元件和电流元件组成。

旋转部分的铝盘安装在驱动部分和制动磁铁之间的间隙中，
1：铝制圆盘、2：串联线圈电磁铁、3：制动永久磁铁、4：并联线圈电磁铁、5：传到计数机构的齿轮、6：接线端子板
其工作原理是：当仪表连接到被测电路时，被测电路的电压加到电压线圈上。

当被测电路的电流通过电流线圈后，两个交变磁通通过铝板。

两种磁通量在时间上相同，分别在铝板上产生涡流。

由于磁通量和涡流的相互作用，产生旋转力矩，使铝板旋转。

制动磁铁的磁通，也穿过铝盘，当铝盘转动时，切割此磁通，在铝盘上感应出电流，这电流和制动磁铁的磁通相互作用而产生一
个与铝盘旋转方向相反的制动力矩，使铝盘的转速达到均匀
由于磁通与电路中的电压和电流成比例，因而铝盘转动与电路中所消耗的电能成比例，也就是说，负载功率越大，铝盘转得越快。

铝盘的转动经过蜗杆传动计数器，计数器
自动累计线路中实际所消耗的电能。

单相电能表用于测量单相线路的电能。

测量三相四线制电能时，必须使用三相电能表；测量三相三线制电能时，通常采用双组分三相电能表。

无论是单相或三相电度表，它们的工作原理相同，只在电表的结构上有单元件和数个元件的区别。

电表的工作原理：(1)“机械电度表基本原理”传统电度表指感应式的机械电度表(简称感应表或机械表)，它利用的是电磁感应原理，主要由电压线圈、电流线圈、铝盘、永久磁铁、计度器等器件构成。

其工作原理为：根据电磁感应原理，电表通电时，在电流线圈和电压线圈产生电磁场，在铝盘上形成转动力矩，通过传动齿轮带动计度器计数，电流电压越大，转矩越大，计数越快，用电越多。

铝盘的转动力矩与负载的有功功率成正比。

电表常数，指计量每单位电能值（度或千瓦·小时）时对应铝盘转过的圈数，单位是转/千瓦·小时。

(2)“电子电度表基本原理”电子式电度表是利用电子电路/芯片来测量电能；用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号，用分流器或电流互感器将电流信号变成可用于电子测量的小信号，利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法，并对电能进行累计，然后输出频率与电能成正比的脉冲信号；脉冲信号驱动步进马达带动机械计度器显示，或送微计算机处理后进行数码显示。

智能IC卡预付费表作为一种新一代智能计量收费系统，由以下几部分组成：1.售电卡售电卡(1C卡)中的数据用密码加密，采用一表一卡。

卡内的数据由供电部门的售卡系统写入、电度表具有对电卡回写的功能，当用户将卡插入表内，表正确识别密码后，读入购买电量，同时表内信息回写给电卡。

当表显示完后用户即可取出电卡，用户的电卡只能在自己的表上使用，在其它表上不能使用。

2.信息显示电度表采用三位LED数码管显示，最大显示9999.99kW.h，用电时倒计数，通过LED 可显示表中的电量和状态。

贝林电子产品均采用LCD液晶显示，最大显示9999.99kW.h，用电时倒计数，通过LCD可显示表中的电量和状态。

2．剩余电量显示剩余电度数指表还可以使用的电度数，每用去一度电，剩余电度数减一，每次购电后：表内剩余电度数=当前剩余电度数+本次所购电度数。

当最后一次读卡与表中剩余电量之和，电表显示FULL，表示电量溢出，并且此次读卡无效，电卡内存储电量值不变。

电能表结构和原理一、电能表的结构电能表通常由三个基本部分组成：电流电路、电压电路和表盘系统。

(一)电流电路电流电路分为两个部分，即电流线圈和磁场系统。

1.电流线圈电流线圈通常由多层铜线绕成，安装在电能表的铁芯上。

电流线圈的工作原理是将电流带动线圈中的磁场运动，从而与磁场系统相互作用。

2.磁场系统磁场系统主要由磁芯和磁极组成。

磁芯通常由硅钢片叠加而成，可以减小磁通损耗。

磁极的作用是控制磁场在电流线圈中的分布。

(二)电压电路电压电路也分为两个部分，即电压线圈和电路控制系统。

1.电压线圈电压线圈管理电能表的运行，并测量通过它的电压。

用细铜线绕成的电压线圈被安装在电能表的铁芯上。

2.电路控制系统电路控制系统主要由电容器和电阻器组成。

电容器通过在电路中贮存能量和滤波，在抗干扰方面发挥了关键的作用。

电阻器则主要用于分压、限流和精度调整。

(三)表盘系统表盘系统由齿轮、撑架、表盘和指针组成。

1.齿轮齿轮用于传递电机的力量，并将旋转速度转换为数字形式的显示方式。

2.撑架撑架支持电机和齿轮，使电能表的整个结构紧凑而完整。

3.表盘和指针表盘和指针用于显示测量值。

电能表的表盘上通常有两个指针，一个用于显示电流强度，另一个用于显示电压强度。

指针可根据设置的测量范围来调节精度。

二、电能表的原理电能表的原理基于反推感应原理。

该原理涉及到电流、磁场和电动力学。

当一根导线中通过电流时，会在它周围产生一个磁场。

反之，当一个磁场与导线相交时，它也会引起电流的产生。

这种现象被称为相互感应。

电流电压的测量是由感性元件先将要测电量转换为电压或电流，再由电路中的后续元件来实现的。

在电能表中，当载流线圈中的电流流过它时，线圈内就会产生磁场。

该磁场与铁芯和磁芯之间的磁通相互作用，从而在铁芯和磁芯之间引起一个运动轴上的力矩。

电压线圈可以测量电路中的电压，通过这些电流和电压的测量值，就可以测量电路中的电能。

传统的电能表通常是机械式的，但现代的电能表则经常使用电子元件，如传感器、集成电路（IC）和计算机芯片。

单相电度表工作原理当电度表接入被测电路后，被测电路电压U加在电压线圈上，在其铁芯中形成一个交变的磁通，这个磁通的一部分ΦU由回磁极穿过铝盘到回到电压线圈的铁芯中；同理，被测电路电流I通过电流线圈后，也要在电流线圈的U形铁芯中形成一个交变磁通Φi，这个磁通由U形成铁芯的一端由下至上穿过铝盘，然后又由上至下穿过铝盘回到U形铁芯的另一端。

电度表的电路和磁路如图6-3所示，其中回磁板4是由钢板冲制而成的，它的下端伸入铝盘下部，与隔着铝盘和电压部件的铁芯柱相对应，以便构成电压线圈工作磁通的回路。

图6-3 电度表的电路和磁路（a）铁芯结构（b）电路和磁路1—电流元件铁芯2电压元件铁芯3—铝盘4—回磁板由于穿过铝盘的两个磁通是交流磁通，而且是在不同位置穿过铝盘，因此就在各自穿图4 铝盘上的磁通和涡流过铝盘的位置附近产生感应涡流，如图所示，这两个磁通与这些涡流的相互作用，便在铝盘上产生推动铝盘转动的转动力矩。

可以证明：作用于铝盘的转动力矩MP与被测电路的有功功率成正比。

即(6-1)式中，K为一比例常数。

Φ是I与U的相位差。

当铝盘在转动力矩的作用下开始转动时，切割穿过它的永久磁铁的磁通Φf，将在其上产生一个涡流if。

这个涡流与永久磁铁的相互作用，将产生一个作用于铝盘与其转动方向相反的力矩Mf，称为制动力矩。

显然，铝盘转动越快，切割穿过它的磁力线就越快，所引起的磁通变化率就越大，产生的涡流越大，则制动力矩就越大；所以制动力矩和铝盘的转速n（转/秒）成正比，即(6-2)式中，k为一比例常数。

由此说明，制动力矩是一个动态力矩，当铝盘不动时，制动力矩不存在。

制动力矩是随铝盘的转动而产生的，并随转速增大而增大，其方向总是和铝盘的，转动方向相反。

当铝盘在转动力矩的作用下开始转动后，随着转速的增加，其制动力矩不断增加，直到制动力矩与转动力矩相平衡。

电度表接线及工作原理单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线——转自图文JW原创一、机械式电度表的型号及其含义。

电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号。

如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。

1、类别代号: D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。

表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。

3、设计序号用阿拉伯数字表示。

每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。

综合上面几点：DD--表示单相电度表：如DD971型DD862型DS--表示三相三线有功电度表：如DS862，DS97l型DT--表示三相四线有功电度表：如DT862、DT971型DX--表示无功电度表：如DX97l、DX864型DDS--表示单相电子式电度表：如DDS97l型D丅S--表示三相四线电子式有功电度表：如DTS97l型DDSY--表示单相电子式预付费电度表：如DDSY97l型DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型DSSD--表示三相三线多功能电度表：如DSSD97l型4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。

如5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如3x5(20)A。

5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。

对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。

对于单相电度表则以电压线路接线端上的电压表示，如220V。
