最新电度表电路结构原理

家用单相电子式电度表的工作原理及原理图
原理：电能表由分压器取得电压采样信号，电流互感器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的电能计量脉冲，生成的电量脉冲信号经光电耦合器送到cpu处理，运算后存储于非易失的eeprom中，并提供显示。

单相电子式电度表适应于计量额定频率为50hz、60hz的单相交流有功电能。

供固定安装在室内使用，适用于环境温度不超过-20~+55，相对温度不超过85%，且空气中不含有腐蚀性气体及免尘砂、霉菌、盐雾、凝露、昆虫等影响。

扩展资料：
电度表安装使用注意事项
1、电度表接线较复杂，接线前必须分清电度表的电压端子和电流端子，然后按照技术说明书对号接入。

对于三项电度表，还必须注意电路的相序。

2、电度表只有在额定电压、额定电流20%-120%、额定频率50Hz的条件下工作时，才能保证准确度。

3、电度表不宜在小于规定电流的5%和大于额定电流的150%情况下工作。

4、半年以上不用的电度表应重新校正。

5、电度表安装时，要距热力系统0.5米以上，距地面0.7~2.0米并要求垂直安装，容许偏差不得超过2。

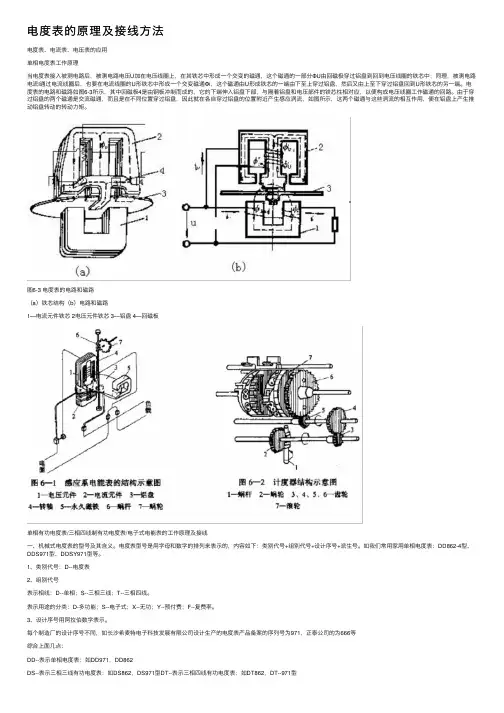

电度表的原理及接线⽅法电度表、电流表、电压表的应⽤单相电度表⼯作原理当电度表接⼊被测电路后，被测电路电压U加在电压线圈上，在其铁芯中形成⼀个交变的磁通，这个磁通的⼀部分ΦU由回磁极穿过铝盘到回到电压线圈的铁芯中；同理，被测电路电流I通过电流线圈后，也要在电流线圈的U形铁芯中形成⼀个交变磁通Φi，这个磁通由U形成铁芯的⼀端由下⾄上穿过铝盘，然后⼜由上⾄下穿过铝盘回到U形铁芯的另⼀端。

电度表的电路和磁路如图6-3所⽰，其中回磁板4是由钢板冲制⽽成的，它的下端伸⼊铝盘下部，与隔着铝盘和电压部件的铁芯柱相对应，以便构成电压线圈⼯作磁通的回路。

由于穿过铝盘的两个磁通是交流磁通，⽽且是在不同位置穿过铝盘，因此就在各⾃穿过铝盘的位置附近产⽣感应涡流，如图所⽰，这两个磁通与这些涡流的相互作⽤，便在铝盘上产⽣推动铝盘转动的转动⼒矩。

图6-3 电度表的电路和磁路（a）铁芯结构（b）电路和磁路1—电流元件铁芯 2电压元件铁芯 3—铝盘 4—回磁板单相有功电度表/三相四线制有功电度表/电⼦式电能表的⼯作原理及接线⼀、机械式电度表的型号及其含义。

电度表型号是⽤字母和数字的排列来表⽰的，内容如下：类别代号+组别代号+设计序号+派⽣号。

如我们常⽤家⽤单相电度表：DD862-4型、DDS971型、DDSY971型等。

1、类别代号：D--电度表2、组别代号表⽰相线：D--单相；S--三相三线；T--三相四线。

表⽰⽤途的分类：D-多功能；S--电⼦式；X--⽆功；Y--预付费；F--复费率。

3、设计序号⽤阿拉伯数字表⽰。

每个制造⼚的设计序号不同，如长沙希麦特电⼦科技发展有限公司设计⽣产的电度表产品备案的序列号为971，正泰公司的为666等综合上⾯⼏点：DD--表⽰单相电度表：如DD971，DD862DS--表⽰三相三线有功电度表：如DS862，DS971型DT--表⽰三相四线有功电度表：如DT862，DT--971型DX--表⽰⽆功电度表：如DX--971，DX864DDS--表⽰单相电⼦式电度表：如DDS971型DTS--表⽰三相四线电⼦式有功电度表：如DTS--971型DDSY--表⽰单相电⼦式预付费电度表：如DDSY971型DTSF--表⽰三相四线电⼦式复费率有功电度表：如DTSF--971型DSSD--表⽰三相三线多功能电度表：如DSSD971型常⽤电度表外型如下图4、基本电流和额定最⼤电流基本电流是确定电度表有关特性的电流值，额定最⼤电流是仪表能满⾜其制造标准规定的准确度的最⼤电流值。

电度表工作原理
电度表是一种用来测量电能消耗的设备。

它的工作原理是基于电能与电流、电压之间的关系。

下面是电度表的工作原理：
1. 电度表由螺旋弹簧、电动机和计数装置组成。

当电流通过电度表时，螺旋弹簧会因为电磁作用力而扭曲。

2. 电动机会根据电流的大小以及弹簧的扭曲情况来驱动计数装置。

电流越大，扭曲的角度越大，计数装置会相应地转动更多的步长。

3. 计数装置会记录每次电流通过的累积步数，从而能够确定电能消耗的总量。

这可以通过将累积的步数乘以一个预先设定的常数来得到实际的电能消耗值。

总而言之，电度表利用电流通过电度表时产生的机械运动量来测量电能消耗，并通过计数装置记录和计算累积的运动步数，从而得出电能消耗的总量。

电度表工作原理
电度表的工作原理是基于电能的测量和积分原理。

它利用电流互感器、电压互感器和微处理器实现对电能的测量和计算。

电流互感器是电度表的关键部件之一，它通过电磁感应原理将电流转换为与之成正比的低电压信号。

电流互感器的一回路中通过被测电流，另一回路中通过校正电流，两个回路中的相对位置和结构参数保持一致，以确保互感率的准确性。

电压互感器是电度表的另一个关键部件，它将高压电压变换为低电压信号，供电度表进行测量。

电压互感器的基本原理是利用互感作用来转换电压信号，从而保证测得的电压准确无误。

电度表的微处理器通过传感器采集到的电流和电压信号，并根据预设的测量算法进行计算，得出电能的测量结果。

微处理器内部设有存储器，用于存储有用的数据和运行参数。

电度表还可以配备LCD显示屏，以便用户直观地观察电能的测量结果。

在实际的电度表中，为了降低测量误差，还会采用温度补偿、电压漂移校准和线性度校准等技术。

这些技术可以提高电度表的精度，确保电能测量的准确性。

综上所述，电度表通过电流互感器、电压互感器和微处理器的相互配合，实现对电能的测量和计算，并提供精确的测量结果。

它是电力系统中重要的测量设备，广泛应用于家庭、工业和商业领域。

电能表结构和原理一、电能表的结构电能表通常由三个基本部分组成：电流电路、电压电路和表盘系统。

(一)电流电路电流电路分为两个部分，即电流线圈和磁场系统。

1.电流线圈电流线圈通常由多层铜线绕成，安装在电能表的铁芯上。

电流线圈的工作原理是将电流带动线圈中的磁场运动，从而与磁场系统相互作用。

2.磁场系统磁场系统主要由磁芯和磁极组成。

磁芯通常由硅钢片叠加而成，可以减小磁通损耗。

磁极的作用是控制磁场在电流线圈中的分布。

(二)电压电路电压电路也分为两个部分，即电压线圈和电路控制系统。

1.电压线圈电压线圈管理电能表的运行，并测量通过它的电压。

用细铜线绕成的电压线圈被安装在电能表的铁芯上。

2.电路控制系统电路控制系统主要由电容器和电阻器组成。

电容器通过在电路中贮存能量和滤波，在抗干扰方面发挥了关键的作用。

电阻器则主要用于分压、限流和精度调整。

(三)表盘系统表盘系统由齿轮、撑架、表盘和指针组成。

1.齿轮齿轮用于传递电机的力量，并将旋转速度转换为数字形式的显示方式。

2.撑架撑架支持电机和齿轮，使电能表的整个结构紧凑而完整。

3.表盘和指针表盘和指针用于显示测量值。

电能表的表盘上通常有两个指针，一个用于显示电流强度，另一个用于显示电压强度。

指针可根据设置的测量范围来调节精度。

二、电能表的原理电能表的原理基于反推感应原理。

该原理涉及到电流、磁场和电动力学。

当一根导线中通过电流时，会在它周围产生一个磁场。

反之，当一个磁场与导线相交时，它也会引起电流的产生。

这种现象被称为相互感应。

电流电压的测量是由感性元件先将要测电量转换为电压或电流，再由电路中的后续元件来实现的。

在电能表中，当载流线圈中的电流流过它时，线圈内就会产生磁场。

该磁场与铁芯和磁芯之间的磁通相互作用，从而在铁芯和磁芯之间引起一个运动轴上的力矩。

电压线圈可以测量电路中的电压，通过这些电流和电压的测量值，就可以测量电路中的电能。

传统的电能表通常是机械式的，但现代的电能表则经常使用电子元件，如传感器、集成电路（IC）和计算机芯片。

电度表接线及工作原理咱先来说说电度表这玩意儿啊。

您想想，咱们家里每个月用了多少电，不都是靠这电度表给咱算出来的嘛。

电度表就像是一个超级认真负责的“电管家”，一分一毫都算得清清楚楚。

电度表的接线其实挺有讲究的。

我记得有一次，我去一个朋友家帮忙查看电路问题。

他家新装修，结果电度表的接线好像出了点岔子，电费那叫一个不正常，高得吓人。

我到了他家，打开电表箱一看，好家伙，那接线乱得就像一团解不开的毛线。

我就一点点地捋，先找到进线和出线，进线一般是从外面的电网接进来的，这就像是给电度表“送粮食”的路；出线呢，则是把电送到家里各个电器的“通道”。

咱就拿常见的单相电度表来说吧，它一般有四个接线端子，分别是火线进线、火线出线、零线进线和零线出线。

接线的时候可千万不能马虎，火线进线得接对，不然电度表可能就“晕头转向”，算不准啦。

还有那零线，也得老老实实接在该接的地方。

再来说说电度表的工作原理。

这电度表啊，就像是一个勤劳的记数员。

它主要是通过测量电流和电压来计算用电量的。

电流流过电度表内部的电流线圈，电压则加在电压线圈上，然后通过一系列复杂但又巧妙的电路和机械装置，把用电量给记录下来。

比如说，当您打开一盏灯，电流就开始流动啦，电度表里面的小装置就开始工作，就像一个小齿轮一样，不停地转动，记录下您用电的点点滴滴。

我还记得那次帮朋友弄好电度表接线之后，他特别感激我。

我跟他说：“这电度表接线可得弄好了，不然多花冤枉钱不说，还影响正常用电呢。

”他连连点头，说以后一定注意。

总之啊，电度表接线虽然看起来有点复杂，但只要咱们认真细心，按照正确的方法来，就不会出问题。

而了解它的工作原理，也能让咱们对用电这件事儿更明白、更有数。

所以啊，大家可得好好关注这电度表，让它为咱们准确地服务，不多算一分，也不少算一毫，这样咱们用电才能用得明明白白、踏踏实实！。

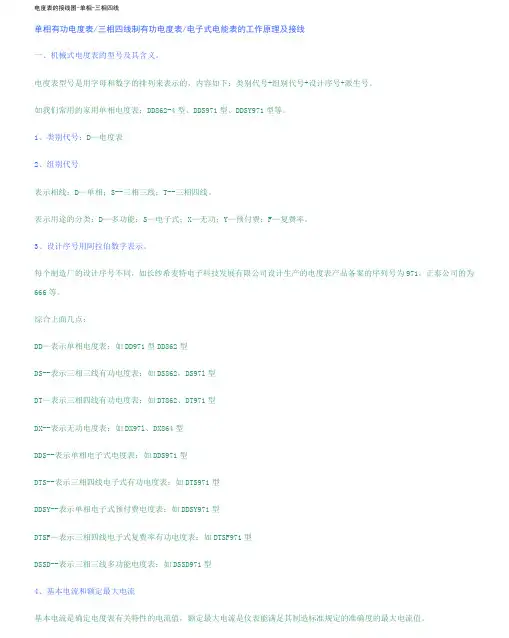

电度表的接线图-单相-三相四线单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线一、机械式电度表的型号及其含义。

电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号。

如我们常用的家用单相电度表：DD862-4型、DDS971型、DDSY971型等。

1、类别代号：D—电度表2、组别代号表示相线：D—单相；S--三相三线；T--三相四线。

表示用途的分类：D—多功能；S—电子式；X—无功；Y—预付费；F—复费率。

3、设计序号用阿拉伯数字表示。

每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。

综合上面几点：DD—表示单相电度表：如DD971型DD862型DS--表示三相三线有功电度表：如DS862，DS97l型DT—表示三相四线有功电度表：如DT862、DT971型DX--表示无功电度表：如DX97l、DX864型DDS--表示单相电子式电度表：如DDS971型DTS--表示三相四线电子式有功电度表：如DTS971型DDSY--表示单相电子式预付费电度表：如DDSY971型DTSF—表示三相四线电子式复费率有功电度表：如DTSF971型DSSD--表示三相三线多功能电度表：如DSSD971型4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。

如5(20)A即表示电度表的基本电流为5A,额定最大电流为20A，对于三相电度表还应在前面乘以相数，如3x5(20)A。

5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。

对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。

对于单相电度表则以电压线路接线端上的电压表示，如220V。

二、机械式三相四线电度表的读法1、如果您的三相四线电度表是最右边没有红色读数框的，那黑色读数框的都是整数，只是在最右边（即个位数）的〃计数轮〃的右边带有刻度，而这个刻度就是小数点后的读数；如果是带有红色读数框的，那红色读数框所显示的就是小数。

电能表的工作原理
电能表的内部结构如图所示，主要由五部分组成:电流线圈1（跟负载串联着）、电压线圈2（跟负载并联着）、铝盘3、永久磁铁4和计数机构5（图中只画了传动齿轮）。

当电流线圈和电压线圈中通过交流电的时候，铝盘因电磁感应而旋转。

铝盘的转速跟电流和电压的乘积成正比，即跟电功率成正比。

铝盘转动时带动计数机构，永久磁铁是用来阻尼铝盘转动的。

一般电能表可以直接从表上读出所消耗的电能数，但是有些用在较大的电力电路中的电能表，电路消耗的电能不是直接从表上读出，而是把表上的读数乘上一个系数，这个系数通常就标在表上。

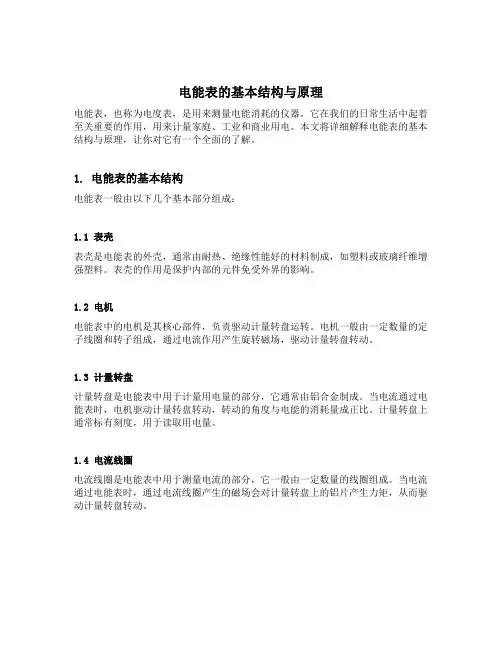

电能表的基本结构与原理电能表，也称为电度表，是用来测量电能消耗的仪器。

它在我们的日常生活中起着至关重要的作用，用来计量家庭、工业和商业用电。

本文将详细解释电能表的基本结构与原理，让你对它有一个全面的了解。

1. 电能表的基本结构电能表一般由以下几个基本部分组成：1.1 表壳表壳是电能表的外壳，通常由耐热、绝缘性能好的材料制成，如塑料或玻璃纤维增强塑料。

表壳的作用是保护内部的元件免受外界的影响。

1.2 电机电能表中的电机是其核心部件，负责驱动计量转盘运转。

电机一般由一定数量的定子线圈和转子组成，通过电流作用产生旋转磁场，驱动计量转盘转动。

1.3 计量转盘计量转盘是电能表中用于计量用电量的部分，它通常由铝合金制成。

当电流通过电能表时，电机驱动计量转盘转动，转动的角度与电能的消耗量成正比。

计量转盘上通常标有刻度，用于读取用电量。

1.4 电流线圈电流线圈是电能表中用于测量电流的部分，它一般由一定数量的线圈组成。

当电流通过电能表时，通过电流线圈产生的磁场会对计量转盘上的铝片产生力矩，从而驱动计量转盘转动。

1.5 电压线圈电压线圈是电能表中用于测量电压的部分，它一般由一定数量的线圈组成。

当电压通过电能表时，电压线圈产生的磁场与电流线圈产生的磁场相互作用，从而驱动计量转盘转动。

1.6 电磁铁电磁铁是电能表中的辅助部分，它一般由线圈和铁芯组成。

当电能表中的电流过大时，电磁铁会吸引铁芯，通过机械传动装置断开电源，以保护电能表的安全运行。

2. 电能表的基本原理电能表的基本原理是基于电磁感应和机械传动的原理。

2.1 电磁感应电能表利用电磁感应的原理测量电流和电压。

当电流通过电流线圈时，产生的磁场作用在计量转盘上的铝片上，产生力矩使其转动。

当电压通过电压线圈时，产生的磁场与电流线圈产生的磁场相互作用，同样会使计量转盘转动。

2.2 机械传动电能表中的电机通过机械传动将旋转运动转换成线性运动，并通过齿轮传递给计量转盘。

这种机械传动的方式可以使计量转盘按照一定比例与电流和电压的变化相对应地转动。

电表原理图解
电表原理图解:
一、基本原理
电表是一种用于测量电能消耗的仪器。

其基本原理是利用电流和电压的乘积来计算电能的消耗。

二、电流测量
电表中通过电流线圈来测量电流。

当电流通过电流线圈时，线圈会产生一个与电流成正比的磁场。

电表中的磁场产生装置将这个磁场转化为一个旋转力矩，使得指针或数字显示装置来指示电流的大小。

三、电压测量
电表中通过电压线圈来测量电压。

当电压施加在电压线圈上时，会产生一个与电压成正比的磁场。

电磁感应原理使得一个动铁核在磁场的作用下发生位移，最终转动指针或显示电压数值。

四、功率计算
电表通过测量电流和电压，然后将二者相乘来计算功率。

功率可以使用机械表针或数字显示方式显示出来。

五、能量计算
电表会不断累积电能的消耗，并将其显示。

通过不断地测量功率，并在一段时间内积分计算，可以得到电能的消耗。

六、使用注意事项
1. 电表应定期校准，以确保测量准确性。

2. 电表应安装在干燥、通风良好的地方，避免过度热或潮湿环境对仪器的影响。

3. 使用电表时，应注意安全，避免触电事故的发生。

七、结论
电表通过测量电流和电压，利用电能的消耗原理来计算电能的消耗。

它是电力领域中用于测量电能的重要工具。

电子式电能表的结构和工作原理第一节 机电式电能表的结构和工作原理机电式电能表主要由感应式测量机构、光电转换器和分频器、计数器三大部分组成，工作原理框图如图3-1所示。

图3-1 机电式电能表的工作原理框图感应式测量机构的主要作用是将电能信号转变为转盘的转数，具体的结构及工作原理已在第一章介绍。

光电转换器的作用是将正比于电能的转盘转数转换为电脉冲，此脉冲数也正比于被测电能，即应满足如下关系111mn CN C W == 式中 W ——为被测电能，kW ·h ；m ——为转换后输出的总脉冲数，imp ；n 1——代表每输出一个脉冲转盘应转动的圈数，r ／imp ；C ——电能表常数，r ／（kW ·h ）。

例如，某种机电式电能表的转盘每转一圈发出2个脉冲，即 n 1＝0.5r ／imp, 电能表常数C ＝1500r ／（kW ·h ），则每输出一个脉冲代表的电能数为00033.0300015.0115001≈=⨯⨯=W （kW ·h ） 即这种机电式电能表每输出一个电脉冲代表负载耗电0.00033kW ·h 。

经过简单的光电转换得到的初始电能脉冲信号，由于波形不理想不能直接送至计数器计数或微处理器处理，还必须先经过整形放大、限幅限宽等一系列处理，如图3-2所示。

图3-2 光电转换器的工作原理图分频器和计数器的主要作用是对经光电转换器转换成的脉冲信号进行分频、计数，从而得到所测量的电能。

由以上分析可以看出，光电转换器是机电式电能表的关键部分。

因此，下面将着重介绍光电转换器的结构和工作原理。

根据光电转换器的不同，机电式电能表可分为单向脉冲式和双向脉冲式两种类型。

一、单向脉冲式电能表单向脉冲式电能表的光电转换器主要包括光电头和光电转换电路两部分。

1．光电头光电头由发光器件和光敏器件组成。

机电式电能表的光电头多采用红外发光二极管（简称“发光管”）和光敏三极管（简称“光敏管”），这样，外界的电磁波、可见光等干扰都不会影响信号的检测。

单相电度表接线方式及工作原理
机械式电度表下部从左到右有四个接线孔用于接进线、出线，从左到右依次编号为1、2、3、4，其中1、3为进线，2、4为出线;1接相线，3接零线。

其接线图如1-18所示。

在内部，1、3孔接电压线圈，因为220V的电压是直接加在线圈两端的，所以该线圈的
漆包线细而长;1、2孔串接一个电流线圈，用电电流会全部经过这个线圈，所以导线较粗.圈数很少，一般就绕几圈。

电压线圈与电流线圈均绕在一个硅钢片叠成的铁心上，铝质表盘就从这个铁心之间通过，表盘与磁路方向垂直。

由上面的介绍知道，电压线圈是一直通电的，而电流线圈决定用户是否用电，不用电的话就没有电流，用电时就有电流。

当用电时，电压线圈与电流线圈产生的两个电磁场在铝质表盘上相互作用，会产生推动铝质表盘从左向右的正向转动，从而带动齿轮机构并最终带动机械数字码盘实现用电计量，线圈的圈数、硅钢片的导磁性、绕线方式、铝盘厚度、间隙、齿轮组等，经设计并校正后，确保铝盘转速正比于用电功率。

另外，紧贴铝质表盘表面还会附加一个永久磁体，这个磁体是一种磁性很强的磁钢，它主要有两个作用，一方面是平衡铝盘转速，确保转速与功率成正比，其次是确保当用户关闭用电器后铝盘迅速停止转动，潜动小。

铝质表盘在永久磁体形成的强磁场间转动，会产生涡流，该涡流又受到强磁场力作用，而作用力将产生阻碍铝盘转动的反向力矩。

在用电
时，这个反向力矩会与电压线圈、电流线圈产生的驱动力矩平衡，保证匀速转动;停止用电时因为没有了驱动力矩，铝盘将迅速停下来。

电表配电电路图及工作原理当电度表接入电路中，电流通入检测电压的并联线圈与检测电流的串联线圈时产生交变磁场。

当交变磁场穿过铝质转盘时，铝盘上感应出涡流。

涡流在这两个通电线圈的磁场中，受到电磁力的作用，致使转盘受到一转动力矩的作用而转动,从而带动计数器转动,得到消耗的电能数值。

2.空气开关结构空气开关是一种半自动开关电器。

它集刀开关、熔断器、热继电器和欠压继电器的功能于一体，是一种可手动合闸和分闸，又能在欠压、失压、过载或短路故障发生时自动分闸的电气器件。

3.简单照明电路（见图1）与日光灯结构日光灯灯管的内壁上涂有一层荧光粉，灯管两端各装有两根灯丝，管内在其真空情况下充有少量氩气和水银。

当镇流电路在灯管两端产生约400V～600V高压时，灯丝发热使管内水银汽化，使管内的气体产生电离,形成自由移动的电离子，这种电离子被荧光粉吸收后转换成另一种近似日光的可见光。

3.实习步骤●先把闸刀开关、吊线盒、拉线开关预置的位置固定好。

●闸刀开关的安装，必须使闸刀向上推时为闭合状态，不可倒装。

●拉线开关必须与火线串接，螺口灯头的螺旋套必须与零线连接。

灯头和吊线盒接线时裸铜丝不能外露，以防短路和触电。

●闸刀开关的进线端用插头接线，接线时注意不要使连接插头的两根导线的裸露部分相互接触而发生短路现象。

●经检查无误后，在闸刀开关上接好功率相配的保险丝，装上灯泡后将电源插头插入实验室电源插座内，将闸刀开关合上，拉动拉线开关，看灯泡是否发光。

●用试电笔测试你的开关是否接在火线上，如果没有，可将电源插头调向。

●将插头取下，拆除电路。

4.注意事项●学生安装电路完毕后，须经老师检查方能接通电源。

●出现异常情况，应立即拉闸断电，拔掉电源插头。

●开关必须安装在火线上。

●电度表应垂直于地面安装。

●凡是导线接头处，都必须用绝缘胶布把裸露的导线包扎好，不能用其它胶布代替绝缘胶布。

●在拆除电路时，应首先将总电源断开，方能动手拆除电路。

●严禁带电操作，以防触电事故发生。

电度表的结构与工作原理电度表，这可是个在咱日常生活里默默发挥大作用的小玩意儿呢。

咱先来说说它的结构吧。

电度表啊，就像一个小小的房子，里面住着好多重要的“小居民”。

它有一个外壳，这个外壳就像是房子的墙壁，把里面的东西保护得好好的。

外壳一般都是那种硬邦邦的塑料或者金属材质的，很结实，就像一个坚强的小卫士，防止里面的零件受到外界的破坏。

再往里面看，就会发现有一个计量机构。

这计量机构可是电度表的核心部分，就像房子里的大厨，专门负责处理电量这个“食材”。

这个计量机构里面有一个转盘，这个转盘可有趣啦，它就像一个勤劳的小风车，只要有电流通过，它就会慢悠悠地转动起来。

你可以想象一下，电流就像是一阵微风，轻轻一吹，转盘这个小风车就开始工作啦。

转盘的周围呢，还有一些刻度，就像是给小风车划的跑道一样，通过转盘转动的圈数，就能知道用了多少电啦。

除了计量机构，电度表还有一个电压线圈和一个电流线圈。

这两个线圈就像是两个好伙伴，一起合作来测量电量。

电压线圈就像一个温柔的小姐姐，它负责感受电压的大小；电流线圈呢，就像一个强壮的小哥哥，它来感受电流的大小。

它们两个相互配合，把电压和电流的信息传递给计量机构，这样就能准确地算出用电量了。

那电度表是怎么工作的呢？这就像是一场小小的魔术表演呢。

当咱们家里的电器开始工作的时候，电流就从电度表的电流线圈里流过去，就像一群小蚂蚁排着队往前走。

同时呢，电压也加在了电压线圈上。

这时候，就像给计量机构这个小厨师下达了开始做菜的指令一样。

电流和电压的共同作用下，转盘就开始转动啦。

转得越快呢，就说明咱们家里用电用得越猛。

比如说，你开着空调、电视，还同时用着电热水器，这时候转盘就会转得飞快，就像一个兴奋的小陀螺。

而如果只是开着一盏小台灯，转盘就会慢悠悠地转，就像一个散步的小老头。

电度表真的是很神奇呢。

它就这么静静地待在角落里，却把咱们家里用电的情况记得清清楚楚。

每个月供电局的叔叔阿姨们来查电表的时候，就靠着它记录的数据来知道咱们用了多少电，然后计算出该交多少电费。
