桥梁博士计算软件课程设计

桥梁博士V4工程案例教程03_桥梁博士V4桥台计算解决方案文档一、项目背景随着城市发展和交通需求的增加，桥梁建设变得越来越重要。

而且，桥梁的功能不仅仅是连接两岸，还需要考虑到桥梁的承载能力、可靠性和安全性等因素。

为了满足工程师的需求，针对桥台计算问题，我们开发了桥梁博士V4二、桥台计算问题桥台的设计和计算是桥梁工程设计中的一个重要环节。

桥台的稳定性、抗震性和耐久性等因素决定了桥梁的安全与可靠性。

然而，传统的桥台计算方法通常需要工程师手动计算，工作量大、耗时长且容易出错。

三、解决方案为了解决传统桥台计算方法存在的问题，我们开发了桥梁博士V4桥台计算模块，提供了一种自动计算桥台设计的解决方案。

主要包括以下几个方面：1.界面友好：桥梁博士V4桥台计算模块采用直观的界面设计，工程师可以轻松上手，快速完成桥台计算操作。

2.桥台类型支持：桥梁博士V4桥台计算模块支持多种常见桥台类型，如矩形框式、T型、梯形、圆形等，可以满足不同桥梁工程的需求。

3.自动计算：桥梁博士V4桥台计算模块具备自动计算功能，可以根据输入的桥梁参数和设计要求，自动计算桥台的各项设计参数，大大节省了计算时间。

4.综合考虑：桥梁博士V4桥台计算模块考虑到了桥台的稳定性、抗震性和耐久性等因素，能够综合考虑各种力学参数，为工程师提供合理的设计方案。

5.结果输出：桥梁博士V4桥台计算模块支持结果输出功能，可以将计算结果以表格或图形的形式输出，便于工程师进行结果分析和方案比较。

四、使用方法使用桥梁博士V4桥台计算模块非常简单。

首先，打开桥台计算模块，选择桥台的类型。

然后，输入桥梁的参数和设计要求，包括桥墩的尺寸、桥台的高度、荷载参数等。

最后，点击“开始计算”按钮，桥梁博士V4将自动完成计算，并给出桥台的各项设计参数。

工程师可以根据需要进行修改和调整，然后保存计算结果或者将结果导出。

五、总结桥梁博士V4桥台计算解决方案是一种快速、准确和可靠的桥台计算工具。

桥梁博士钢管混凝土拱桥模型建立一、创建项目1,打开桥梁博士软件界面如下：2，点击界面上的“文件”，找到“新建项目组”，新建项目：3，选中“新建项目组”点击鼠标右键，创建项目：4，项目命名：5，在项目名称中输入要创建的“项目名称”，项目类型选“直线桥梁设计计算”：6，文件保存路径选取，点击上页面中的“浏览”，选取要保存的路径，如下图：7，选好保存路径后，点击右边的“确定”则新建项目已创建：二、输入总体信息如错误!未找到引用源。

所示，在打开数据文档后系统将自动进入总体信息输入界面，用户可通过右菜单，或“数据”下拉菜单，切换输入界面。

此界面的最左侧是项目管理窗口。

输入窗口的下部是图形显示窗口，用户可以用右键切换显示信息，以帮助用户判断输入数据的准确性，快速了解结构特征。

三、输入单元特征信息1、左击界面中的“数据”：2、2、在下拉列表栏中单击“输入单元特征信息”：四、纵梁单元建立拟定建立以下的钢管拱的纵梁模型：现拟建130m长的纵梁两道，纵梁高H=2.4m，宽B=0.8m，纵梁间距为27m，则：（1）第1道纵梁单元建立：1、点击快速编译器的“直线”按钮，在编译框内，在编辑内容的四个复选框都钩上，编辑单元号：1-130，左节点号：1-130，右节点号：2-131；分段长度：130*1，如下图所示：2.输入截面特征：点击“截面特征”按钮，选择图形输入，找到矩形截面双击选择，然后输入B=800，H=2400，确定，如下图：4、控制断面定义。

在控制点距起点距离输入框内填0，按添加按钮，然后在控制点距起点距离输入框内填50，再按添加按钮，见下图：5、做完以上步骤后，按确定按钮，则第1道纵梁就建好了，如下图：（2）第2道纵梁单元建立：1、点击快速编译器的“直线”按钮，在编译框内，在编辑内容的四个复选框都钩上，编辑单元号：132-261，左节点号：132-261，右节点号：133-262；分段长度：130*1，如下图所示：3.输入截面特征：点击“截面特征”按钮，选择图形输入，找到矩形截面双击选择，然后输入B=2000，H=1000，确定，如下图：4、控制断面定义。

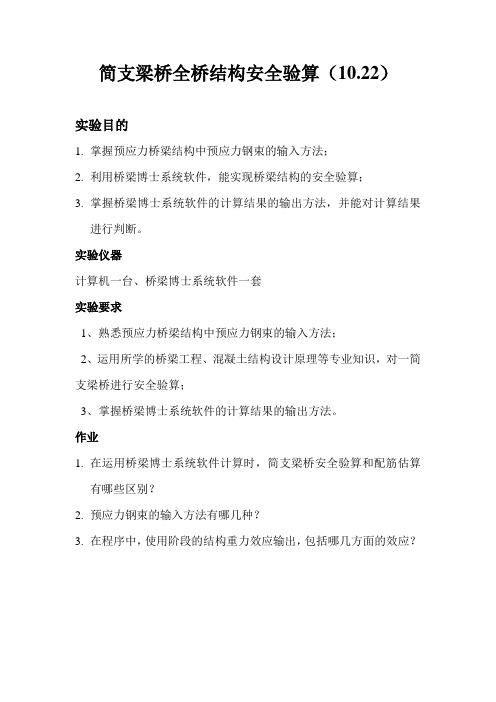

简支梁桥全桥结构安全验算（10.22）
实验目的
1.掌握预应力桥梁结构中预应力钢束的输入方法；
2.利用桥梁博士系统软件，能实现桥梁结构的安全验算；
3.掌握桥梁博士系统软件的计算结果的输出方法，并能对计算结果
进行判断。

实验仪器
计算机一台、桥梁博士系统软件一套
实验要求
1、熟悉预应力桥梁结构中预应力钢束的输入方法；
2、运用所学的桥梁工程、混凝土结构设计原理等专业知识，对一简支梁桥进行安全验算；
3、掌握桥梁博士系统软件的计算结果的输出方法。

作业
1.在运用桥梁博士系统软件计算时，简支梁桥安全验算和配筋估算
有哪些区别？
2.预应力钢束的输入方法有哪几种？
3.在程序中，使用阶段的结构重力效应输出，包括哪几方面的效应？。

桥梁博士课程设计
本课程旨在培养学生在桥梁工程领域的卓越技能和知识，包括设计、建造、维护和评估桥梁结构的能力。

课程内容主要包括以下几个方面：
1. 桥梁结构设计原理和方法：介绍桥梁结构设计的基本原理和方法，包括荷载分析、结构材料、桥梁类型和桥梁设计规范等。

2. 桥梁建造和施工技术：介绍桥梁建造和施工的关键技术，包括预制桥梁、悬索桥、斜拉桥等，以及桥梁建造的安全和质量控制。

3. 桥梁维护和修复技术：介绍桥梁维护和修复的方法和技术，包括桥梁检测、评估和监测，以及桥梁加固和修复的方案和技术。

4. 桥梁结构分析和优化：介绍桥梁结构分析和优化的方法，包括有限元分析、参数优化和结构优化等。

5. 实践和案例分析：通过实践和案例分析，让学生了解桥梁工程实际应用的情况，培养学生解决实际问题的能力。

课程将采用多种教学方法，包括课堂讲解、案例分析、实验实践和课外调研等，旨在培养学生综合运用理论知识和实践技能的能力，为其未来的职业发展打下坚实的基础。

- 1 -。

桥梁博士V4工程案例教程00桥博V4抗震分析解决方案桥梁博士V4工程是一款建筑结构分析与设计软件，在桥梁设计中有着广泛的应用。

而抗震分析是桥梁设计中非常重要的一部分，能够评估桥梁在地震荷载作用下的性能，并提供相应的抗震设计方案。

本文将为您介绍桥梁博士V4工程案例教程中关于抗震分析的解决方案。

首先，桥梁博士V4工程可以进行地震荷载计算。

在进行抗震分析前，需要确定地震波的参数。

用户可以选择库中已有的地震波，也可以根据实际情况导入已得到的地震波数据。

通过设置地震波参数，再进行地震荷载计算，得到对应的地震荷载。

接下来，桥梁博士V4工程可以进行抗震分析。

抗震分析是通过加载地震荷载，计算桥梁结构在地震作用下的受力、位移等响应，并评估结构的性能。

在抗震分析前，需要设置模型的属性和边界条件。

用户可以通过桥梁模型进行建模，设置材料的力学性质、断面的尺寸和边界约束等。

在设置完模型属性后，可以设置地震荷载，并选择适当的分析方法。

桥梁博士V4工程提供了多种抗震分析方法。

其中常用的有静力弹性分析、动力弹性分析和非线性时程分析。

静力弹性分析适用于刚性较小的桥梁，可以直接求解结果得到结构响应。

动力弹性分析适用于较为刚性的桥梁，可以考虑结构的动力特性，得到相应的动力响应谱。

非线性时程分析适用于一些特殊情况下，可以考虑结构非线性效应，得到更准确的响应结果。

在抗震分析过程中，桥梁博士V4工程可以进行结构的求解和结果的显示。

通过求解，可以得到桥梁结构在地震作用下的受力、位移等响应结果。

同时，软件还提供了丰富的结果显示功能，包括动画显示、图表显示和数值显示等，可以直观地展示桥梁结构的响应情况。

最后，桥梁博士V4工程还可以进行抗震设计。

根据抗震分析得到的结构响应，可以评估结构的性能，并进行相应的抗震设计。

例如，可以调整结构的尺寸、材料和连接方式等，以提高桥梁的抗震性能。

综上所述，桥梁博士V4工程提供了全面的抗震分析解决方案。

通过进行地震荷载计算、抗震分析和抗震设计，可以评估桥梁结构在地震作用下的性能，并提供相应的抗震设计方案，确保桥梁在地震发生时能够安全可靠地使用。
