单管超再生式调频收音机电路图及制作

一、频率稳定的调频信号传输电路。

图1所示电路可以将音频信号以调频（FM）的方式传送到异地。

图中，VT1、R2、R3、C2、C3、L1、Cx组成谐振频率在88MHz～110MHz之间的电容三点式调频振荡电路。

话筒B将声音信号转换成电信号后经过耦合电容C1送入三极管VT1的基极。

此时，VT1的基极电压将随着音频信号的变化而变化，于是VT1的集电结电容也相应变化，引起振荡器的振荡频率随之变化，达到调频的目的。

VT1集电极负载L1、Cx、C3等调谐回路决定了高频振荡器的振荡频率（即发射频率），由于C3、L1的参数为固定值，所以电容Cx为振荡频率调整电容，调整电容Cx可以改变该发射器的发射频率，当Cx的电容量为12.5pF时，发射频率约为108MHz。

包含有声音信号的调频信号由VT1的集电极输出，并由发射天线向空中发射。

天线接在VT1的集电极，长度约为690mm时发射效果最佳。

L1的电感量为0.17μH，如果买不到成品电感，也可以自己绕制。

绕制电感的电感量与线圈骨架的直径、长度以及匝数有关，如图2所示。

图中，r表示骨架的半径（单位为mm），x表示线圈成型后的长度（单位为mm），n表示线圈的匝数，电感量为n2×r2/(228.6r+254x）（μH）。

据以上方法，电感L1用φ0.1mm的漆包线在直径为6.7mm的圆形木棒上绕5～6匝，然后脱胎并将线圈长度拉至6.4mm即可二、高保真调频音频信号传输电路在深夜看电视时通常都要降低音量以免影响他人休息，这就有可能听不清电视伴音。

如果有一个电路能够将电视伴音信号发射到周围空间，然后再用调频收音机接收就能很好地解决这个问题。

该电路如图1所示。

图1电路中，VT1及其外围电路组成振荡电路，振荡频率约为98MHz，R1、Cx为音频预加重电路，用来改善音频信号的频率响应，提高音质。

L1、L2均采用1mm的漆包线在5mm的骨架上绕10匝脱胎而成，将其长度拉长为11mm左右即可，如图2所示。

超再生调频晶体管收音机电原理图超再生调频收音机,Q1是高放(缓冲级),Q2超再生检波,Q3低放,Q5Q5功放,Q6为Q2提供熄灭(频率)电压一，本机的Q3、Q4、Q5依次是电压放大、激励、输出，这个很普通，都是甲类放大器，没有必要说了。

二，Q1等组成输入不调谐，输出调谐的高放级。

三，Q2、Q6、VR2等组成三极管超再生检波器。

这部分是本机的核心部分：本机的输入调谐回路L1、C3、C4（C3C4串联）就是高放级Q1的负载。

Q2的发射极通过电阻R5接到调谐贿赂的线圈L1的抽头上，起再生（正回授）作用，提高收音机的灵敏度。

四，三极管（Q2）超再生检波器的调节电路：1，单结晶体管Q6等、电阻R4、R3等组成检波三极管Q2的偏置电路。

偏置电路给Q2提供的偏置信号是直流加上正脉冲，以确保三极管检波器高效、高质量工作。

2，单结晶体管Q6、电阻R11、电容C11、电位器VR2、电容C12等组成频率可调的脉冲振荡器。

3，单结晶体管Q6的基极（B）的电位的高低，决定了检波管Q2的基极电位的高低。

4，单结晶体管Q6的基极（B）的电位的高低，由其振荡频率决定。

调节电位器VR2，可以改变振荡频率。

5，R7、C6、C7是滤波电路，滤除脉冲信号。

从上述可知，只要调节电位器VR2就可以通过脉冲振荡器精细的调整检波三极管Q2的基极电位以及导通角度，从而使检波器工作于最佳状态。

五，超再生检波电路的优点，灵敏度高。

六，三极管检波器的优点：1、与二极管相比，在失真系数相当下，其检波效率大大提高，功率增益接近0db，而二极管检波器的功率增益约为-20db。

2、输入阻抗高，由二极管检波的1--2千欧提高到20千欧左右，这样可以提高调谐回路的Q值。

3、因为检波管BG2接成发射极输出器，所以其输出阻抗小约500欧，只有二极管检波器的1/2-1/3，使其带负载能力增强。

4、传输系数高，比二极管检波约大2-3倍，这使末级中放管不容易产生阻塞现象。

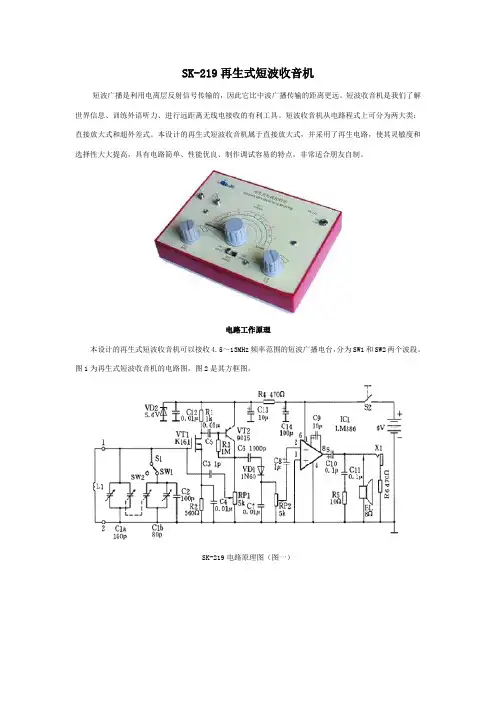

SK-219再生式短波收音机短波广播是利用电离层反射信号传输的，因此它比中波广播传输的距离更远。

短波收音机是我们了解世界信息、训练外语听力、进行远距离无线电接收的有利工具。

短波收音机从电路程式上可分为两大类：直接放大式和超外差式。

本设计的再生式短波收音机属于直接放大式，并采用了再生电路，使其灵敏度和选择性大大提高，具有电路简单、性能优良、制作调试容易的特点，非常适合朋友自制。

电路工作原理本设计的再生式短波收音机可以接收4.5～13MHz频率范围的短波广播电台，分为SW1和SW2两个波段。

图1为再生式短波收音机的电路图，图2是其方框图。

SK-219电路原理图（图一）SK-219方框图（图二）电路由以下几部分组成：1.接收天线L1和可变电容器C1构成调谐回路，其功能是接收并选择短波广播电台信号。

2.场效应三极管VT1等构成的第一高频放大级；3.晶体管VT2等构成第二高频放大级；两级高放对调谐电路选出的电台信号进行直接放大。

4.电容器C3等构成再生电路，进一步提高收音机的灵敏度和选择性。

5.二极管VD1等构成检波电路，将调制在高频载波上的音频信号检出。

6.集成电路IC1等构成的低频功率放大器，将音频信号放大后推动扬声器BL发声。

再生式短波收音机简要工作原理是：广播电台发送的高频信号被天线L1接收后，由L1、C1并联谐振电路选出所需的电台信号，调节可变电容器C1使并联谐振电路与需要接收的某一频率的电台信号产生谐振，即可达到选台目的。

S1是波段开关，当S1指向SW1时，C1a、C1b均接入电路，接收范围为4.5～ 6.5MHz；当S1指向SW2时，仅C1a接入电路，接收范围为6.5～13MHz。

调谐电路选出的电台信号送入VT1基极，由VT1、VT2进行两级高频放大，放大后的信号与输入信号同相，由VT2集电极输出，一方面经C6耦合至检波电路；另一方面经C3正反馈至VT1基极，使高放输入端的高频信号得到进一步加强，加强了的信号再由两级高放进行放大，放大后又正反馈到输入端，如此反复使得输入信号大大加强了，这就是所谓的“再生”。

用6K4电子管DIY超再生收音机头，接收范围居然覆盖88春节假期用6K4电子管做了个自灭式超再生收音头（见线路图），接收范围居然覆盖88--108MHz。

过去对“begart”同学多次发贴介绍自己DIY的超再生的调频机接收范围覆盖88~108MHz表示不可理解，经过自己动手制作试听，我彻底服了，有兴趣的同学不妨试试。

天线和调谐线圈：L2用直径2MM裸铜线在直径15MM模具（我用5号电池作模具）上以圈间距离为2MM绕3圈，抽出模具成空芯式线圈，L1用同样线材和同样方法绕1圈，两个线圈之间的距离为2MM（见图4）。

RFC高频阻流圈：用36号漆包线在1W30K的电阻上绕120圈。

C1 5-30P可变电容：我先后用过空气四连中的一个小单连和电台上拆下的空气单连，可能容量大覆盖范围不对收不到台。

后来改用5-30P瓷介微调电容，能收到很多台，覆盖范围可以，但感应电流很大，用起子调台时时大声时沙沙声，漂移相当大，最要命的是起子调好台后正要移开，原先调好的台又沙沙声响了。

最后，我试用“老百姓（广坛名“黑五类”）同学推介的5-20P小空气可变电容（见图5），用塑料管套住动片调谐柄来调谐，效果很好，频率覆盖88-108MHz。

在广州市区收到十多个台。

收音头调试简单，检查接线无误后通电，在L1A点接1米长拖线（我是用50公分长拉杆天线），接着调节R2阻值至最佳点（可先用50K电位器调试），测出阻值后改用接近电阻即可。

我把6K4FM收音头音频输出接到六灯电子管收音机的拾音插座上，而收音头的灯丝和B+电源则从电子管收音机上接过来。

用六灯电子管收音机放音音色悦耳动听。

由于收音头元件少，我把全部元件装到一个交流电插座的底合里。

（见图1、图2、图3、）体会：由于FM收音头调频部分工作在超高频状态，这部分元件宜装在环氧板上，线圈应距离安装板15MM，接点要牢。

全部元件尽量紧靠6K4电子管，且接线尽可能短，以减少分布电容和杂散感应，以利调试6K4.jpg (67.73 KB, 下载次数: 77)线路图6k4-1.jpg (40.66 KB, 下载次数: 49)图16k4-2.jpg (40.35 KB, 下载次数: 47)#p#分页标题#e#图26k4-3.jpg (39.48 KB, 下载次数: 47)图36k4-4.jpg (25.08 KB, 下载次数: 49)图46k4-5.jpg (30.29 KB, 下载次数: 47)图5全机装好后检查接线无误，R2先用100K电位器代替，通电后调节电位器就会听到喇叭有“咝咝”超再生噪声，然后调节可变电容器C 1和调节线圈L2长度（拉长或压短），就会收到广播声，此时“咝咝”的超再生噪声就会被广播声盖去。

硅单管来复再生式收音机(总11页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--硅单管来复再生式收音机作者：bd1234567单管收音机：以精炼和小巧、简单和易制、节能和低耗、风迷了许多老一辈无线电爱好者，现今凡对无线电有一定兴趣的电子爱好的人们对它的制作、论极和使用也是乐此不疲：愚下椐多方资料考证、椐数以百次实验，椐多次设计和改进图样、元件及反复调整元件参数；设计这个以3DG6硅三极管为核心的单管来复再生式收音机电路图并加以试(实)制出较为满意和理想的样机它之所以满意和理想：(1)：电路稳定、灵敏度高(2)：线路简单、易于制作(3)：元器件用量少、制作成本低(4)：低能低耗、节约使用成本(5)：输出阻抗匹配广、低高阻耳机通用(6)：输出功率基本能推响1W内的舌簧喇叭和动圈式扬声器、20平米内能清晰正常收听(7)：配用80×50×25mm的米黄色机盒、整机精巧美观，让人爱不释手由于有以上特点特上传坛内：以供相互学习、相互交流，共同进步、共同求精同时也真诚恳求老师们和网友们指导、批评；以求新的进步、新的努力......一、电路图：注：图(1)为机器的电路图、同时作为元件安装方位的定位图图(2)为机器各元件连线走向的焊接布线图、实际操作每线应尽其短线和尽其少交叉二、元件：(一)必须元件：(1)：晶体管类：硅三极管：3DG6一支普通二极管：2AP9两支(2)：电器器类：圆中波磁棒：∮10×70mm一根李磁线：∮~3)米(3)：电容器类：可变电容器：CBM-223：(141＋60)P左右一个小瓷片固定电容器：33p 一个两个2200p一个小电解固定电容器：47u 一个(4)：电阻器类：小炭膜固定电阻器：22k 一个一个微调小炭膜电阻器：50k 一个(二)自定元件(制做者椐自己喜好和实情自定配用)：(5)：机盒：(俺选用的是80×50×25mm米黄色带盖电器接线盒) 一个(6)：电路安装板：(俺选用的是75×48×1mm电木胶合板) 一块(7)：二芯插座：∮一个(8)：与磁棒配套支架两个(9)：调谐拨盘：与机盒适配与CBM-223中轴配套一个(10)：调谐读盘：与机盒适配与拨盘配套一套(11)：铜铆钉：∮1×2：(每个元件备2个) 约32个(12)：电池架：(7号单节的)一个(13)：高、低阻耳机及1W扬声器等注：若使用市售低阻立体声耳机：须改三芯插头为二芯插头；立体声耳机线有两根芯线和一根公共线，把公共线用绝缘胶布包好，两芯线分别焊接在二芯插头的两极上，这样两个耳机便成串联模式使用三、制做(一)：磁性线圈制做：(1)：用牛皮纸做一个∮11×40mm的纸筒(2)：在纸筒上离纸筒头约5mm处用∮里磁线平绕77圈(两线头留适量长度线头)此为调谐线圈(3)：推后离调谐线圈约3mm处再用里磁线平绕7圈(两线头留适量长度线头)此为再生线圈(4)：一定温度熔石蜡一小铁杯(约90C度)、把纸筒线圈全部浸蜡拿出立放冷却即可(二)：电路板按图钉制铆钉：(三)：元器件定位安装：(四)：各元件连线走向的焊接：(五)：调试整机：焊接完毕在捡查各元器件连线无误后装上电池、插入耳机：(1)：调整微调电阻(50k的那个)使耳机发出清晰的待机电流声(2)：转动调谐中轴，使机器接收，在收到较大音量的节目时停转调谐中轴(3)：此时再来细调微调电阻，使收到的节目在最佳清晰度的前题下以求最大音量(4)：左右微小移动磁性线圈，使收到的节目在最佳清晰度的前题下以求最大音量机器调试完成：(六)：机板安装入盒：(七)：机盒面板调谐器中轴出头开孔：(八)：机盒侧面安装耳机开孔：(九)：安装调谐拨盘：(十)：安装调谐读盘：四、成品：五、使用情况：(1)：白天在俺地室内室外随时随地用耳机能正常收听3~4个节目：如中国之声、湖南人民广播电台的综合节目、萧湘文艺台等节目，音质清晰，音量完全满足个人收听使用用各类1W内扬声器20平米内清晰正常收听1~2个节目；如中国之声、湖南人民广播电台的综合节目；音质清晰，音量充实(2)：晚7时至12时左右在俺地室内室外随时随地用耳机能正常收听5~7个节目、此时中国之声等强台音量强劲震耳使用各类1W内扬声器20平米内清晰正常收听1~3个节目(3)：晚12时至次日早5时左右在俺地室内室外随时随地用耳机能正常收听约15个台的名种节目：远台、弱台信号清晰可听，择性高、音质好，能收到：中国之声、华夏之声、湘、粤、桂、鄂、赣、台、日本、朝、韩等地区和外国等国家的中波广插节目用各类1W内扬声器20平米内清晰正常收听1~2个节目(4)：不论白天晚上、不论室内室外，使用扬声器必须是小功率的、且喇叭外放收音机只能收到1~2个近台、强台的节目(5)：机器使用耳机每日工作2小时，7号电池可用15天左右，机器使用扬声器外放每日工作1小时，7号电池能用7天左右六、此机简单、可能网上也有类同，但此机从电路设计、元件参数计算、选材等实愚下精心实施；本着确实是：好的、完美的和质高的应大家来分享的友好原则，今亳无保守地推出此帖，方便广大网友......七、本帖错误和不正之处、恳望老师们和网友们批评指导，愚下虚心接受并深表感谢！！！。

收藏！超灵敏，1.5V，FM调频收音机电路图。

这个电路图，摘自一本老杂志，个人认为可以收藏起来，以后做来测试一下。

超灵敏，1.5V，FM调频收音机电路图，如下图所示：超灵敏，1.5V，FM调频收音机电路图工作原理：电路工作在超再生检波模式。

主要由VT1、C1、R1、C2和LC回路等组成。

超再生电路其实是一个电容三点式振荡器，由于有C2、R1组成的回路，振荡器处于间歇振荡工作状态。

间歇频率由C2、R1决定。

间歇频率高时，则间歇周期短，间歇振荡很难达到高的振幅，灵敏度低，因此，电路的抗干扰性较好。

间歇频率低时，则间歇周期长，间歇振荡容易达到高的振幅，灵敏度高，因此，电路的抗干扰性较差。

在无外来信号时，C2、R1回路可产生60~100kHz的熄灭频率，因此，当没有电台信号时，听到的流水噪声，主要是电路本身的熄灭频率干扰造成的。

可变电容C0、L1构成并联调谐回路，通过调节C0可以改变谐振频率，使电台频率与LC回路达到谐振状态，此时，LC回路两端输出幅度相应变化的幅调调频波，由于电路本身的LC振荡电压远远大于L1感应到的微弱电台信号，电台信号与强大的LC振荡电压混合在一起，因此无需任何外拉天线，就能获得相当高的接收灵敏度，电路中内置天线L4和印刷板天线，起到增强接收信号的作用。

音频信号由C5耦合到VT2、VT3组成的低频放大电路进行放大，推动耳机发声。

在没有电台信号时，会有较大的“沙沙”噪声，属于正常现象，收到电台信号后就会消失或者明显降低。

由于高频阻流线圈L1的阻断作用，高频成分只能通过C1返回信号输入端VT1集电极，从而加大了输入信号的强度，信号被反复放大，这样的作用，被叫做'超再生’。

用一节电池供电（1.5V）整个电路电流在4mA左右，非常省电。

空芯线圈L1用直径0.6mm的漆包线，在水性笔芯上绕6匝。

高频扼流线圈L2、L3可以使用10uH的色环电感。

可调电容C0用30pF的调频双联可变电容。

的，它也具有这种“单向导电特性”。

因此，也可以用它来代替矿石完成检波工作。

图1就是在普通双回路的矿石收音机上，用一只二极管V代替矿石的检波线路（虚线是表示原来接石的地方）。

当调谐回路调谐到广播电台，在次级线圈3端感应出的电压为正时，加到电子管屏极的压也是正，屏极就吸收灯丝放射的电子，整个检波回路里有电流通过；当3端为负时，屏极上的电压变负，拒斥电子，回路里没有电流通过。

于是听筒里流过的只能是电波的各个正半周所构成的一连的脉动直流电。

如果输入的信号是调幅波，它就推动听筒的振动片发出与调幅波形相应的声音。

各种矿石收音机都可以从圈1把矿石取去，换入一个灯丝消耗电力较小的二极管（或用其它电子管 图2甲是把用得比较普遍的省电花生管1T4接成二极管，来代替图1中的电子管的一个例子。

1T4的丝电压是1.4伏，用一节手电筒用的干电池供电，大约可以工作50小时。

在可以利用交流电源的城镇，用图2乙的线路就更为经济。

图中用的是双二极管6H6，它的灯丝电压是6.3伏，也可以用6X5或6X6C二极管检波比矿石稳定，不过，它和矿石机一样，仍然没有把声音放大的能力，所以声音大小也能和最好的矿石机相比，选择性和灵敏度也不会增加；而是它的缺点是还要消耗一点电力，因此不．电子管检波实用的单管收音机采用三极管或五极管，它不仅有检波作用，而且还能把声音放大。

收程的遥远分隔电台的能力，以及音量的响亮等方面，矿石机是不能和它相比的。

单管机的检波方式，通常采用屏极检波或栅极检波。

（1）屏极检波 屏极检波的特点是在栅极回路里串联一个丙电池（图3），使栅极带着一个一定小的负电压（以将要切断屏流为度）。

当调谐回路的信号电压加到栅极的时候，信号电压和线路里接的负电压发生作用，它们正负相消，栅偏压变小，屏回路里出现了和输入信号的波形相应，但变的幅度要大得多的屏流；负半周时它们又彼此相加，栅极变得更负，屏流全被切断。

电子管把外来号的负半周削掉，只让正半周通过，并使屏回路里产生比外来信号大得多的一连串的脉动直流电，成了检波和放大的双重作用。

电子管超外差FM收音机业余方法制作去年坛内有朋友悬赏征集制作电子管超外差FM收音机，由于种种原因我没能参加。

春节期间我利用老电子管收音机改装了一台电子管超外差FM收音机，因为诸多杂事今天才有时间贴出来。

以前没玩过电子管收音机，所以希望能与大家交流切磋共同改进，使爱好电子管收音机的朋友都能享受到FM的乐趣。

考虑到DIY机壳很难作，同时为了减少制作的工作量，利用老电子管收音机改装是比较可取的方式。

综合各种因素，选用80年代生产的6灯电子管收音机改装比较合适。

改装的原则是：保留原机原有的功能，尽量不改变原机电路和外观，增加的元件要少。

这样成本也很低，本机改装费用：老收音机约80元，根德喇叭约70元，其他元件约50元。

总共花费不到200元。

频率范围：MW 550-1650 KHzSW 6-18 MHzFM 88-108 MHz因为FM广播的音频范围可以达到30～15000Hz,而一般国产6灯电子管收音机喇叭的音频范围是100～7000Hz。

为了充分发挥FM的效果，我用德国“根德”的一套4X7吋中低音喇叭和2X2吋高音喇叭来替代原来的喇叭。

原来的喇叭布虽然美观，但密度太大，不利于高音的播放，所以喇叭布也换成音箱用的面罩。

为了使改装比较容易，我把需要加装的零件分为四个模块。

先做好这四个模块，把它们分别装在要改装的收音机上即可。

这四个模块是通用的，常见的电子管收音机都能使用。

如果这些模块能作成套件供应的话，改装电子管FM收音机将是一件非常容易的事。

就是加四个零件，改几条线这么简单。

另外还需要更换可变电容，用四连可变电容代替原来的双连可变电容。

电路原理如图所示：电路原理图中红色的部分是改装后增加或有变动的元件。

下面分别解释一下四个模块的作用：1、FM高频头。

是一个比较标准的电路，完成FM的信号接收和变频，输出10.7M的中频信号。

AFC电路也可以不要，有无AFC两者的接收效果差别不是太多。

2、AM和FM转换开关和继电器的电源电路。

调频无线话筒的制作及电路调频无线话筒的制作及电路一个调频无线话筒和一台带有调频接收的收录机(或调频收音机)在一定的范围内就可以实现无线传输，这样在家里可以边走边唱卡拉ok．，还可以在大教室里辅助教师授课等。

本无线话筒电路设计合理、造型美观大方、传声距离可达20～30米、使用寿命长、经济实惠、耗电小。

非常适合广大青少年无线电爱好者装配使用。

一、电路的工作原理图1是wxh02型无线话筒的电路原理图。

该电路主要由驻极体话筒和一只高频三极管90l 8组成。

三极管vt外围元件l、c4、c5等外围元件组成高频振荡电路。

驻极体话筒BM将声音信号变成电信号，通过电解电容C1耦合到vt的基极，对高频等幅振荡电压进行调制，经过调制的高频信号通过c6，由天线向外发射。

R3、R4是VT的直流偏置电阻，r4组成直流负反馈电路，使得vt的工作更加稳定。

l和c5决定振荡频率，f=1／2π，调整l的匝数及间距可改变振荡频率。

R1为驻极体话筒的供电电阻。

二、元器件的选择三极管vt除可以使用9018外，还可以选用截止频率高的高频三极管，如3dg80等。

c2、c3、c4和c5应使用稳定性好的高频瓷介电容，尤其是c5一定要保证质量。

驻极体话筒采用优质的话筒。

振荡线圈l需自制，制作方法是在直径为φ5毫米的直柄钻花上用φ0.5毫米的漆包线平绕4圈后即成。

其它电阻采用图l所示的参数即可。

三、安装制作wxh02型无线话筒的印刷电路图见图2。

在安装制作前，请用万用表筛选一下各个元件的质量，有条件的话将各瓷片电容用电容表测量一下电容量，这样就万元一失了。

安装的先后顺序是电感线圈、电阻器、电容器、高频三极管、话筒和拨动开关、电池卡子。

将电阻器、电容器等元件分类集中安装的目的是减少差错和防止元件的丢失。

以上元器件的插装孔位请认真对照图2来确定。

电感线圈的两个引出端首先刮除表面上的绝缘漆，然后上好锡，插装时要贴近电路板并牢固焊接，如有虚焊，振荡会不稳定，工作也会不正常。

单管超再生式调频收音机电路图及制作在50年代末60年代初，出现了几种简单超再生的架构。

作者在对这些电路进行了详尽的研究之后，结合现代再生电路的一些优秀设计，开发了这一款简单FM收音机电路。

这是一款不平凡的作品，有着很高的灵敏度和选择性，并且有足够的音量。

电路布局由于这是个超再生的设计，因此元件的布局相当重要。

调谐电容C3有三个引脚，把它的转轴面对你，引脚朝上，中间这个脚接地，左边的引脚接L1，右边的一个引脚悬空。

将L1尽量地靠近C3，但是尽量远离您的手可能会靠近的位置。

假如您的手过分接近L1的话，调谐起来会非常困难。

电感天线L1的制作L1决定了收音机的频率，就和天线一样，在超再生电路中是一个主要的调整元件。

尽管是个很重要的工作，但是非常容易操作，任意找一个直径0.5英寸圆柱体做模架，用20号的裸铜线，（其他的导线也可以，但是要能保持一定的形状）密绕6圈，然后脱胎，将线圈拉长至1英寸。

在线圈的中点上焊上C2，线圈的引脚焊到PCB板子上的时候，要注意线圈与板子之间要留有空隙。

制作与调试如果接线正确，您可能会碰上四种可能：1 收到电台，2 很大的噪声3 啸叫声4 什么也没有。

如果您听到电台，那么这是个不错的开端。

用另一个FM收音机来比较您的频率误差，可以调节L1和C1来修正。

假如您听到很大的噪声，您大致应该可以收到电台。

仔细调节C3看能收到什么。

如果您听到啸叫声或什么也没听到，，那是电路振荡的太强或太弱。

可将L1拉长或压缩。

再次检查电路是否连接正确，如果没有改善，您就需要改变R4，将R4改为20K或者换上一个50K，最好是一个可变电阻。

调节R4直到可以稳定地接收到电台为止。

一旦电路正常工作了，再将可变电阻换下，换上一个相同阻值的固定电阻。

晶体管来复再生式单管机制作专题几年前DIY了一部晶体管单管来复再生式收音机，发表后深得同好们喜爱，原文供三部分，在本坛只发了第一部分，现重新整理改正了一些手误后全部发表以饕同好，篇幅较长，请耐心阅读 一、制作篇本篇已在本坛发表过，原帖在此 点击打开连接，为了文章的完整性和承上启下，我把这篇再重新简略发一次正面 长93mm 宽58mm 高26mm 重102g （不带电池）——这个102 g 不是胡编乱造出来的，是用精度0.1 g 的电子天平称量出来的1(912).jpg (0 Bytes, 下载次数: 18) 下载附件 保存到相册 2011-12-9 12:44 上传侧面的耳机插座兼电源开关，插座已经过改造，耳机插上电源自动接通，拔下来自动断电后面，半裸后盖，反而更有韵味2(411).jpg (0 Bytes, 下载次数: 18) 下载附件 保存到相册 2011-12-9 12:44 上传内部清晰图单连-高扼圈局部特写这个红有机单连可变电容器，有画龙点睛的妙味，有了它才有了“昔日重来”的味道用这只万里老牌636型800欧姆的耳塞机放音，本地电台声音可震耳刻度盘，用药瓶盖子改造，字是打印在照相纸上剪下贴上去的制作过程电原理图这是一张典型的来复再生式收音机电路图，基本工作原理不再赘述，特别之处是它的再生电路，我很喜用这种再生电路。

这是由串在高频管发射极中的线圈L3完成的，L3是一根直径0.5毫米的单根导线在磁棒上绕1~2圈，调整和L1之间的距离来调节再生的大小，这种再生电路的特点是反馈量大而且均匀。

从我装过的再生电路形式中这种是效果最好体积最小的，成本也是最低的。

值得推荐。

各元件的选用原则磁性天线截面有圆形和方型两种。

圆形有直径10毫米和8毫米两种，方型有4*12和5*17毫米两种单管机放大量有限，从天线上接受的能量越多越好。

所以磁性天线长度越长越好，同样长度下截面积越大越好，所以，若长度相同，选择的顺序应该是5*17毫米方型（截面积85平方毫米），10毫米圆形（截面积78.5平方毫米），8毫米圆形（截面积50.24平方毫米），4*12毫米方型（截面积48平方毫米）C1, 4~20pF半可变电容，可用一只拉线电容或一只18pF左右的固定电容代替很多刊物和爱好者都不加这个电容，认为这是个可有可无的零件。
