调幅收音机工作原理

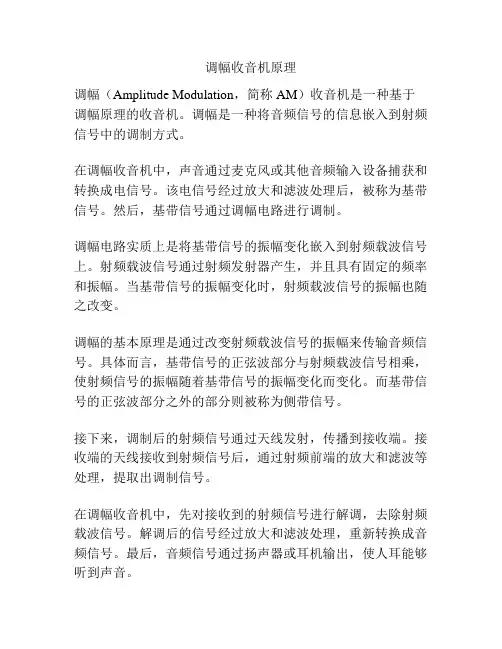

调幅收音机原理
调幅（Amplitude Modulation，简称AM）收音机是一种基于调幅原理的收音机。

调幅是一种将音频信号的信息嵌入到射频信号中的调制方式。

在调幅收音机中，声音通过麦克风或其他音频输入设备捕获和转换成电信号。

该电信号经过放大和滤波处理后，被称为基带信号。

然后，基带信号通过调幅电路进行调制。

调幅电路实质上是将基带信号的振幅变化嵌入到射频载波信号上。

射频载波信号通过射频发射器产生，并且具有固定的频率和振幅。

当基带信号的振幅变化时，射频载波信号的振幅也随之改变。

调幅的基本原理是通过改变射频载波信号的振幅来传输音频信号。

具体而言，基带信号的正弦波部分与射频载波信号相乘，使射频信号的振幅随着基带信号的振幅变化而变化。

而基带信号的正弦波部分之外的部分则被称为侧带信号。

接下来，调制后的射频信号通过天线发射，传播到接收端。

接收端的天线接收到射频信号后，通过射频前端的放大和滤波等处理，提取出调制信号。

在调幅收音机中，先对接收到的射频信号进行解调，去除射频载波信号。

解调后的信号经过放大和滤波处理，重新转换成音频信号。

最后，音频信号通过扬声器或耳机输出，使人耳能够听到声音。

调幅收音机的原理是基于调幅的特点，将音频信号转换成射频信号，并通过解调将其还原成音频信号。

这种原理使得收音机能够接收广播电台发出的调幅信号，并使我们能够收听广播节目。

调幅am收音机原理调幅（Amplitude Modulation, AM）是一种广泛应用于无线通信中的调制方式。

调幅收音机是通过接收调幅信号，并将其解调为音频信号，从而实现音乐、新闻等信息的传播。

在理解调幅收音机的原理之前，我们首先需要了解调幅的基本原理。

调幅是一种以载波波幅的变化来传输信息的调制方式。

在调幅的过程中，信息信号通过改变载波的幅度来进行编码。

在AM调制中，信号波形的幅度和频率保持不变，只有相位会发生变化。

调幅的表达式如下：s(t) = Ac(1+ m * cos(2πfmt)),其中，s(t)表示调制信号，Ac表示载波振幅，m表示调制指数，fm表示调制信号的频率。

接下来，我们将详细解释调幅收音机的工作原理。

1. 接收天线：调幅收音机首先需要通过一个天线来接收调幅信号。

天线将电磁波转换成电信号，并输入到收音机的电路中。

2. 射频放大器：在收音机中，接收到的弱信号首先会经过射频放大器进行放大。

射频放大器的作用是增加信号的幅度，以便后续电路可以更好地处理信号。

3. 中频放大器：经过射频放大器后，信号会进入中频放大器。

中频放大器把高频信号转换成中频信号。

这是为了减小对中频幅度改变的影响和降低噪音。

4. 混频器：中频信号进入混频器。

混频器主要用于改变频率，将中频信号转换为一个频率更低的中间阶次频率。

这个频率通常是固定的，例如455kHz。

5. 解调器：经过混频后的信号进入解调器。

解调器的作用是将调幅信号转换为原始的音频信号。

解调器通过检测信号的幅度变化来恢复原始信息。

6. 音频放大器：解调之后的音频信号会进入音频放大器。

这个环节主要是为了放大音频信号，使得声音可以通过扬声器播放出来。

7. 扬声器：最后一个环节是将放大后的音频信号通过扬声器播放出来。

通过扬声器，我们可以听到解调后的音频信息，例如音乐、新闻等。

除了上述的主要原理，调幅收音机还包含许多其他辅助电路，例如自动增益控制电路（Automatic Gain Control, AGC）、标定电路等，这些电路的功能是为了保证接收效果和音质的优化。

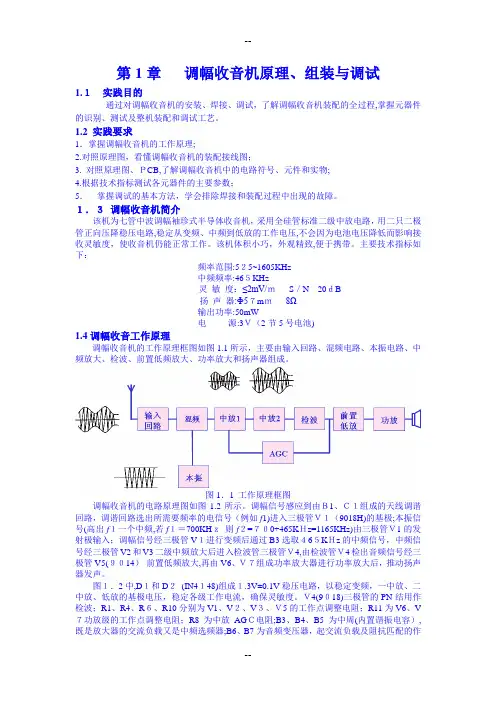

第1章调幅收音机原理、组装与调试1.１实践目的通过对调幅收音机的安装、焊接、调试，了解调幅收音机装配的全过程,掌握元器件的识别、测试及整机装配和调试工艺。

1.2 实践要求1．掌握调幅收音机的工作原理;2.对照原理图，看懂调幅收音机的装配接线图；3. 对照原理图、ＰCB,了解调幅收音机中的电路符号、元件和实物;4.根据技术指标测试各元器件的主要参数；5．掌握调试的基本方法，学会排除焊接和装配过程中出现的故障。

１．３调幅收音机简介该机为七管中波调幅袖珍式半导体收音机，采用全硅管标准二级中放电路，用二只二极管正向压降稳压电路,稳定从变频、中频到低放的工作电压,不会因为电池电压降低而影响接收灵敏度，使收音机仍能正常工作。

该机体积小巧，外观精致,便于携带。

主要技术指标如下：频率范围:5２5~1605KHz中频频率:46５KHz灵敏度：≤2mV/ｍS／N 20ｄB扬声器:Ф5７mｍ8Ω输出功率:50mW电源:3Ｖ（2节5号电池)1.4调幅收音工作原理调幅收音机的工作原理框图如图1.1所示，主要由输入回路、混频电路、本振电路、中频放大、检波、前置低频放大、功率放大和扬声器组成。

图1．1 工作原理框图调幅收音机的电路原理图如图1.2所示。

调幅信号感应到由Ｂ1、Ｃ１组成的天线调谐回路，调谐回路选出所需要频率的电信号（例如f1)进入三极管Ｖ１（9018H)的基极;本振信号(高出f１一个中频,若f１＝700KHｚ则f２=７０0+465KＨz=1165KHz)由三极管Ｖ1的发射极输入；调幅信号经三极管V１进行变频后通过B3选取４6５KＨz的中频信号，中频信号经三极管V2和V3二级中频放大后进入检波管三极管Ｖ4,由检波管Ｖ4检出音频信号经三极管V5(９０14）前置低频放大,再由V6、Ｖ７组成功率放大器进行功率放大后，推动扬声器发声。

图１．2中,D１和D２(IN4１48)组成１.3V±0.1V稳压电路，以稳定变频，一中放、二中放、低放的基极电压，稳定各级工作电流，确保灵敏度。

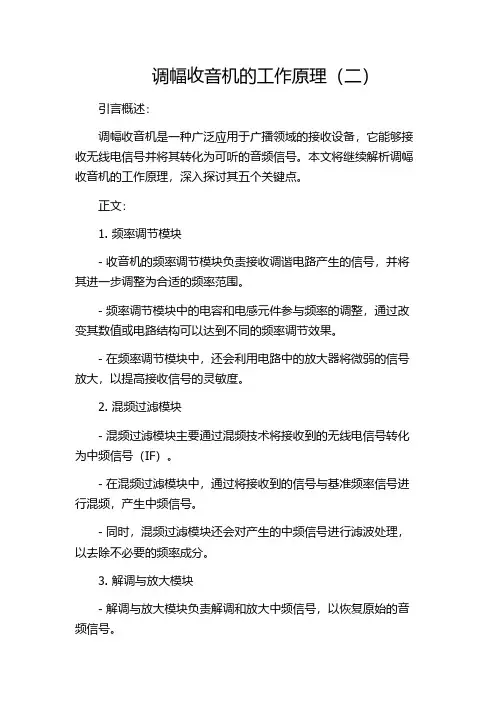

调幅收音机的工作原理（二）引言概述：调幅收音机是一种广泛应用于广播领域的接收设备，它能够接收无线电信号并将其转化为可听的音频信号。

本文将继续解析调幅收音机的工作原理，深入探讨其五个关键点。

正文：1. 频率调节模块- 收音机的频率调节模块负责接收调谐电路产生的信号，并将其进一步调整为合适的频率范围。

- 频率调节模块中的电容和电感元件参与频率的调整，通过改变其数值或电路结构可以达到不同的频率调节效果。

- 在频率调节模块中，还会利用电路中的放大器将微弱的信号放大，以提高接收信号的灵敏度。

2. 混频过滤模块- 混频过滤模块主要通过混频技术将接收到的无线电信号转化为中频信号（IF）。

- 在混频过滤模块中，通过将接收到的信号与基准频率信号进行混频，产生中频信号。

- 同时，混频过滤模块还会对产生的中频信号进行滤波处理，以去除不必要的频率成分。

3. 解调与放大模块- 解调与放大模块负责解调和放大中频信号，以恢复原始的音频信号。

- 在解调过程中，通过使用二极管或其他解调器件，将中频信号还原成原始的音频信号。

- 解调与放大模块中的放大器使用放大电路将解调后的音频信号放大，以保证其可听性。

4. 音频处理模块- 音频处理模块对放大后的音频信号进行进一步处理，以优化音频的质量。

- 音频处理模块中包含音频滤波器，可以对音频信号进行频率范围的调整和去噪处理。

- 另外，音频处理模块还可能包含音量控制电路，用于调节音频信号的音量大小。

5. 输出模块- 输出模块将经过整个调幅收音机处理后的音频信号输出到扬声器或耳机。

- 输出模块中可能包含功率放大器，用于进一步放大音频信号，以满足外部设备的输入要求。

- 同时，输出模块也可以提供音频输出的连接接口，方便用户连接其他设备。

总结：通过对调幅收音机的工作原理进行深入探讨，我们了解到了频率调节模块、混频过滤模块、解调与放大模块、音频处理模块和输出模块这五个重要的组成部分。

每个模块都承担着特定的功能，共同完成了将无线电信号转化为可听的音频信号的过程。

七管超外差调幅收音机工作原理七管调幅收音机工作原理框图七管调幅收音机电路图本机电路图如图所示。

由B1及C1-A组成的天线调谐回路感应出广播电台的调幅信号，选出我们所需要的电台信号F1基极。

本真新号调谐在高出F1一个中频F2进入V1发射极，由V1三极管进行变频，在V1集电极回路通过B3选取F2与F1的差频信号。

中频信号经V2和V3二级中频放大，进入V4检波管，检出音频信号经V5低频放大由V6,V7组成变压器耦合功率放大器进行功率放大，推动扬声器发声。

图中D1,D2组成1.3V+-0.1V 稳压，提出变频，一中放，二中放，低放的基极电压，稳定各级工作电流，保证整机灵敏度。

V4发射-基极结用做检波。

R1、R4、R6、R10分别做为V1、V2、V3、V5的工作点调整电阻，R11为V6、V7功放级的工作点调整电阻，R8为中方的AGC电阻，B3、B4、B5为中周，既是放大器的交流负载又是中频选频器，该机的灵敏度、选择性等指标靠中频放大器保证。

B6、B7为音频变压器，起交流负载及阻抗匹配的作用。

一、调幅电路调幅电路是把调制信号和载波信号同时加在一个非线性元件上(例如晶体二极管或三极管)经非线性变换成新的频率分量，再利用谐振回路选出所需的频率成分。

调幅电路分为二极管调幅电路和晶体管基极调幅、发射极调幅及集电极调幅电路等。

通常，多采用三极管调幅电路，被调放大器如果使用小功率小信号调谐放大器，称为低电平调幅；反之，如果使用大功率大信号调谐放大器，称为高电平调幅。

在实际中，多采用高电平调幅，对它的要求是：(1)要求调制特性(调制电压与输出幅度的关系特性)的线性良好；(2)集电极效率高；(3)要求低放级电路简单。

1、基极调幅电路图1是晶体管基极调幅电路，载波信号经过高频变压器T1加到BG的基极上，低频调制信号通过一个电感线圈L与高频载波串联，C2为高频旁路电容器，C1为低频旁路电容器，R1 与R2为偏置的分压器，由于晶体管的ic=f(ube)关系曲线的非线性作用，集电极电流ic含有各种谐波分量，通过集电极调谐回路把其中调幅波选取出来，基极调幅电路的优点是要求低频调制信号功率小，因而低频放大器比较简单。

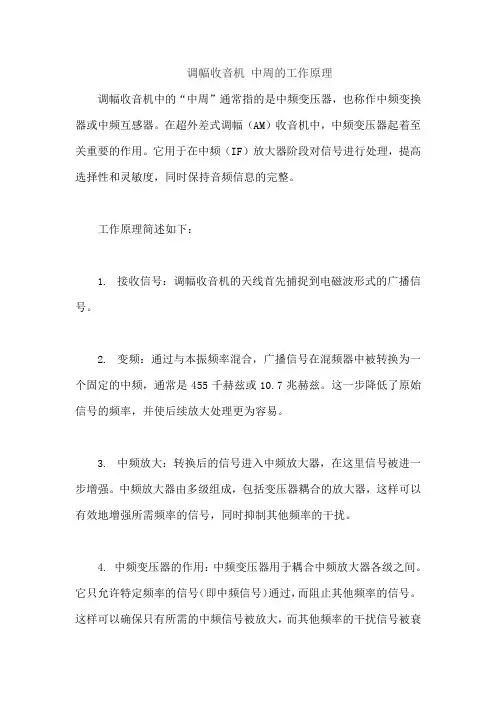

调幅收音机中周的工作原理
调幅收音机中的“中周”通常指的是中频变压器，也称作中频变换器或中频互感器。

在超外差式调幅“AM）收音机中，中频变压器起着至关重要的作用。

它用于在中频“IF）放大器阶段对信号进行处理，提高选择性和灵敏度，同时保持音频信息的完整。

工作原理简述如下：
1.“接收信号：调幅收音机的天线首先捕捉到电磁波形式的广播信号。

2.“变频：通过与本振频率混合，广播信号在混频器中被转换为一个固定的中频，通常是455千赫兹或10.7兆赫兹。

这一步降低了原始信号的频率，并使后续放大处理更为容易。

3.“中频放大：转换后的信号进入中频放大器，在这里信号被进一步增强。

中频放大器由多级组成，包括变压器耦合的放大器，这样可以有效地增强所需频率的信号，同时抑制其他频率的干扰。

4.“中频变压器的作用：中频变压器用于耦合中频放大器各级之间。

它只允许特定频率的信号“ 即中频信号）通过，而阻止其他频率的信号。

这样可以确保只有所需的中频信号被放大，而其他频率的干扰信号被衰
减。

5.“检波：经过中频放大后的信号进入检波器。

检波器的任务是从调幅的载波中提取出音频信息，将其从无线电频率转换到可以驱动扬声器的较低频率。

6.“音频放大：最后，检波后的音频信号通过音频放大器进一步放大，并驱动扬声器产生声音。

中频变压器在调幅收音机中扮演了关键角色，通过选择性地放大特定频率范围的信号，提高了接收质量，使得收音机能够清晰地输出音频信号。

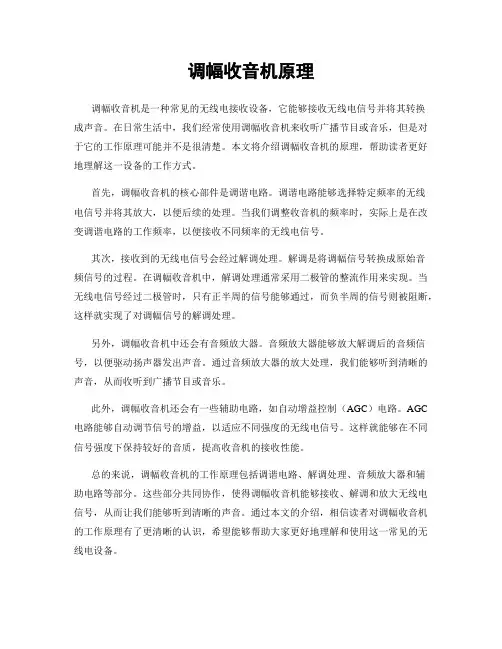

调幅收音机原理调幅收音机是一种常见的无线电接收设备，它能够接收无线电信号并将其转换成声音。

在日常生活中，我们经常使用调幅收音机来收听广播节目或音乐，但是对于它的工作原理可能并不是很清楚。

本文将介绍调幅收音机的原理，帮助读者更好地理解这一设备的工作方式。

首先，调幅收音机的核心部件是调谐电路。

调谐电路能够选择特定频率的无线电信号并将其放大，以便后续的处理。

当我们调整收音机的频率时，实际上是在改变调谐电路的工作频率，以便接收不同频率的无线电信号。

其次，接收到的无线电信号会经过解调处理。

解调是将调幅信号转换成原始音频信号的过程。

在调幅收音机中，解调处理通常采用二极管的整流作用来实现。

当无线电信号经过二极管时，只有正半周的信号能够通过，而负半周的信号则被阻断，这样就实现了对调幅信号的解调处理。

另外，调幅收音机中还会有音频放大器。

音频放大器能够放大解调后的音频信号，以便驱动扬声器发出声音。

通过音频放大器的放大处理，我们能够听到清晰的声音，从而收听到广播节目或音乐。

此外，调幅收音机还会有一些辅助电路，如自动增益控制（AGC）电路。

AGC 电路能够自动调节信号的增益，以适应不同强度的无线电信号。

这样就能够在不同信号强度下保持较好的音质，提高收音机的接收性能。

总的来说，调幅收音机的工作原理包括调谐电路、解调处理、音频放大器和辅助电路等部分。

这些部分共同协作，使得调幅收音机能够接收、解调和放大无线电信号，从而让我们能够听到清晰的声音。

通过本文的介绍，相信读者对调幅收音机的工作原理有了更清晰的认识，希望能够帮助大家更好地理解和使用这一常见的无线电设备。

调幅收音机工作原理
调幅收音机是一种将声音信号调制到无线电频率上进行传输和接收的设备。

其工作原理主要分为三个部分：调制器、放大器和解调器。

1. 调制器：调制器的作用是将声音信号转换为无线电信号。

首先，声音信号经过一个音频放大器进行放大，然后与载波信号相乘。

这个载波信号通常是一个高频信号。

2. 放大器：调幅收音机中的放大器主要用于增强调制后的无线电信号的强度。

放大器将经过调制器调制的信号进一步放大，使其足够强以便在接收端能够正确解调。

3. 解调器：解调器的作用是从接收到的调幅信号中提取出原始声音信号。

接收天线接收到调幅信号后，信号经过放大器进行放大，然后传递给解调器。

解调器使用与调制器中相同的载波信号来解调接收到的信号，通过这个过程将无线电信号转换为原始声音信号。

总的来说，调幅收音机通过将声音信号调制到无线电频率上，然后通过放大器增强信号强度，最后通过解调器将信号转换为原始声音信号，实现了无线电广播接收。

调幅收音机工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII收音机工作原理1、音频信号发射基本原理：音频信号发射的基本原理如图（1）所示图（1）（1）话筒可将声音转化为与声音变化规律一致的模拟电信号，即：音频信号u1；（2）由话筒得到的音频信号较弱，所以要经音频放大器放大；（3）信号要便于发射必须要有足够高的频率。

由于音频信号的频率较低，不便于发射，所以音频信号在发射前，要将音频信号（调制信号）加载到高频等幅正弦信号（载波信号u3）上，就像步行速度慢的人搭载高速交通工具（如：飞机）一样，这叫信号的调制。

调制有调幅、调频、调相等多种方式，图（1）所示的是调幅(AM)方式，即让载波幅度随调制信号的幅度变化而变化。

天线发射的已调波信号是调幅信号u4；（4）高频振荡器负责产生高频等幅正弦信号u3，即：载波信号；不同电台的载波频率不一样，这样便于接受端（如收音机）能有选择的接受不同电台的信号；（5）具有足够高频率的已调波信号在发射时还必须要有足够大功率，所以已调波信号在经天线发射前还必须进行功率放大。

2、ZX-921调幅收音机工作原理调幅收音机工作原理如图（2）所示图（2）（1）输入调谐回路：图（3）图（4）●输入调谐回路的作用：接受和选择电台信号。

●图（3）为收音机输入调谐回路，该电路为RLC串联电路，图（4）为其等效原理图。

图（4）中e1、e2、e3、e4分别为四个不同电台发射的信号在磁性天线L1中感应的信号电动势，它们的频率（载波频率）分别为f1、f2、f3、f4，R为L1的直流电阻，Ca为调谐电容。

●调整Ca（双联电容）可调整RLC串联电路的谐振频率，电路的谐振频率可调范围为530kHz～1605kHz。

若RLC串联电路的谐振频率等于f1，则频率为f1的电台信号在电路中可以激起最大的信号电流，并通过变压器B1耦合至L2，从而注入BG1基极；频率为f2、f3、f4的电台信号由于失谐，故在电路中激起的信号电流很小，如此达到选择频率为f1的电台信号（即：选台）的目的。

调幅收音机原理及故障分析调幅收音机原理及故障分析1-1无线电波的发射与接收一、无线电波1、无线电波电磁振荡在周围的空间产生周期性变化的电场和磁场，并向四面八方传播开去，就形成了电磁波。

在无线广播、电视广播、无线电通信中使用的电磁波又叫作无线电波。

无线电波在空间的传播速度约为3000 000km/s。

无线电波在一个振荡周期T内传播的距离叫做波长，波长、频率和无线电波的传播速度之间的关系可用下式表示：式中——波长，单位为m；——传播速度，单位为m/s；f——频率，单位为Hz。

从上式可看出，频率越低，波长越长；频率越高，波长越短。

2、无线电波的传播方式无线电波在空间的传播方式主要有以下三种：（1）地波；（2）天波；（3）空间波；二、调制与解调1、调制所谓调制，就是把低频电信号加载到高频载波上去的过程。

无线电广播中常用的调制方式有二种：（1）调幅使载波的振幅随调制信号电压的变化而变化的调制方式称为调幅。

（2）调频使载波的频率随调制信号电压的变化而变化的调制方式称为调频。

调频波的频谱比较复杂，它的频带宽度可用下式表示：B=2（+Fmax）式中B——频带宽度；——最大频偏；Fmax——最高调制信号频率。

2、解调在接收端从已调制信号中取出原调制信号的过程称为解调。

1--2 收音机的主要性能指标一、频率范围频率范围是指收音机能够接收到的信号的频率范围。

二、灵敏度当收音机的输出功率达到额定功率时，在输入端所需要的最小信号的强度称为灵敏度，单位为（微伏）。

它用于表示收音机接收微弱信号的能力。

显然这个输入信号越小，收音机的灵敏度越高。

三、选择性选择性表示收音机从包括各种频率的复杂信号中选出有用信号而抑制其他干扰信号的能力，选择性以输入信号失谐±9kHz时灵敏度下降的程度来表示，单位为dB （分贝）。

dB数越大，表示收音机的选择性越强。

四、输出功率输出功率是指收音机输送给扬声器的音频信号的功率，单位为W （瓦），也可用mW 表示，1W=1000mW。

调幅收音机中的载波同步调幅收音机中的载波同步一、引言调幅收音机是我们日常生活中常见的一种收音设备，它通常用来接收广播电台的信号。

在调幅收音机的原理中，载波同步起着至关重要的作用。

本文将深入探讨调幅收音机中的载波同步原理，以及它在实际应用中的重要性。

二、调幅收音机的基本原理调幅（Amplitude Modulation，AM）是一种调制技术，其基本原理是将音频信号的幅度变化转化为载波信号的幅度变化，从而将音频信号传输到接收端。

在调幅过程中，载波同步能够确保接收端能够准确恢复原始音频信号。

三、载波同步的意义和作用良好的载波同步对于调幅收音机的正常工作至关重要。

它能够保持接收端和发送端的频率一致性，消除接收到的信号中的杂散和失真。

载波同步还能提高信号的抗干扰能力，使得调幅收音机在复杂的无线电环境中仍能稳定地接收到音频信号。

四、载波同步的实现方法1. 直接检测方法：直接检测方法是一种简单而常见的载波同步方法。

它通过将接收到的信号直接与本地振荡器的频率进行比较，从而实现频率同步。

这种方法虽然简单，但由于受到接收信号中的噪声和干扰的影响，容易产生误判。

2. 相位锁定环路（PLL）方法：相位锁定环路方法是一种更为精确和稳定的载波同步方法。

它通过将接收到的信号与本地一致频率的参考信号进行比较，并通过不断调整本地振荡器的相位，使其与接收到的信号相位同步。

这种方法具有较高的抗噪声和干扰能力，能够更准确地实现载波同步。

五、载波同步的挑战和解决方案在实际应用中，载波同步可能会面临一些挑战，例如多径信号、频率衰减和噪声干扰等。

为了解决这些问题，可以采取以下措施：1. 使用复杂的调制方案，如相位调制（PM）或正交振幅调制（QAM），以提高系统的容错能力和抗干扰能力。

2. 引入信号预处理技术，如滤波器和均衡器，以减少多径信号和噪声干扰对载波同步的影响。

3. 增加接收端的灵敏度和动态范围，以适应不同信号强度和频率衰减情况下的载波同步需求。
