4、产品使用4．1上电预热三分钟(系统初始化阶段)Es2000使用说明书1．开机自检，LCD依次点亮时间显示区、功能图标、气体浓度显示区、查阅项图标、单位、量程和光柱(图4—1—1)后，屏幕及指示灯全亮一秒钟。

蜂鸣器短鸣两下，而后进入预热状态。

2．预热时，绿灯亮，数字从C180递减到C 000(图4—1—2)，然后进入正常监控状态。

在预热期间可按住键3秒退出预热，直接进入正常监控状态(图4—1—3)。

3．光柱顶端数字显示本机量程。

4．2监控状态1．监控状态：在此状态，系统响应按键输入；正常情况下【不报警、不报故障)，时钟显示实时时间，数字部分显示气体浓度值，光柱对应显示·4～20mA电流对应输出(图4—1—3)。

2．正常情况下，按回3秒，系统进入自检状态(见4．1第一条)；3秒无动作背光灭。

有按键操作、系统有故障，报警时背光自动点亮。

3、报警状态：当浓度值大于或等于低段报警值时，系统发出低段报警声、光信号，系统低段报警输出(继电器1动作。

A1图标亮，如图4—2—1)，报警状态锁定；当浓度值大于或等于高段报警值时。

系统发出高段报警声、光信号。

系统高段报警输出(继电器1、2动作，A1、A2图标亮，如图4—2—2)；按回可消除声音报警．按⑩退出报警状态，系统进入下一次检测。

4．报故障状态：A) 当系统线路发生故障(断路、短路等)。

浓度显示区显示。

Err"，黄灯闪烁，故障图标(F)点亮(图4—2—3)．蜂鸣器同步发声，按回可消声。

线路故障时输出0rnAoB) 当AC220V主电源故障时，绿灯、黄灯同时闪烁，蜂鸣器同步发声，按可回消声。

C)当备电DC欠E,B寸。

绿灯、黄灯闪烁。

DC图标点亮(图4—2—4)，蜂呜器同步发声。

按回消声；当系统DC备电故障或检测不到时，黄灯闪烁。

DC图标点亮(图4—2—4)，蜂鸣器同步发声，按固消声。

故障状态可自动恢复。

5．线路报故障和报警不能同时进行；AC、Dc电源报故障时不影响线路报警、报故障；线路报故障、报警时不影响电源报故障。

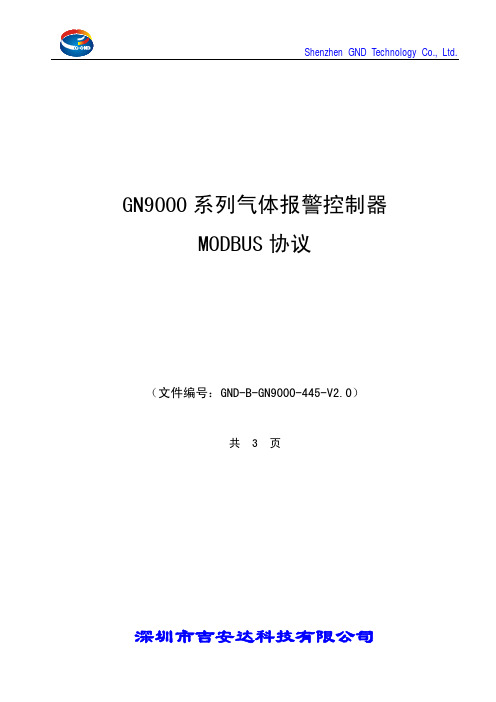

GN9000系列气体报警控制器MODBUS协议（文件编号：GND-B-GN9000-445-V2.0）共 3 页深圳市吉安达科技有限公司1、概述：GN9000的上位机数字接口提供了远程微机（PC机、工控机、PLC等主控设备）通过其RS485接口来实现对仪表的数据采集、现场监测等功能。

GN9000分类两大类：GN9010（接4-20mA输入信号）和GN9020（接GN8000的RS485输入信号）。

特点：（1）、采用RS485接口（差分、半双工）；（2）、通讯参数可编程：波特率：9600b/s、2400b/s可选择；仪表地址：1～247（0作为系统的广播地址）；数据格式：1个起始位、8位数据位、2个停止位。

（3）、数据传输模式采用RTU方式2、MODBUS通讯协议分析：Modbus协议是主从式点对点的通讯协议，允许一台主机和多台从机之间进行数据通讯。

在使用GN9000构成的系统中，主机是微机，从机是GN9000系列控制器。

在该通讯系统中，GN9000的地址码可通过按键设置，通讯距离可达1.2KM（在允许的速度范围内）。

命令格式：主机请求、从机应答。

主 机：它负责命令的发送。

由于一个命令表明一个响应，因而主机同时等待从机的响应。

如果从机没有响应，表明主机发送命令错误或数据传输错误。

因而，必须正确初始化主机命令，且在发送时，两次发送（发送两帧数据之间）间隔应不少于40Bits （同理，每帧数据的两个Byte之间的间隔应小于40Bits）。

从 机：负责命令的接送，对命令进行分析处理，并回传相应的结果。

帧数据格式：通讯的每一帧包含以下的信息（16进制）从机地址 命令字 信息字 校验码从机地址（1 Byte）：GN9000的地址标识号（可通过按键设置），便于主机识别从机，进行通讯。

命令字（1 Byte）： 设定主机对从机的通讯内容。

信息字（N Byte）： 包括两机通讯时各种参数的位地址、字节地址、数据长度、数据信息。

南京八环在使用仪器前请仔细阅读本说明书1、概述该型仪器是一种可以灵活配置的单种气体或多种气体检测报警仪，它可以配备氧气传感器、可燃气传感器和任选两种有毒气体传感器或任选四种有毒气体传感器或任选单种气体传感器。

该型仪器具有非常清晰的大液晶显示屏，声光报警提示，保证在非常不利的工作环境下也可以检测危险气体并及时提示操作人员预防。

2、技术性能及参数特点•小巧、轻便、坚固•声、光、震报警•大屏幕数字、字符显示、瞬时值、峰值、平均值显示•开机或需要时对显示、电池、传感器、声光报警功能自检•定期闪灯、声音提示•出众的音频声音报警•维护费用很低•可以支持1、2、3或4种的气体检测主要技术指标*注:如测其它气体或气体量程有要求的请与我们联系检测方式：扩散式电池：3.7V锂离子充电电池电池工作时间：连续工作200小时左右(可燃气为15小时) 传感器工作原理：电化学式(可燃气为催化燃烧式)传感器寿命：两年(可燃气为3年)显示：大屏幕液晶显示报警：声、光、震报警直接读数：瞬时值、峰值、电池电压、TW A、STEL防爆标志：Ex ibIICT4防护等级：IP45工作温度：-10∽50℃工作湿度：5-90%RH尺寸：128mm（长）×71mm（宽）×35mm（厚）重量：240g3、操作说明3.1操作键的功能描述开启仪器按“”键会发出两声短促的嘟声，同时伴有光闪动，仪器开机。

关闭仪器在测量状态下,按“”键屏幕出现5秒钟的倒计时，然后声音提示关机，如按“”键时间不足，会自动返回测量状态。

电量不足当仪器的电池电量低于预设的值后，将会激发声、光欠压报警，提示操作者电量不足需要充电。

欠压报警时，除了声光报警外屏幕上还会显示电池欠压符号闪烁。

当电量耗尽时，电池欠压符号闪烁，屏幕出现“batter low ”(电池低)字符提示，仪器会自动关机。

当发生欠压报警后，操作者必须给仪器关机充电,充电大约时间4-6小时（前3次充电时间在12小时以上）。

..... 作业场所环境气体检测报警仪通用技术要求前言本标准的技术要求、试验方法、标志、检验规则、使用说明书为强制性。

其中 5.3.9全量程指示偏差、 5.3.10高速气流、6.10全量程指示偏差试验、 6.11高速气流试验注明为推荐性。

本标准代替GB 12358-1990《作业场所气体检测报警仪通用技术要求》。

与GB 12358-1990相比较，主要变化如下：——增加了电磁兼容，选择了适当的严酷等级，与国际和国内标准对应；——针对关于产品安全性的要求，增加了绝缘电阻和耐压试验；——完善检验规则，增加了使用说明书的要求，有利于产品的规模化生产。

本标准由国家安全生产监督管理总局提出。

本标准负责起草单位：北京市劳动保护科学研究所。

本标准参加起草单位：华瑞科力恒（北京）科技有限公司。

本标准主要起草人：杨铸、姜传胜、朱刚、姜波。

作业场所环境气体检测报警仪通用技术要求1 范围本标准规定了作业场所气体检测报警仪（以下简称“检测报警仪”）的术语、分类、技术要求、试验方法、检测规则与标识等。

本标准适用于中华人民共和国境内作业场所可燃性气体、有毒气体和氧气检测报警仪的生产和使用。

其他特种场所中使用的检测报警仪，除由有关标准另行规定外，亦应执行本标准。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 2421 电工电子产品环境试验第1部分：总则GB/ 3836.1 爆炸性气体环境用电气设备第1部分：通用要求GB/ 3836.2 爆炸性气体环境用电气设备第2部分：隔爆型“d”GB/ 3836.4 爆炸性气体环境用电气设备第4部分：本质安全型“i”GB/T 4798.10 电工电子产品应用环境条件导言GB/T 4857.5 包装运输包装件跌落试验方法GB 15322-2003（所有部分）可燃气体探测器GBZ 2-2002 工作场所有害因素职业接触限值3 术语和定义下列术语和定义适用于本标准。

BC型报警箱简要安装调试说明书V1.11.性能优势及功能介绍2.产品框架说明3.压力管道部分安装说明4.集线部分安装说明5.压力显示报警部分安装说明6.工作参数的调整7.产品安装尺寸1.性能优势及功能介绍此款区域气体压力监测报警器适用于监测医院楼层、护士站、手术室、或实验室气体管道、特气钢瓶、汇流排、阀箱等区域供气压力的状况，通过0.8英寸数码管显示实时显示被监测气体的压力，可依据各参数使用需求设定报警点，并实现超限报警，确保区域供气压力的正常。

此款区域气体压力报警器设有RS-485通讯接口，可以通过网络实现与主报警箱及系统主机间的组网。

·主机供电电压：DC9V±5% MPa气压单位·电源适配器供电电压：AC100V～240VAC·默认低压测压范围：-0.1MPa～1.0MPa，可定制高压测压范围0MPa～25MPa·气压监测点数：1～7路·可连接总报警箱，实现对整个气体管路的实时监测，为数字化管理提供依据·0.8英寸数码管显示，压力值更直观，为维修提供具体的数值依据·摸感应式按钮，玻璃面板·支持传感器正负压通用，有效防止因误连接导致的传感器损坏·传感器可置于箱体内或远离箱体（有效距离1000米）方便布线和维修·传感器压力监测精度1.0级，监测压力范围-0.1Mpa-1.0Mpa·支持RS-485远程通讯，可跟情报面板对接·支持每路气压状态的开关量输出（代替电接点压力表）·支持整机状态的开关量输出·支持5米以内的红外遥控器静音·支持传感器故障检测·支持声光报警·支持蜂鸣器报警2.产品框架说明压力采集部分集线部分压力显示报警部分通讯部分如图所示，整个系统分为4部分：a.压力采集部分：将管道的气体压力通过“压力传感器”转化为标准的4-20mA 电流环向后传输压力信号。

医疗气体报警使用说明书医疗气体警报医疗气体警报正面医疗气体警报背面二、操作说明一、接线说明1.X1接线端X11-AC 14V； X12-空脚； X13-AC 14V；2.X2备用接线端;3.X3接线端;X31-气体RS485接口B; X32-气体RS485接口A; X33-地线;X34-气体数据线;4.X4接线端; X41-AC 21V； X42-空脚； X43-AC 21V；5.X5备用接线端6.X6接线端;X61-氧气检测头信号端;X62-氧气检测头DC +24V端； X63-压缩空气检测头信号端;X64-压缩空气检测头DC +24V端； X65-负压吸引检测头信号端;X66-负压吸引检测头DC +24V端；365412JKQ-QT-12X2X1X4X3X5X6 外接电流型气体压力检测头检测 气体检测范围:压缩空气1.检测窗口显示设置:长按［设置］键直至检测窗口显示[P1]，再按[设置]键至检测窗口显示[P4]，按［∧］或［∨］点亮正常灯，确认氧 气检测显示。

再按[设置]键至检测窗口显示[P5]，按［∧］或［∨］点亮正常灯，确认压缩空气检测显示。

再按[设置]键 至检测窗口显示[P6]，按［∧］或［∨］点亮正常灯，确认负压吸引检测显示。

最后按[设置]键退出。

2.地址码设置:长按［设置］键直至检测窗口显示[P1]，再按[设置]键至检测窗口显示[d--]，按［∧］或［∨］选择地址码[d01d30]。

最后按[设置]键退出。

3.气体检测报警范围设置:a.按［设置］键氧气欠压灯(橙色)闪烁，表示氧气欠压报警设置。

再按［∧］或［∨］设定氧气欠压报警值。

b.再按［设置］键氧气过压灯(红色)闪烁，表示氧气过压报警设置。

再按［∧］或［∨］设定氧气过压报警值。

c.再按［设置］键压缩空气欠压灯(橙色)闪烁，表示压缩空气欠压报警设置。

再按［∧］或［∨］设定压缩空气欠压报警值。

d.再按［设置］键压缩空气过压灯(红色)闪烁，表示压缩空气过压报警设置。

气体报警控制器使用说明书（数码管）Ver1.1第1章产品简介1.1产品概述气体报警控制器是一款采用目前最新的数字化集成电路技术设计而成一款全新的智能化气气体报警控制器。

是一款单/双路信号输入控制系统，采用了大尺寸的高亮度数码管实时显示读数。

用户可通过简单设置进行现场检测与使用。

本系统主要应用于检测可燃气体或者有毒气体的场合，配合固定式气体检测仪使用，将气体检测仪检测到的气体读数汇总到显示屏幕上显示，同时根据设置当气体浓度大于报警浓度后，控制器将会进行一系列报警动作，例如声光报警、排风、断电等（依客户设置）。

1.2功能特点金属一体成型机身配套镜面显示屏，整体设计感大气又突出支持1-2路气体输入，支持两层报警点设置四路按键现场设置，设置系统由密码保护，有效防止错误操作。

支持声光报警设置，支持两路继电器控制，可联动排风、断电等行为一体化供电设置，配套气体检测仪不需要额外供电1一站式物联网供应平台1.3主要参数1.4设备外观如下图所示，产品主要由壳体、显示屏、报警灯、按键、挂钩等部分组成。

23第2章安装与接线2.1接线端子气体报警控制器的接线端子均已引到接线端子上，用户只需要在接线端子上接上线缆（自备）即可。

用户打开产品机壳后，在控制器下放可以看到一排接线端子（根据通道具体配置），如下图所示：端子序号端子作用2.2安装方式将气体报警控制器安装在距离地面2米左右便于45操作位置即可，注意控制器安装的位置应该方便走线，与各个传感器的距离适中即可。

下图参考设备采用壁挂安装的方式，提供两组壁挂挂片，使用M6螺母将壁挂片固定在背部突出的M6螺丝上即可。

两组壁挂孔之间间距为170mm ，如下图所示。

一站式物联网供应平台62.3连接设备取出购买的气体传感器，拧开正面的盖壳即可看到四组接线端子，使用0.3平以上的四芯铜线连接气体报警控制器与气体传感器即可。

注意连接距离不要超过500米即可。

接线方式如下图所示：7严格注意接线不能有误，否则会造成设备不可逆转的烧毁。

纳智气体探测器说明书
1、开机：长按“开/关”键3秒，仪器开机工作，电源灯点亮，首先进入预热，液晶上首次出现“8”字的指示，2分钟的预热完毕仪器进入检测状态。

2、检测：当探测器置于待测环境中，当有被测气体泄漏时，液晶显示数字发生改变，显示数字越大说明气体浓度越大，显示数字最大处，即为气体泄漏点
3、当被测气体浓度值时达到报警设定值时，红色报警灯亮，同时仪器发出宏亮的长报警音；当气体浓度降到报警设定值以下时，声光报警自动消除。

4、故障诊断与指示：当仪器的传感元件出现了断路或短路现象时，仪器点亮黄灯的故障指示灯亮，发出间断的报警声，同时液晶屏显示“————”此时，应将仪器关机，送修。

5、自检：按下“自检”键，频幕左下角显示“自检”字样，并且仪器仪器依次对数字显示、浓度报警、故障报警指示状态进行检测。

6、报警点调整：同时按下“开关”同时按下“自检”键，仪器进入报警点修改状态，液晶屏上出现“标定”字样，如果在5秒内不按键仪表自动退出报警点修改状态。
