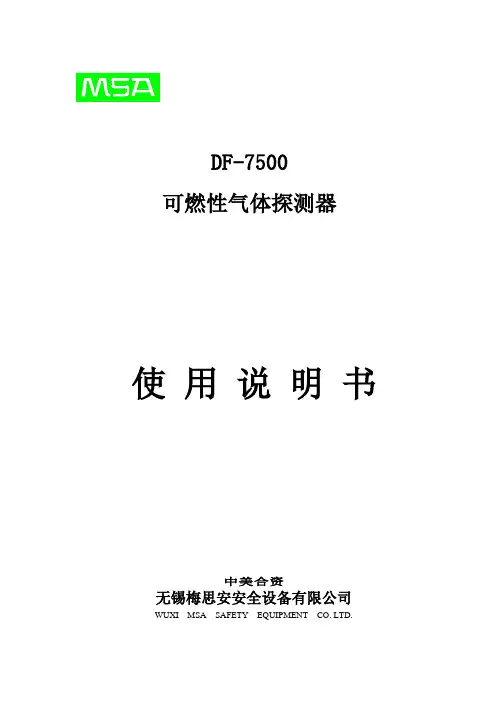

DF-7500可燃性气体探测器使用说明书中美合资无锡梅思安安全设备有限公司WUXI MSA SAFETY EQUIPMENT CO. LTD.目录一、简介⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅（2）二、特点⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅（2）三、技术性能⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅（2）四、探测器类型说明⋅⋅⋅⋅⋅⋅⋅⋅（3）五、外形尺寸及安装方式⋅⋅⋅⋅⋅⋅⋅（3）六、探测器接线图⋅⋅⋅⋅⋅⋅⋅⋅⋅（4）七、初始标定⋅⋅⋅⋅⋅⋅⋅⋅⋅（6）八、维修及部件更换⋅⋅⋅⋅⋅⋅⋅（9）九、标定箱及遥控发送器⋅⋅⋅⋅⋅⋅⋅（10）DF-7500可燃性气体变送器一、简介本公司生产的DF-7500可燃性气体探测器，可连续检测工作场所环境中可燃性气体最低爆炸极限以下的浓度。

它能输出与浓度成正比的4~20mADC信号，并能提供故障FAULT、预报警WARNING、报警ALARM三级独立的常开触点(当探测器探头发生开路或短路、检测气体的浓度超过报警预设定值25%LEL及报警设定值50%LEL时)动作输出，该信号可方便地引入DCS、PLC系统，电动III型仪表或其他数据采集系统。

它广泛应用于石油天然气，石油化工，冶金，油库等存在可燃性气体的各个行业，是保证工厂安全与人身安全的理想的监测仪表。

二、特点4~20mA DC标准信号输出，FAULT、WARNING、ALARM三对常开触点报警输出；红外无线遥控标定（零点及跨度），使用极为方便，大大减少了日常标定、维护工作量；不锈钢外壳，安装方便；抗电磁干扰；前后双盒式结构，并可进行水平方向360度旋转，便于接线并能有效的防止进水；扩散式采样；探头寿命长，正常使用下，大于三年；三、技术性能采样方式：扩散式；测量范围：0~100%LEL（LEL - 最低爆炸极限）；现场数显：0~100%LEL；测量精度：±5%F.S；响应时间：< 30秒；重复性：±2%F.S；输出信号：4~20mA DC，FAULT、WARNING、ALARM三对常开触点输出；（继电器触点容量：220V AC、30VDC 0.5A）防爆等级：ExdIICT6；防护等级：I P67 ；供电电压：15~30VDC，推荐24VDC；功耗：< 4W；四、探测器类型说明注意：用户首先应确认所定购的探测器类型，再进行相应的接线、标定、维护等操作。

可燃气体检测仪的操作特点及详细步骤可燃气体检测仪技术指标可燃气体检测仪是对单一或多种可燃气体浓度响应的探测器。

可以将可燃性气体检测仪分为两大类：催化型可燃性气体检测仪和红外光学型可燃性气体检测仪。

催化型可可燃气体检测仪是对单一或多种可燃气体浓度响应的探测器。

可以将可燃性气体检测仪分为两大类：催化型可燃性气体检测仪和红外光学型可燃性气体检测仪。

催化型可燃气体检测仪是利用难熔金属铂丝加热后的电阻变化来测定可燃气体浓度；而红外光学型气体检测仪是利用红外传感器则是通过红外线光源的吸收原理来检测现场环境的碳氢类可燃气体。

可燃气体检测仪的操作步骤：1、确定检测位置；2、打开探测器电源，待探测器自检及预热完成进入检测状态后，将探头置于待检测气体浓度的区域；3、将探测器显示区显示测量到的气体浓度做好记录；4、根据测量结果，依据相关应急预案做好处理。

可燃气体检测仪使用的一些注意事项：(1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。

(2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，可燃气体的泄漏方向。

(3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。

(4)研究泄漏点的泄漏状态是微漏还是喷射状。

如果是微漏，则设点的位置就要靠近泄漏点一些。

如果是喷射状泄漏，则要稍远离泄漏点。

综合这些状况，拟定出最终设点方案。

这样，需要购置的数量和品种即可估算出来。

(5)对于存在较大可燃气体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。

对于无人值班的小型且不连续运转的泵房，需要注意发生可燃气体泄漏的可能性，一般应在下风口安装一台检测器。

(6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。

(7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。

可燃气体检测仪的使用与维护范本使用与维护可燃气体检测仪一、定义可燃气体检测仪是一种用于检测空气中可燃气体浓度的仪器。

它可帮助用户及时发现可燃气体泄漏，防止事故发生。

二、使用方法1. 在使用可燃气体检测仪之前，首先确保仪器已充电或电池电量充足。

2. 打开仪器电源，并将其置于待测区域。

3. 等待几秒钟，仪器将自动进行本底校准。

4. 检测仪器显示屏上的可燃气体浓度数值即可获得当前环境下的可燃气体浓度。

三、注意事项1. 使用前请仔细阅读说明书，了解仪器的功能、使用方法和注意事项。

2. 在使用过程中，请确保仪器的传感器无遮挡，并避免阳光直射、高温、高湿度等影响检测准确性的环境。

3. 使用时请注意个人安全，避免将仪器置于潮湿、易爆的环境中。

4. 检测仪器测量结果仅为参考值，如需准确数据，请通过进一步的实验验证。

5. 若可燃气体检测仪显示报警，请立即采取必要的安全措施，如迅速撤离、关闭气源等。

四、维护方法1. 定期用清洁布擦拭仪器的表面，确保其清洁整洁。

2. 避免将仪器撞击或摔落，以免造成损坏。

3. 当仪器长时间不使用时，请将其置于干燥的环境中，避免潮湿或受潮。

4. 定期对仪器的传感器进行校准，以保证测量准确性。

5. 若仪器出现故障或异常情况，请立即停止使用，并送修至专业维修机构。

6. 定期更换仪器的电池，确保其正常工作。

五、结束语使用可燃气体检测仪是保障人员生命安全和工作环境安全的重要手段。

正确使用和维护可燃气体检测仪，能够及时发现潜在的危险并采取相应措施，防止事故的发生。

希望以上内容能对使用和维护可燃气体检测仪有所帮助。

可燃气体检测仪的使用与维护范本（二）使用与维护可燃气体检测仪是确保工作环境安全的重要环节之一。

对于使用人员而言，熟悉这些设备的基本操作步骤和维护要点至关重要。

本文将详细介绍可燃气体检测仪的使用和维护注意事项。

一、使用前的准备在使用可燃气体检测仪之前，确保您已经阅读并理解了相关操作手册，并掌握了以下基本知识：1.了解可燃气体检测仪的基本构造和原理。

可燃气体检测仪的操作特点及详细步骤可燃气体检测仪技术指标可燃气体检测仪是对单一或多种可燃气体浓度响应的探测器。

可以将可燃性气体检测仪分为两大类：催化型可燃性气体检测仪和红外光学型可燃性气体检测仪。

催化型可可燃气体检测仪是对单一或多种可燃气体浓度响应的探测器。

可以将可燃性气体检测仪分为两大类：催化型可燃性气体检测仪和红外光学型可燃性气体检测仪。

催化型可燃气体检测仪是利用难熔金属钻丝加热后的电阻变化来测定可燃气体浓度；而红外光学型气体检测仪是利用红外传感器则是通过红外线光源的吸收原理来检测现场环境的碳氢类可燃气体。

可燃气体检测仪的操作步骤：1、确定检测位置；2、打开探测器电源，待探测器自检及预热完成进入检测状态后,将探头置于待检测气体浓度的区域；3、将探测器显示区显示测量到的气体浓度做好记录；4、根据测量结果，依据相关应急预案做好处理。

可燃气体检测仪使用的一些注意事项：(1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成I、n、In三种等级。

(2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，可燃气体的泄漏方向。

(3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势,综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点、万荣O(4)研究泄漏点的泄漏状态是微漏还是喷射状。

如果是微漏，则设点的位置就要靠近泄漏点一些。

如果是喷射状泄漏，则要稍远离泄漏点。

综合这些状况，拟定出最终设点方案。

这样，需要购置的数量和品种即可估算出来。

(5)对于存在较大可燃气体泄漏的场所，根据有关规定每相距10-20m 应设一个检测点。

对于无人值班的小型且不连续运转的泵房，需要注意发生可燃气体泄漏的可能性，一般应在下风口安装一台检测器。

(6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。

(7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。

在线可燃气检测系统使用说明书一、预处理简介本产品气体预处理，分别经过一级阻水过滤器、气水分离器和二级精细过滤器硅胶除水器处理，然后通过转子流量计进行流量整定，进入管道可燃气体检测仪。

二、工艺流程图三、面板布置图四、产品概述及特点1 、概述：GRI-8104（带显示）固定式可燃气体检测仪，采用日本进口倠发燃烧式可燃气体传感器，以先进的技术监测现场环境中的各种可燃气体浓度。

GRI-8104系列具有大屏幕的LCD显示，可现场在线观察目标气体浓度；可输出RS485数字信号或无线RF信号，与上位机或PC进行通信；一路三线制的4-20mA电流输出，该信号与被测气体的浓度成正比。

具有有两级报警输出，用于高/低报警环境，声/光报警提示；具有软/硬两种校正方式，无需开盖即可完成校准工作。

2 、特点：长寿命，耐低温，抗硫化物，硅烷类气体中毒。

红外遥控的非接触式方式完成零点及增益校准。

两个特高亮红色LED灯闪烁，分别提示高/低报警，同时声报警器发出报警声音，第一时间告知现场工作人员，两路继电器分别吸合，驱动外围其它控制设备工作。

压铸的不锈钢外壳适用于海上平台，以及高温、高湿等恶劣环境下使用。

具有良好的密封性，防腐性，防爆和抗EMI，RFI功能。

现场显示浓度值，同时具有数/模两种信号输出，模拟信号为标准4-20mA电流信号，数字信号为RS485或无线RF二选一，可非常方便的与上位机或我司主机进行通信。

五、工作原理及外形结构1、工作原理：当可燃气体进入探测器时，在铂丝表面引起氧化反应（无焰燃烧），其产生的热量使铂丝的温度升高，而铂丝的电阻率便发生变化，致使传感电路电桥失衡，从而在电桥两端产生一个与浓度成正比的电压信号。

将这个电压信号送到一路ADC转换器转换成相对应的数字信号，再由MCU读出，经过计算得出具体的气体浓度，一边控制LCD液晶数字显示有毒有害气体浓度值(PPM)；另一边送到将此浓度值与设定的报警值（此值用户可以修改）比较，如超出设定值则触发报警单元,发生声光报警信号,同时触发一路继电器输出,用于切断电源或启动通风设备。

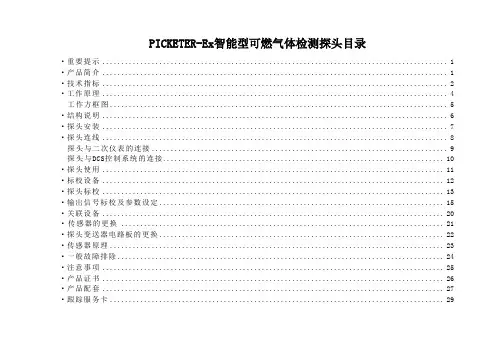

PICKETER-Ex智能型可燃气体检测探头目录.重要提示 (1).产品简介 (1).技术指标 (2).工作原理 (4)工作方框图 (5).结构说明 (6).探头安装 (7).探头连线 (8)探头与二次仪表的连接 (9)探头与DCS控制系统的连接 (10).探头使用 (11).标校设备 (12).探头标校 (13).输出信号标校及参数设定 (15).关联设备 (20).传感器的更换 (21).探头变送器电路板的更换 (22).传感器原理 (23).一般故障排除 (24).注意事项 (25).产品证书 (26).产品配套 (27).跟踪服务卡 (29)重要提示－为了更好地发挥本探测器（以下按习惯称为检测探头）保障安全的作用，用户使用前请仔细阅读本说明书，以防止因误操作而造成不必要的损失！如有疑问，请与本公司联系。

产品简介－PICKETER-Ex智能型可燃气体检测探头，是固定式连续检测空气中存在的可燃气体浓度的安全检测仪表。

－PICKETER-Ex智能型可燃气体检测探头，采用催化燃烧式传感器，结合本公司开发的具有零点漂移补偿、程序控制信号输出、磁棒遥控调校等功能的智能电路，使得该产品具有技术领先、检测可靠、日常维护工作简单等特点。

－PICKETER-Ex智能型可燃气体检测探头，吸收了国外同类先进产品结构设计之优点，采用了独特的隔爆结构，使繁琐的探头维护及标校工作，变得简单易行。

－PICKETER-Ex智能型可燃气体检测探头，广泛应用于石化、冶金、化工、电力、天然气、环保、市政及其它需要检测可燃气体的场所。

技术指标检测对象：空气中的可燃气体检测范围（量程）：0～100%LEL检测方法：自然扩散工作方式：固定式连续工作传感器性质：催化燃烧方式输出信号性质：4mA～20mA恒流输出（负载电阻小于500Ω）工作电压：外部提供+15V～+24V直流电源工作电流：动态电流小于100mA工作环境湿度：≤95%RH工作环境温度：-40℃～+70℃显示方式：直接显示空气中可燃气体爆炸下限百分比浓度值－%LEL（采用液晶显示，并具有背光源）最小显示值：1%LEL基本误差：≤±3%（）响应时间：≤20秒传感器寿命：一般大于2年（探头工作环境恶劣，将缩短传感器的使用寿命）连线方法：可直接与G1/2″外螺纹防爆软管相连或采用简便方法相连连线电缆：三芯带护套电缆（建议选用屏蔽电缆）连线距离：与二次仪表相连距离可达到1000米（单根总线径≥）接点输出：具有直流干接点常开信号输出，容量为DC +24V 1A安装要求：探头自备安装板，只需用户提供一根直径40mm～50mm的固定柱子防爆形式：隔爆型防爆等级：ExdⅡCT6防爆合格证：CE041396计量许可证：京制00000344外形尺寸：厚123 mm×宽133 mm×高120mm （不包括传感器）探头重量：4Kg工作原理－当检测探头周围空气中存在的可燃气体扩散到传感器气室时，气室中两只传感元件上的催化剂使可燃气体进行无焰燃烧，产生热量。

DF-7500可燃性气体探测器使用说明书中美合资无锡梅思安安全设备有限公司WUXI MSA SAFETY EQUIPMENT CO. LTD.目录一、简介⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅（2）二、特点⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅（2）三、技术性能⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅（2）四、探测器类型说明⋅⋅⋅⋅⋅⋅⋅⋅（3）五、外形尺寸及安装方式⋅⋅⋅⋅⋅⋅⋅（3）六、探测器接线图⋅⋅⋅⋅⋅⋅⋅⋅⋅（4）七、初始标定⋅⋅⋅⋅⋅⋅⋅⋅⋅（6）八、维修及部件更换⋅⋅⋅⋅⋅⋅⋅（9）九、标定箱及遥控发送器⋅⋅⋅⋅⋅⋅⋅（10）DF-7500可燃性气体变送器一、简介本公司生产的DF-7500可燃性气体探测器，可连续检测工作场所环境中可燃性气体最低爆炸极限以下的浓度。

它能输出与浓度成正比的4~20mADC信号，并能提供故障FAULT、预报警WARNING、报警ALARM三级独立的常开触点(当探测器探头发生开路或短路、检测气体的浓度超过报警预设定值25%LEL及报警设定值50%LEL时)动作输出，该信号可方便地引入DCS、PLC系统，电动III型仪表或其他数据采集系统。

它广泛应用于石油天然气，石油化工，冶金，油库等存在可燃性气体的各个行业，是保证工厂安全与人身安全的理想的监测仪表。

二、特点☞4~20mA DC标准信号输出，FAULT、WARNING、ALARM三对常开触点报警输出；☞红外无线遥控标定（零点及跨度），使用极为方便，大大减少了日常标定、维护工作量；☞不锈钢外壳，安装方便；☞抗电磁干扰；☞前后双盒式结构，并可进行水平方向360度旋转，便于接线并能有效的防止进水；☞扩散式采样；☞探头寿命长，正常使用下，大于三年；三、技术性能☞采样方式：扩散式；☞测量范围：0~100%LEL（LEL - 最低爆炸极限）；☞现场数显：0~100%LEL；☞测量精度：±5%F.S；☞响应时间：< 30秒；☞重复性：±2%F.S；☞输出信号：4~20mA DC，FAULT、WARNING、ALARM三对常开触点输出；（继电器触点容量：220V AC、30VDC 0.5A）☞防爆等级：ExdIICT6；☞防护等级：I P67 ；☞供电电压：15~30VDC，推荐24VDC；☞功耗：< 4W；四、探测器类型说明注意：用户首先应确认所定购的探测器类型，再进行相应的接线、标定、维护等操作。

功能特点● 高可靠性传感器 ● 自动复位 ● 采用微处理器控制● 故障自动检测指示 ● 探测天然气、液化石油气 ●采用工艺制造，稳定性好SMT可燃气体探测器使用说明书产品概述本产品为高稳定性可燃气体探测器（以下简称探测器），用于检测可燃气体的泄漏。

探测器选用最先进的半导体气敏元件，工作稳定，使用寿命长，安装简单。

探测器内置MCU进行中央控制处理，各功能模块直接或间接与MCU的I/O口线相连接，通过固化在MCU内部的程序来完成探测器各功能模块的正常工作，从而使探测器工作更加稳定，安全可靠。

本产品适合家庭住宅区、楼盘别墅、宾馆、公寓等存在可燃气体的场所，进行安全监测。

时间：约180S 报警指示：工作指示灯显红色闪烁故障指示：长亮，蜂鸣器长鸣报警声压：≥85dB/m 工作温度：-10℃ ～ +50℃安装方式：壁挂报警方式：联网输出/声光报警外形尺寸： 执行标准：GB15322.2-2003预热工作指示灯显黄色环境湿度：最大95％RH （无凝结现象）** 1157235mm 技术参数DC9-16V AC100-240V 90mA工作电压：或静态电流：≤ ≤30mA(低功耗型)报警电流：≤100mA≤40mA(低功耗型)额定功率：≤3W (AC 220V 供电)报警浓度：10% LEL安装与接线1. 首先确定所需检测的气体比空气重或比空气轻，比空气重的气体：液化石油气等；比空气轻的气体：天然气、人工煤气、沼气等。

2. 根据燃气的轻重在合适的地方安装探测器。

探测比空气重的气体时：安装于高出地面0.3-1.0米，距气源半径1.5米内；探测比空气轻的气体时：安装于低于天花板0.3-1.0米，距气源半径1.5米内（详见下图)。

3.将安装螺丝固定于墙面，挂上探测器。

4.家庭安装时还应注意，安装位置不能离燃气炉具太近，以免探测器受到炉具火焰的烘烤；不能安装在油烟大的地方，以免引起误报警或导致探测器的进气孔进气不畅，从而影响探测器的感应灵敏度；也不能安装于排气扇、门窗边与浴室水汽较大处。

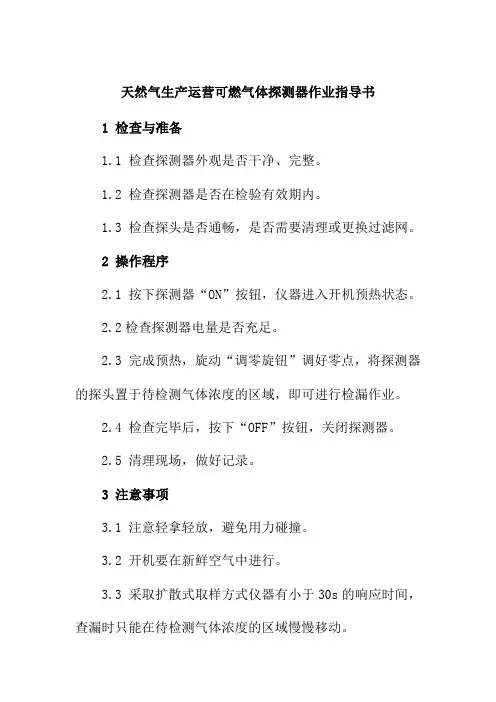

天然气生产运营可燃气体探测器作业指导书
1 检查与准备
1.1 检查探测器外观是否干净、完整。

1.2 检查探测器是否在检验有效期内。

1.3 检查探头是否通畅，是否需要清理或更换过滤网。

2 操作程序
2.1 按下探测器“ON”按钮，仪器进入开机预热状态。

2.2检查探测器电量是否充足。

2.3 完成预热，旋动“调零旋钮”调好零点，将探测器的探头置于待检测气体浓度的区域，即可进行检漏作业。

2.4 检查完毕后，按下“OFF”按钮，关闭探测器。

2.5 清理现场，做好记录。

3 注意事项
3.1 注意轻拿轻放，避免用力碰撞。

3.2 开机要在新鲜空气中进行。

3.3 采取扩散式取样方式仪器有小于30s的响应时间，查漏时只能在待检测气体浓度的区域慢慢移动。

3.4 严禁探头浸入水、油等液体，以免灵敏度降低或损坏传感器。

3.5 严禁用大量气体直冲探头，以免降低传感器的灵敏度。

美国梅思安DF8500可燃气体检测仪
一、产品介绍
聚创环保MSA DF-8500气体变送器是基于催化燃烧和电化学原理的气体变送器，双盒式结构便于接线并有效防止进水。

DF-8500气体变送器有不锈钢和铝合金两种外壳可选，可连续监测有害气体。

先进的传感器技术可监测可燃气、一氧化碳、硫化氢及氧气。

二、产品参数
1、适用范围：可燃气、一氧化碳、硫化氢及氧气
2、测量精度：±5%F.S
3、量程漂移：±2%F.S
4、响应时间：﹤30秒
5、信号输出：4-20mA标准信号
6、功耗：≤4W
7、采样方式：扩散式采样
8、适用范围：可燃气、一氧化碳、硫化氢及氧气
9、工作温度：-40℃～70℃
10、防爆等级：ExdⅡCT6
11、防护等级：IP67
三、应用领域
农业、化工、气体探测、普通工业、制造业、矿业、危险原料、油、气、造纸和纸浆、仓库、水/污水处理。

四、应用场合
易燃空气、泄漏探测、缺氧
五、认证信息
CCCF；Exd II CT6、有毒气体；
以上信息来自青岛聚创环保。

XP-3140(单一气体CH4高量程)使用：一、使用程序：装入电池-打开电源-预热运转（显示预热画面ADJ）-检测（显示检测画面）-关闭电源二、注意事项1、必须在洁净空气中接通电源，如气体浓度显示不为零（浓度显示闪烁或上升），则需按AIR键（约按3秒）进行零位调整，显示浓度为零后方可进行检测。

2 切断电源时，返回到洁净空气中，待气体浓度下降后再关闭电源。

3、不得堵塞进气口和排气口4、夜间使用时可按LIGHT键5、此款可燃气体报警器为高量程，可检测可燃气体浓度为0-100%vol（CH4在混合气体中的体积比）。

GASALERTMICROCLIP（四合一）便携式报警器使用一、使用程序：充电-打开电源-进行自检-检测-关闭电源二、注意事项1、此款报警器甲烷检测范围为0-100%LEL（爆炸下限5% vol的百分比），氧气的检测范围为0-30% vol，硫化氢的检测范围为0-100ppm （危险浓度为20ppm），一氧化碳的检测范围为0-500ppm。

2、夜间使用时，可按控制键，背景灯亮。

3、只有显示TEST OK 后方可进行检测。

4、自校零。

在清洁空气环境下，按住○直至屏幕出现OFF倒计时，屏幕暂时关闭时继续按住○。

检测仪此时显示CAL倒计时，按住○直至倒计时完成并进入校准状态。

此时屏幕闪烁，检测仪开始将所有传感器归零，并对氧气传感器进行校准。

5、严禁超量程使用。

6、GASALERTMICROCLIP（单一气体CH4微量）使用方法同上。

GASALERTMICRO（四合一）便携式报警器使用一、使用程序：安装电池-打开电源-进行自检-检测-关闭电源二、注意事项1、此款报警器甲烷检测范围为0-100%LEL（爆炸下限5% vol的百分比），氧气的检测范围为0-30% vol，硫化氢的检测范围为0-100ppm （危险浓度为20ppm），一氧化碳的检测范围为0-500ppm。

2、只有显示TEST 后方可进行检测。
